22A

«Регенсбург» - проект коттеджа в немецкой традиции

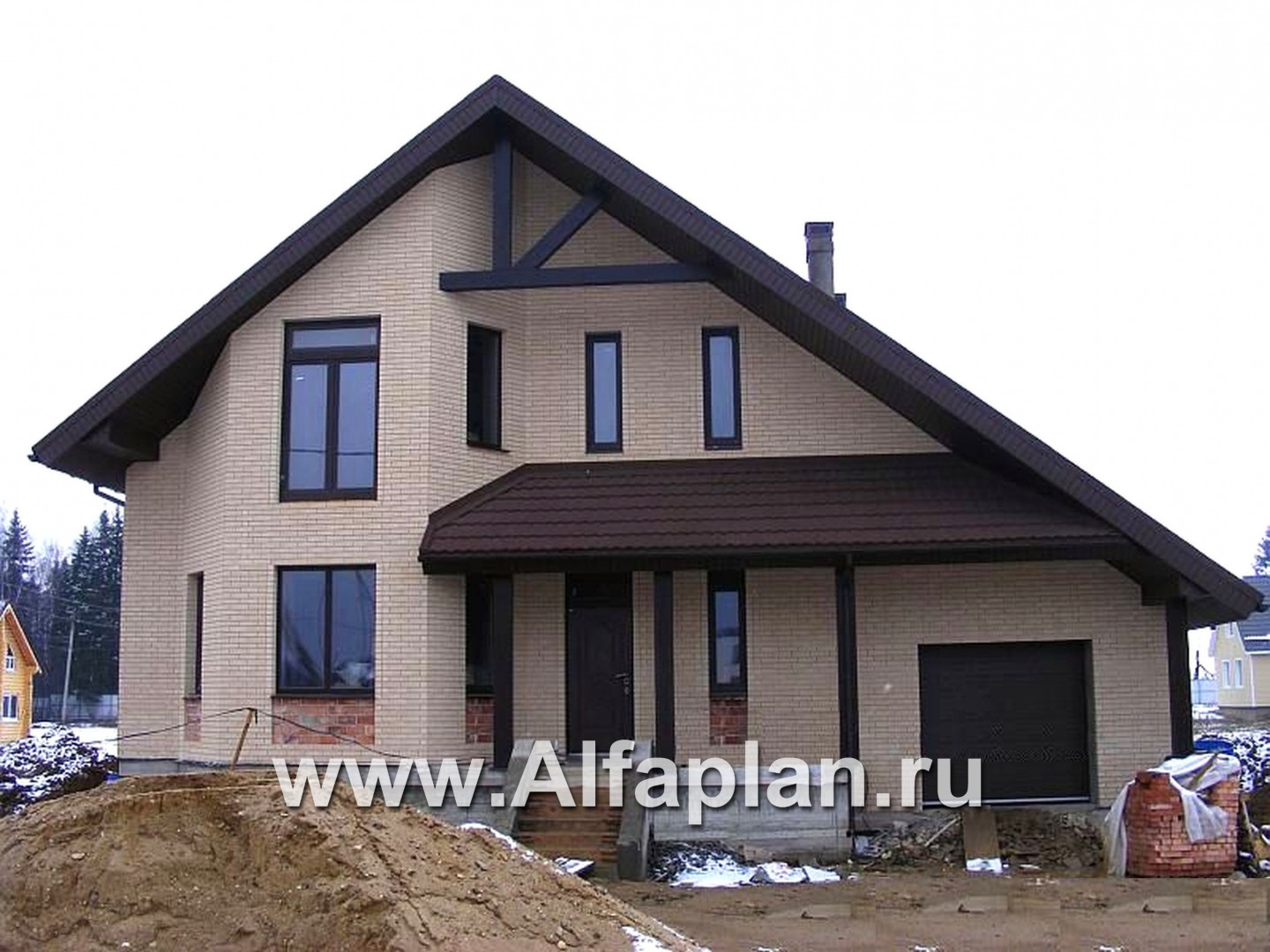

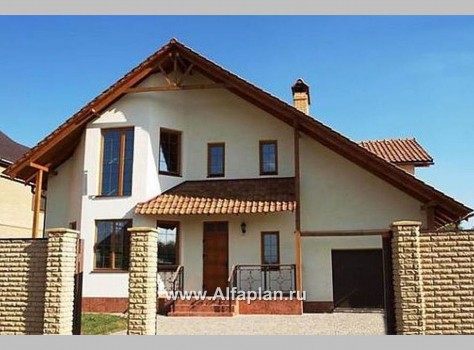

Фотогалерея Фотогалерея 2Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
188.20184.86106.00
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)35000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - монолитная ж/б плита5000
Вариант фундамента - монолитный ж/б ЛЕНТОЧНЫЙ, глубина заложения 1м60см5000
Вариант сборных перекрытий из ж/б плит над 1-ым эт./вариант монолитных перекрытий без второго света3500/3500

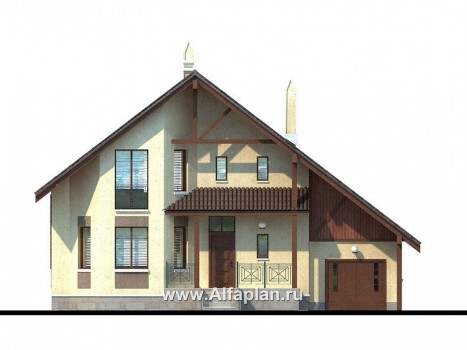

Вид спереди
Вид спереди

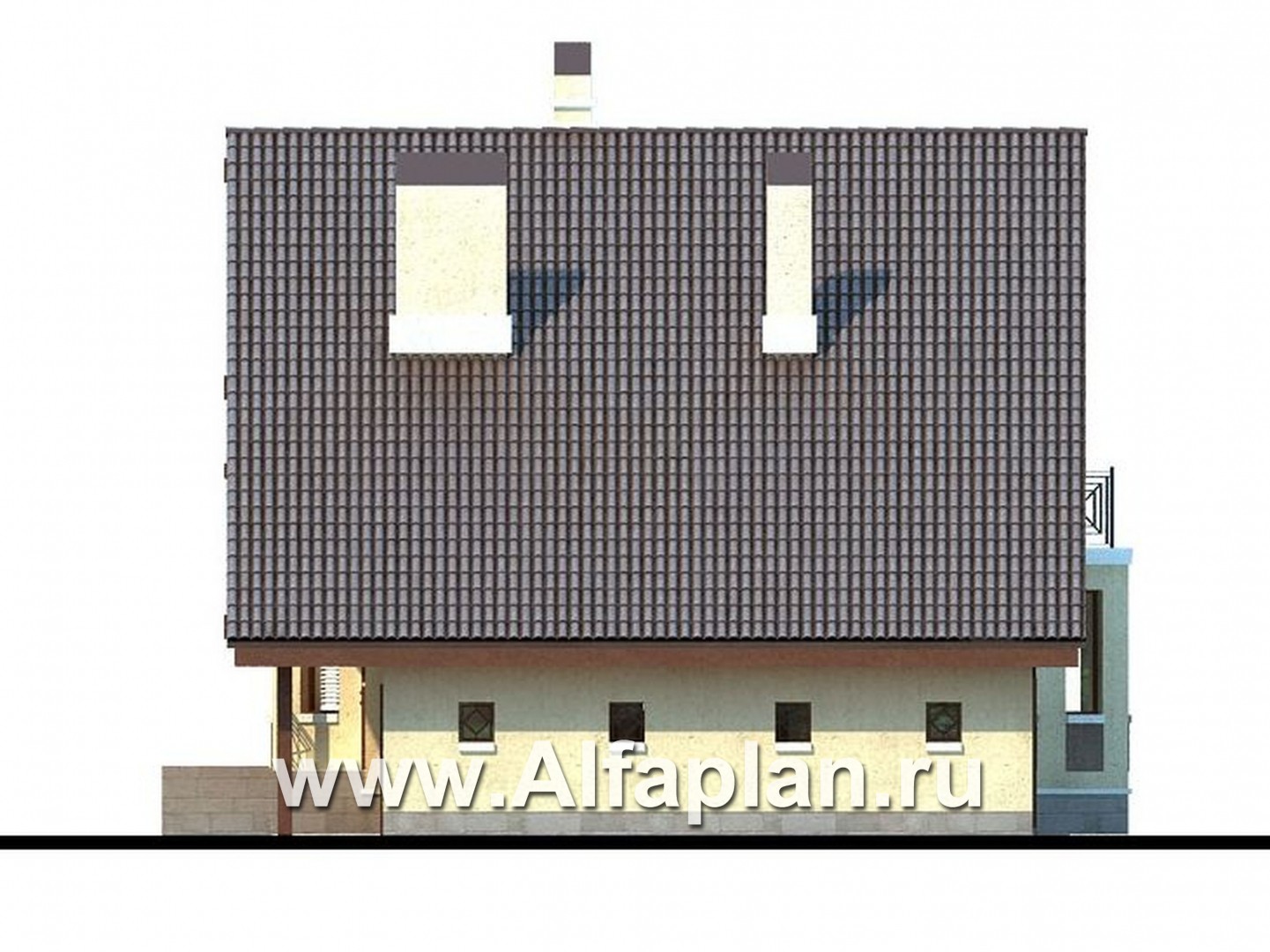

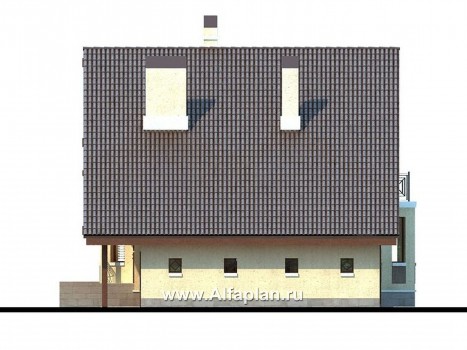

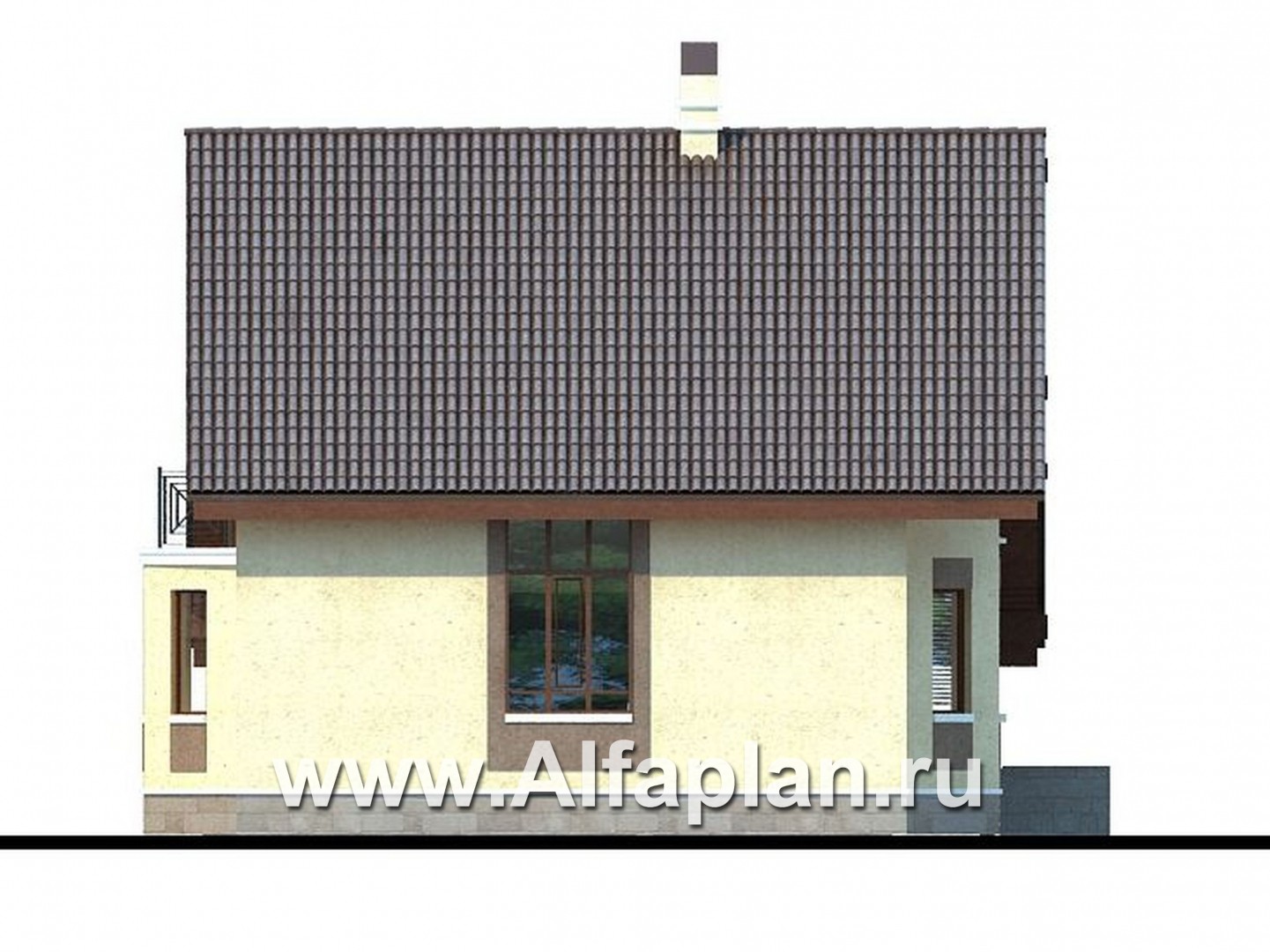

Вид справа
Вид справа

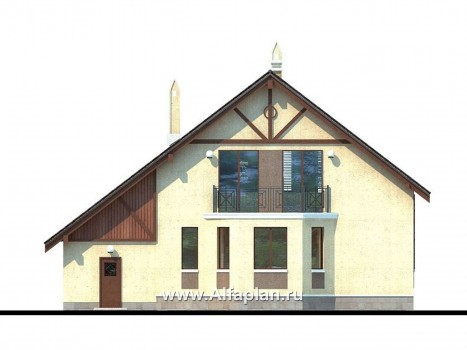

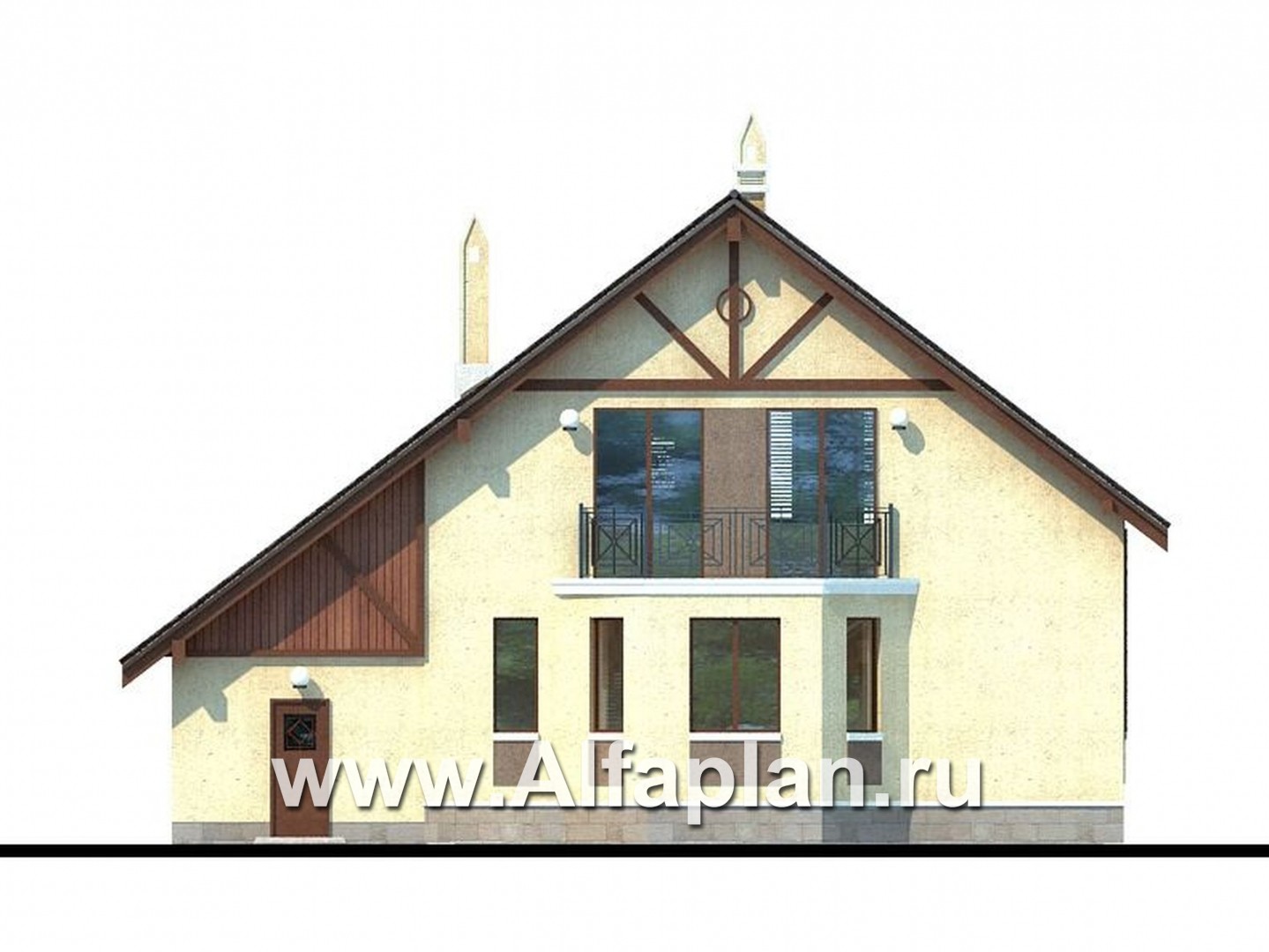

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Характеристики
Тип фундаментасборные ж/б

109 блоков ( вариант -ленточный ф-т-82.2 м3,плита-31.4 м3)  м3
Тип наружных стенкирпич, газобетон (альтернативно)

78.5/78.5 (на гараж 17.6/176)  м3
Тип внутренних стенкирпич

7.5  м3
Тип перекрытийпо деревянным балкам

Крышамансардная

Тип кровлиметаллочерепица

255  м2
Наружная отделкаштукатурка

210  м2
Наружная отделка цоколяштукатурка или облицовочный камень

Габаритные размеры домакоробка дома с учетом стен

15 х12.2  м
Высота домаот пола 1-го этажа

8.94  м
Высота 1-го этажаот пола до потолка

2.9 ( высота гаража -2.6)  м
Высота 2-го этажаот пола до потолка

2.78  м
Высота мансардного скоса1.2

Мощность котлаквт

40
Утеплительминеральная вата


Сбалансированность комфорта и экономичности, рациональности и красоты - вот принципы, заложенные в проект дома. Этот проект подходами к планировочным решениям похож на современные немецкие коттеджи. Фундамент дома состоит из сборных железобетонных блоков, а наружные стены по проекту выполняются из газобетонных блоков или кирпича. Так что данный проект войдет в категорию «проекты кирпичных и газобетонных домов». Облик фасадов и всего дома формируется двумя мощными эркерами и двускатной кровлей. Богатство экстерьера дома формируется также за счет каркаса декоративных стропил.

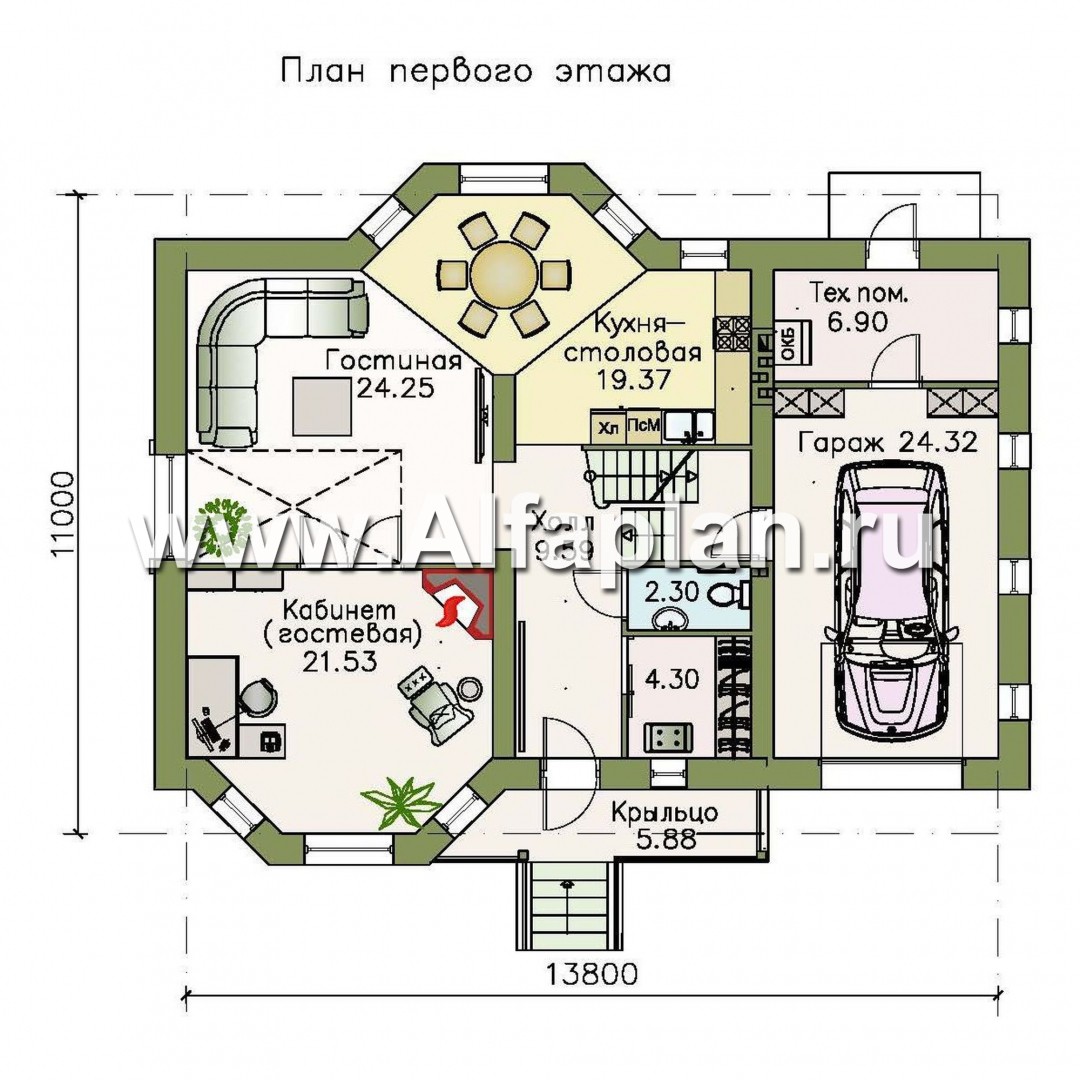

Крыльцо, которое довольно просторно,  оформлено двумя колоннами  и изящным металлическим ограждением. На первом этаже перегородками выделен входной блок, включающий в себя прихожую, лестницу, техническое помещение и туалет, а вся остальная часть этажа работает как открытое пространство. Гостиная и столовая представляют собой единое помещение, визуально связанное с кухней.Такая структура с перетекающими друг в друга пространствами создает не только ощущение простора и свободы, но и образует предпосылки для интересного  индивидуального решения интерьера. Особо стоит отметить наличие просторного кабинета с камином.

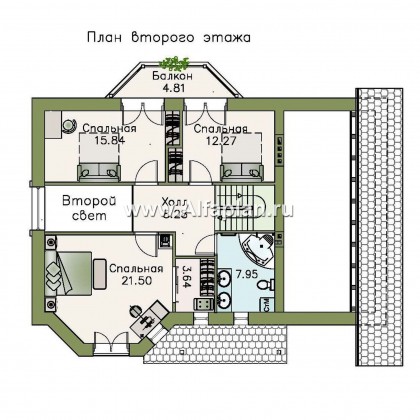

Из холла первого этажа, спустившись по лестнице можно пройти непосредственно в теплый гараж и котельную.. Второй этаж дома - зона компактных помещений личного характера. Из холла открывается вид в двусветное пространство гостиной. Из двух спальных комнат имеется выход на террасу. Большая по площади спальня имеет интересную и уютную конфигурацию и хорошую освещенность пространства благодаря наличию эркера. Эта спальня сблокирована с гардеробной. Для этих трех спален предусмотрена просторная ванная комната с естественным освещением.  Проект  имеет вариант в зеркальном отображении.

Если вы сочли этот проект не подходящим для вас, то к вашему вниманию мы представляем большой выбор проектов. Здесь вы найдете проекты домов на любой вкус. К тому же, помните, что вы  сможете изменить отделку дома по своему усмотрению,рьировать цвет и фактуру отделочных и кровельных материалов.

Вариант дома с неотапливаемым гаражом - коттедж 22B.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Ирина из города Нижний Новгород написал(а) 14.11.2013:

Добрый день! Подскажите, пожалуйста, можно ли выход из гаража перенести не под лестницу, а в гардероб, убрав там один шкаф? Спасибо.

Ирина, здравствуйте.
Дело в том, отметки уровня пола гаража и жилой части дома разные. Гараж на 0.9 м ниже уровня пола. Это понятно, в гараж мы заезжаем по земле, в дом мы поднинмаемся по лестнице. Если Вы будете переносить выход из гаража на место гардеробной, у Вас неизбежно появятся степеньки, т.е Вы просто перенесете существующие на другое место. От гардеробной в этом случае практически ничего не останется.

Кирилл из города Нижний Новгород написал(а) 12.11.2013:

Здравствуйте. Прошу уточнить два вопроса. Возможно ли использовать пространство над гаражом, так же как и в проекте "Эгоист". Какое перекрытие между цоколем и 1 этажом, если по деревянным балкам, то возможно ли переделать на монолитное или ЖБ плиты. Спасибо.

Кирилл, здравствуйте.
В проекте 22А над гаражом нет перекрытия, пологом служит кровля. Пол первого этажа выполняется по грунту - это армированная стяжка по обратной засыпке.
Для этого проекта разработаны дополнительные конструкции перекрытий, в том числе есть и монолитное перекрытие, разработанное и для гаража. В случае перекрытия гаража пространство можно использовать. Но надо иметь в виду, что отметка промежуточной лестничной площадки не совпадает с отметкой верха перекрытия и дополнительно потребуется несколько степеней.

николай из города нижний новгород написал(а) 10.06.2013:

здравствуйте очень понравился данный проект у меня участок на возвышенности сночало плодородный плотный глинянный грунт хотел бы узнать могу ли я использовать свайный фундамент?или какой лучше ву посоветуете?мне просчитать примерную стоимость заранее спасибо с уважением николай

Николай, здравствуйте.
Этот проект имеет несколько вариантов конструкции фундамента. В основном рабочем проекте - сборный из блоков ФБС, дополнительно разработана монолитная ж/б плита и монолитный ленточный фундамент ( глубина залегания указана н сайте в таблице характеристик).
Вы можете вместе с Вашими строителями определиться с выбором подходящего фундамента, либо прислать нам Инженерную геологию. Наш конструктор даст заключение.
