A23-2 3D«Престиж» - удобный и просторный коттедж

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2жилая площадь дома, м2
276.80134.0
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)44700
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000
Паспорт проекта3500
Дополнительная копия проекта5000
Полный комплект (ПК) (Архитектурно-строительные чертежи, инженерные системы, Паспорт проекта, допкопия) — предоставляется скидка 2500 руб.59200
56700
При одновременном заказе вместе с Полным комплектом, дополнительно, бани/гаража/беседки от "Альфаплан" — предоставляется скидка 7000 руб.
Вместе с этим проектом заказывают:
— проект погреба, проект лестницы из монолитного Ж/Б, разбивочный план участка — прочитать дальше
Вариант перекрытия над 1-ым этажом - из сборных ж/б плит5000

4.19353

Уважаемые Заказчики, остерегайтесь пиратских копий и мошенников! Почему надо покупать лицензионные проекты в Альфаплан?... (читать дальше)

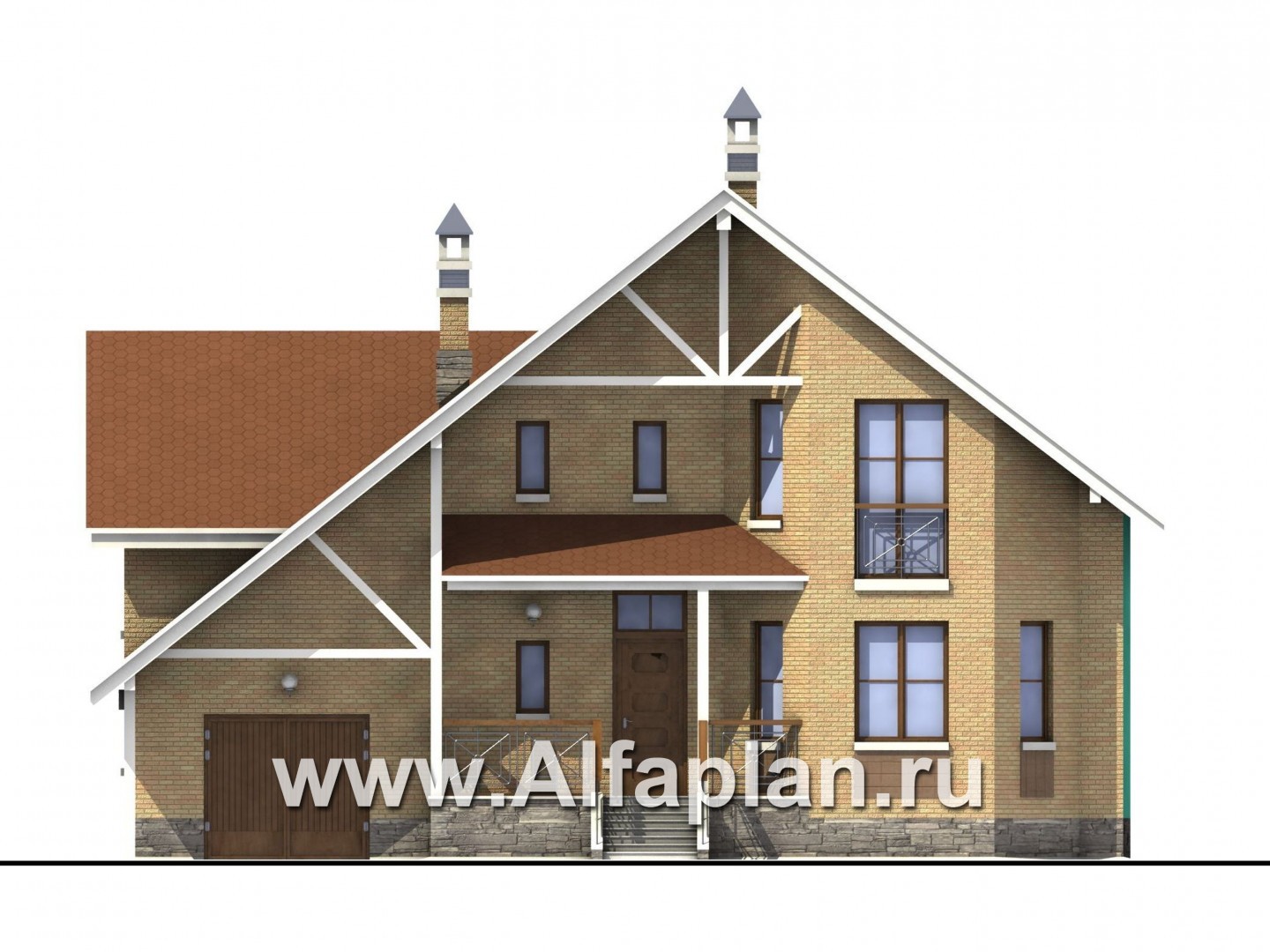

Вид спереди
Вид спереди

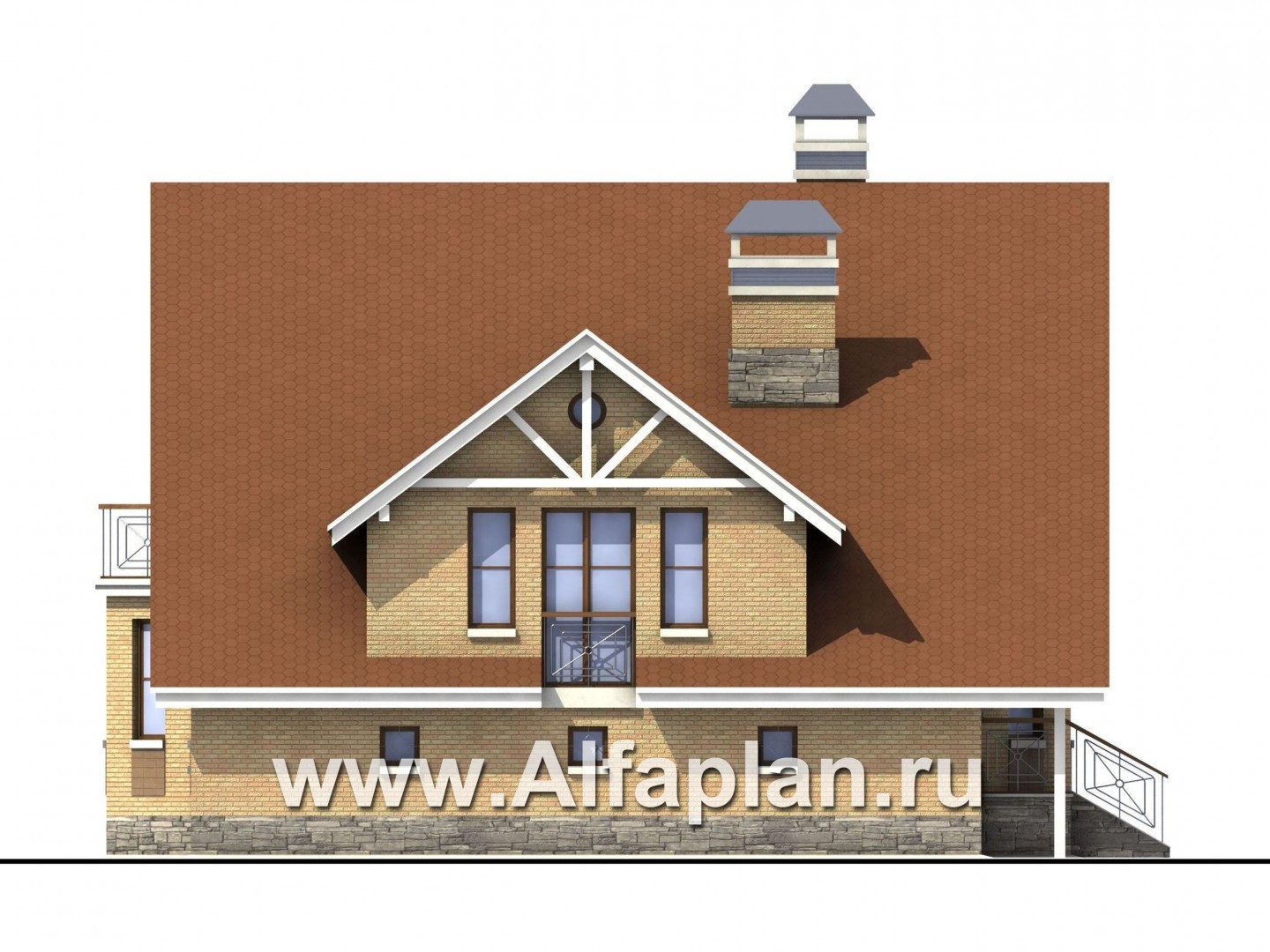

Вид справа
Вид справа

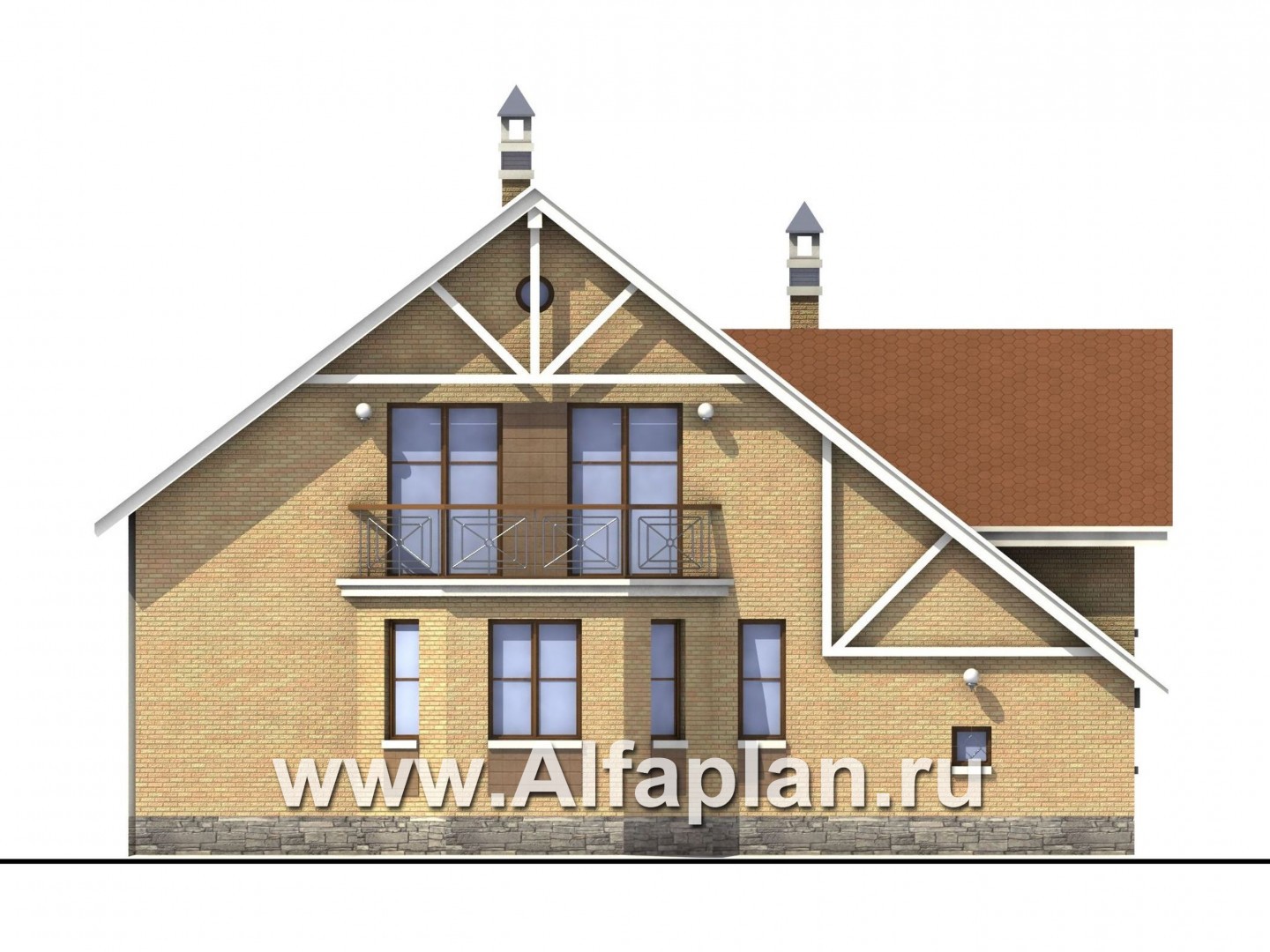

Вид сзади
Вид сзади

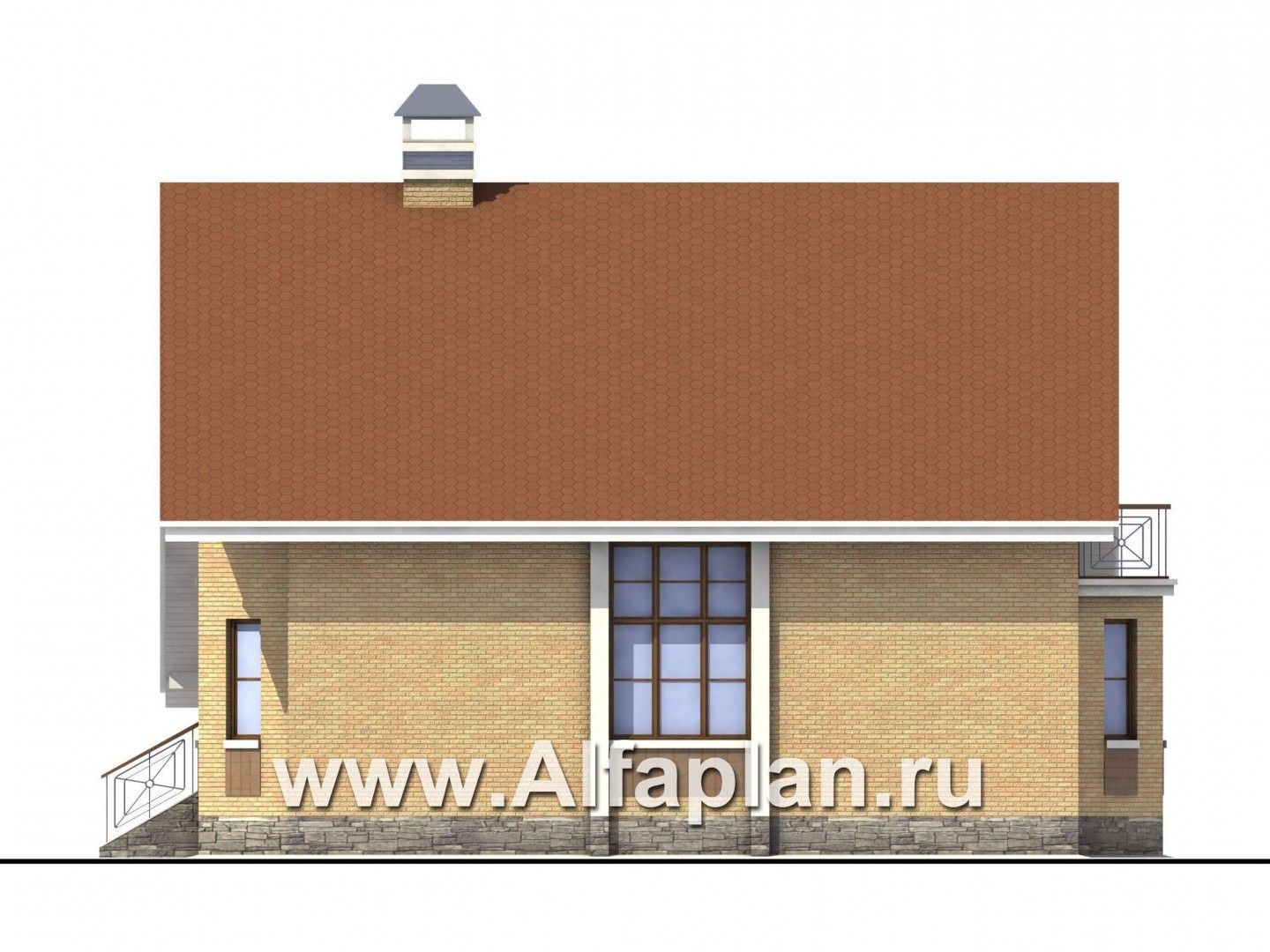

Вид слева
Вид слева

Дополнительные изображения к проекту:

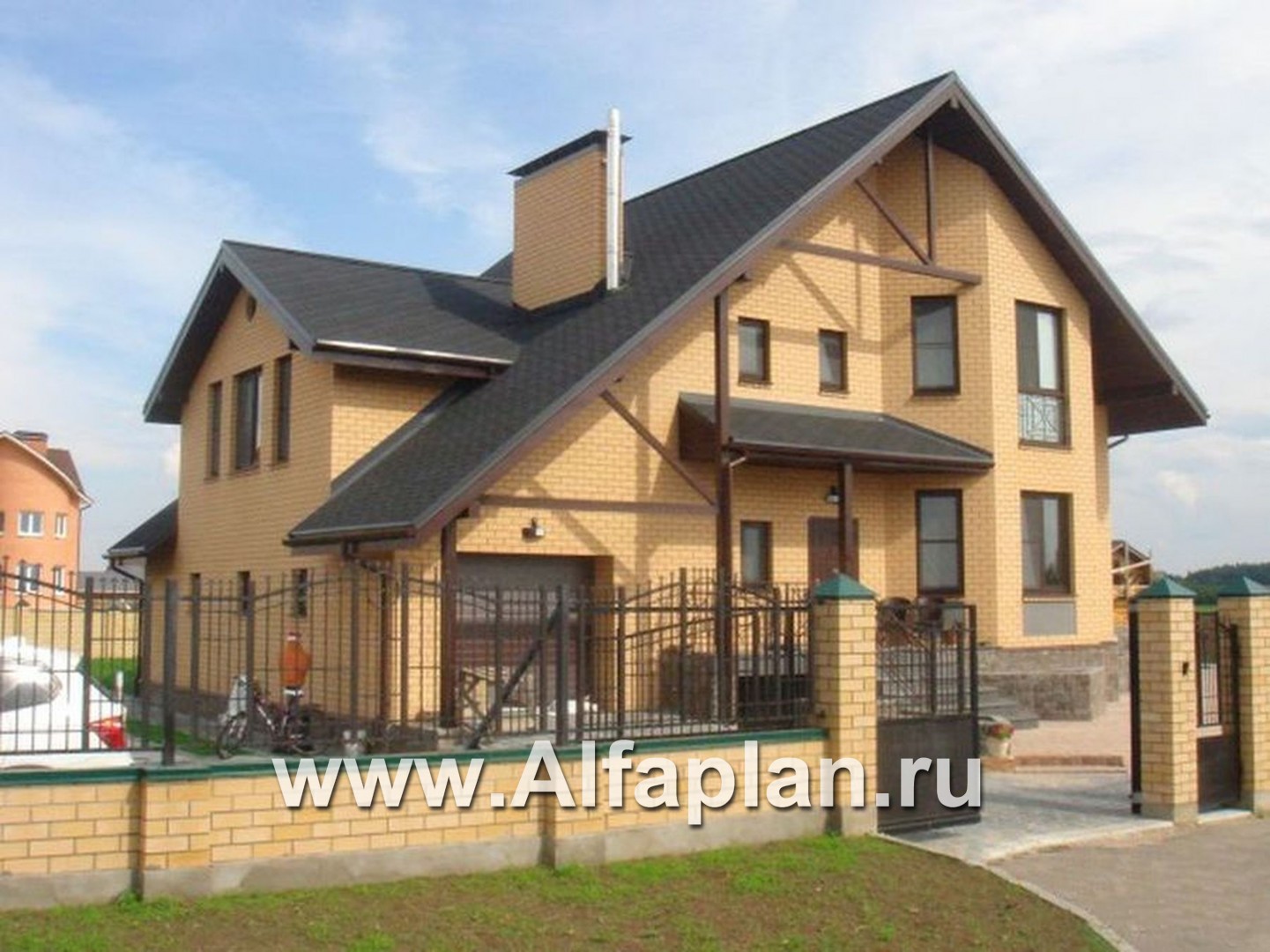

Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментасборные ж/б

Тип наружных стенгазобетонные блоки

80.0  м3
Тип перекрытийпо деревянным балкам

Тип кровлиметаллочерепица

365  м2
Наружная отделкаштукатурка с покраской, лицевой кирпич

250/10 м3  м2
Наружная отделка цоколяштукатурка или облицовочный камень

Гараж

Габаритные размеры домакоробка дома с наружными стенами

14.8 х 14.6  м
Высота домаот пола 1-го этажа

8.94  м
Высота 1-го этажаот пола до потолка

2.91  м
Высота 2-го этажаот пола до потолка

2.78  м
Высота мансардного скоса1.1 м

Утеплительминеральная вата

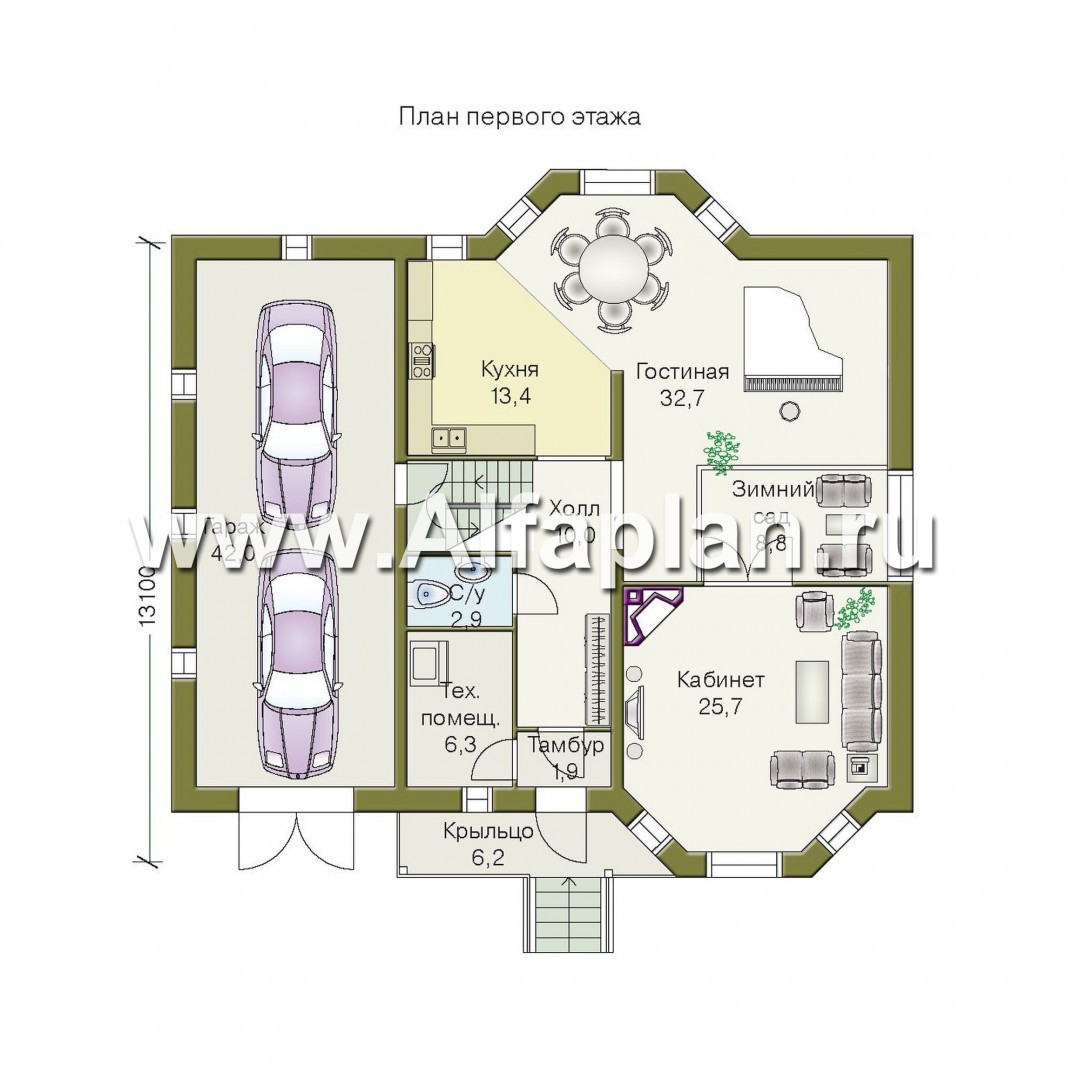

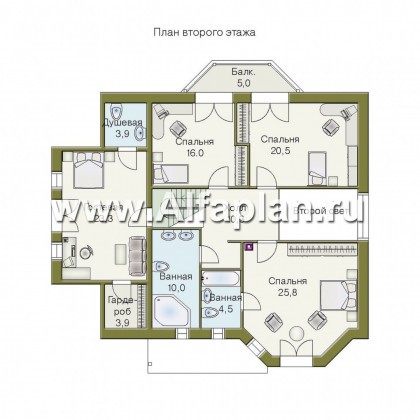

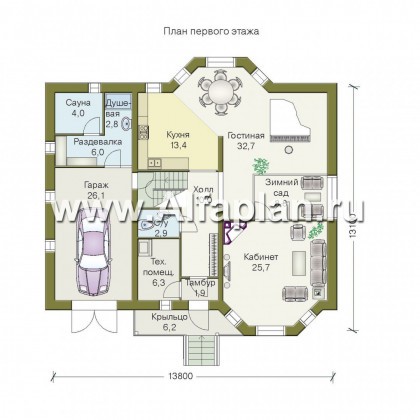

Удобныйи просторный коттедж с двускатной кровлей предназначен для постоянного проживания многочисленной семьи. Дом двухэтажный с гаражом на два автомобиля. Характер фасадов дома формируется двумя мощными шестигранными эркерами. На первом этаже перегородками выделена входная зона, включающая в себя прихожую, лестницу, техническое помещение и санузел. Гостиная, столовая и кухня представляют собой перетекающее, открытое пространство. В отдельное помещение выделен кабинет с камином. При необходимости его можно объединить с гостиной.На втором этаже расположена спальная зона. Гараж на две машины запроектирован теплым, разработан вариант с гаражем на одну машину и банным комплексом с сауной, душевой и комнатой отдыха. Над гаражом запроектирована жилая комната, которую можно использовать как гостевую или под бильярд.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Евгений из города Нижневартовск написал(а) 10.04.2012:

Здравствуйте! Возможно ли добавить проект цокольным этажом с проекта 22ас? Спасибо.

Евгений, здравствуйте.
Вам имеет смысл рассматривать вариант приобретения 22АС с цокольным этажом. Доработка цокольного этажа в проекте А23-2 займет много времени и значительно удорожает проект.

Бузыкина Дина написал(а) 12.12.2011:

Можно ли поменять тип фундамента на монолитную ж/б плиту? Если да, то какой она будет толщины, будет ли она служить полом первого этажа и не повлияет это изменение на расположение спальни над гаражом? Спаибо за ответ.

Дина, здравствуйте

К этому проекту можно разработать и применять монолитную ж/б плиту. Обычно это мелкозаглубленная плита толщиной 200-250 мм, расположена на 0.5 м от поверхности земли. Она не служит полом первого этажа. На эту плиту выполняется обратная засыпка из песка и уже по этому слою песка заливается монолитный пол( плита) первого этажа. На расположение спальни это никак не повлияет.
