20A 3D

«Оптимус» - оптимальный коттедж с двускатной кровлей

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2жилая площадь дома, м2
210.50107.0
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)37000

Паспорт проекта3500

Дополнительная копия проекта5000

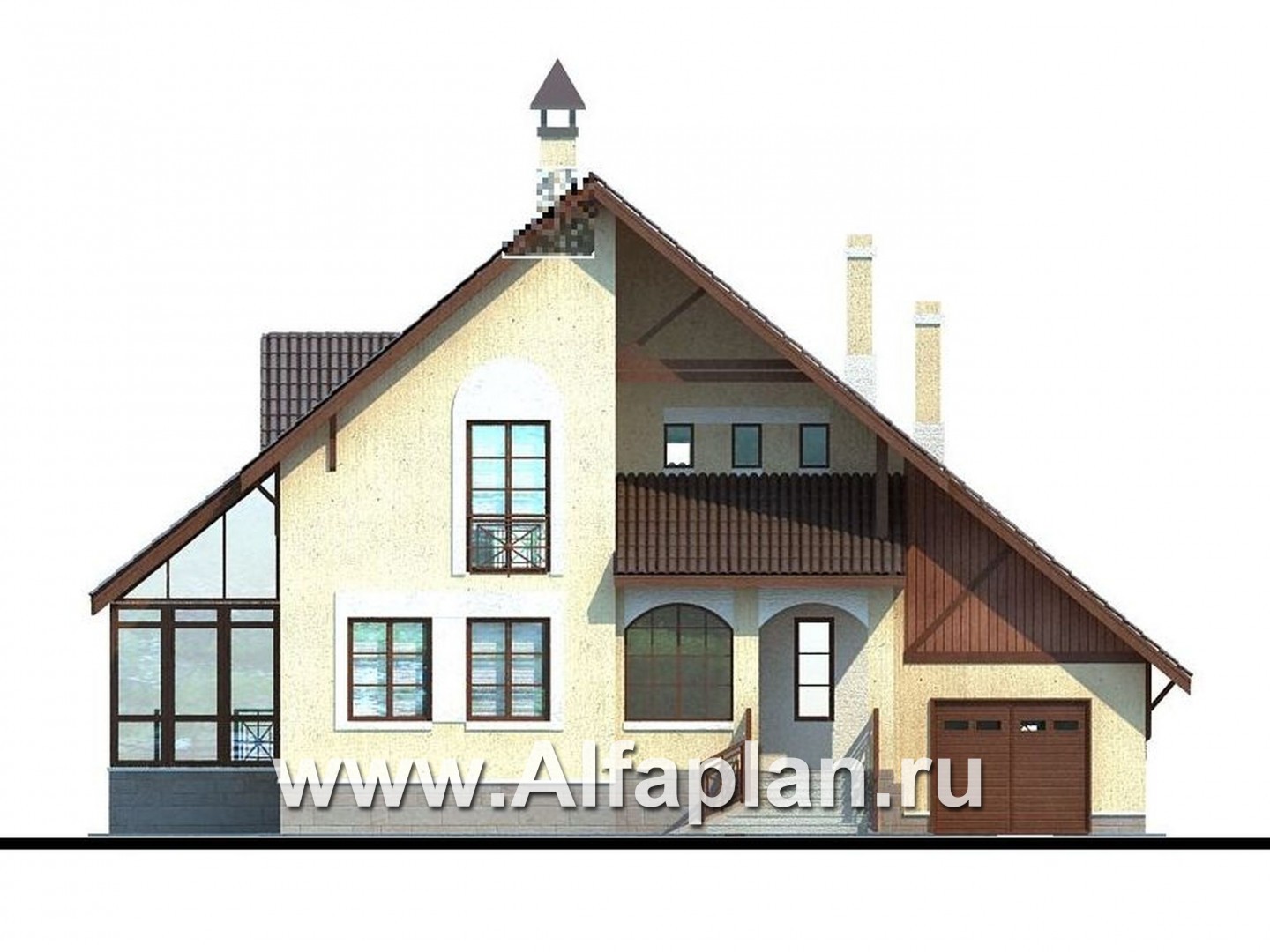

Вид спереди
Вид спереди

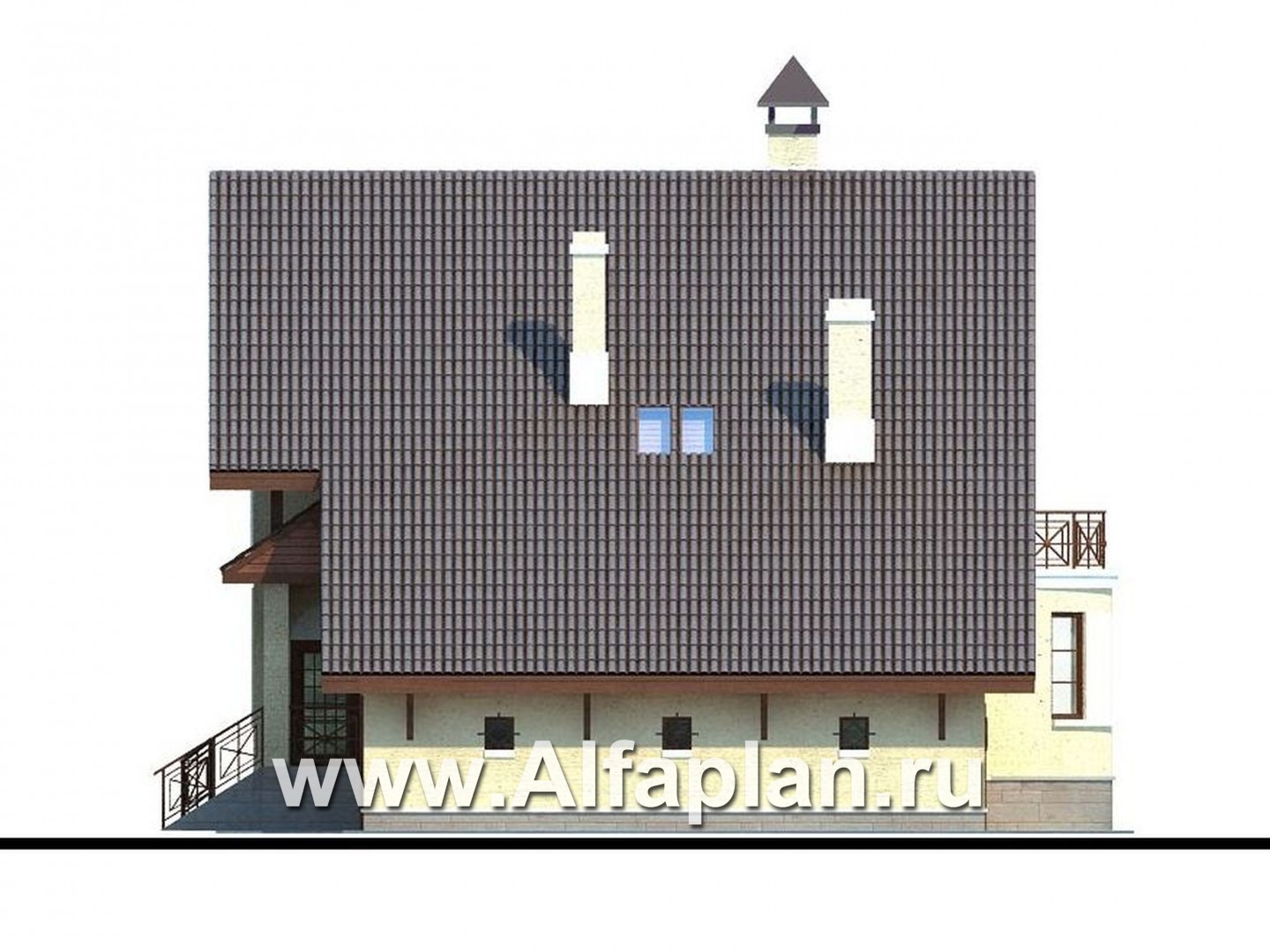

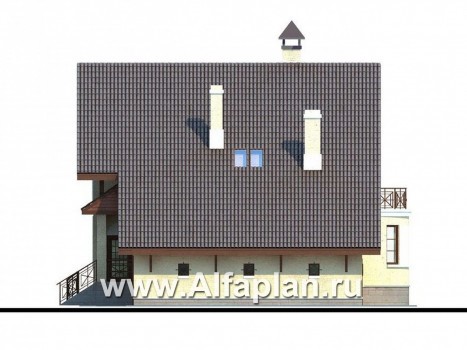

Вид справа
Вид справа

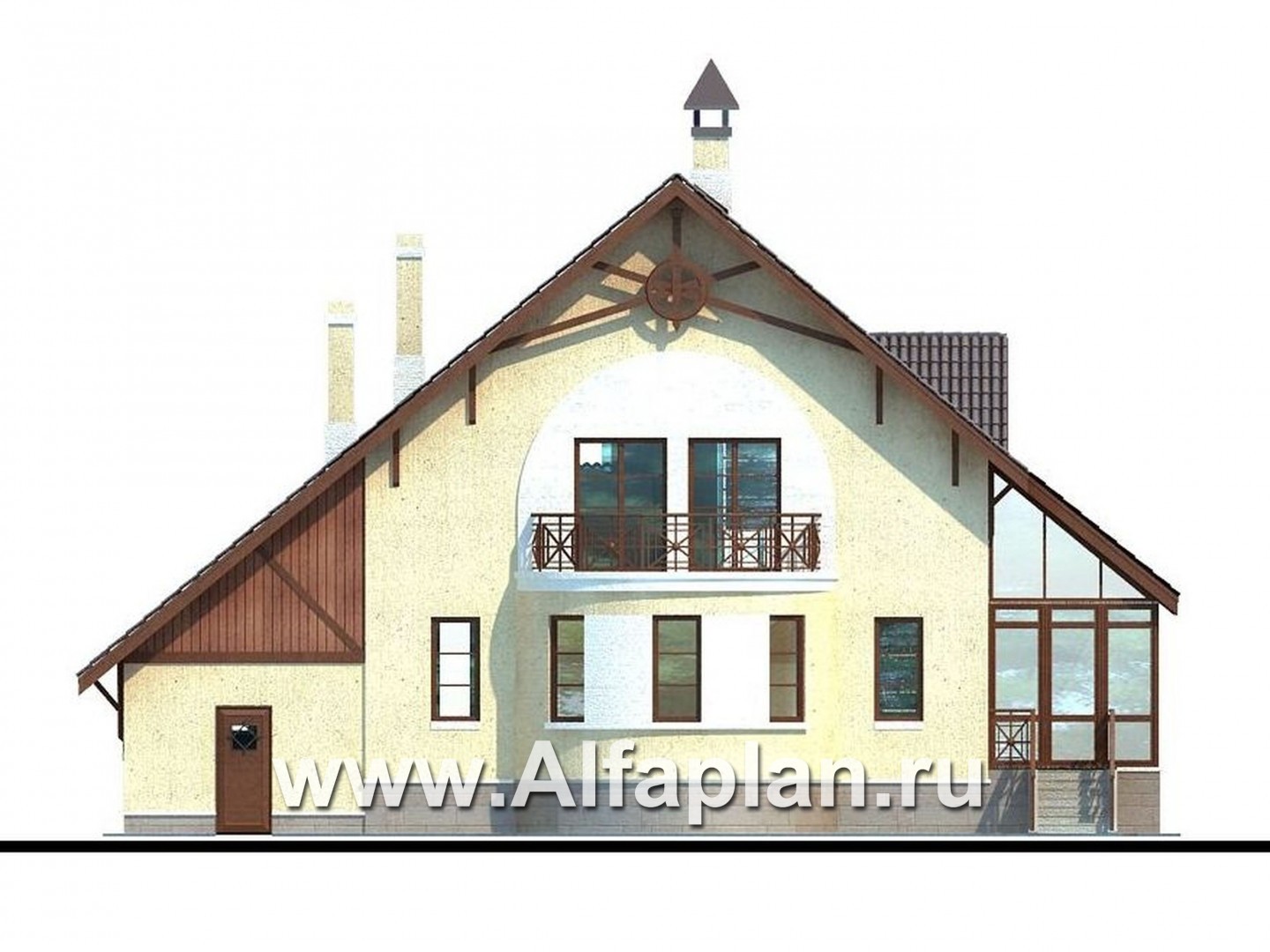

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаменталенточный монолитный ж/б

Тип наружных стенкирпич,газобетон

Тип перекрытийпо деревянным балкам

Крышамансардная

Тип кровлибитумная черепица

Наружная отделкаштукатурка или лицевой кирпич

Наружная отделка цоколяискусственный камень

Утеплительминеральная вата

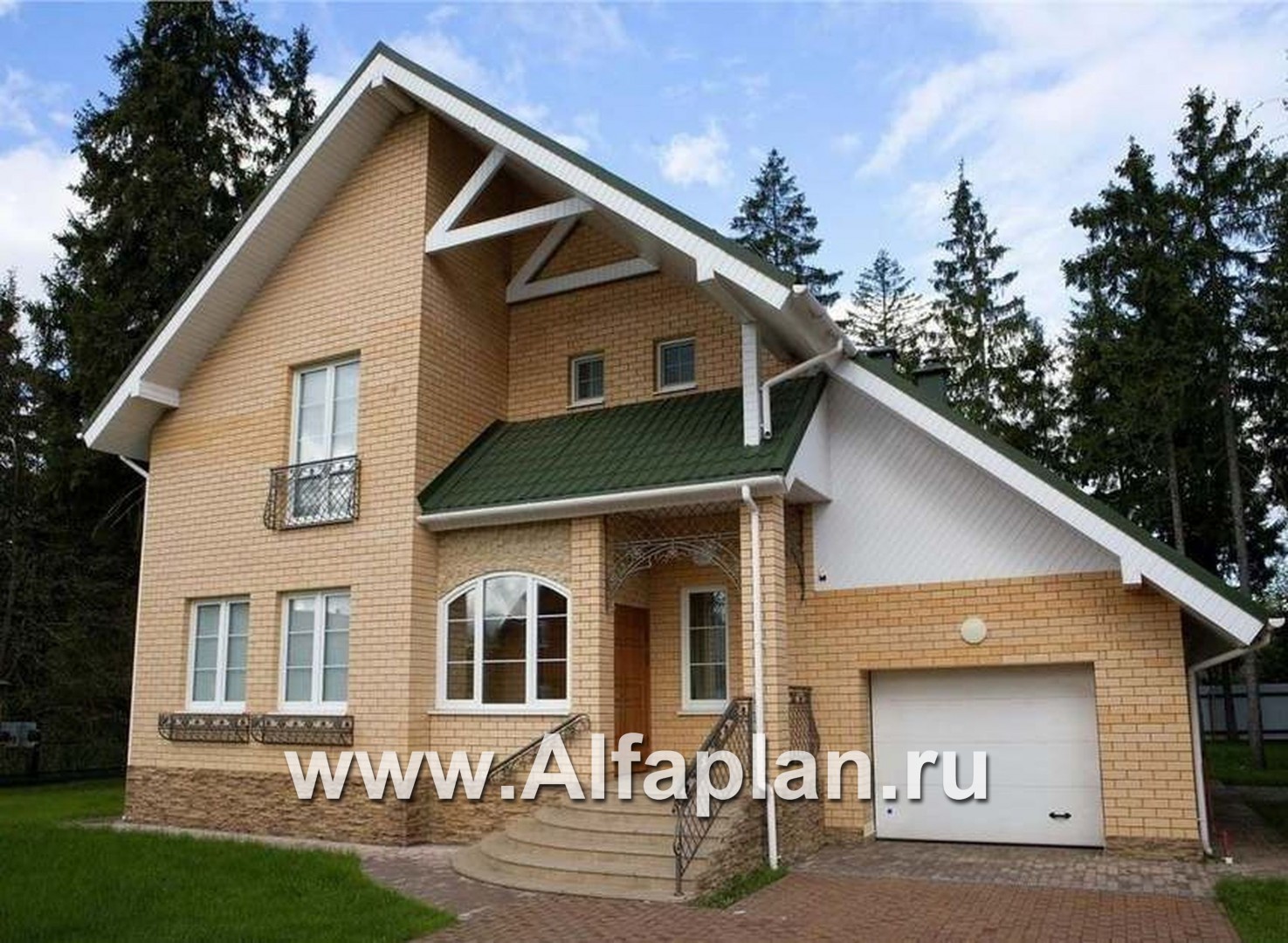

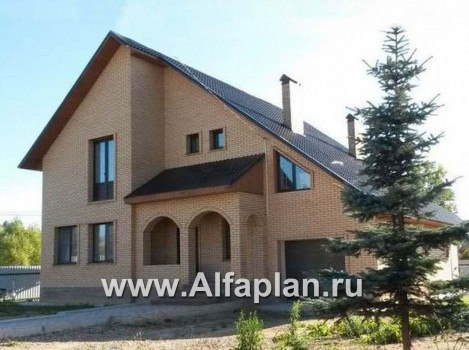

Двухэтажный дом с мансардной двускатной кровлей представляет собой компактный объем, с прекрасным функциональным зонированием в плане. Фундамент дома из ленточного монолитного ж/б, а наружные стены выполнены из кирпича или газобетона, так что проект занимает место в категории как дома из кирпича, так и из газобетона. С фасада дом визуально разделен пополам. Линия раздела идет от вершины крыши до ступенек крыльца. Выступающая левая часть дома имеет три окна, а линия фундамента правой стороны уходит вглубь дома.

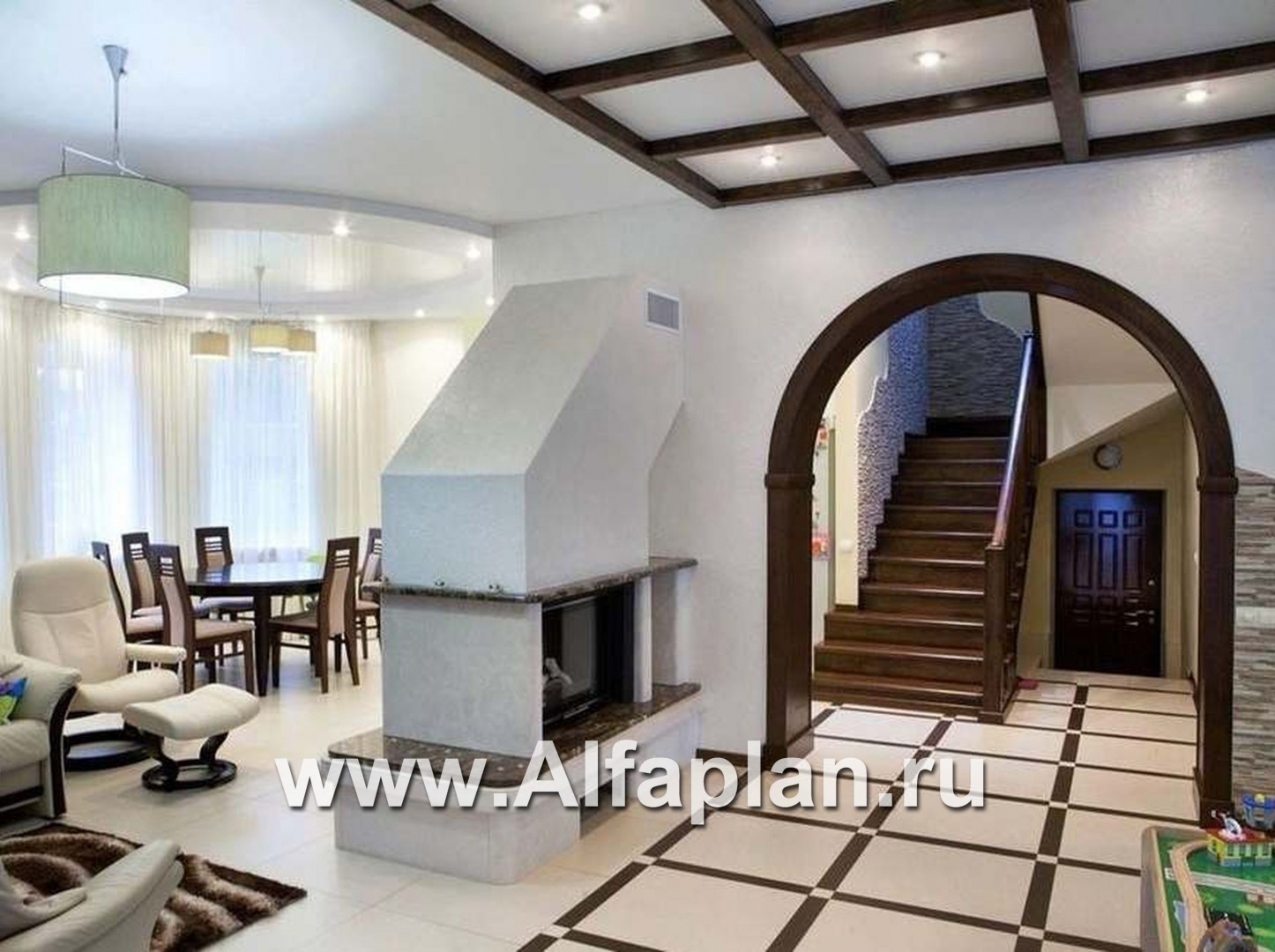

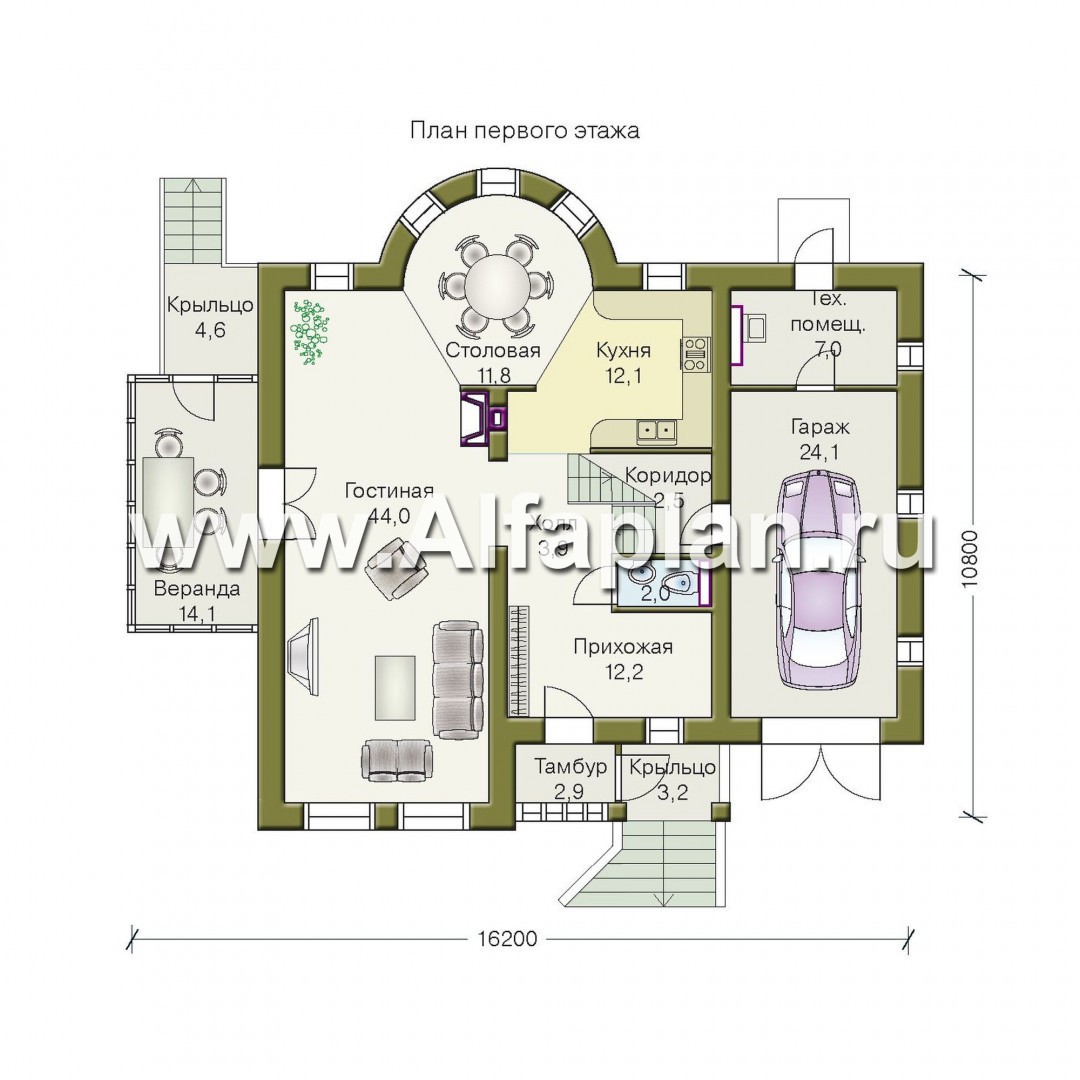

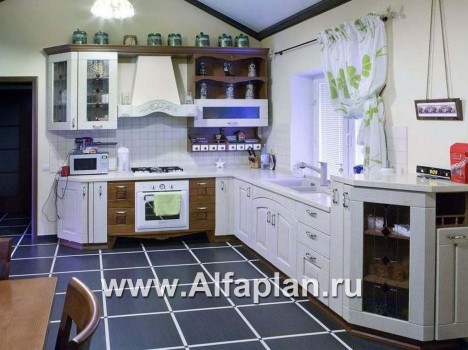

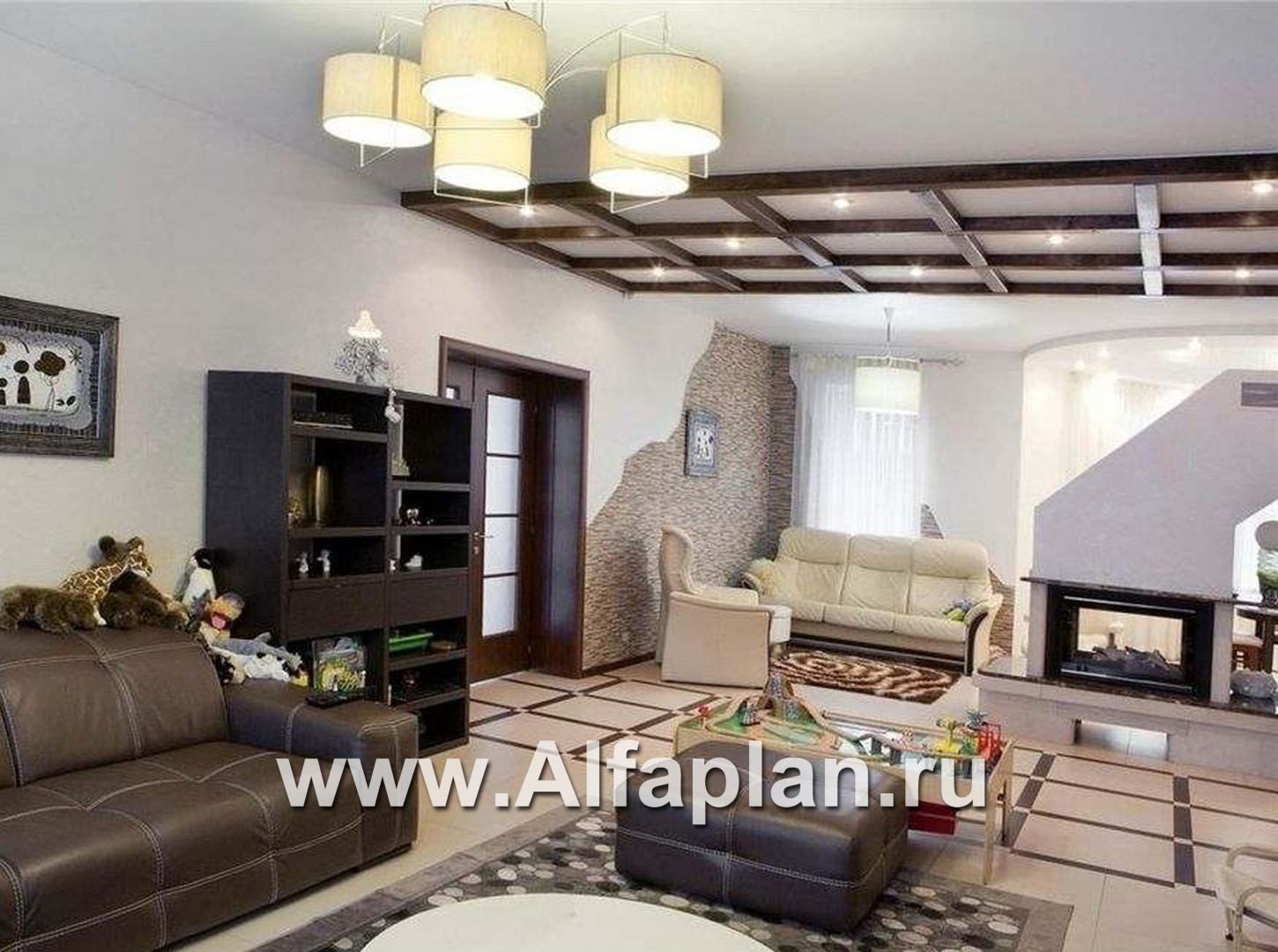

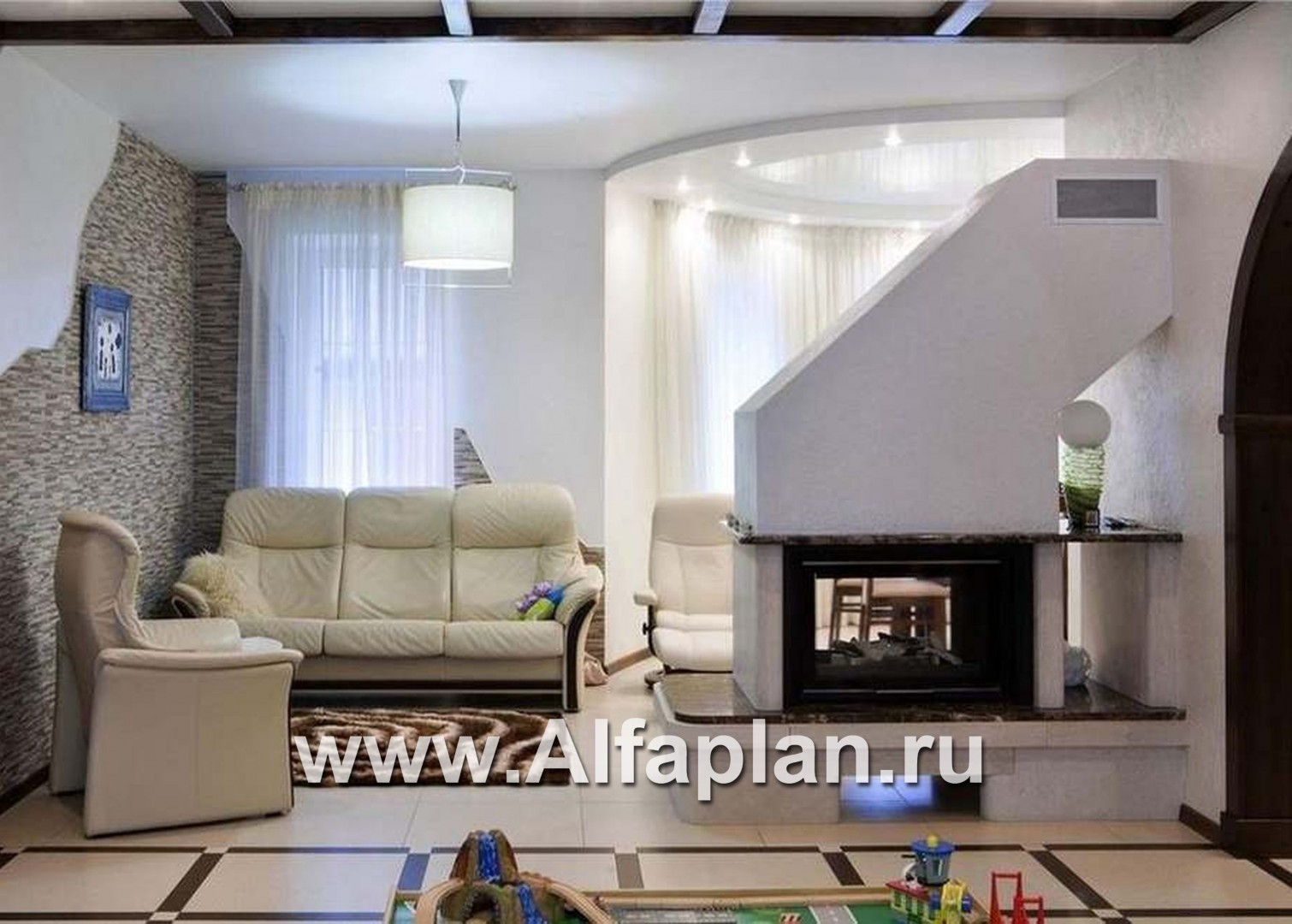

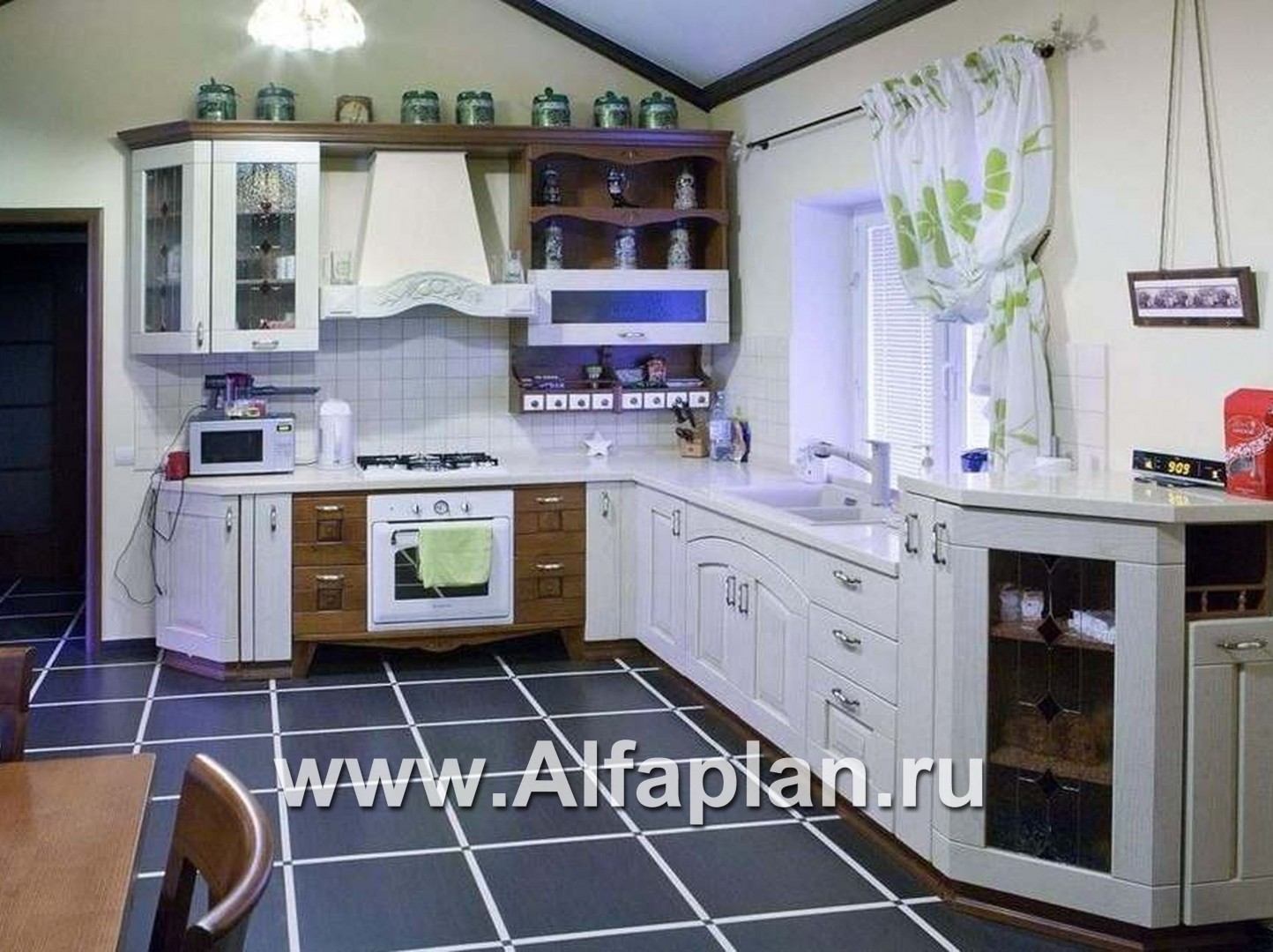

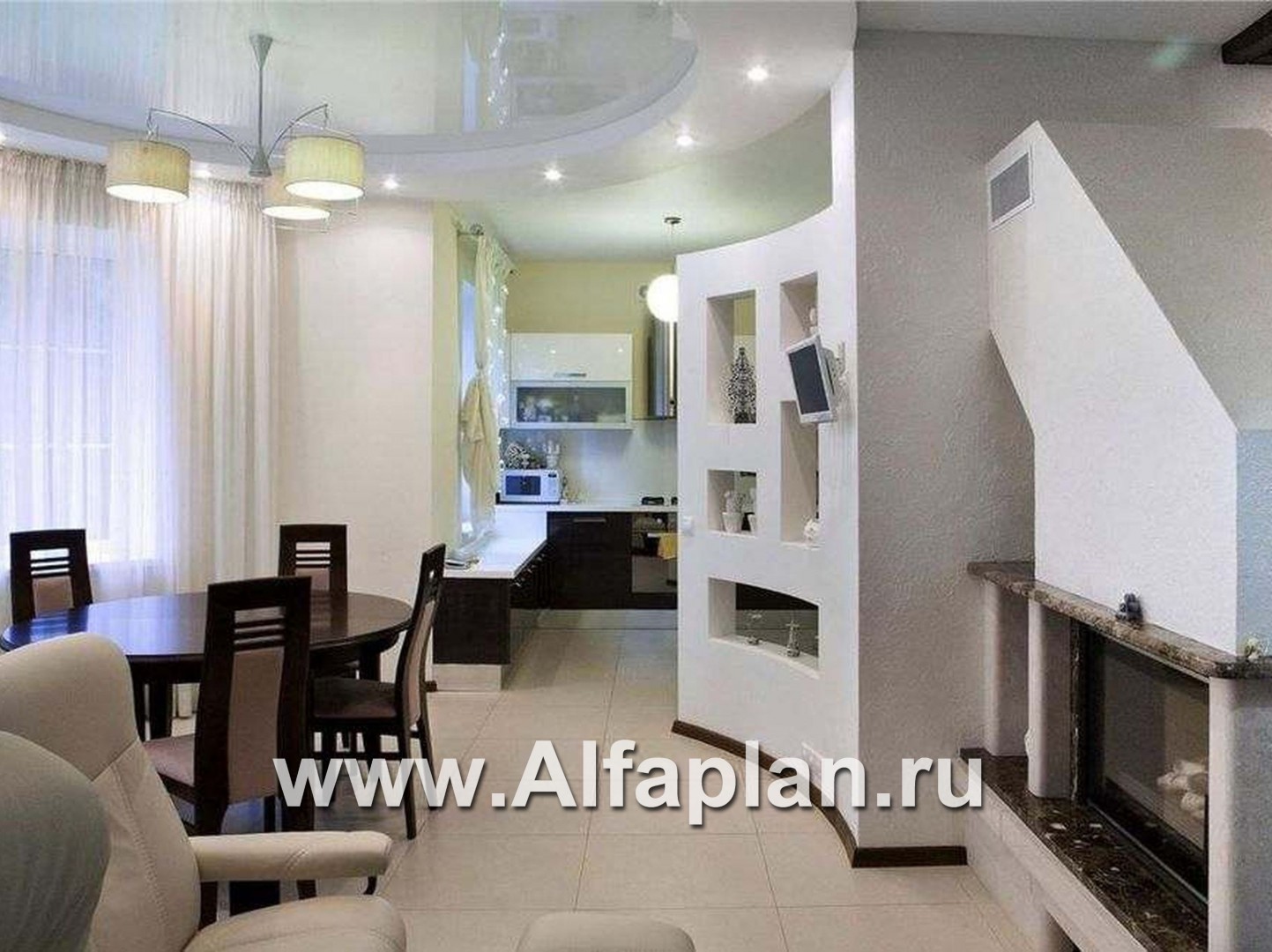

Тамбур и крыльцо расположены в арочном проходе и имеют односкатную крышу. Тамбур и крыльцо ведут в прихожую. Из большой светлой прихожей первого этажа через холл можно пройти в просторную гостиную, объединенную с кухней и столовой, а также на лестницу. Коридор, вмещающий лестницу, имеет смежную с кухней стену. К коридору также примыкает санузел. Гостиная с камином, столовая и кухня являются единым, перетекающим пространством. К столовой, размещенной в круглом эркере, примыкает кухня. Небольшая перегородка, разделяющая свободное пространство гостиной и холла, оборудована камином. Гостиная занимает самую большую площадь первого этажа. Из нее имеется выход в застекленную веранду, а из нее, в свою очередь, выход на второе крыльцо, находящееся с боковой стороны дома.

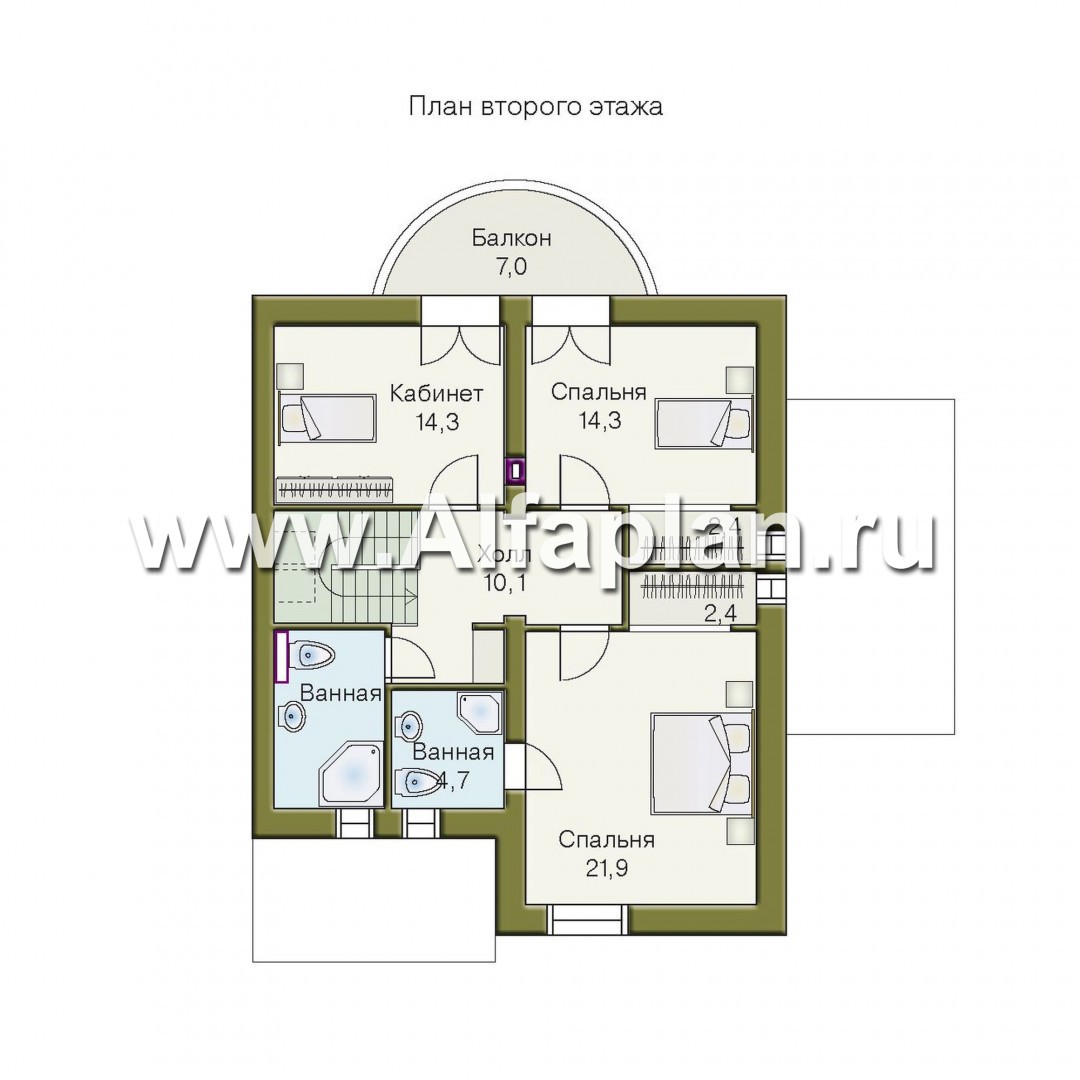

Из коридора первого этажа имеется вход в гараж, а из гаража можно пройти в техническое помещение. Гараж отапливаемый и удобно связан с жилой частью дома. На втором этаже расположены три спальни и две ванные комнаты. Большая по площади спальня, выходящая на фасад здания, имеет  французский балкон. Эта спальня сблокирована с ванной  комнатой. Вторая ванная комната, большая по площади,  предусмотрена для двух других спален. Вход в нее имеется только из холла. Две другие спальни, (одна из которых  может служить кабинетом), равны по площади и имеют смежную стену. Каждая из спален имеет застекленную дверь на балкон. Эркер первого этажа заканчивается балконом второго этажа, который и объединяет обе спальни.

Если данный проект пришелся вам не по вкусу, то, зайдя в каталог сайта alfaplan.ru, вы всегда сможете найти различные проекты коттеджей. Какой-то из них обязательно подойдет вам, так как в каталог предлагает  большое разнообразие проектных решений.
