506A

"Традиция" - классический комфортабельный коттедж

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
220.60197.23117.54
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)41500

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант перекрытия - из сборных ж/б плит над 1 эт5000

4.76223

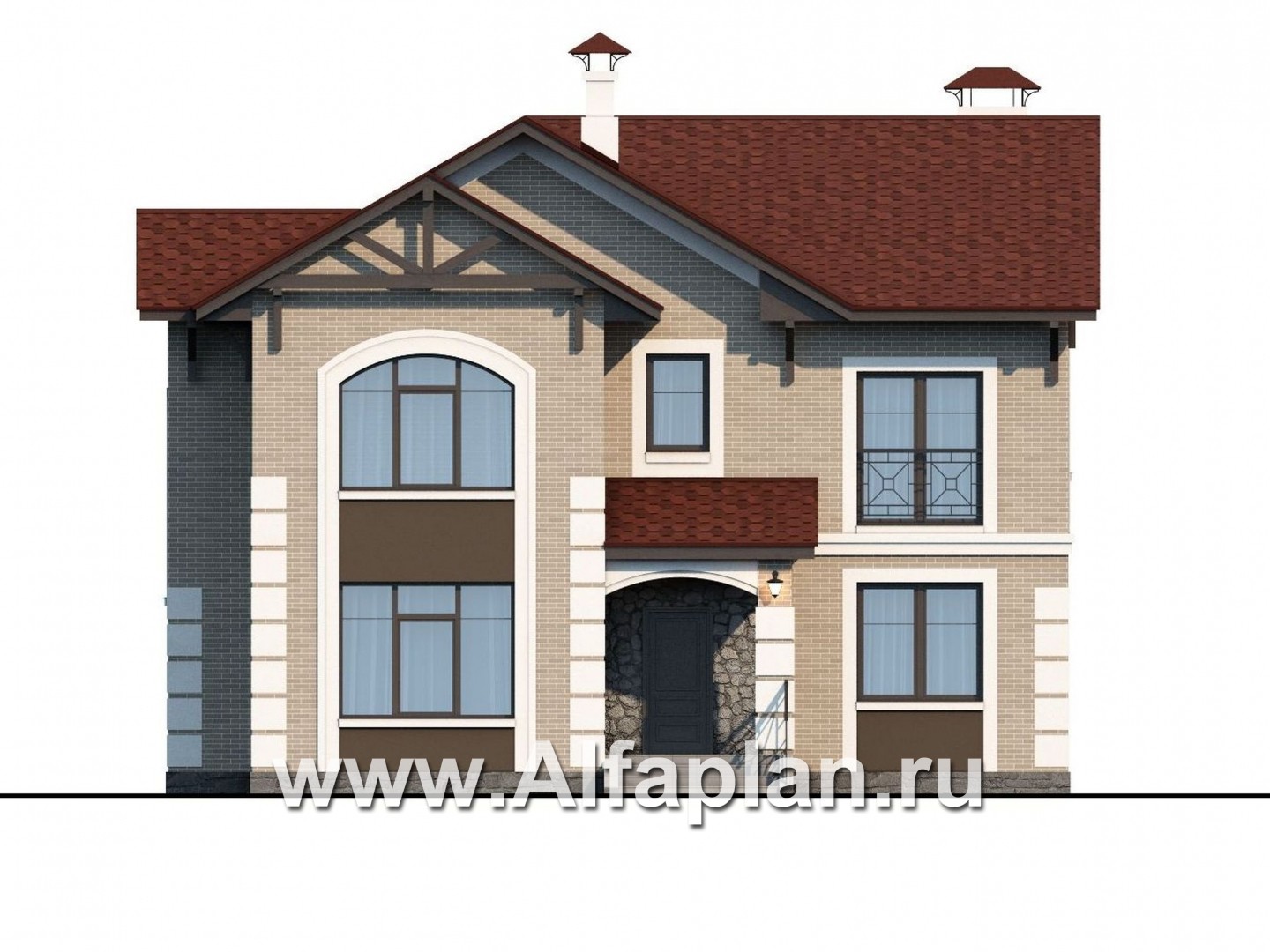

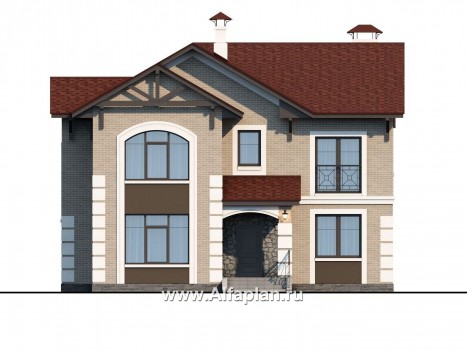

Вид спереди
Вид спереди

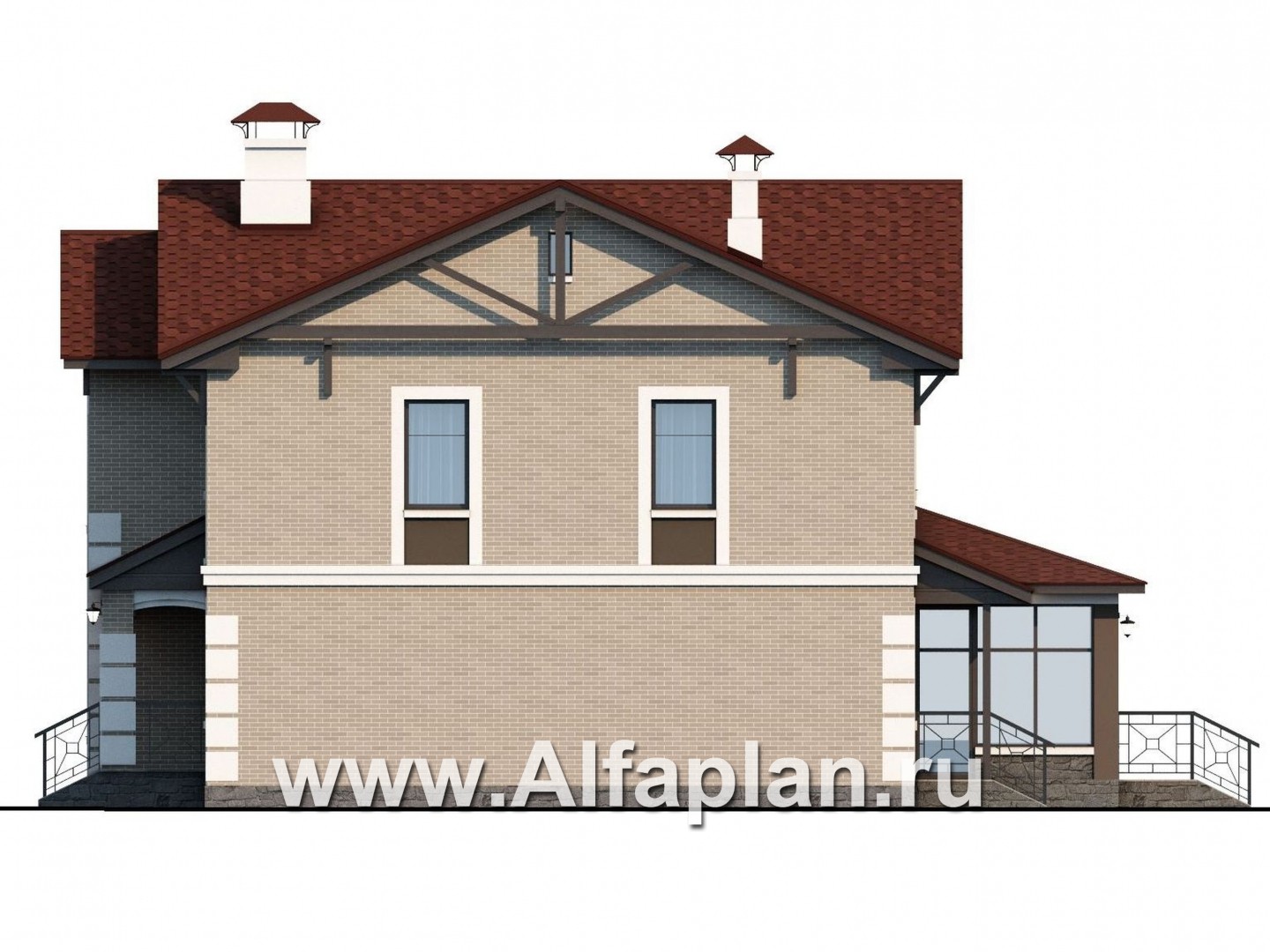

Вид справа
Вид справа

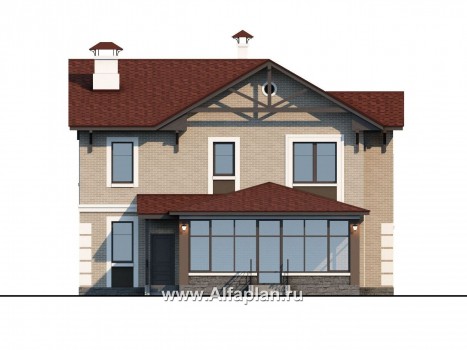

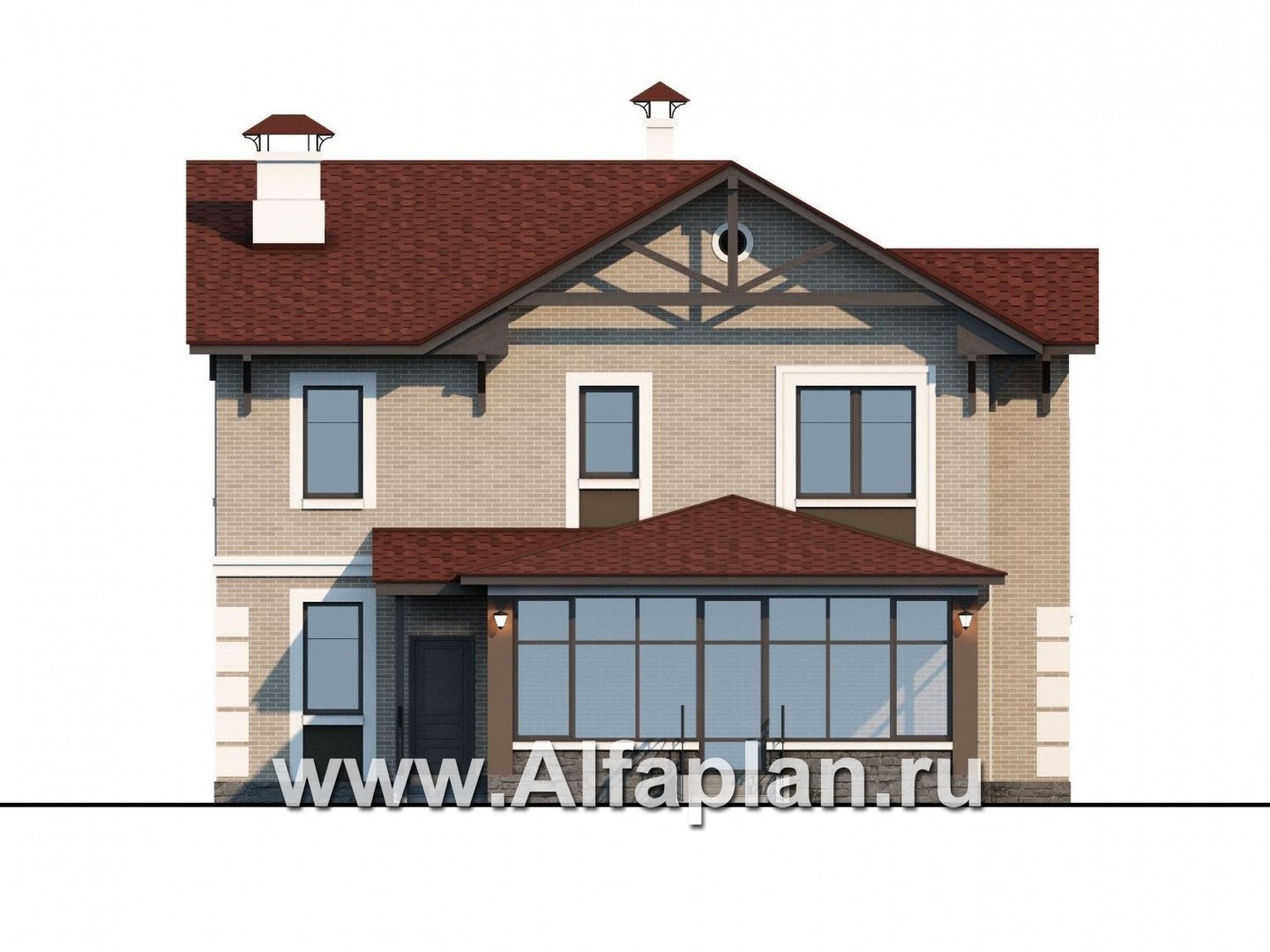

Вид сзади
Вид сзади

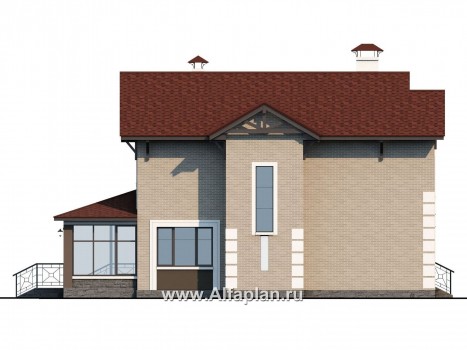

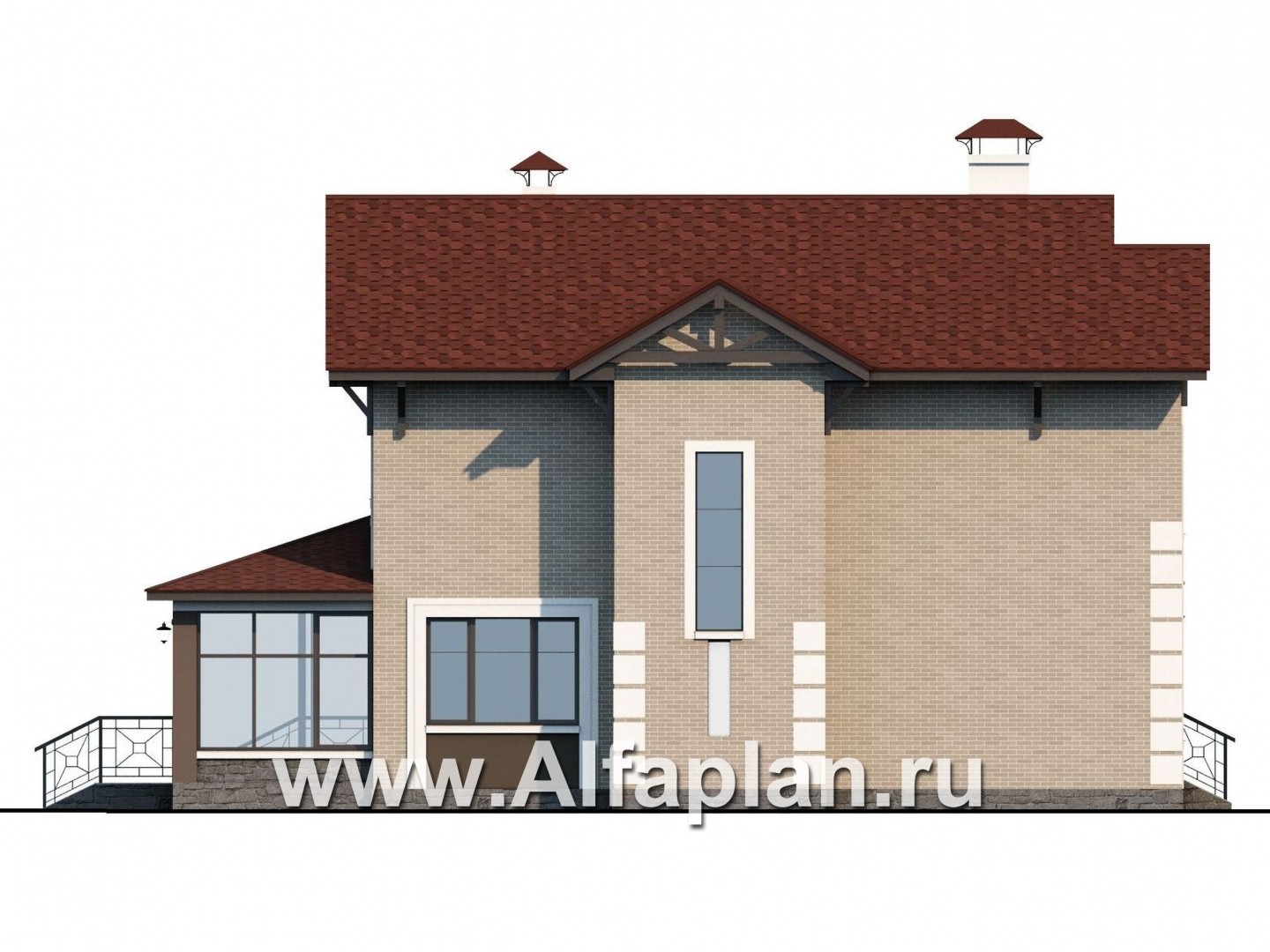

Вид слева
Вид слева

Дополнительные изображения к проекту:

Характеристики
Тип фундаментамонолитная ж/б плита

46,9 (бетон В25)  м3
Тип наружных стенгазо(пенр)бетон или пустотный кирпич(альтернативно)

114.0/115.5  м3
Тип внутренних стенпустотный кирпич

36,9  м3
Тип перекрытийнад 1эт - монолитные ж/б, над 2эт - под деревянным балкам

14,2 (пол 1го этажа) + 18,1  м3
Тип кровлинатуральная черепица

234  м2
Наружная отделкаоблицовочный кирпич + штукатурка

326.3 + 67.4  м2
Наружная отделка цоколяоблицовочный камень - 28,3 м2

Высота дома9,680 от проектного уровня земли

Высота 1-го этажа3,00

Высота 2-го этажа2,70

Утеплительминеральная вата - 322,7 м2

Окна


Классический стиль часто ассоциируется не только с гармоничностью и респектабельностью, но и с излишним консерватизмом. Современная трактовка классики позволяет полностью исключить подобные обвинения: чтобы убедиться в этом, достаточно взглянуть на представленный здесь проект коттеджа.

Выявить в облике этого дома из пустотного кирпича (пено-, газобетона) признаки классического стиля не составляет никакого труда – достаточно обратить внимание на строгие очертания фасадов, наличие эркеров с фронтонами, присутствие в декоре «арочной» темы, а также рустовку углов.

И, тем не менее, говорить о том, что перед нами образчик классического стиля в чистом виде, не приходится. Это вариация на тему, которая снабжена строго выверенными «неправильностями» – они-то и выступают главными врагами излишнего консерватизма. Например, в случае с этим кирпичным (пено-, газобетонным) домом обращает на себя внимание главенство принципа ассиметрии. Подход к декорированию фасадов тоже весьма оригинален: здесь и неровный рисунок рустовки, и перенос ее на колонны, и оформление фронтонов вовсе не свойственными классике внешними сваями.

Проектом дома из пустотного кирпича (газо-, пенобетона) предусмотрено два полноценных этажа. Пространство первого этажа удалось поделить между гостевой и приватной зонами, а также техническими помещениями.

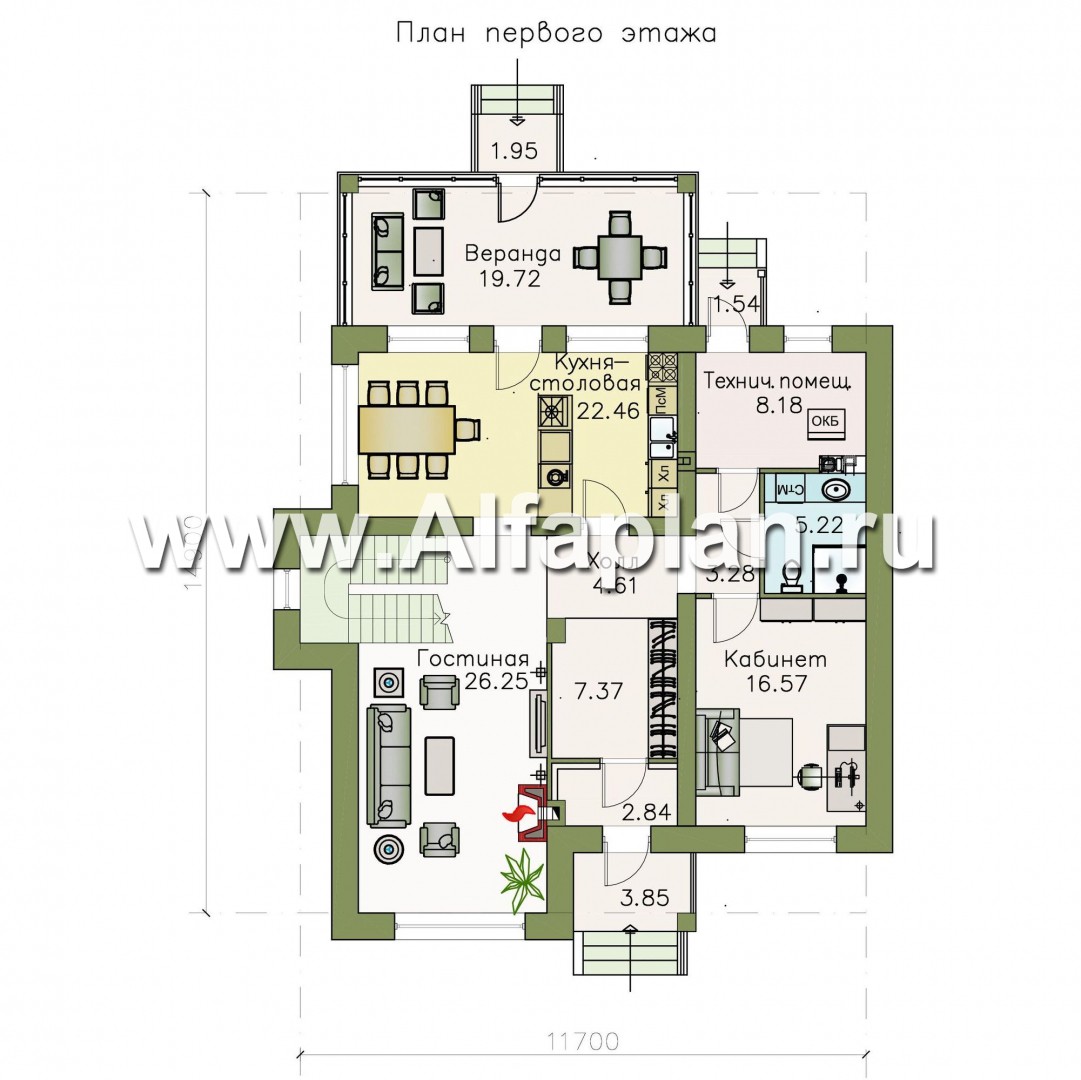

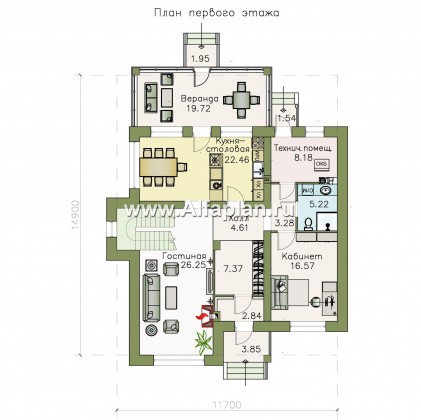

Центр первого этажа занят традиционной связкой «главный вход – тамбур – прихожая с гардеробной», перетекающей в прямоугольный холл. Последний может выступать единым целым с просторной гостиной, элементом которой является лестница на второй этаж. Двигаясь из холла в направлении дворового фасада, можно попасть в кухню-столовую. Она, в свою очередь, сообщается с остекленной верандой, имеющей собственный выход во двор.

Со стороны дворового фасада есть и еще один выход, облегчающий использование хозблока, который расположен в правом крыле. Он, в свою очередь, сообщается с тамбуром, откуда можно попасть в холл. На одной линии со служебным помещением расположилось помещение приватное – а именно изолированный кабинет, выходящий на главный фасад.

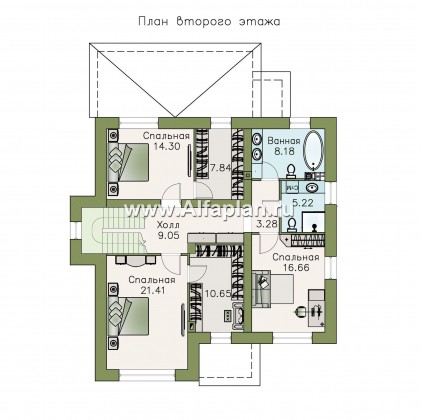

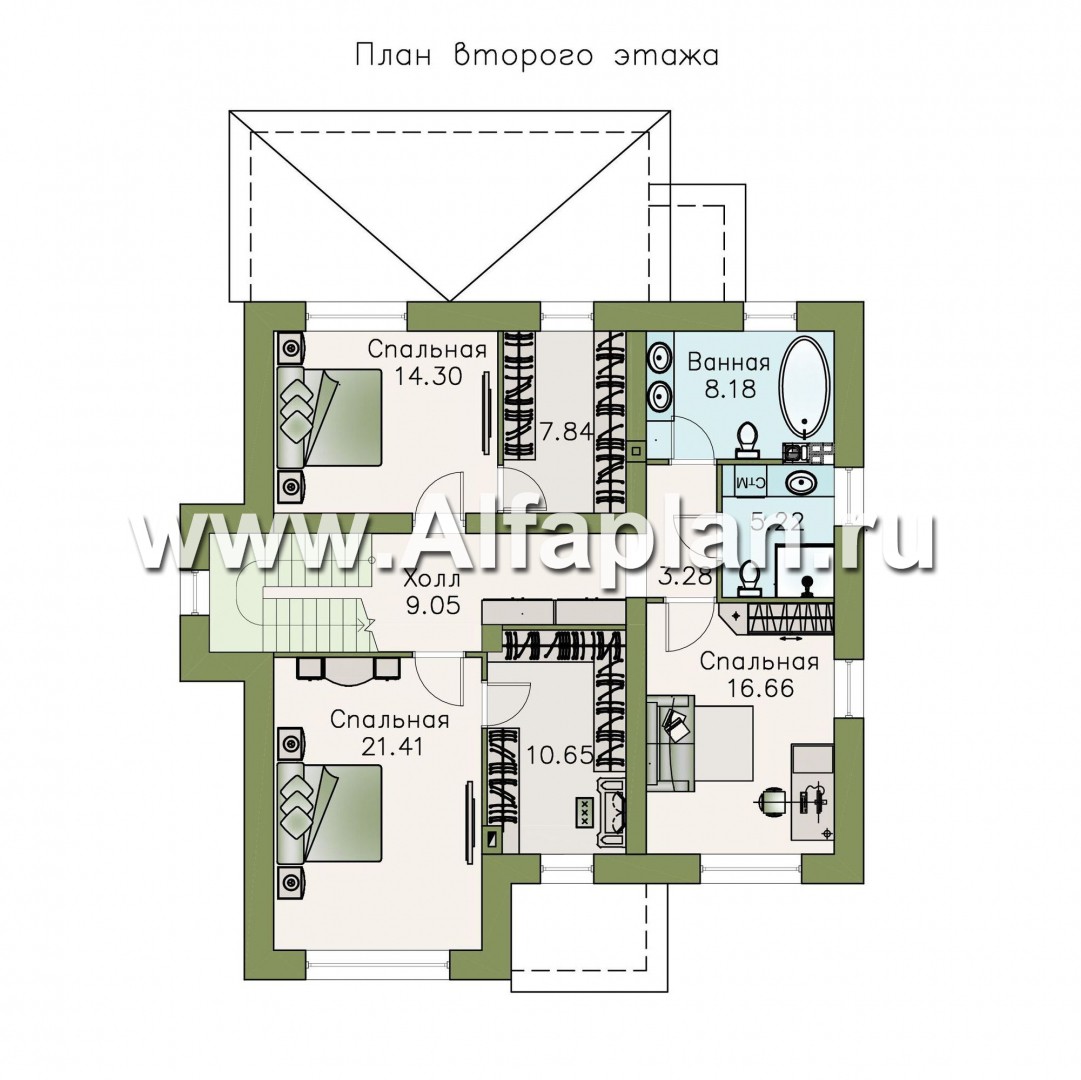

Пространство второго этажа, согласно проекту кирпичного (пено-, газобетонного) дома, отдано под приватную группу: это три спальни, причем две оборудованы собственными гардеробными. На этаже, кроме прочего, нашлось место для двух санузлов общего пользования.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Бабанов Александр Анатольевич написал(а) 23.06.2017:

Вопрос по проекту 506A Здравствуйте! 1.убрать камин и дымоход возможно? 2.длина стены в кухне под плиту мойку и т.д. 3.дверь в прихожей сместить влево, высвободить место для шкафа купе 4. Возможно ли под лестницей впоследствии разместить подсобку и какой возможно площади 5.предложить дизайн фасада в облицовочной кирпиче в вариантах темный на светлом или светлый на темном , при этом вместо "липнины" также облицовочный кирпич Интересуют коричневые(светлые и темные тона), серые(светлые и темные тона) 6.Крыша интересует -мягкая кровля- серая, коричневая или темносиняя 7.интересуют сроки, условия ,цена и качество С уважением, Александр

Александр Анатольевич, здравствуйте,

1. От камина и дымохода можно просто отказаться, корректировать проект для этого не требуется. 2. План этажа с основными размерами мы отправили Вам на электронный адрес. 3. Дверь можно сместить влево, можно впаво, но в этом случае захочется сместить и окно второго этажа, они расположены по одной оси. Это также можно сделать по месту, можно отразить в Паспорте проекта за небольшую доплату. 4. Услуга по изменению дизайна фасадов без конструктивного изменения архитектуры у нас есть. Стоимость и примеры работ можно посмотреть в разделе Сервис для заказчиков http://www.alfaplan.ru/faq/
