338A

"Белоостров" - классический коттедж с отличной планировкой

Дополнительные изображенияФотогалерея Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
219.10180.14105.62
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)39000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - ленточный монолитный глубиной заложения 2,0м5000

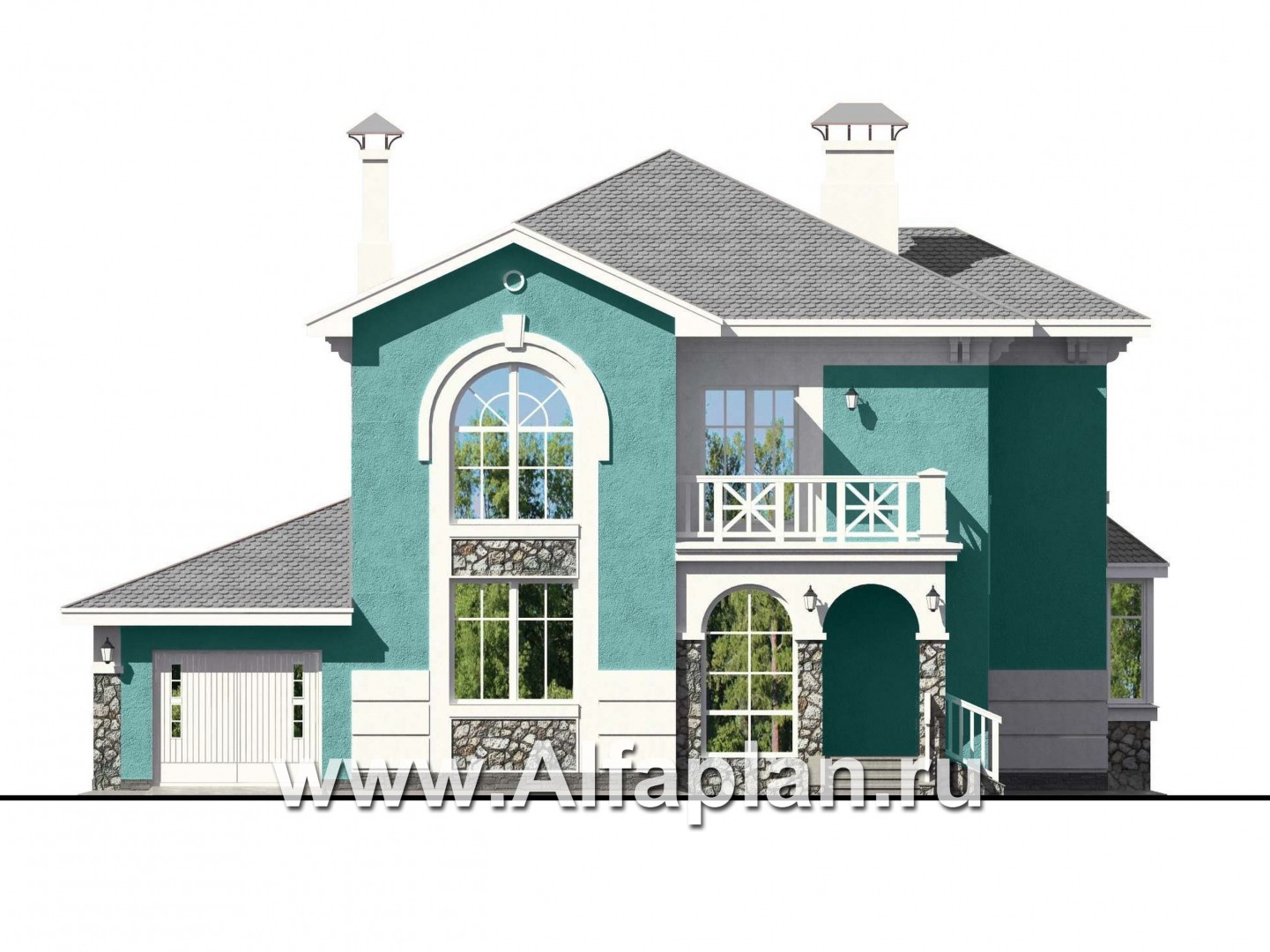

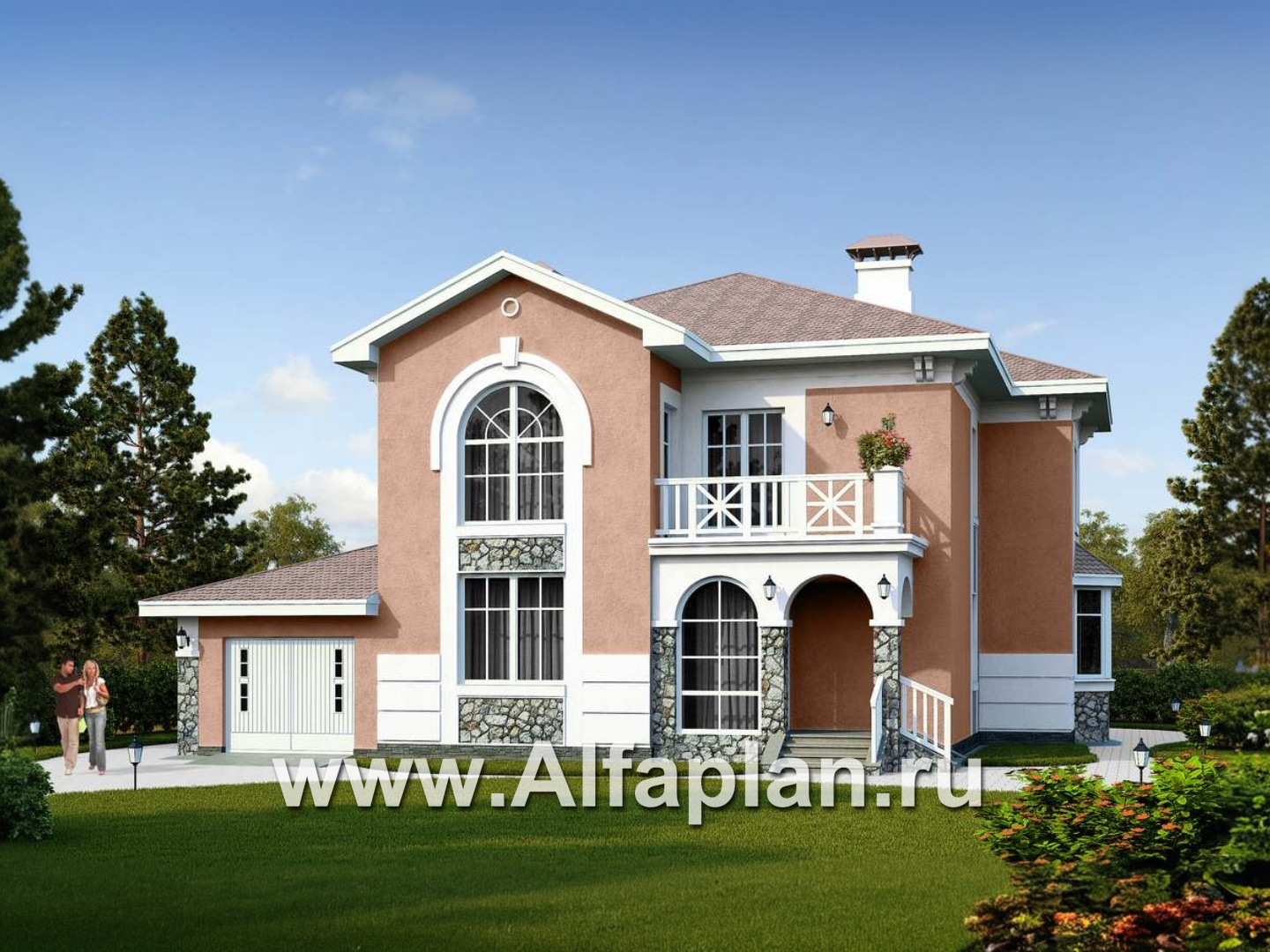

Вид спереди
Вид спереди

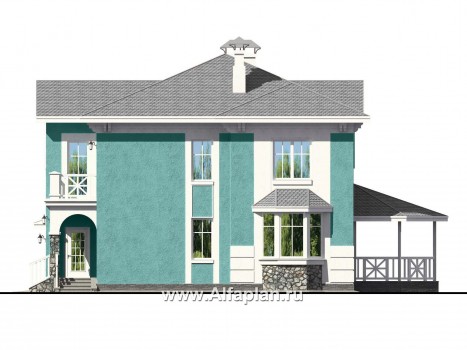

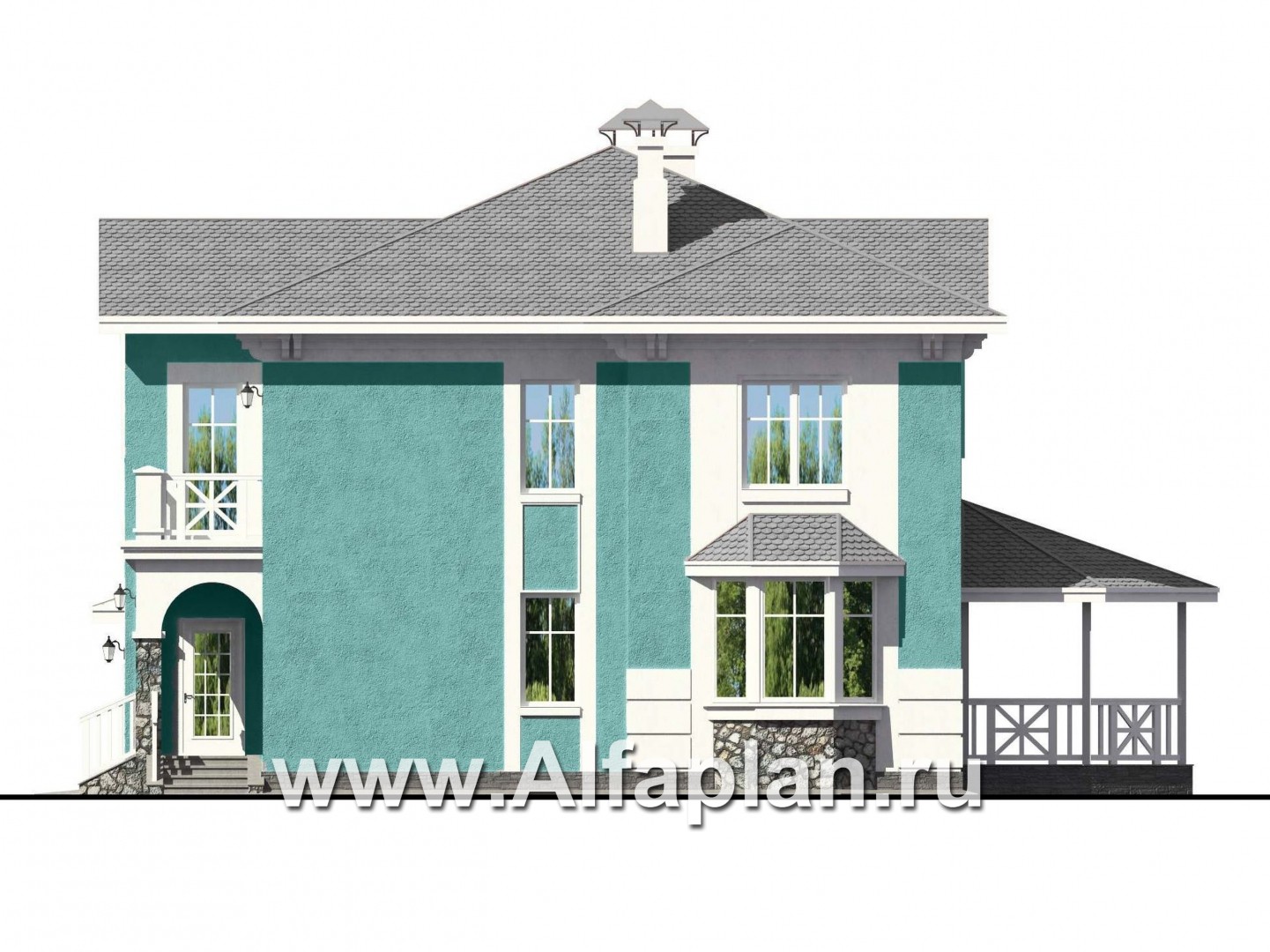

Вид справа
Вид справа

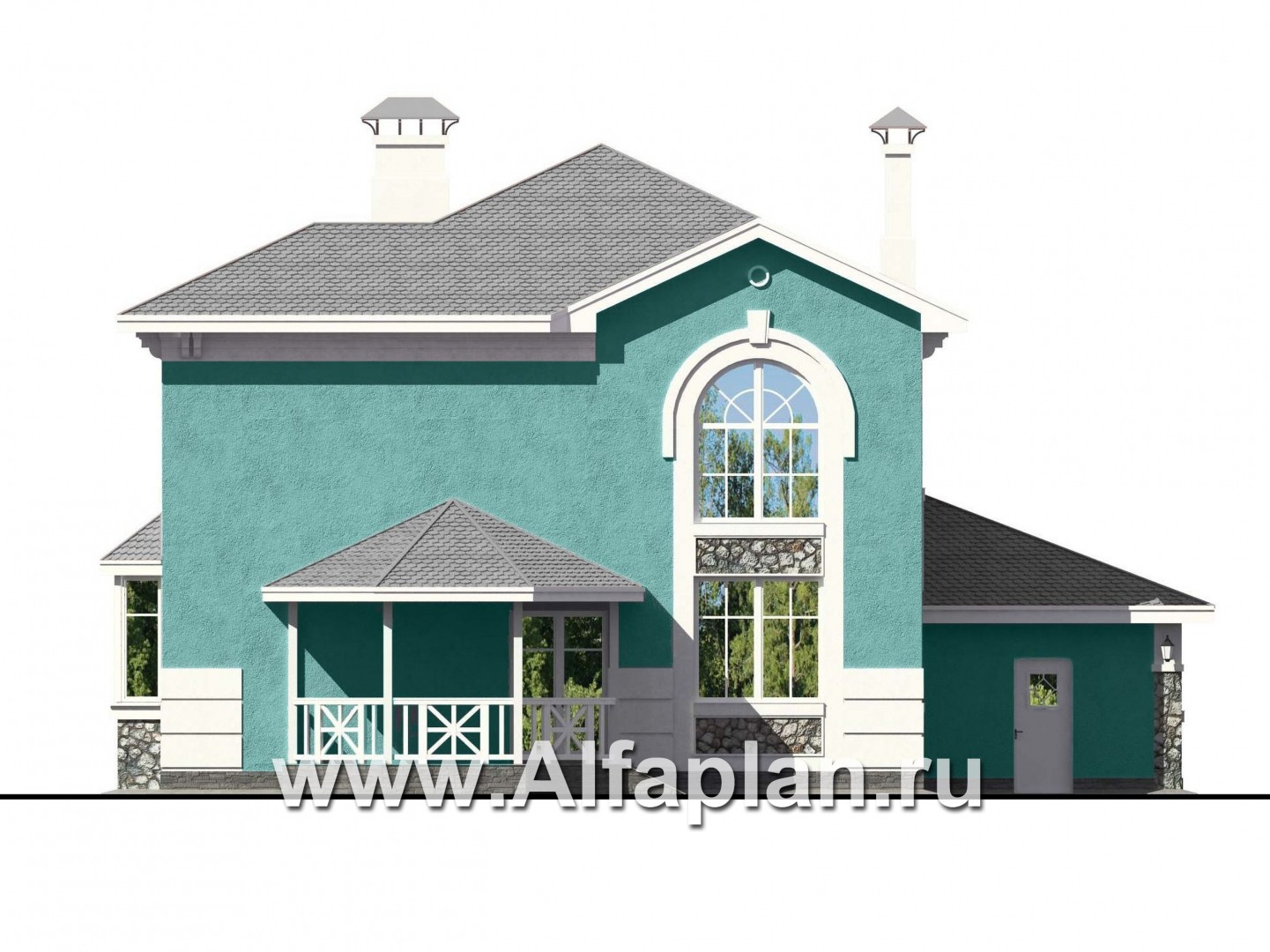

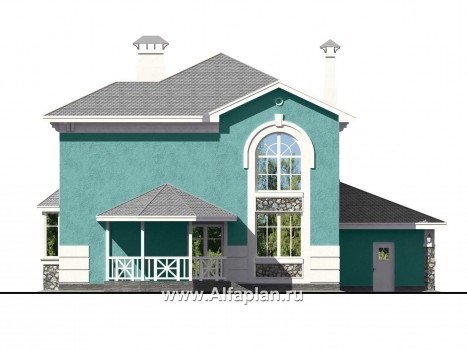

Вид сзади
Вид сзади

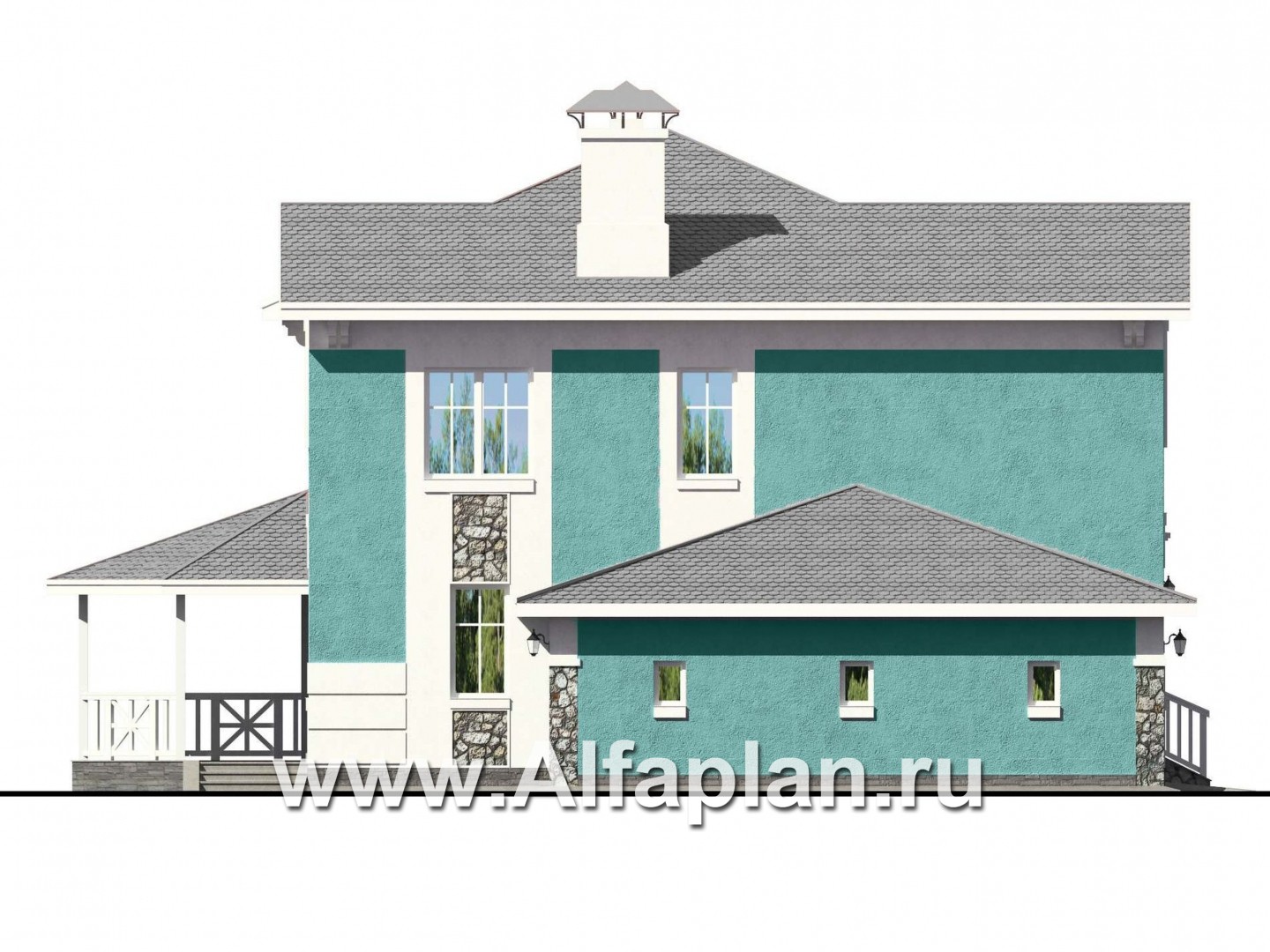

Вид слева
Вид слева

Дополнительные изображения к проекту:

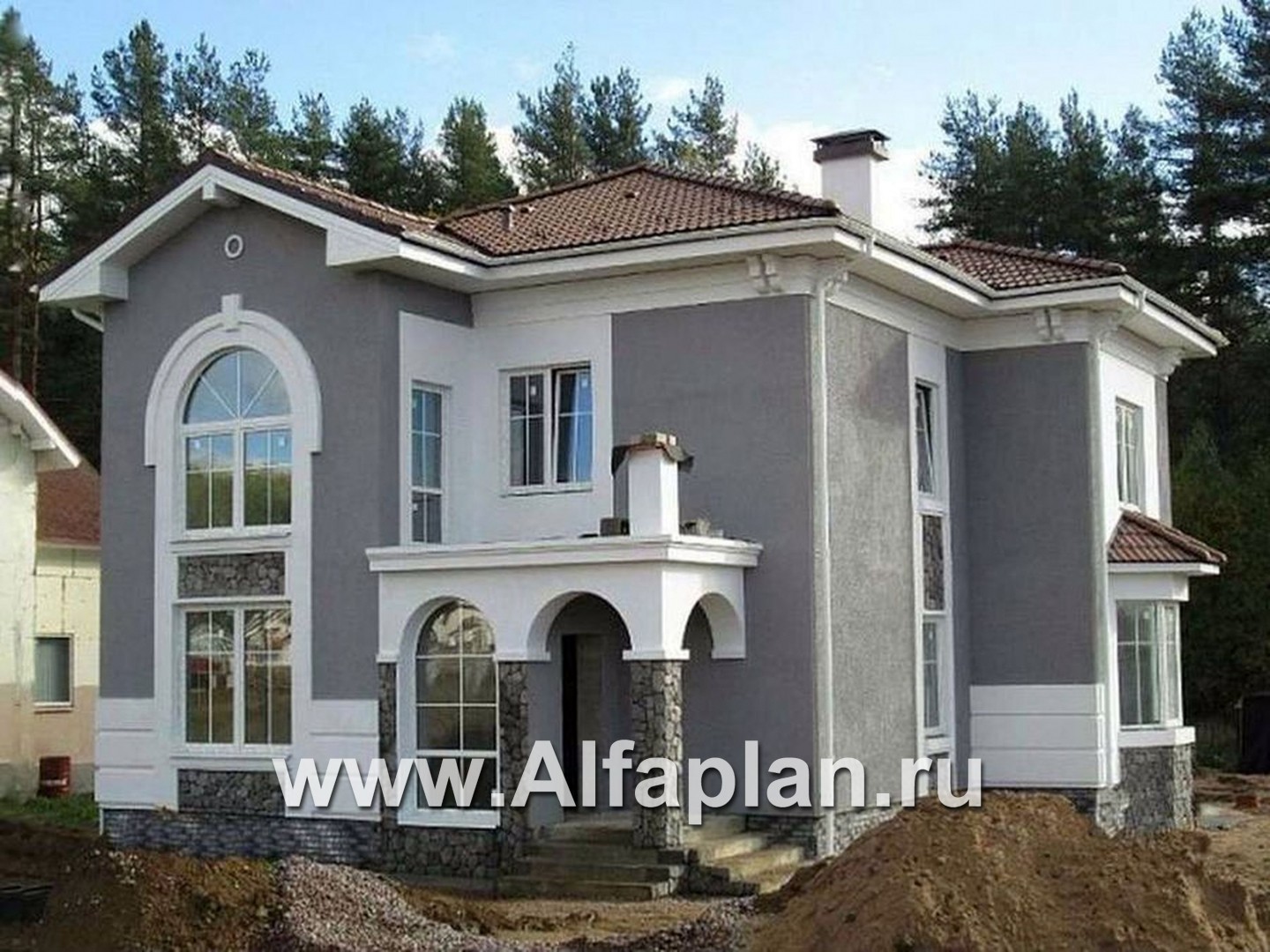

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

41.54 ( толщина 200 мм)  м3
Тип наружных стенгазобетонные блоки или кирпич (альтернативно)

106.35/107.78  м3
Тип внутренних стенгазобетонные блоки или кирпич (альтернативно)

33.94/34.38  м3
Тип перекрытиймонолтные ж/б над 1-ым и 2-ым этажами

18.3 + 17.3  м3
Крышастропильная конструкция

Тип кровлинатуральная или искусственная черепица

246.0  м2
Наружная отделкаштукатурка с покраской

289.2  м2
Наружная отделка цоколяискусственный камень - 16.15 м2

Высота домаот пола 1-го этажа

9.280  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.95  м
Высота мансардного скосанет

Мощность котлас бойлером горячей воды

45 квт
Расчетная электр. нагрузкас учетом электроплиты

18.7 кВА
Утеплительминеральная вата


Двухэтажный коттедж с гаражом отличается удобной планировкой и привлекательным внешним видом. Проекты коттеджей нашей коллекции с аналогичной планировкой, такие как 38Е, 38А,38АС 38В, хорошо зарекомендовали себя и пользуются неизменным спросом у наших заказчиков на протяжении целого ряда лет. В этом проекте предусмотрены два полноценных по высоте этажа, в отличие от перечисленных вариантов с мансардным этажом. Жилая часть дома и пристроенный гараж формируют объем дома. Этот коттедж, как и большинство проектов нашей коллекции, рассчитан как на строительство из кирпича, так и из газобетона ( универсальное решение при строительстве кирпичных или газобетонных домов). Так что в этом отношении коттедж 338A можно отнести в категорию «дома из кирпича и газобетона». Отделка дома может быть изменена. Цвет и фактуру материала вы можете использовать по своему желанию. На кровле возможно использование керамической или битумной черепицы.

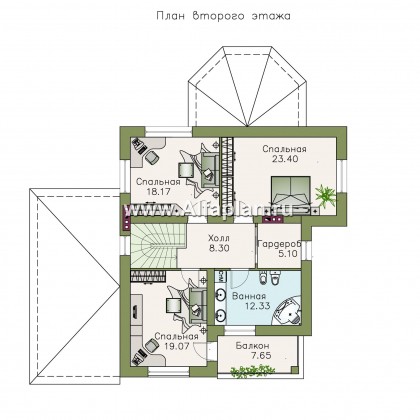

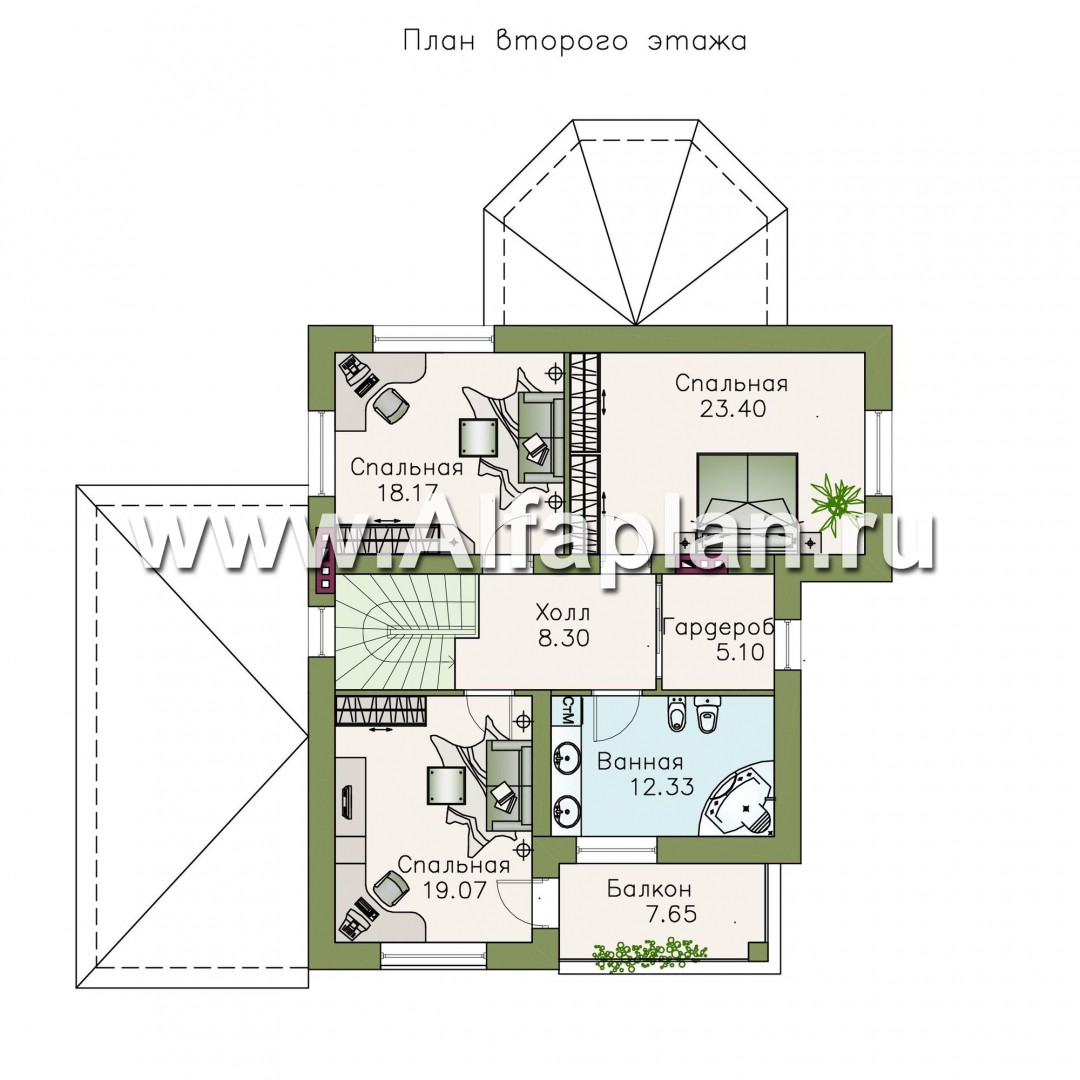

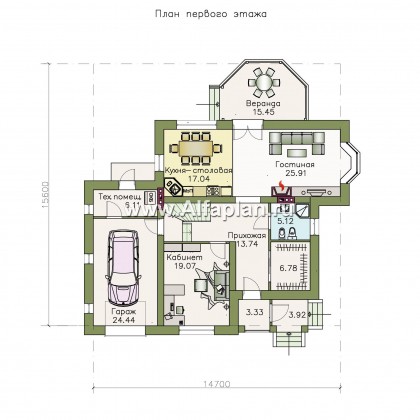

На первом этаже из прихожей можно попасть в любые помещения или на лестницу. Спустившись на несколько ступенек из прихожей, можно попасть в гараж. Такая связь между жилой частью дома и гаражом очень удобна, в гараж можно попасть, не выходя на улицу. Смежно с гаражом расположена котельная, которая имеет свой выход на улицу. Это также очень удобно, так как в гараж можно пройти и с заднего двора через котельную, не заходя в дом. Удобно решена входная зона с просторной гардеробной при входе в дом. Нашлось место и для душевой. В перечисленных выше вариантах на первом этаже есть лишь небольшой санузел. Большая часть первого этажа отдана гостиной и кухне-столовой, решенным в одном объеме. Из гостиной можно через распашную дверь выйти в остекленную веранду и спуститься в сад. На первом этаже также располагаются кабинет (или гостевая комната). Что очень удобно для старших членов семьи. На втором этаже находятся три изолированные спальни и большая светлая ванная комната. В гардеробной также предусмотрено естественное освещение. Одна из спален имеет балкон. При желании на этот балкон можно сделать выход и из ванной комнаты.

Этот изысканный коттедж украсит собой любой коттеджный поселок, но если он вас не устроил в отношении каких-либо деталей, предусмотренных в проектировке, смело заходите в наш общий каталог сайта и ищите там свой вариант. Каталог сайта альфаплан располагает пятью сотнями экземпляров коттеджей – это проекты домов различной планировки и архитектуры, среди которых имеются как уникальные образцы, так и вариативные.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Карина из города Москва написал(а) 31.03.2014:

Здравствуйте, уважаемые! Все проекты интересные, трудно выбрать. Этот самый оптимальный. Можно ли в спальнях 23,40 и 19,07 добавить еще по окну? Возможно ли предусмотреть подвал под гаражом? Спасибо.

Карина, здравствуйте.
Конечно, окна можно добавить, причем сделать это можно силами строителей по месту без корректировки проекта.  Можно разместить погреб в гараже. Тем более у нас есть такой готовый проект.
 Он разработан для плитного фундамента. Это альбом из 4 листов формата А3.

Размеры погреба в осях 3.6 х4.2 м, глубиной 1.85 м.В проекте изображен план, разрез, сечение, схема армирования, спецификация на бетон и арматуру. Можно применить без изменений, можно адаптировать под конкретно Ваши условия ( изменить площадь, глубину) и расположить в удобном месте плана.

Нина из города Тюмень написал(а) 16.09.2013:

Мне понравился проект 338а в зеркальном изображения только сколько Ш -L гаража и Ш-кабинета

Нина, здравствуйте.
Ширина гаража в чистоте - 3820 мм, ширина кабинета - 3900 мм.

Ольга из города Москва написал(а) 08.05.2013:

Добрый день! Очень красивый проект. Очень хотелось бы посетить его в 3d. Скажите, пожалуйста, планируети ли Вы его визуализировать?

Ольга, здравствуйте.
Благодарим за такую хорошую оценку нашего проекта. Как только модель будет готова, сразу разместим ее на странице проекта.
Проект 338А - модификация проекта 38А, на его странице 3d модель присутствует. Как организовано внутреннее пространство можно посмотреть .
