193B

"Северная корона" - двуxэтажный коттедж с элементами стиля модерн

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
237.70223.5101.47
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)43500

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - ленточный монолитный глубиной заложения 1,5м5000

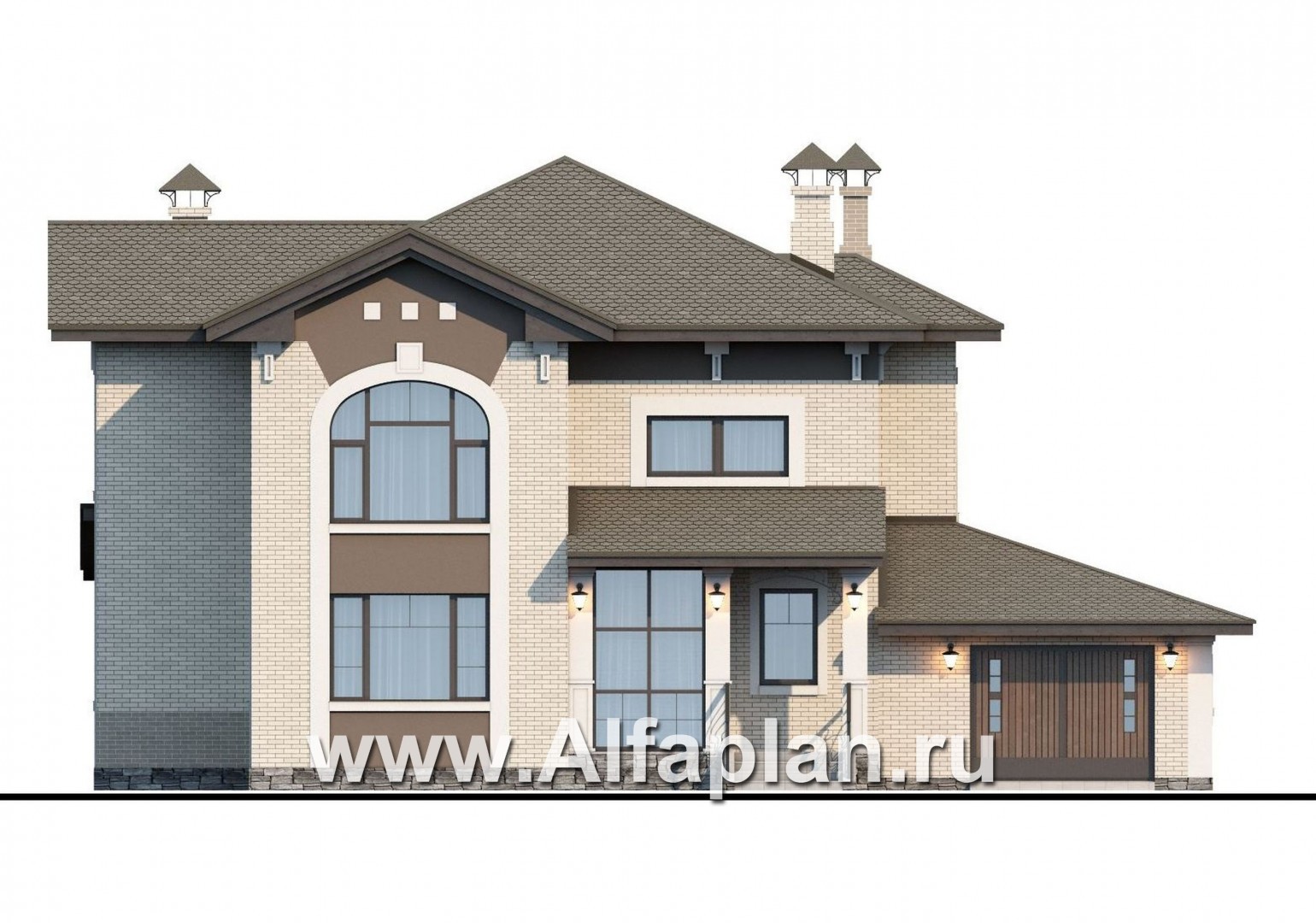

Вид спереди
Вид спереди

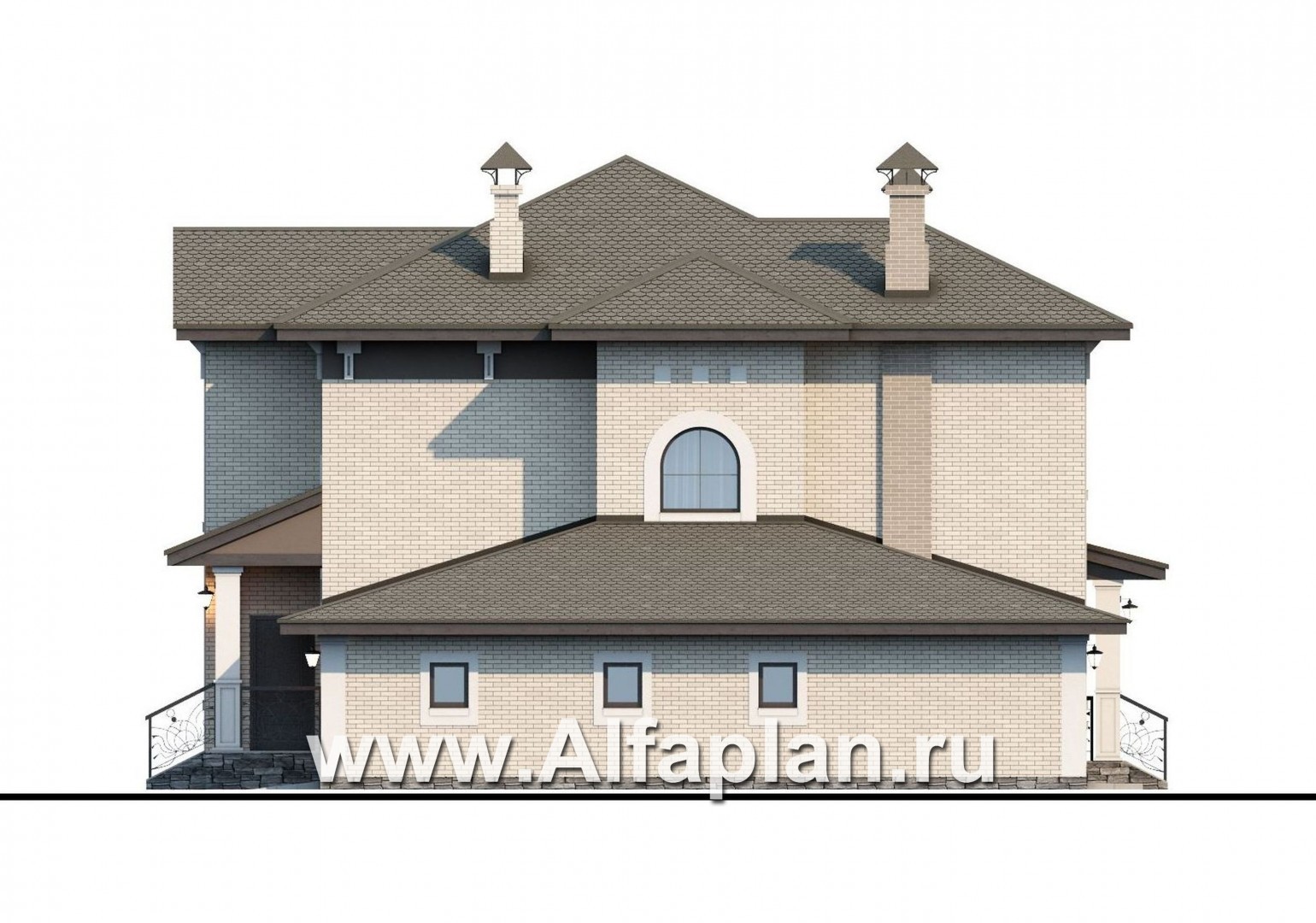

Вид справа
Вид справа

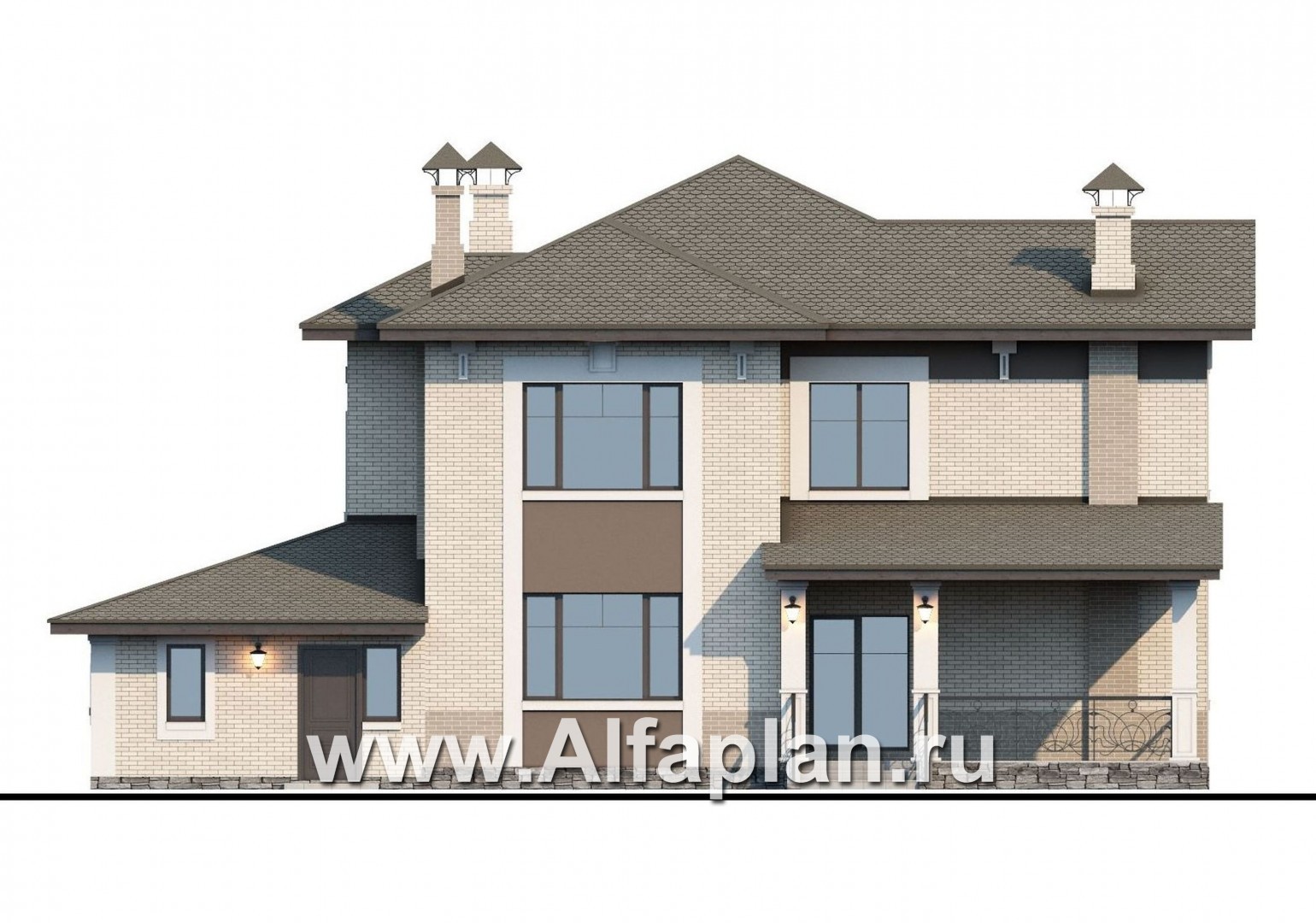

Вид сзади
Вид сзади

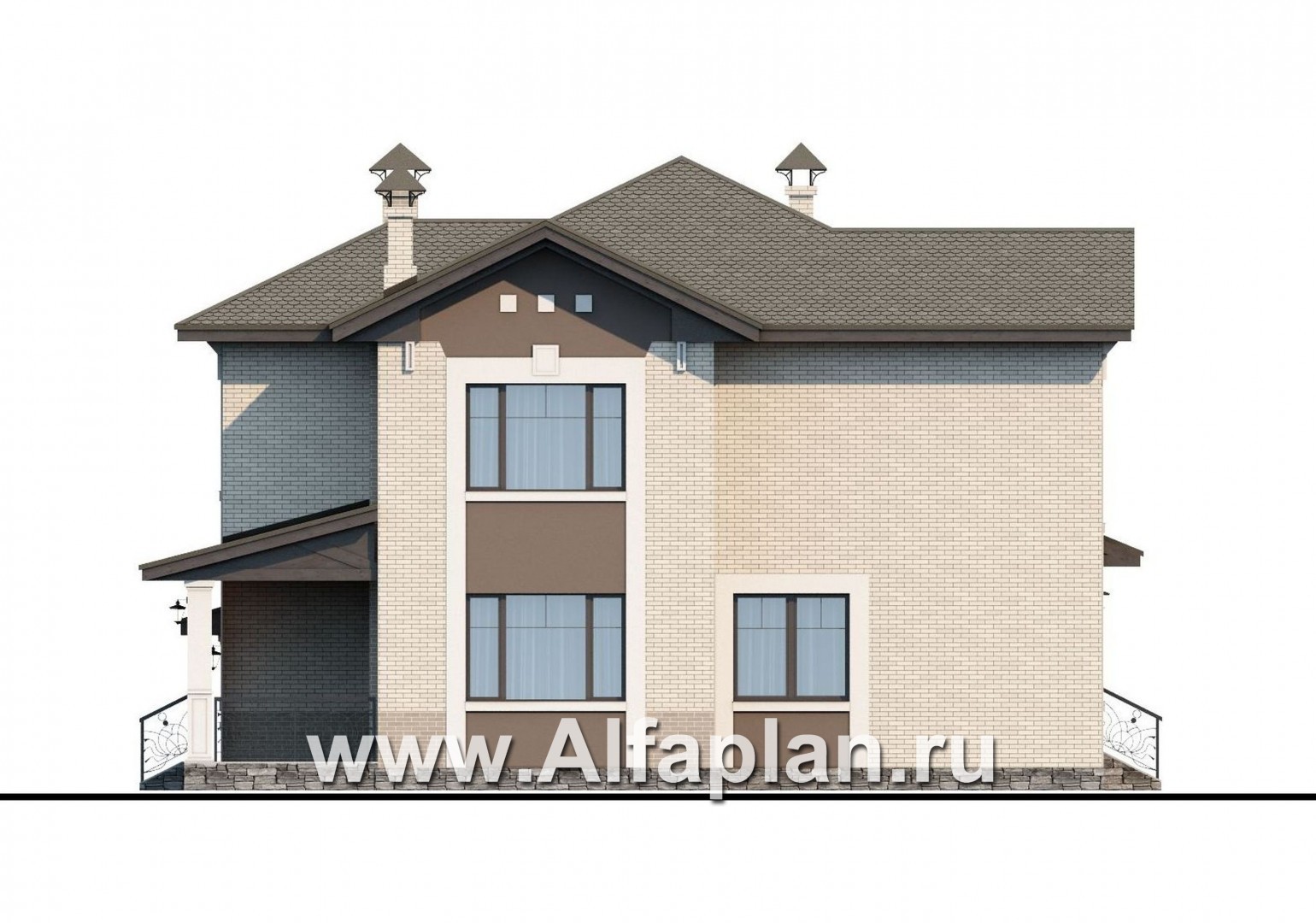

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

55.3 (толщина 250мм)  м3
Тип наружных стенгазобетон или кирпич (альтернативно)

129.5/131.2  м3
Тип внутренних стенгазобетон или кирпич (альтернативно)

31.5/31.9  м3
Тип перекрытиймонолитные ж/б над 1-ым эт, по дерев. балкам над 2-ым.

15.8  м3
Тип кровлибитумная черепица

296.9  м2
Наружная отделкалицевой кирпич

327.7  м2
Наружная отделка цоколяоблицовочный камень -18.8 м2

Высота домаот пола 1-го этажа

9.20  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Мощность котлас бойлером горячей воды

45 квт
Расчетная электр. нагрузкас учетом электроплиты

18.36 ква
Утеплительминеральная вата


Число поклонников модерна стабильно велико недаром: это беспроигрышный способ подчеркнуть свою индивидуальность, а также приблизиться к изменчивой и прекрасной природе. При этом не имеет значения, модерн ли это в чистом виде или лишь нюанс, намек, мимолетное вкрапление, как в случае с проектом коттеджа «Северная корона».

При первом взгляде на этот особняк приходят мысли, скорее, о классике: строгость и гармоничная простота очертаний, консервативная цветовая гамма как раз характерны для этого стиля. Кроме того, центральный входкирпичного (газобетонного) дома представляет собой вариацию на тему классического портика с колоннадой. Не противоречит общей концепции и великолепное арочное окно с имитацией замкового камня, украшающее высокий эркер на главном фасаде.

Однако при всем этом представленный здесь дом из кирпича (газобетона) выглядит актуально, современно, и достигается такой эффект именно за счет элементов стиля модерн. Самый значимый, пожалуй, – асимметричность элементов. Это касается как особенностей компоновки фасадов, так и геометрии кровли.

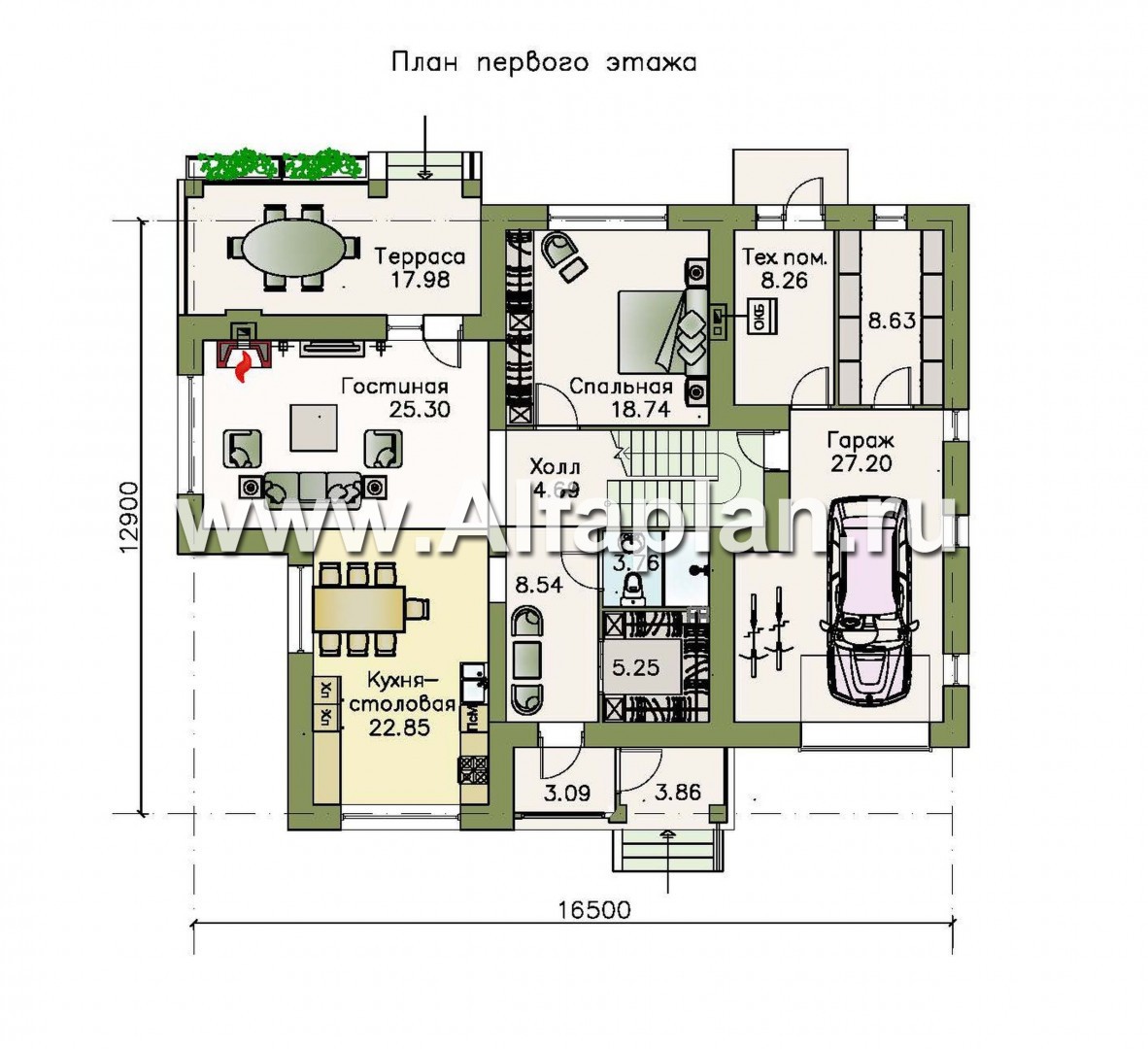

Рациональный подход к организации внутренней планировки первого этажа позволил гармонично соединить несколько функциональных зон. Под гостевую группу, согласно проекту дома из кирпича (газобетона), отведено все левое крыло: это кухня-столовая и гостиная со вторым светом, которые могут быть объединены в помещение студийного типа. Кроме того, элементом гостевой зоны является терраса, оборудованная выходом во двор.

Непосредственно к главному фасаду примыкают прихожая и гардеробная – помещения, для которых дефицит естественного освещения некритичен. На одной линии с ними, со стороны дворового фасада расположена приватная зона – изолированная спальня. Водоразделом для них служит холл с лестницей на второй этаж, занимающий центральное пространство дома.

Правое крыло отдано под теплый гараж и примыкающие к нему служебные помещения. Одно из них снабжено отдельным выходом во двор. Существует вариант без гаража – это проект 193A.

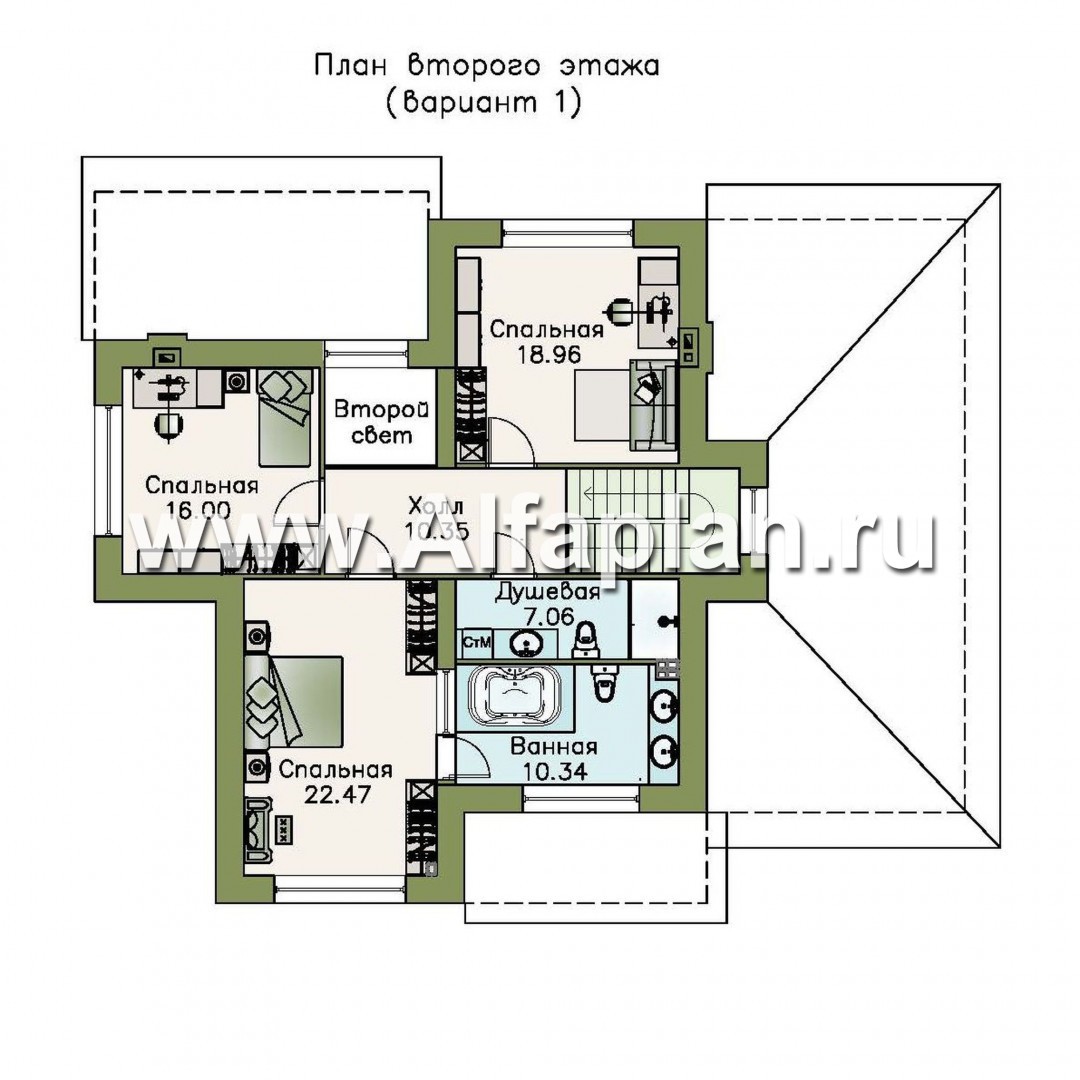

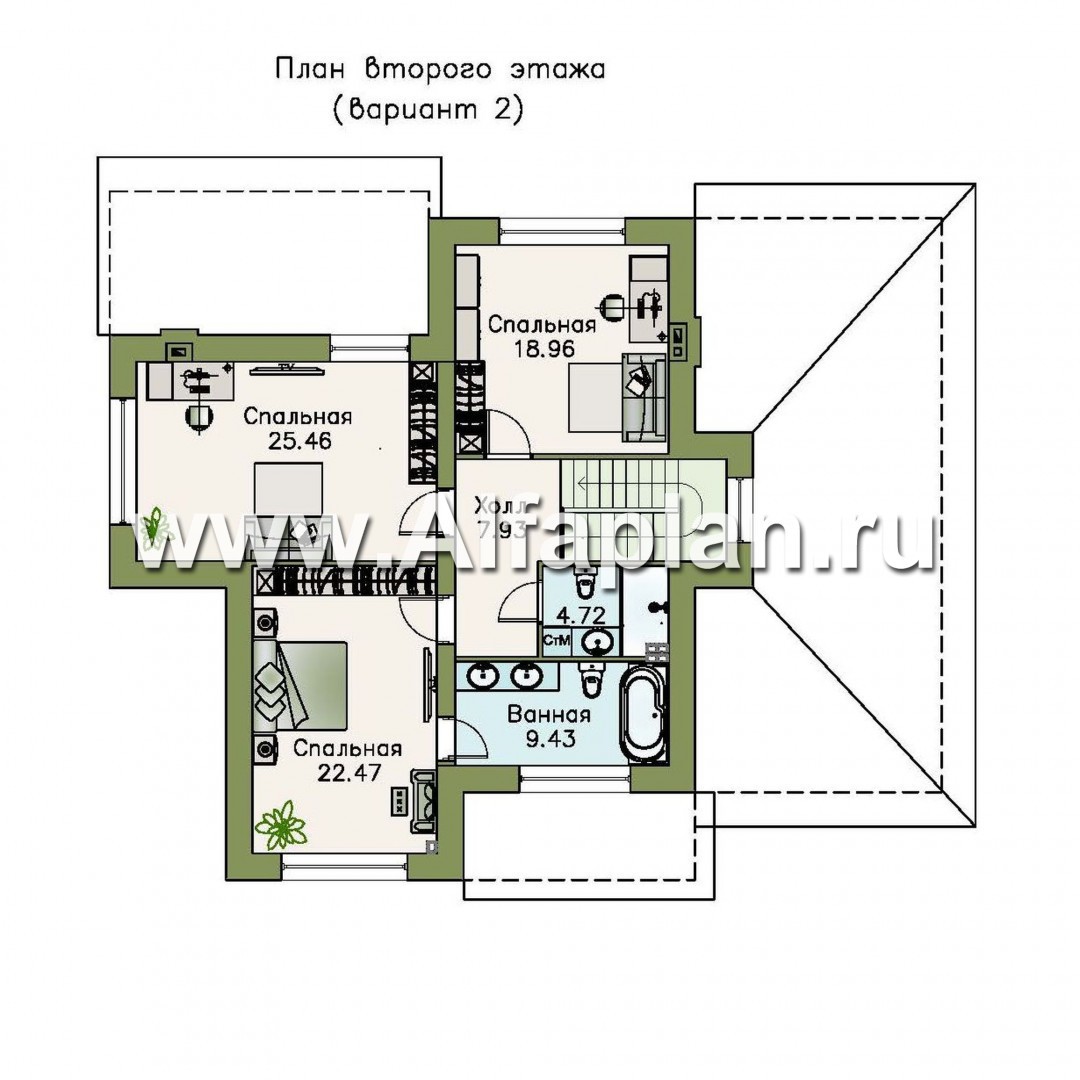

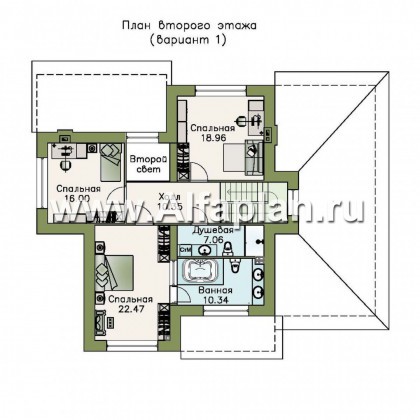

Второй этаж отдан под приватную зону. Проектом газобетонного (кирпичного) дома предусмотрены три спальни, причем из них значительно больше по площади и оборудована собственной ванной комнатой. На этаже расположен еще один санузел – общий. Все помещения выходят в холл, имеющий второй свет.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Мария из города Хабаровск написал(а) 08.11.2016:

Здравствуйте. Очень нравятся ваши проекты. И уже прикипели душой к 193В. Но, хотели бы уточнить: 1) можно отказаться от второго света, 2) можно осуществить перенос выхода из гаража в гардеробную? заранее спасибо.

Мария, здравствуйте,

рады, что Вы нашли подходящий проект в нашем каталоге. Отказаться от второго света не составит труда, достаточно будет сделать стандартное перекрытие, что технически выполнить даже проще, реализовать это смогут строители по месту. Что касается выхода в гараж из гардеробной, то гардеробная (и пол всего первого этажа) находится на 0,45м выше уровня пола гаража (пол гаража идет практически в уровень с землей для удобства въезда).Таким образом, чтобы в него войти, потребуется организовать лестницу с минимум 3мя ступенями (по проекту для спуска в гараж нужно спуститься по лестнице, идущей из холла 4,69м2). Если Вы готовы часть площади гардеробной (или гаража) отвести под такую лестницу, то вопрос будет решен. При необходимости мы готовы отобразить изменения в объеме паспорта проекта (на планах, фасадах и разрезах).

константин из города нефтеюганск написал(а) 10.11.2013:

Здравствуйте. За последние 3 месяца рассмотрели всевозможные сайты с проектами домов. Ваш объективно самый понятный и подробный. Можно ли в проекте 193 В добавить гараж для второй машины, из террасы сделать полноценную комнату, включая второй этаж. А террасу сделать с выходом из кухни. И сколько будет стоить доработка проекта? Заранее спасибо за ответ.

Константин, здравствуйте.
Благодарим за внимание к нашим проектам и обращение в нашу студию.
Увеличить вместимость гаража мы сможем в Паспорте проекта. Паспорт - это планы, фасады, разрез, пояснительная записка. В этом объеме мы сможем внести изменения, рабочий проект останется неизменным. Но для строителей возможно совмещение рабочей документации и Паспорта.
Превращение террасы в жилое помещение будет очень проблематично при реализации и выполнять такой вариант мы не советуем и сами не возьмемся за его выполнение.
