508A

"Одетта"- компактный дом для узкого участка

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
163.30131.0985.79
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)35900

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000


4.78020

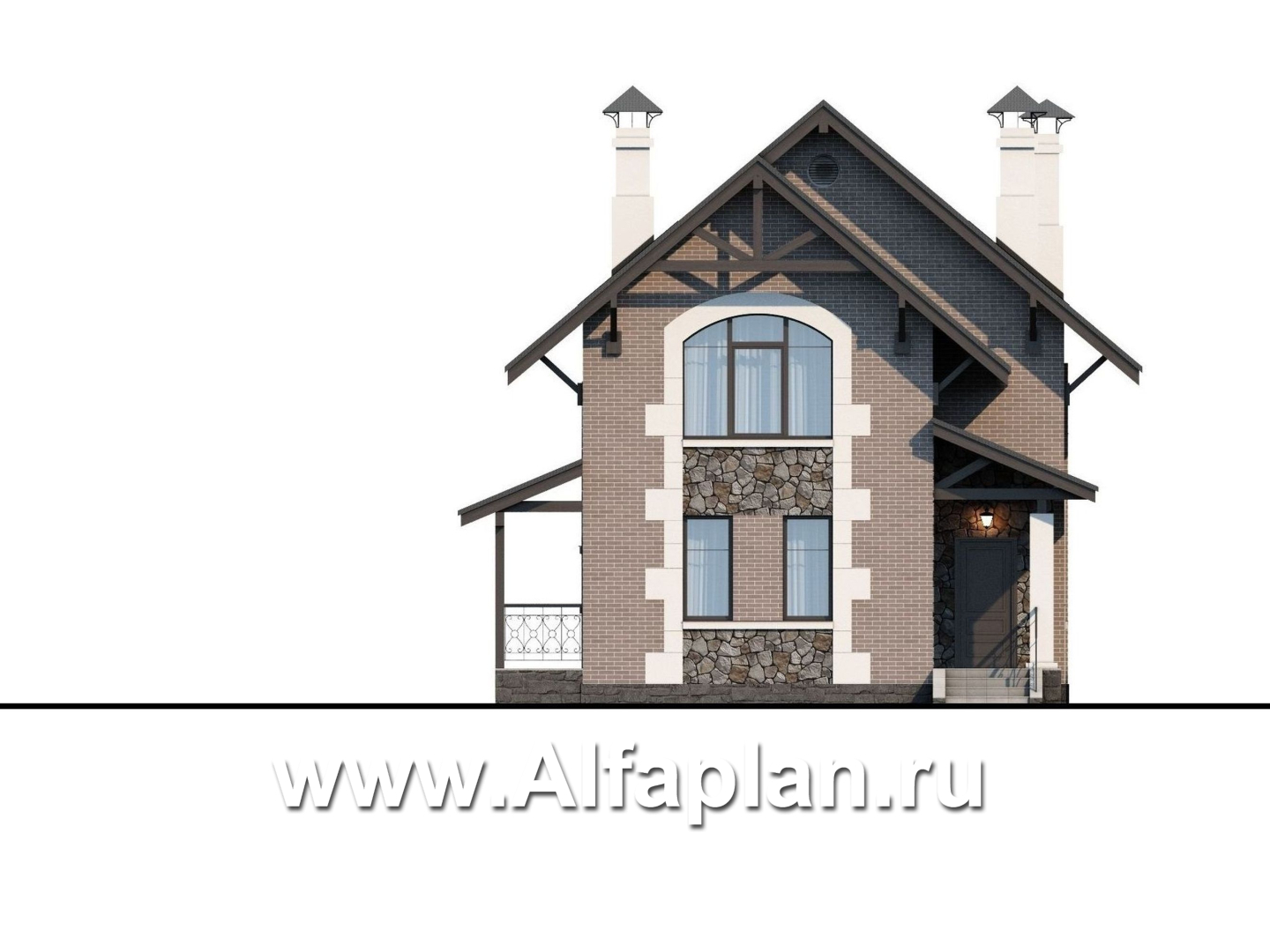

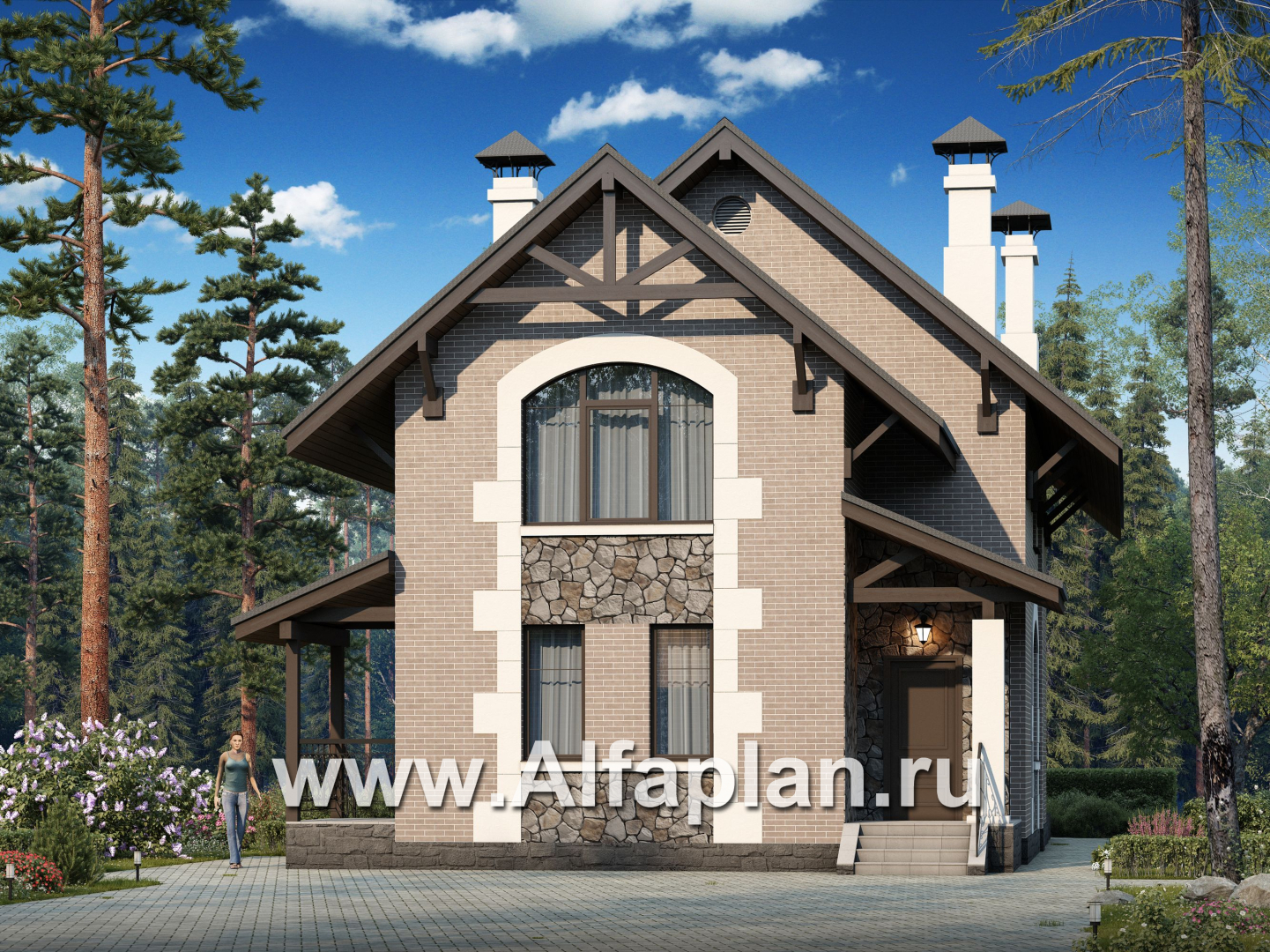

Вид спереди
Вид спереди

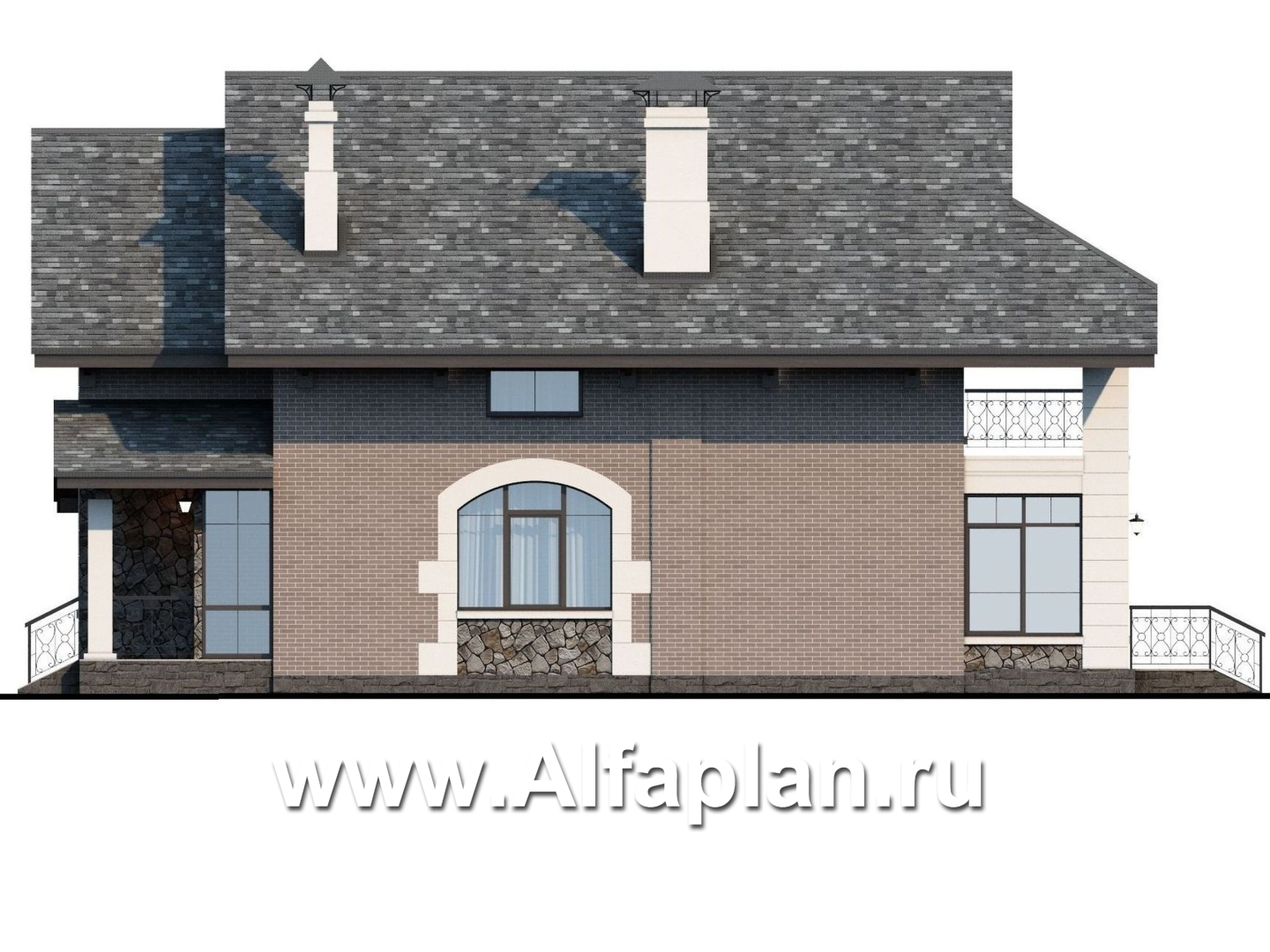

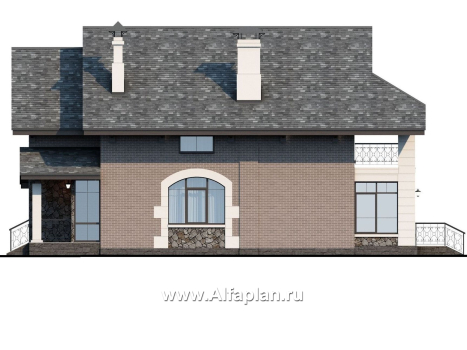

Вид справа
Вид справа

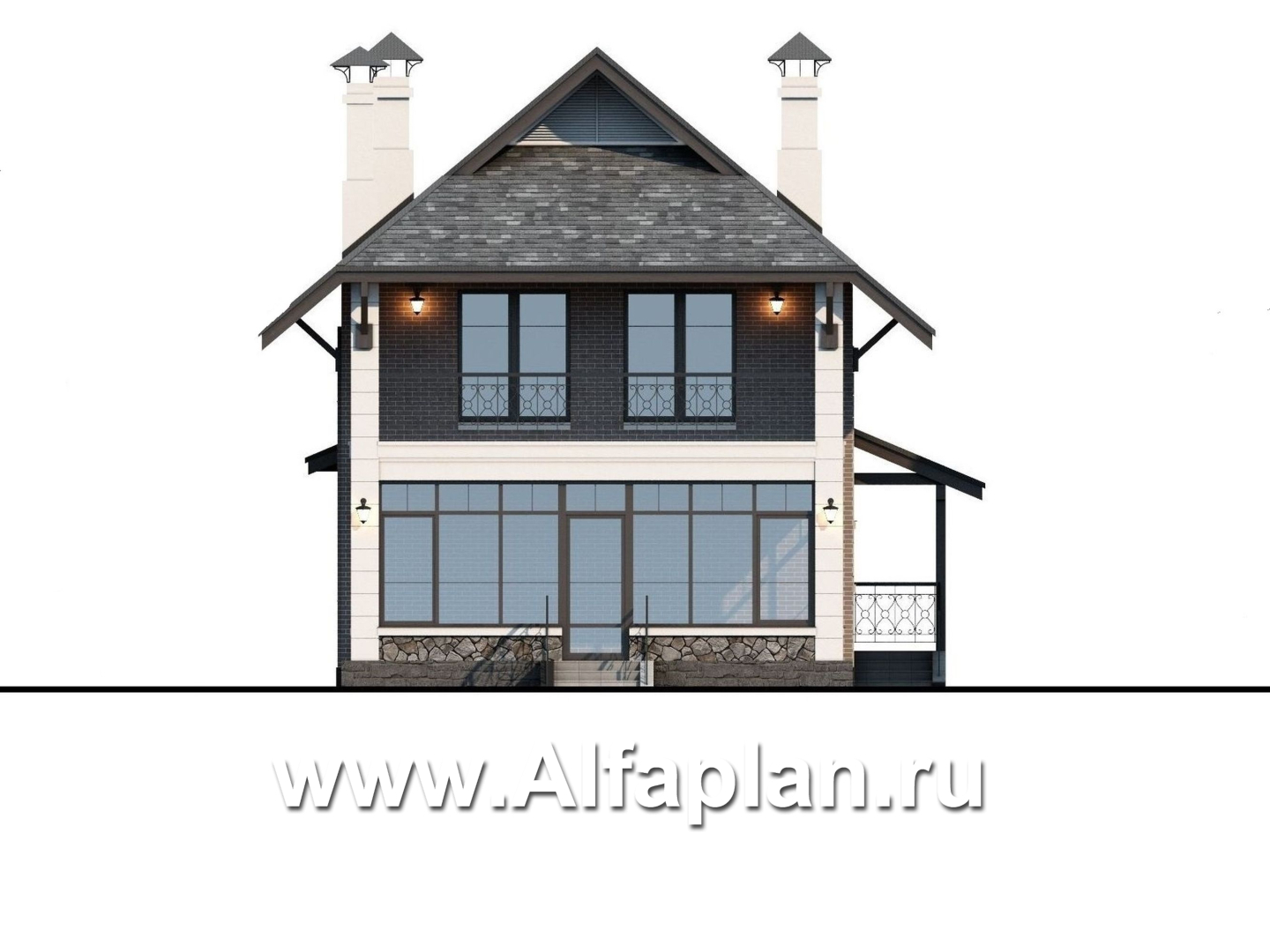

Вид сзади
Вид сзади

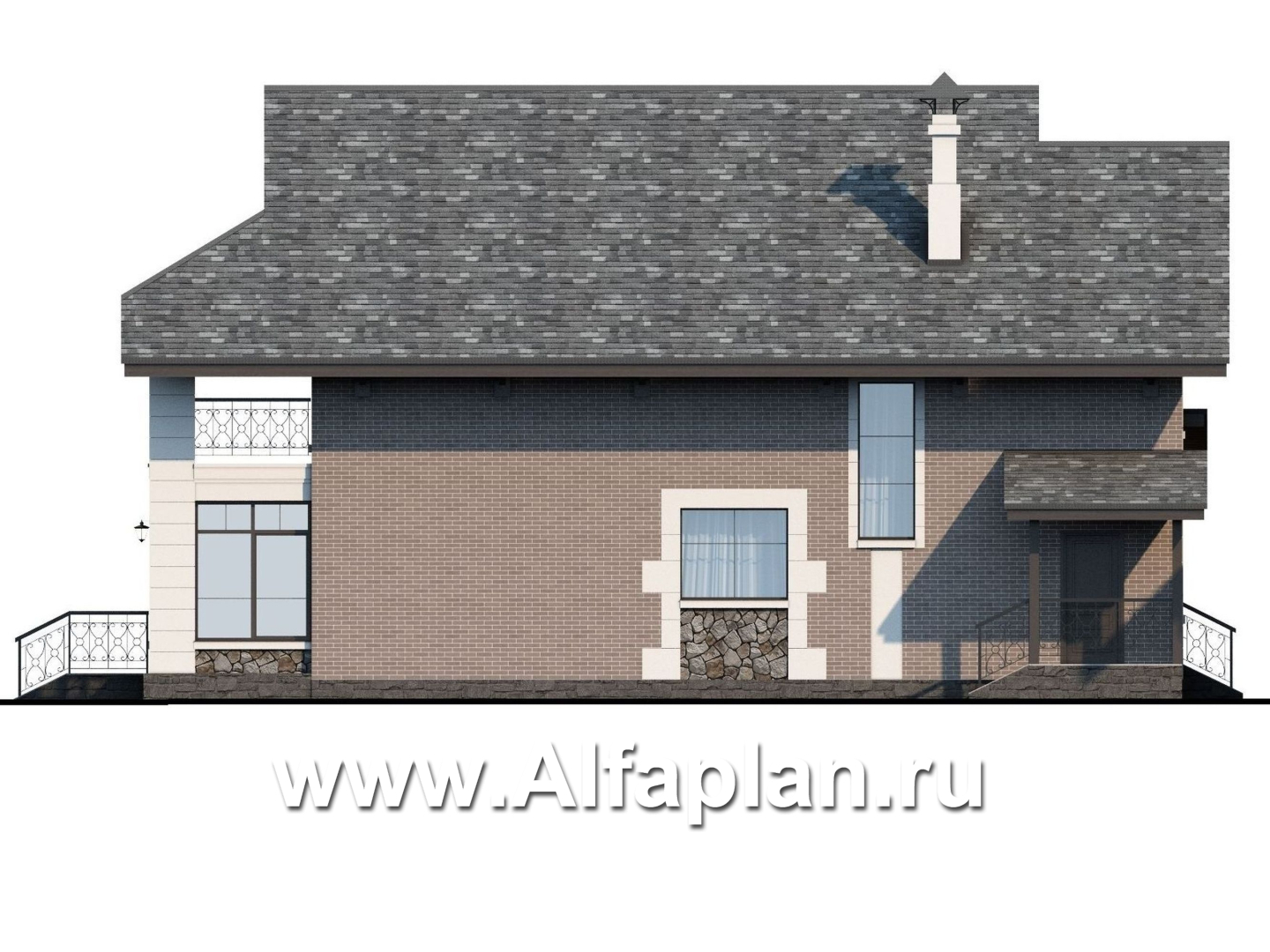

Вид слева
Вид слева

Дополнительные изображения к проекту:

Характеристики
Тип фундаментамонолитная ж/б плита

Тип наружных стенгазо(пено)бетон или пустотный кирпич(альтернативно)

Тип внутренних стенгазо(пено)бетон или пустотный кирпич(альтернативно)

Тип перекрытиймонолитное ж/б над 1-ым эт.

Тип кровлибитумная черепица

Наружная отделкалицевой кирпич

Наружная отделка цоколяоблицовочный камень

Утеплительминеральная вата

Окна

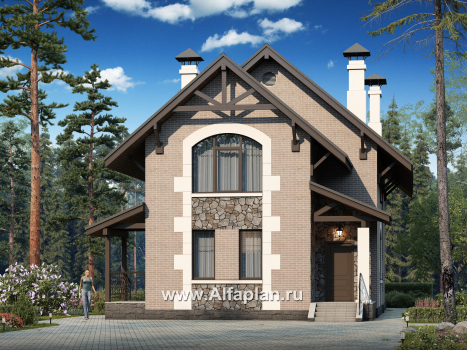

Небольшая ширина земельного участка – не повод отказывать себе в просторном и комфортном доме. Необходимо лишь подобрать проект, который позволяет компенсировать недостаток площади за счет достоинств планировки. Представленный здесь дом из пустотного кирпича (газо-, пенобетона) – вариант подобной постройки.

Облик этого дома несет несомненный отпечаток скандинавского стиля: обращают на себя внимание и простые очертания фасадов, и двухскатная кровля, и панорамные окна, обеспечивающие максимальный приток солнечного света. Присутствие декоративных элементов из рустового камня также не противоречит общей концепции. Между тем в дизайне фасадов этого кирпичного (газо-, пенобетонного) дома прослеживается еще и влияние классического стиля: стоит отметить эркер с фронтоном, украшенный эффектным окном и рустовкой.

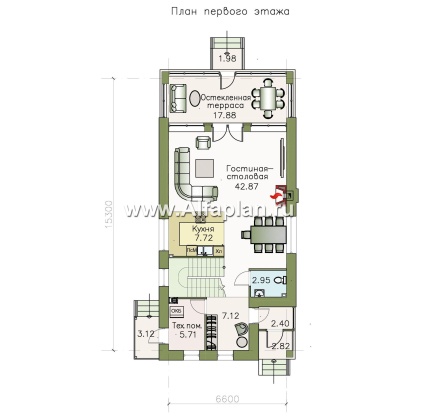

Проектом дома предусмотрено два этажа, в том числе жилая мансарда. Пространство первого этажа преимущественно занято гостиной-столовой с камином, которая смещена к дворовому фасаду. Функциональными элементами этого помещения являются лестница на второй этаж, а также кухня, которую при желании можно соединить с гостиной-столовой.

Гостевая зона, согласно проекту дома из пустотного кирпича (пено-, газобетона), расширена за счет остекленной террасы, занимающей все пространство дворового фасада. Ее размеров достаточно для размещения там уголка отдыха и дополнительной обеденной группы. Терраса снабжена собственным выходом во двор. При желании можно заказать вариант проекта с еще одной пристройкой – навесом для двух автомобилей (508B).

На первом этаже дома, кроме прочего, нашлось место для вспомогательных помещений – это хозблок с собственным выходом со стороны бокового фасада, а также стандартный блок, состоящий из центрального входа, тамбура и прихожей с гардеробной. Прихожую предполагается оборудовать уголком отдыха.

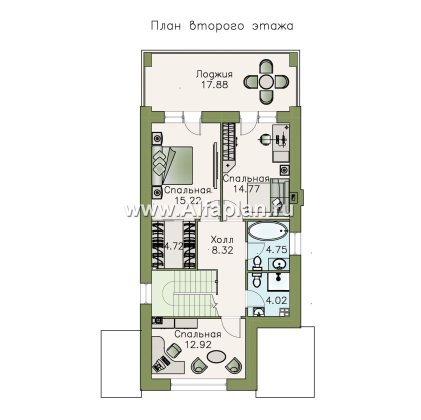

На втором этаже, согласно проекту кирпичного (пено-, газобетонного) дома, разместилась приватная группа, представленная тремя спальнями. Помещения со стороны дворового фасада, являющиеся смежными, выходят на общую лоджию. Одна из спален снабжена собственной гардеробной.

Все помещения на этаже, включая два санузла общего пользования, сгруппированы вокруг холла.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Елена написал(а) 19.07.2017:

Вопрос по проекту 508A Прошу по данному проекту сообщить : ( для понимания можно ли строить такой дом на моем уч-ке) -высота дома от земли до конька -класс конструктивной пожарной опасности -степень огнестойкости -материал наружных стен -строительный объем -площадь здания -площадь застройки, спасибо

Елена, здравствуйте.

Высота дома в коньке 9.7 м (от уровня земли). По проекту наружные стены разработаны в нескольких вариантах, что позволяет адаптировать проект к различным климатическим условиям. В наружные стены заложен газо(пено)бетон - 375(400) мм.( характеристики блока объемный вес -500 кг/м3, марка на прочность В3.5), и пустотный кирпич - 380мм.(альтернативно). Далее предусмотрен слой утеплителя 50-100 мм, толщина которого зависит от климатической зоны строительства, воздушный зазор -30-40 мм. и лицевой кирпич -85-120 мм. (штукатурка). К письму приложены Пояснительная записка с описанием запрошенных Вами характеристик.
Любовь написал(а) 04.01.2017:

Вопрос по проекту 508A Здравствуйте! Заинтересовалась Вашим проектом 508 А,но есть ряд вопросов:1.подходит ли данный проект для участка шириной 13 метров? 2.в проекте предусмотрен ленточный монолитный фундамент или это дополнительный заказ? 3.что выгоднее-мансардный или полноценный 2-й этаж?4.какова высота потолка 1-го этажа и мансардного скоса? Спасибо!

Любовь, добрый день,

1.Габаритные размеры этого дома( с учетом толщины наружных стен) -7.6 м. Если не принимать в расчет крыльцо котельной, то для участка 13 м дом проходит с трудом. По нормам до границ участка должно быть 3. м, в данном случае получается 2.7 м. Важно понимать насколько жесткие требования по планировке в зоне Вашей застройки, что бы в дальнейшем у Вас не возникло проблем. 2. Ленточный монолитный фундамент - это дополнительная конструкция, в основном комплекте чертежей разработана фундаментная плита под всем домом толщиной 250 мм. 3.В этом доме практически полноценный по высоте 2-ой этаж. Отметка низа потолка +6.3 м,, уклон начинается на высоте +5.82 м, полная высота 2.7 м. Высота 1-го эт. -3.0 м. По поводу экономичности нет однозначного ответа. В случае полного 2-го этажа расход стенового материала несколько больше, площадь кровли меньше, в мансардных домах наоборот.

Сергей дополнительно из города С-Петербург написал(а) 24.04.2016:

Вопрос по проекту 508A Здравствуйте! Подскажите, какова высота данного строения, высота потолков на этажах? Возможно ли добавить оконный проем на первом этаже?

Сергей, здравствуйте.

Высота дома в коньке -9.11 м, отметка земли - - 0.6 м. Высоты этажей ( в чистоте от пола до потолка) -1-ый эт. -3.0 м, 2-ой-2.7 м. Второй этаж практически полноценный по высоте, уклон начинается на высоте 2.5 м от пола. Проект имеет 100% готовность всех разделов в прямом и зеркальном вариантах и может быть предоставлен в кратчайшие сроки.
