508B

"Одетта" - компактный дом с навесом для машины

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
163.30131.0985.79
Площадь гаража - навеса, м2
49.0 (не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)36000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

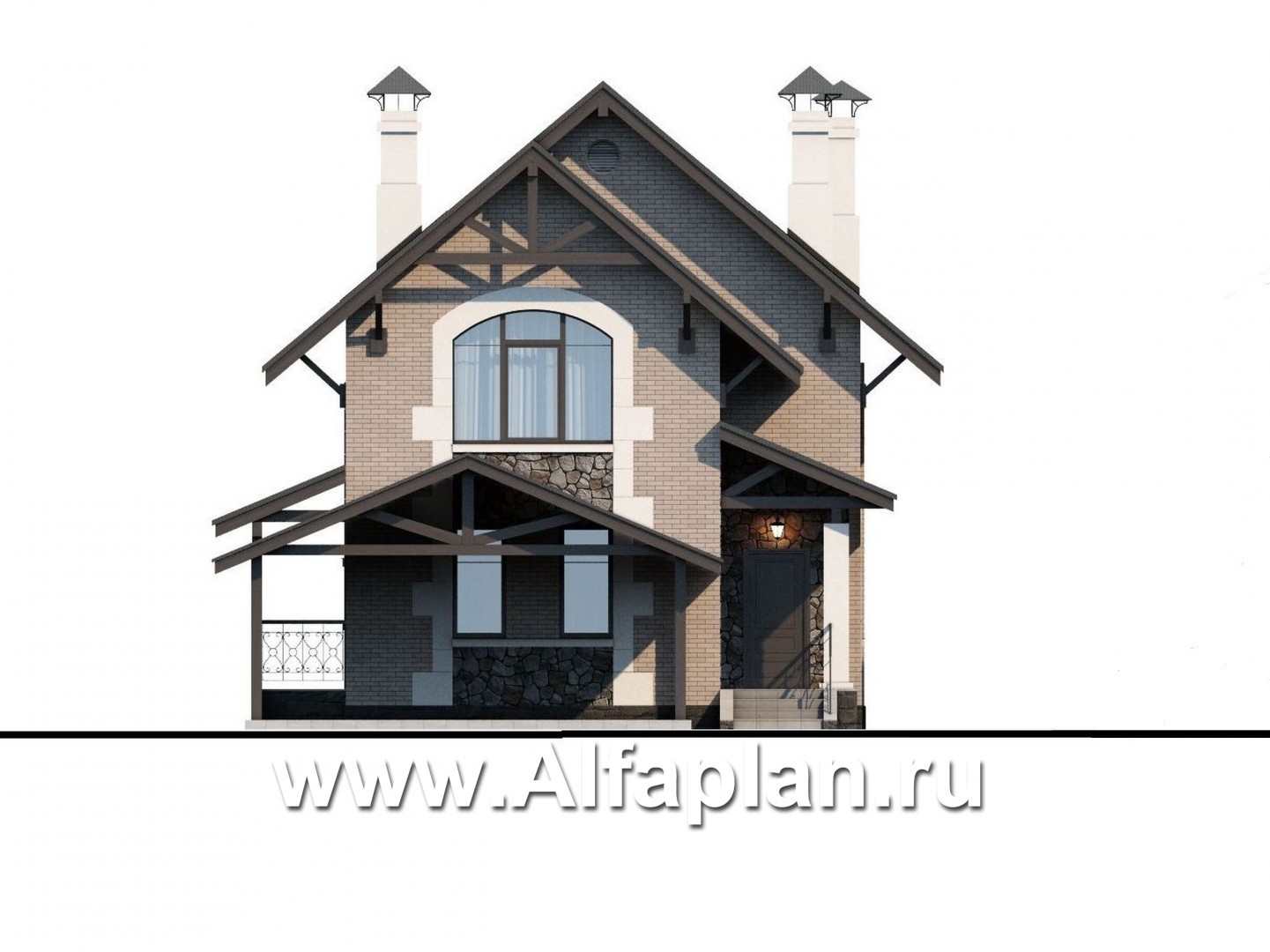

Вид спереди
Вид спереди

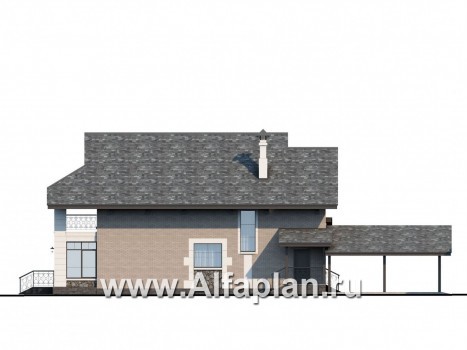

Вид справа
Вид справа

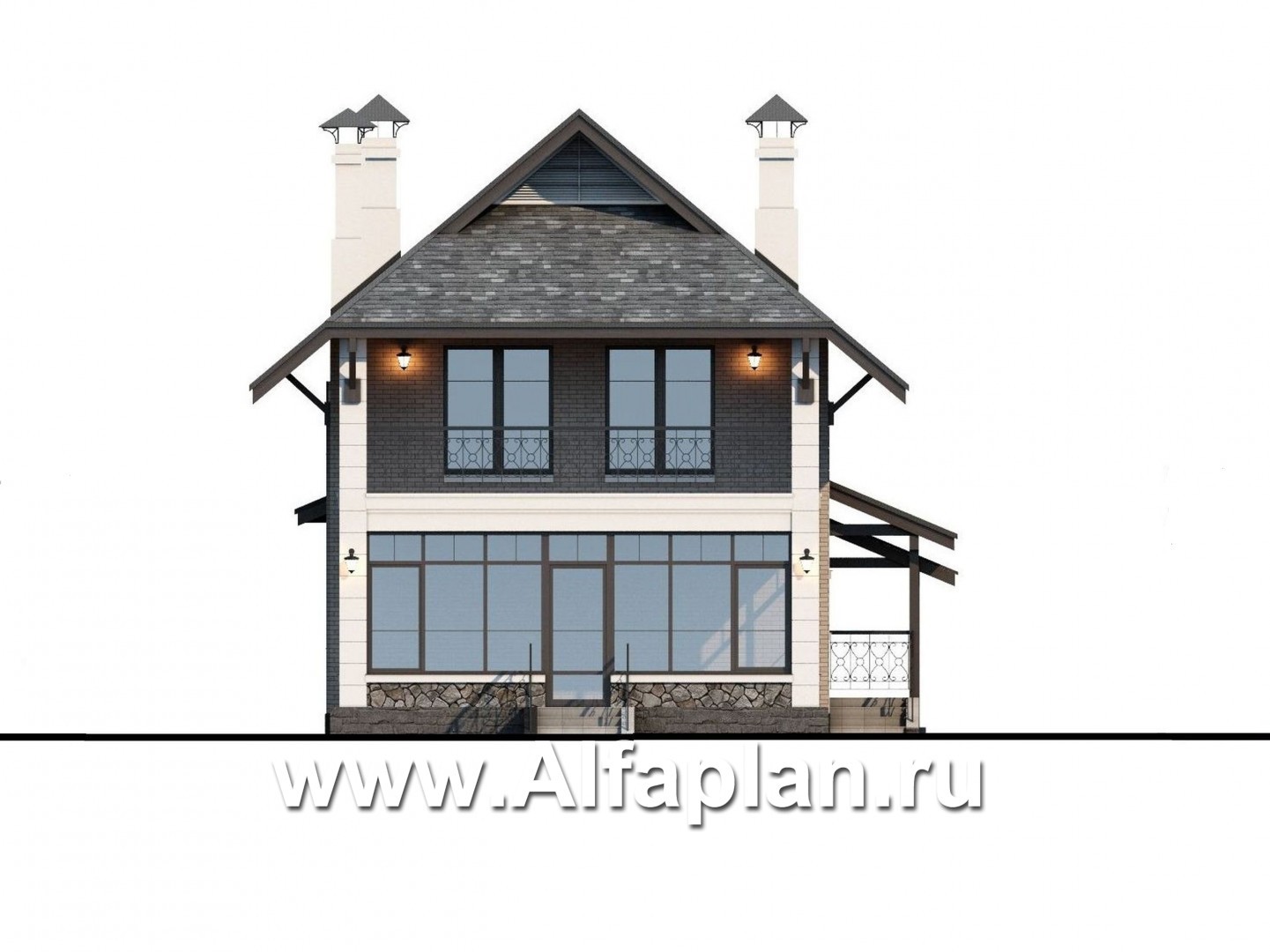

Вид сзади
Вид сзади

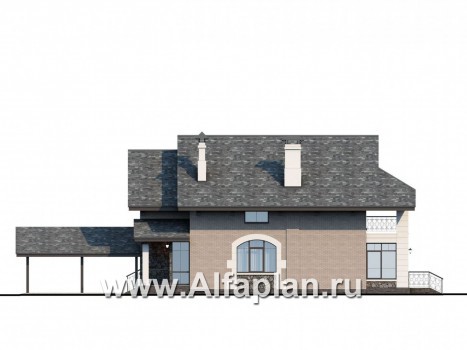

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

Тип наружных стенгазо(пено)бетон или пустотный кирпич(альтернативно)

Тип внутренних стенгазо(пено)бетон или пустотный кирпич(альтернативно)

Тип перекрытиймонолитное ж/б над 1-ым эт.

Крышамансардная, стропильная конструкция

Наружная отделкалицевой кирпич

Наружная отделка цоколяоблицовочный камень

Утеплительминеральная вата

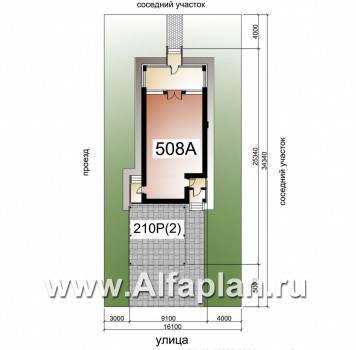

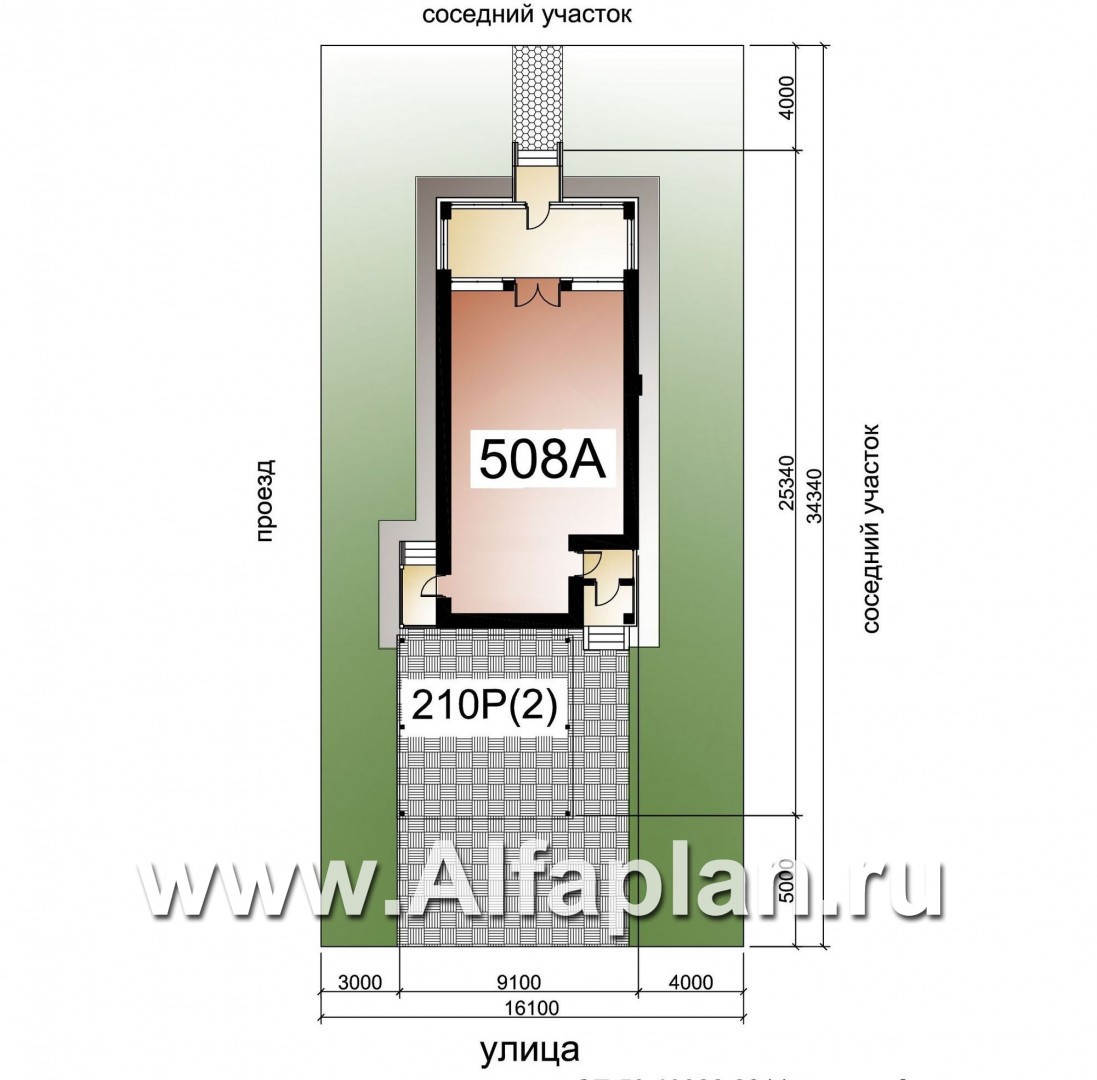

Как разместить на узком участке не только полноценный дом, но и навес для двух автомобилей? Ответ на этот вопрос вовсе не кажется сложным – стоит взглянуть на представленный здесь проект коттеджа.

Этот дом из пустотного кирпича (газо-, пенобетона) выглядит небольшим – за счет узких главного и дворового фасадов. Однако, за счет вытянутого пятна постройки, в этом доме удалось разместить все необходимое для комфортного проживания семьи из нескольких человек. Автомобильный навес находится со стороны главного фасада: при желании можно заказать проект и без навеса (508A).

В облике этого дома соединились два, казалось бы, несоединимых стиля – скандинавский и классический. С одной стороны – характерная для северно-европейской архитектурной традиции двухскатная кровля, панорамные окна и декоративные элементы, выполненные из рустового камня. С другой – высокий эркер с фронтоном и оконным проемом в форме усеченной арки, а также характерная для классики рустовка.

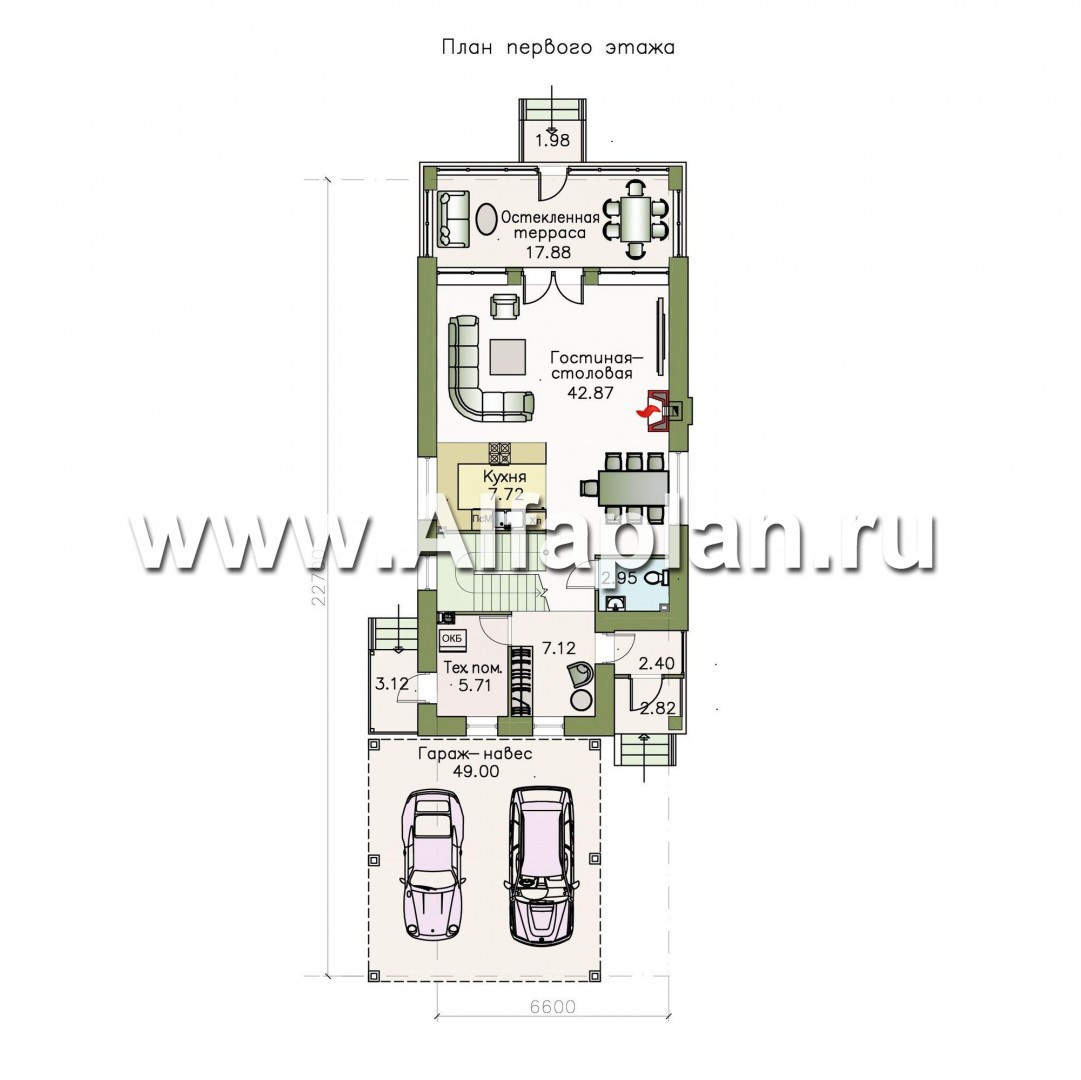

Проектом кирпичного (газо-, пенобетонного) дома предусмотрен один полноценный этаж и жилая мансарда. Особенности планировки первого этажа диктуются расположением навеса для двух автомобилей. Он пристроен к главному фасаду, а значит, все внутренние помещения, примыкающие к нему, закономерно будут испытывать недостаток солнечного света. По этой причине сюда смещена вспомогательная группа: это хозблок, снабженный собственным выходом со стороны бокового фасада, а также центральный вход, тамбур, прихожая с гардеробной.

Гостевая зона смещена к дворовому фасаду и в основном представлена просторной гостиной-столовой с камином. Ее элементами являются лестница на второй этаж, а также кухня, которая при желании может стать элементом гостевого студийного помещения. Из гостиной-столовой, согласно проекту дома из пустотного кирпича (пено-, газобетона), можно попасть на остекленную террасу, которая оборудована собственным выходом во двор. Размеры пристроенного помещения позволяют разместить там дополнительную обеденную группу.

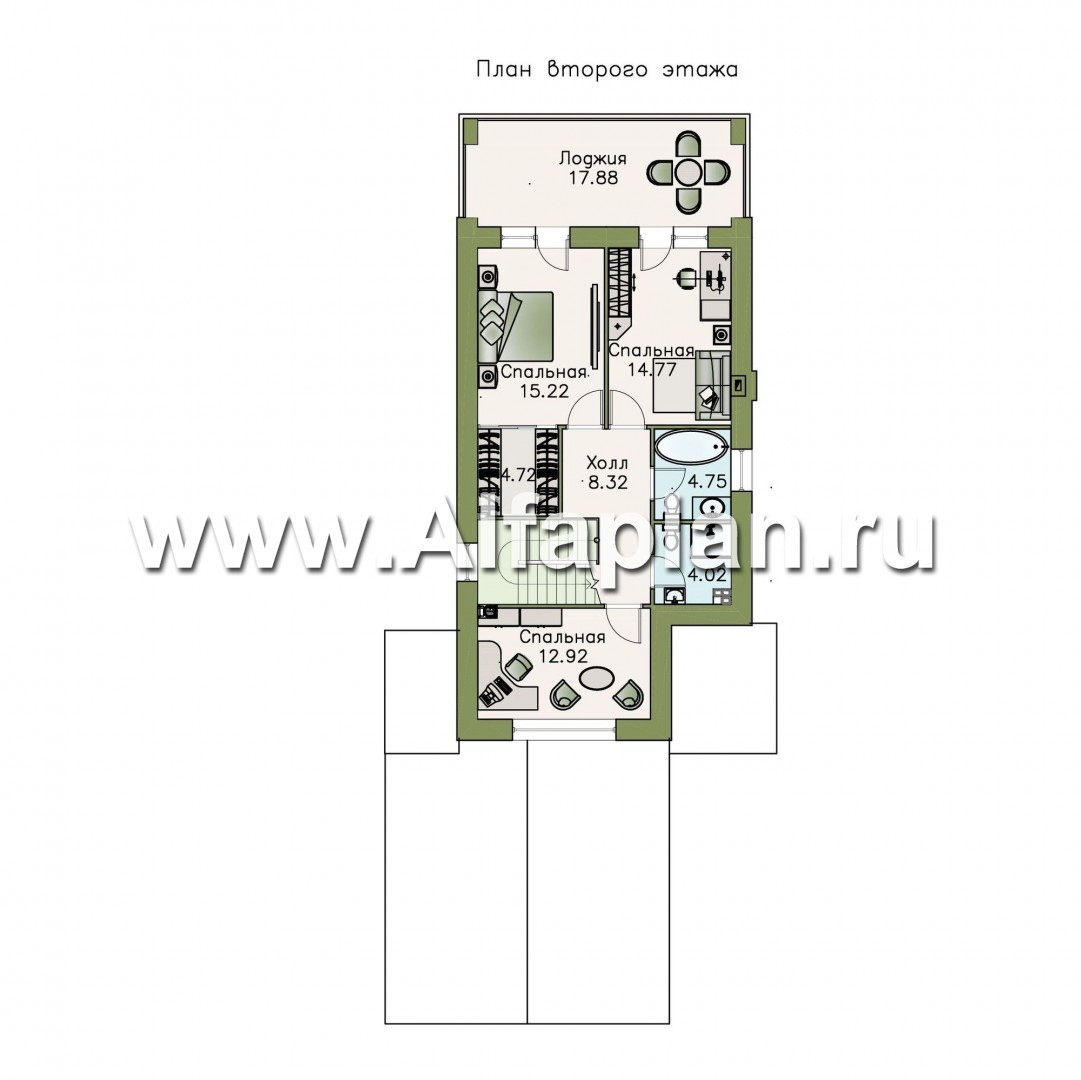

На мансардном этаже этого кирпичного (пено-, газобетонного) дома находится приватная группа, которая представлена тремя спальнями. Изолированная малая спальня выходит на главный фасад, две других являются смежными и располагают выходами на общую лоджию со стороны дворового фасада. Одно из смежных помещений располагает собственной гардеробной.

Смысловым центром второго этажа является холл, вокруг которого сгруппированы все помещения, включая два санузла общего пользования.
