194A

"Роза ветров" - современный загородный дом

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
179.70156.7498.67
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)34000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

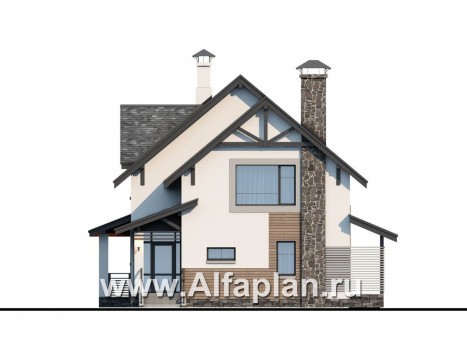

Вид спереди
Вид спереди

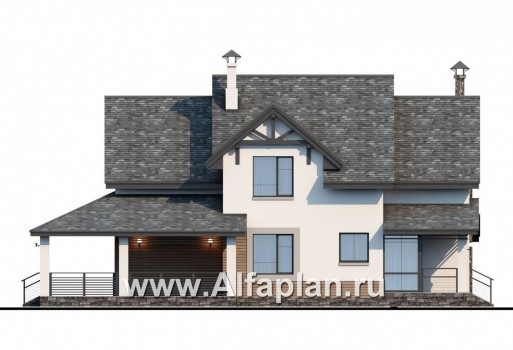

Вид справа
Вид справа

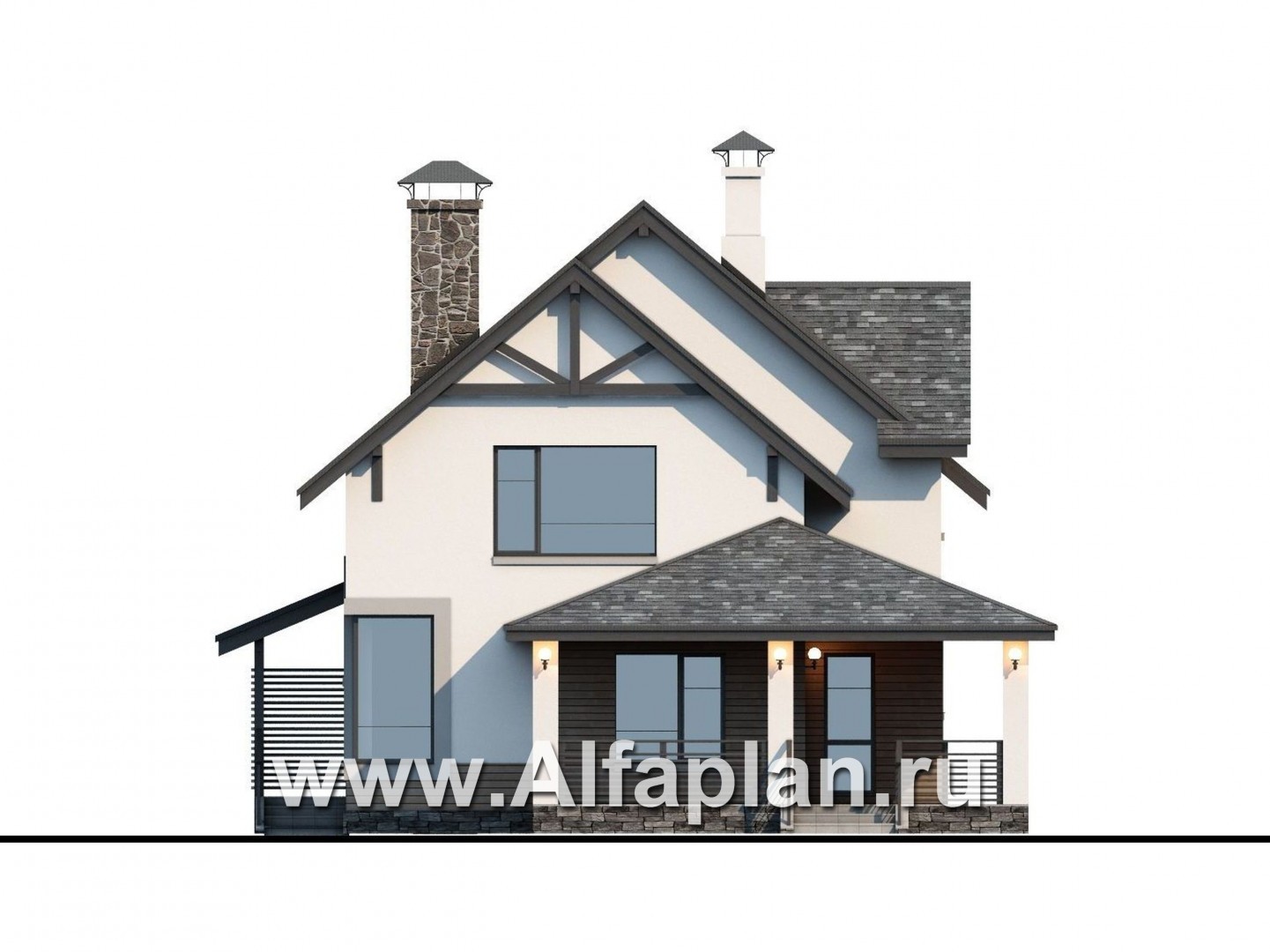

Вид сзади
Вид сзади

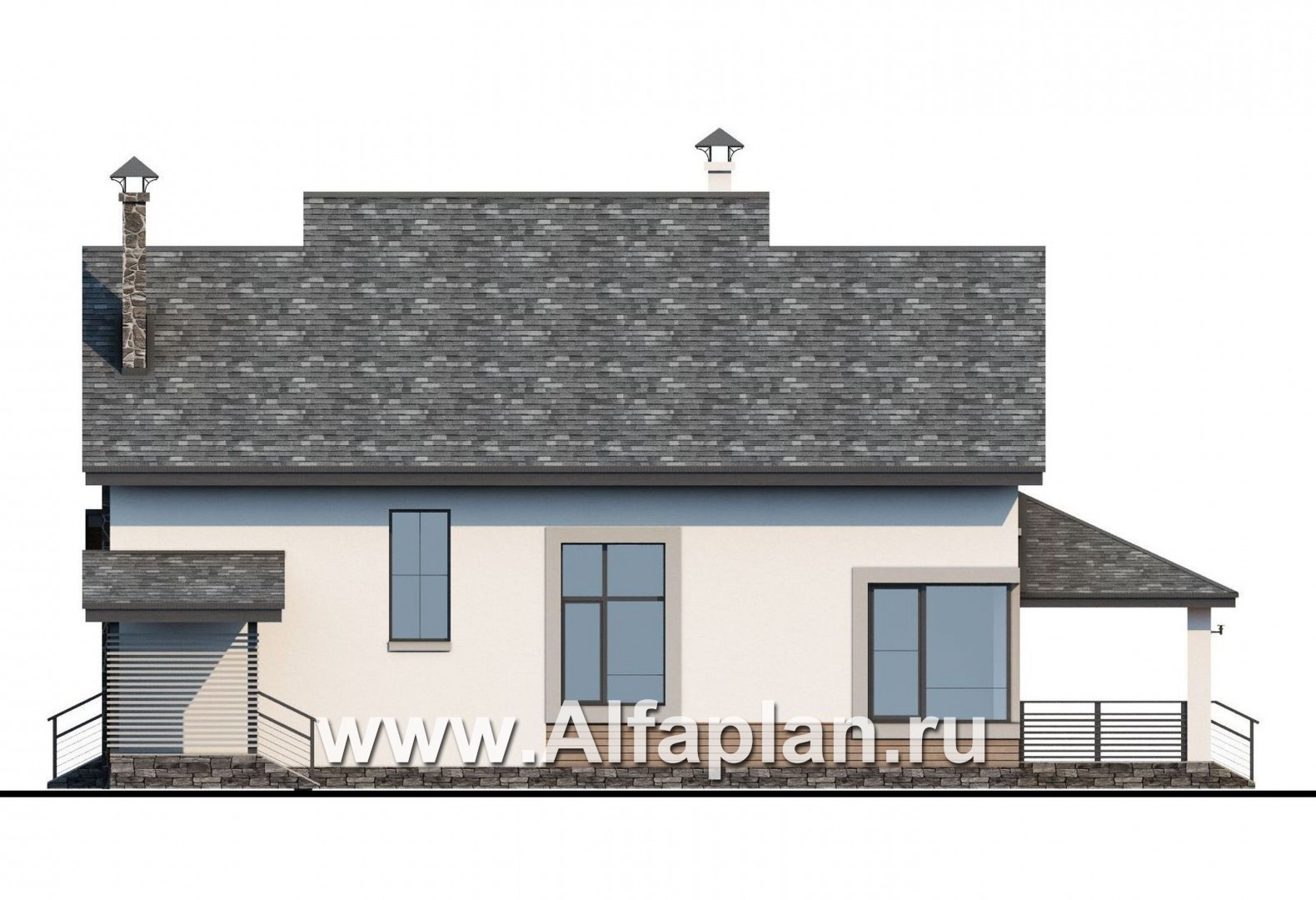

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

Тип наружных стенгазобетон или кирпич(альтернативно)

Тип внутренних стенгазобетон или кирпич(альтернативно)

Тип перекрытиймонолитные ж/б

Крышасропильная конструкция

Тип кровлибитумная или натуральная черепица

Наружная отделкадекоративная штукатурка

Наружная отделка цоколяоблицовочный камень

Утеплительминеральная вата


Что подразумевается под фразой «современный дом»? Пожалуй, высочайшая степень свободы в выборе архитектурных форм и цветовых решений, возможность легко экспериментировать со стилями. Ну, а конечной целью становится возведение постройки, которая имеет не только впечатляющий внешний вид, но и рационально организованную планировку.

Проект коттеджа «Роза ветров» – образчик современного подхода к архитектуре. С одной стороны – четкие параллели со средневековыми традициями. Светлые оштукатуренные поверхности в сочетании с контрастными внешними сваями, подчеркивающими геометрию кровли, напоминают о знаменитых фахверковых конструкциях. Декоративные элементы, выполненные из крупного рустового камня, также ассоциируются с монументализмом, весомостью средневековой архитектуры. С другой стороны – устремленность вверх, легкость, подчеркнутая декоративными элементами из дерева. И, конечно, восхитительная небрежность асимметрии, причем касается это как особенностей дизайна фасада, так и тонкостей расположения архитектурных элементов.

При взгляде на главный фасад этого дома из кирпича (газобетона) создается ощущение, что перед нами весьма компактная постройка. Это не так, нужные габариты достигаются за счет большой протяженности боковых фасадов. Иными словами, дом идеален для узкого участка, и эта особенность внесла свои коррективы в планировку.

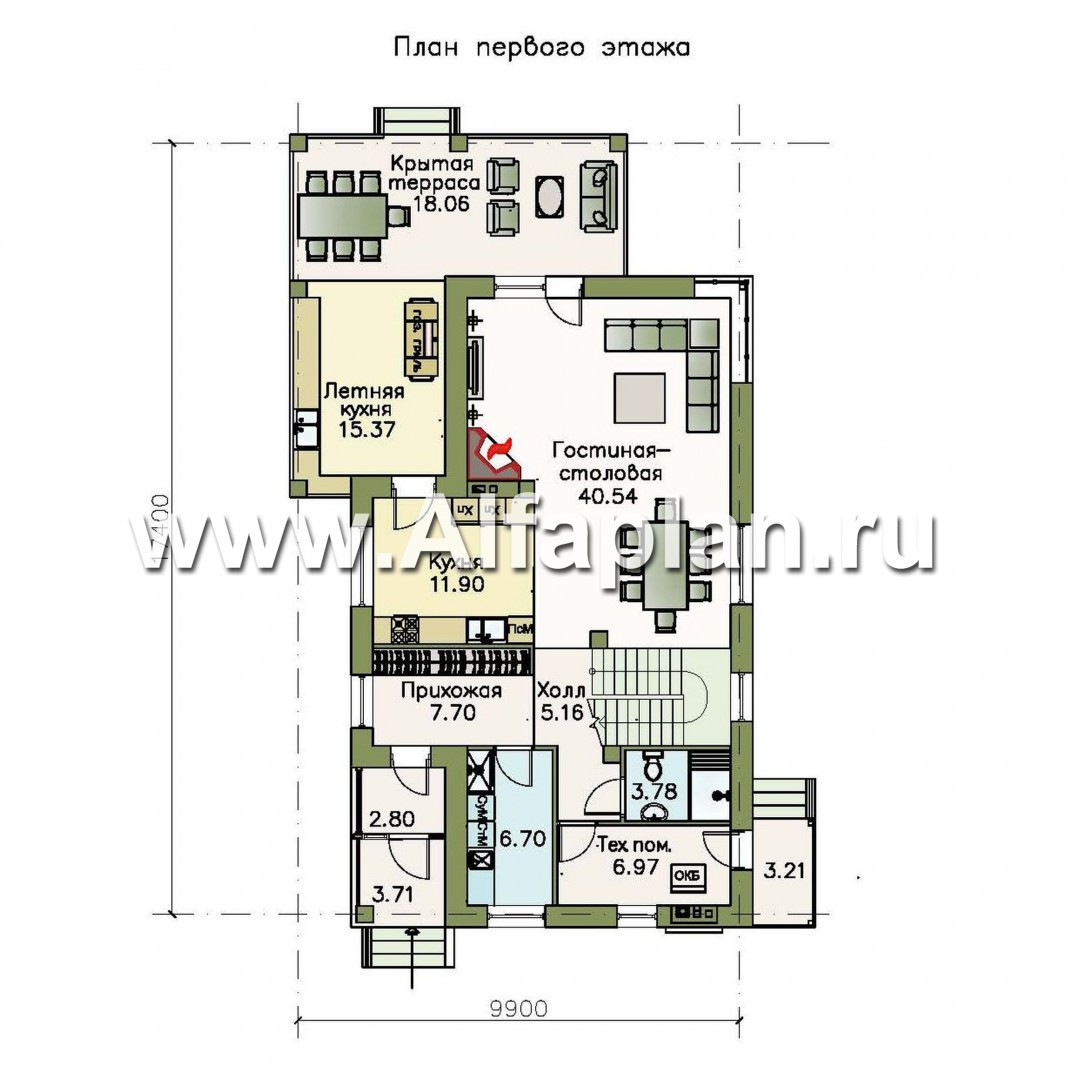

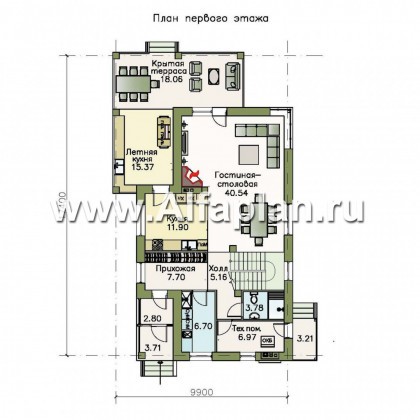

Согласно проекту кирпичного (газобетонного) дома, гостевая зона, занимающая основное пространство первого этажа, смещена к дворовому фасаду. Это Г-образная гостиная-столовая со вторым светом, оборудованная угловым камином, а также примыкающая к ней кухня. Эти два помещения могут быть объединены в студию. В теплое время года процесс приготовления пищи переносится на пристроенную летнюю кухню, а место для трапез – соответственно на крытую террасу, оборудованную отдельным выходом во двор.

Холл с лестницей на второй этаж вместе с прихожей смещены к главному фасаду. Здесь же проектом дома из газобетона (кирпича) предусмотрено хозяйственное помещение, оборудованное собственным выходом.

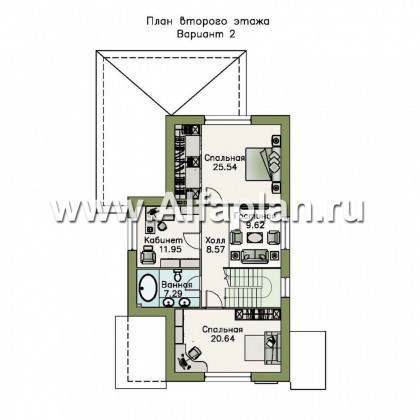

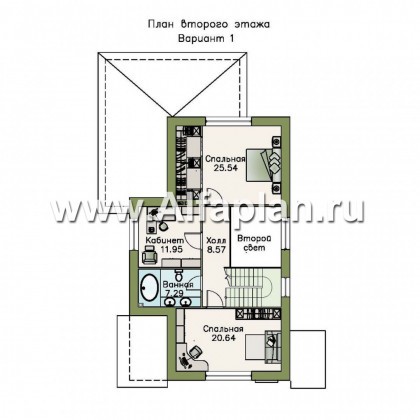

На втором этаже расположилась приватная зона, представленная двумя спальнями, не равноценными по площади, а также изолированным кабинетом. Все помещения вместе с общим санузлом сосредоточены вокруг холла со вторым светом. Существует вариант и без двухсветного пространства – в этом случае холл на втором этаже этого кирпичного (газобетонного) дома расширяется за счет дополнительного уголка отдыха.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Наталия из города Брянск написал(а) 09.01.2014:

Доброго дня! Рассматриваю как вариант проект "Роза ветров", замечательная планировка для моего участка, но мне бы хотелось чтобы было эксплуатируемое чердачное помещение. Возможна ли такая доработка этого проекта вашими архитекторами или силами строителей по месту? Очень нужно!Спасибо!

Наталья, здравствуйте.
Это проект мансардного дома, т.е второй этаж имеет не полноценную высоту по все площади потолка, уклон потолка начинается на высоте 1.9 м от пола при полной высоте 2.7 м.
Потолком при таком решении служит подшивка под стропильных балок. К тому же в этом доме небольшая высота чердака, она недостаточна для его полноценной эксплуатации.
По проекте на чердак ведет лаз из холла второго этажа и выдвижная лестница.
