166A

"Эль-Ниньо" - современный дом с террасами

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
163.80150.19103.33
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)34900

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000


4.67849

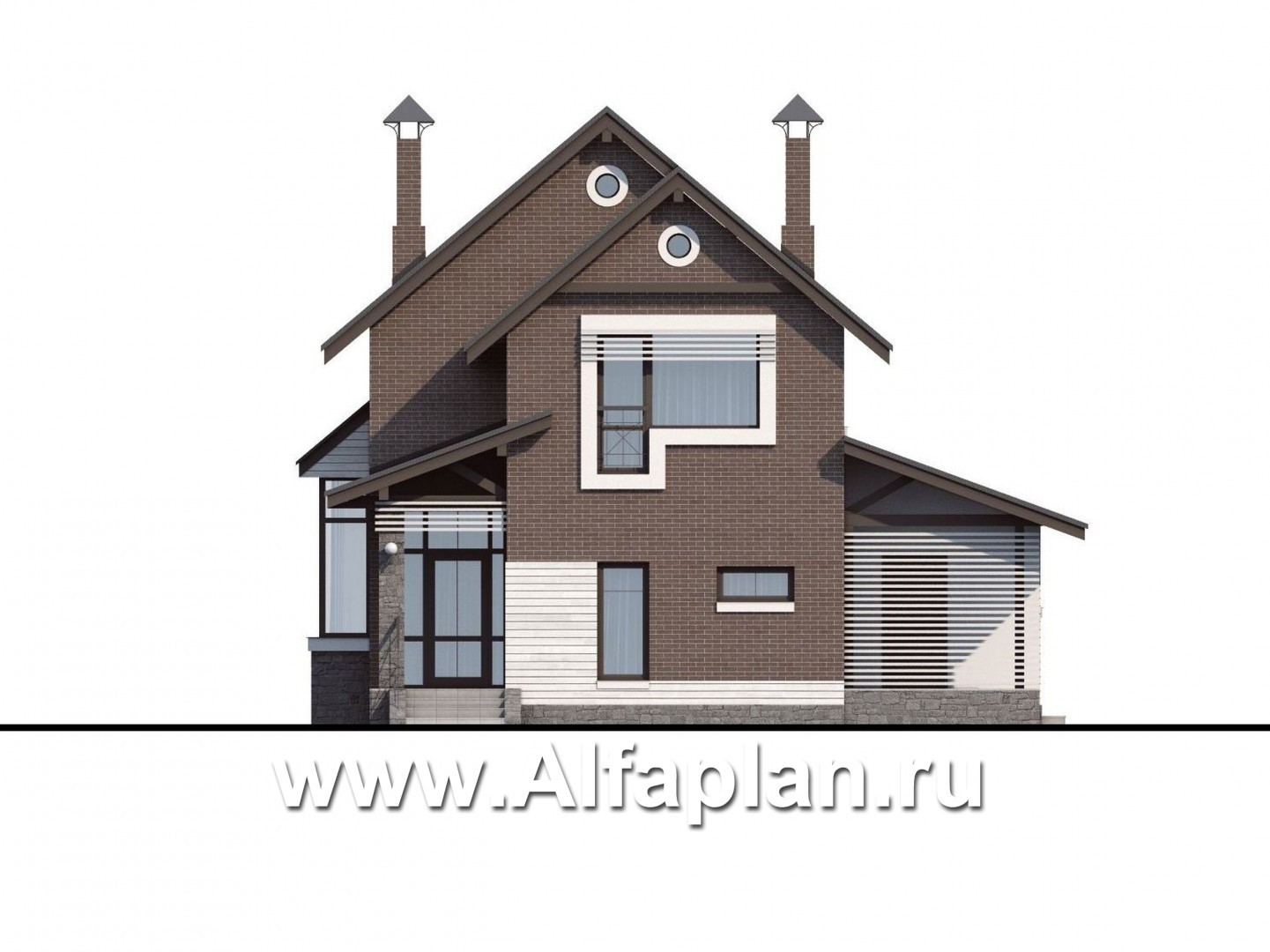

Вид спереди
Вид спереди

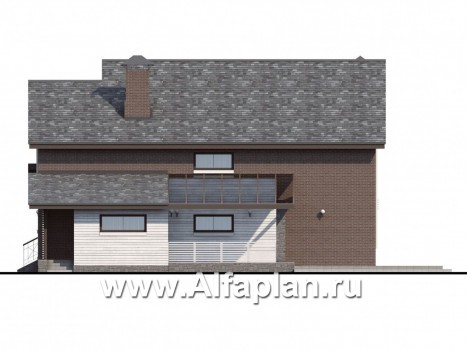

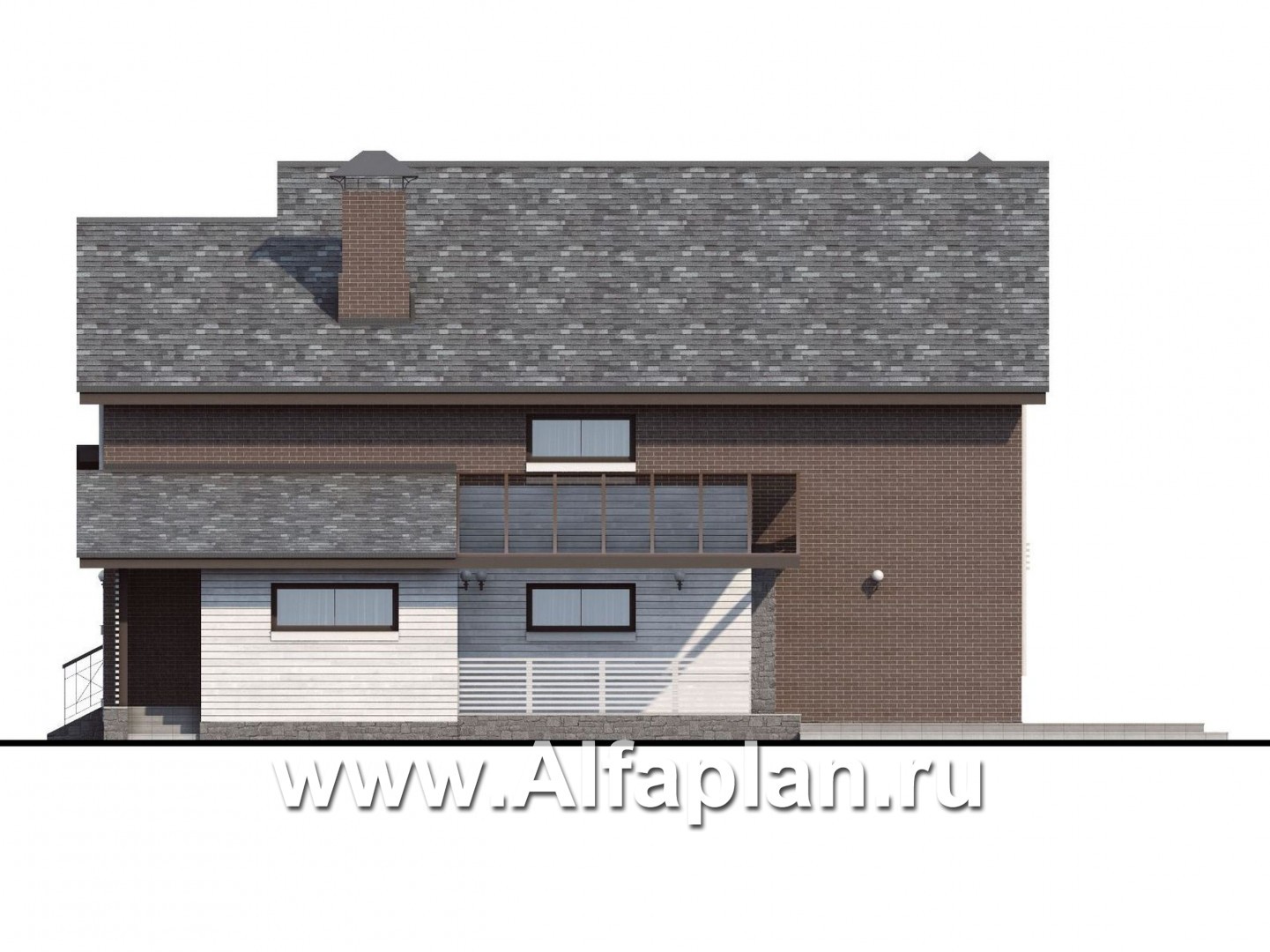

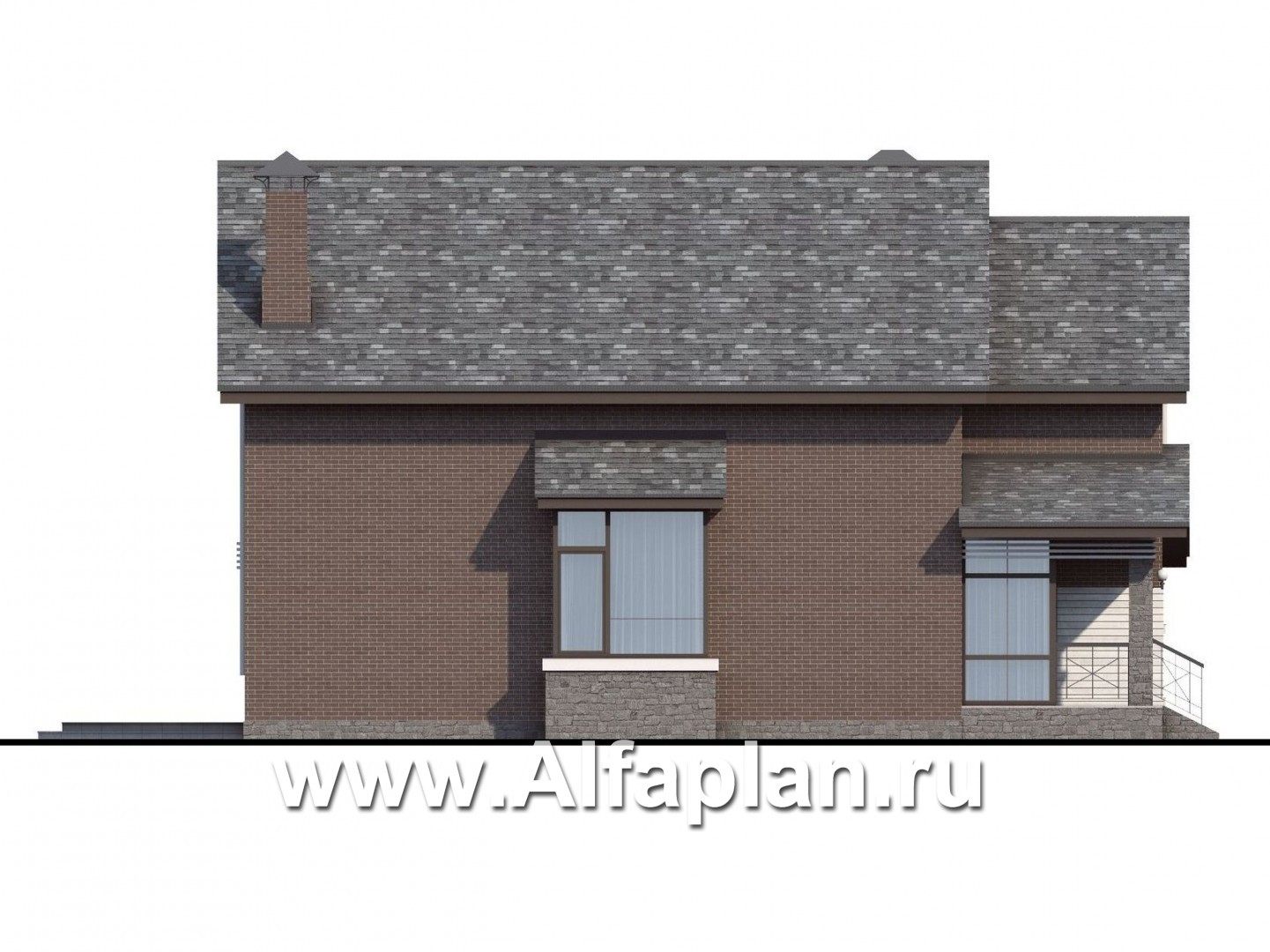

Вид справа
Вид справа

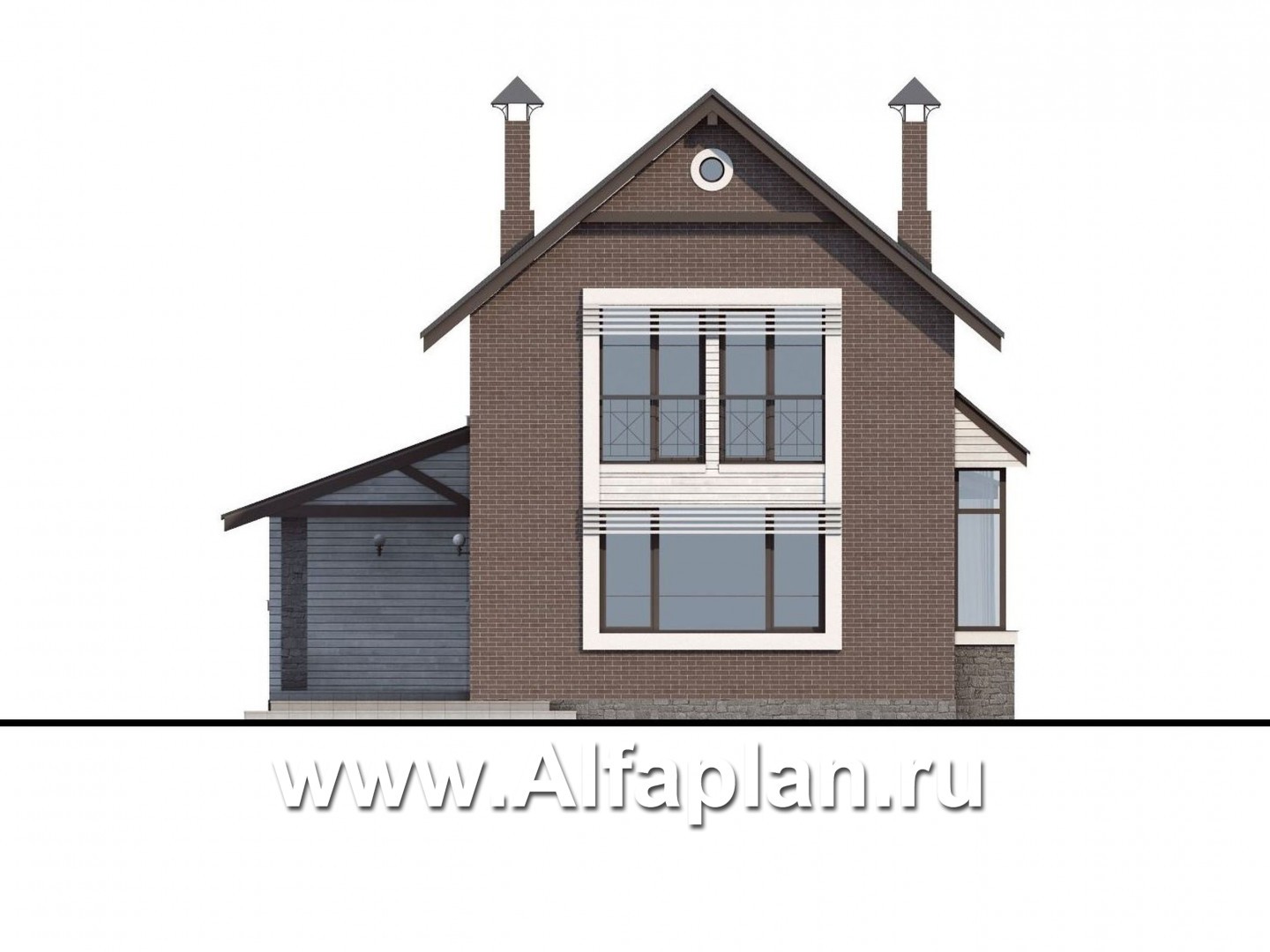

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

38.1 (толщина 250 мм)  м3
Тип наружных стенгазо(пено)бетон или кирпич (альтеркативно)

108.9/110.3  м3
Тип внутренних стенгазо(пено)бетон или кирпич (альтеркативно)

1.89/1.91  м3
Тип перекрытиймонолитное ж/б над 1-эт., по дерев.балкам над 2-ым.

15.6  м3
Тип кровлинатуральная черепица

210.0  м2
Наружная отделкалицевой кирпич,вагонка, штукатурка

214.8/57.2/7.0  м2
Наружная отделка цоколяоблицовочный камень - 29.3 м2

Габаритные размеры домаКоробка дома без террас и лестниц

10.3 x 15.1  м
Высота домаот пола 1-го этажа

9.4  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.7  м
Высота мансардного скосанет

Мощность котлас бойлером горячей воды

40 квт
Расчетная электр. нагрузкас учетом электроплиты

16.9 ква
Утеплительминеральная вата

Окна

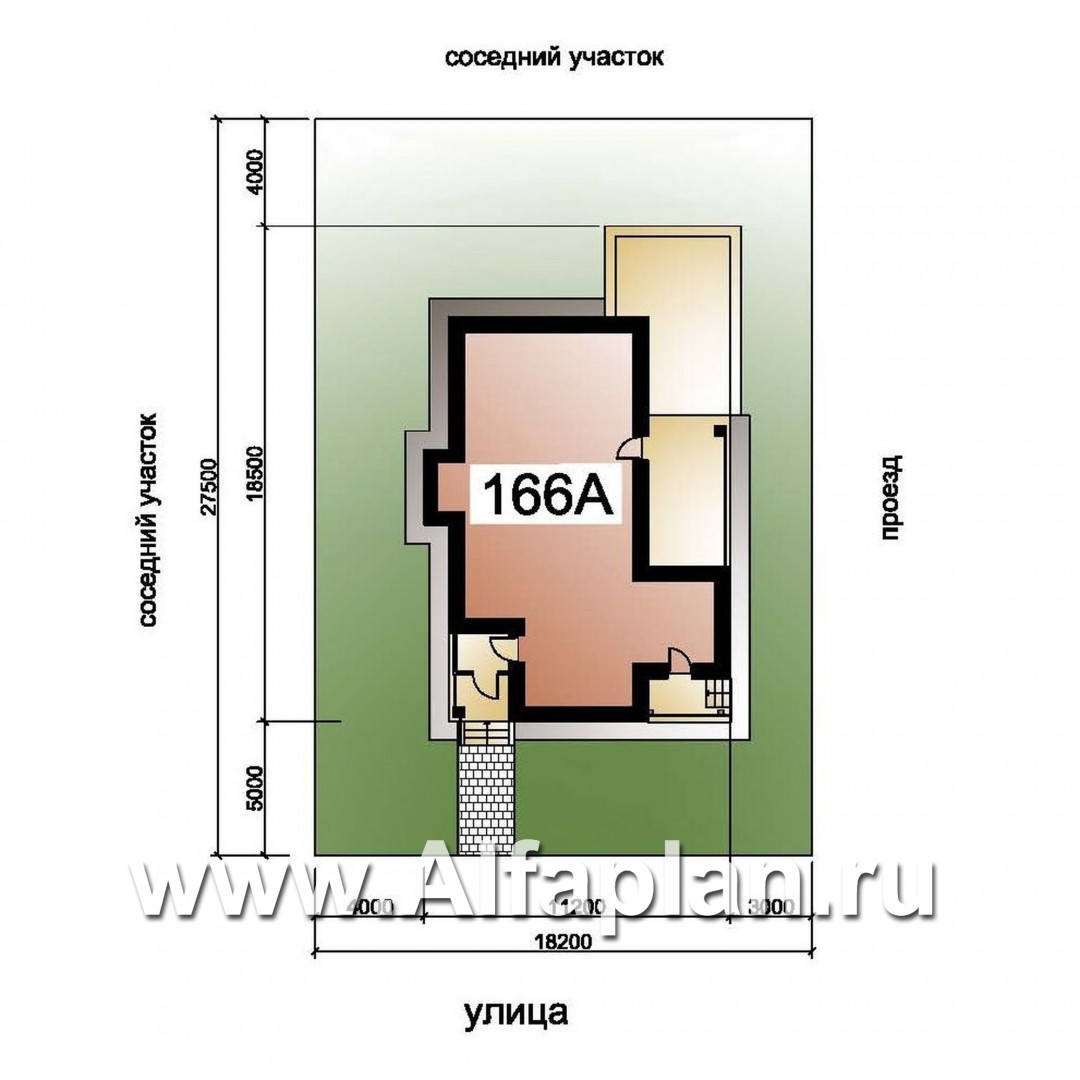

Небольшая ширина участка давно уже перестала быть камнем преткновения на пути к комфорту. Современные решения позволяют не просто с блеском решить проблему, но и превратить кажущиеся недостатки в неоспоримые достоинства.

Этот кирпичный (газобетонный) дом лишь на первый взгляд кажется крошечным. Все дело в небольшой ширине главного фасада, который кажется еще более компактным за счет крупных деталей: высокого эркера и особенно большого окна оригинальной Г-образной формы. Зрительно уменьшает габариты дома и темная цветовая гамма: фасад выполнен из кирпича благородного шоколадного оттенка.

Отчасти уравновешивает конструкцию массивная многоярусная кровля из меланжированной натуральной черепицы серой гаммы, а также горизонтально ориентированные элементы декора. Сочетание светлых, гладких оштукатуренных поверхностей с темной кирпичной кладкой смотрится еще более выигрышно благодаря природному оттенку и нарочитым неправильностям рустового кирпича, которым, согласно проекту дома, облицован цоколь.

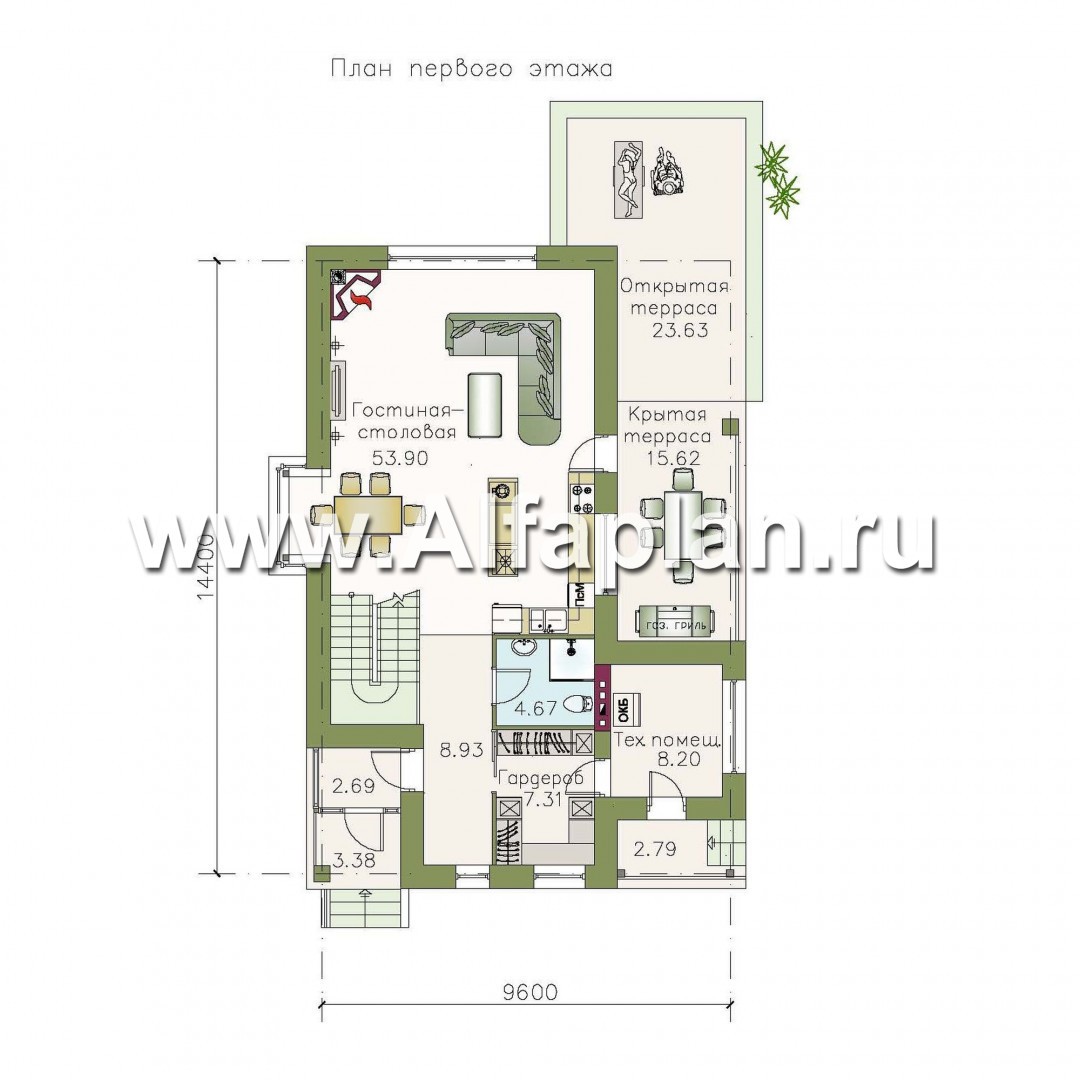

Внутренняя планировка этого дома из газобетона (кирпича) не совсем обычна. Поскольку существует вариант с навесом для автомобилей, пристроенным к главному фасаду (166B), соответствующая часть дома отдана под хозблок и гардеробную. Это разумно, поскольку наличие навеса делает недостаточным естественное освещение этих помещений.

Еще одна интересная деталь – размещение лестницы на второй этаж непосредственно в гостевом пространстве: это студия, объединяющая кухню и гостиную-столовую. Разграничить функциональные зоны не составит труда: согласно этому проекту дома из кирпича (газобетона), столовая группа расположилась в двухсветном пространстве стеклянного эркера, уголок отдыха оформлен камином, а место, предназначенное для приготовления пищи, очерчено островной частью кухонного гарнитура.

Стоит добавить, что гостевая группа значительно расширена за счет пристроенных помещений: это две террасы: открытая и крытая. Вход туда расположен непосредственно в зоне кухни: продуманное решение, если учесть, что в теплое время года терраса, скорее всего, будет выступать в качестве места семейных трапез.

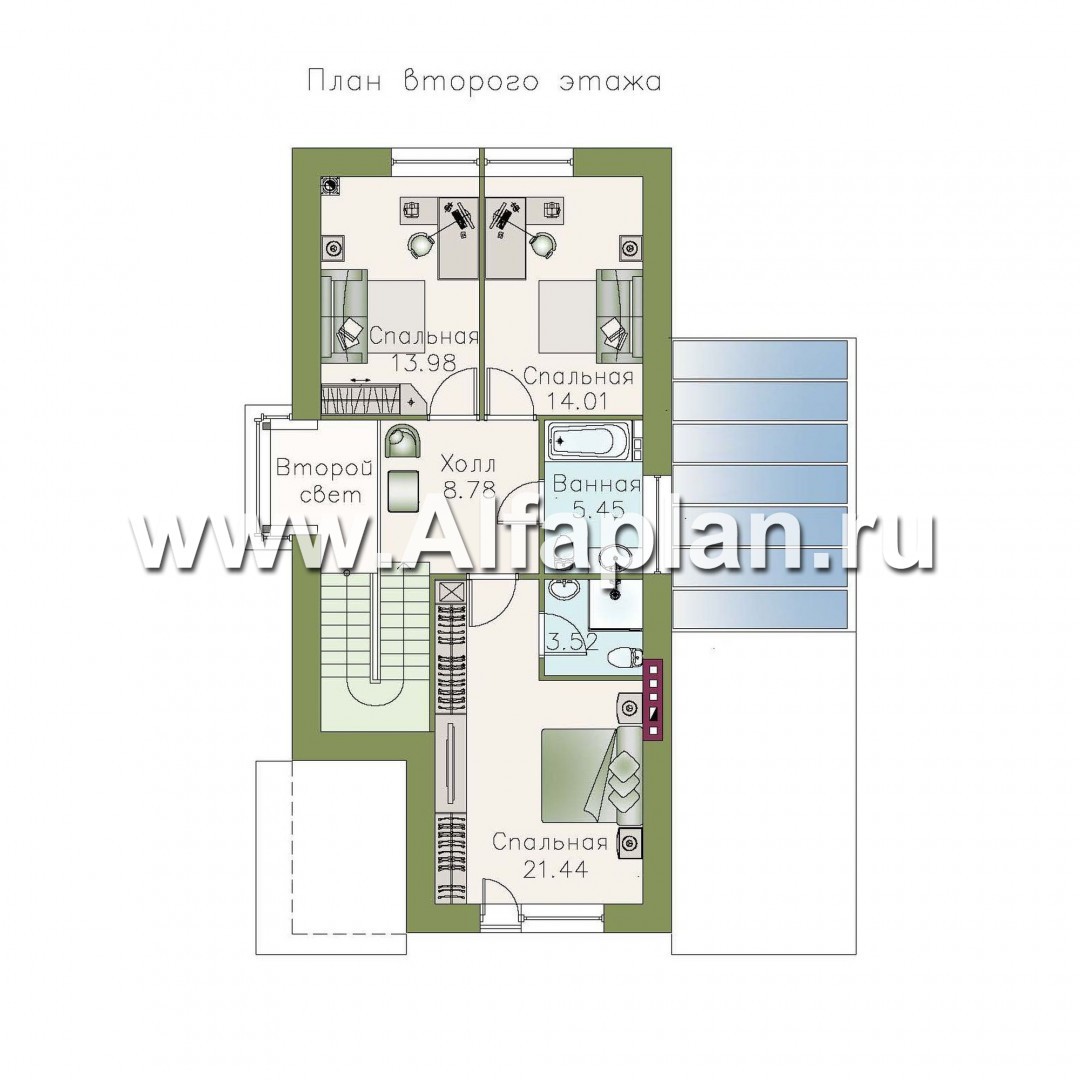

Проектом кирпичного (газобетонного) дома запланировано разместить на втором этаже приватную зону: это три спальни. Две являются смежными, третья, расположенная изолированно, больше по площади и снабжена собственным санузлом. Все три помещения группируются вокруг холла, имеющего второй свет.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)
