435B

"Бригантина" - коттедж с компактным планом и гаражом

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
196.00175.31110.60
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)40500

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000


4.82408

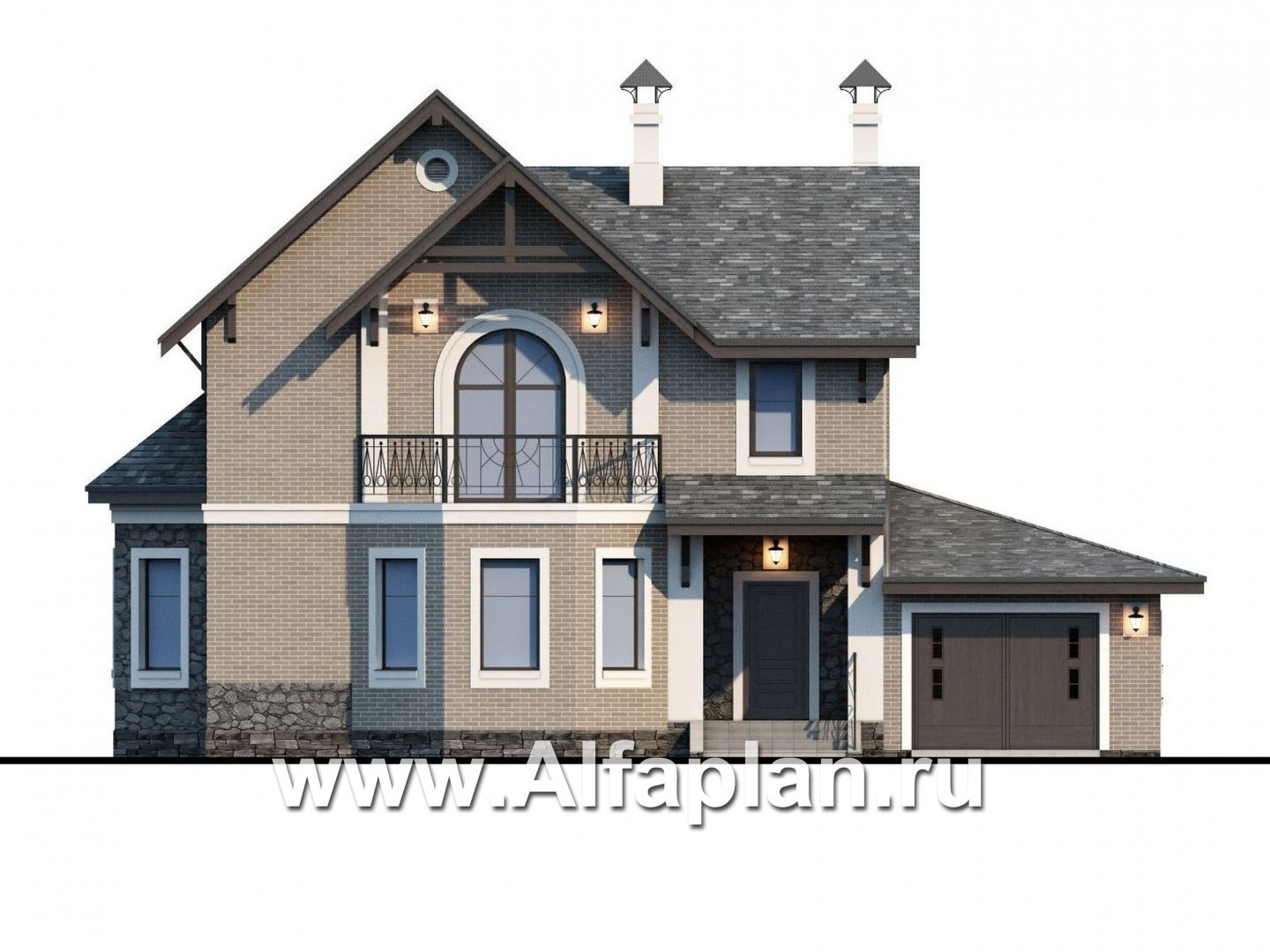

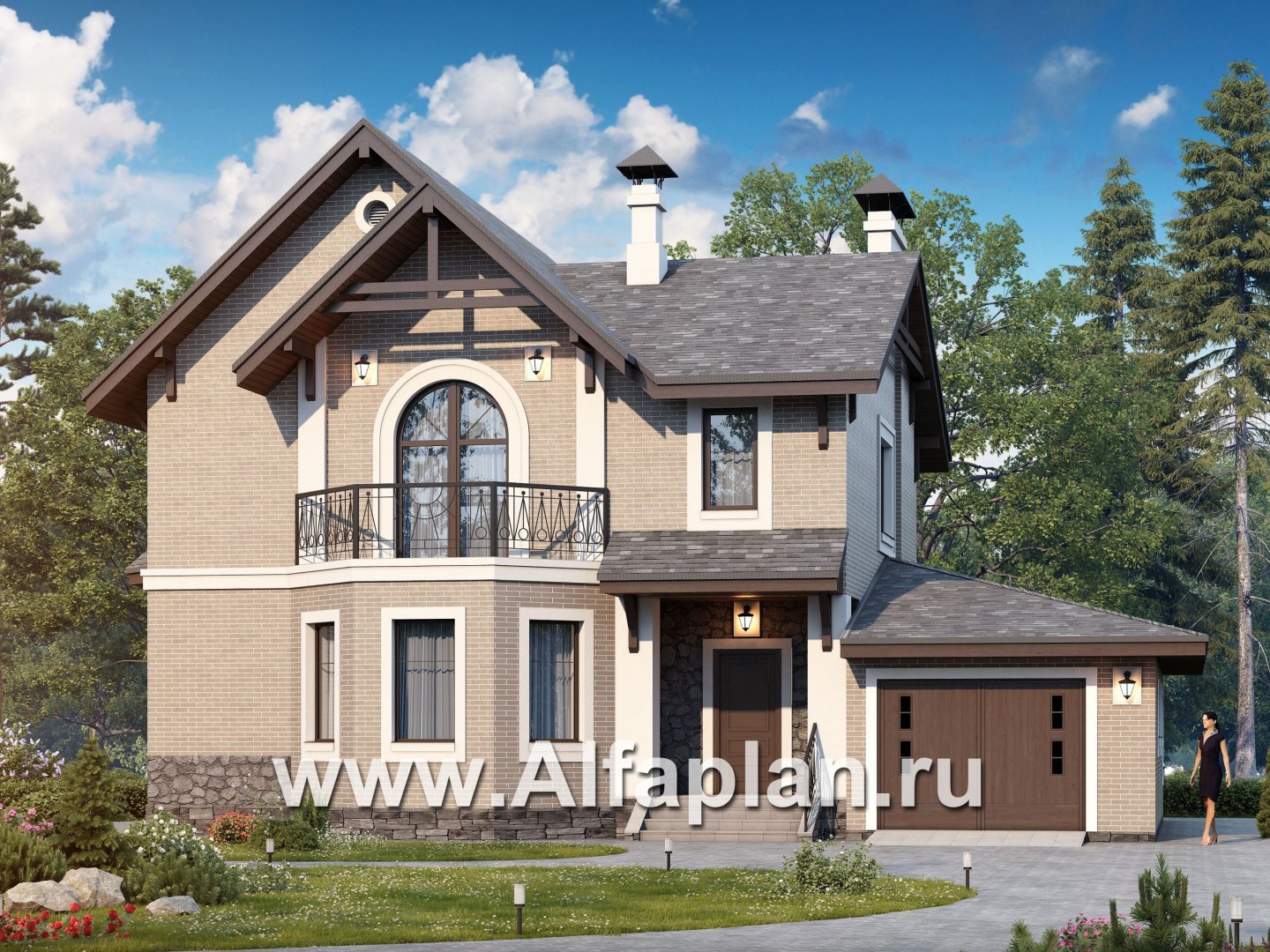

Вид спереди
Вид спереди

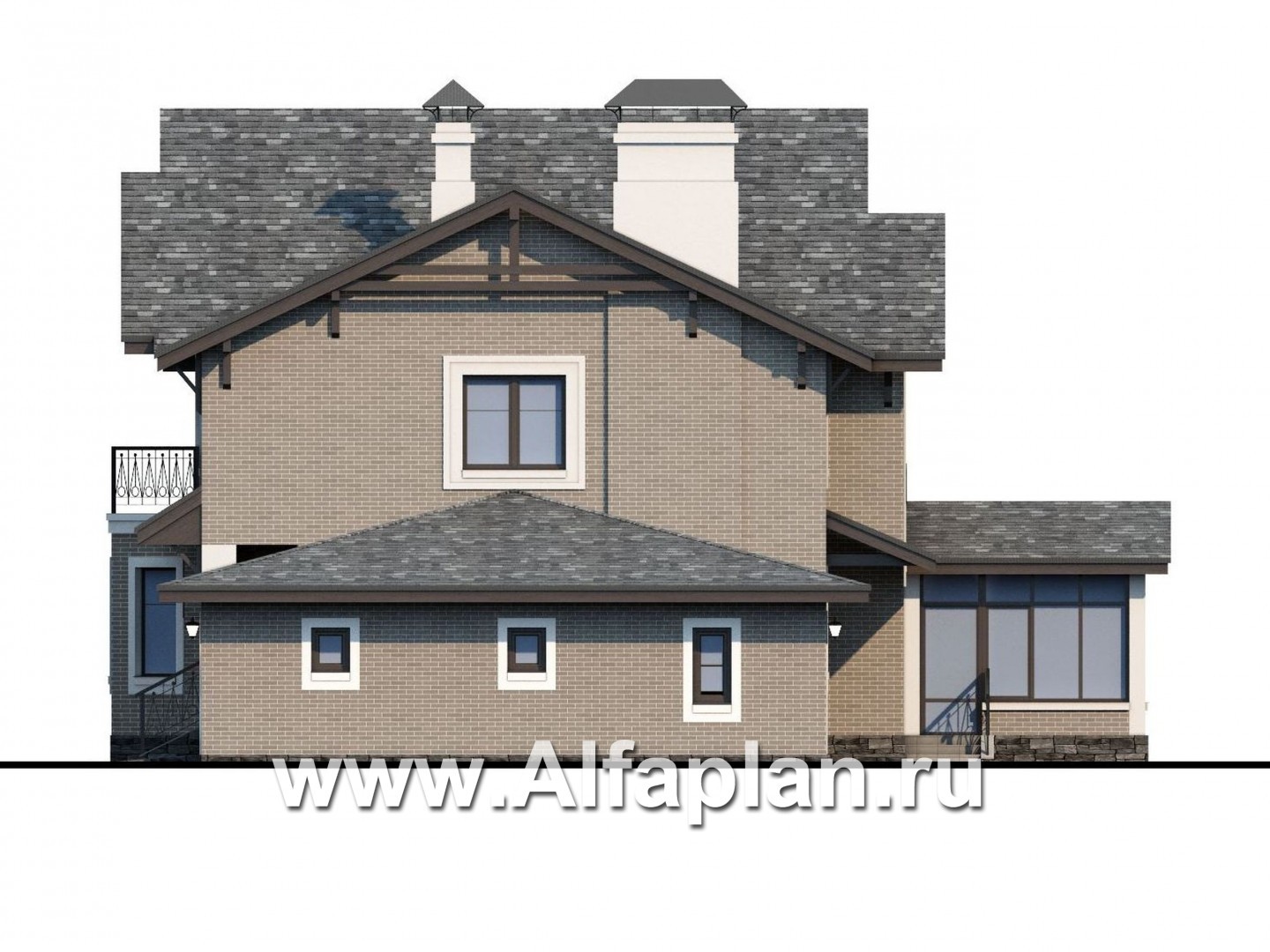

Вид справа
Вид справа

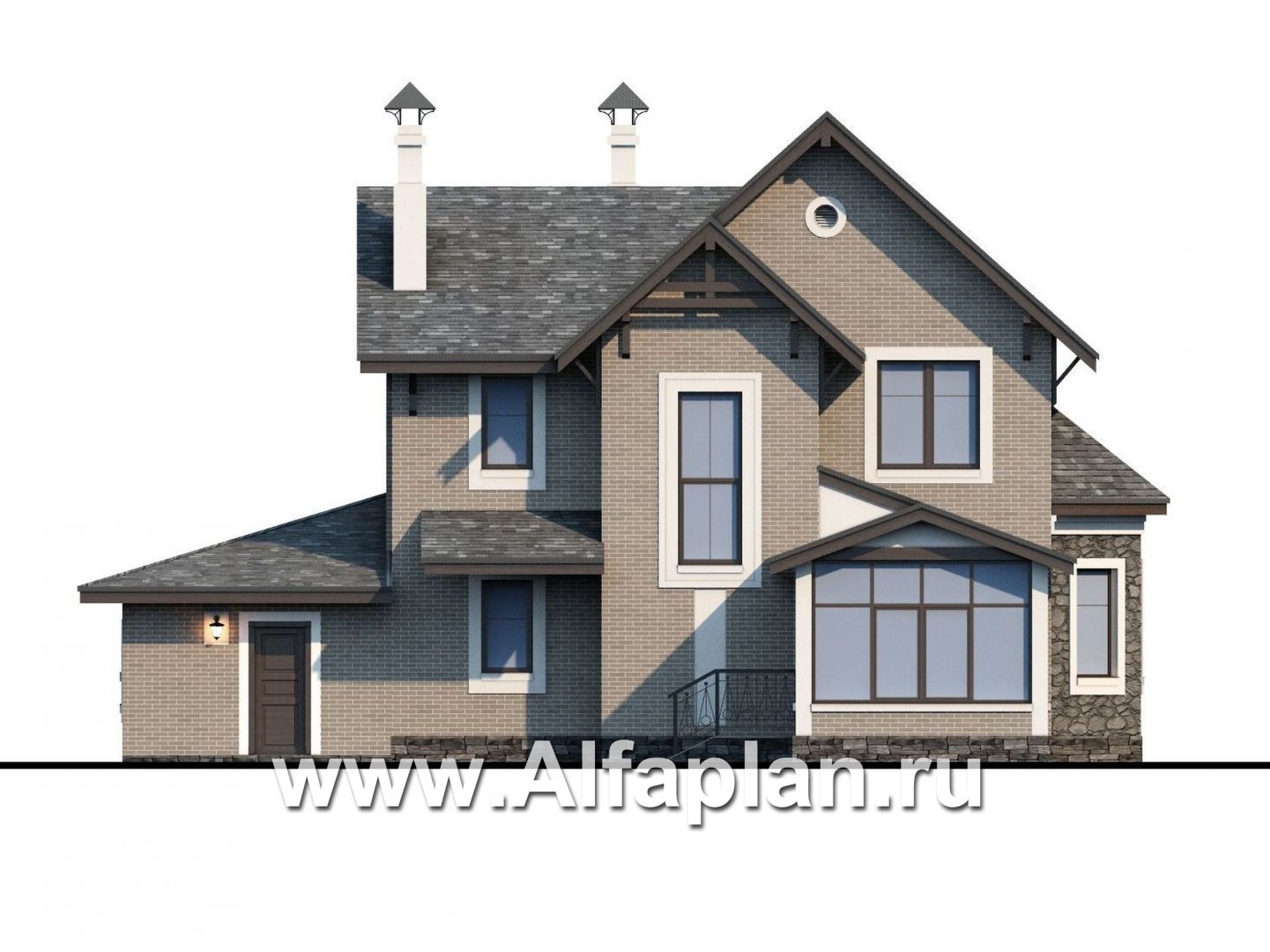

Вид сзади
Вид сзади

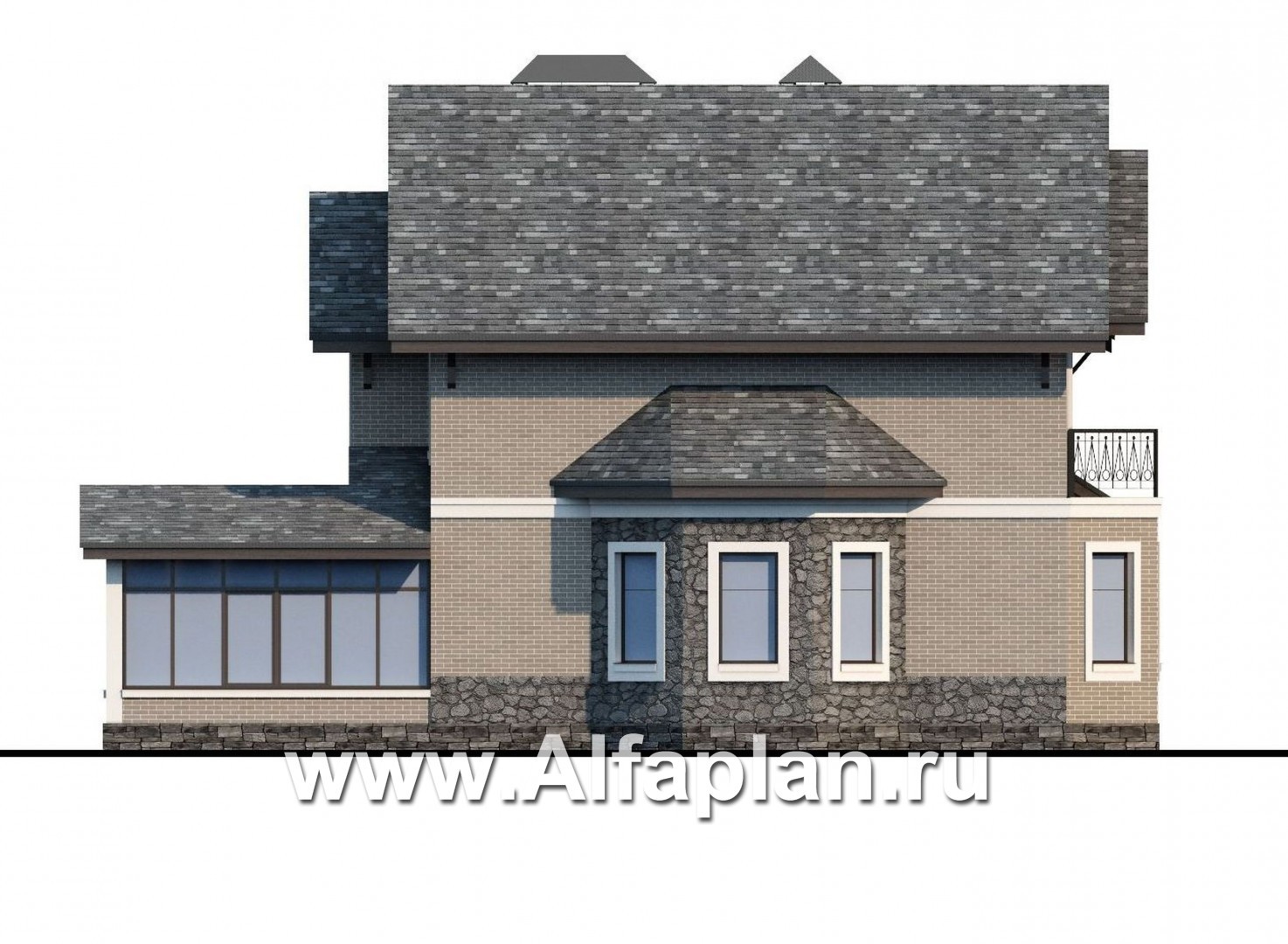

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

Тип наружных стенкирпич или газобетон (альтернативно)

Тип внутренних стенкирпич или газобетон (альтернативно)

Тип перекрытиймонолитные ж/б над 1-ым эт, по деревянным балкам над 2-ым

Тип кровлинатуральная черепица

Наружная отделкаштукатурка с покраской

Наружная отделка цоколяискусственный камень 92.1 м2

Гараж

Высота домаот пола 1-го этажа

9.570  м
Высота 1-го этажаот пола до потолка

Высота 2-го этажаот пола до потолка

Утеплительминеральная вата


Небольшой современный дом с оригинальным планом. Романтичный облик дому придает треугольный эркер и балкон на втором этаже, напоминающие корабль с капитанским мостиком.  Оригинальность решения создана  не в ущерб комфортности и рациональности планировки. Сбалансированность  - основной принцип, заложенный в проект дома. В доме два этажа, второй этаж - полноценный по высоте. Небольшой чердак не эксплуатируется. Для его обслуживания предусмотрен лаз с выдвижной лестницей. В конструкции стен предусмотрена возможность использовать, и кирпич и газобетон. Это универсальное решение рубрики «проекты кирпичных и газобетонных домов».

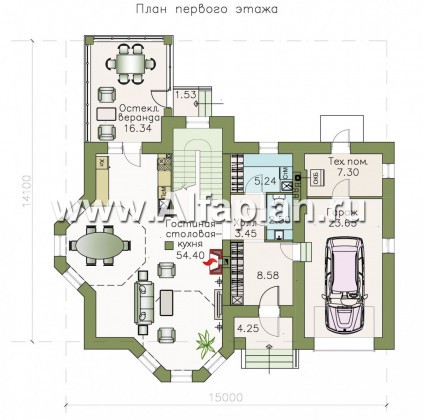

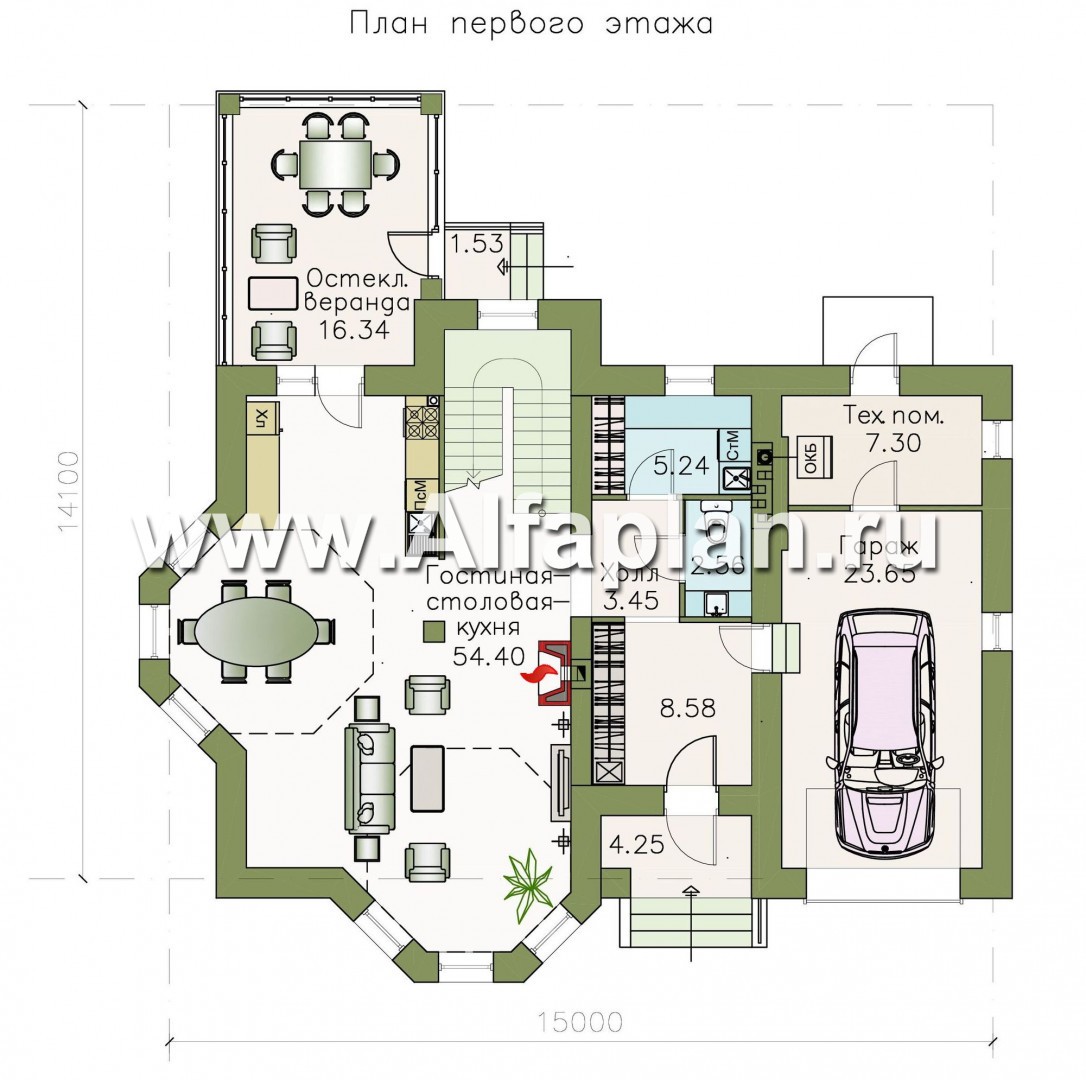

Первый этаж поделен на две зоны.  К первой относятся тамбур, прихожая, небольшой холл с санузлом и котельной. Вторая - гостевая часть дома. Она включает в себя гостиную, кухню, столовую, захватывает лестницу и часть холла. Такая структура с перетекающими друг в друга пространствами создает не только ощущение простора и свободы, но и предпосылки для интересного индивидуального решения интерьера. Это пространство дома естественно и гармонично перетекает на улицу через террасу, напрямую связанную с кухней. Терраса имеет кровлю, что очень важно при строительстве на дождливом Северо-западе. При желании ее можно остеклить, получится удобная и уютная веранда, где можно устроить зимний сад.  Справой стороны к дому пристроен навес, часть которого используется для стоянки автомобиля, часть отведена под холодную кладовую. При желании от кладовой можно отказаться и использовать всю площадь под стоянку. Вторая большая машина сюда, конечно, не встанет, но для скутера место найдется. Второй этаж дома - зона компактных помещений личного характера. Здесь расположены три спальни и ванная комната. Большая по площади спальня имеет балкон, полом которого служит крыша треугольного эркера. Стоя на этом балконе, как на капитанском мостике, можно ощутить себя капитаном корабля, бороздящим волны житейского моря. Необычный и очень удачный дом.

Если вы не приверженец романтизма,  и вы сочли этот проект не подходящим для себя, к вашему вниманию огромный выбор проектов нашей коллекции. Здесь вы найдете проекты домов на любой вкус, как вариативные, так и совершенно уникальные, которые отличаются по архитектуре, дизайну и планировке.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Анна написал(а) 20.09.2017:

Добрый день! Вопрос по проекту 435B 1) в гараже находится тех. Помещение, правильно ли я понимаю, что это котельная? 2) подскажите пожалуйста каким образом будут проходить коммуникации из тех. Помещения на кухню через лестницу? 3) подскажите входная дверь находится не на ровной стене, а в нише. Это сделано с целью не промерзания двери или с целью красивого вида? Не будет ли промерзать пол на втором этаже который находится над этой нишей?

Здравствуйте, Анна!

1. Да, это котельная. 2. Пояснительная записка приложена к письму. 3. Так выполнено крыльцо. Над ним предусмотрен козырек. Второй этаж промерзать не будет - в этой части перекрытия и стены предусмотрен утеплитель.

Алла написал(а) 26.07.2017:

Вопрос по проекту 435B Здрвствуйте, понравился проект ,хотели бы его приобрести,в зеркальном варианте, хотела уточнить ,на вашем чертеже плана первого этажа зеркального варианта, не видно входа в гостинную с помещения площадью 8,58 м через холл , это опечатка ?

Алла, добрый день,

вход в гостиную осуществляется через холл 3,45 м2 (см. план 1го этажа в прямом варианте) через арочный проем. Приносим извинения за неточность, допущенную на демонстрационном плане. Входа из прихожей 8.58 м2 в проекте нет. Если такой вход необходим, его можно сделать в стене, разделяющей гостиную и прихожую, но в этом случае пропадет место для гардероба.
Виктор написал(а) 26.03.2017:

Вопрос по проекту 435B Добрый вечер. Заинтересовал дом скажите стоимость проекта, сколько по времени ждать, и как вы отправляете в наш регион и насколько он правильно расчитан?

Виктор, здравствуйте.

Подробную информацию о проекте, в том числе и состав проектной документации, Вы можете увидеть на странице проекта на сайте.
Стоимость указана в таблице под главной визуализацией. Для строительства рекомендуем приобретать полный комплект Рабочих чертежей (Архитектурно-строительная часть + инженерные разделы).Для получения проекта нужно оформить заказ на его странице на сайте : красная кнопка "Заказать проект дома" или позвонить по телефону 8-800-250-0597звонок бесплатный. Проект направляется курьерской службой на указанный  Вами адрес на следующий день после поступления платежа. Доставкиа по территории России бесплатная. Проектная документация разрабатывается с учетом действующих строительных норм и правил.
