75B

"Вита-Клаб"-изящный загородный дом с большим зимним садом

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
194.40161.44104.42
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)40000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

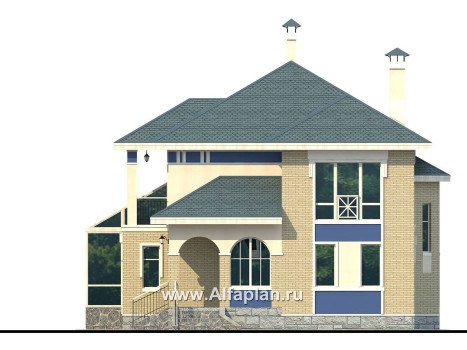

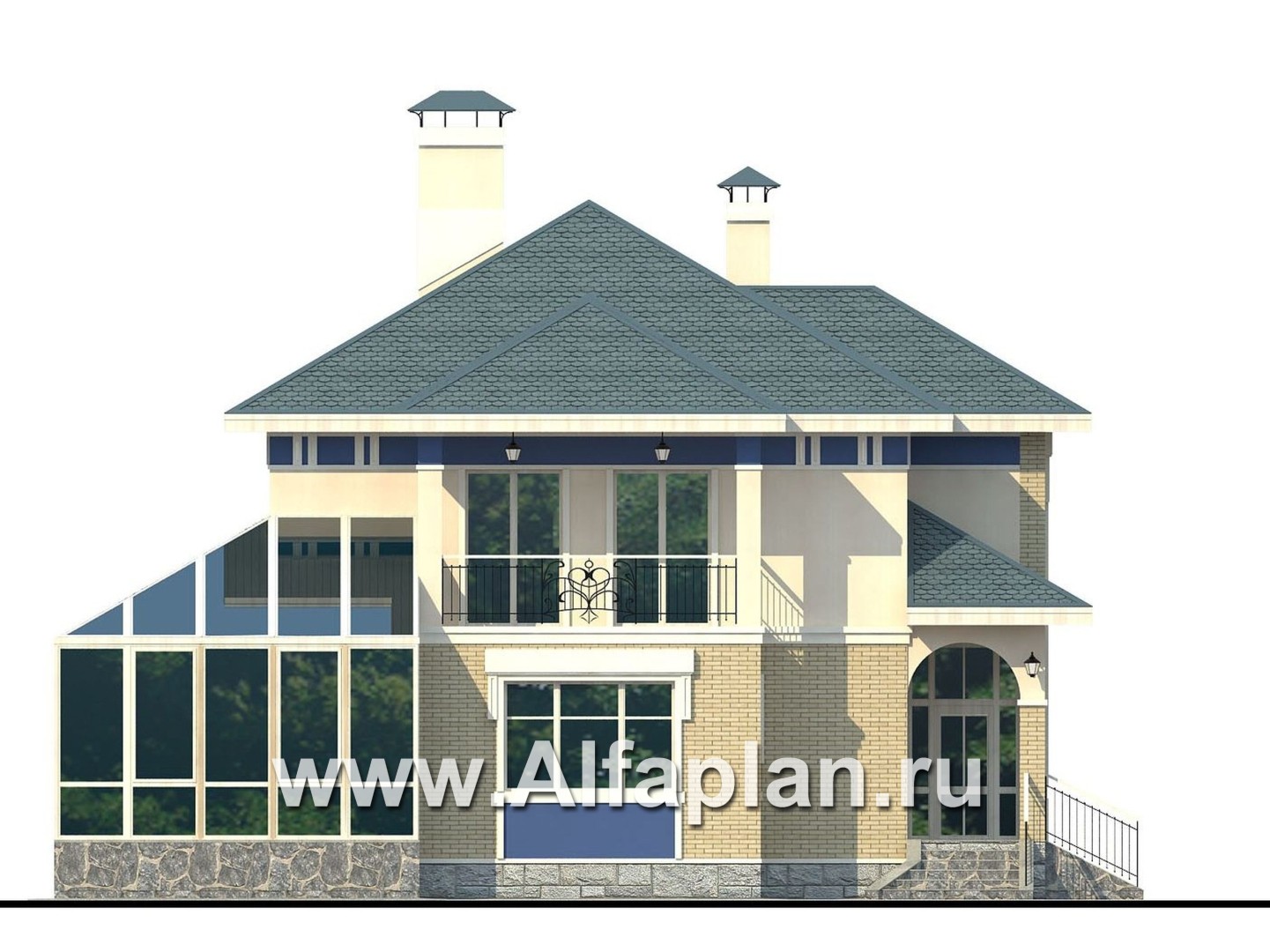

Вид спереди
Вид спереди

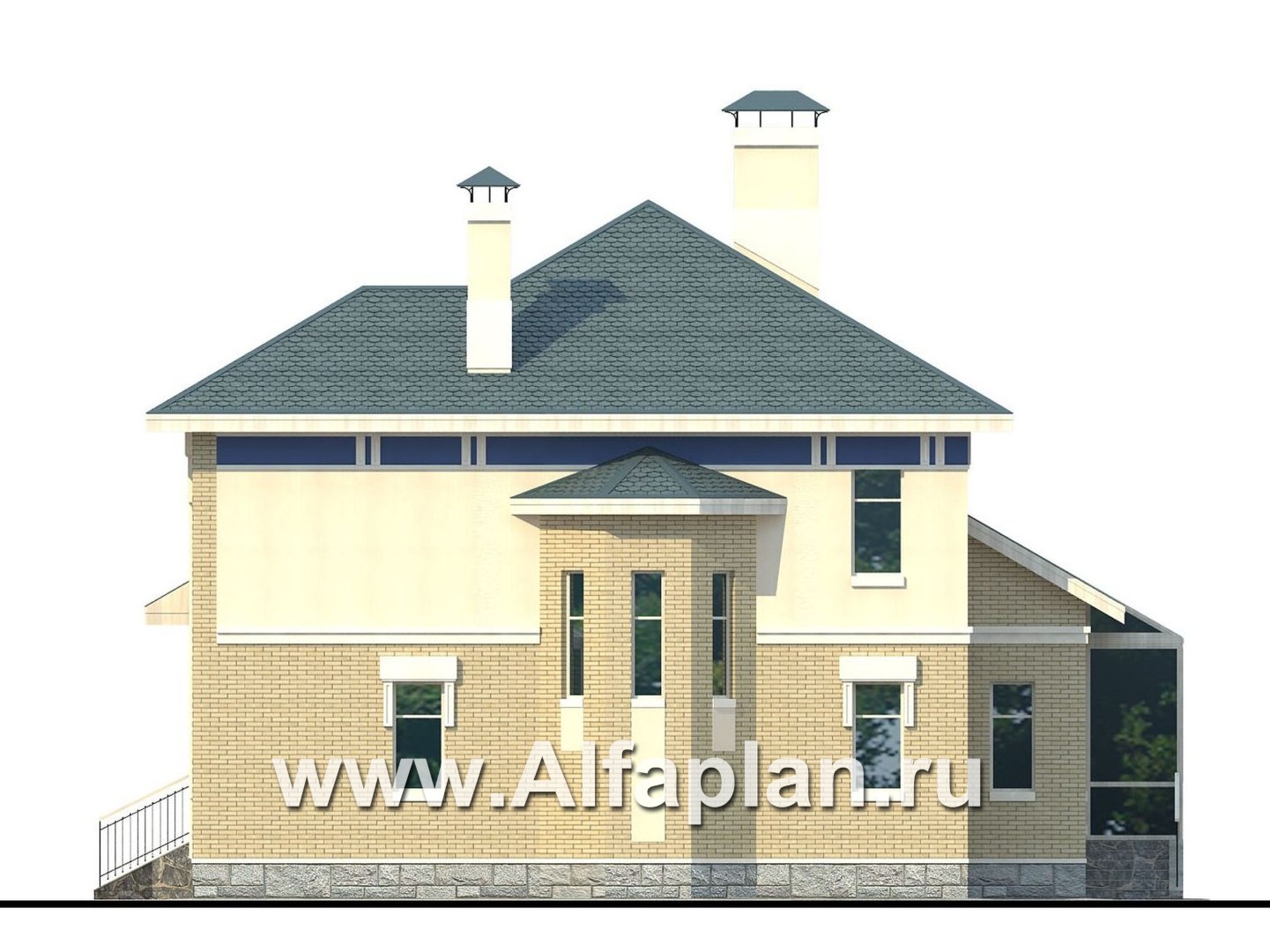

Вид справа
Вид справа

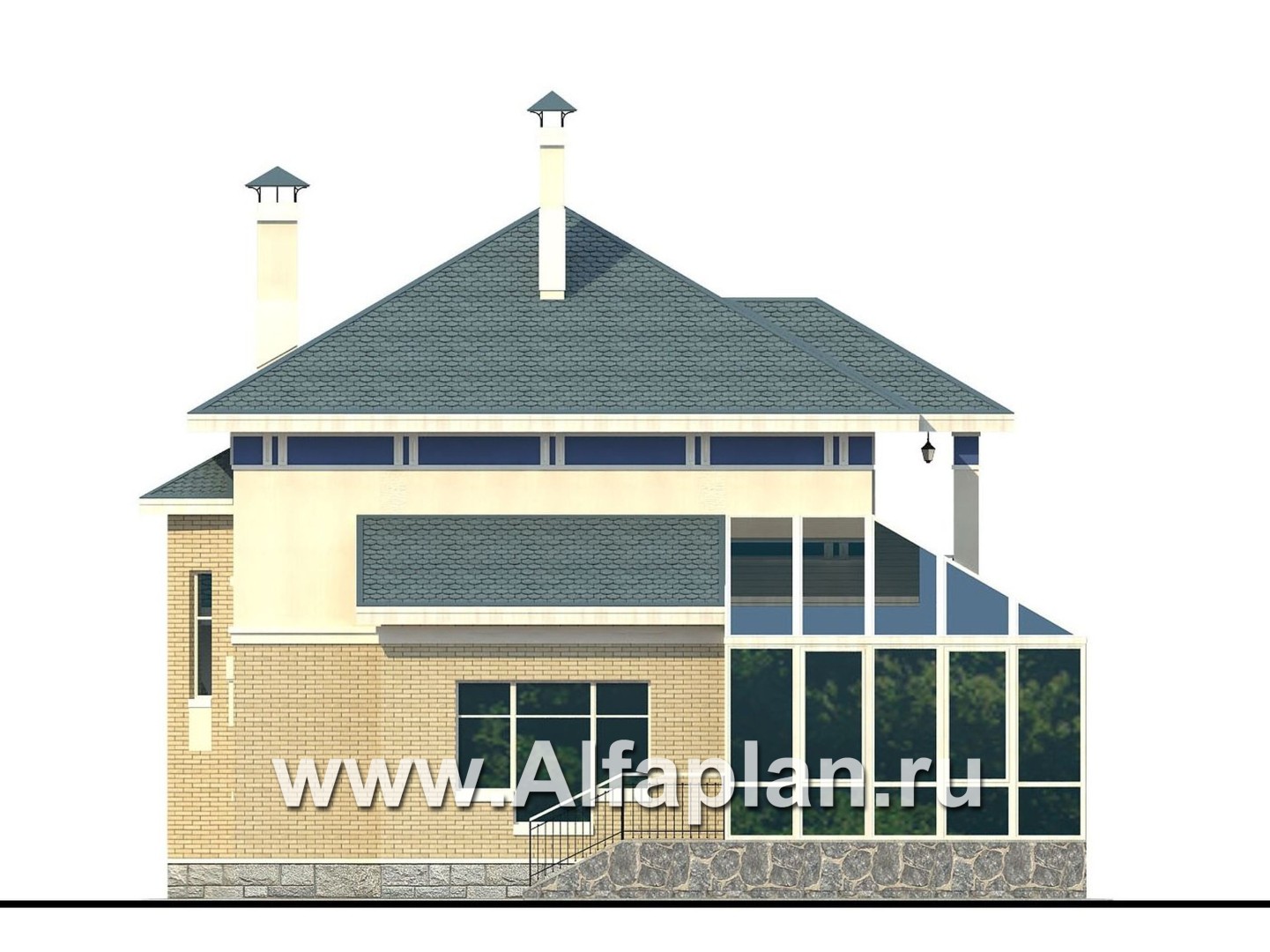

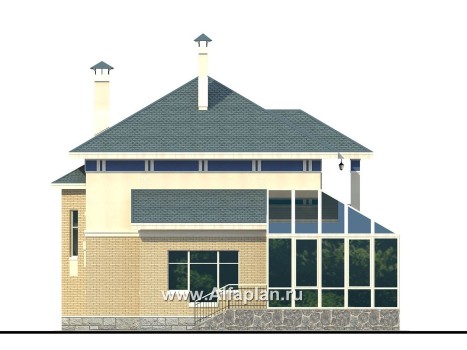

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

44.3 ( толщиной 250 мм)  м3
Тип наружных стенгазобетон/кирпич альтернативно

107.2/108.7  м3
Тип внутренних стенкирпич

14.8  м3
Тип перекрытийсборные ж/б плиты

Крышапо деревянным стропилам

Тип кровлибитумная черепица

205.4  м2
Наружная отделкадекоративная штукатурка

117.4  м2
Наружная отделка цоколяискусственный камень -21.64 м2

Высота домаот пола 1-го этажа

9.7  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.95  м
Высота мансардного скосанет

Мощность котлас бойлером горячей воды

Расчетная электр. нагрузкас учетом электроплиты

16.9 кВа
Утеплительминеральная вата


Проект коттеджа 75В « Вита-Клаб» представляет  двухэтажный загородный дом с изящными фасадами и большим угловым зимним садом. Если вы любите это увлекательное занятие: выращивание и разведение  экзотических растений, то  зимний сад  для вас будет воистину  райским местом. Общая площадь дома составляет почти 200 кв. метров. Это достаточно большой дом и при этом очень компактный. Такой дом хорошо впишется как в городскую черту, так и в загородную зону. Фундамент коттеджа – монолитная железобетонная плита. Также проект 75В предусматривает альтернативное выполнение стен – кирпич или газобетонные блоки, так что коттедж можно смело отнести в категорию «проекты домов из газобетона и кирпича». В представленном коттедже удобно и комфортно сможет проживать семья из 4-5 человек. Внешний облик главного фасада  украшает прямоугольный эркер первого этажа, заканчивающийся на втором этаже  просторным крытым балконом.

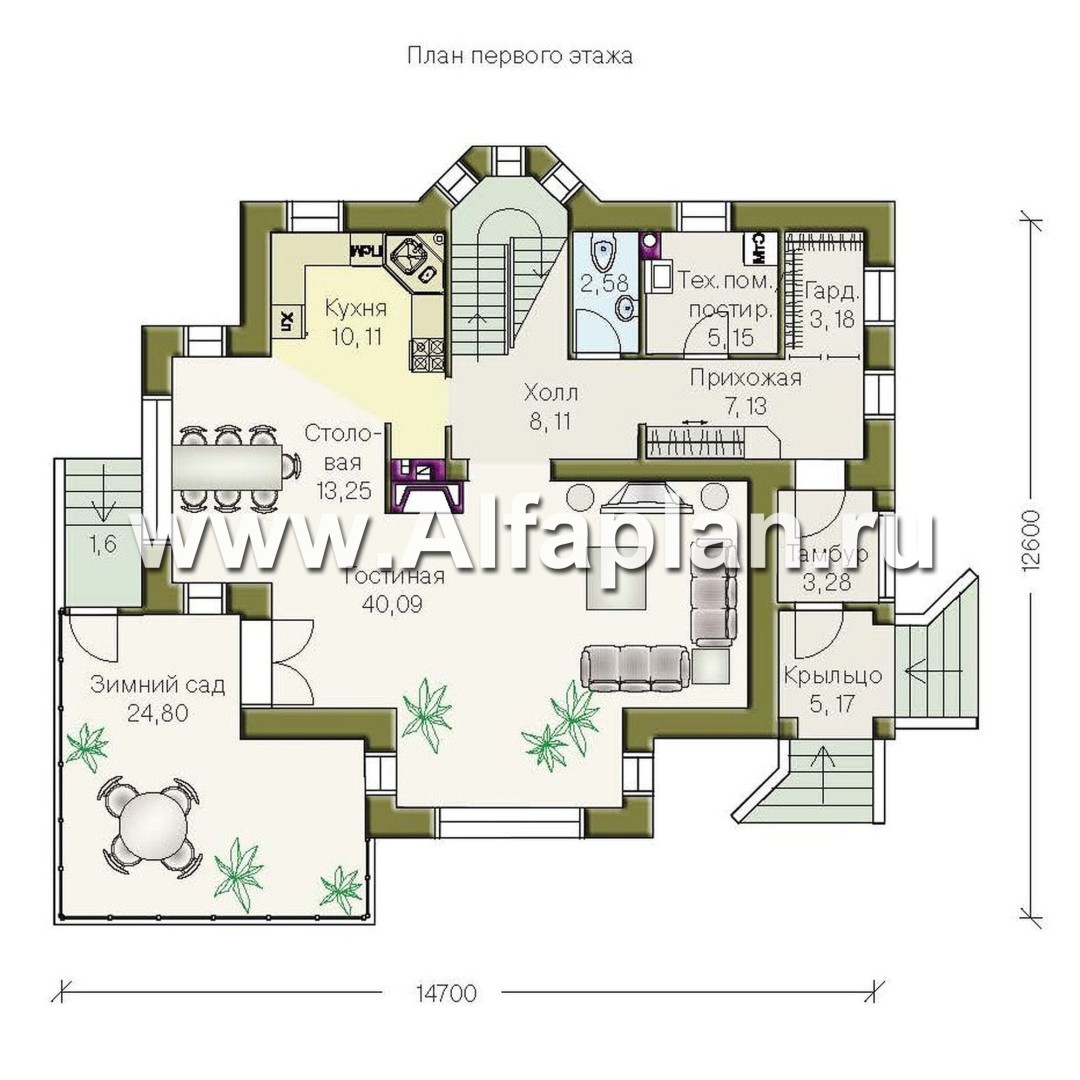

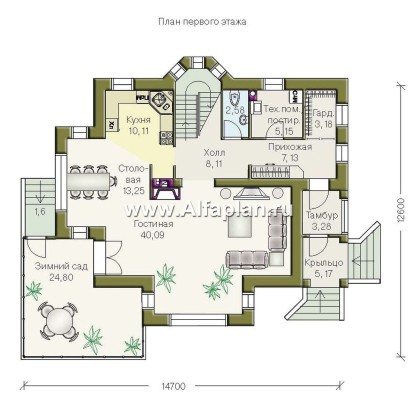

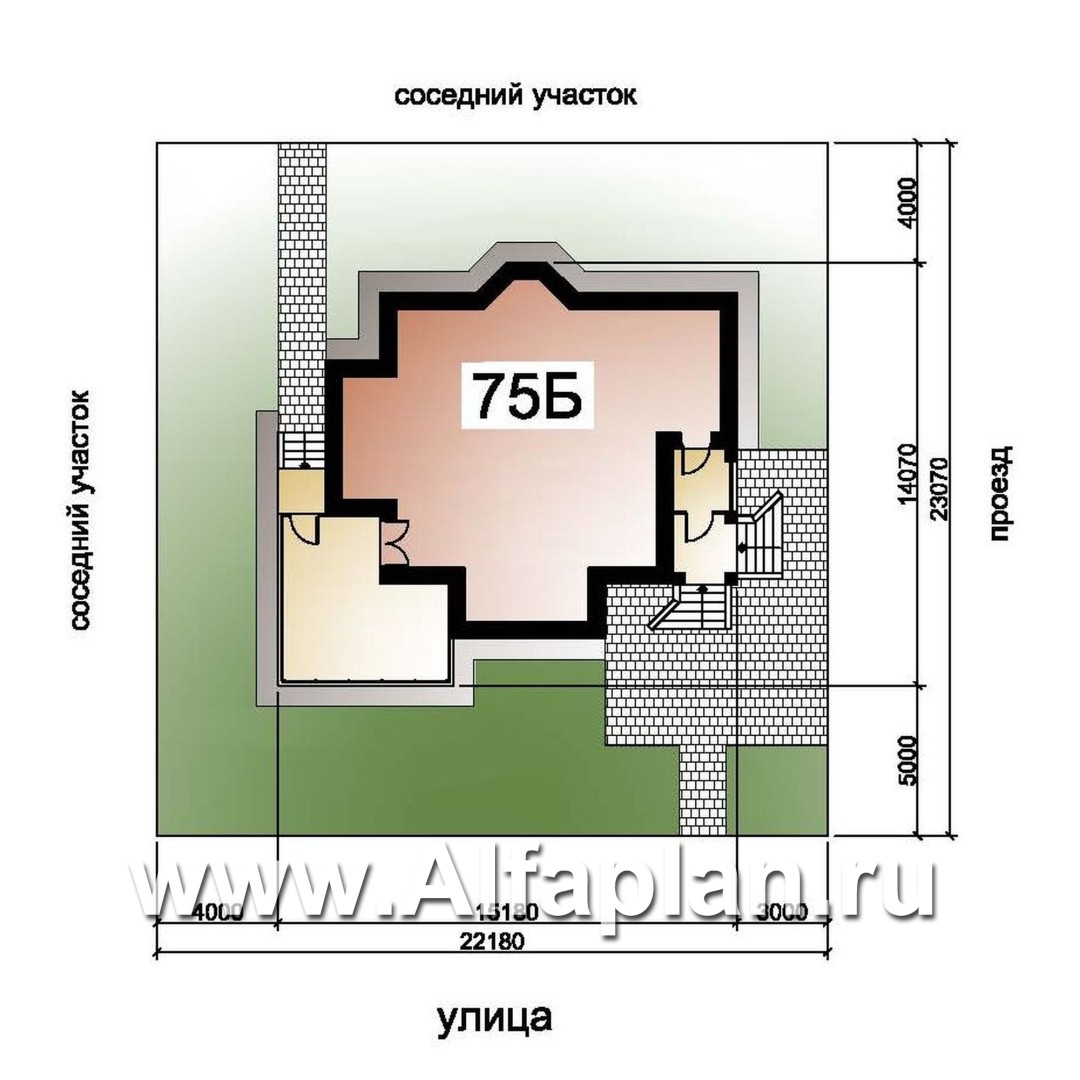

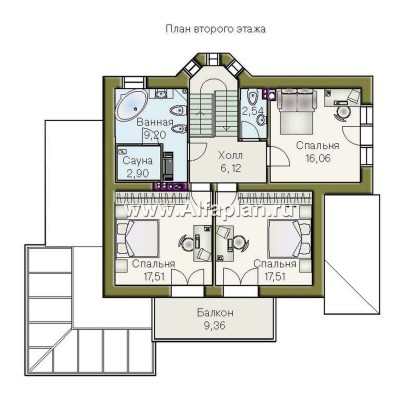

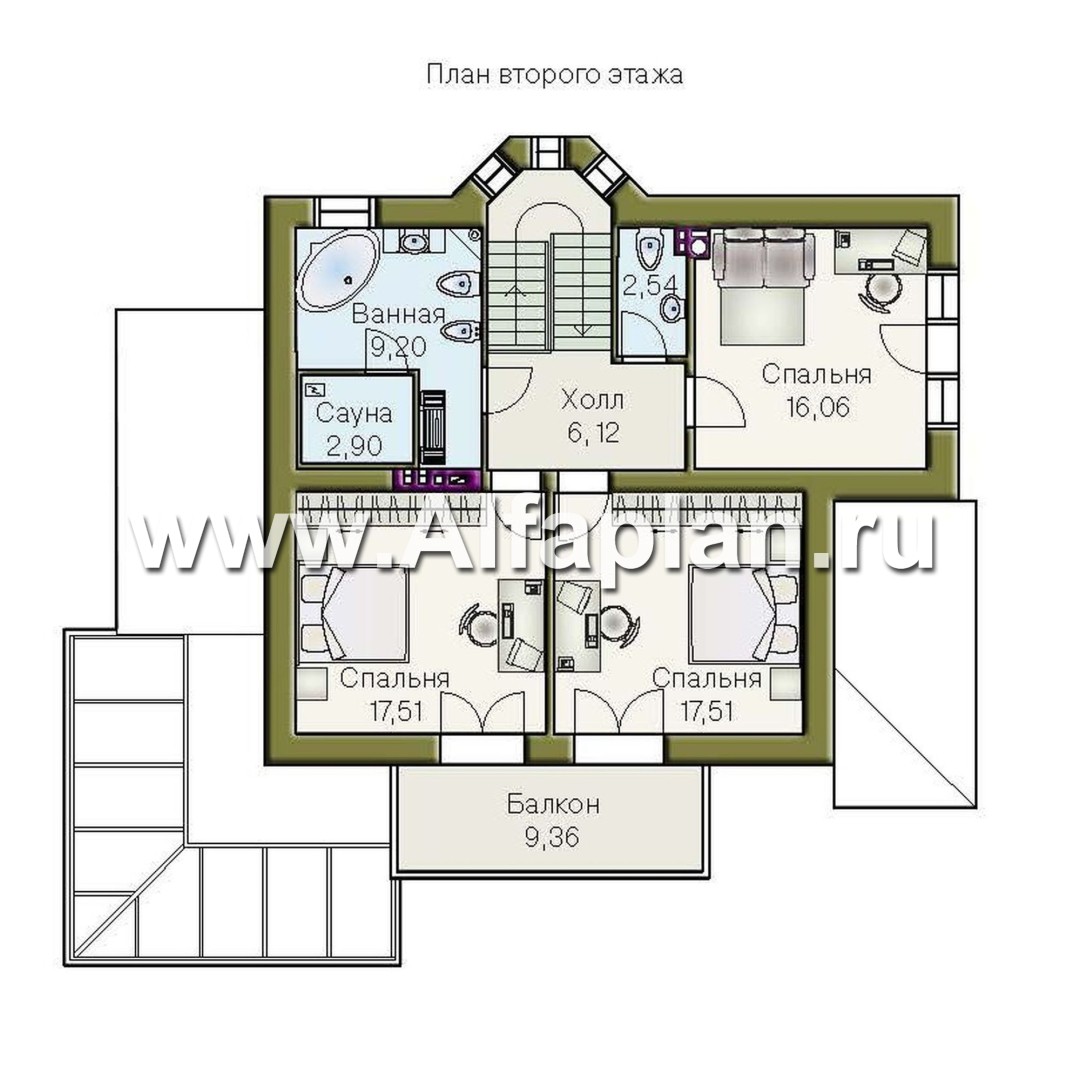

Главный вход в дом находится  в правом угловом пространстве, что позволило разместится у крыльца двум лестницам. В данном варианте наружной отделки дома применены спокойные оттенки серых и благородных синих цветов. Крыша дома покрыта битумной черепицей, в той же цветовой гамме. Первый этаж решен в свободной манере. Гостиная, кухня, столовая и холл объединены в одно помещение. В центре находится камин, условно зонирующий это пространство. Красивая форма плана формирует и очень выразительный интерьер, просторный и светлый. Гостиная напрямую связана с зимним садом. В прихожей удобно расположена гардеробная, рядом с ней небольшая котельная и  туалет. По фасаду задней стороны дома проходит небольшой эркер, в нем проходит лестница на второй этаж. Второй этаж - спальная зона дома. В небольшой лестничный холл выходят три спальни, санузел и ванная комната. Две смежные спальни имеют общий балкон, который  находится  по главному фасаду. В ванной есть возможность разместить небольшую сауну. Для того чтобы правильно расположить строение дома на своем  участке в проекте  учтено  его зеркальное  изображение.

Какие-то детали в проекте вас не устроили? Что ж, тогда смотрите наш общий каталог. В нем вы можете в первую очередь обратить внимание на вариацию коттеджа 75В – 75А. И, что самое главное, - в каталоге размещены другие проекты домов, общим числом 450 штук! Так что вы обязательно сделаете свой выбор!

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Александр из города Москва написал(а) 05.03.2013:

Интересный проект, спасибо. А где предполагается разместить котельную? В тех. помещении-постирочной на первом этаже? Отдельный выход на улицу не требуется? И, если можно, хотелось бы знать размеры дома без зимнего сада или по второму этажу. И последнее -можно ли увидеть этот дом в натуре где-нибудь к западу от Москвы? Спасибо

Александр, здравствуйте.
Благодарим за внимание к нашим проектам и обращение в нашу студию.
Вы совершенно правы, котельная - это Тех. помещение на первом этаже. Если потребуется отдельный вход при применении газового котла, его можно выполнить по месту.Размеры коробки дома по несущим стенам без террасы и наружной лестницы : 12.5 х 13.5 м
Проект был многократно продан, большинство заказов из южных регионов.

Анна из города Москва написал(а) 30.01.2013:
Добрый день! Подскажите, пожалуйста, возможно ли на месте зимнего сада сделать навес для автомобиля? Позволяют ли размеры и не испортит ли органичность архитектуры такая доработка?
