435A

"Бригантина" - коттедж с компактным планом

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
166.30144.36110.60
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)36000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000



Вид спереди
Вид спереди
Вид справа
Вид справа

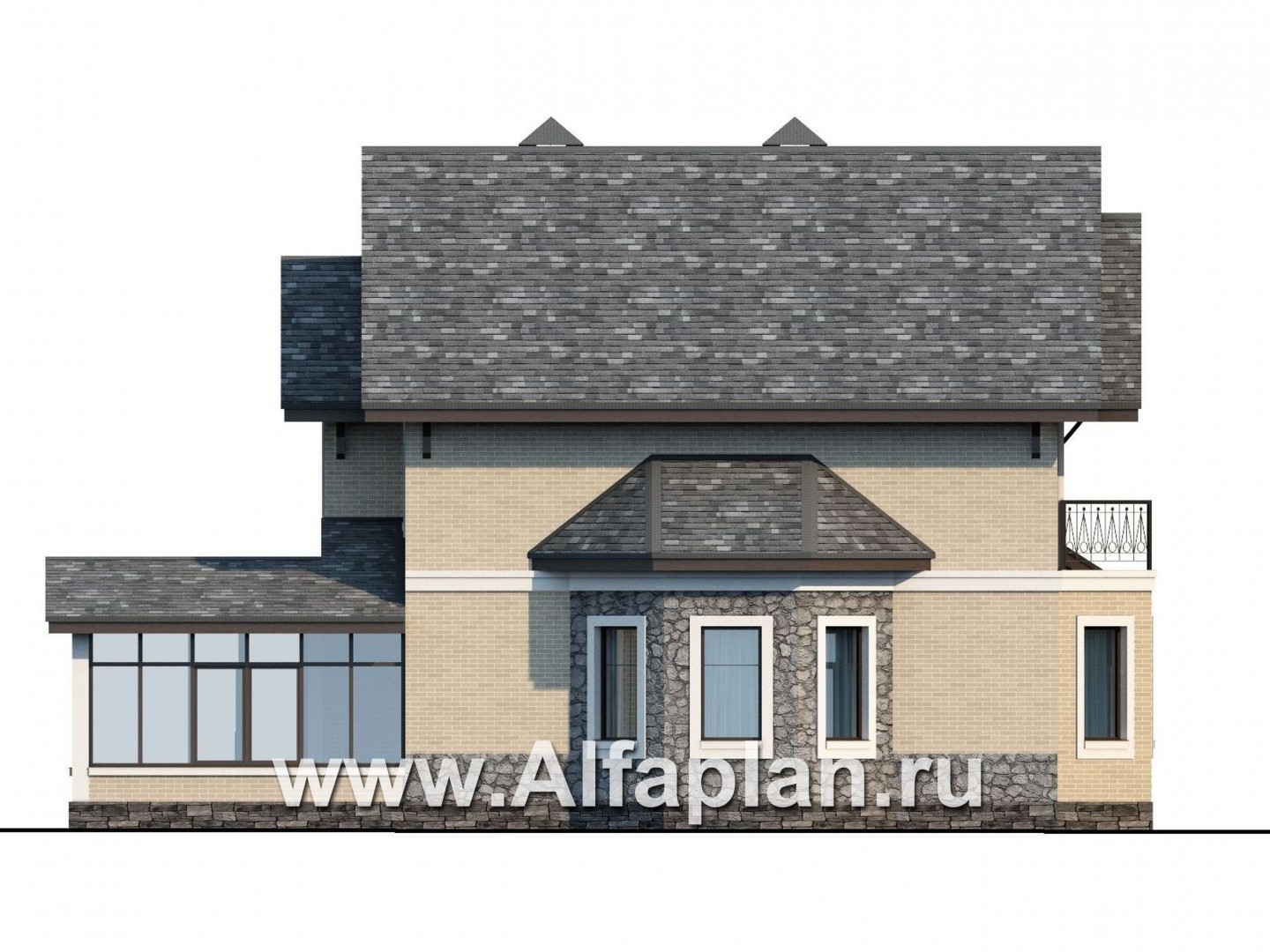

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

36.25 + 8,5 крыльца  м3
Тип наружных стенкирпич или газобетон (альтернативно)

102,5/101,1  м3
Тип внутренних стенкирпич пустотелый

17,7  м3
Тип перекрытиймонолитные ж/б над 1-ым эт, по деревянным балкам над 2-ым

бетон В25 - 15,3  м3
Тип кровлибитумная черепица

217  м2
Наружная отделкалицевой кирпич

241,2  м2
Наружная отделка цоколяискусственный камень 13,5м2

Гараж

Высота домаот пола 1-го этажа

9.570  м
Высота 1-го этажаот пола до потолка

3,00  м
Высота 2-го этажаот пола до потолка

2,73  м
Утеплительминеральная вата

Окна


Небольшой современный дом с оригинальным планом. Романтичный облик дому придает треугольный эркер и балкон в мансардном этаже, напоминающие корабль с капитанским мостиком.  Оригинальность решения создана  не в ущерб комфортности и рациональности планировки. Сбалансированность  - основной принцип, заложенный в проект дома. В доме два этажа, второй этаж - мансардный. Небольшой чердак не эксплуатируется. Для его обслуживания предусмотрен лаз с выдвижной лестницей. В конструкции стен предусмотрена возможность использовать, и кирпич и газобетон. Это универсальное решение рубрики «проекты кирпичных и газобетонных домов».

Первый этаж поделен на две зоны.  К первой относятся тамбур, прихожая, небольшой холл с санузлом и котельной. Вторая - гостевая часть дома. Она включает в себя гостиную, кухню, столовую, захватывает лестницу и часть холла. Такая структура с перетекающими друг в друга пространствами создает не только ощущение простора и свободы, но и предпосылки для интересного индивидуального решения интерьера. Это пространство дома естественно и гармонично перетекает на улицу через террасу, напрямую связанную с кухней. Терраса имеет кровлю, что очень важно при строительстве на дождливом Северо-западе. При желании ее можно остеклить, получится удобная и уютная веранда, где можно устроить зимний сад.  Справой стороны к дому пристроен навес, часть которого используется для стоянки автомобиля, часть отведена под холодную кладовую. При желании от кладовой можно отказаться и использовать всю площадь под стоянку. Вторая большая машина сюда, конечно, не встанет, но для скутера место найдется. Второй этаж дома - зона компактных помещений личного характера. Здесь расположены три спальни и ванная комната. Большая по площади спальня имеет балкон, полом которого служит крыша треугольного эркера. Стоя на этом балконе, как на капитанском мостике, можно ощутить себя капитаном корабля, бороздящим волны житейского моря. Необычный и очень удачный дом.

Если вы не приверженец романтизма,  и вы сочли этот проект не подходящим для себя, к вашему вниманию огромный выбор проектов нашей коллекции. Здесь вы найдете проекты домов на любой вкус, как вариативные, так и совершенно уникальные, которые отличаются по архитектуре, дизайну и планировке.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Татьяна написал(а) 16.02.2017:

Вопрос по проекту 435A ; какова примерная стоимость дома( без цокольного этажа и веранды ) , на чем можно сэкономить еще. Сколько стоит фундамент для этого дома, какие перекрытия можно между этажами ( бетон плита или брус). Во ск-ко обходится крыша? Пришлите примерную смету (крыша, фундамент, подведение под крышу и сколько утепление и отделка панелями).

Татьяна, добрый день,
проектом предусмотрен двухэтажный дом без цокольного этажа. Перекрытия - монолитные железобетонные. При желании/необходимости конструкция фундамента и перекрытий может быть изменена (см. подробно http://www.alfaplan.ru/genplan/). Наша компания занимается проектированием. Строят по нашим проектам строительные компании и бригады, которые выбирают заказчики по своему усмотрению. Что касается стоимости строительства, то на этот вопрос Вам как раз сможет ответить строительная компания (или бригада), учитывая при расчете как стоимость материалов, так и работы (что является значительной составляющей сметы). У строителей, как правило, есть свои расценки и в том числе приблизительная сметная стоимость 1 кв.м. площади коробки дома. В наших проектах есть спецификации с полным перечнем материалов, необходимых для строительства дома и монтажа инженерных систем. В таблице с характеристиками дома указан расход основных материалов, что также поможет сделать первоначальный расчет.
Павел Владиславович из города Каменск-Уральский написал(а) 05.12.2016:

Вопрос по проекту 435A. Есть вариант с гаражом и погребом

Здравствуйте, Павел Владиславович!

Вариант проекта 435А с гаражом это проект 435В - http://www.alfaplan.ru/catalog/item_4413/Разработанный нами типовой проект погреба для таких фундаментов, как мелкозаглубленная монолитная плита позволяет, пользуясь приведенными в нем решениями, самостоятельно, силами строителей, построить погреб «по месту». Настоящий проект погреба НЕ ПРИВЯЗАН ни к какому конкретному дому, и представляет собой набор типовых решений: по устройству и армированию монолитных стен, устройству цоколя, гидроизоляции и т.д. В проекте — 4 листа формата А3.Глубина погреба 1. 85 м, осевые размеры 4.2 х3.6 м. Он может быть размещен под любой частью дома, следует только учитывать расположение несущих стен. Соответственно, если Вы выбираете проект гаражом и погребом, то при заказе проекта нужно поставить "галочку" в поле "Типовой проект погреба 285Т".

Виталий из города Югорск написал(а) 18.07.2016:

Вопрос по проекту 435A Здравствуйте, в данном проекте по имеющимся рисункам трудно определить как организована система вентиляции с кухни? На первом и втором этажах в стенах отсутствуют вентканалы?

Здравствуйте, Виталий!

Вент. каналы в проекте имеются везде, где это требуется по нормам. В кухне вентканал показан в правом верхнем углу помещения кухни. Вент. канал из котельной показан в стене между котельной и лестницей. Каминная вытяжка - в стене между прихожей и гостиной. На втором этаже - в стене между ванной и лестницей и в стене между спальней 16,58 и 24,29. На сайте размещены презентационные планы для понимания пространства, они могут не содержать детальной информации.
