G13

Экономичный дом из газобетона

Дополнительные изображения

общая площадь дома, м2жилая площадь дома, м2
138.0067.8
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)32900

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование7000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
Паспорт проекта4000

Дополнительная копия проекта3000

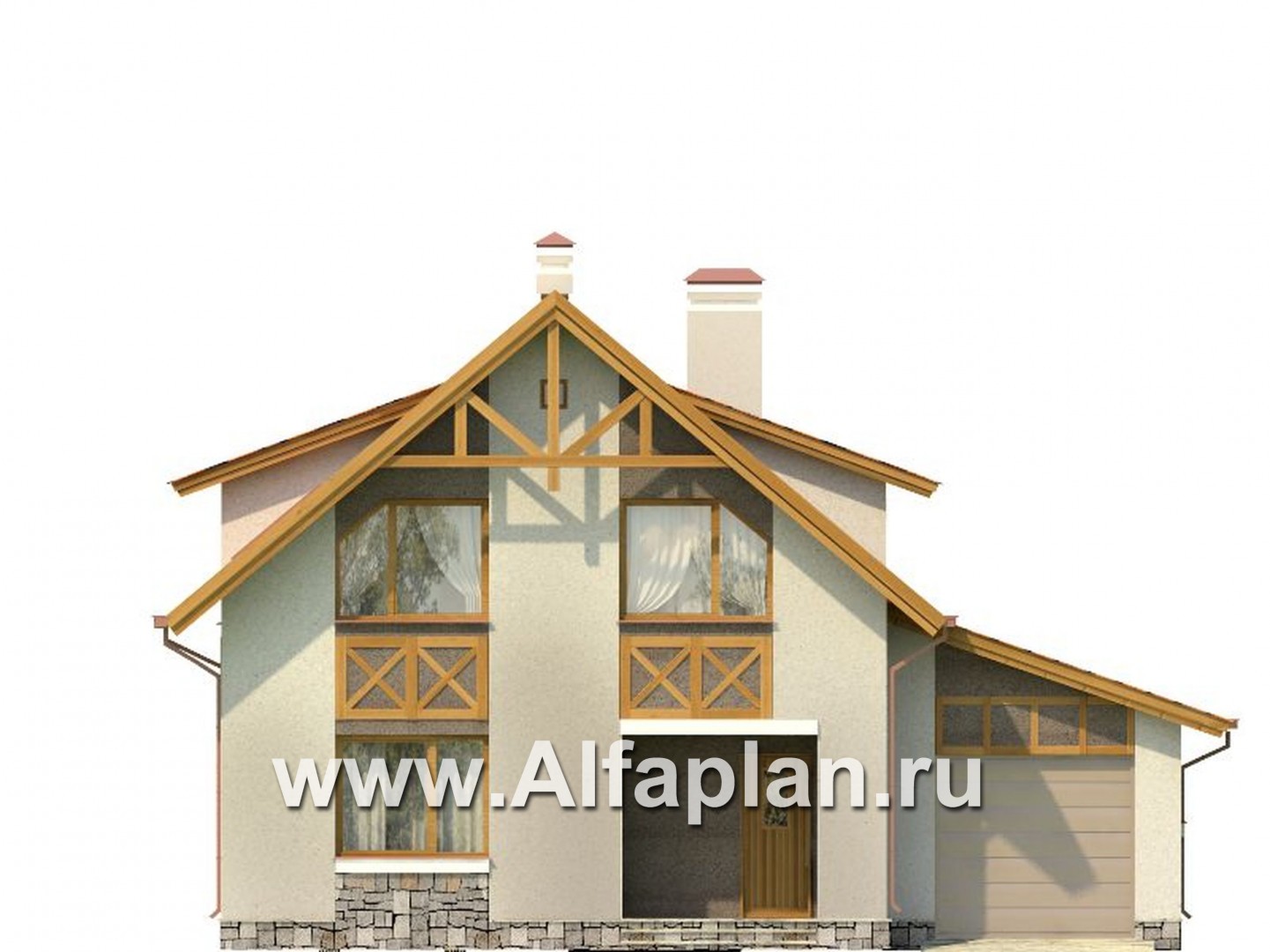

Вид спереди
Вид спереди
Вид справа
Вид справа

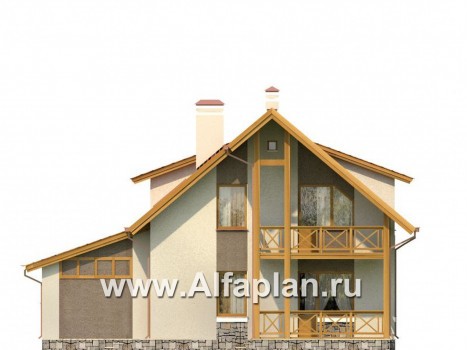

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

Тип наружных стенгазобетонные блоки

Тип перекрытийпо деревянным балкам

Крышастропильная конструкция

Тип кровлибитумная черепица

Наружная отделкаштукатурка с покраской

Наружная отделка цоколяоблицовочный камень

Утеплительминеральная вата

Показать описание

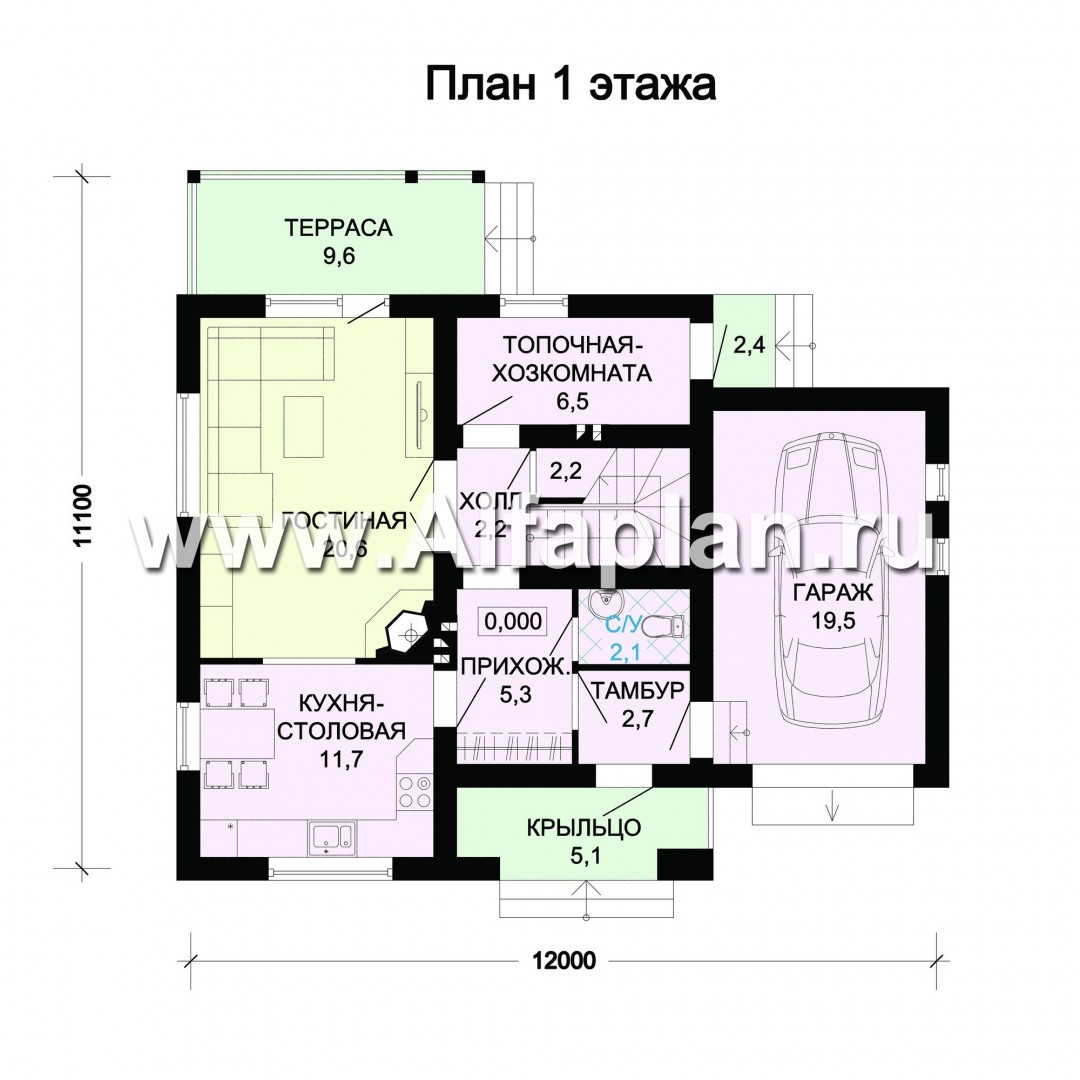

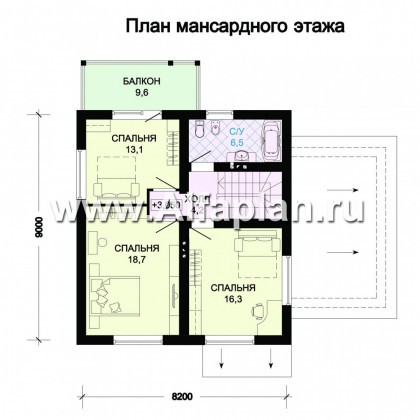

Небольшой по площади, рациональный по планировке и конструктивному решению загородный дом. По этим параметрам его по праву можно отнести к домам эконом - класса. При этом дом имеет достаточно выразительный облик, который удалось создать очень небольшими архитектурными средствами. В доме два этажа, второй - мансардный, подвал отсутствует, небольшой чердак не эксплуатируется. На первом этаже расположены жилые помещения и небольшой гараж. Гостиная и кухня-столовая объединены в одно помещение. Условно они разделены угловым камином и небольшой перегородкой. В гараж можно попасть из тамбура. Из котельной есть отдельный выход на улицу. Мансарда решена предельно рационально. Три спальни и ванную комнату объединяет небольшой лестничный холл, площадью 3.8 м.кв. Размеры двух смежных спален, разделенных перегородками можно варьировать или просто объединить в одну. Одна из спален имеет балкон.

Комментарии

Виктор из города г. Курган написал(а) 02.09.2013:

Возможно ли получения от Вас зеркальныйпроект этого дома

Виктор, здравствуйте.
Архитектурно-строительная часть этого проекта в зеркальном исполнении готова, и ее можно заказать на странице проекта на сайте. Инженерные разделы предоставляются в прямом исполнении. Но с учетом того, что большая часть этих разделов состоит из расчетов, схем и спецификаций, помехой это не является

Константин из города г. Чита, Забайкальский край написал(а) 07.05.2013:

Пожалуйста, поясните, проект дома G13 разработан для какой природно-климатической зоны? В условиях резко континентального климата (зимой t держится до 2 мес. -40 гр. C) проживать будет комфортно?. Исполнение проекта дома в полистиролбетоне возможно?

Константин, здравствуйте.
В условиях холодного климата наружные стены дома и фундаментная плита могут быть дополнительно утеплены. Наружные стены утепляются минеральной ватой, фундамент - экструзионным пенополистиролом. Полиситиролбетонные блоки можно использовать, но с точки зрения технологии, выполнения основных конструктивных узлов, процесс будет более сложный по сравнению с применением газобетона.
