G12

Экономичный дом для маленького участка

Дополнительные изображения

общая площадь дома, м2жилая площадь дома, м2
119.1067.6
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)30900

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
Паспорт проекта4000

Дополнительная копия проекта3000



Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

21.5(В20) + 7.3(В15)  м3
Тип наружных стенгазобетонные блоки

85.5  м3
Тип перекрытийпо деревянным балкам

брус 200х75(120)  м3
Крышастропильная конструкция

Тип кровлибитумная черепица

Наружная отделкадекоративная штукатурка, вагонка

Наружная отделка цоколяштукатурка или облицовочный камень

Высота домаот пола первого этажа

8.09  м
Высота 1-го этажаот пола до потолка

2.73  м
Высота 2-го этажаот пола до потолка

2.70  м
Высота мансардного скоса1.3 м

Утеплительминеральная вата

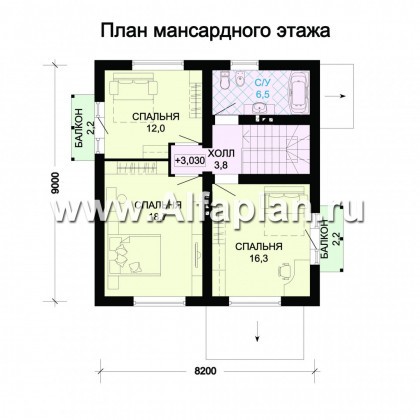

Этот небольшой дом оптимален по всем показателям, включая планировку и конструктивное решение. Компактное пятно застройки позволит посадить его на небольшой участок. Монолитная плита основания снимет ограничения по использованию участков со сложными грунтами. Предложенная конструктивная схема избавит от необходимости тяжелой строительной техники на стройплощадке. В планировке отсутствуют избыточные помещения, но есть все необходимое для жизни одной небольшой семьи. На первом этаже расположены гостиная и смежная с ней кухня, котельная и холл-прихожая. Предваряет вход в дом небольшое крылечко по бокам оформленное колоннами. На мансарде расположены три спальни и ванная комната. У двух спален есть небольшие балкончики.

Комментарии

Иван из города Архангельск написал(а) 08.10.2014:

Добрый день!Можно строить такой дом из керамзитобетонных блоков, и фундамент сделать ленточный.

Иван, здравствуйте.Пименение керамических блоков возможно. В случае необходимости при заказе проекта мы приложим сопроводительное письмо по заменене материалы на керамзитобетон.Мы можем дополнительно для Вас разработать ленточный сборный или монолитный фундамент. Стоимость работы 17000 рубл. срок -10 раб. дней.Фундамент будет разрабатываться под Ваш участок ( либо на основании Инженерной геологии, или на основании общих характеристик грунтов  вашего района.

Вадим из города Белогорск написал(а) 04.05.2014:

Хотим заказать этот проект скажите можно ли зделать перекрытия из плит и еще интересует толщина наружных стен,не будить ли в нем холодно при -40?

Вадим, здравствуйте.
Благодарим за внимание к нашим проектам и обращение в нашу студию.
Да, можно  междуэтажное перекрытия по деревянным балкам заменить на ж/б плиты: сборные и монолитные. У нас разработка такой конструкции стоит 12000 рубл, не исключается возможность и ее выполнения строителями по месту. При условии строительства в холодной климатической зоне можно в наружные стены добатить слой утеплителя. Это стандартная процедура и строители должны с ней справиться по месту.
Анна из города САнкт-Петербург написал(а) 20.04.2013:

Здравствуйте! Скажите пожалуйста, возможно сделать дом с такой планировкой, но каркасный, на свайном фундаменте и двухэтажный.

Анна, здравствуйте.
Да, этот проект можно выполнить каркасным методом строительства. Но за корректировку проектной документации мы не возьмемся.
Обратите внимание на то, что заметного удешевления строительства не достигается, так как речь идет об экономии только при возведении стен, а сами стены в общей стоимости дома - не более 15-20%(есть еще фундамент, перекрытия, стропила и кровля, окна и двери, инженерные системы, отделка.). При этом, при строительстве по каркасной технологии нужны опытные квалифицированные рабочие (или фирма), и такую работу уже мы бы не советовали доверять дешевым гастарбайтерам с низкой квалификацией. Стоимость работы отразится на стоимости дома.
Конструкция фундамента в первую очередь определяется характеристикой грунтов на Вашем участке. Если по результатам Инженерно-геологических изысканий Вам были рекомендованы свайные фундаменты, следовательно такую конструкцию и нужно применять. Мы не разрабатываем конструкцию свайных фундаментов с монолитным ростверком, как правило, такую конструкцию строители выполняют по месту.
