G14

Экономичный загородный дом с навесом для машины

Дополнительные изображения

общая площадь дома, м2жилая площадь дома, м2
129.4067.6
Площадь гаража - навеса, м2
(не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)31900

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
Паспорт проекта4000

Дополнительная копия проекта3000



Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

Тип наружных стенгазобетонные блоки

Тип перекрытийпо деревянным балкам

Крышастропильная конструкция

Тип кровлибитумная черепица

Наружная отделкадекоративная штукатурка, вагонка

Наружная отделка цоколяштукатурка фактурная или облицовочный камень

Утеплительминеральная вата


Скандинавский стиль на редкость универсален: он может быть использован при строительстве как роскошного особняка, так и жилья эконом-класса – как в случае с представленным здесь проектом коттеджа. Все дело в технологиях и, разумеется, используемых материалах.

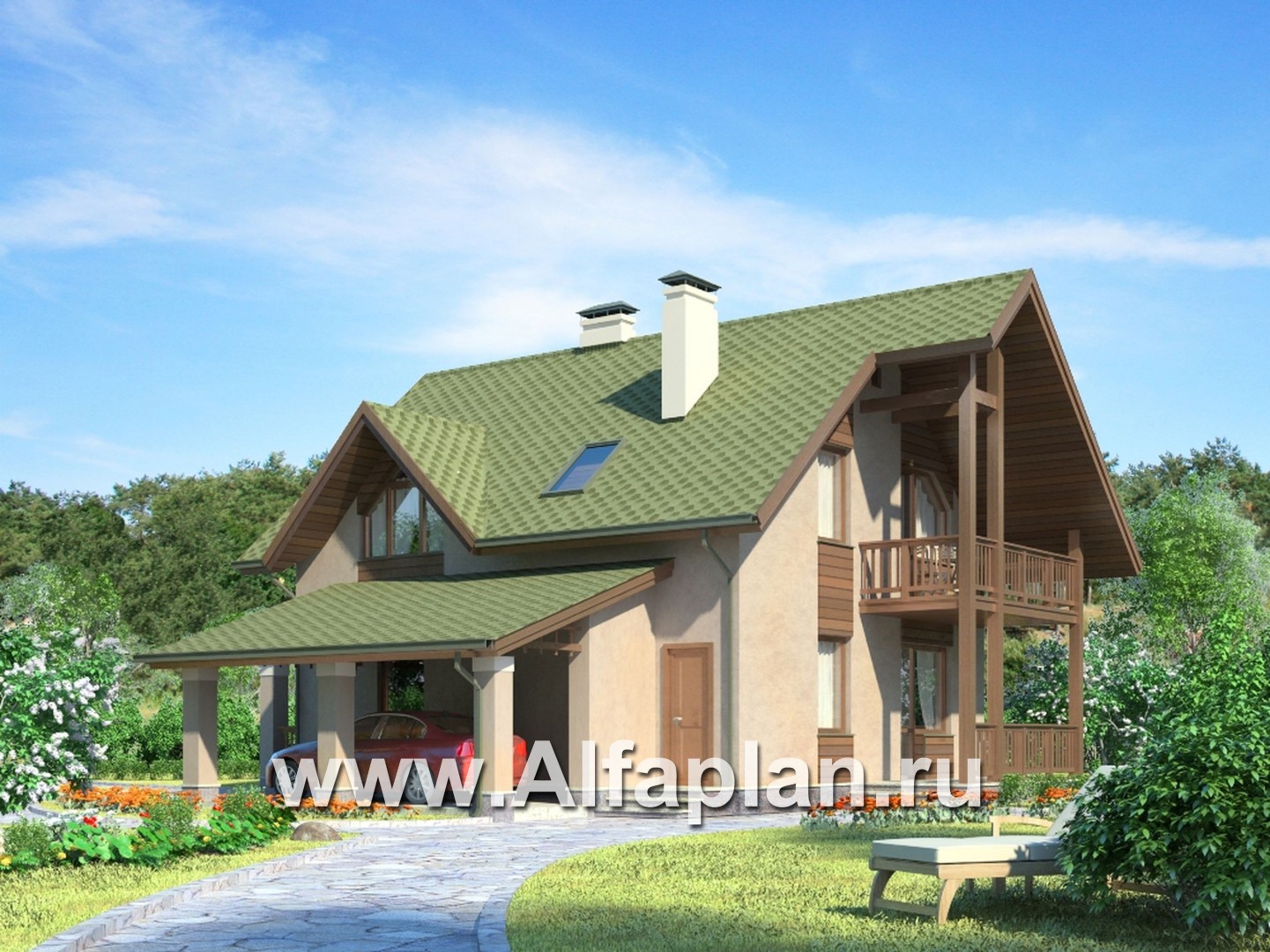

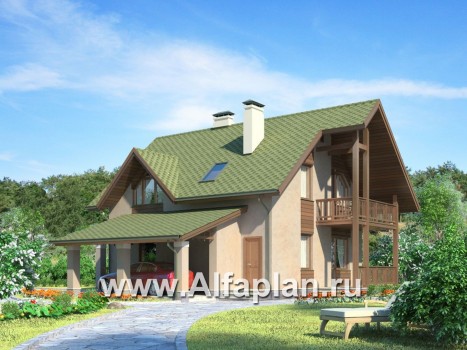

Итак, за счет чего эта постройка может считаться экономичной? Во-первых, неслучаен выбор строительных материалов: наружные стены возведены из газобетона, для оформления кровли использована битумная черепица. При этом внешний вид дома весьма эффектен – благодаря декоративным элементам из вагонки, а также панорамным окнам, обеспечивающим отличное естественное освещение. Обращают на себя внимание и внешние сваи, подчеркивающие геометрию кровли.

Продолжая тему экономичности, обратим внимание на некоторые значимые элементы проекта. Так, в этом газобетонном доме не запланирован подвал, кроме того, теплый гараж заменен более дешевым, но вполне практичным навесом для авто.

Проектом газобетонного дома предусмотрено два этажа, причем второй – мансардного типа. Планировка обоих этажей предусматривает четкое разделение пространства на две равные части – за счет продольной несущей стены.

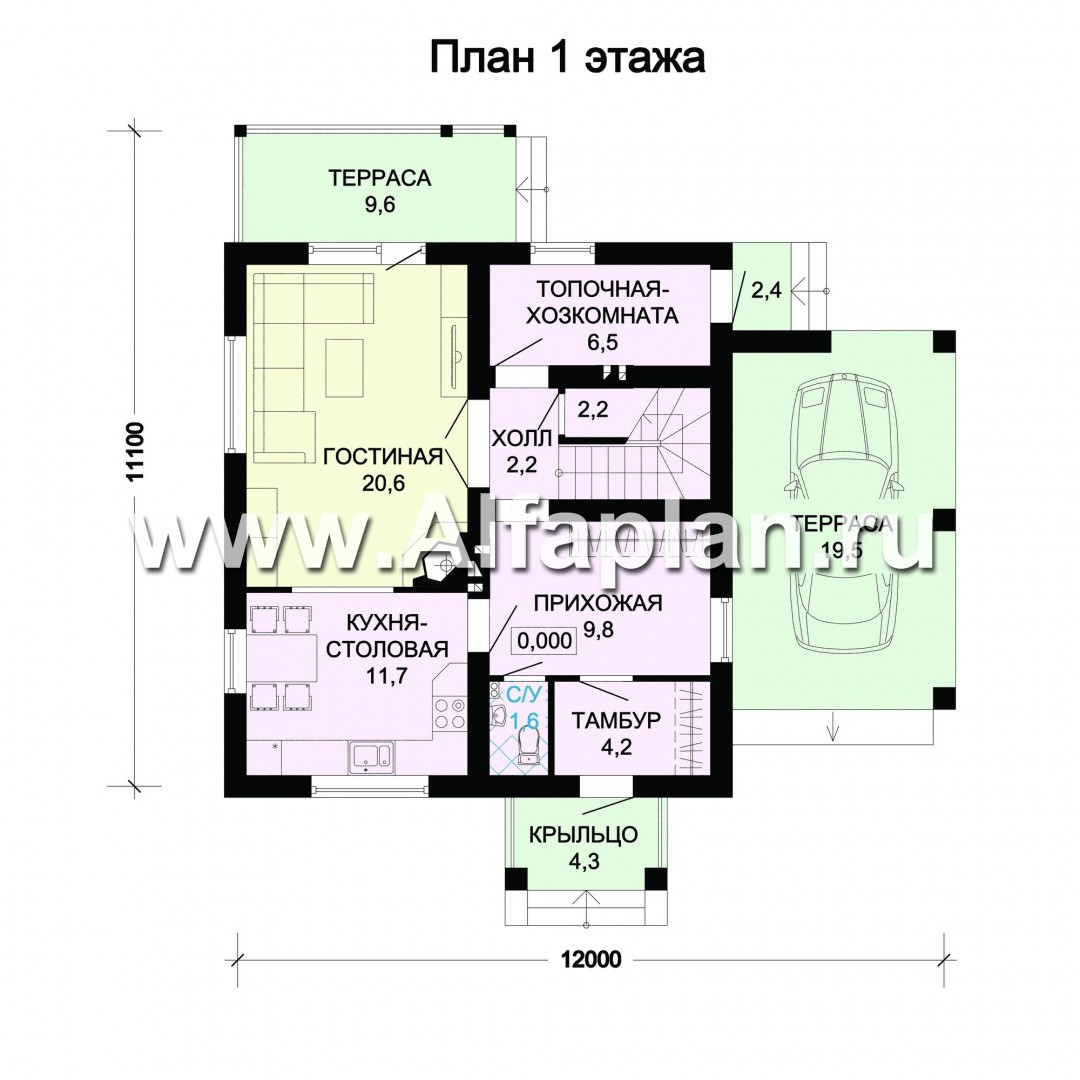

Левое крыло первого этажа целиком отдано под гостевую зону: это гостиная, снабженная угловым камином, и кухня-столовая. При желании их можно объединить в студию со сквозным освещением. При этом кухня-столовая и гостиная имеют раздельные входы – помещения сообщаются с холлом и прихожей соответственно. Гостевое пространство расширено за счет террасы, оборудованной собственным выходом во двор.

В правом крыле этого дома из газобетона разместились холл с лестницей на второй этаж, сообщающаяся с ним прихожая, а также тамбур. Кроме того, со стороны дворового фасада нашлось место для топочной-хозкомнаты, попасть в которую можно из холла. Она оборудована собственным выходом со стороны автомобильного навеса. Рядом с лестницей расположилось еще одно небольшое помещение, которое можно использовать под кладовую.

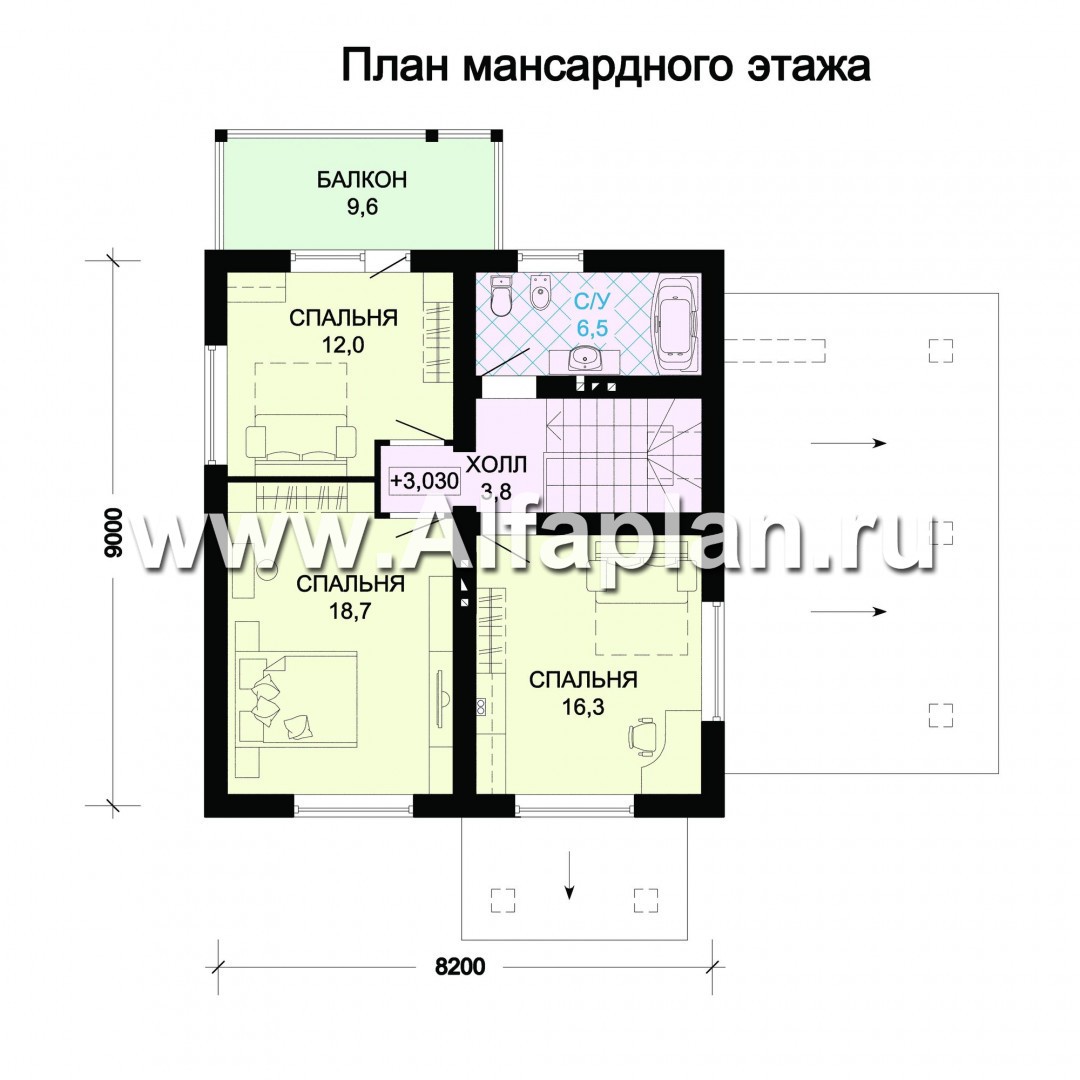

Пространство второго этажа, согласно проекту дома из газобетона, отдано под приватную группу. Она представлена тремя смежными спальнями, не равнозначными по площади, причем спальня со стороны дворового фасада имеет выход на балкон. Разумеется, на этаже предусмотрен санузел общего пользования. Все помещения сгруппированы вокруг небольшого холла.

Комментарии

Владимир из города Казань написал(а) 23.02.2014:

Здравствуйте. Понравился проект своим не большим размером и удобной планировкой. Хотелось бы уточнить возможно ли использовать кирпич вместо газобетона, хотя бы облицовочный и ж.б перекрытия над 1 этажом?

Владимир, здравствуйте.
Благодарим за внимание к нашим проектам и обращение в нашу студию.Да, конечно. газобетон и кирпич взаимозаменяемые материалы. И вместо блоков вполне возможно использовать пустотный, теплый кирпич с толщиной стены 380 мм.  Т.к. теплотехнические характеристики кирпича уступают газобетону, может потребоваться дополнительный слой утеплителя для наружных стен. Возможно и штукатурную систему заменить на лицевой кирпич.  В этом с случае выполняется анкеровка кладки для крепления слоя облицовки и дополнительный ряд кирпича в цоколе.
Сергей из города Киев написал(а) 04.09.2013:

Здравствуйте! Понравился проект, думаю сделать перегородку между кухней и гостинной + только один задний выход прямо напротив дверей в бойлерную. Подскажите пожалуйста предусмотрен ли цоколь в этом проекте и какой высоты? На графическом изображении дом расположен низко над землей. Фундаментная плита это и есть пол первого этажа? Не будет ли в таком случае сыро в доме зимой когда много снега или весной когда он танет?

Сергей, здравствуйте.
Пол1-го этажа поднят на 0.45 м от уровня земли. Фундаментная плита мелкого заложения заглублена, далее выполняется обратная засыпка на проектную высоту и монолитный пол 1-го этажа. Под несущие стены выполняется монолитный цоколь. Его высоту можно увеличить, если есть желание поднять выше пл 1-го этажа и цоколь соответственно.

Владимир из города Салехард написал(а) 23.06.2013:

Добрый день! Подскажите пожалуйста сколько будет стоить данный проект если вы расчитаете к нему подвал, и возможен ли зеркальный вариант. Спасибо.

Владимир, здравствуйте.
Этот проект имеет готовый зеркальный вариант Архитектурно-строительной части. Инженерные разделы предоставляются в прямом исполнении.
Так же можем предложить Вам готовый проект погреба .
Он разработан для плитного фундамента. Это альбом из 4 листов формата А3.
Размеры погреба в осях 3.6 х4.2 м, глубиной 1.85 м.
В проекте изображен план, разрез, сечение, схема армирования, спецификация на бетон и арматуру.
Можно применить без изменений, можно адаптировать под конкретно Ваши условия ( изменить площадь, глубину)
Проекта с цокольным этажом нет, такой вариант возможно выполнить за доплату.
Точная стоимость определяется на основании полного перечня пожеланий
