515E

"Виконт"- двухэтажный дом с большим гаражом и отличной планировкой

Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
194.10181.8061.99
Стоимость проекта (посмотреть состав документации)
Отличие от проекта 515ВУвеличена вместимость гаража до 2 машин
Архитектурно-строительные чертежи (АС)35000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

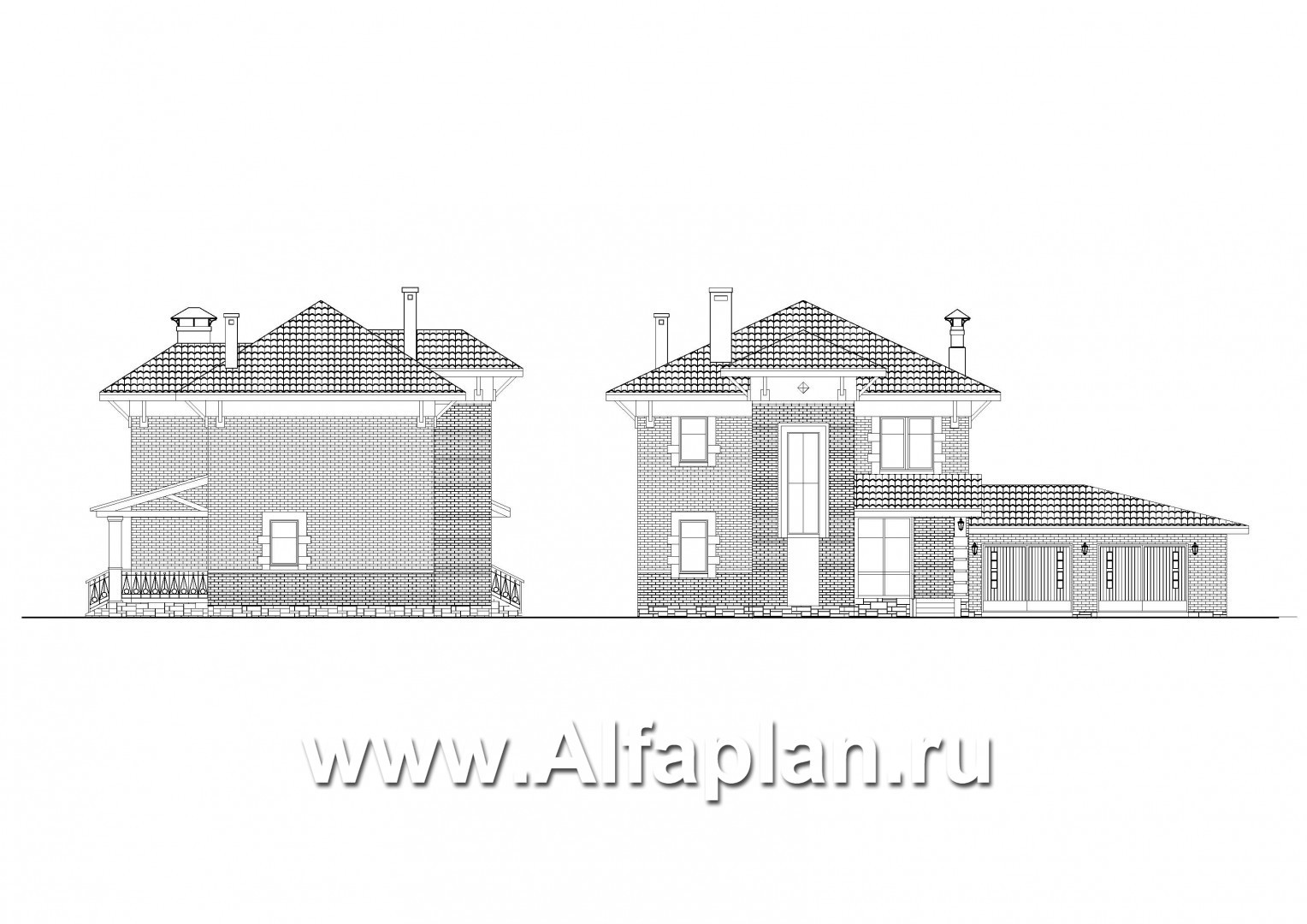

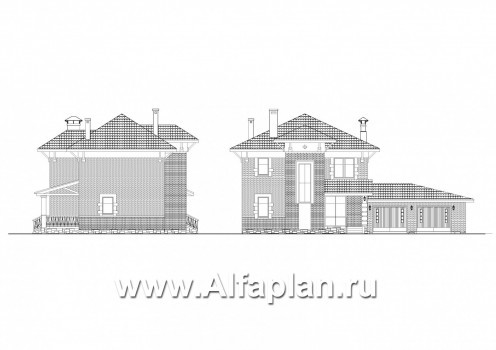

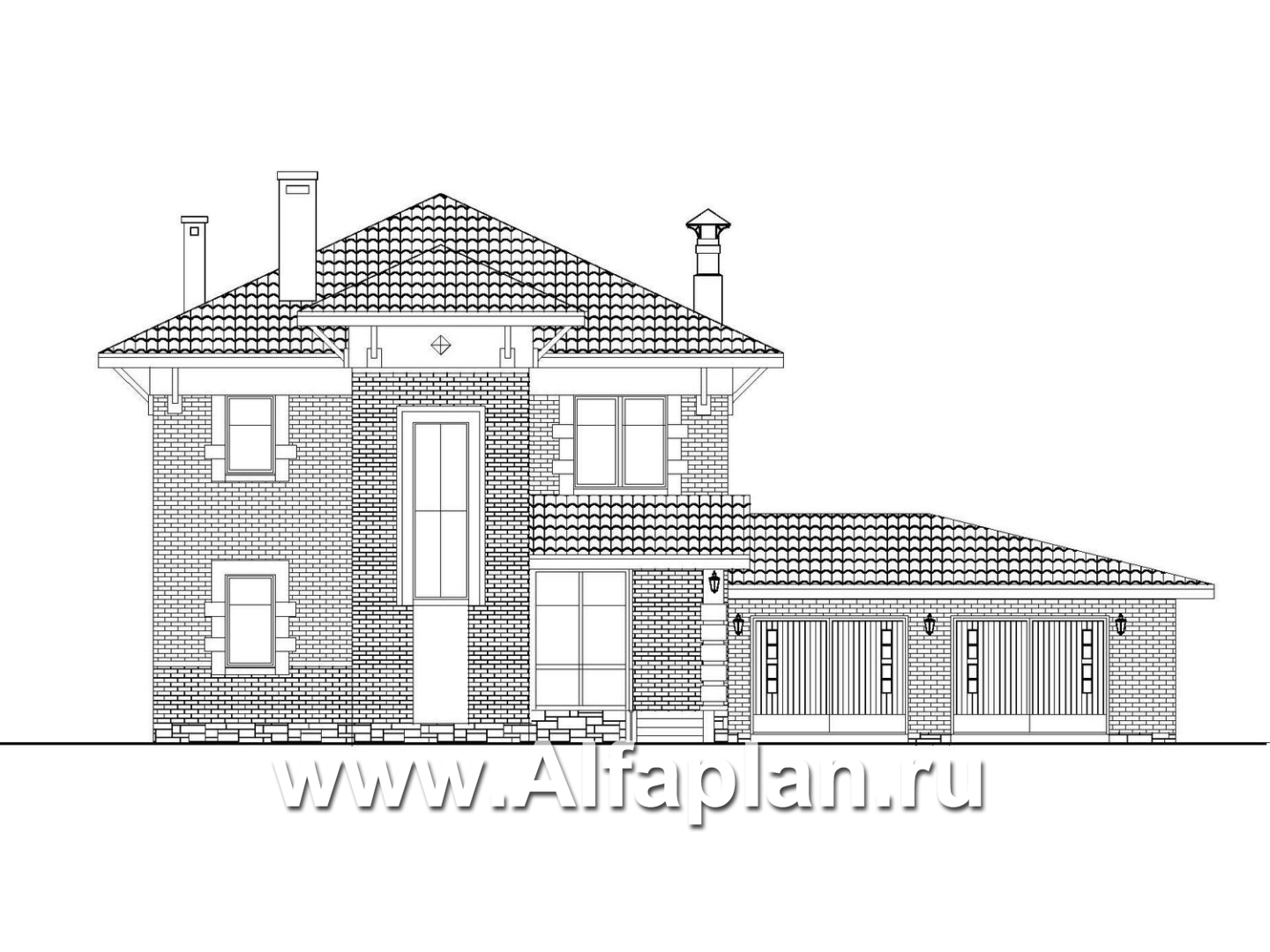

Вид спереди
Вид спереди

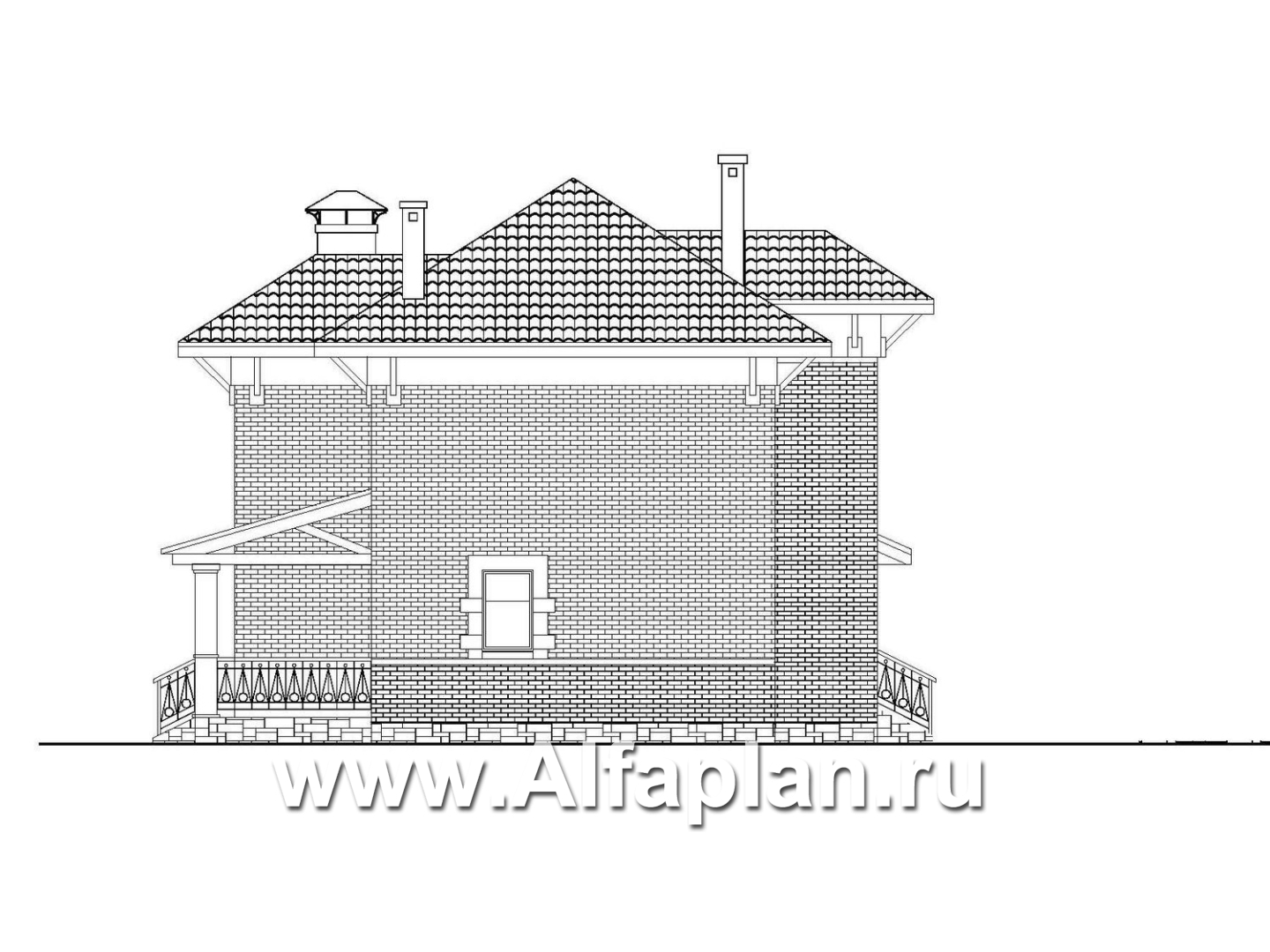

Вид справа
Вид справа

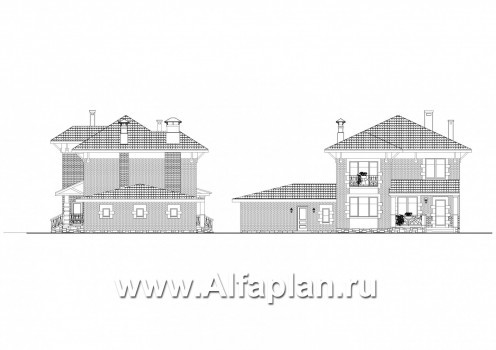

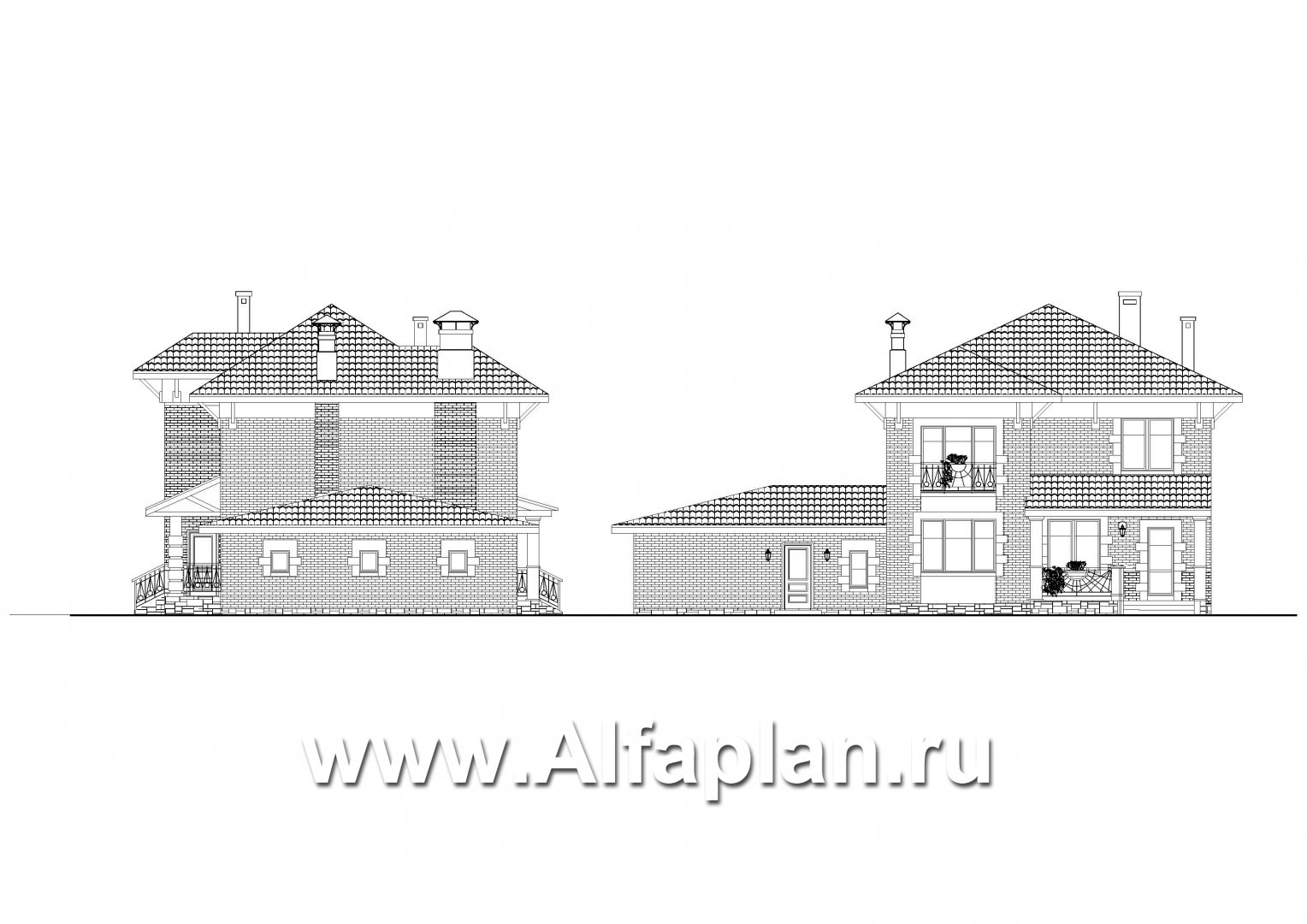

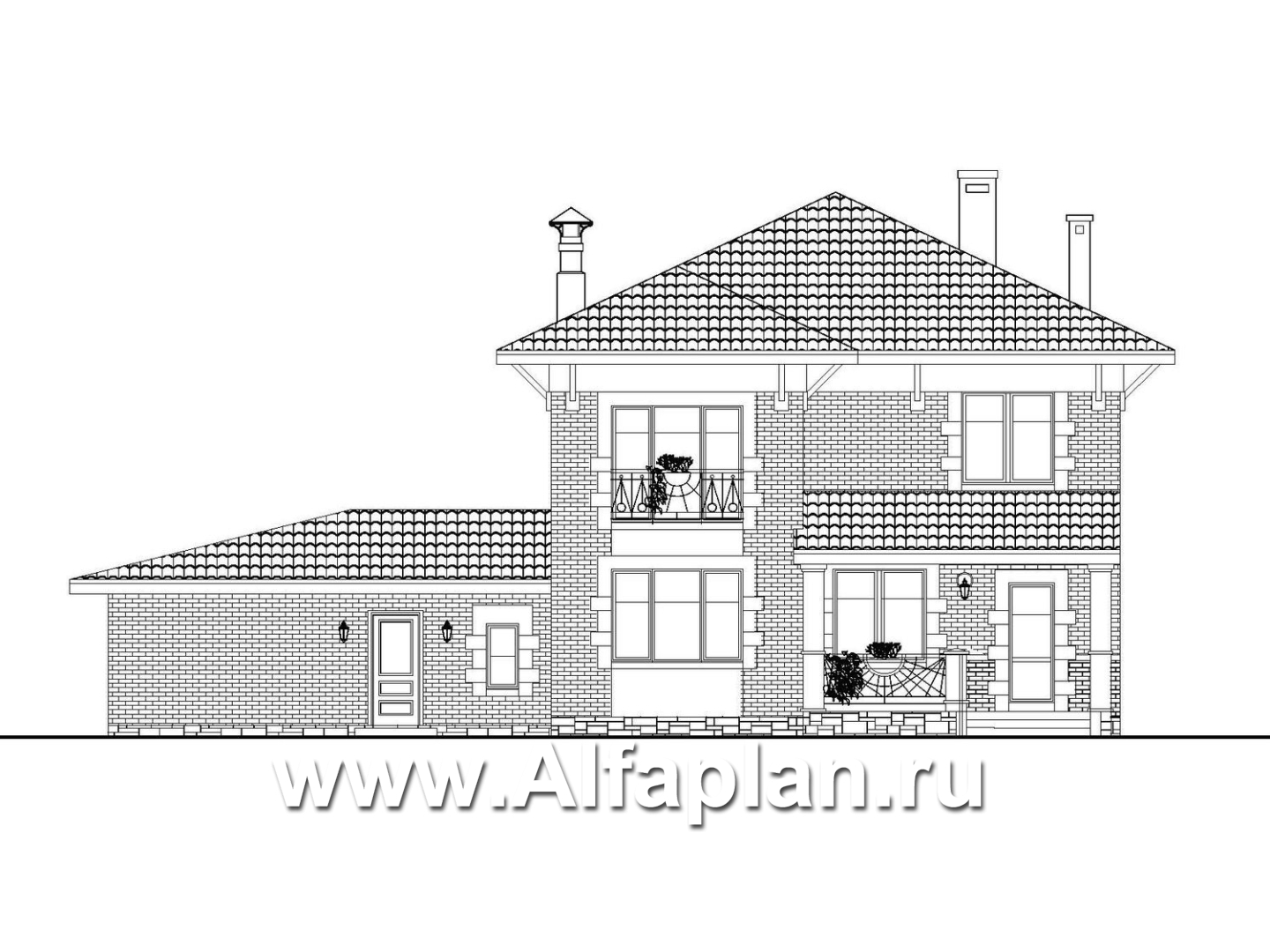

Вид сзади
Вид сзади

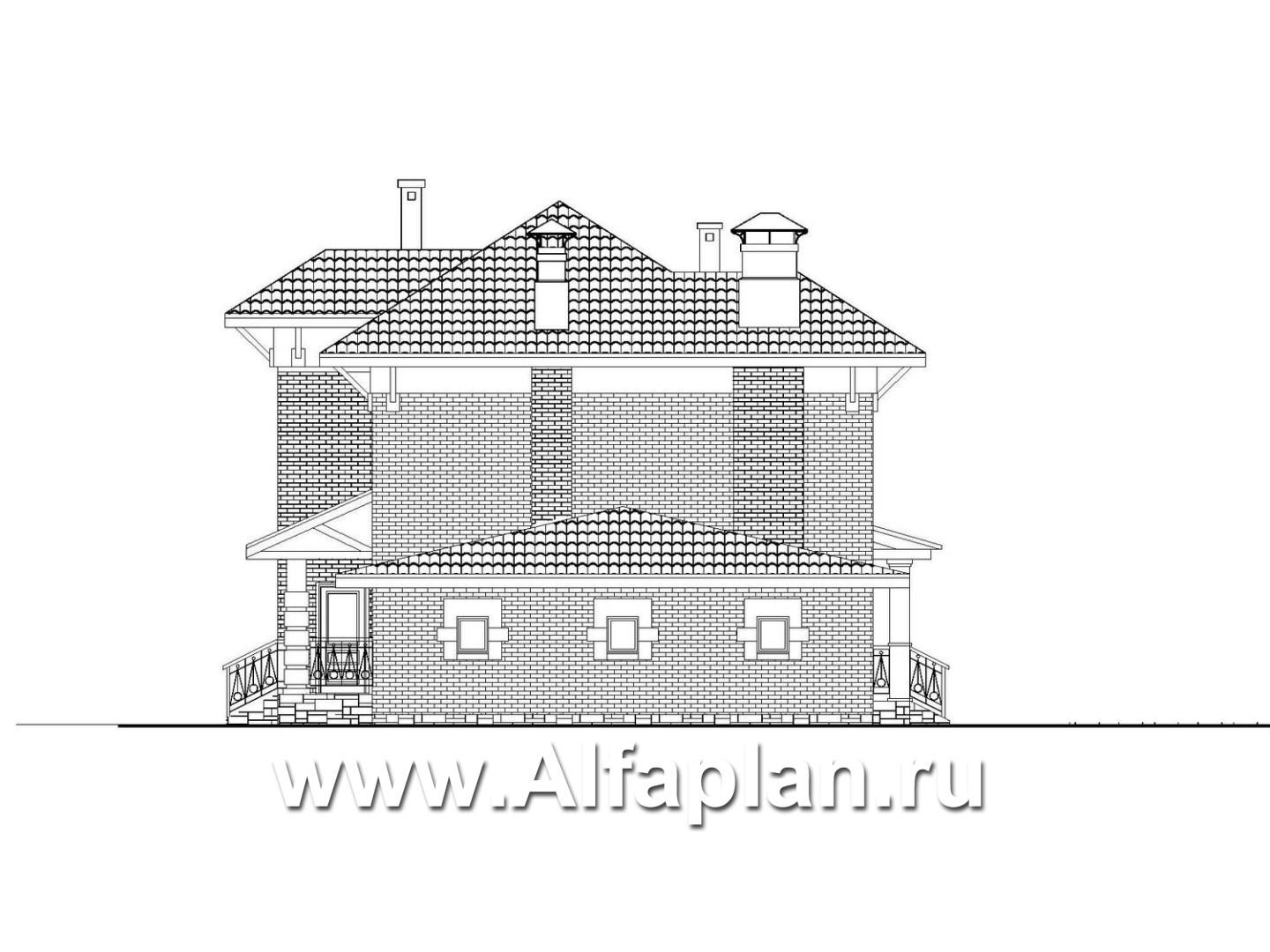

Вид слева
Вид слева
Характеристики
Тип фундаментамонолитная ж/б плита

Тип наружных стенгазо(пено)бетон или пустотный кирпич

Тип внутренних стенкирпич

нет  м3
Тип перекрытиймонолитные ж/б - над 1 эт., по деревянным балкам - над 2м эт.

Крышачердачная стропильная конструкция

Тип кровликерамическая или битумная черепица

Наружная отделкаоблицовочный кирпич, декоративная штукатурка

Наружная отделка цоколяоблицовочный камень

Утеплительминеральная вата


Жизнь за городом просто невозможна без наличия автомобиля, поэтому предлагаемый проект двухэтажного коттеджа имеет просторный гараж на две машины, в который можно попасть непосредственно из дома, не выходя на улицу. В тыльной части гаража расположена котельная с отдельным выходом на улицу и кладовая. Фасады строения отделаны облицовочным кирпичом и декоративной штукатуркой в двух цветах, которые придают строению особую представительность и строгий вид, так же, как и огромное окно, захватывающее два этажа и освещающее лестницу в холле.

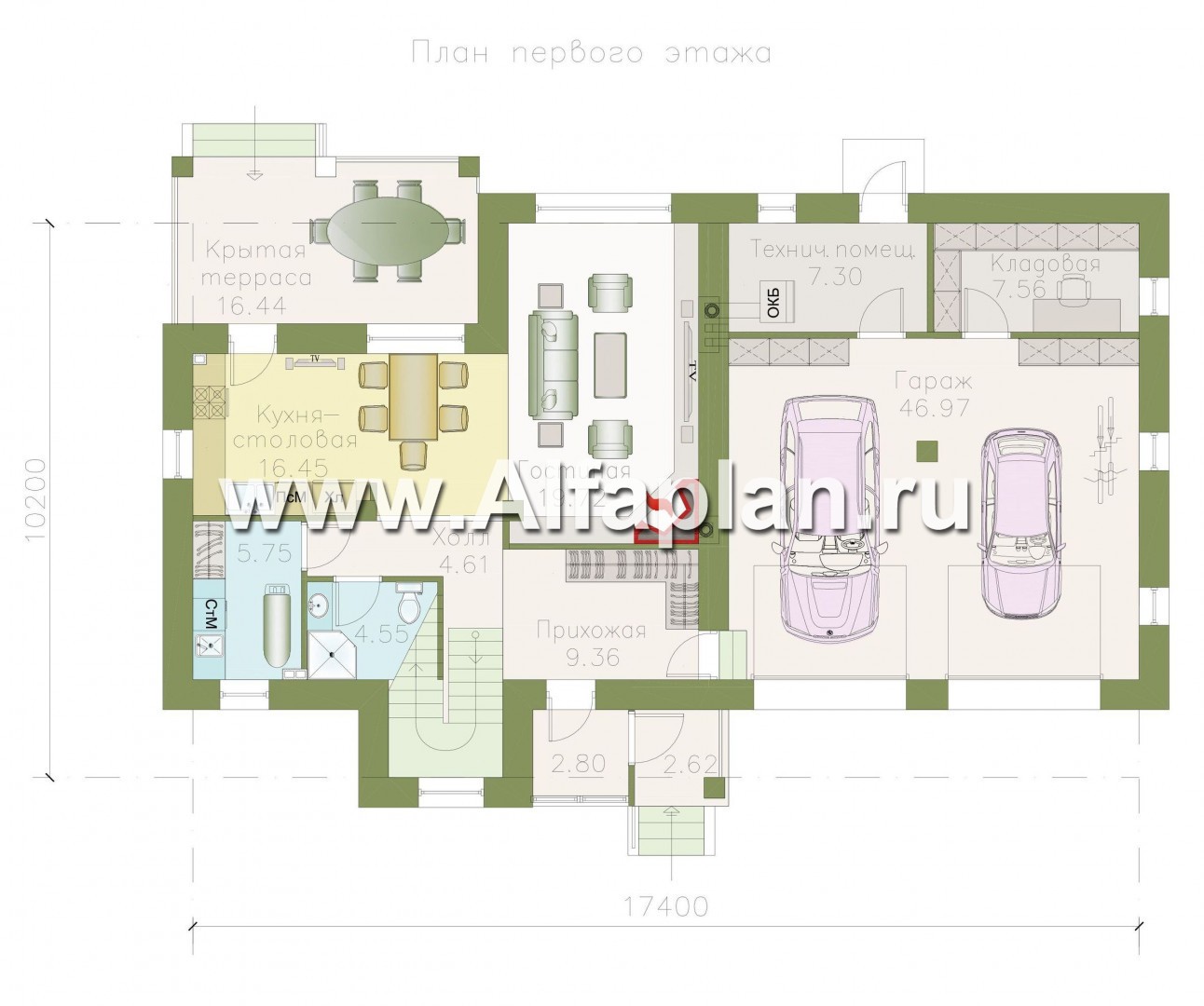

Входная дверь через небольшой тамбур ведет в прихожую с входом в гараж, гостиную и холл. Далее посетитель попадает из холла через одну дверь в большую кухню-столовую, из которой – на крытую террасу со вторым выходом из дома. Из холла с лестницей есть вторая дверь со входом в ванную комнату с гардеробом. Также в холле находится отдельный санузел, совмещенный с угловой ванной.

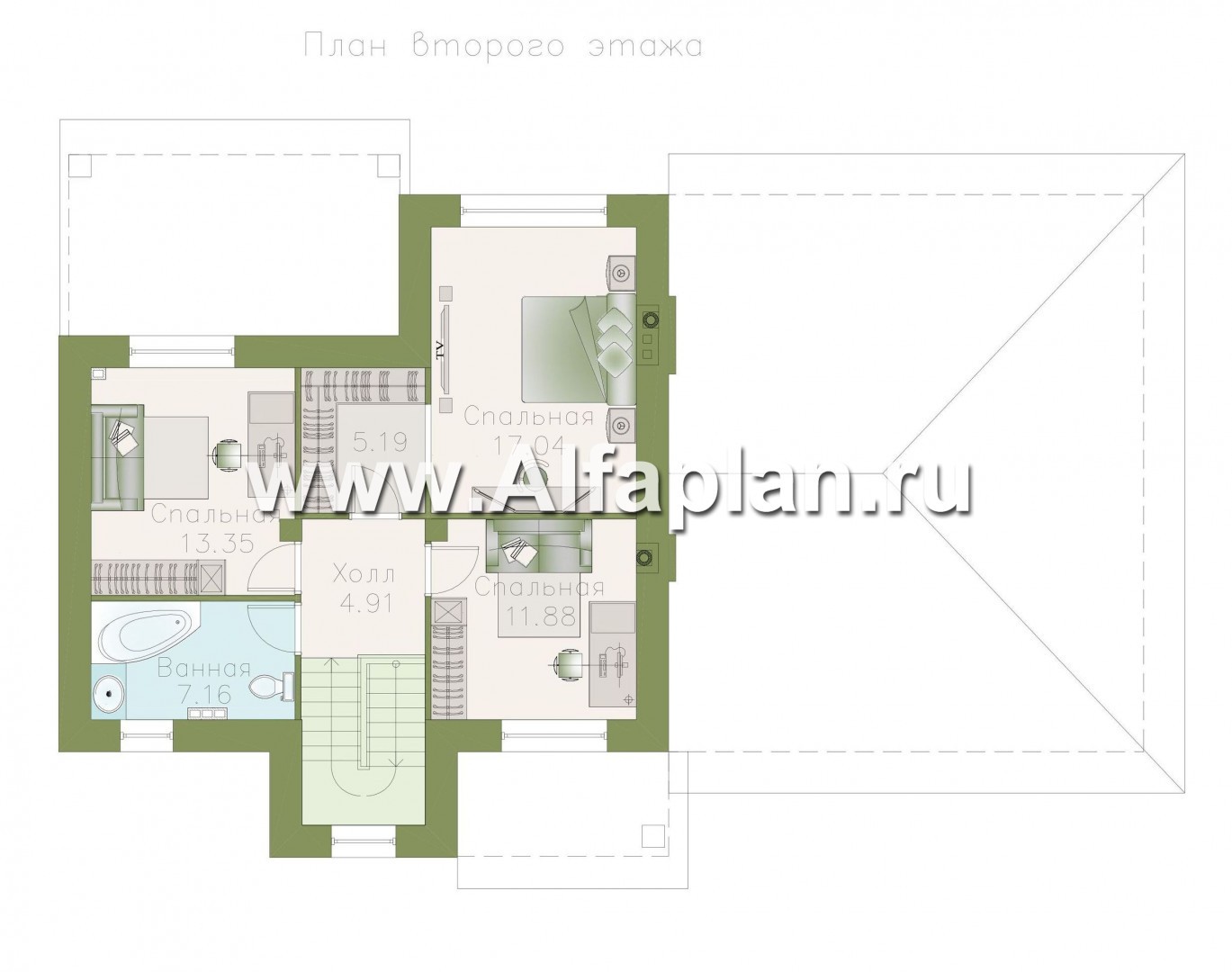

Мансардный этаж отдан отдыху хозяев дома, поэтому из холла можно попасть в три спальных комнаты, гардеробную комнату по центру и ванную комнату, совмещенную с санузлом. Ванная комната находится с левой стороны от холла, находящегося в центре мансардного этажа.

Крыша гаража выполнена в едином стиле с крышей здания, в качестве кровельного покрытия используется битумная или керамическая черепица.

Коттедж полностью оборудован инженерными системами, водопроводом и канализацией, выполнен монтаж электропроводки и электрооборудования.
