524B

"Высокая орбита" - коттедж с современной планировкой и гаражом-навесом

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
121.80116.3578.34
Площадь гаража - навеса, м2
26.10 (не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)26700

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

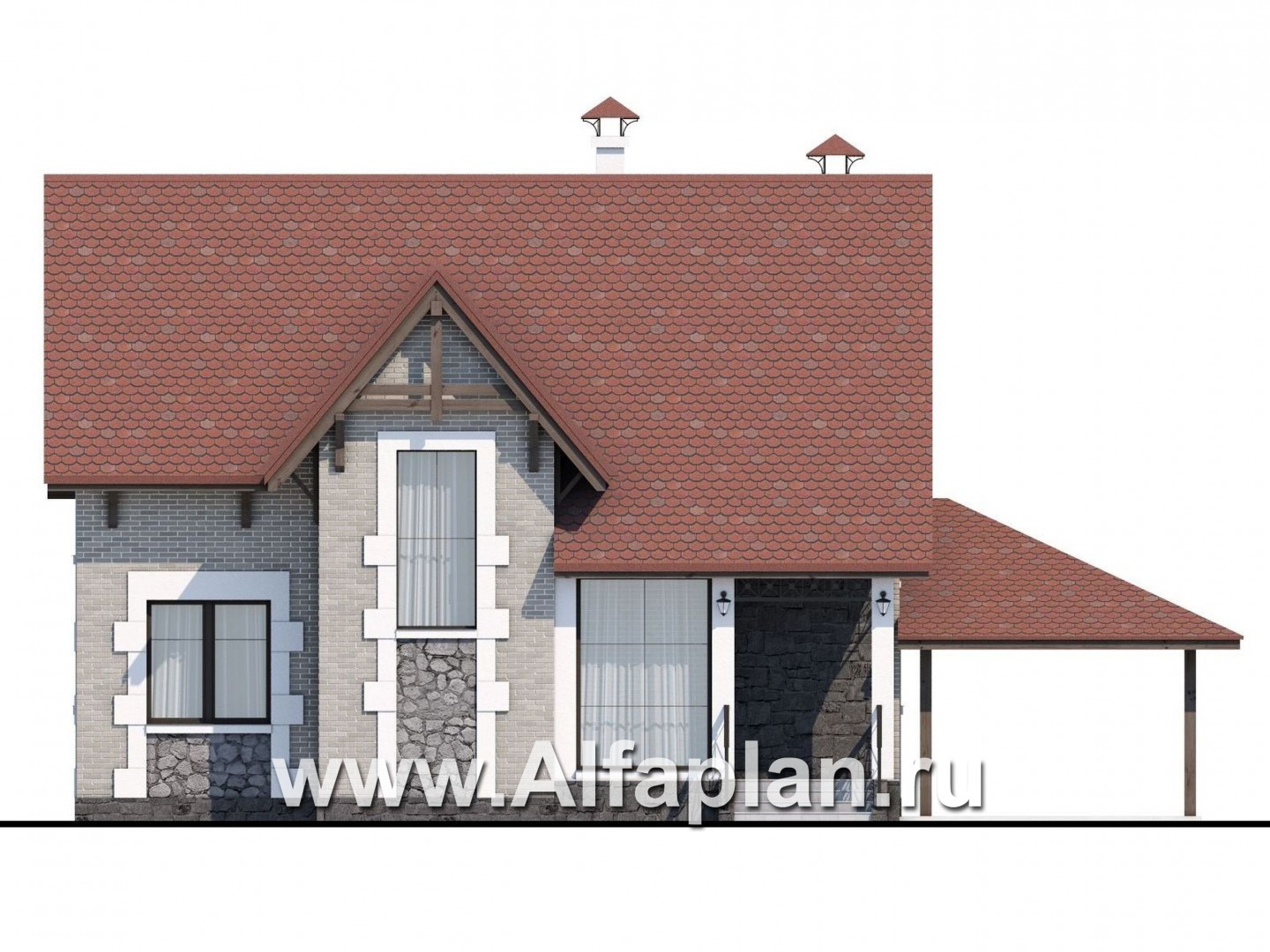

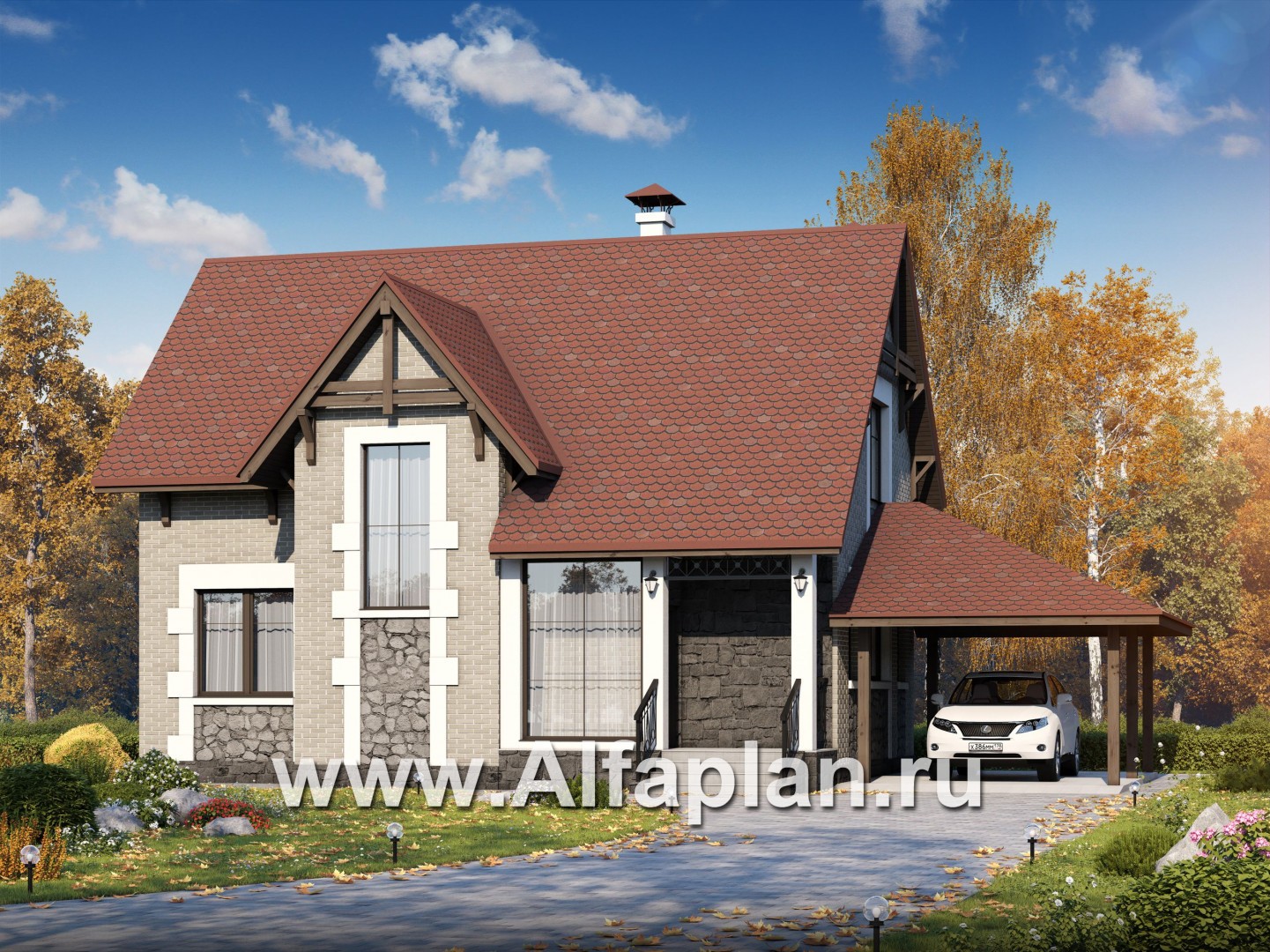

Вид спереди
Вид спереди

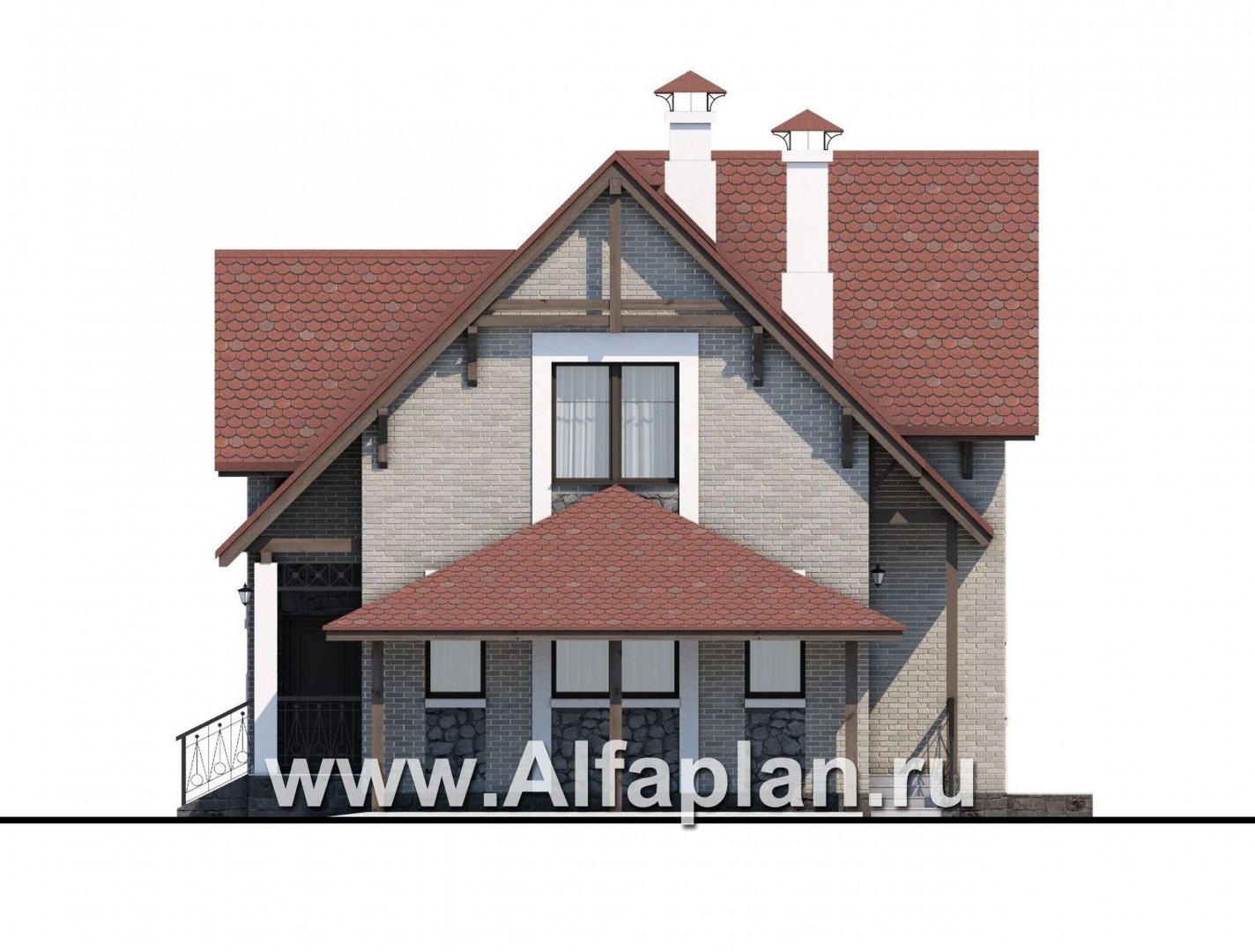

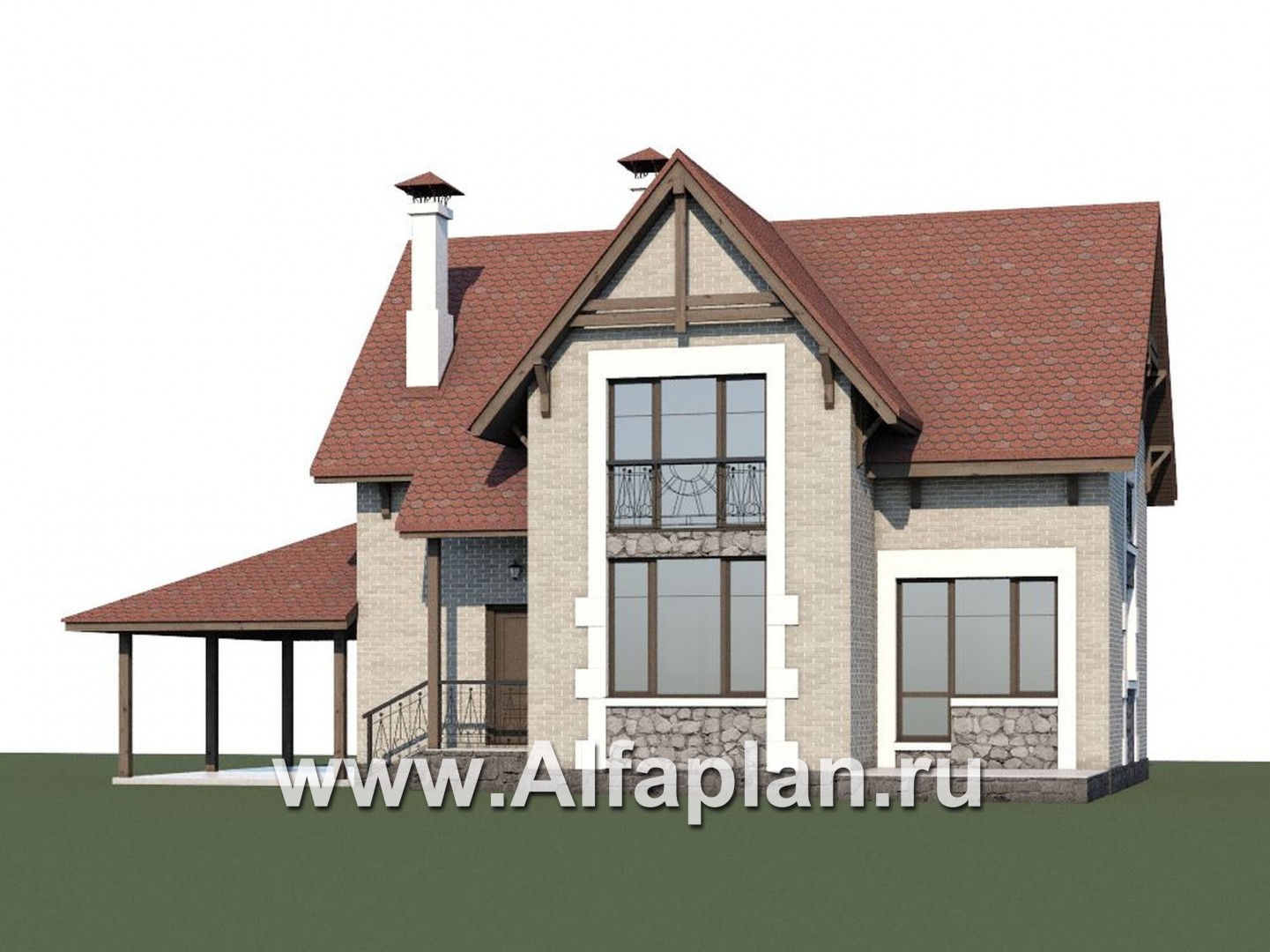

Вид справа
Вид справа

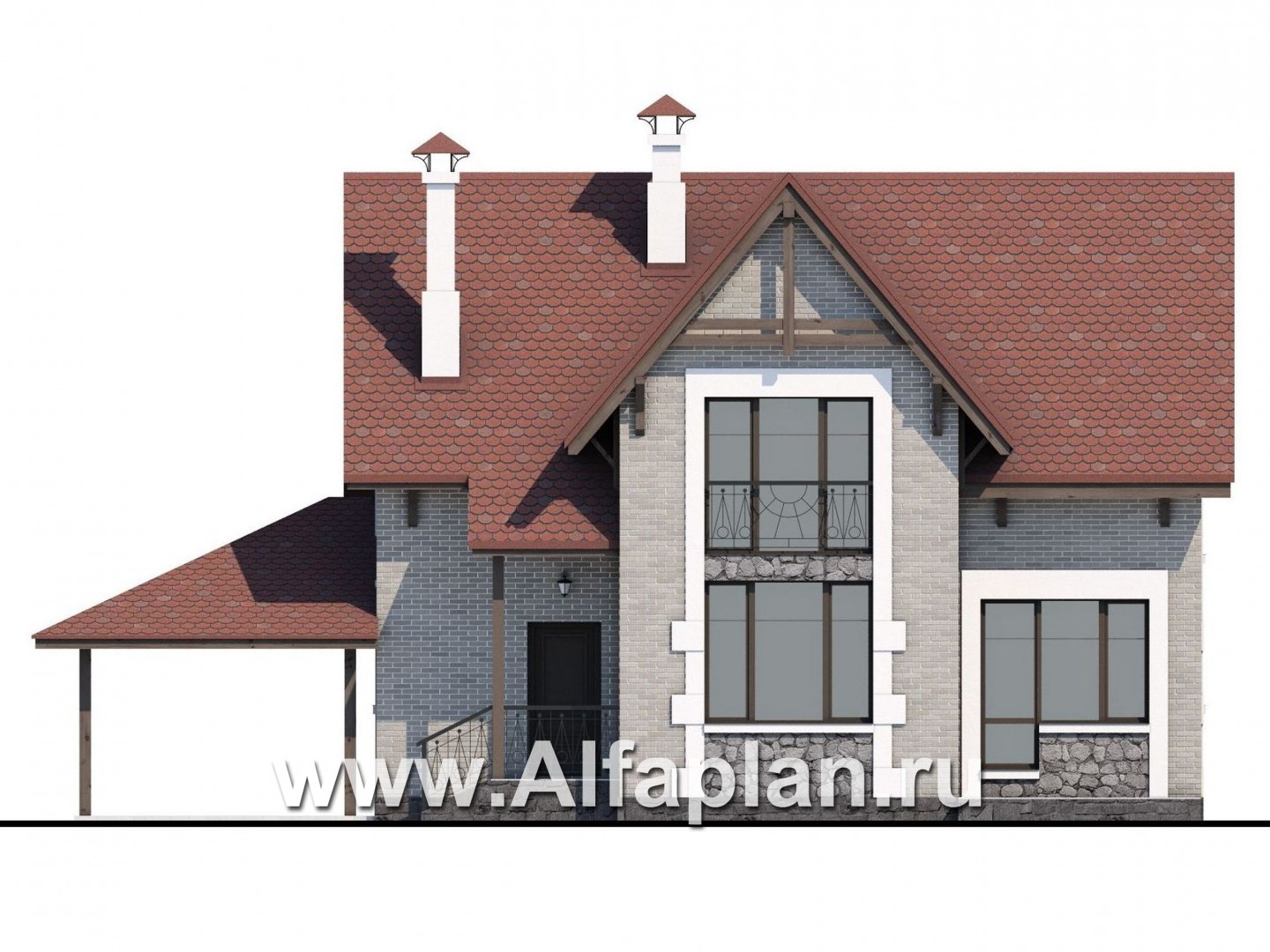

Вид сзади
Вид сзади

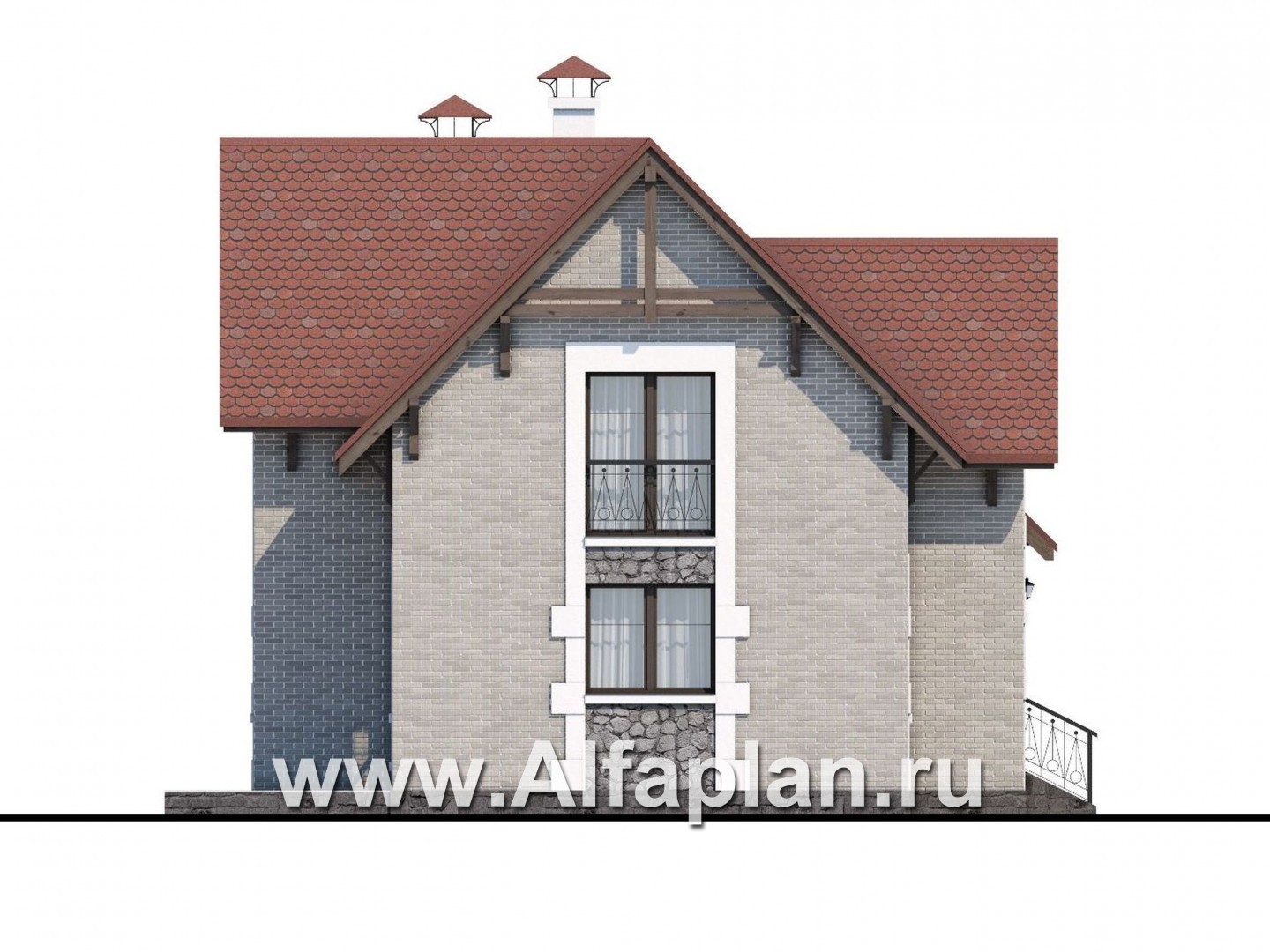

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

Тип наружных стенгазобетон или кирпич

Тип внутренних стенкирпич

Тип перекрытиймонолитные ж/б

Тип кровлибитумная черепица

Наружная отделкалицевой кирпич, штукатурка, облицовочный камень

Наружная отделка цоколяоблицовочный камень

Утеплительминеральная вата


Эклектика в архитектуре недаром пользуется огромной популярностью: это способ, выйдя за рамки обыденного, создавать оригинальные, узнаваемые постройки. И чем несопоставимее направления, которые архитектор пытается «подружить», тем интереснее результат. К примеру, представленный здесь проект коттеджа – продукт взаимодействия скандинавского и классического стилей.

Основные акценты сделаны, безусловно, на северно-европейской архитектурной традиции: скатная черепичная кровля, простые очертания фасадов, панорамные окна – все это вполне узнаваемо. Соответствует общей концепции и использование в декоре фасадов экологичных материалов – к примеру, рустового камня.

Что касается классического стиля, то это небольшие нюансы, штрихи – в частности, оштукатуренное обрамление окон, напоминающее рустовку углов. О классике напоминают и эркеры с фронтонами, украшающие фасады.

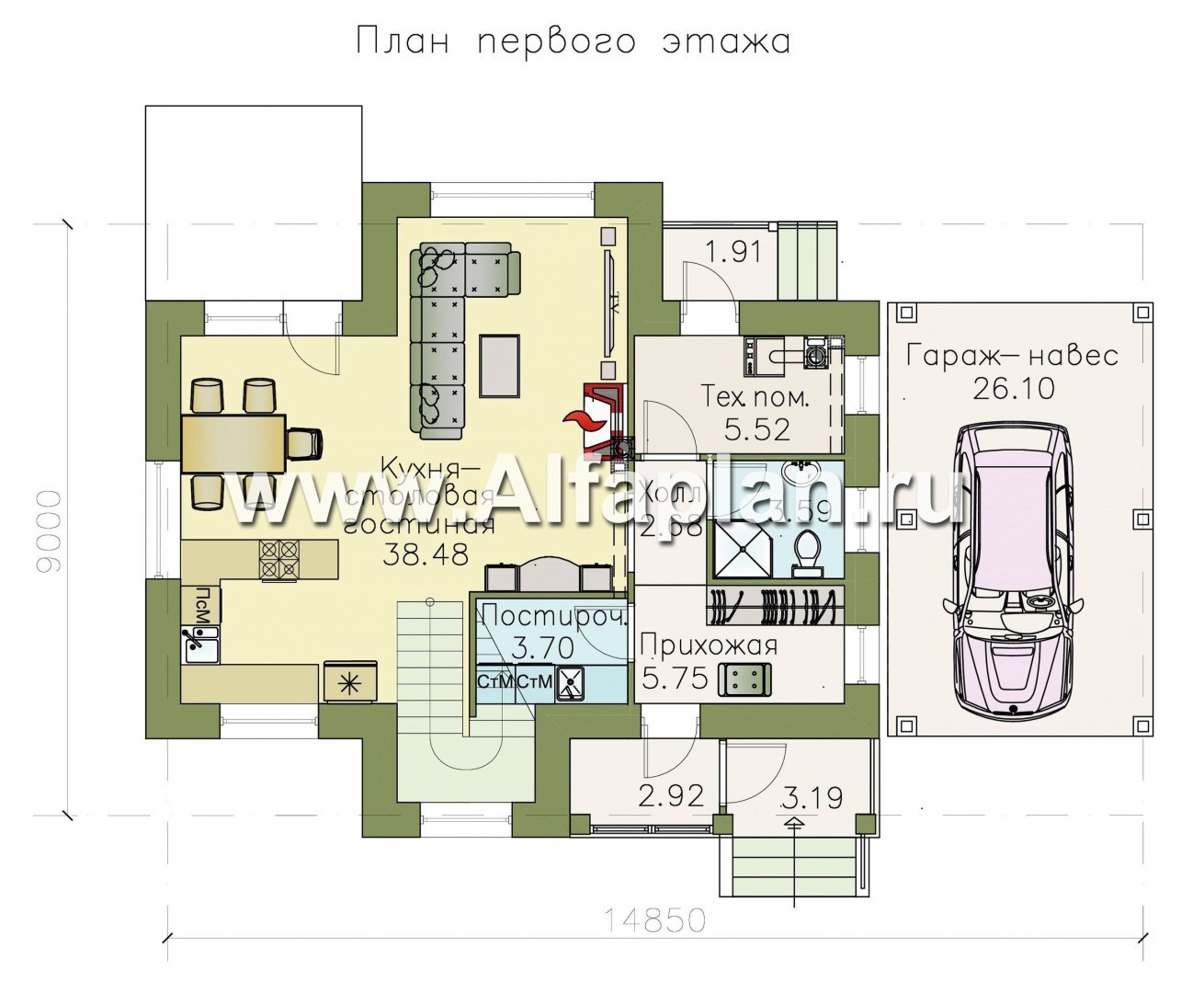

Проектом кирпичного (газобетонного) дома предусмотрено два этажа, причем второй этаж – мансардного типа. Пространство первого этажа преимущественно отдано под гостевую зону: это большое помещение студийного типа, в котором объединены гостиная, кухня и столовая. Гостевое пространство расширено за счет пристроенного помещения – террасы, расположенной со стороны дворового фасада. Она может быть открытой или с кровлей, произвольной площади – все зависит от пожеланий заказчика.

Кроме террасы, запланирована еще одна пристройка – гараж-навес для одного автомобиля, являющийся экономичной альтернативой теплому гаражу. Есть вариант проекта и без невеса: 524A.

На первом этаже этого дома из газобетона (кирпича) нашлось место и для помещений вспомогательного назначения: это входная группа, состоящая из тамбура, прихожей и холла, а также постирочная и сообщающееся с холлом техническое помещение со стороны дворового фасада, оборудованное собственным выходом во двор. Таким образом, во двор этого кирпичного (газобетонного) дома можно попасть, минуя гостевую зону.

Пространство второго этажа, согласно проекту дома из газобетона (кирпича), отдано под помещения приватной группы. Это три смежные спальни, причем две сопоставимы по площади. Третья, родительская, оборудована собственной гардеробной. Все помещения на этаже, включая санузел общего пользования, сгруппированы вокруг холла.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Светлана из города Москва написал(а) 25.12.2016:

Вопрос по проекту 524B Здравствуйте! Очень понравился проект дома. Подскажите,какие высоты скосов на мансардном этаже ?Разрез можно увидеть?

Светлана, здравствуйте.

высота 1-го этажа -2.75 м,2-го -2.7 м., уклон потолка начинается на высоте 1.87 м., т.е профиль помещений второго этажа вполне комфортный. В доме есть небольшой не эксплуатируемый чердак, на него ведет лаз из холла второго этажа. Высота чердака в коньке - 2.0 м.
