72E-2

"Экспрофессо"- компактный трехэтажный коттедж

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
204.20193.2968.47
Стоимость проекта (посмотреть состав документации)
Отличие от проекта 72ЕУвеличена длина прихожей, добавлена гардеробная на 1-ом этаже,кладовая-на 2-ом. этаже
Архитектурно-строительные чертежи (АС)40500

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Перекрытие над ЦОКОЛЬНЫМ этажом - монолитная ж/б плита5000
Фундамент ленточный из сборных ж/б блоков глубиной заложения 2,2м5000

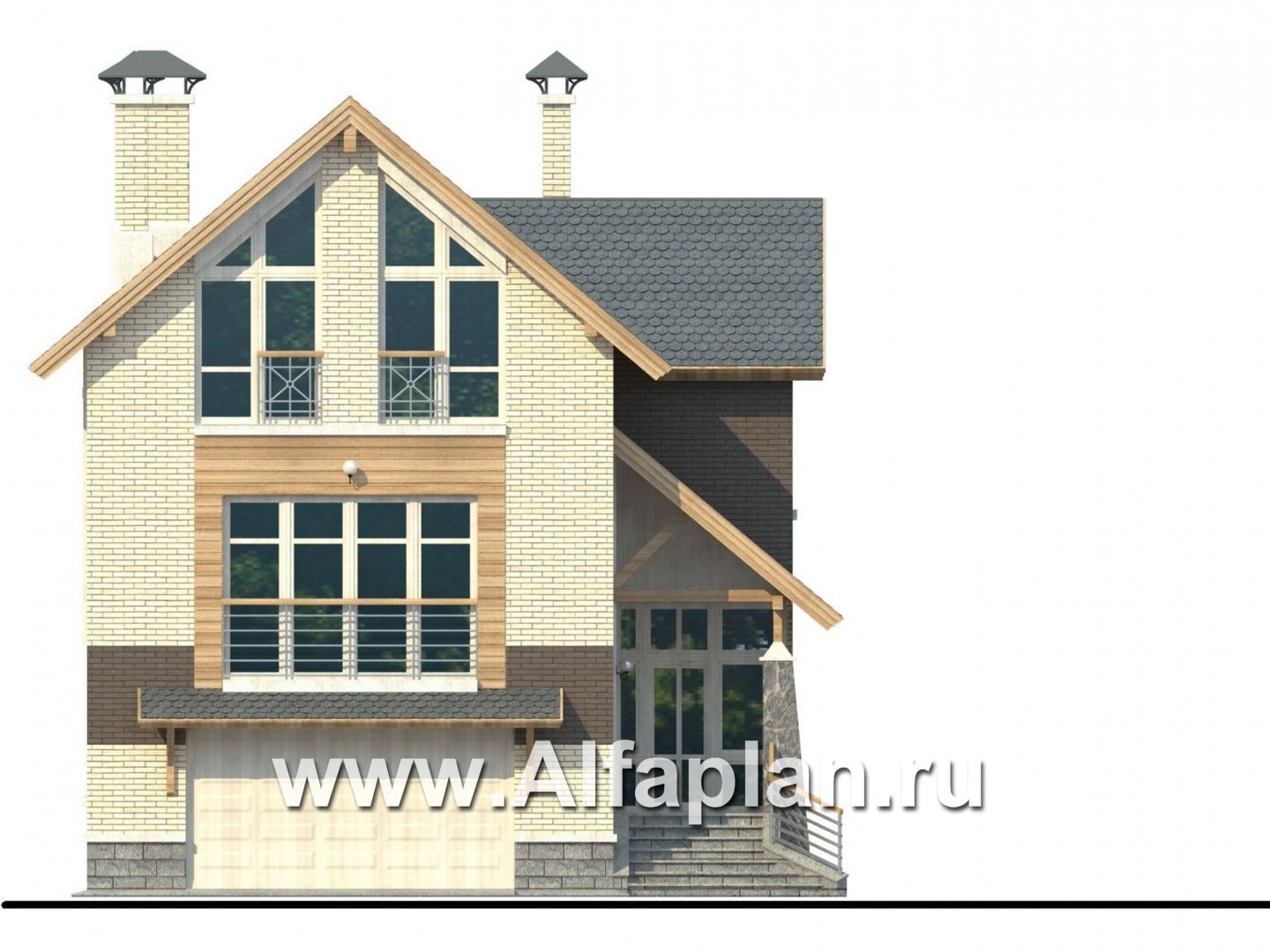

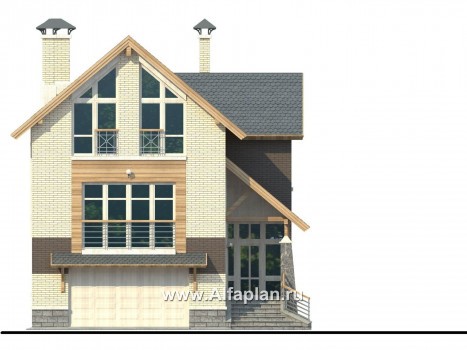

Вид спереди
Вид спереди

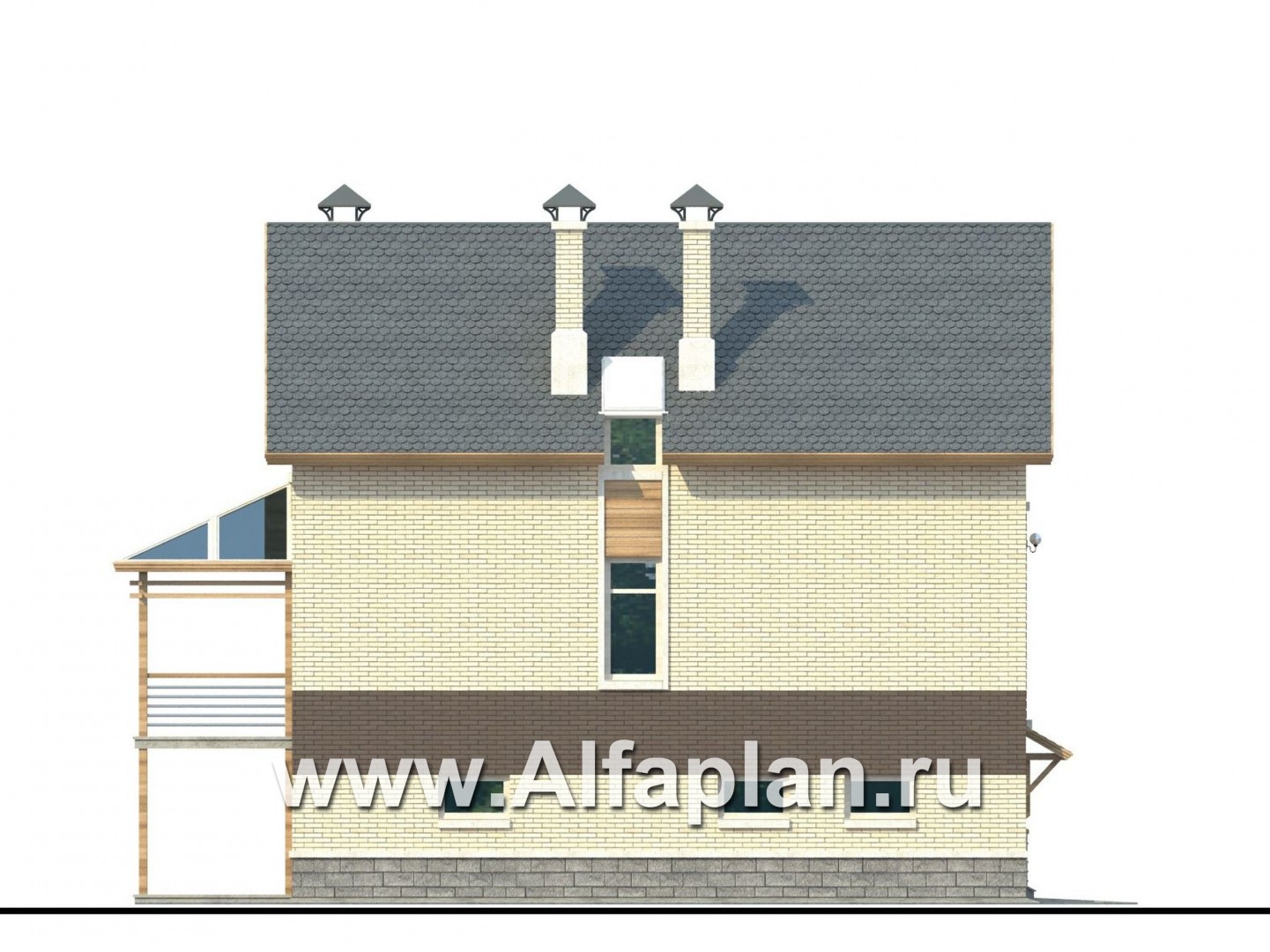

Вид справа
Вид справа

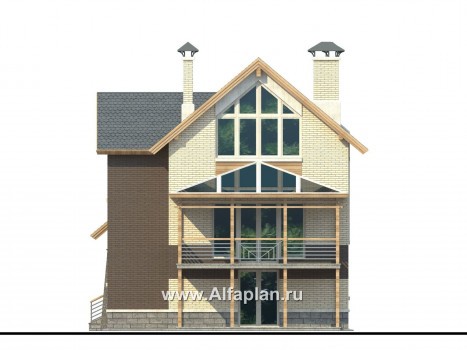

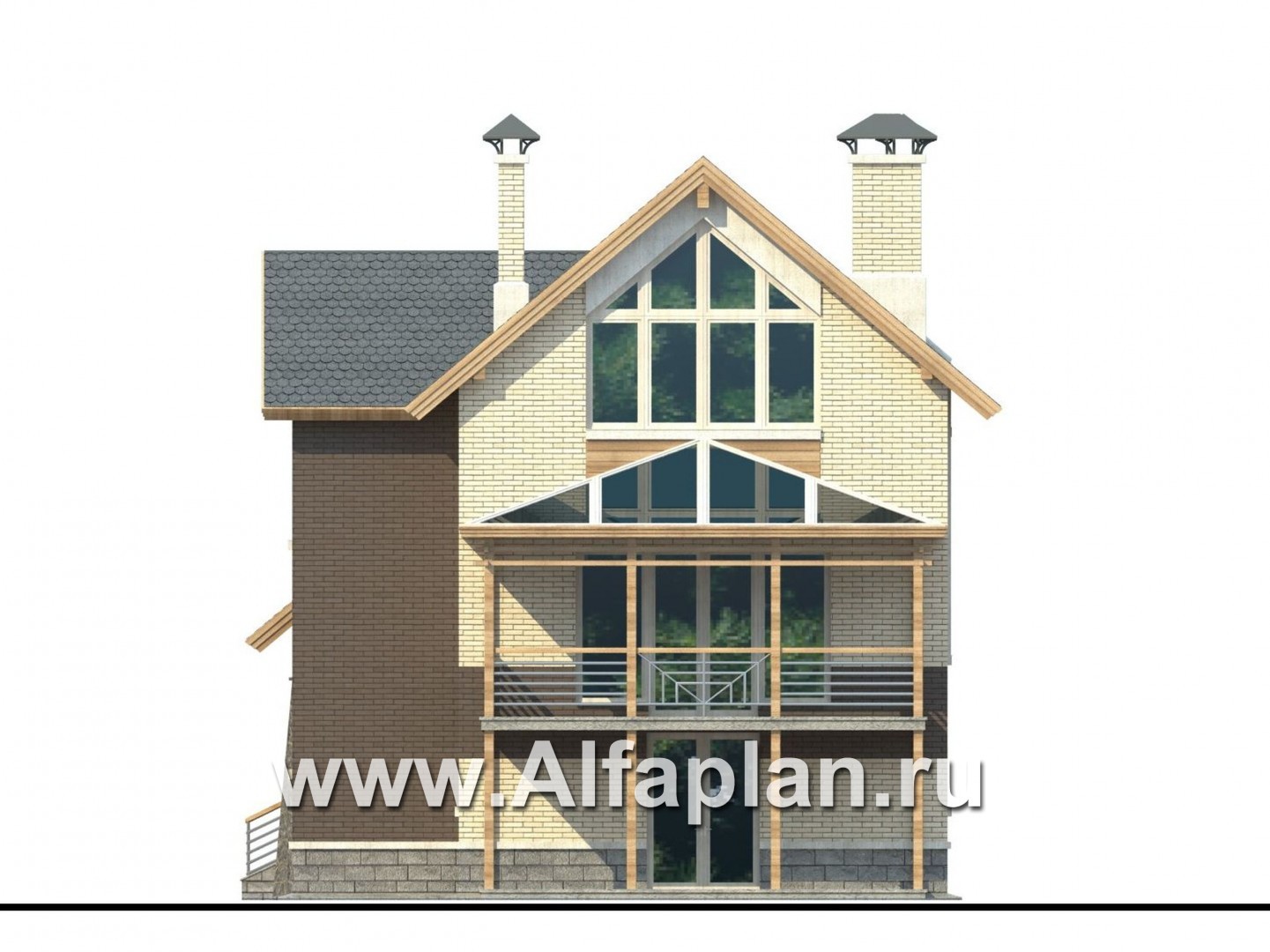

Вид сзади
Вид сзади

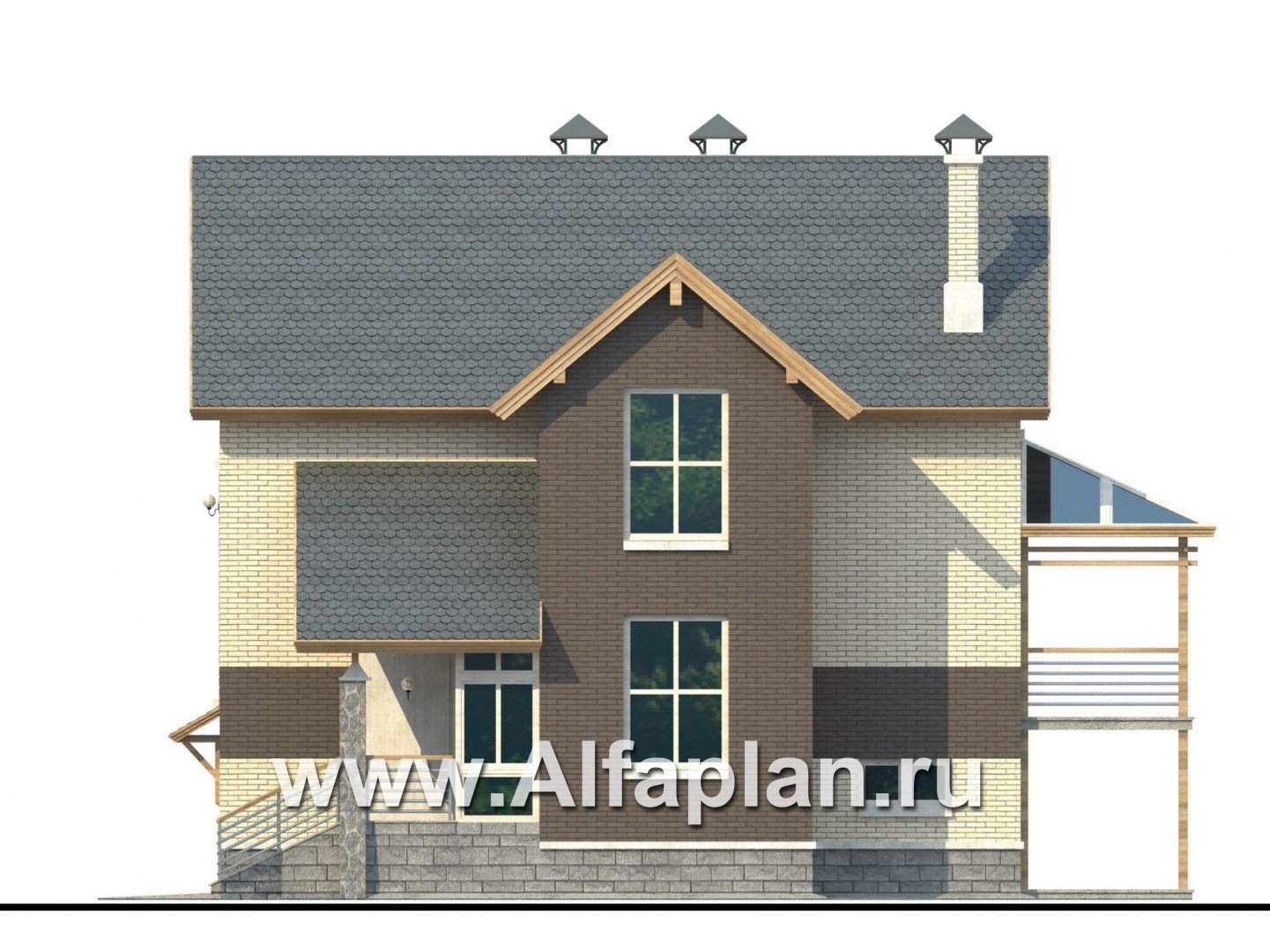

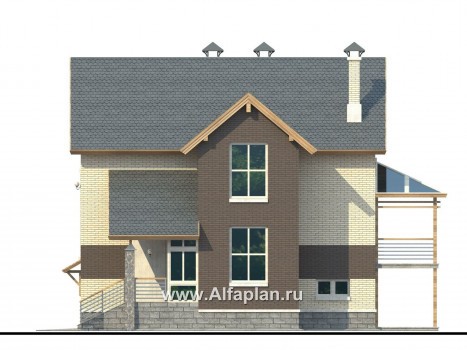

Вид слева
Вид слева

Дополнительные изображения к проекту:

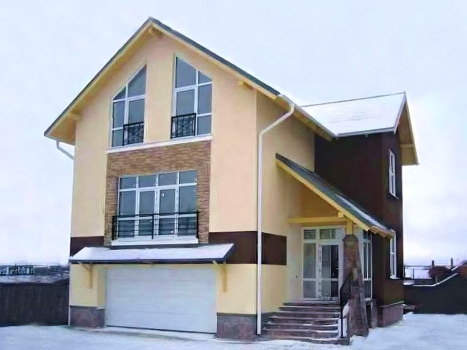

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

30.0  м3
Тип наружных стенкирпич или газобетон (альтернативно)

92.6/91.4  м3
Тип внутренних стенкирпич\газобетон

22.8  м3
Тип перекрытийплиты ж/б над цокольным и 1-ым эт., над 2-ым под деревянными стропилами над вторым

Тип кровлибитумная черепица

167.7  м2
Наружная отделкаоблицовочный кирпич, деревянная вагонка

240.0  м2
Наружная отделка цоколяискусственный камень

Габаритные размеры домабез крылец

9.4х11.5  м
Высота домаот уровня пола первого этажа

7.8  м
Высота цокольного этажаот пола до потолка

2.4  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.8  м
Мощность котлас бойлером горячей воды

45
Расчетная электр. нагрузкас учетом электроплиты

15.07
Утеплительминеральная вата


Этот проект отличается от  72Е увеличеной входной зоной, что позволило на 1-ом и 2-ом  этажах добавить гардеробные. Уникальность проекта,  в том, что при площади немногим более 190 кв.м . имеет состав помещений и уровень комфорта, характерный для домов площадью 300 и более кв. метров.  При этом построить этот дом вы сможете с затратами, характерными   для коттеджа 120-130 кв.м . благодаря отсутствию внутренних несущих стен и рациональной планировке. А так  как  дом имеет три  этажа, то и занимаемая под ним площадь не велика, что позволяет использовать земельный участок по своему усмотрению. В основании дома расположена монолитная ж/б плита, а наружные стены по проекту могут быть из газобетонных блоков или из кирпича, что, в свою очередь, позволяет занести дом в группу «дома из кирпича и из газобетона». Внешний облик дома не изобилует излишним декором. Украшением главного фасада несомненно являются большие, симметрично расположенные окна мансардного этажа, а также  окно  первого этажа, облицованное  деревянной  вагонкой.  Крыша коттеджа двускатная, покрытая битумной черепицей. Цоколь  и  ступеньки дома отделаны искусственным камнем.

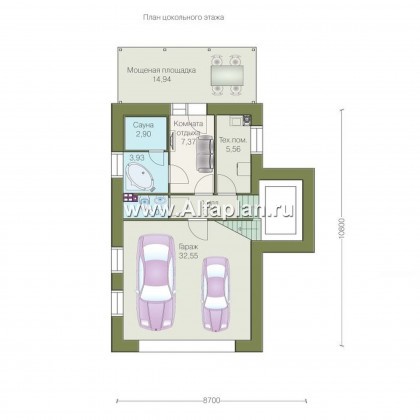

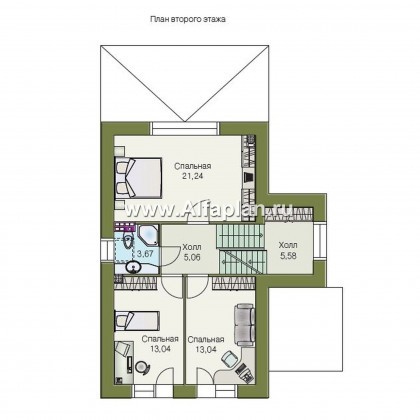

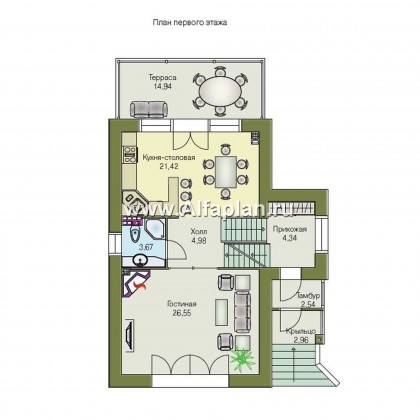

Каждый этаж дома решен с четким функциональным зонированием. Цокольный  этаж представляет собой служебную часть дома, где расположены гараж на две машины, котельная, сауна, душевая, туалет и небольшая комната отдыха. По проекту он не углублен, а расположен выше отметки земли. На первом этаже  создана зона дневного пребывания семьи, общения, уютных зимних вечеров у камина. Планировка решена по принципу единого пространства.  Гостиная, кухня и столовая объединены в одно большое помещение. Выход на просторную террасу находится со стороны столовой, что очень удобно и позволит в летние дни  обедать на свежем воздухе. В целом площадь первого этажа  просторна, и очень уютна. На втором этаже три спальни и душевая сгруппированы вокруг небольшого лестничного холла, поделенного лестницей на два помещения, одно из которых по сути является лоджией. Все очень компактно, логично, без излишеств, но, при этом комфортно и удобно. В данном проекте предусмотрено зеркальное изображение строения. Если возникнут вопросы по тому, как наиболее удобно разместить дом на своем земельном участке, то это предложение  будет очень кстати.

Возможно, после ознакомления с проектом 72Е, у вас возникли какие-то нарекания, и вы теперь хотите нечто другое. Что ж, тогда вам прямая дорога в наш общий каталог! Там вы найдете самые разные проекты домов, которые не оставят вас равнодушными!

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Дмитрий написал(а) 01.04.2017:

Вопрос по проекту 72E-2 Добрый день, интересует суммарная поэтажная площадь объекта в габаритах наружных стен. На моем участке разрешено 280м2, уложусь я в них при строительстве данного проекта??

Дмитрий, здравствуйте.

в проектах есть показатель - площадь застройки, он равен для этого дома 124 м2. Площадь в габаритах наружных стен (с учетом толщины стен) без крылец, террас, лестниц - 1 этаж - 90.8 м2


Илья из города Москва написал(а) 13.08.2016:

Вопрос по проекту 72E-2 Здравствуйте, Возможно ли сделать наружные стены из поризованного кирпича и если да то какая будет толщина?

Илья, добрй день,

По проекту наружные стены разработаны в нескольких вариантах, что позволяет адаптировать проект к различным климатическим условиям. В наружные стены заложен газо(пено)бетон - 375(400) мм.( характеристики блока объемный вес -500 кг/м3, марка на прочность В3.5), или пустотный кирпич - 380мм.(альтернативно). Далее предусмотрен слой утеплителя 50-100 мм, толщина которого зависит от климатической зоны строительства, воздушный зазор -30-40 мм. и лицевой кирпич -85-120 мм. (штукатурка).

Нет препятствий для применения поризованного керамического блока. Если применяется блок шириной 380 мм - это полное соответствие проектному решению. Если ширина блока 51- мм, нужно смотреть весь пирог стены, наличие или отсутствие утеплителя, тольщину облицовочного кирпича. В любом случае, если толщина стены будет превышать проектную, можно увеличить ширину цоколя под стену.
