129A-2

"Эврика!" - удобный дом для маленького участка

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
229.60212.0493.27
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)42500

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - ленточный из сборных Ж/Б блоков глубиной заложения 1,7м5000

4.22394

Вид спереди
Вид спереди
Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита( толщиной 250 мм )

30 м3  м3
Тип наружных стенкирпич или газобетон (альтернативно)

103.6/102.2  м3
Тип внутренних стенкирпич или газобетонные блоки (альтернативно)

2.28/2.28  м3
Тип перекрытийплиты ж/б

Тип кровлинатуральная (искусственная) чепепица

195.2  м2
Наружная отделкалицевой кирпич, деревянная вагонка

158.5+110.2  м2
Наружная отделка цоколяоблицовочный камень

Гараж

Высота домаот пола 1-го этажа

7.94 (10.64 от земли)  м
Высота цокольного этажаот пола до потолка

2.4  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.8  м
Высота мансардного скоса1.77

Мощность котлаквт

45
Расчетная электр. нагрузкакВА

20.1 ( с учетом эл.8.5)
Утеплительминеральная вата


У вас небольшой земельный участок. А дом мечтаете построить такой, чтобы всем членам семьи было удобно в нем. Желательно и площадь участка занять поменьше, и  не ущемлять жильцов  в комфорте.  Такой проект перед вами. Этот проект относится к серии 70-х проектов - уникальных экономичных домов. При площади немногим более 220 кв.м  он имеет состав помещений и уровень комфорта, характерный для домов площадью 300 и более кв. метров.  При этом построить этот дом вы сможете с затратами, характерными   для коттеджа 120-130 кв.м. Это возможно  благодаря отсутствию внутренних несущих стен и рациональной планировке. Что касается типов материалов, предусмотренных в проекте для возведения наружных стен, то здесь имеется хорошее альтернативное решение – в этом строительстве можно использовать как газобетонные блоки, так и кирпич. Так что коттедж под номером 129А можно отнести к такой условной категории, как «проекты домов из кирпича и газобетона».

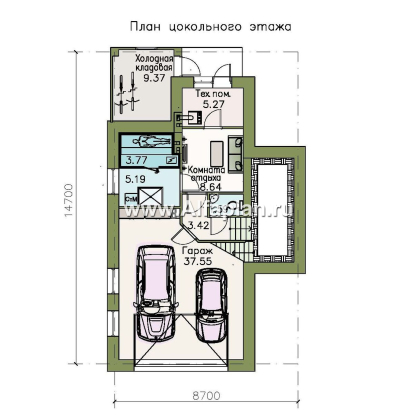

В доме есть цокольный и два жилых этажа,  решенные  с четким функциональным зонированием. Цокольный этаж представляет собой служебную часть дома, где расположены гараж, котельная, сауна, прачечная,  комната отдыха и холодная кладовая. Находится  цокольный этаж выше уровня земли, поэтому присутствует естественное освещение. Ступеньки, ведущие в цокольный этаж,  находятся при входе в прихожую, здесь же рядом устроена деревянная лестница, ведущая на второй этаж дома.  На первом этаже  гостевая зона дополнена спальной комнатой. Присутствие жилой комнаты на первом этаже по праву оценят семьи с пожилыми родственниками. Вход в комнату проходит через небольшой тамбур, из которого можно пройти  в  ванную, совмещенную с  санузлом.  Гостевое пространство  зрительно поделено на зоны: гостиная, столовая, кухня.  Все его помещение наполнено солнечным светом, льющимся из  высоких окон. Для придания уюта и тепла гостиной, в ней разместили угловой камин. Крытая терраса находится на заднем фасаде. Выход  на нее из кухни, удобное место для вечернего чаепития. На верхнем  этаже расположены еще три спальни и ванная комната. Нашлось в холле место для кресел, небольшое место для отдыха.

К примеру, если данный проект вас устроил, но вы, все же остались недовольными какими-то деталями дизайна, планировки и т.п., советуем вам сразу же заходить в наш каталог и искать там проекты-коттеджей вариации. Среди нескольких вариаций, а также среди нескольких сотен интереснейших уникальных проектов вы непременно отыщите то, что нужно.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Андрей Владимирович написал(а) 07.07.2017:

Вопрос по проекту 129A-2 Здравствуйте. Живу на ДВ. Хабаровский край. Первый раз строю дом, поэтому простите за, может быть, глупые вопросы. Заинтересовал этот проект дома. Глубина промерзания грунта у нас 2м20см. Вместо пеноблоков - отсевоблоки. Подойдёт ли этот фундамент или надо будет расчитывать другой. Большое спасибо.

Здравствуйте, Андрей Владимирович!

в проекте применены газобетонные блоки толщиной 375 мм объемным весом 500 кг/м3, марка по прочности В3,5. При соответствии технических характеристик замена материала возможна. Проконсультируйтесь с технологом производства, на котором планируете закупать материал, на предмет соответствия приведенным характеристикам. Относительно фундамента ответ можно дать только на основании данных геологических изысканий. Если они у Вас есть - пришлите их, и наш конструктор даст заключение относительно применения плитного фундамента для Ваших грунтов.

Александр из города Ростов написал(а) 16.03.2016:

Возможно ли вместо гостевой на первом этаже сделать кухню?

Добрый день, Александр,

заменить гостевую комнату на кухню возможно. Габариты этого помещения 2,90м*4,45м. Это изменение без труда реализуют строители, вносить изменение в проект необходимости нет.
