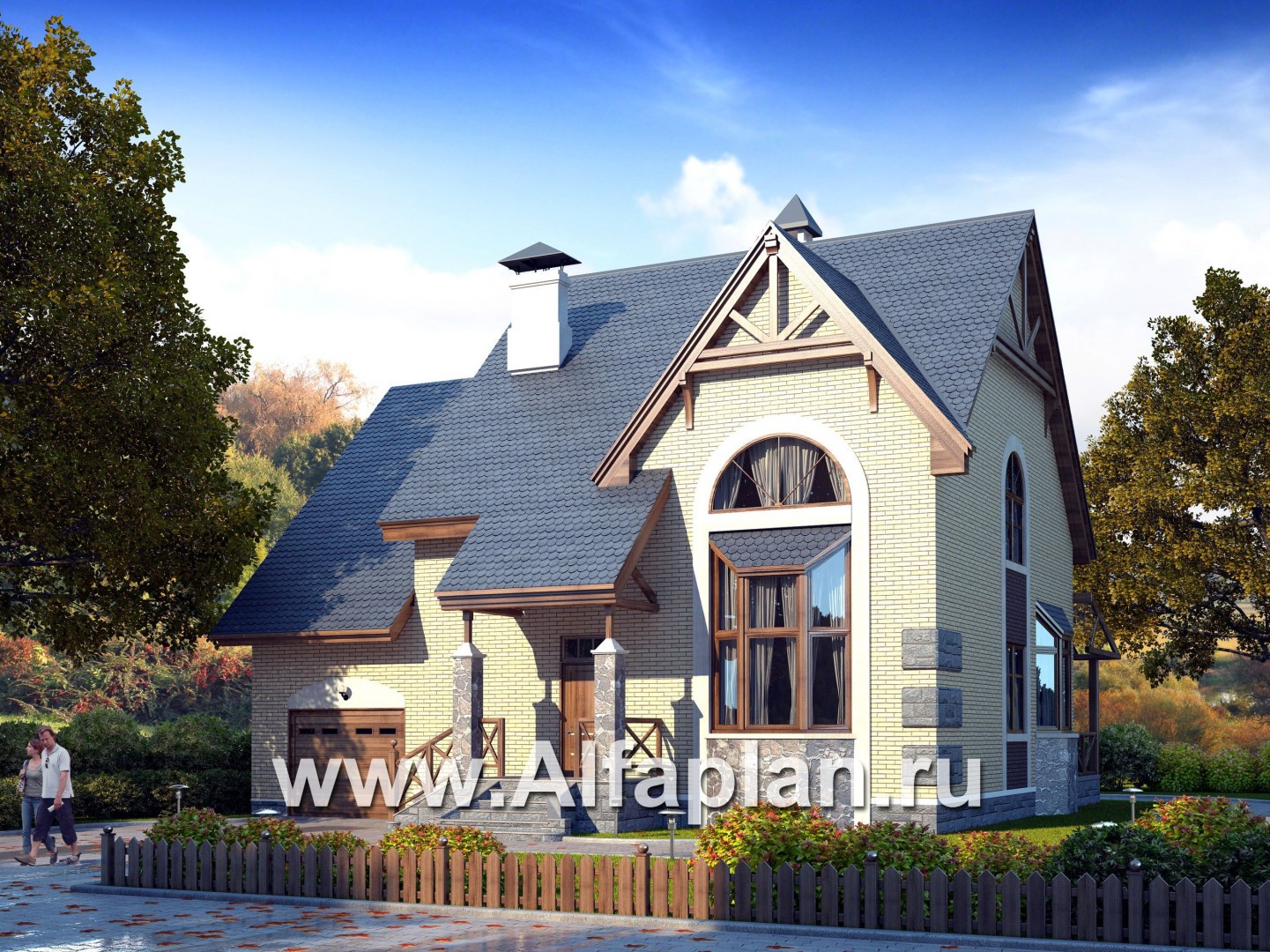

84A 3D

"Особняк" - проект коттеджа в классической традиции

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
216.60206.5777,13
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)40000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

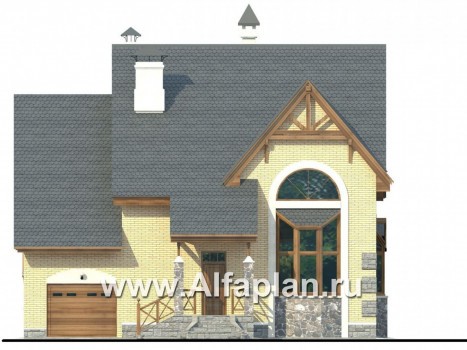

Вид спереди
Вид спереди

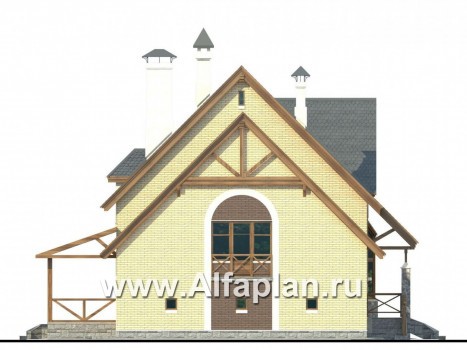

Вид справа
Вид справа

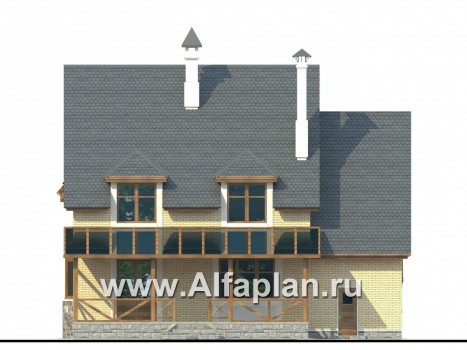

Вид сзади
Вид сзади

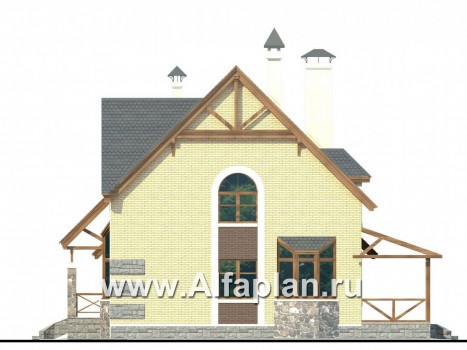

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

42.0 ( толщиной 200 мм)  м3
Тип наружных стенкирпич или газобетон ( альтернативно )

96.7/95.4  м3
Тип внутренних стенкирпич

38.1  м3
Тип перекрытиймонолитные ж/б над первым этажом, по деревянным балкам над вторым

17.7  м3
Крышастропильная конструкция

Тип кровлибитумная черепица

266.6  м2
Наружная отделкалицевой кирпич

269.5  м2
Наружная отделка цоколяоблицовочный камень

Высота домаот пола 1-го этажа

10.74  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

3.0  м
Высота мансардного скоса2.23

Мощность котлас бойлером горячей воды

45 квт
Расчетная электр. нагрузкас учетом элктроплиты

17.0
Утеплительминеральная вата


В этом проекте дома все логично, просто и понятно, что очень важно для готового проекта. Рациональность  конструктивного  и планировочного  решений не доставят проблем при строительстве.  Для  удобства при выборе места под  строительство коттеджа, проектом предусмотрено зеркальное изображение. Внешний облик дома не перегружен наружными элементами декора. При этом  архитектура этого загородного дома  выразительна и привлекательна. Интересно и неординарно подобрана форма окон  эркеров первого этажа. Фундаментом коттеджа в проекте стала монолитная ж/б плита. Наружные стены дома предусматривают вариативное строительство: можно использовать по желанию как кирпич, так и газобетонные блоки. Так что в этом отношении коттедж можно занести в категорию «кирпичные и газобетонные дома». Отделочные материалы для коттеджа выбраны традиционные, а  их сочетание  и цвет наиболее выигрышны. Облицовочный камень  применен для отделки цоколя, колон на входе в дом и нижней части эркеров. Крыша дома двускатная, покрыта битумной черепицей. В плане коттедж прямоугольный, разделенный двумя внутренними несущими стенами на три пролета.

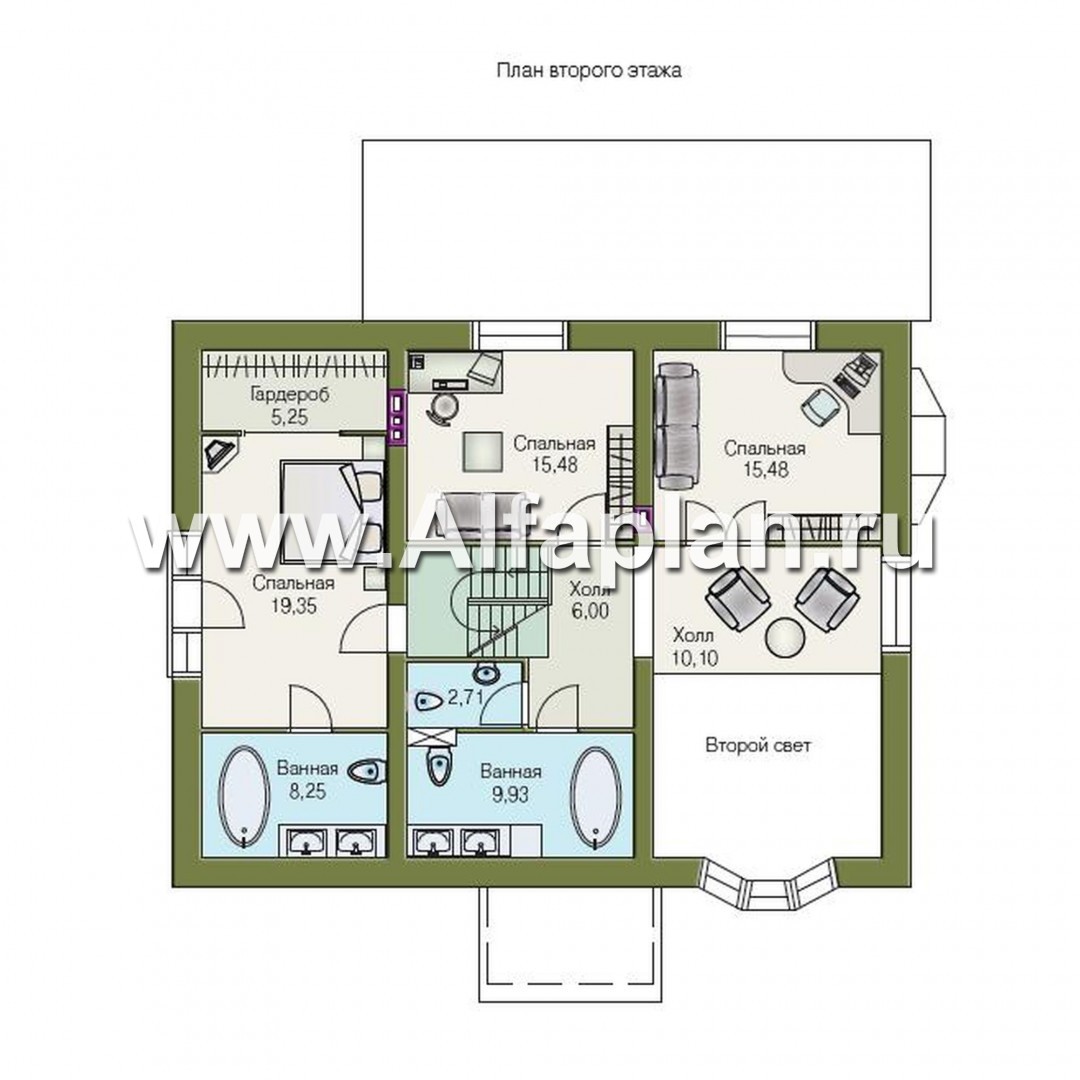

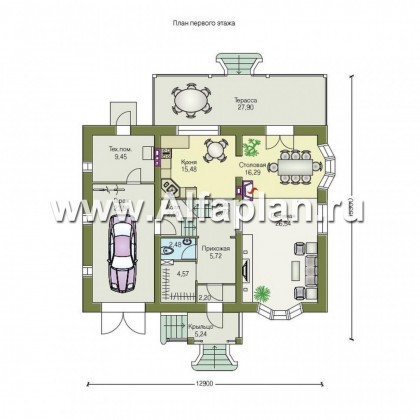

При  входе в дом, пройдя через тамбур в прихожую, находится  вместительная гардеробная комната. В центре находится лестница, соединяющая этажи. Планировка имеет прекрасное функциональное зонирование. На первом этаже из центрального холла можно попасть в кухню, столовую или на лестницу. Гостиная двусветна и украшена высоким эркером. Предусмотрен эркер и в столовой, он находится в зоне обеденного стола. Из столовой можно выйти на просторную террасу, в проекте  над ней предусмотрен козырек из закаленного стекла.  Гараж и котельная  располагаются ниже уровня первого этажа. Это теплые помещения, удобно связанные с жилой частью дома. На втором этаже дома расположены холл, две большие изолированные спальни, туалет и ванная комната. Из холла открывается вид на двусветное пространство гостиной. Над гаражом, на промежуточном уровне, находится еще одна спальня с гардеробом и ванной комнатой. Это современный, удобный и комфортный загородный дом.

А если какие-то детали дизайна или вообще какие-нибудь параметры этого коттеджа не подойдут вам – смело ищите другие варианты в нашем каталоге проектов! Проекты домов здесь размещены более, чем в достаточном количестве – 450 штук.
