85A 3D

"Норд" - проект двухэтажного загородного дома с гаражом и террасой

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
235.00223.62123.24
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)40000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

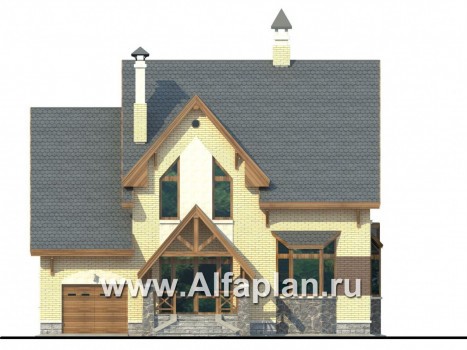

Вид спереди
Вид спереди

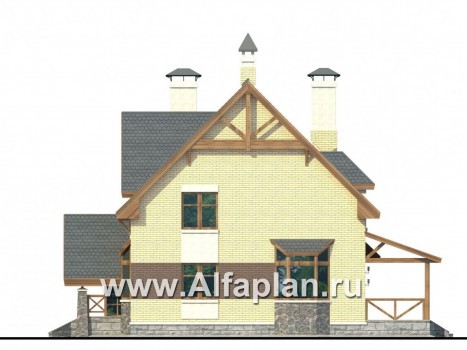

Вид справа
Вид справа

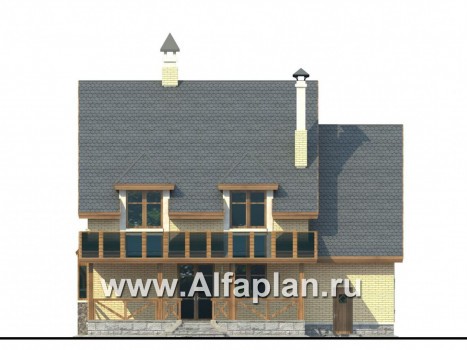

Вид сзади
Вид сзади

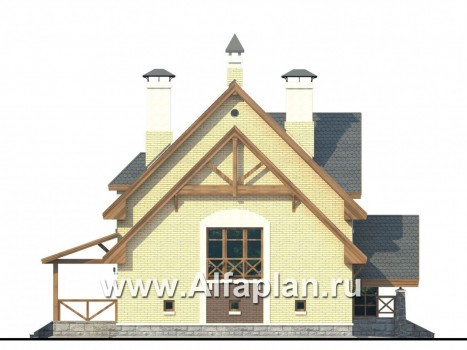

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

43.0  м3
Тип наружных стенкирпич или газобетон ( альтернативно)

100.0/98.6  м3
Тип внутренних стенкирпич

35.0  м3
Тип перекрытиймонолитные ж/б над первым этажом, по деревянным балкам над вторым

21.4  м3
Крышапо деревянным стропилам

Тип кровлибитумная черепица

285.6  м2
Наружная отделкаоблицовочный кирпич, штукатурка

259.7-лиц.кирпич  м2
Наружная отделка цоколяискусственный камень.

Габаритные размеры домабез террасы и крыльца

14.5 х11.0  м
Высота домаот пола 1-го этажа

10.740  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

3.0  м
Высота мансардного скоса2.45

Мощность котлас бойлером горячей воды

50 квт
Расчетная электр. нагрузкас учетом электроплиты

15.6 кВа
Утеплительминеральная вата


Проект двухэтажного загородного дома с гаражом и террасой привлекает внимание удобной, рациональной планировкой и спокойной, по-европейски сдержанной архитектурой.  Дом представляет собой блокировку жилого объема и гаража с мансардой. Что же касается дизайна экстерьера коттеджа в общем, то здесь есть свои, по-особенному привлекательные мотивы. Если говорить в целом, то в экстерьере нет лишних деталей: все создает атмосферу уюта, спокойствия и предельной компактности. Окна первого этажа, выполненные эркерами, удачно сочетаются с крышей благодаря своим кровельным навесам. Также хорошо украшает дом и придает ему дополнительный уют небольшое открытое крыльцо, выполненное из дерева и искусственного мрамора. Фундамент коттеджа – монолитная ж/б плита. Наружные стены дома по проекту предусматривают альтернативу материалов: можно использовать газобетонные блоки и кирпич. Так что этот дом вполне можно отнести к категории «проекты домов из газобетона и кирпича».

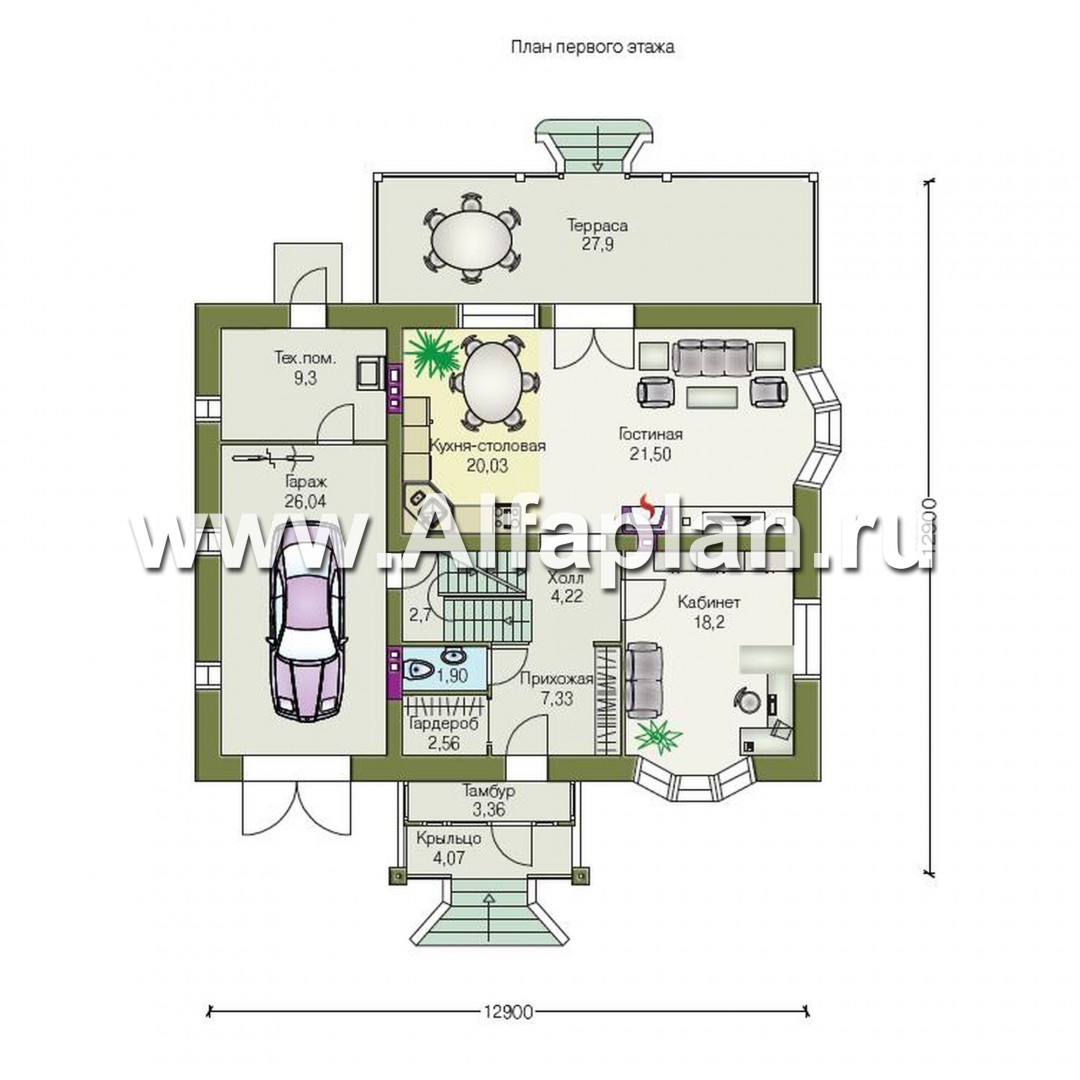

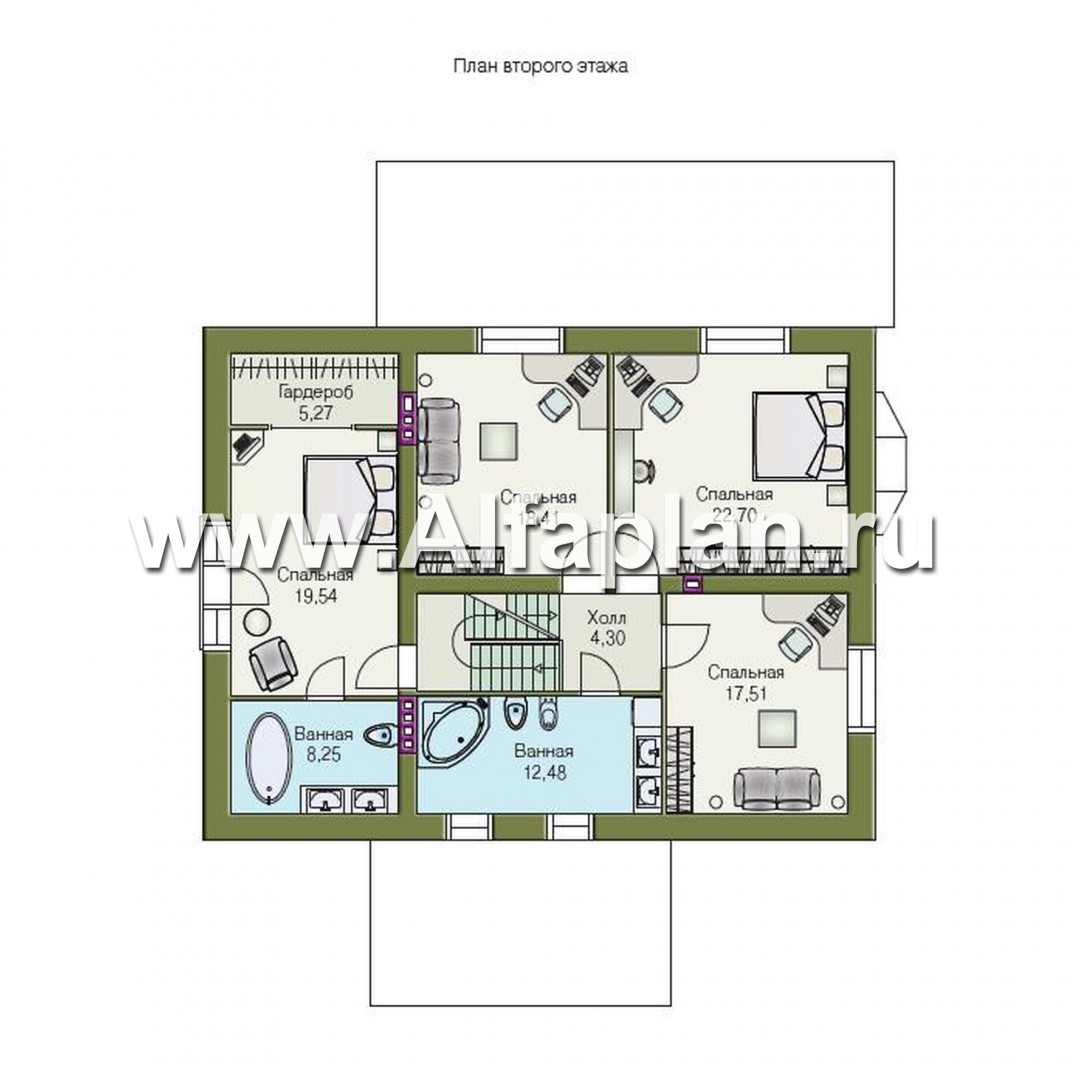

Предваряет вход в дом изящное крылечко и остекленный тамбур. На первом этаже  в этом загородном доме находятся гостиная, кухня-столовая и кабинет. Кабинет может использоваться как спальня или гостевая. Жилая комната на первом этаже – безусловный плюс предложенной в проекте планировки. Из гостиной распашные двери ведут на террасу. Удобно решена связь с гаражом, в него можно попасть из холла, спустившись на несколько ступенек. Второй этаж имеет два уровня. На нижнем, над гаражом находится  спальня со своей ванной и гардеробной, на верхнем – еще три спальни и ванная комната. Такой состав помещений обеспечит комфортное проживание достаточно большой семье. При этом рациональный подход к объемно-планировочному и конструктивному решению позволят занять этому готовому проекту одно из лидирующих мест в нашей коллекции.

Вариант этого проекта с зеркальным отображением также дает нужный комфорт его будущим обладателям. Благодаря ему у вас будет больше представлений о том, как можно разместить свой коттедж наиболее выгодным образом.

Если, допустим, вам что-то не понравилось в данном проекте, помните, что в нашей базе находится порядка пятисот коттеджей, среди которых вы можете найти как вариации на этот дом, так и совершенно другие образцы. Так что проекты коттеджей у нас имеют большое разнообразие и свой выбор может сделать любой посетитель!



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Лидия из города Санкт-Петербург написал(а) 02.05.2013:

Здравствуйте! очень понравился проект! подскажите пожалуйста, возможно ли вместо спальни над гостинной сделать второй свет?

Лидия, здравствуйте.
Да, можно на месте спальни сделать проем второго света. Правда, изначально планировка этого не предусматривала.
Второй свет эффектно выглядит, когда на втором этаже просторный холл или балкон, с которых открывается вид вниз, на помещения 1-го этажа. К сожалению, в этом проекте такого решения не получится.

Борис из города Ставрополь написал(а) 10.04.2013:

Здраствуйте. Можно узнать осевые размеры проекта 85А "Норд" без крыльца, веранды и эркеров ? Спасибо.

Добрый день, Борис. Такой вопрос задают те, кто хочет с помощью малограмотных строителей построить дом, не купив проекта. Малограмотных потому, что они сами не понимают, с какими проблемами столкнутся при строительстве без документации. Это ваша цель - нажить себе массу проблем и потерять много денег?

Елена из города Далматово Курганской области написал(а) 27.03.2013:

Дом понравился, но мне нужен цокольный этаж, гараж на 2 машины и если можно, то немного увеличить ширину дома в части прихожей: очень маленький гардероб и с/у на 1 этаже (если по симметрии, то модно увеличить всю ширину. Общая идея мне понравилась.

Елена, здравствуйте.
При таких серьезных дополнениях к проекту, которые потребуют и серьезной переработки и значительной доплаты (от 80 тыс рублей) имеет смысл рассмотреть готовые проекты с цокольным этажом и гаражом на две машины, например 137ВС или 93АС.
