«Амбиент» - загородный дом с эркером (проект коттеджа 49A 3D)

Автор проекта: Проекты Владимира Тарасова, ООО «АДС Альфаплан»

Фотогаллерея Фотогаллерея 2Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
242.40215.64138.0
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)45000
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000
Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500
Дополнительная копия проекта5000
Вариант фундамента - монолитная ж/б плита5000

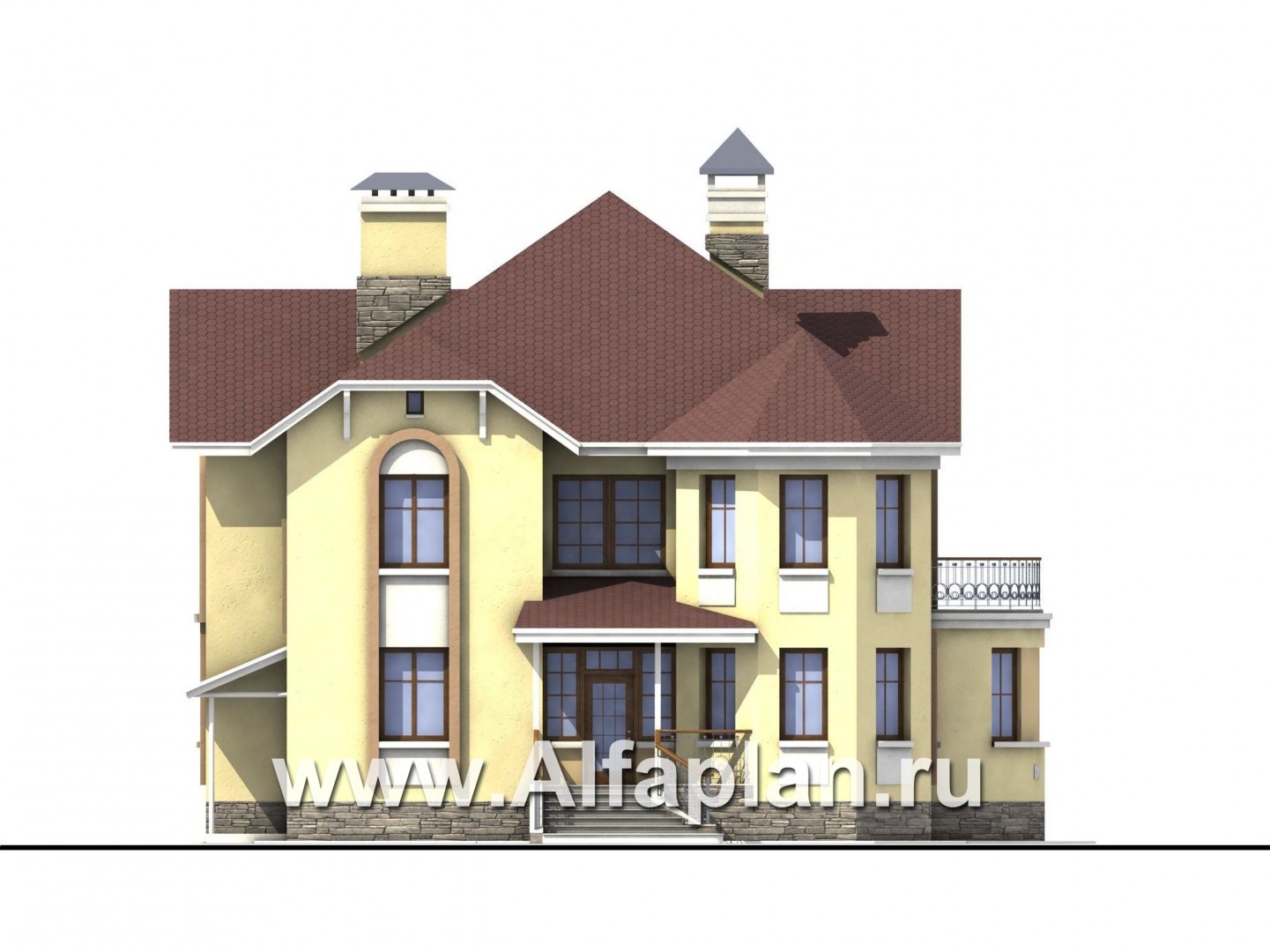

Вид спереди
Вид спереди

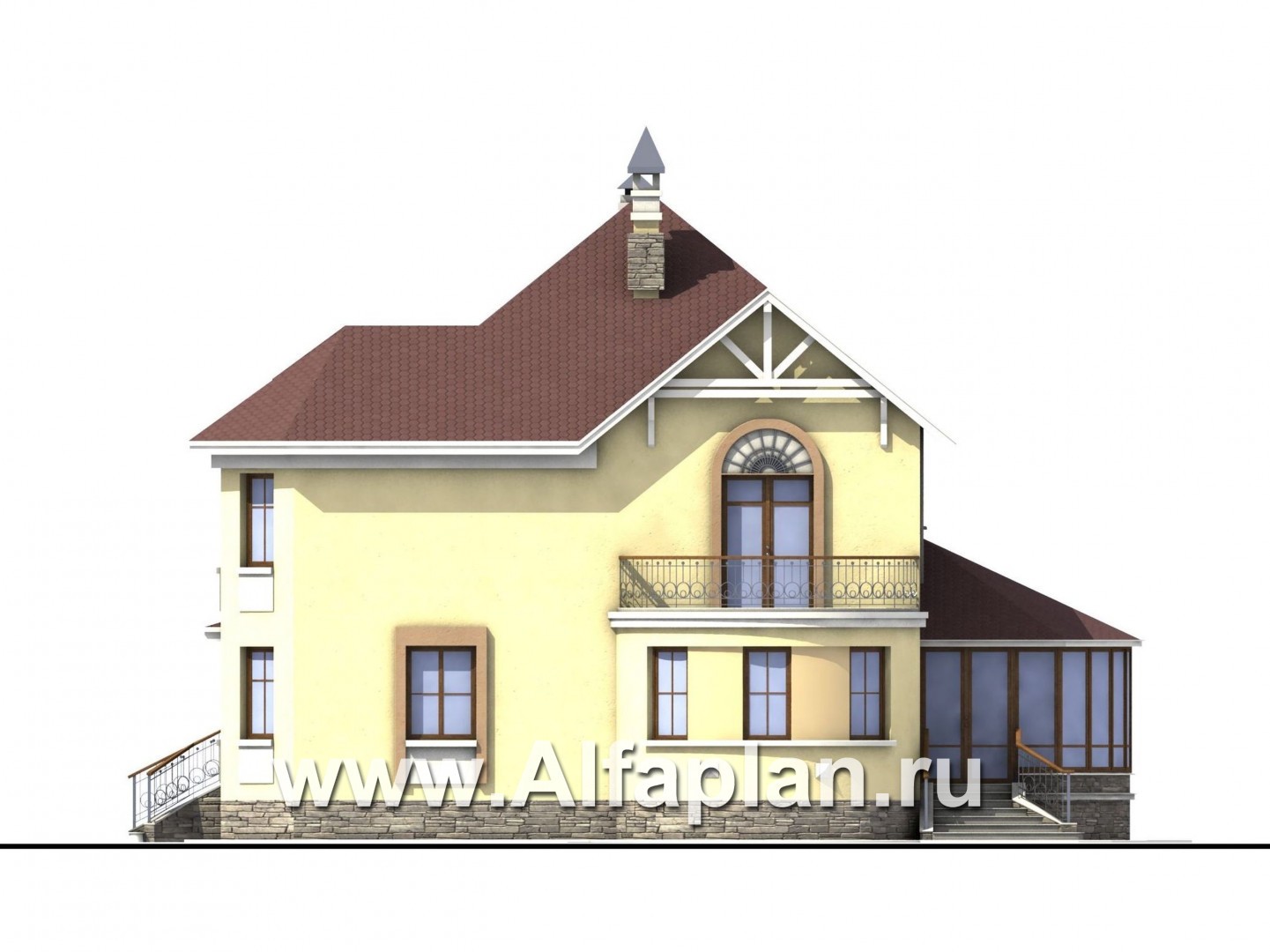

Вид справа
Вид справа

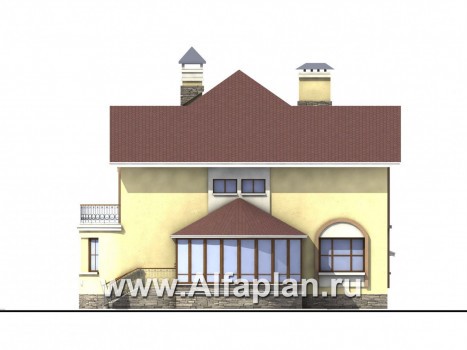

Вид сзади
Вид сзади

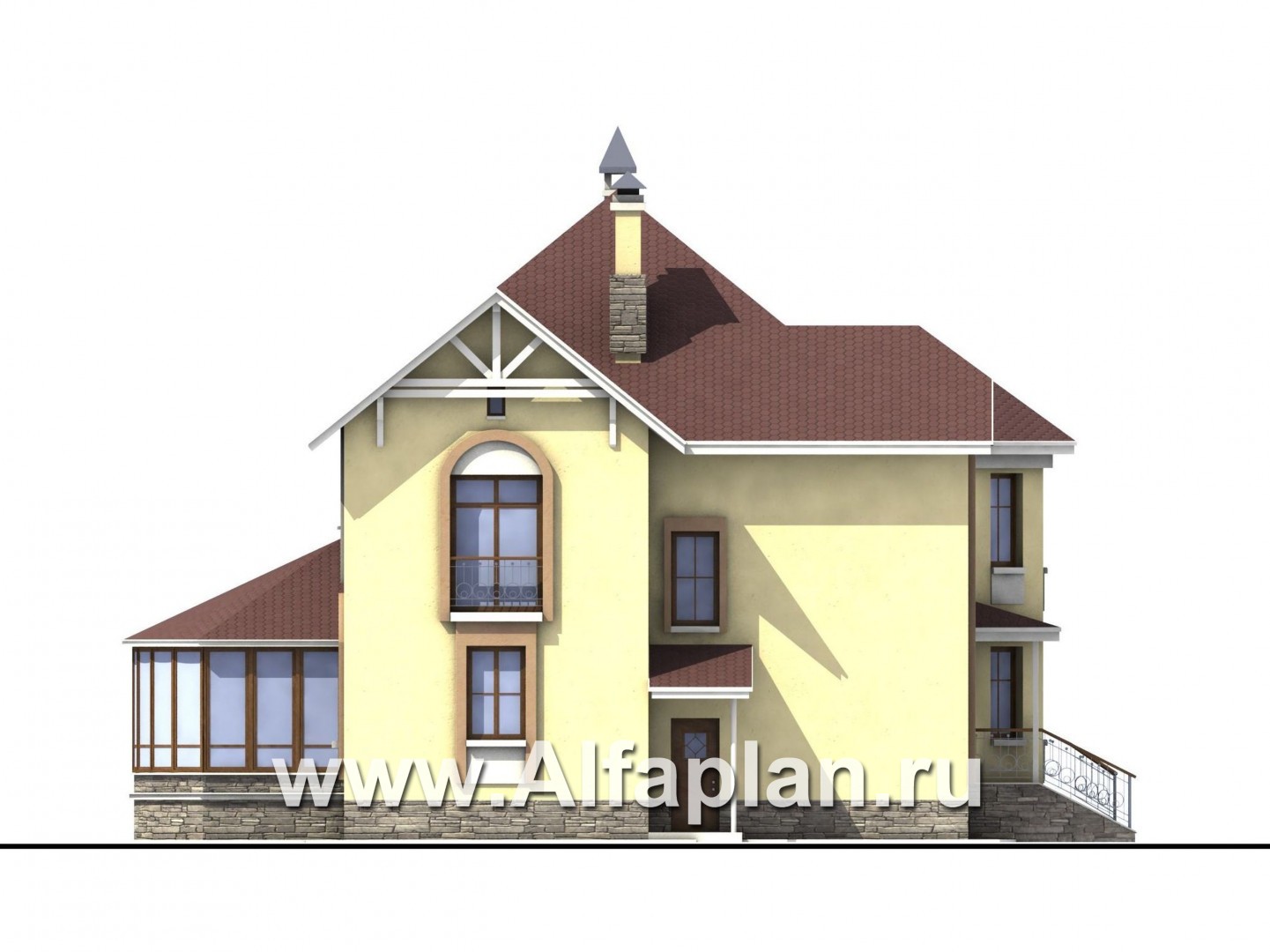

Вид слева
Вид слева

Дополнительные изображения к проекту:

Характеристики
Тип фундаменталенточные монолитные ж/б
87.0 ( глубиной 2.25 м)  м3
Тип наружных стенгазобетонные блоки, возможен кирпич
147.0  м3
Тип внутренних стенгазобетонные блоки, возможен кирпич
27.0  м3
Тип перекрытиймонолитные ж/б по металлическим балкам
12.3  м3
Крышачердачная
Тип кровлибитумная черепица
266  м2
Наружная отделкадекоративная штукатурка
266  м2
Наружная отделка цоколяискусственный камень
Количество этажей2
Верхний этаж - в полную высоту
Высота домаот пола 1-го этажа
11.09  м
Высота 1-го этажаот пола до потолка
3.0  м
Высота 2-го этажаот пола до потолка
2.95  м
Высота мансардного скосанет
Мощность котлас бойлером горячей воды
40 квт
Расчетная электр. нагрузкас учетом электроплиты
19.8
Утеплительминеральная вата
Показать описание

Двухэтажный коттедж с верандой при компактной планировке обеспечивает высокий уровень жилого комфорта.

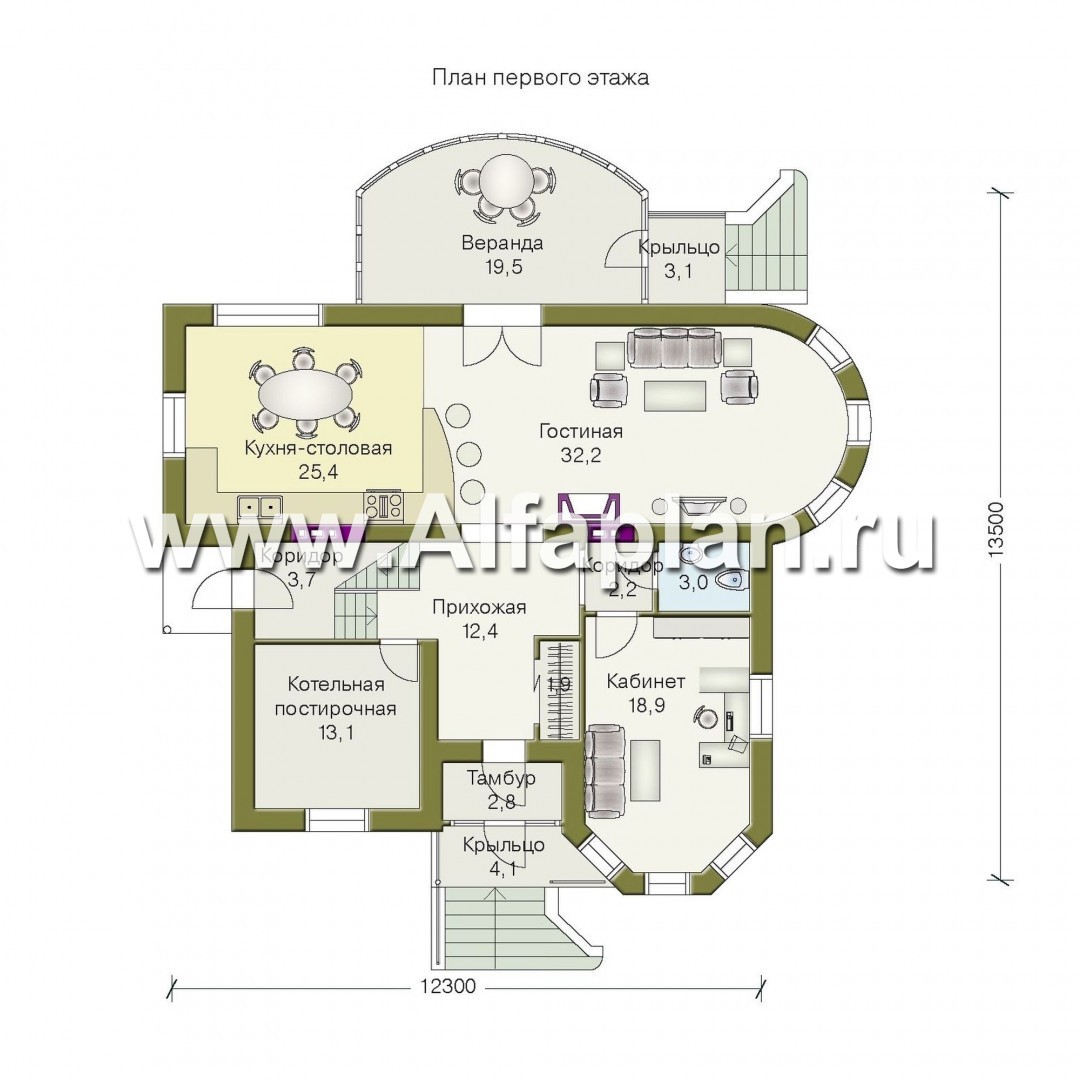

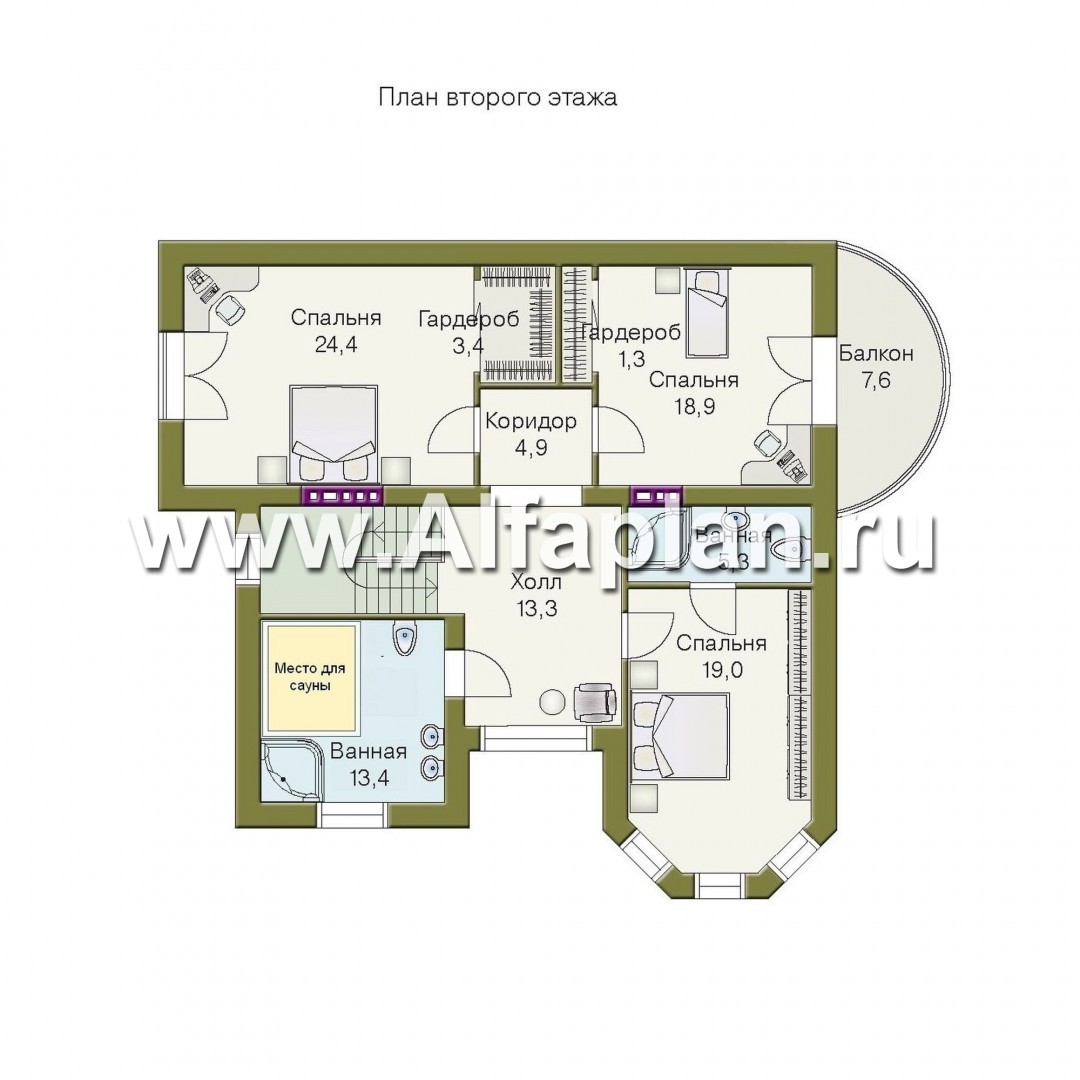

В доме два этажа, подвал отсутствует. Гостиная и столовая-кухня представляют собой единое, перетекающее пространство. Гостиная украшена камином и полукруглым эркером, и имеет прямой выход на веранду. На первом этаже располагаются также кабинет и тех. помещение/ постирочная. На втором этаже запроектированы три спальных комнаты. Одна из спальных имеет отдельную ванную комнату, вторая имеет выход на балкон. Третья спальная оснащена французским балконом. В просторной ванной комнате может быть размещена инфракрасная кабина или установлены тренажеры.

Просмотр ОБЪЕМНОЙ 3d-презентации (Виртуальная прогулка)

При нажатии на кнопку, сохраните у себя на компьютере, или откройте файл в формате ".pdf". Для просмотра нужен Adobe Reader версии не ниже 9,0 (загрузить можно по ссылке ). Инструкцию по просмотру вы увидите в открытом файле.

ВернутьсяЗеркальный вариант проекта
Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Татьяна из города самара написал(а) 27.03.2014:

Добрый день. Подскажите, пожалуйста, с чем связана такая глубина фундамента? можно ли его сделать не таким глубоким?

Здравствуйте, Татьяна!

Ленточный фундамент закладывается на глубину промерзания. Тип фундамента, конечно, зависит от результата геологических изысканий. Если на основании этих данных Вам рекомендован плитный фундамент, то его и следует выполнять. Нами разработан и такой вариант фундамента. Это фундамент мелкого заложения - 0,5 м от поверхности земли. В этом случае, при заказе проекта поставьте "галочку" в поле "вариант фундамента - монолитная ж/б плита".

Олег из города Краснодар написал(а) 09.02.2013:

Добрый вечер! Мы купили этот проект. Подскажите пожайлуста, мы можем вместо блоков, сделать стены из кирпича?

Олег, здравствуйте.
Да, можно применить пустотный кирпич. Несущая стена - 380 мм. О возможности примнить кирипич есть указание на стр. АР -2 проекта.

Никита из города Алматы написал(а) 14.11.2012:

мне очень понравился ваш проект,меня интересует такой вопрос какой будет размер дома без веранды?

Никита, здравствуйте. Габаритные размеры коробки дома без крылец и веранды -12.8 х 15.4 м.
