36A «Петит» - проект дома с мансардой, планировка с эркером и террасой, с пирамидальной кровлей

Автор проекта: В. Тарасов
  • Общая площадь дома:161.97 м²
  • Площадь отапливаемых помещений:147.55 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    45 900 ₽
  • Строительный паспорт проекта    3 500 ₽
  • Разбивочный план вашего участка    6 000 ₽
  • Дополнительная копия проекта    4 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
  • Вариант перекрытия - из сборных Ж/Б плит над 1-ым этажом    6 500 ₽
  • Вариант перекрытия - из монолитного железобетона    6 500 ₽
Стоимость, дополнительные опции только для проектов Тарасова В.А.:
  • Электронная копия в формате PDF     5 500 ₽
  • Корректировка Паспорта проекта
    (в зависимости от пожеланий)
    По дог.
  • Корректировка конструкций дома
    (в зависимости от пожеланий)
    По дог.
  • Разработать установку скрытых алюминиевых роллет (опция, отдельный альбом)    1 ₽
Заказать проектПоложить в мои желания
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:

Строить легче с проектом от  "АЛЬФАПЛАН" потому, что у нас подробные строительные чертежи.  Смотрите ВИДЕО, читайте на странице  Состав проекта дома.

Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. проекты домов требуют Привязки к конкретному участку строительства (внизу страницы).

.

Общая площадь дома 161.97 м²

«Петит» - проект дома с мансардой, планировка с эркером и террасой, с пирамидальной кровлей - технические характеристики

Тип фундамента монолитная ж/б плита 65.2 м³
Тип наружных стен кирпич/газо(пено)бетонные блоки 69 м³
Тип внутренних несущих стен кирпич 17 м³
Тип перекрытий по деревянным балкам
Тип кровли битумная черепица 260 м²
Наружная отделка стен лицевой кирпич, декоративная штукатурка 95.0 м²
Наружная отделка цоколя натуральный камень
Гараж Без гаража
Высота дома от уровня пола 1-го этажа 10.22 м
Высота 1-го этажа от пола до потолка 3.2 м
Высота 2-го этажа от пола до потолка 3 м
Высота мансардного скоса 1.9 м
Ширина 9 м
Длина 9 м
Мощность котла с бойлером горячей воды 40 кВт
Расчётная электрическая нагрузка с учетом электроплиты 15.24 кВт
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Описание проекта

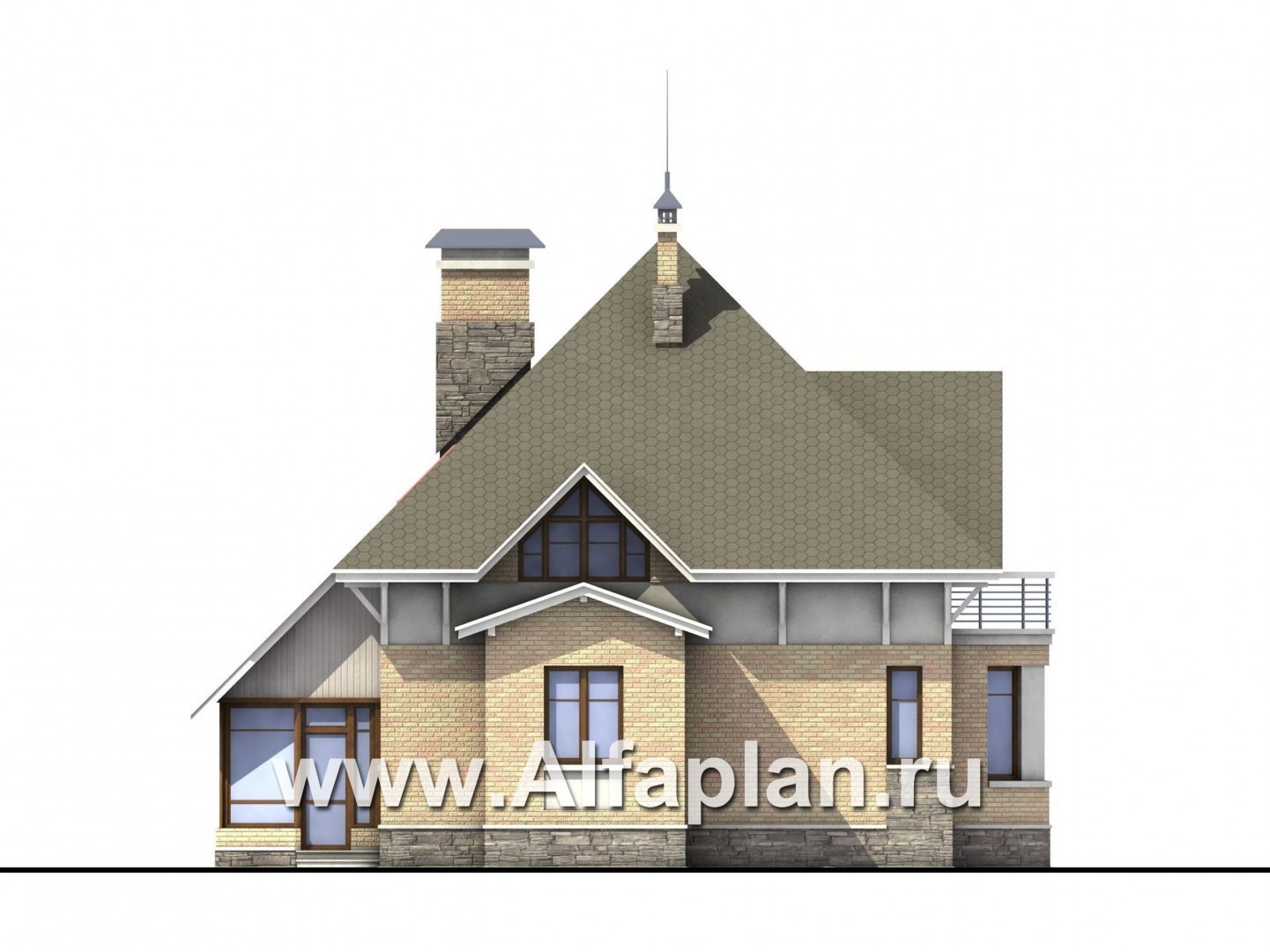

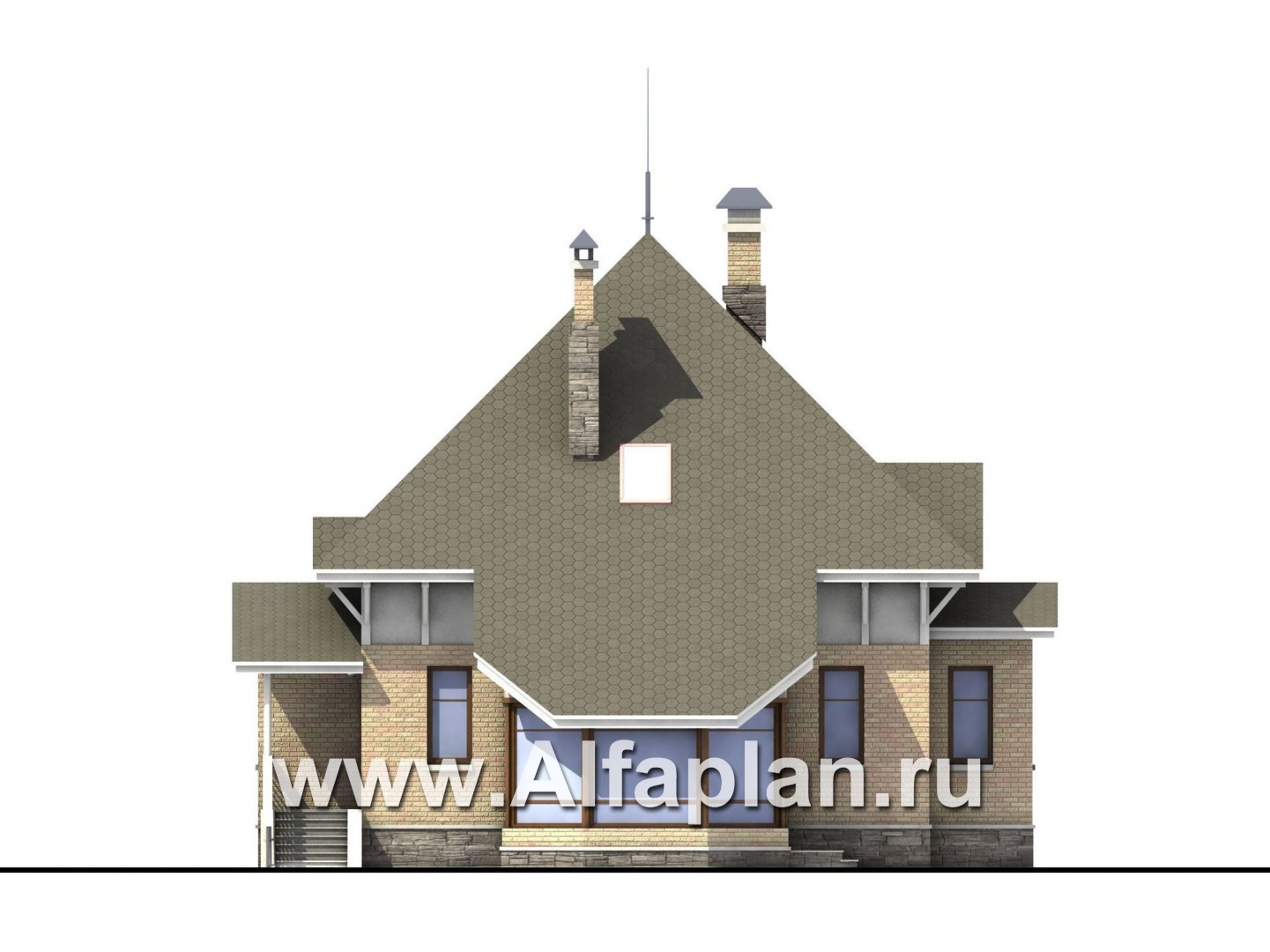

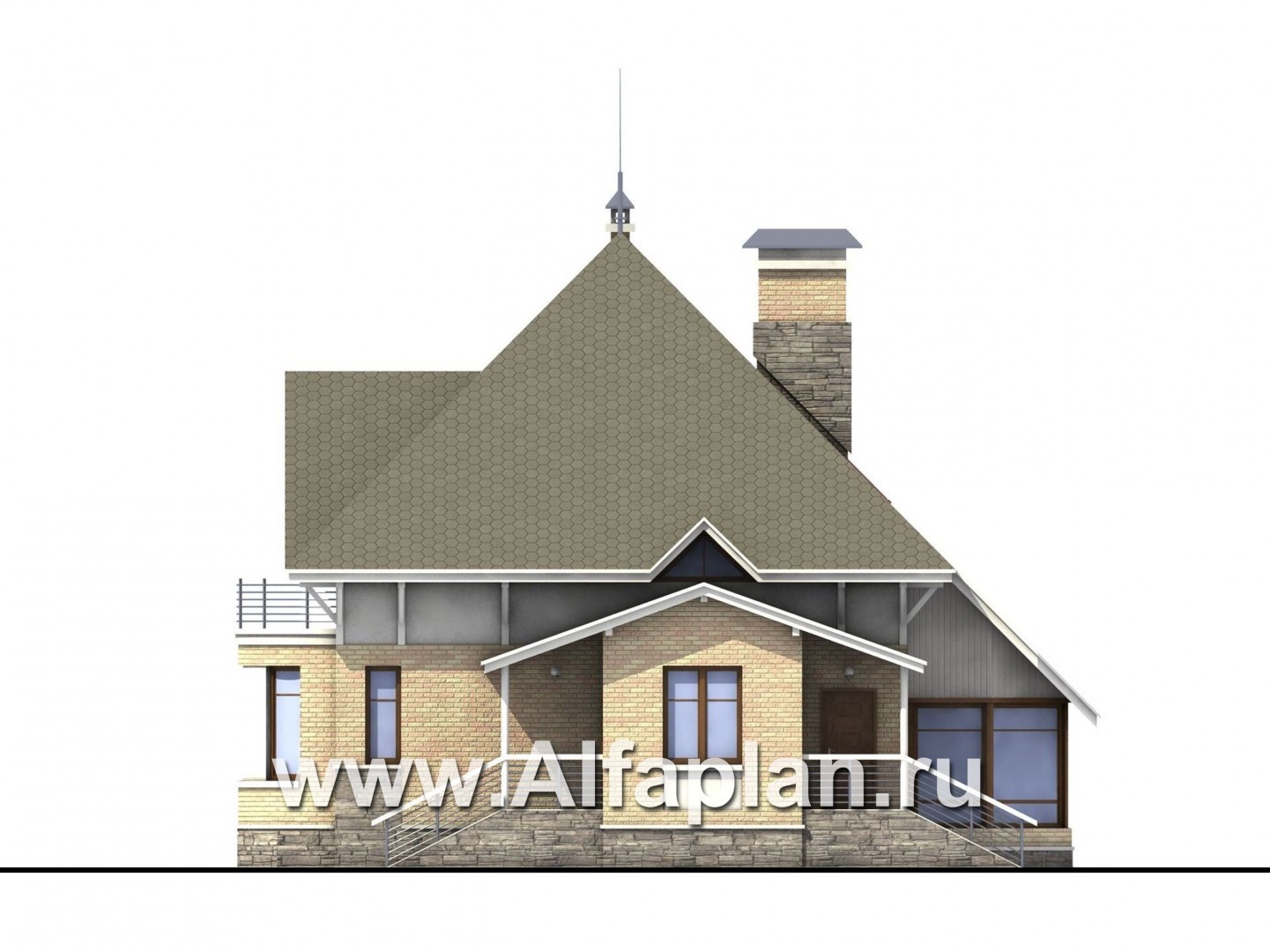

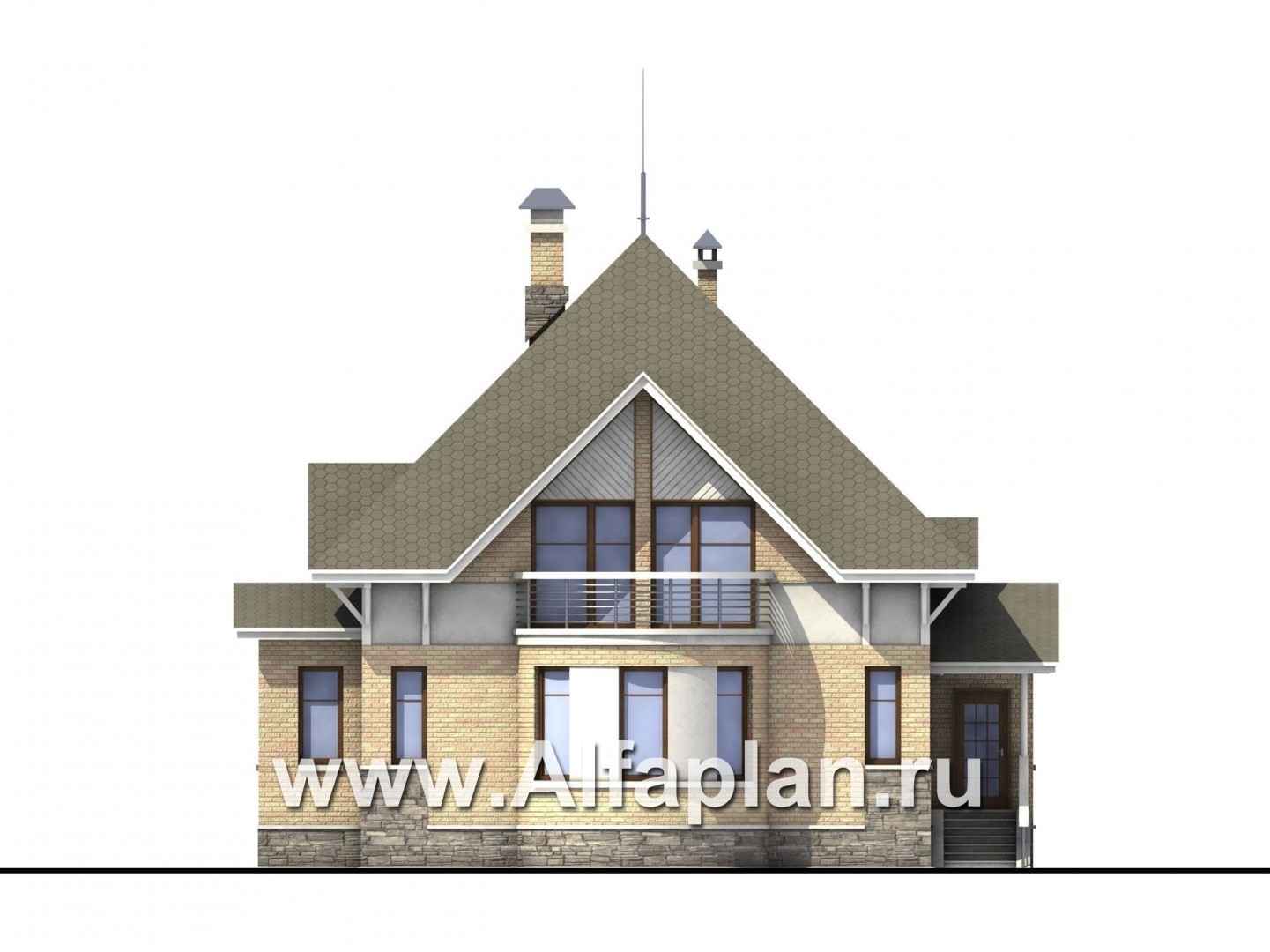

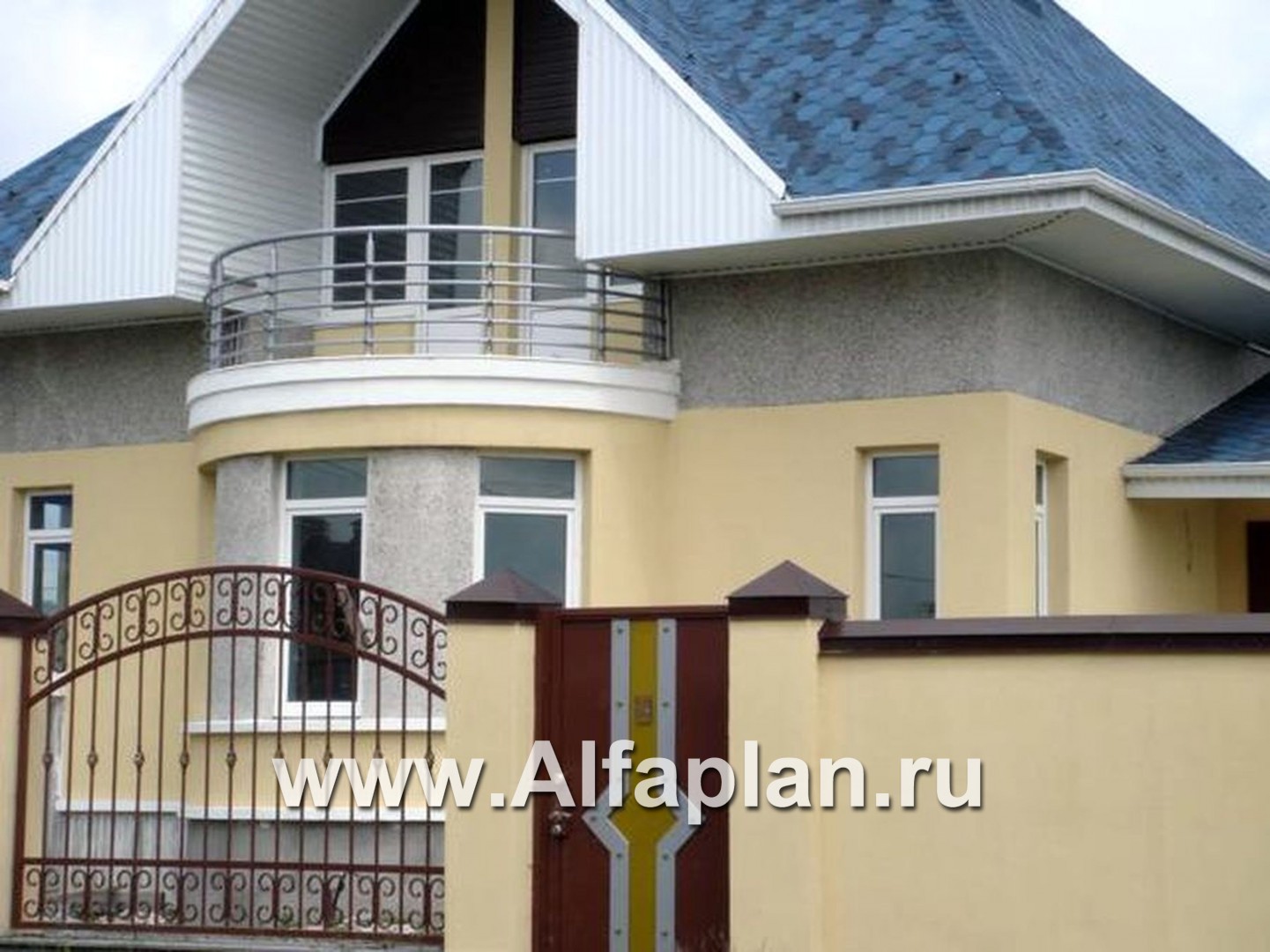

Этот небольшой по площади коттедж будет выделяться, как в городской черте, так и в загородной, благодаря своей запоминающейся форме, похожей на кристалл. Облицовочный  кирпич  наружных стен, натуральный камень цоколя и  цвет кровли – как нельзя точно подобраны в одной теплой  цветовой гамме. Фундамент дома представляет собой монолитную, железобетонную плиту. Наружные стены по проекту могут быть выполнены как из газобетонных блоков или  кирпича(альтернативно). В этом смысле дом входит в две категории: проекты кирпичных домов и проекты газобетонных домов.

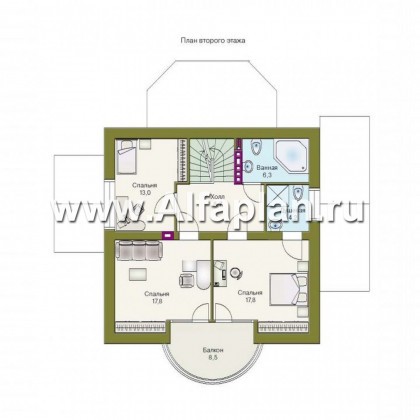

Несмотря на свои скромные размеры, планировка  имеет все необходимое для удобного проживания семьи  из 3-5 человек. В доме один этаж и мансарда, которая по праву может  заменить второй этаж, благодаря высокой пирамидальной  кровле. Полукруглый эркер первого этажа  заканчивается балконом, на  который выходят двери из двух спален мансарды.

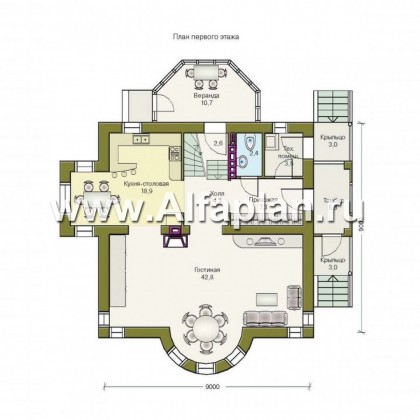

В доме предусмотрено два входа.  Главный вход   решен с двумя крылечками и двумя лестницами. Обе  лестницы  ведут в общий тамбур, затем в  просторную прихожую и холл. Из холла первого этажа можно попасть в гостиную, в кухню-столовую или на лестницу,  ведущую в мансарду. Рядом с лестницей  находятся  туалет и техническое помещение. Архитектурным ядром дома является гостиная, связанная проемом с кухней-столовой, которая в свою очередь удачно располагается  в хорошо освещенном прямоугольном эркере. Главным  украшением гостиной комнаты является  непосредственно  обширный полукруглый эркер  с  высокими  вертикальными окнами,  а так же камин. Все это придает уют и покой этому помещению. По лестнице можно спуститься на просторную застекленную веранду, из которой имеется  второй вход в дом  для удобства  проживания. На втором этаже располагаются три спальные комнаты, душевая и ванная. Вход в ванную комнату располагается из холла второго этажа, а вход в душевую комнату - из третьей спальни. Из двух спален предусмотрены выходы на общий  полукруглый  балкон. По усмотрению хозяев дома одну из спален можно обустроить под кабинет, либо под детскую комнату.

Этот коттедж весьма привлекателен по разным параметрам, но и он может не устроить кого-то. Если вас, как покупателя,  что-то не устроило  в этом проекте, то советуем вам просмотреть весь каталог нашего сайта. В нем есть проекты домов на любой вкус, так что здесь вы обязательно отыщите свой вариант!

Комментарии 11

  • Волгодонск

    Добрый день.Заинтересовал данный проект 36А,несколько вопросов: изменить фундаментную плиты на разноширокий ленточный фундамент, есть возможность увеличить высоту потолка на 2 ом этаже (т.е. уровень уровень уклона потолка), использовать жб перекрытия на первом этаже.

    Константин, добрый день,

    в проекте заложена универсальная конструкция - монолитная ж/б плита мелкого заложения, хорошо работающая практически на всех грунтах за исключением торфяников. Вы можете получить рекомендации конструктора о том, нужно ли что-то менять в конструкции заложенного в проекте фундамента, исходя из грунтовых условий Вашего участка. При необходимости мы можем дополнительно для Вас разработать ленточный фундамент (либо Вы доверите корректировку Вашим строителям).

    Мансардный скос в доме начинается на уровне 1,90м. Увеличить высоту возможно, но выполнить это придется силами строителей, за корректировку проекта мы не возьмемся.
    Обратите внимание, что изменение высоты потолка сказывается на общем внешнем облике дома, причем зачастую меняя его не в лучшую сторону.
    Вариант перекрытия из сборных Ж/Б плит над 1-ым этажом для этого проекта разработан, стоимость - 5000 руб.
    Ответ на комментарий
  • Нижний Новгород

    Приветствую, Господа! Проект очень интересен + по нему у вас уже много реализованных проектов. поэтому должны были учесть много нюансов. Хотел бы уточниться по поводу цен на сайте. они актуальные? Далее меня интересует могли бы вы разработать проект межэтажного перекрытия в виде сборного-монолитного перекрытия (производитель на ваше усмотрение)? Также можно ли немного увеличить площадь котельной за счет второго выхода крыльца (тамбура)? Какая толщина газобетона в проекте используется? В (ИС) будет ли рассчитан контур заземления и само заземление? Спасибо.

    Добрый день, Алексей,

    цены, указанные на сайте, актуальны и включают доставку проектной документации курьерской службой по России.
    Вариант перекрытия из сборных Ж/Б плит над 1-ым этажом разработан, стоимость такого варианта 5000 рублей.
    Увеличить площадь котельной возможно, выполнить это можно силами строителей.
    В проекте заложен газобетон В2,5,  375мм толщиной (200*600*375).
    Расчет заземления и молниезащиты в проекте есть.
    Ответ на комментарий
  • Нижний Новгород

    Приветствую, Господа! Проект очень интересен + по нему у вас уже много реализованных проектов. поэтому должны были учесть много нюансов. Хотел бы уточниться по поводу цен на сайте. они актуальные? Далее меня интересует могли бы вы разработать проект межэтажного перекрытия в виде сборного-монолитного перекрытия (производитель на ваше усмотрение)? Также можно ли немного увеличить площадь котельной за счет второго выхода крыльца (тамбура)? Какая толщина газобетона в проекте используется? В (ИС) будет ли рассчитан контур заземления и само заземление? Спасибо.

    Алексей, здравствуйте,

    цены, указанные на сайте, актуальны и включают доставку проектной документации курьерской службой по России. Вариант перекрытия из сборных Ж/Б плит над 1-ым этажом разработан, стоимость такого варианта 5000 рублей.  Увеличить площадь котельной возможно, выполнить это можно силами строителей. В проекте заложен газобетон В2,5,  375мм толщиной (200*600*375). Расчет заземления и молниезащиты в проекте есть.

    Ответ на комментарий
  • Здравствуйте. У меня вопрос по фундаменту: можно заменить монолитную плиту на "утеплённую шведскую плиту"? Спасибо.

    Сергей, здравствуйте. Можно заменить на "утеплённую шведскую плиту". Такой вариант конструкции могут выполнить Ваши строители, может за дополнительную оплату разработать наш конструктор.

    Ответ на комментарий
  • Белгород

    Здравствуйте! Подскажите пожалуйста, какова высота стен второго этажа до начала мансардного скоса? Спасибо!

    Максим, здравствуйте.
    Уклон потолка начинается на высоте 1.9 м от пола.

    Ответ на комментарий
  • Киев

    Спасибо за Ваш предыдущий ответ. Но у меня еще несколько вопросов: 1) с такими размерами окон какие есть в данном проекте, достаточно ли дом освещен, особенно на втором этаже справа, в зеркальном его варианте (именно такой думаю заказывать), можно ли вообще изменить своими силами размер окон, без внесения соответствующих изменений в проект? 2) могу ли я отказаться от камина, без изменения самого проекта?; 3) также, как за счет душевой сделать дополнительный гардероб? Напоследок, как я понял высота первого этажа, и второго этажа составляет – 3 м. Заранее благодарен за ответ.

    Вячеслав, здравствуйте.
    Вы можете добавить окна, если их количество Вам кажется недостаточно. От камина можете отказаться без корректировки проекта. Использовать помещение душевой так же можно по другому назначению, в этом случае не нужно прокладывать туда коммуникации. Высота 1-го этажа 3.0 м, высота 2-го этажа -3.0 м.

    Ответ на комментарий
  • Киев

    Добрый день. Хочу сказать большое спасибо за Ваши проекты, они действительно отличаются от всех тех что предлагают иные проектные организации. Я уже долгое время (2 месяца) выбираю из Вашего каталога, подходящий проект для своего участка (2030). Сейчас остановился на 36А и 40 А. (выбираю между ними). Первый (36А) привлекает своей большой гостиной и кухней, размерам комнат, а также размерами 9 на 9, но нет гаража (навеса), и небольшие, как мне кажется встроенные гардеробы на 2 этаже (хотелось бы побольше, может быть за счет части душевой). Второй же (40 А) привлекает своей компактностью с учетом гаража, немаленькой гостиной, но смущает небольшая узкая кухня (10 м2). По данному проекту меня интересует некоторые вопросы, подскажите пожалуйста : во-первых, высота как первого, так и мансардного этажа, во-вторых, возможность перекрытия ж/б плитами, разуметься при улучшении фундамента (просто в этом году хочу залить только фундамент) Спасибо.

    Вячеслав, здравствуйте.
    Благодарим за такую хорошую оценку наших проектов. Кухня в этом проекте - это только рабочая зона, столовая расположена рядом, в эркере.
    Высота 1-го и 2-го этажа -3.0 м
    Можем разработать для Вас перекрытие из сборных плит, стоимость такой работы 12000 руб., на конструкцию фундамента это не повлияет. В Украине в Одессе у нас есть представительство, там работает Екатерина Рачкова. Вопросы по приобретению проекта можно решить с ней. Ее контакты на www.alfaplan.com.ua

    Ответ на комментарий
  • Москва

    Здравствуйте. Площадь комнат считается по оси?

    Полина, здравствуйте.
    Площади помещений, это фактически площади пола, считается от стены до стены.

    Ответ на комментарий
  • СПБ

    Добрый день, мы тоже присматриваемся к этому проекту, интересует следующее: ..."Проект рассчитан на строителтво из газобетона(69.6 м3) и кирпича (77.0 +7.4м3)."... - что собственно там из кирпича? (фасад понятно - если это кирпич конечно).. Меня интересует возможность замены в каких частях дома возможны кирпича на газобетон?

    Иван, здравствуйте.
    Наружные стены предусмотрены из газобетона или пустотного кирпича ( альтернативно) т.е. и тот и другой материал заложен в проект,е, рассчитан в спецификации. Конструкция стены многослойная : 375/400 мм - газобетон + слой утеплителя- Мин. вата (от 50 до 100 мм, толщина варьируется в зависимости от климатической зоны) + воздушная прослойка 30-40 мм + лицевой кирпич ( штукатурка). В случае использования пустотного кирпича, несущая часть стены — пустотный кирпич 380 мм.

    Ответ на комментарий
  • Уфа

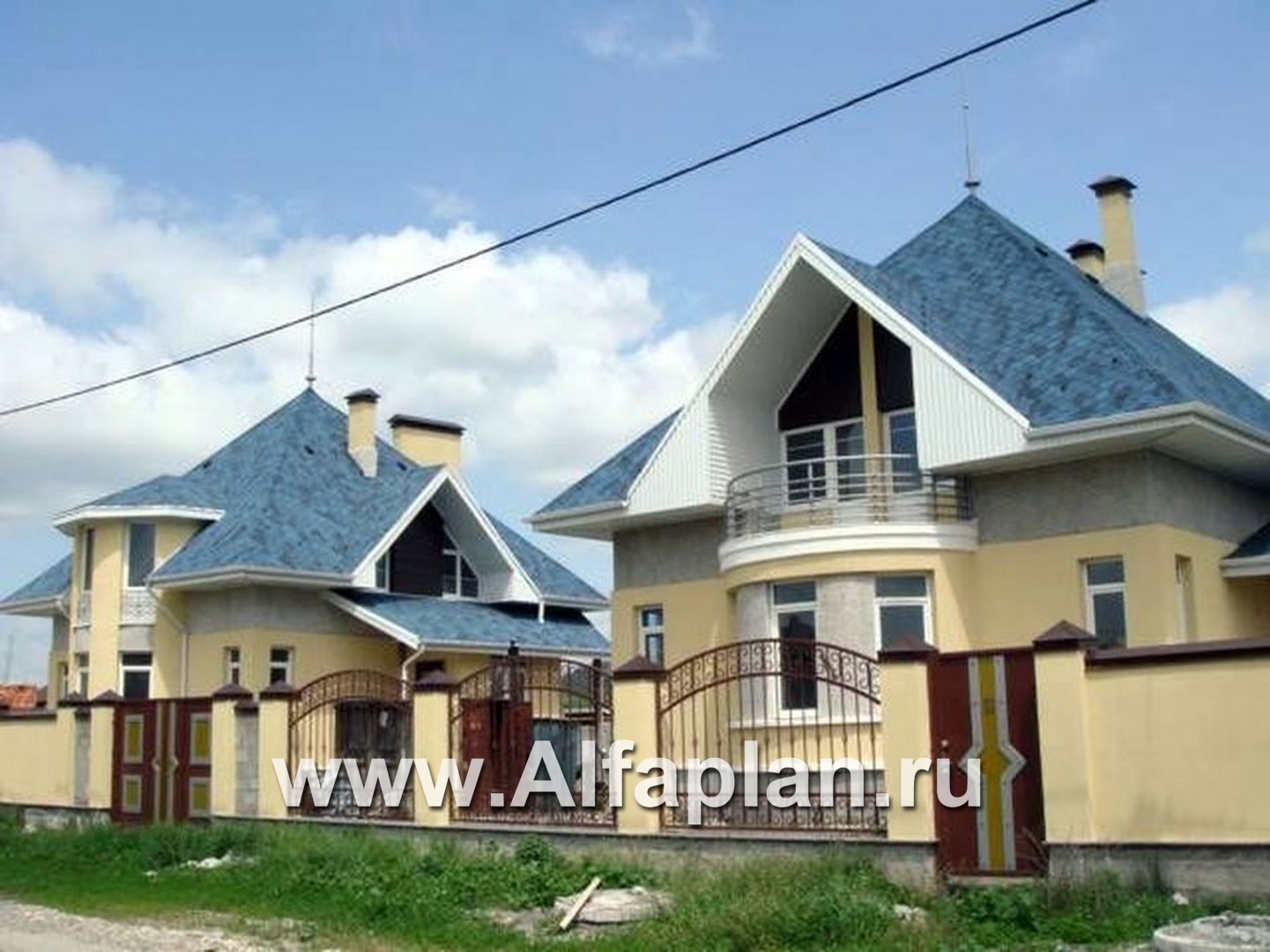

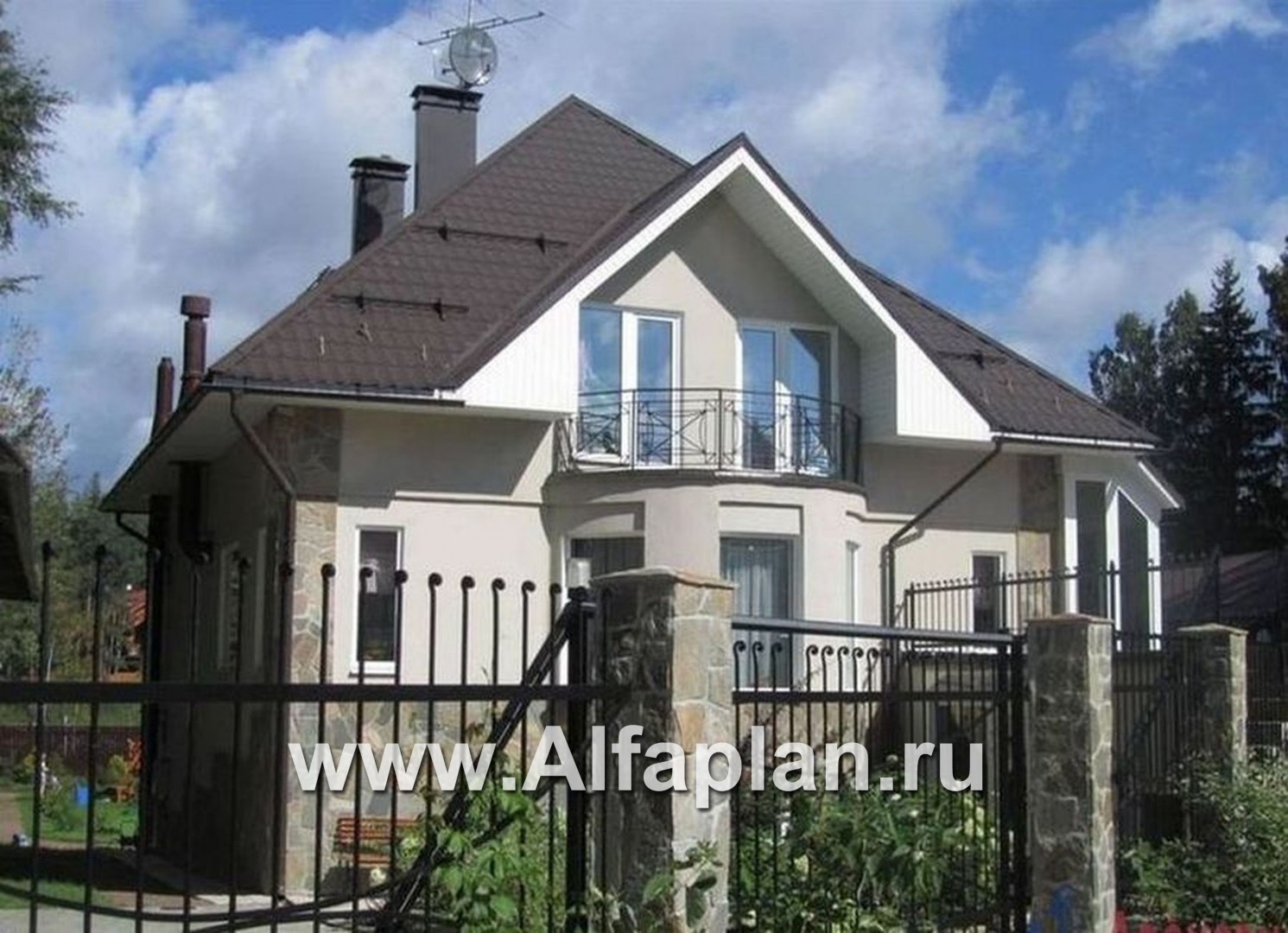

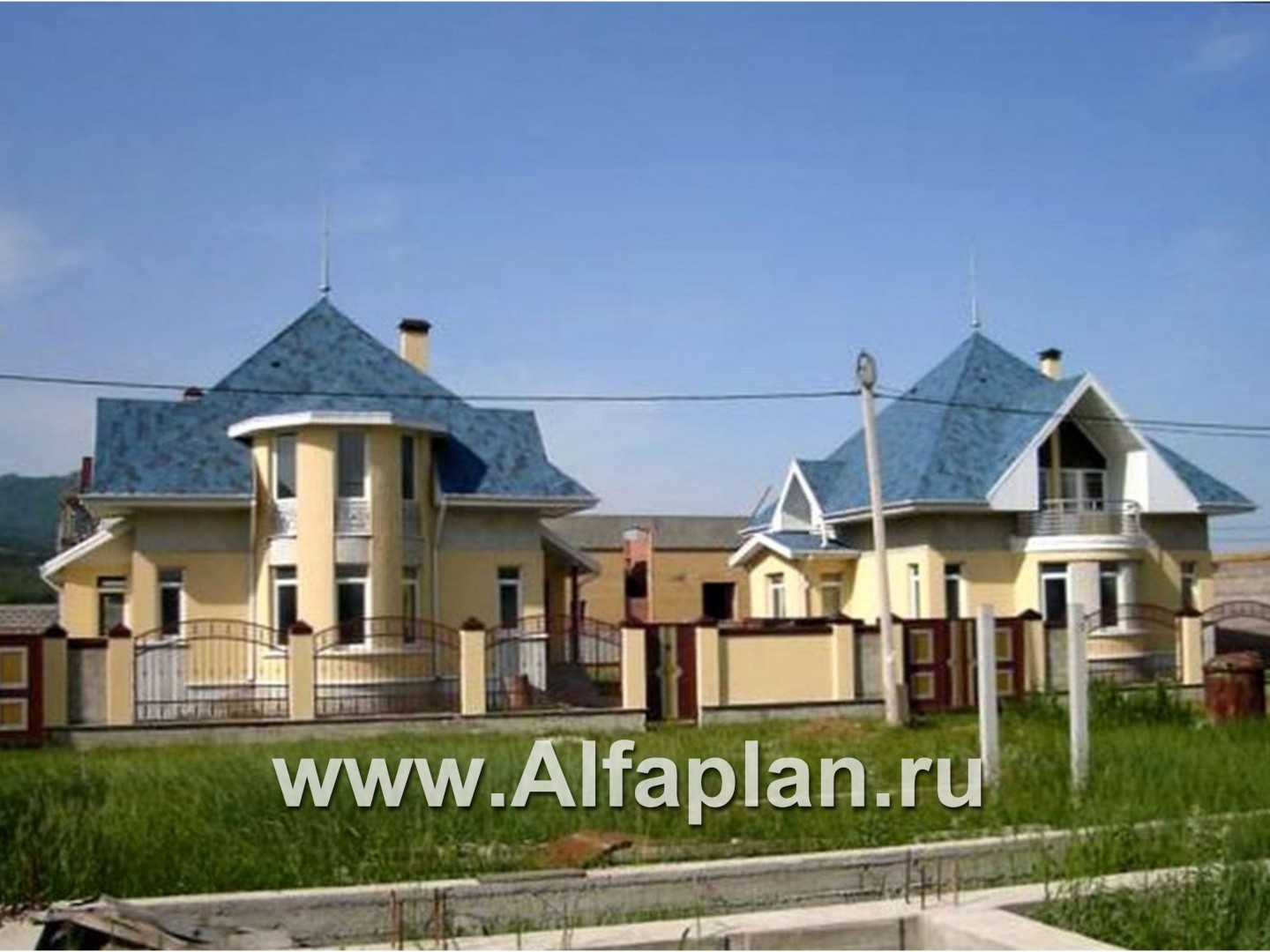

    Проект понравился, устраивает по всем параметрам. Будем заказывать. Единственное сомнение - хотелось бы получить именно такой вариант как в каталоге, т.е. камин рядом с кухней , а судя по фотогаллерее построены дома с камином в другом простенке. Это пожелание заказчика или есть оба исполнения проекта? И как не ошибиться в заказе?

    Наталья, здравствуйте.
    Рабочую документацию Вы получите с такими планирвочными решениями, как показано на сайте. При строительстве заказчиками обычно вносятся изменения и корректировки. Это вполне допустимо, если не искажает принципиальное конструктивное и планировочное решение проекта.
    --

    Ответ на комментарий
  • Санкт-Петербург

    Здравствуйте, нам понравился этот проект , и хотелось бы узнать: 1. расход материалов. 2.Можно ли сделать ж/б перекрытие. 3. Убрать веранду. 4. Поставить дом на цокольный этаж. и сколько будут стоить эти изменения? Санкт- Петербург, будем строить из газобетона..

    Андрей, здравствуйте
    Благодарим за внимание к нашим проектам и обращение в нашу студию.
    Этот проект имеет готовый вариант с цокольным этажом - проект 36ВС
    От веранды Вы можете совершенно безболезненно отказаться без корректировки проекта.
    Проект рассчитан на строителтво из газобетона(69.6 м3) и кирпича (77.0 +7.4м3).

    Ответ на комментарий
