"Компакт" - проект мансардного дома с двускатной кровлей

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
133.50127.4878.69
Площадь гаража - навеса, м2
40.50 (не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)29000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

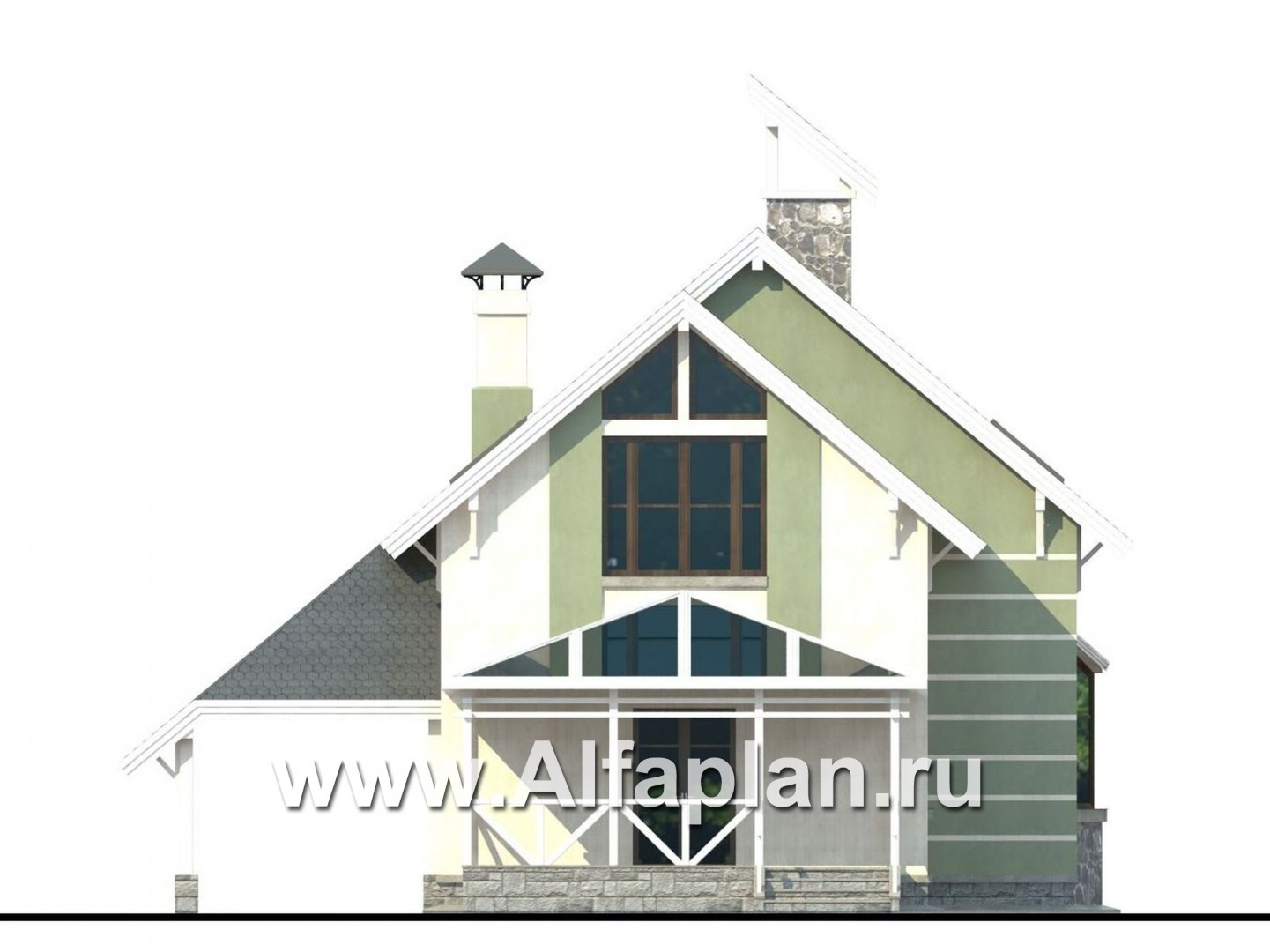

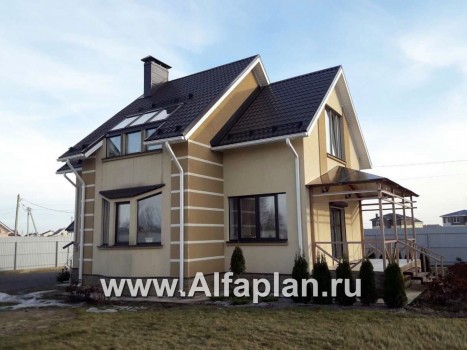

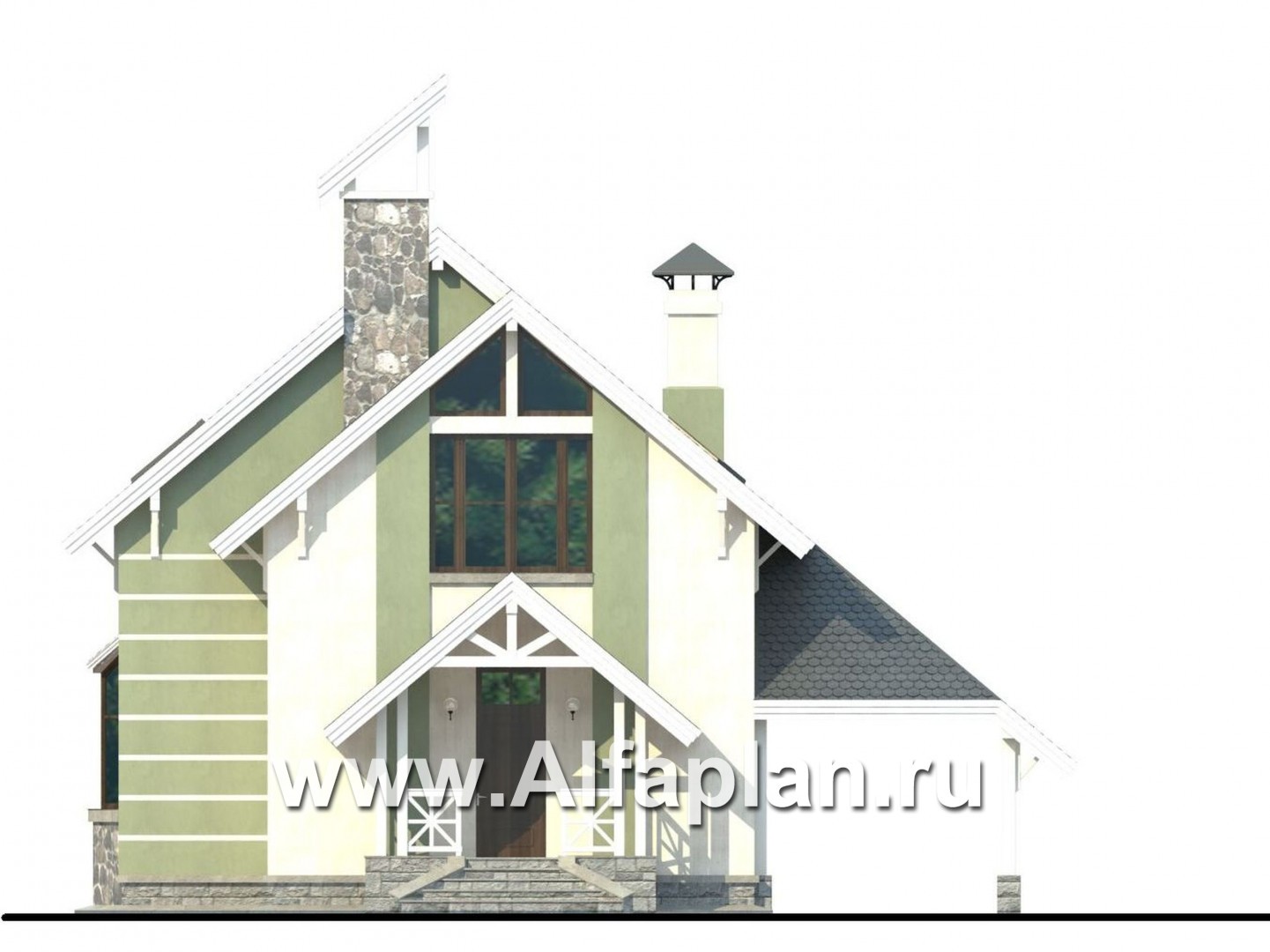

Вид спереди
Вид спереди

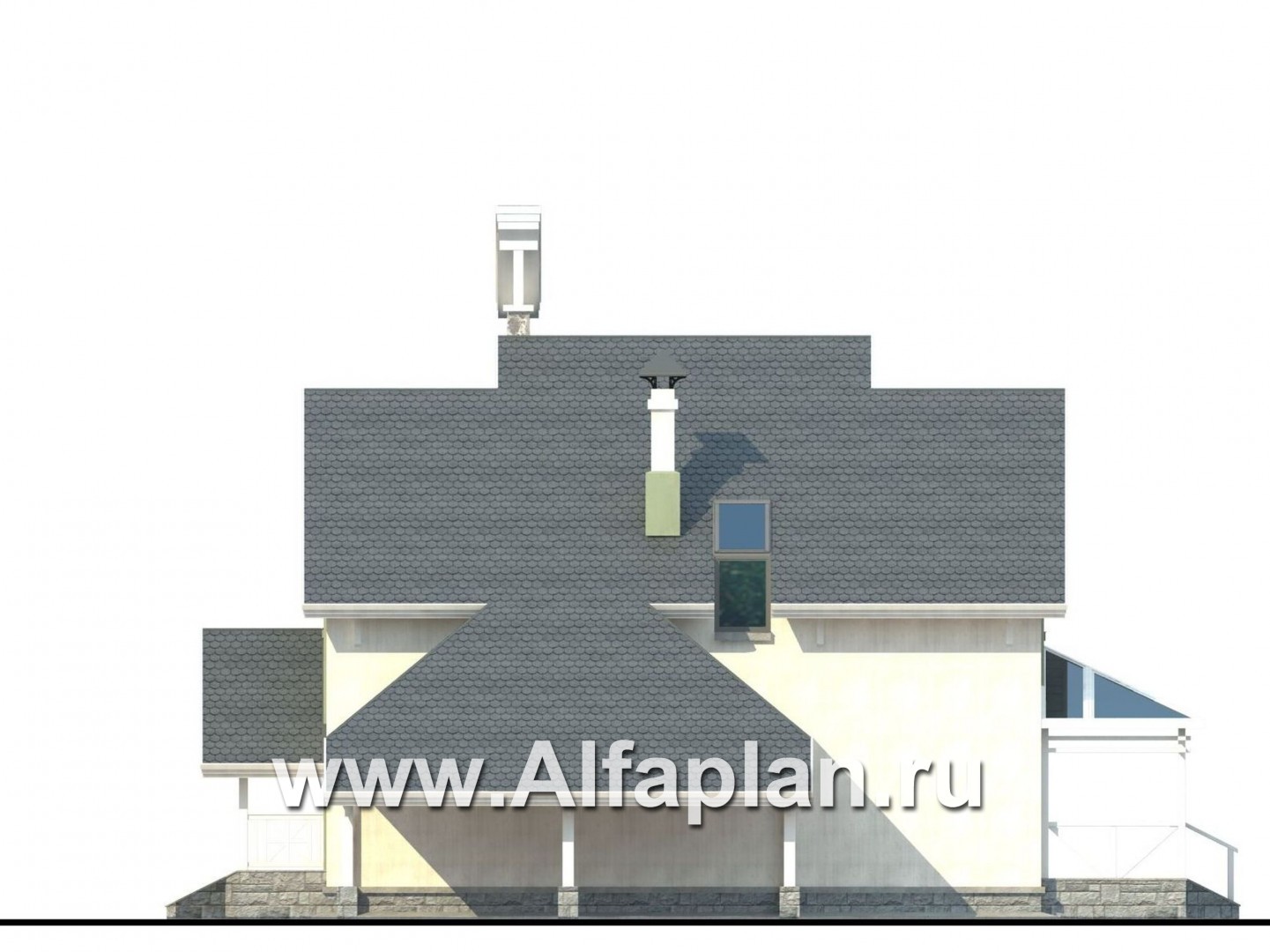

Вид справа
Вид справа

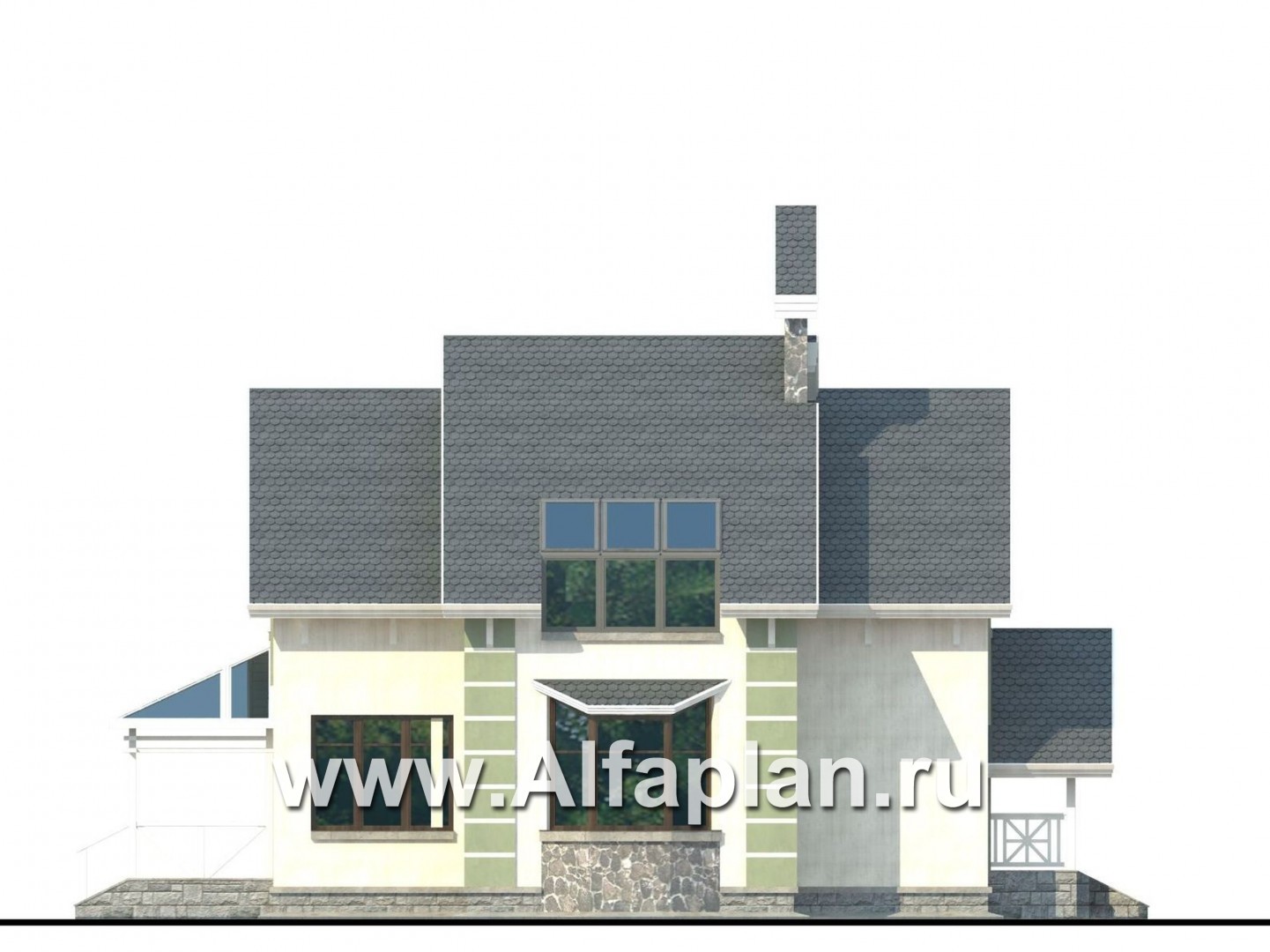

Вид сзади
Вид сзади
Вид слева
Вид слева

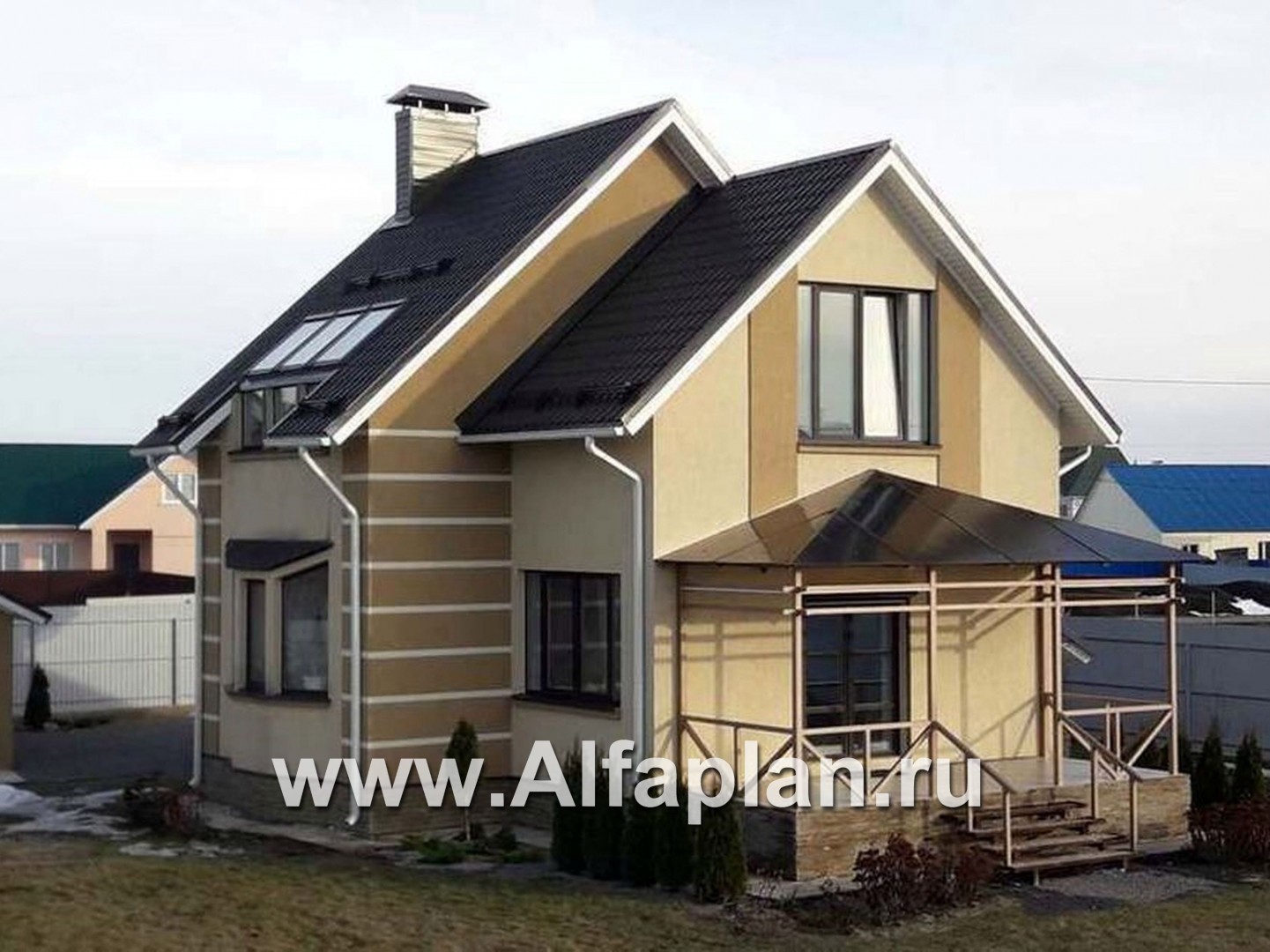

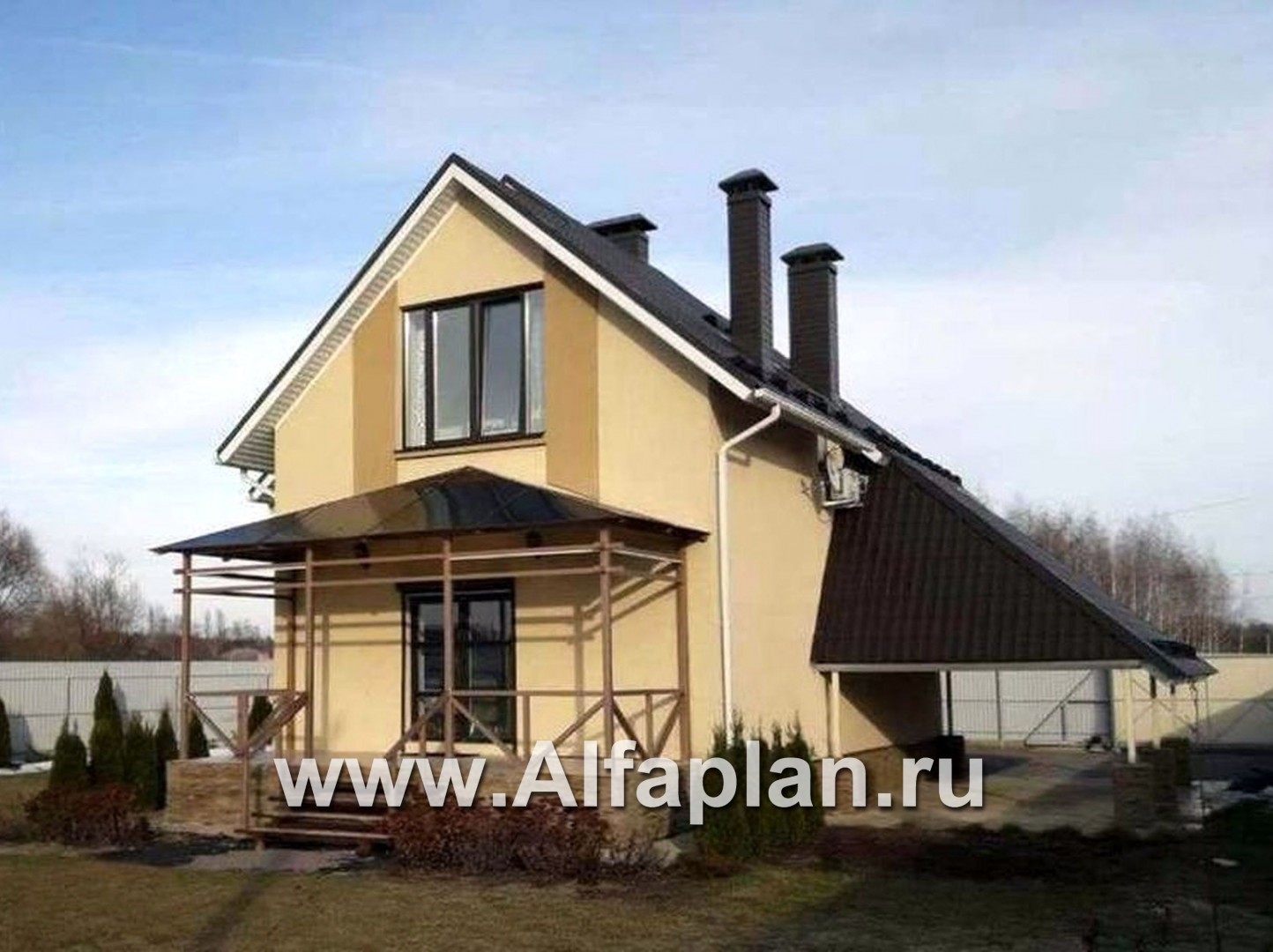

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

В15-28.0, В7.5-14.56  м3
Тип наружных стенкирпич или газобетон ( альтернативно)

84,9/83.8  м3
Тип внутренних стенкирпич

14.1  м3
Тип перекрытиймонолитный ж/б над перевым этажом, подшивка по стропилам над вторым

15.2  м3
Крышапо деревянным стропилам

Тип кровлипо деревянным стропилам

205.0  м2
Наружная отделкадекоративная штукатурка

223.4  м2
Наружная отделка цоколяИскусственный камень

Габаритные размеры домабез крыльца и террасы

9.3 х 12.0  м
Высота домаот пола первого этажа

9.015  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Высота мансардного скоса1.95 м

Утеплительминеральная вата


Данный проект представлен  небольшим и изящным мансардным домом с двускатной кровлей. Фундамент дома – монолитная железобетонная плита. Наружные стены предусматривают альтернативу в строительстве – можно использовать газобетонные блоки и кирпич. Следовательно, коттедж 91А можно условно отнести к категории «проекты домов из кирпича и газобетона». Несмотря на свои скромные размеры, в коттедже комфортно и удобно сможет проживать  семья из 3-4 человек. В проекте заложено относительно простое объемно-планировочное решение, но при этом дом имеет изысканный облик. Это достигается и за счет точных пропорций, и за счет  деталей отделки. Необходимо обратить внимание на то, что отделочные материалы подобраны самые стандартные, но то, как они сочетаются между собой по цвету и как выполнен наружный декор – все это выделяет данный  коттедж из множества других. К таким решениям можно отнести форму двускатной крыши, которая повторяется трижды: козырек над входом в коттедж и две части над основной площадью дома. Особо надо отметить использование окон верхнего света, которые не только освещают помещения, но также еще формируют интерьеры, например, в центральной спальне мансарды. Благодаря им получилось праздничное, светлое, просторное помещение.

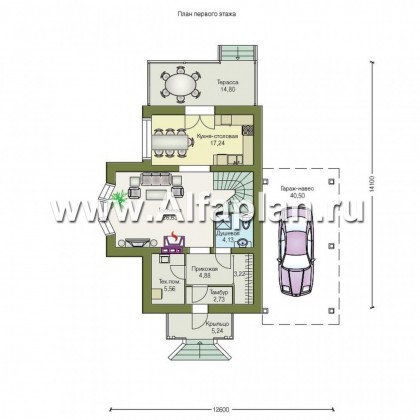

Вход в дом по проекту решен с торца строения, что позволит привязаться к небольшому, узкому участку. В прихожей расположен гардероб для верхней одежды и котельная, в которой так же размещается стиральная машина. Вход в гостиную  проходит через широкий дверной проем, а рядом с ним находится санузел с душевой. Сама гостиная  является отдельным помещением. В ней же  находится   деревянная  лестница  на мансарду.  Для придания дополнительного уюта  гостиной, здесь встроен камин, а широкие окна эркера наполняют ее дневным светом.  Гостиная через открытый проем соединяется с кухней-столовой и далее через распашные двери с крытой  террасой. Отличное место для вечернего чаепития всей семьей.  Справа к дому пристроен гараж-навес. В мансарде в небольшой холл выходят три спальни и ванная комната, лестница освещается через комбинированное окно с верхним светом.

Для тех, кто ищет проекты иного плана, скажем, что в нашей базе содержатся как проекты коттеджей-вариации на остальные дома, так и проекты, абсолютно не похожие на какие-либо последующие и предыдущие образцы.



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Анна из города минск написал(а) 03.02.2013:

Можно ли этот дом строить из пенобетонных блоков и можно ли заказать отдельно только пока Комплект чертежей внутренних инженерных систем

Анна, здравствуйте.
Строительство возможно как из газобетона, так и из пенобетона. Инженерные разделы предоставляются только в месте с комплектом Архитектурно- строительных чертежей.

Дмитрий из города Томская область написал(а) 29.01.2013:

Здравствуйте Владимир! Мне очень понравился ваш проект. Подскажите пожалуйста, если возводить стены только из кирпича, то какая толщина стены предусмотрена при указанном расходе кирпича. Ведь для сибири имеет значение этот фактор.

Дмитрий, здравствуйте.Наружные стены предусмотрены из газобетона или пустотного кирпича ( альтернативно) т.е. и тот и другой материал заложен в проекте, рассчитан в спецификации. Конструкция стены многослойная : 375/400 мм - газобетон + слой утеплителя- Мин. вата (от 50 до 100 мм, толщина варьируется в зависимости от климатической зоны) + воздушная прослойка 30-40 мм + лицевой кирпич ( штукатурка). В случае использования пустотного кирпича, несущая часть стены — пустотный кирпич 380 мм.
У нас на сайте в разделе Технологии строительства /онлайн размещена таблица с теплотехническими коэффициентами ограждающих конструкций по регионам. Вы сможете подобрать свой вариант стены.
--

Ольга из города Минск написал(а) 25.01.2013:

Скажите, а в Беларусь этот проект можно? И хотелось бы знать отопление какое? мы бы хотели газовое и отапливаемые полы. нужны ли чертежи дополнительно на отапливаемые полы?

Ольга, здравствуйте.
Строительство по этому проекту в Беларуси возможно.
В качестве источника тепла на отопление и горячее водоснабжение используется котел с бойлером (с насосом и расширительным баком). Топливо для котла выбирается в зависимоти от местных условий (газ, мазут, уголь и т.д.)
Система отопления запроектирована двухтрубная лучевая от коллекторов, расположенных на каждом этаже дома.
Проектом предусмотрена установка отопительных приборов типа: стальные панельные радиаторы "Kermi" (с воздуховыпускным краном и терморегулирующим клапаном) с настенным креплением и боковым подключением.
Помещения ванной комнаты отапливаются при помощи «теплого пола».
Параметры теплоносителя в системе отопления на радиаторы 90-70оС , а на « теплый пол» 50-40оС.
