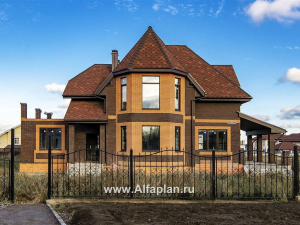

"Шереметьев" - проект дома с большой открытой террасой


проект коттеджа 88E

"Компакт" - проект мансардного дома с двускатной кровлей


проект коттеджа 91A

«Принцесса на горошине» - представительный трехэтажный особняк


проект коттеджа 17A

«Серебряный век» - загородный дом с элементами арт-нуво


проект коттеджа 53A
Сроки доставки
Доставка Доставка бесплатно!

Подробнее

Вернуться
48B 3D

«Яблоко» - дом для узкого участка с рельефом

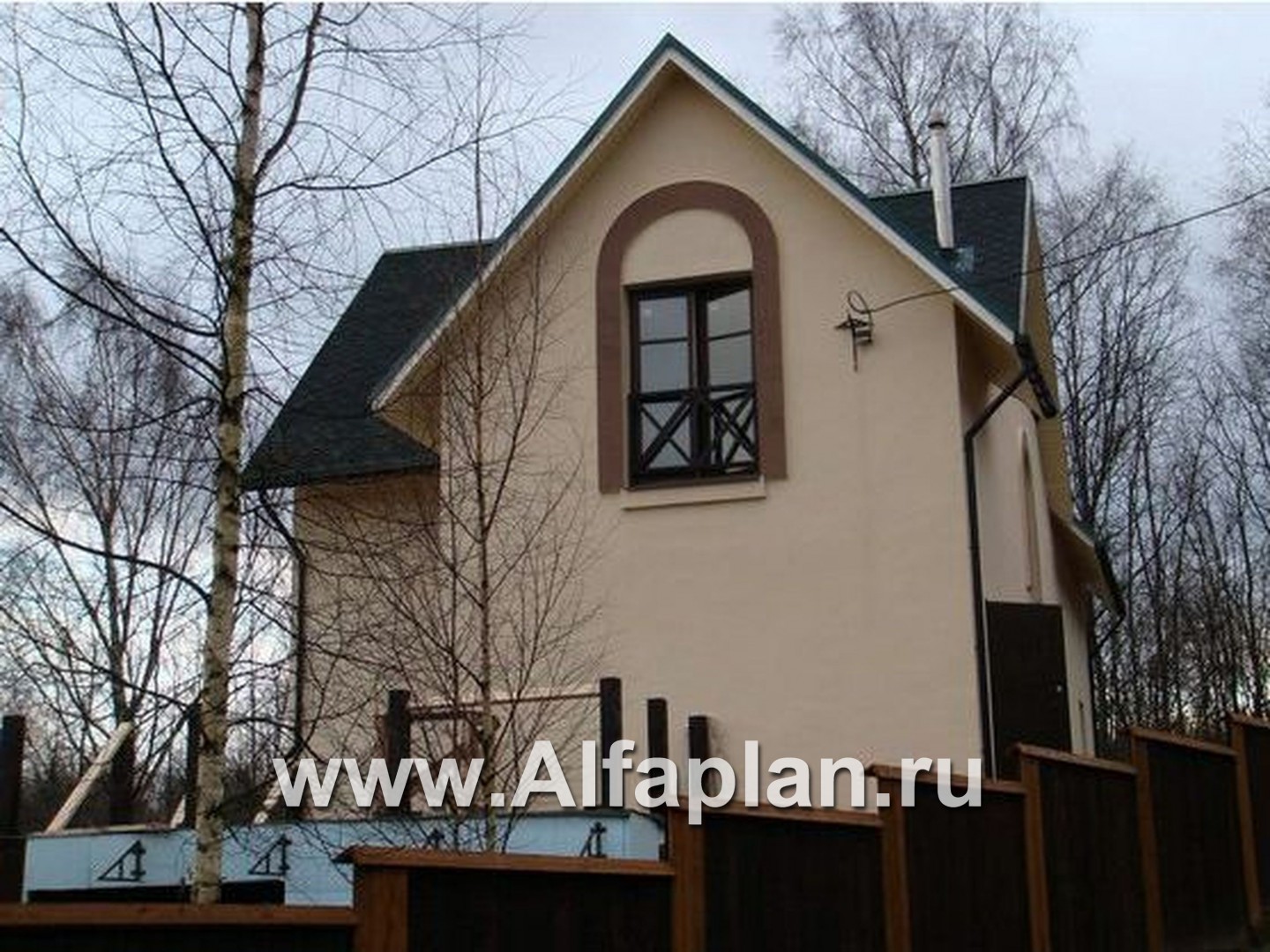

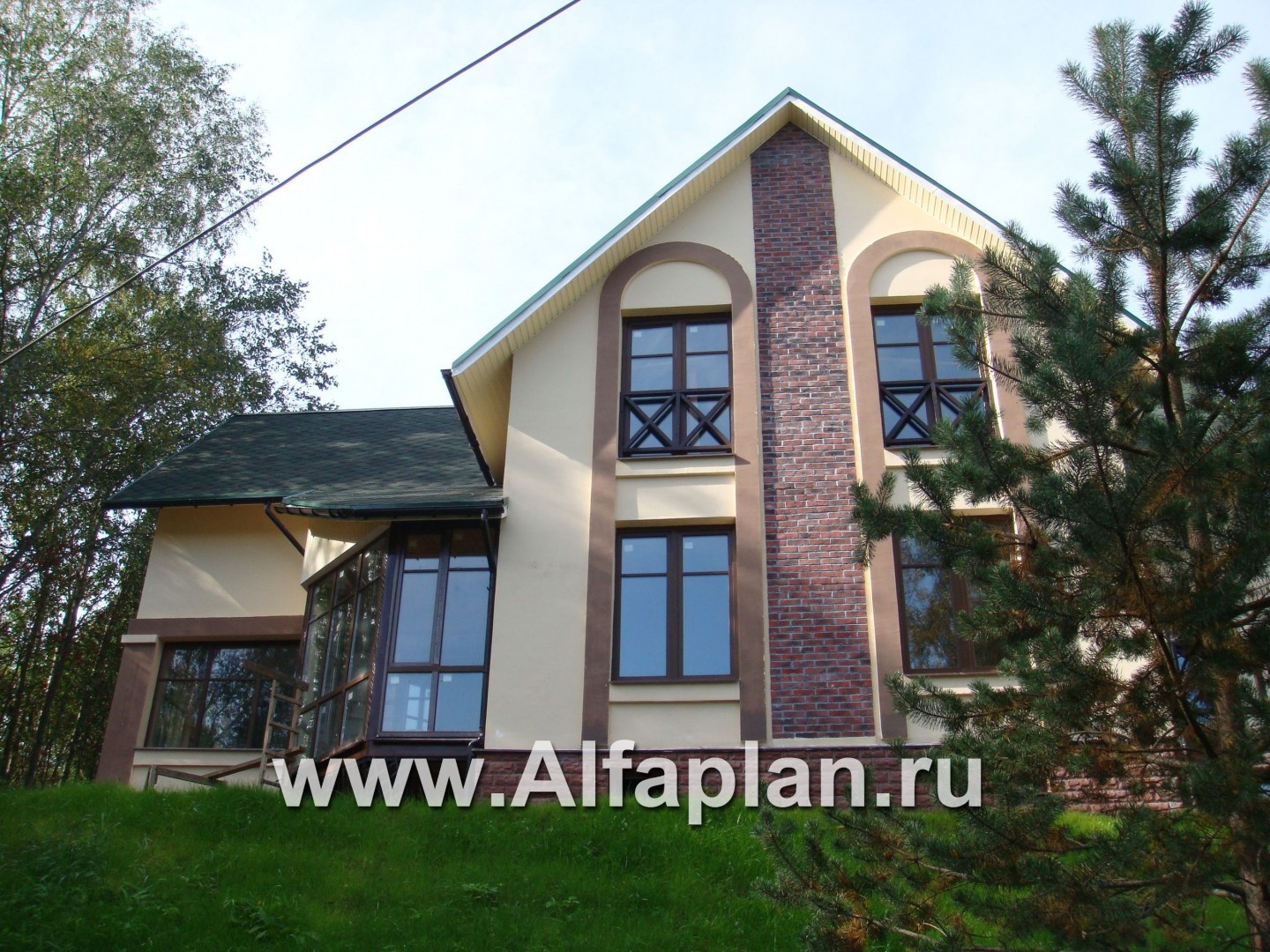

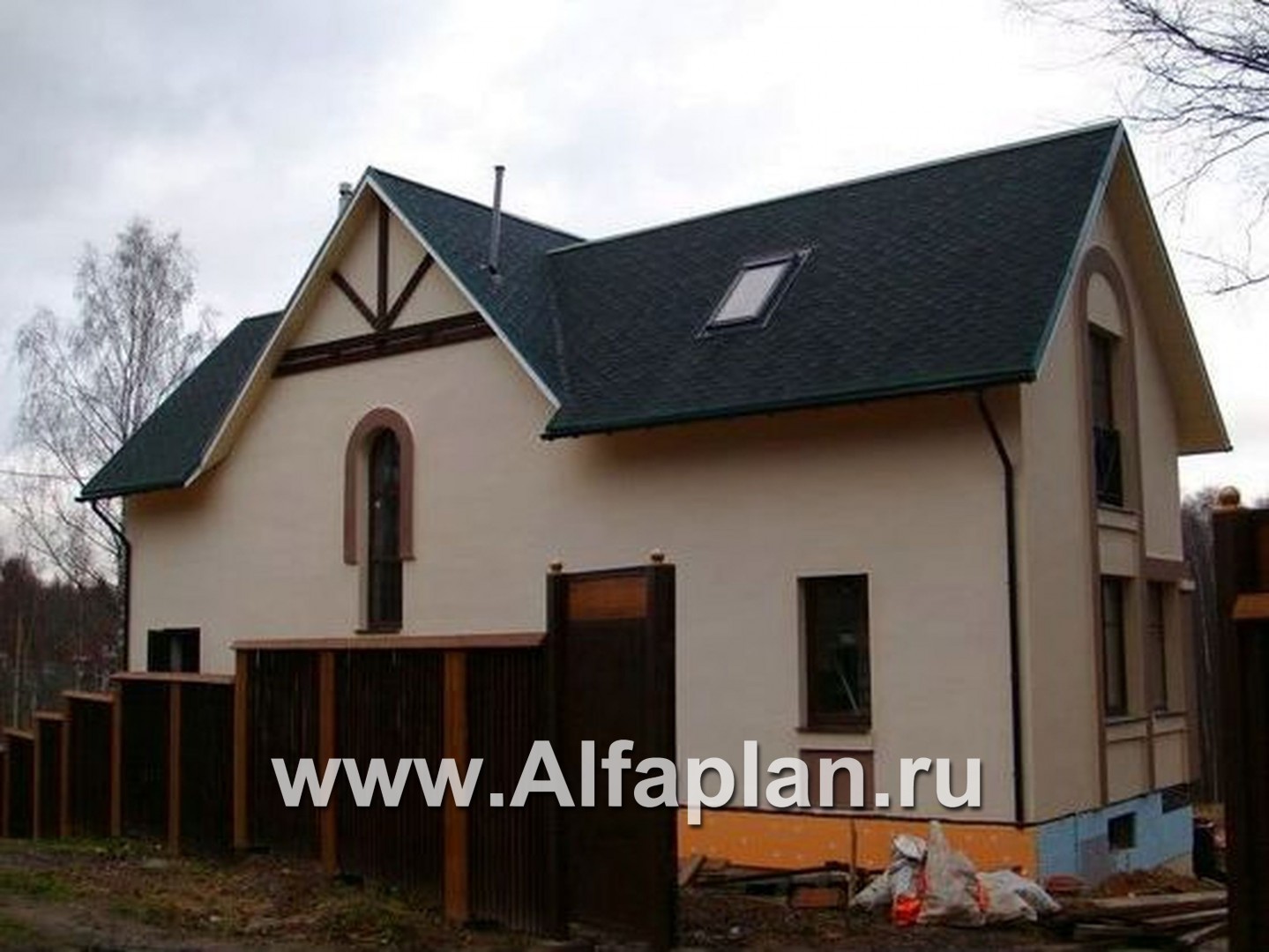

Дополнительные изображенияФотогалерея Зеркальный вариант проекта

общая площадь дома, м2жилая площадь дома, м2
174.2098.5
Общая площадь, включая цокольный этаж, м2
248.8
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)36000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудованиенет

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

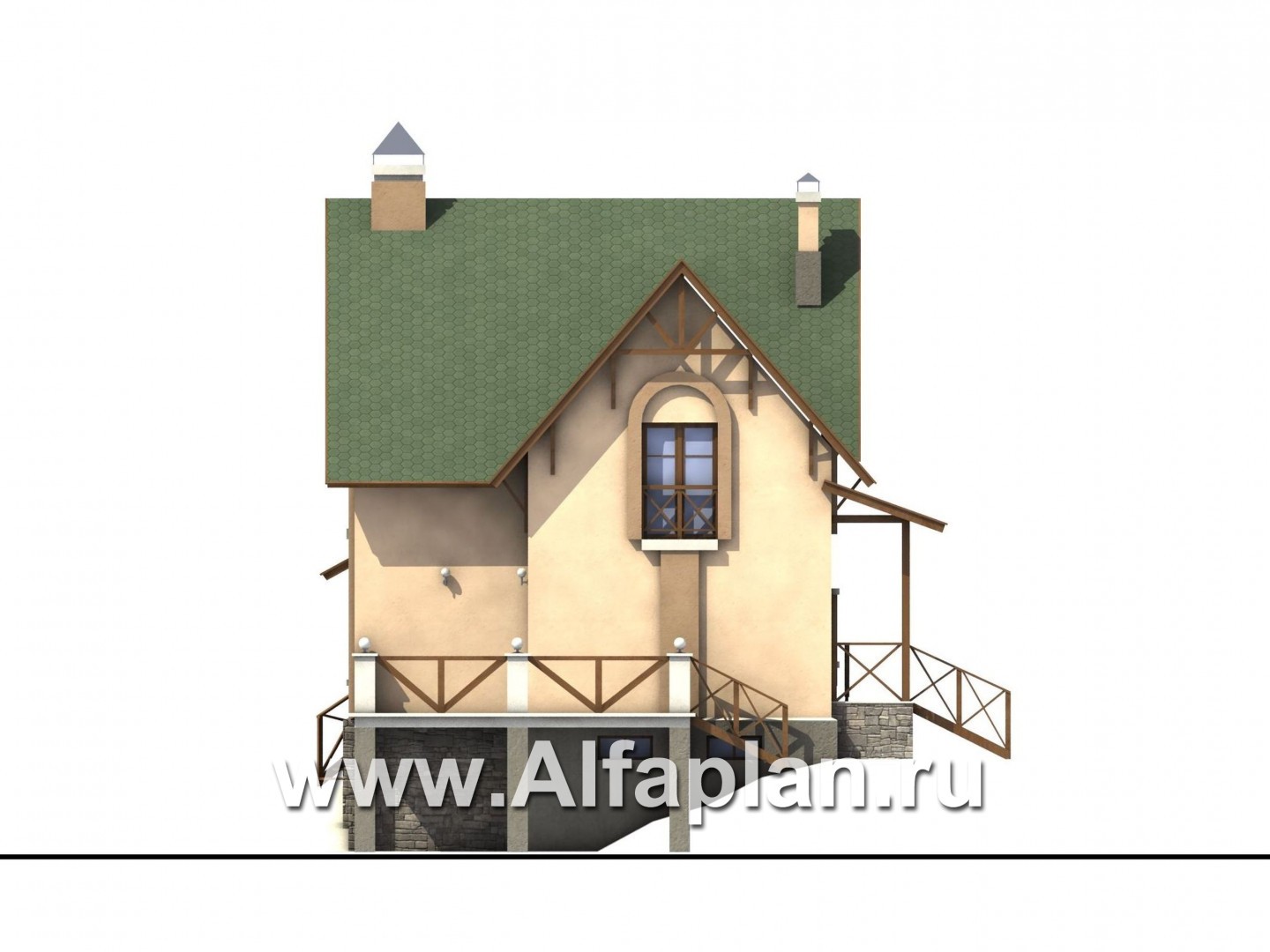

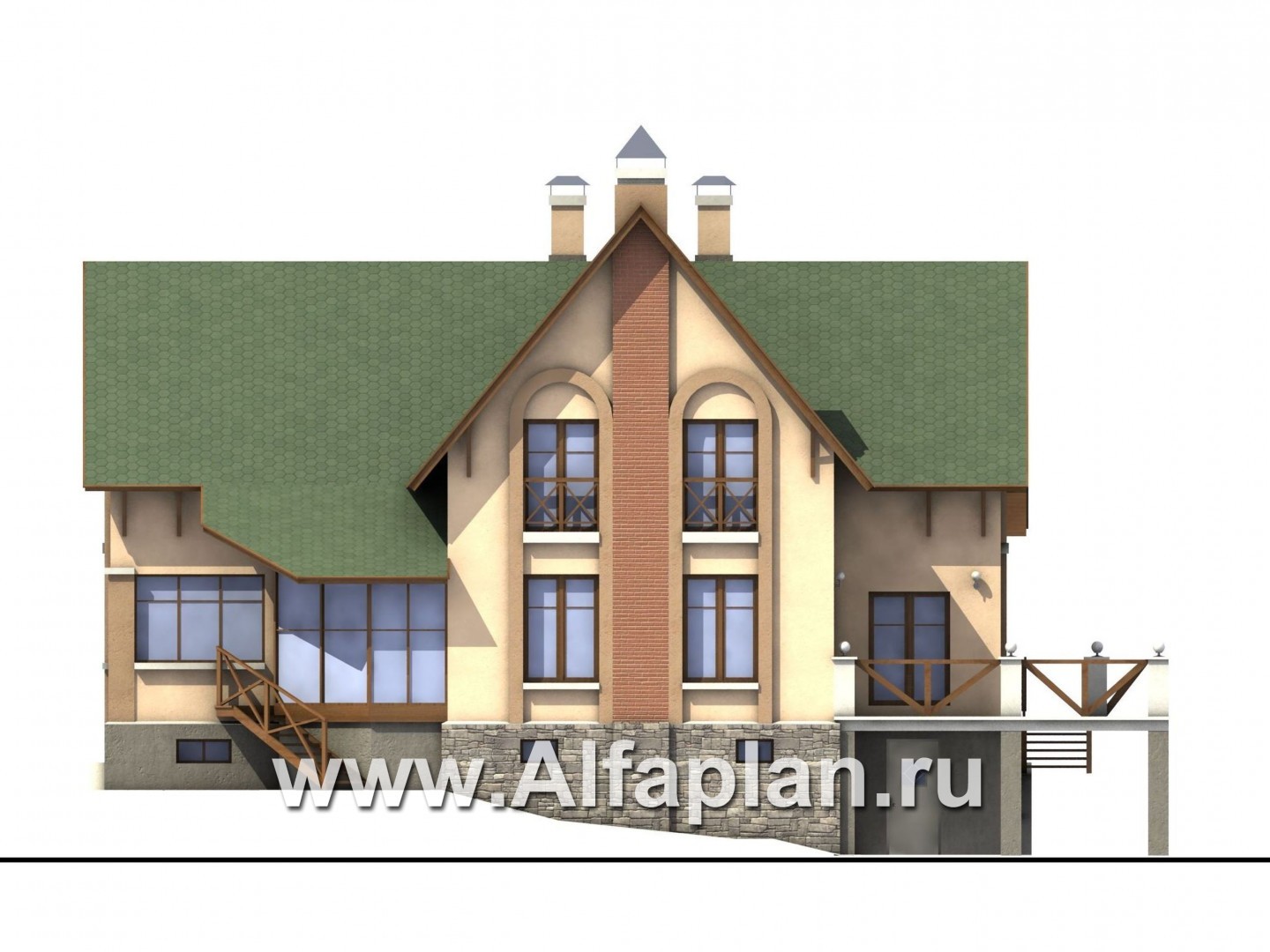

Вид спереди
Вид спереди

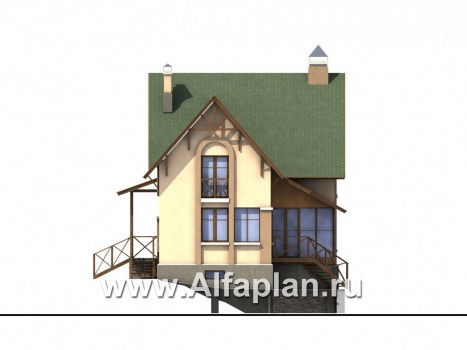

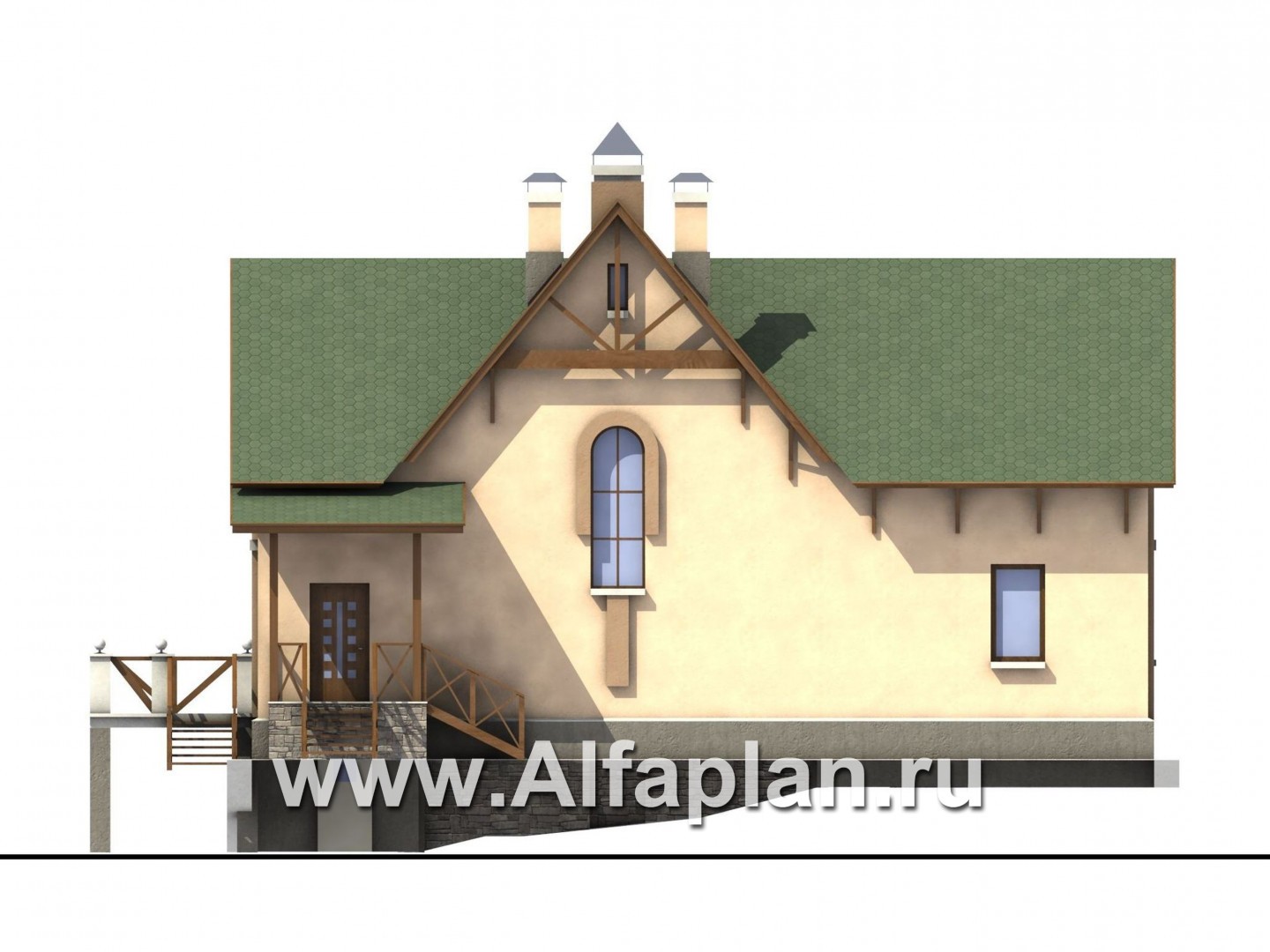

Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаменталенточные монолитные ж/б

В15 - 55.7  м3
Тип наружных стенгазобетонные блоки

95  м3
Тип внутренних стенгазобетонные блоки

18,6  м3
Тип перекрытиймонолитные ж/б по металлическим балкам

Крышамансардная

Тип кровлибитумная черепица

236  м2
Наружная отделкадекоративная штукатурка, лицевой кирпич

252,5 м2  м2
Наружная отделка цоколяискусственный камень, штукатурка

Высота цокольного этажа2.40

Высота 1-го этажа2.95

Высота 2-го этажа2.90

Высота мансардного скоса1,70

Утеплительминеральная вата

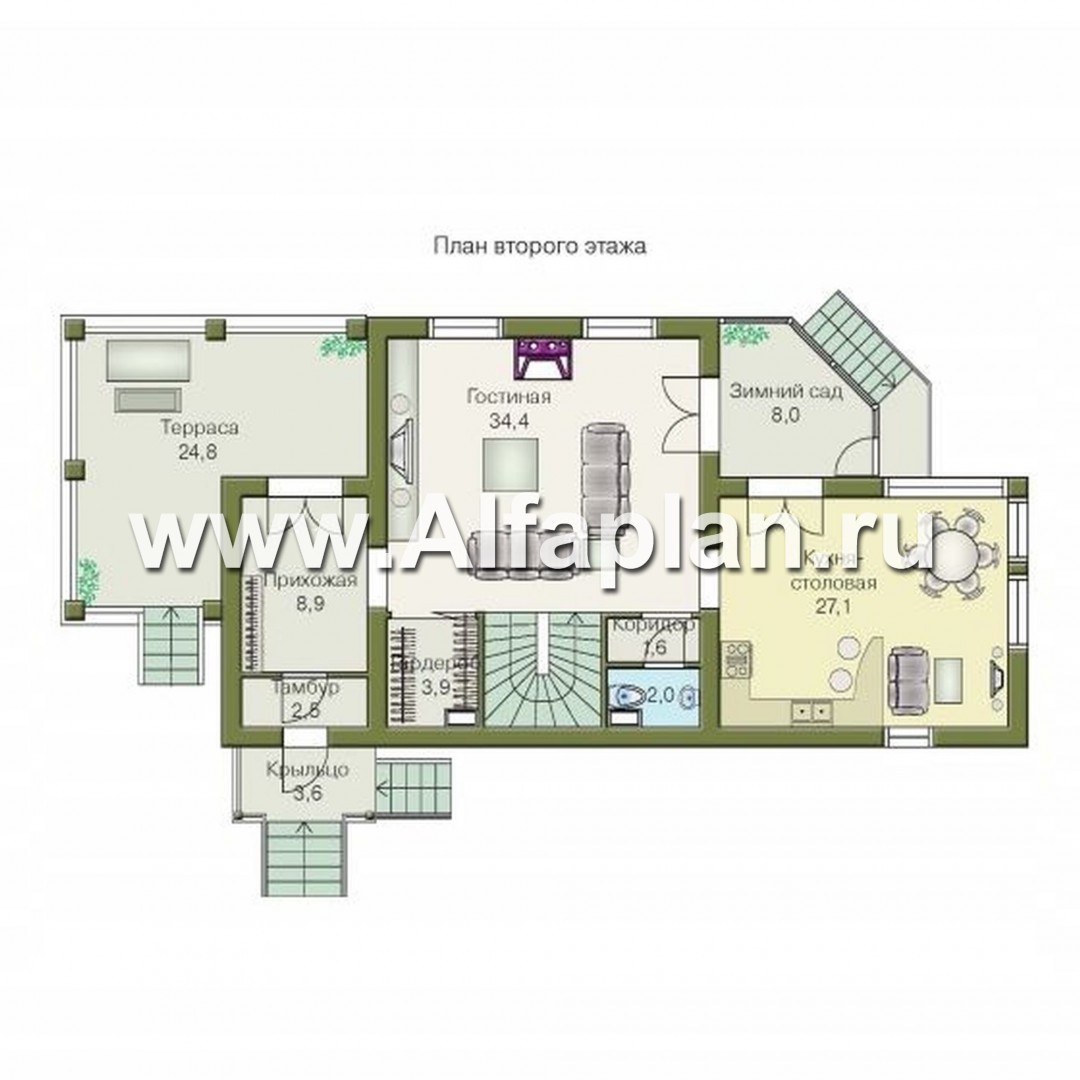

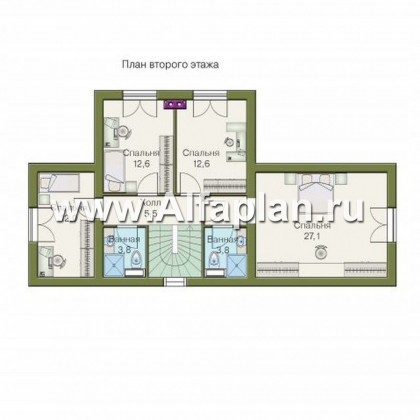

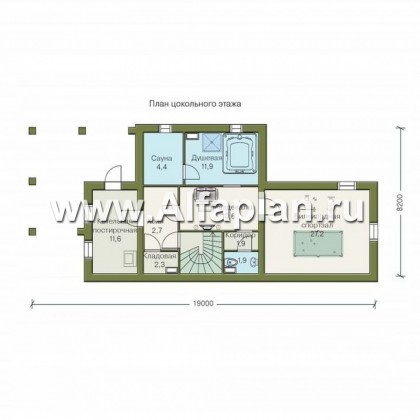

Вытянутая форма плана позволит посадить этот дом на достаточно узкий участок, наделенный активным рельефом. Проектом предусмотрены три этажа, учитывая цоколь и мансарду. Архитектурным ядром планировки является гостиная первого этажа - самая большая комната в доме. Через арочные проемы и лестницу она связана со всеми иными помещениями дома. Интерьер гостиной украшен камином с дымоходом, декорированным искусственным камнем. К гостиной примыкает кухня-столовая и зимний сад. На втором этаже - четыре спальни и две ванные комнаты. В цокольном этаже находятся комфортабельная зона отдыха с сауной и котельная. К боковому фасаду примыкает большая угловая терраса - отличное место отдыха всей семьи. Со стороны входа в дом может быть расположена стоянка или навес на два-три автомобиля.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Света из города Москва написал(а) 06.09.2013:

Добрый день! Очень хороший проект, довольно компактный, но при этом есть все необходимое. Я хотел бы уточнить, возможно ли переделать проект для ровного участка? какова примерная стоимость работы?

Света, здравствуйте.
Этот дом можно построить на ровном участке. Небольшие изменения, конечно, потребуются, но иx реализовать можно по месту, например, перенести выxод из котельной на боковой фасад и сделать приямок в этом месте. В случае отсутствия рельефа наружные лестницы станут короче и на террасу и в зимний сад.

ivan из города Нижний Новгород написал(а) 19.11.2012:

Добрый день..планирую приобрести данный проект, подскажите ИС нет к нему? сколько стоит сделать? и небольшие корректировки за доп плату или входит в стоимость?

Иван, здрвствуйте. Да. к этому проекту нет готовых инженерных разделов. Стоимость разработки будет зависеть от объема заказа: все разделы или частично. Стоимость подготовки 1 раздела сегодня -10 тыс. рублей. Не исключается возможность выполнения инженерного оборудования непосредственно по месту специализированными компаниями.
--

Сергей из города Брянск написал(а) 20.07.2012:

Добрый день! Прошу прощения за очередное беспокойство. Остановился на этом проекте. Меня очень интересует вопрос по типу перекрытия. Указано как "монолитные ж/б по металлическим балкам". Поясните, это возведение "скилета, каркаса" по принципу монолитного литья, которое применяется при возведении многоэтажных домов? Если нет, то возможно ли в данном проекте применить такой способ строительства?

Сергей, здравствуйте.
Вы правы, в конструкции перекрытия "скелетом" служат металлические балки. В остальном перекрытие стандартное : арматурный каркас и монолитный бетон. Сечения и раскадка и спецификация балок указаны в проекте.
--
