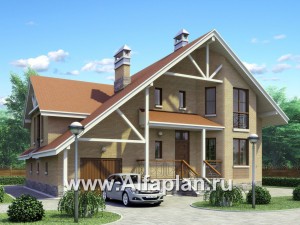

«Престиж» - удобный и просторный коттедж


проект коттеджа A23-2

«Конформ» - экономичный и комфортабельный дом


проект коттеджа 14B
Сроки доставки
Доставка Доставка бесплатно!

Подробнее

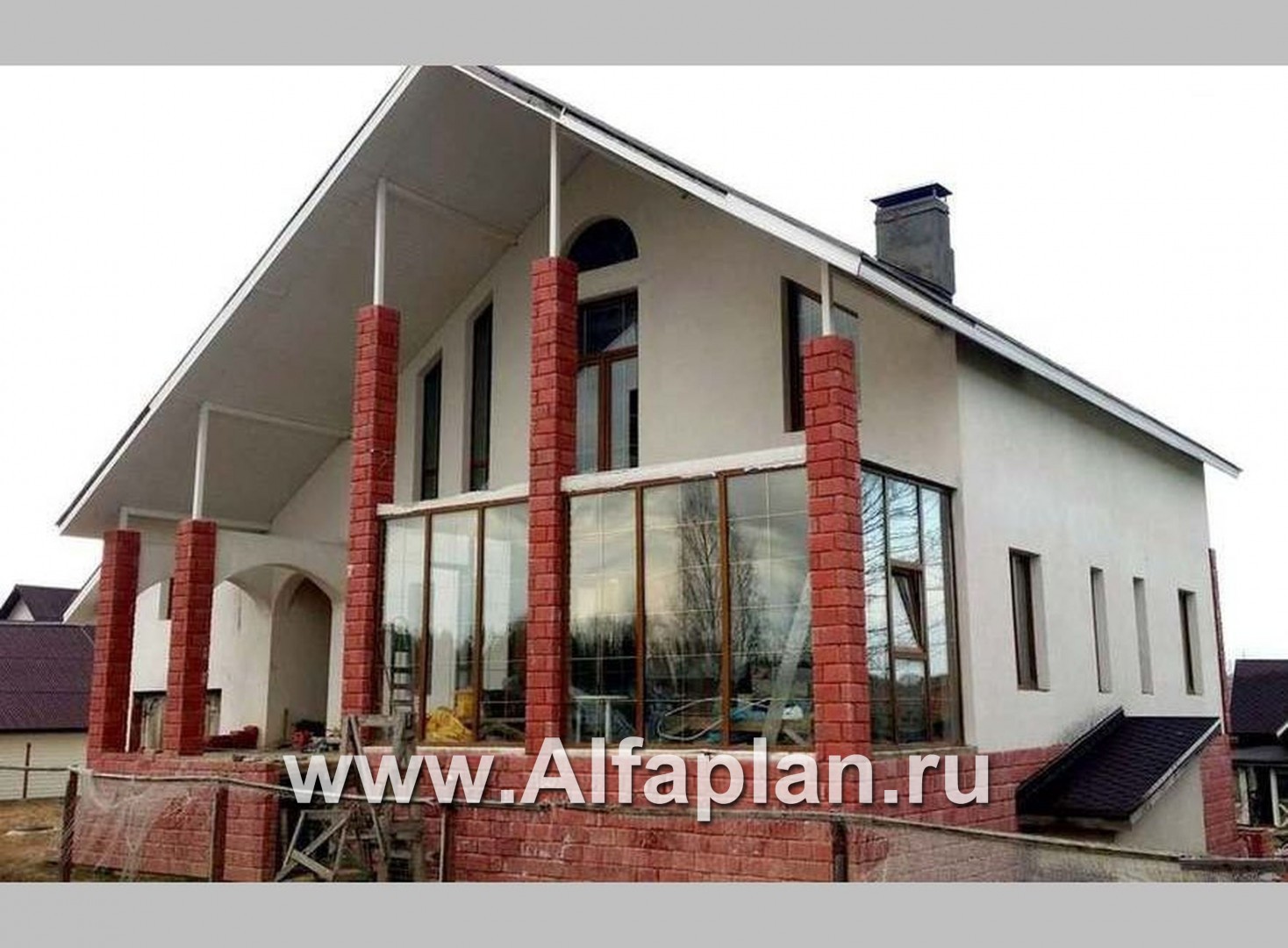

Приглашаем посмотреть: на сайте открыта коллекция проектов с фото реализаций "Один-в-Один"!

Вернуться
19A 3D

«Мистер-Твистер» - дом с колоннами

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
231.60281.8121.1
Общая площадь, включая цокольный этаж, м2
352.9
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)44500

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000


52510

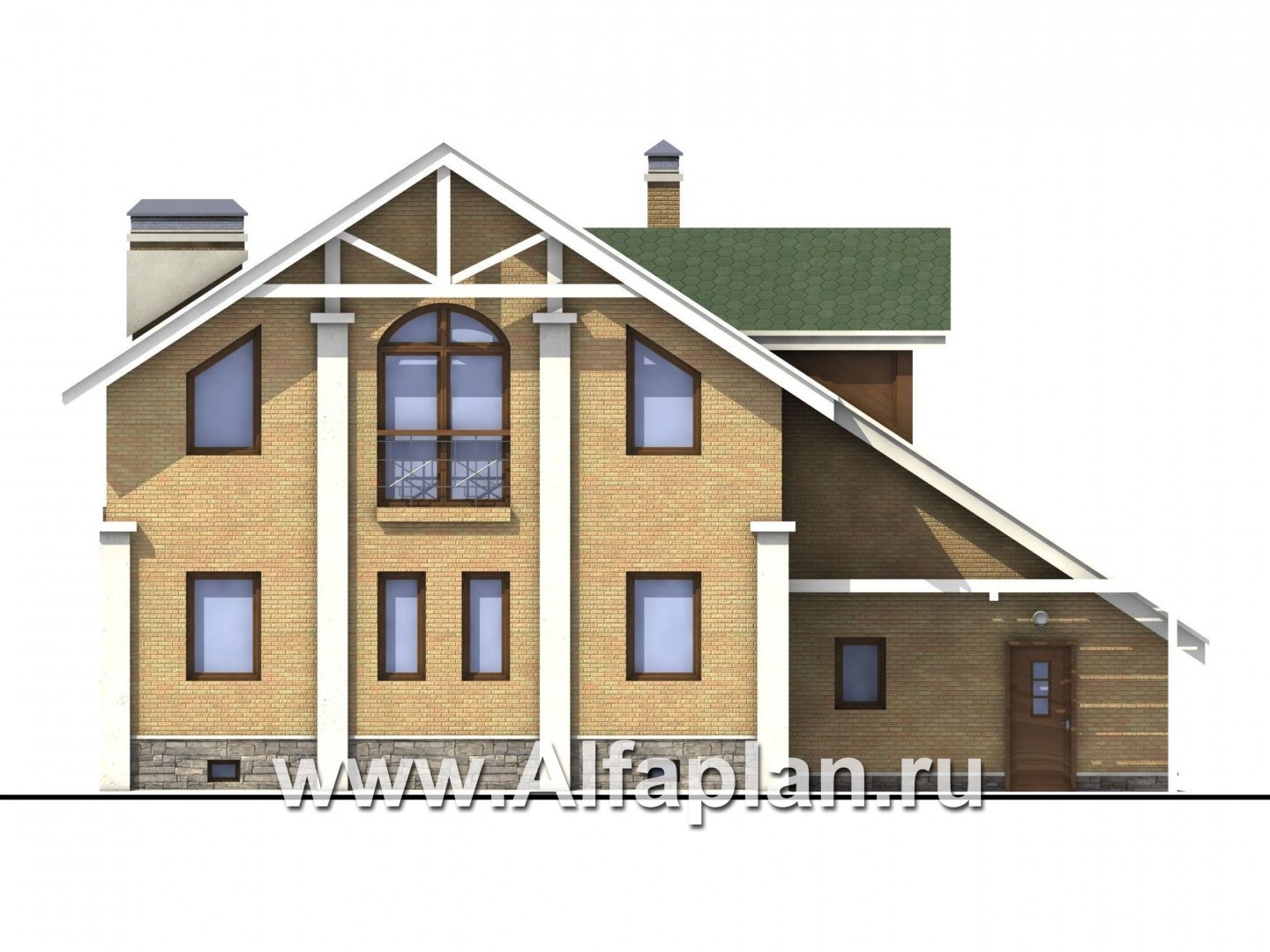

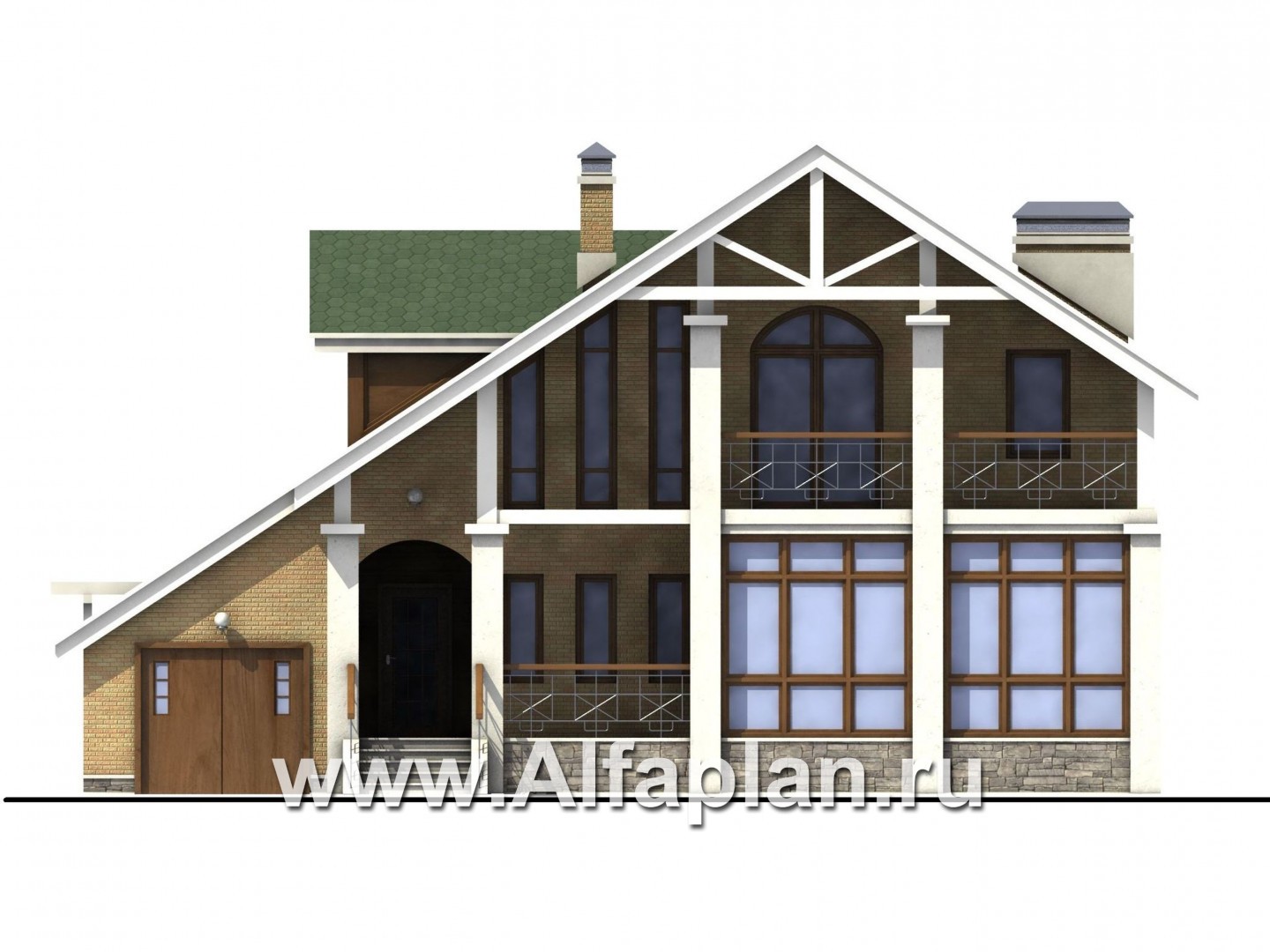

Вид спереди
Вид спереди

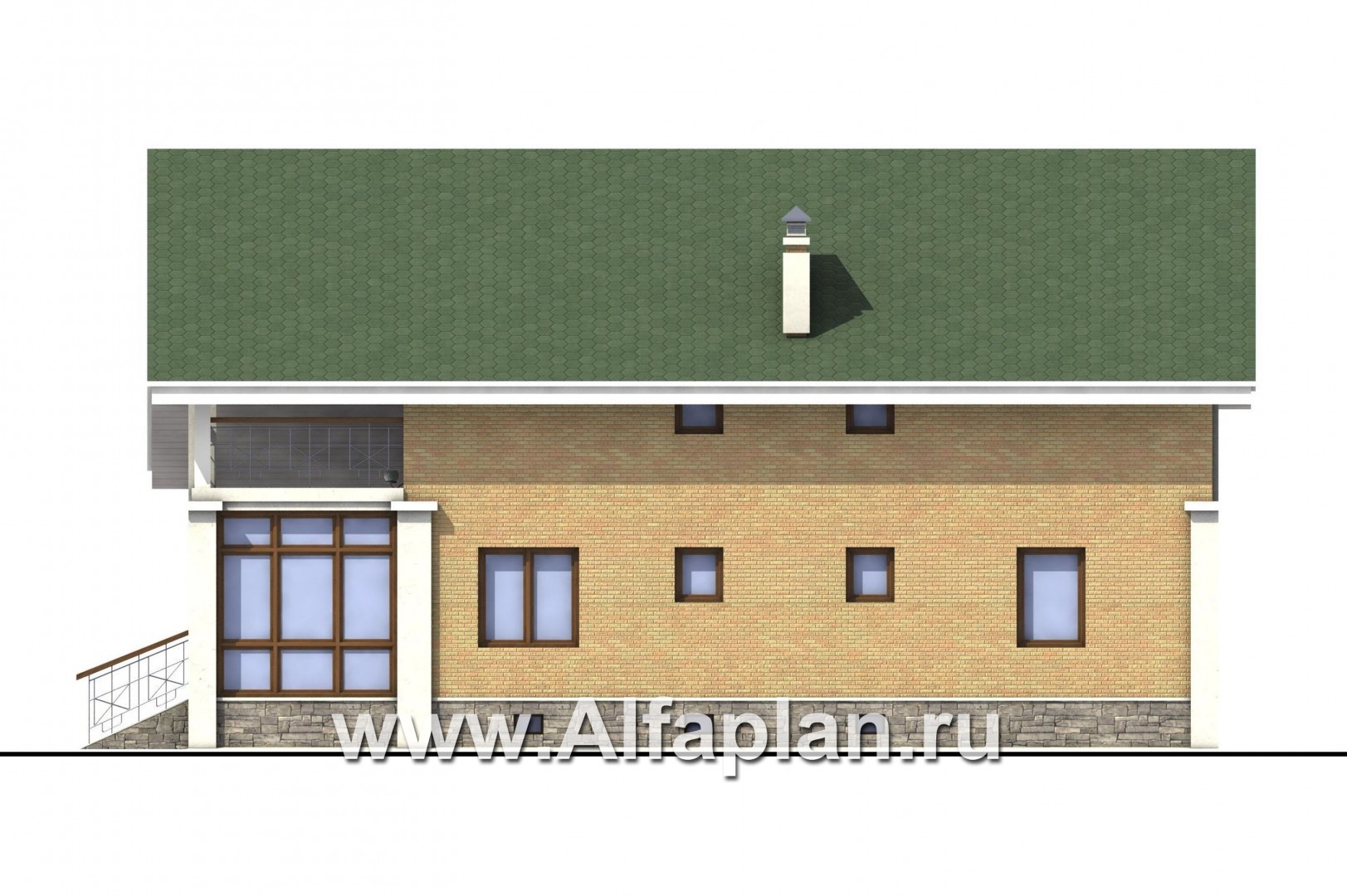

Вид справа
Вид справа

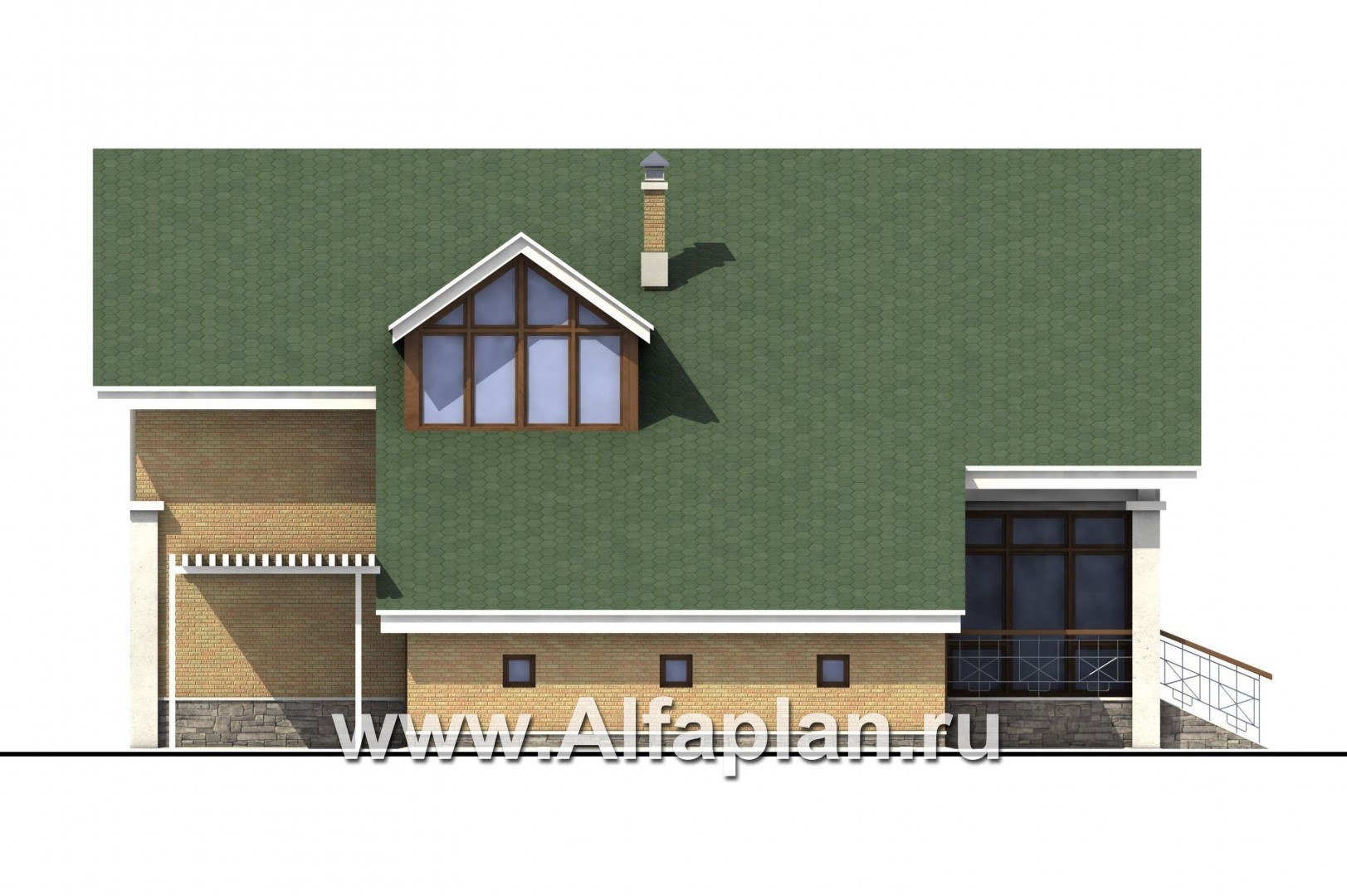

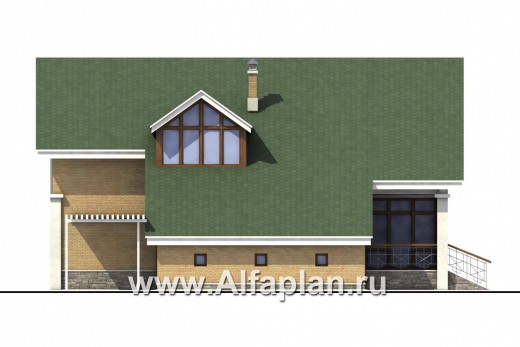

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Характеристики
Тип фундаментасборные ж/б блоки

Тип наружных стенбетонные камни

76.8  м3
Тип внутренних стенкирпич

9.4  м3
Тип перекрытийпо деревянным балкам

Тип кровлиметаллочерепица

151.6  м2
Наружная отделкалицевой кирпич

47.8  м2
Наружная отделка цоколяискусственный камень, штукатурка

Гараж

Высота домаот пола 1-го этажа

8.5  м
Высота цокольного этажаот пола до потолка

2.6  м
Высота 1-го этажаот пола до потолка

3.1  м
Высота 2-го этажаот пола до потолка

3.1/2.5  м
Высота мансардного скоса1.5 м

Утеплительминеральная вата

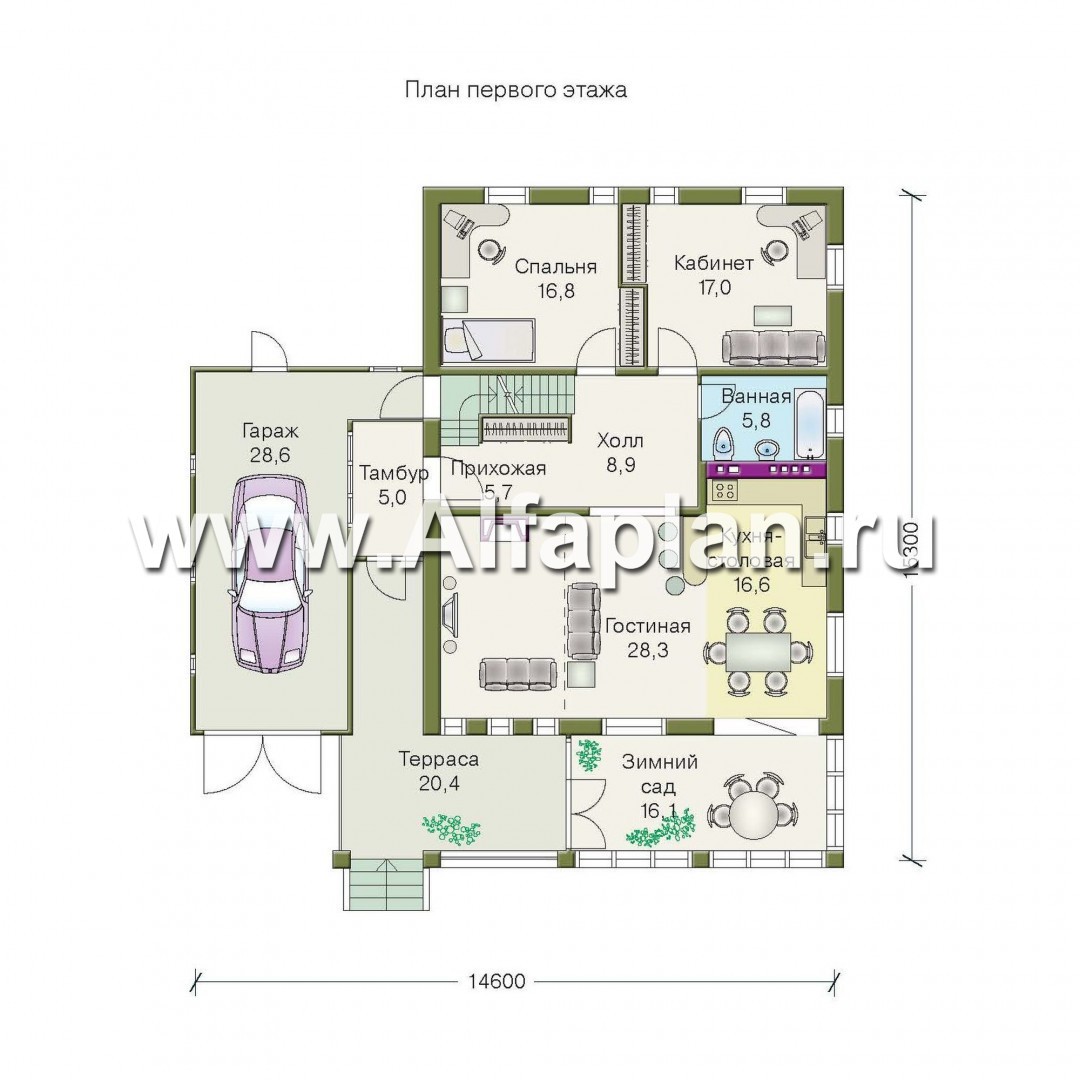

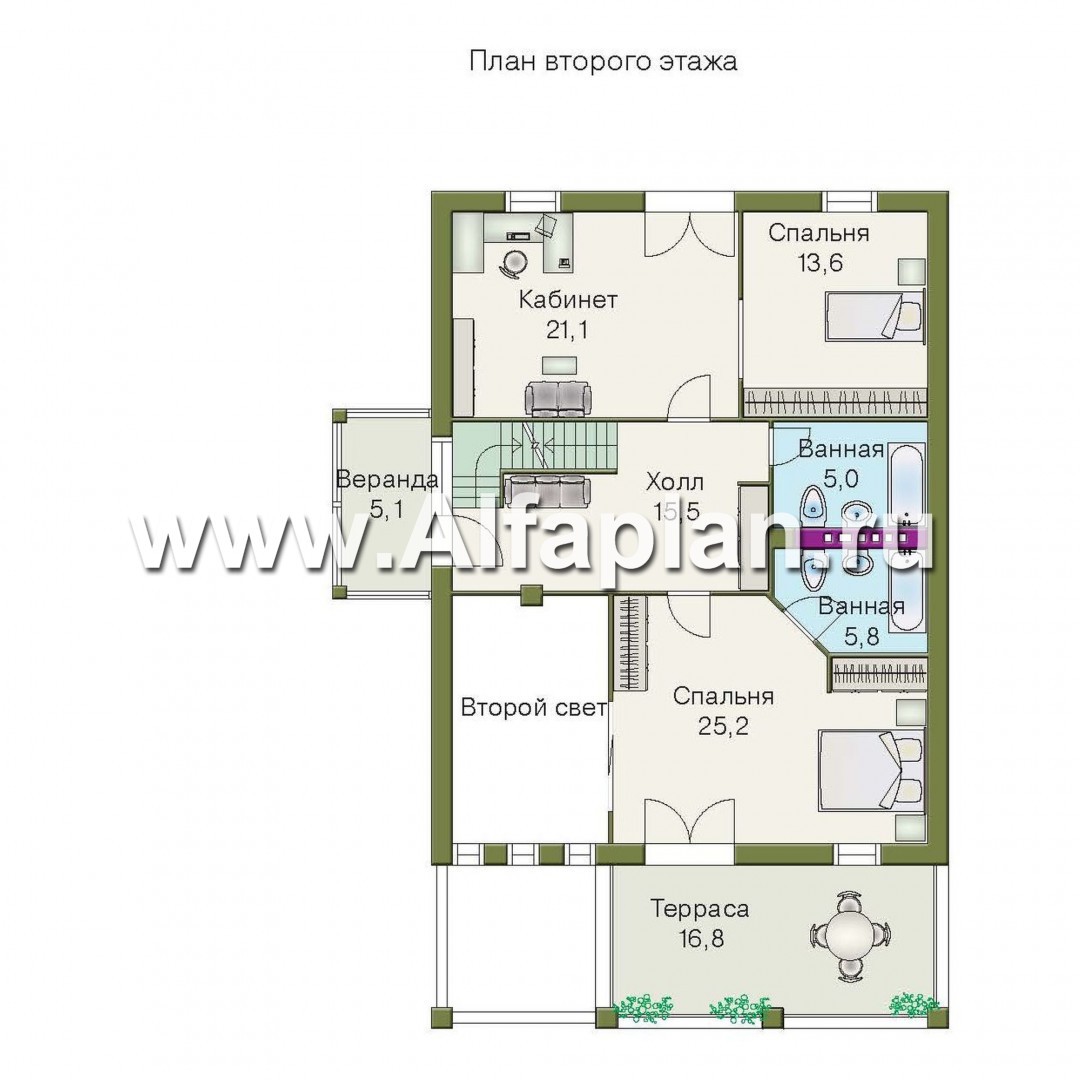

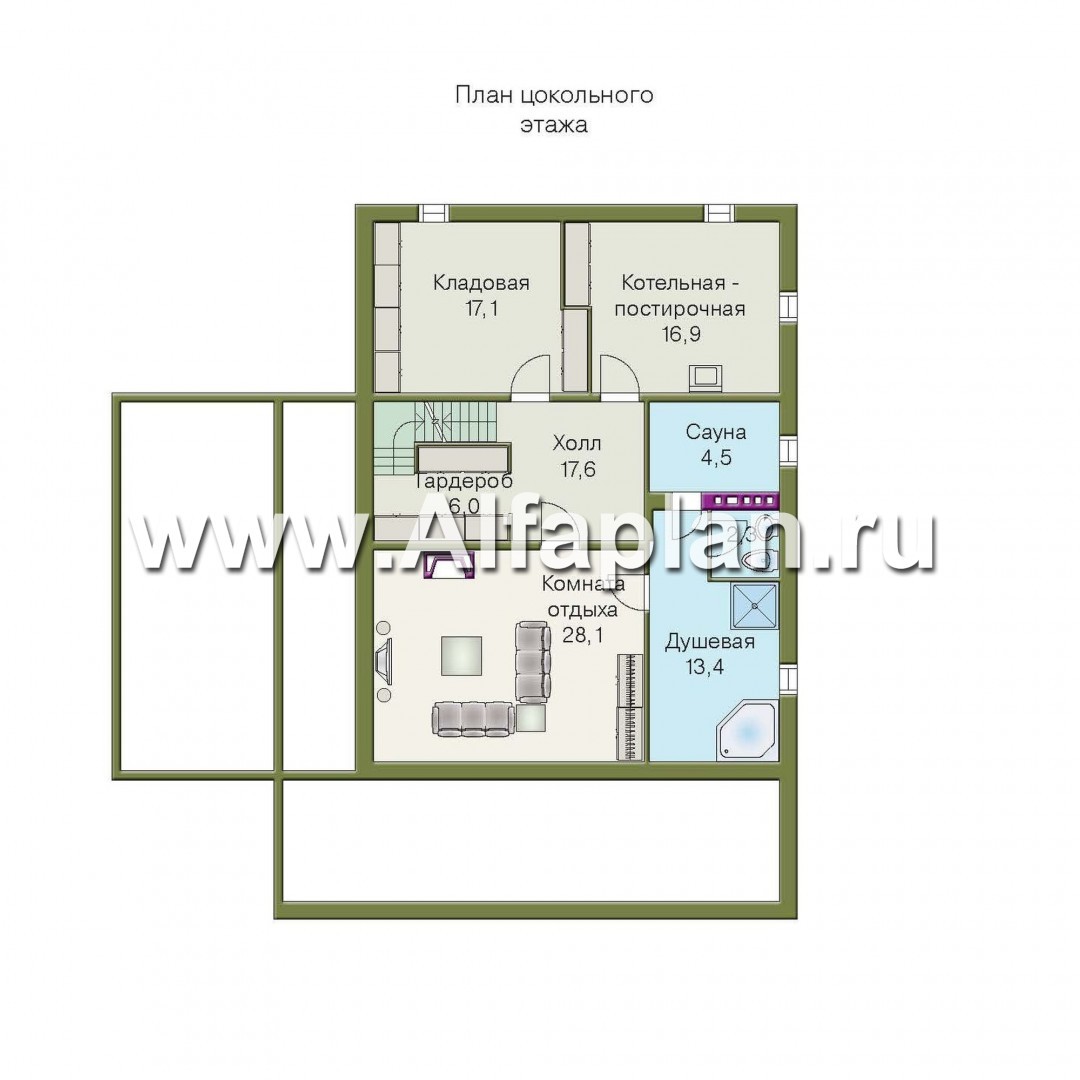

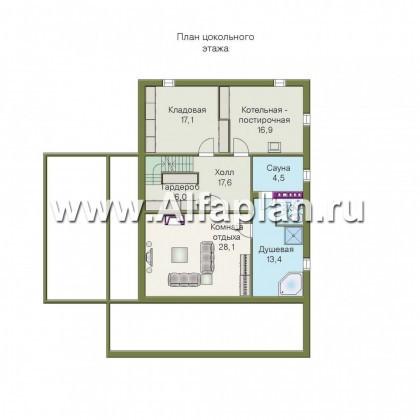

Двухэтажный дом с цокольным этажом и двускатной кровлей рассчитан на успешных и состоятельных людей. В нем просторные жилые помещения с богатыми возможностями оформления интерьеров, фасады имеют представительный внешний вид. Гостиная и столовая представляют собой единое пространство, являющееся ядром дома. Отсюда можно выйти в зимний сад через складывающуюся гармошкой дверь-перегородку, а так же на большую открытую террасу. Часть гостиной с камином является двусветным помещением. просторный холл с балконом, откуда открывается вид во второй свет гостиной, в ее каминную часть. Одна большая спальня имеет при себе ванную комнату и лоджию. На другой стороне второго этажа находятся еще одна спальня и кабинет. В цокольном этаже находятся сауна, большая комната отдыха, а также техническое помещение и кладовые.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Вадим из города Владивосток написал(а) 27.04.2016:

Доброе утро. Проект дома очень понравился. Хотелось бы монолитные перекрытия. Возможно ли материалом стен сделать керамический поризованный блок. Почитав информацию на Вашем сайте, понял что возможно осущесвить все в комплексе с учетом "посадки дома" на участок, генплана, остальных хоз построек, бани и.т.д. Готов все обсудить. Отпишитесь пожалуйста на электронку, с кам и в каком формате общаться. С уважением Вадим

Вадим, здравствуйте.
Мы можем выполнить для Вас Разбивочный план участка и план Благоустройства. В первом случае на участок будут "посажены" планируемые постройцки. Проект 19а был разработан в 2001 году, срок его жизни достаточно большой. Конструктивные решения, заложенные в проекте не изменялись за это время. В несущие стены заложены бетонные блоки, перекрытия по деревянным балкам. Изменения и доработки к этому проекту не выполняются.Можем предложить варианты проектов аналогичной планировки с другими конструктивными решениями, нпример: 22АС, 41АС, 160А. Мы отвечаем на вопросы по нашим проектам, если таковые возникают. Консультаций по строительству мы не даем. Предполагается, что строители, которых Вы для этого нанимаете, имеют необходимое для этого образование и опыт.
Елена из города Тихвин написал(а) 24.01.2013:

Здравствуйте,очень понравился ваш проект,хотелось бы уточнить высоту потолков,ширину гаража и количество материалов на дом.Заранее благодарны за ответ.

Елена, здравствуйте.
Основные показатели по расходу материалов сегодня разместим на странице проекта. Вы их сможете увидеть.

Павел из города Харьков написал(а) 07.02.2012:

Великолепный дом, все очень гармонично, рационально и удобно, при этом очень красиво и изящно. Но хочется чуть-чуть уточнить: 1)возможны ли ж/б перекрытия, 2) возможно ли применение натуральной черепицы, - или эти изменения приведут к существенной переделке проекта? В холле 2-го этажа что за стеной за диваном (где лестничный марш с первого) - стена или перила, или лестница на чердак (хотя последнее вряд ли) - на плане непонятно, в 3D просто обрыв на лестничную клетку. Заранее благодарю.

Павел, здравствуйте.
Можно дополнительно разработать ж/б перекрытия монолитные или сборные из ж/б плит. Более подробно о стоимости и сроках дополнительных разработок можно посмотреть в разделе "Сервис для заказчиков". Применение натуральной черепицы потребует усиления стропильной конструкции. В холле за диваном ограждение лестницы-перила.
