30AC"Успех Плюс" - удобный коттедж с цокольным этажом

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
168.10152.44 (с цокольным эт. 232.33)87,94
Общая площадь, включая цокольный этаж, м2 Общая (отапливаемая) площадь цокольного этажа, м2
251.9979.9
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)39900
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000
Паспорт проекта3500
Дополнительная копия проекта5000
Полный комплект (ПК) (Архитектурно-строительные чертежи, инженерные системы, Паспорт проекта, допкопия) — предоставляется скидка 2500 руб.53400
50900
При одновременном заказе вместе с Полным комплектом, дополнительно, бани/гаража/беседки от "Альфаплан" — предоставляется скидка 7000 руб.
Вместе с этим проектом заказывают:
— проект погреба, проект лестницы из монолитного Ж/Б, разбивочный план участка — прочитать дальше
Вариант перекрытий - из сборных ж/б плит над цокольным и 1-ым эатжами5000

4.71371

Уважаемые Заказчики, остерегайтесь пиратских копий и мошенников! Почему надо покупать лицензионные проекты в Альфаплан?... (читать дальше)

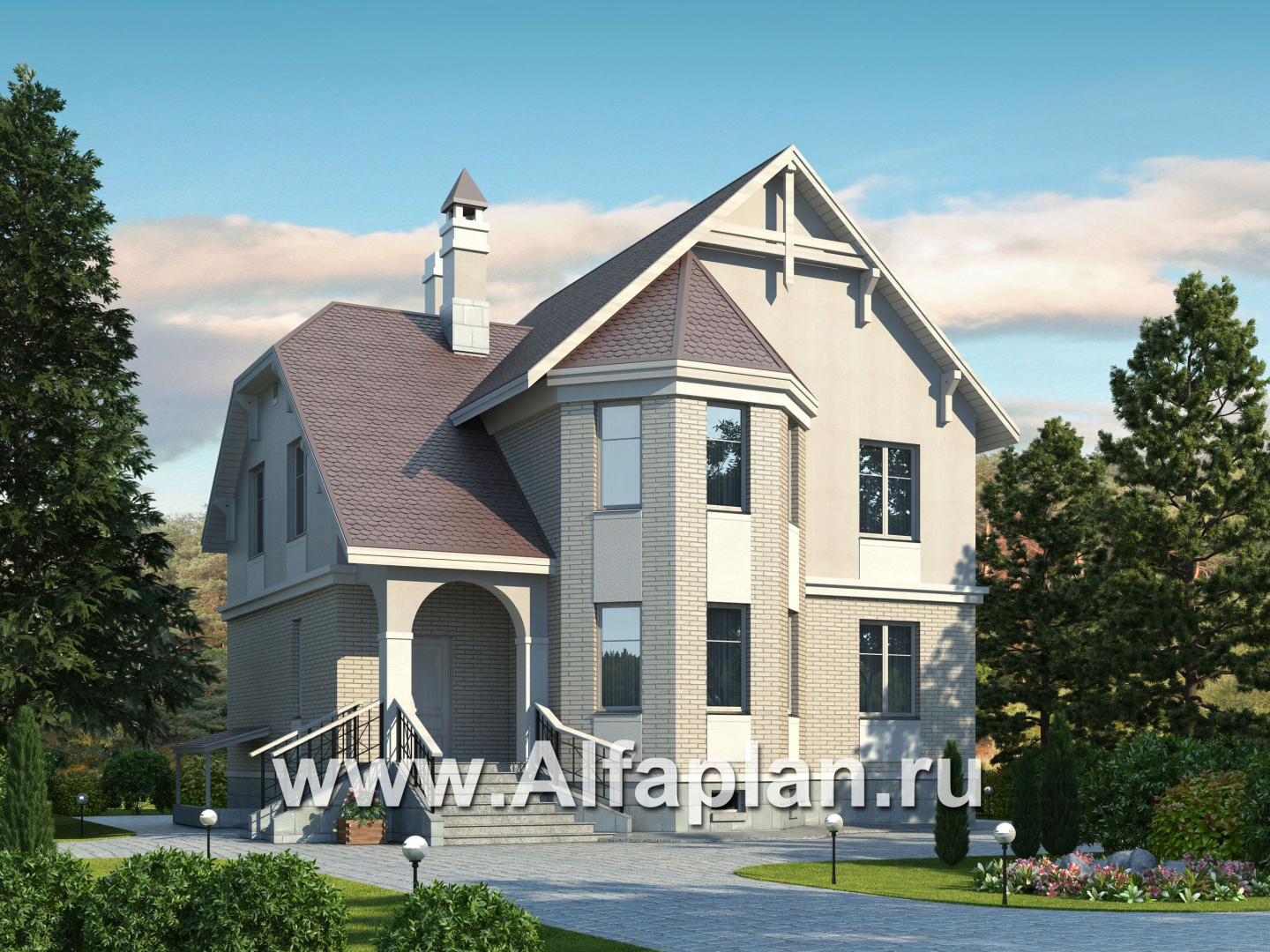

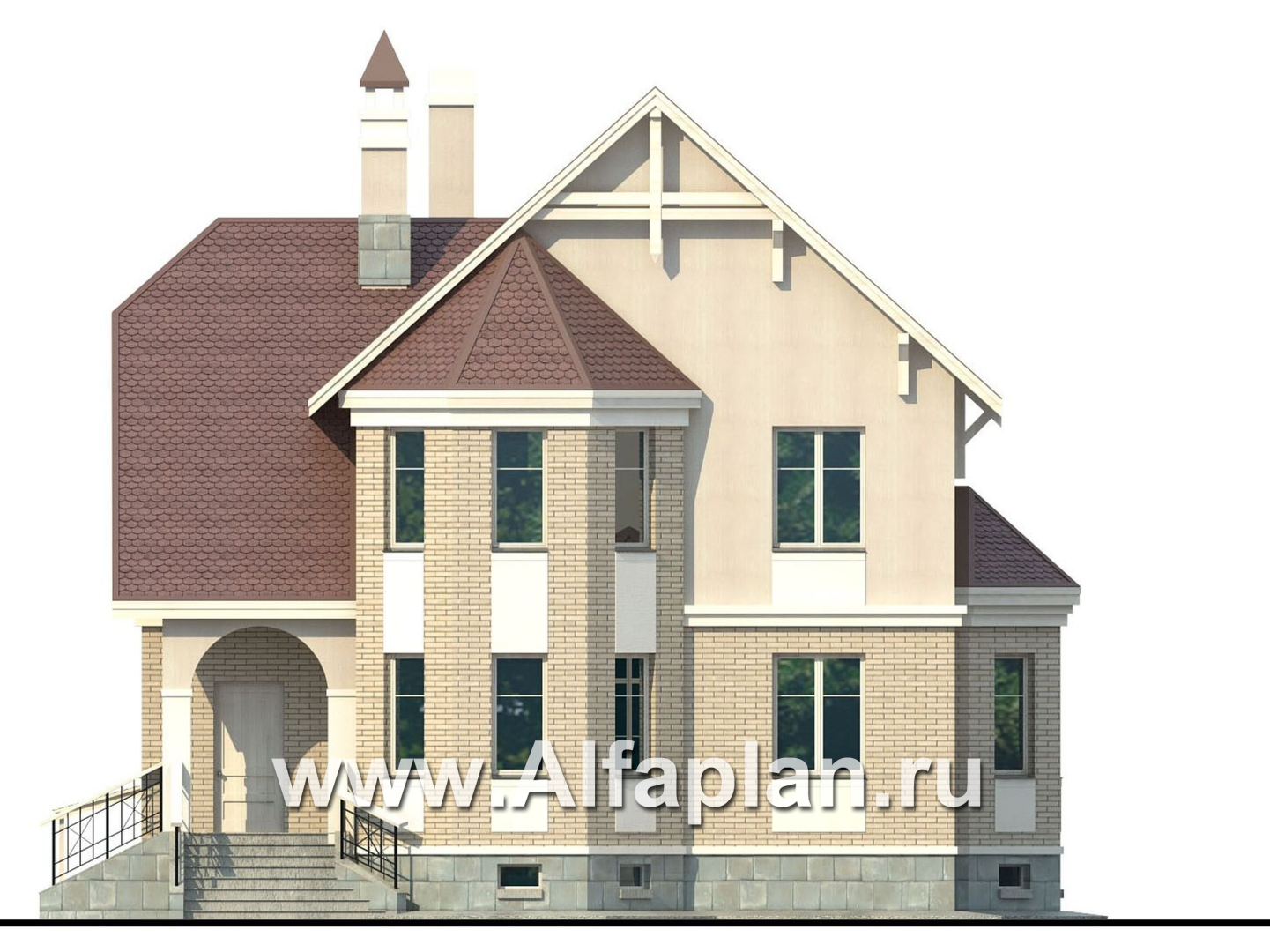

Вид спереди
Вид спереди

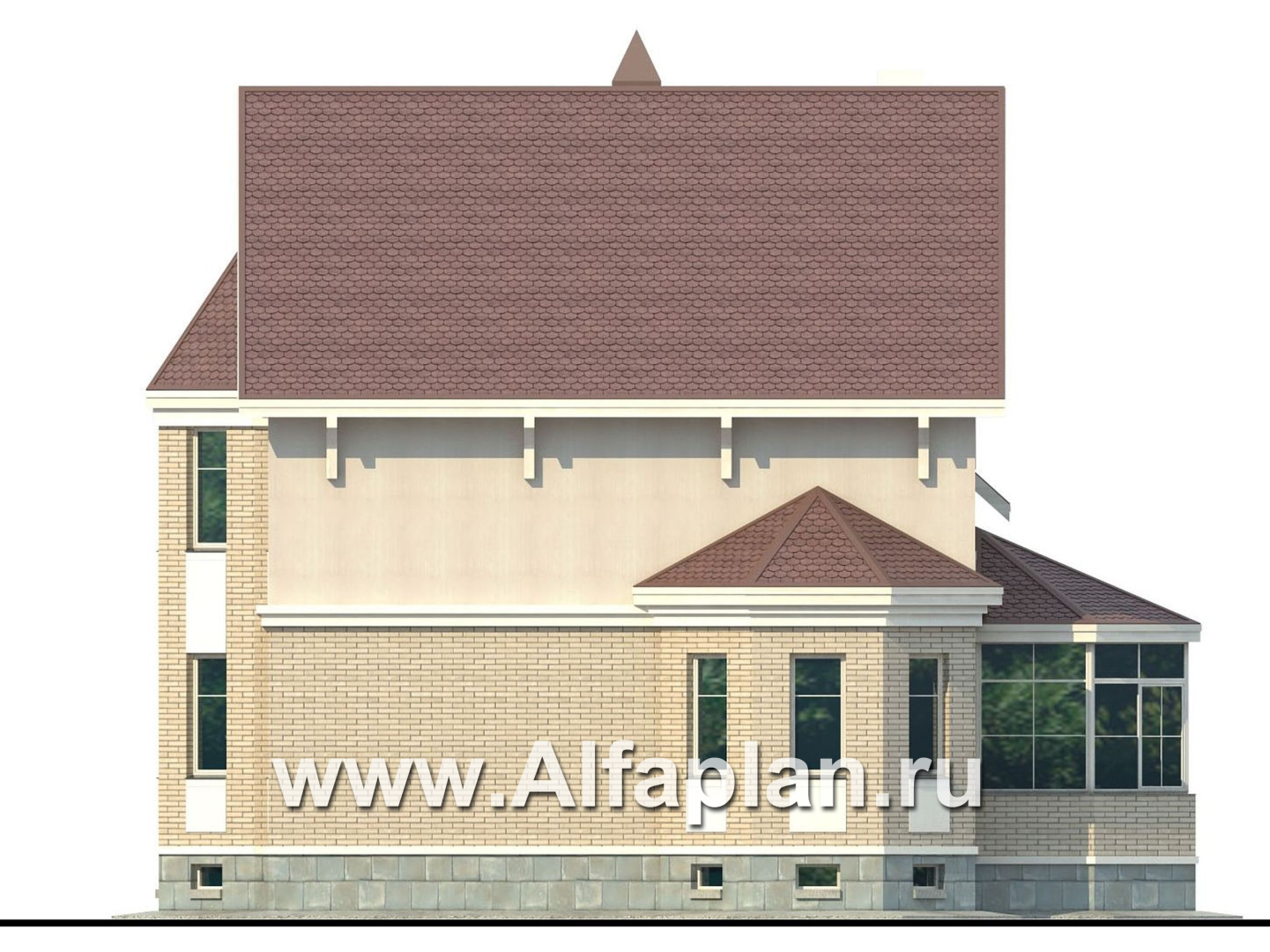

Вид справа
Вид справа

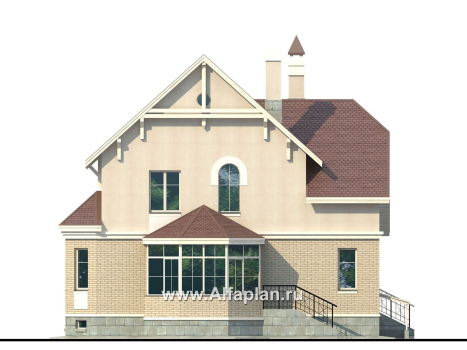

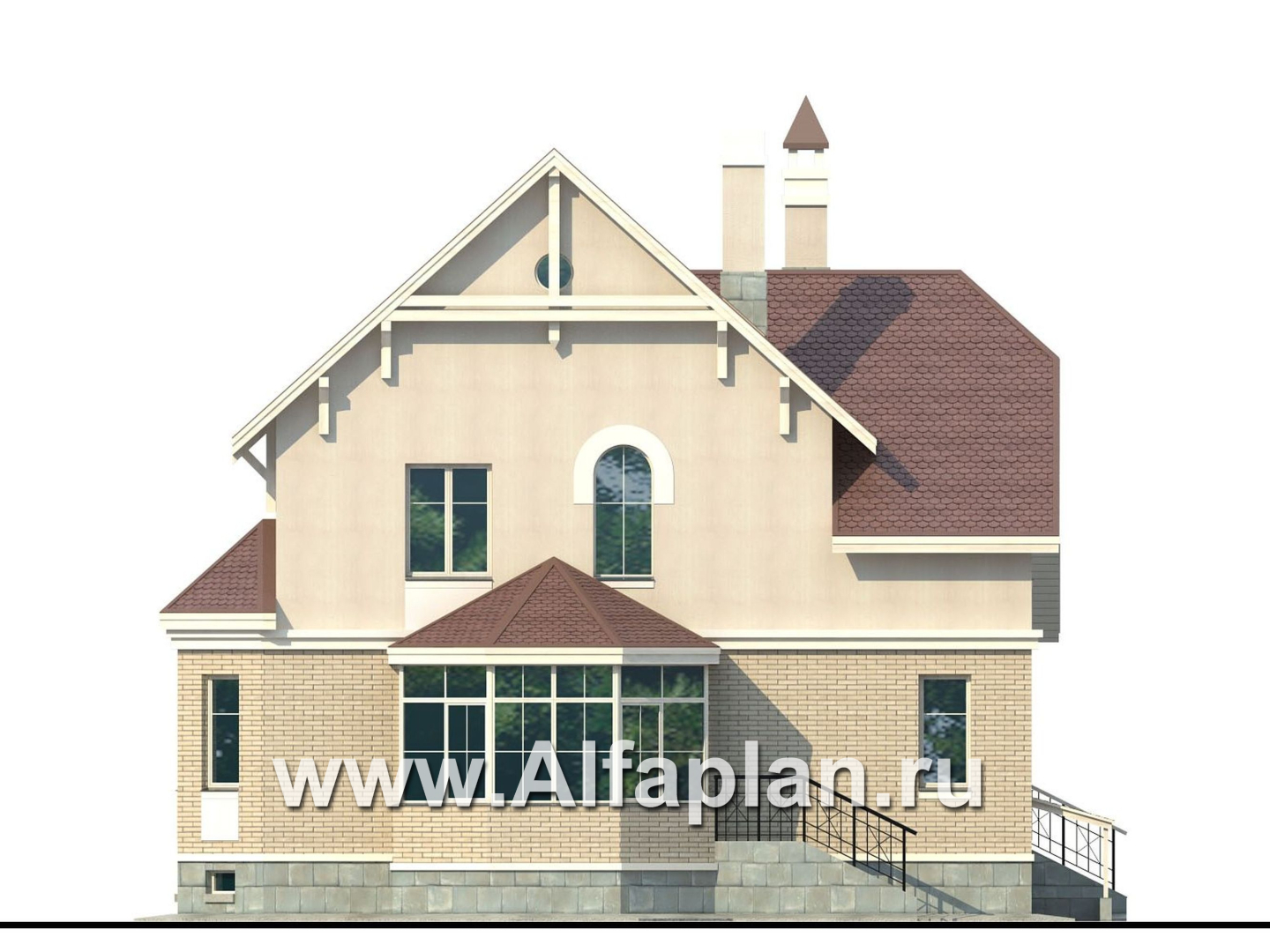

Вид сзади
Вид сзади

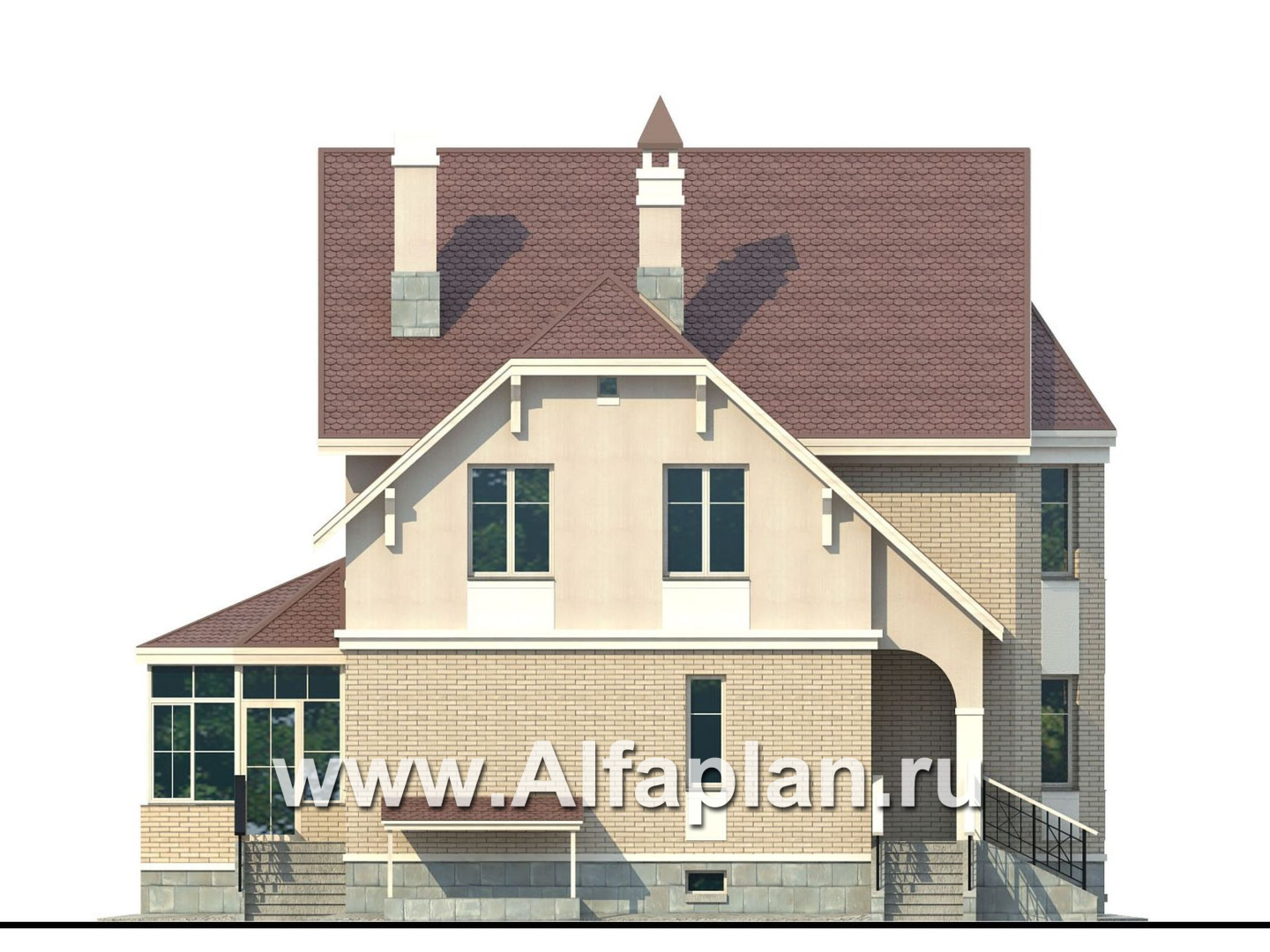

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

77.2  м3
Тип наружных стенгазобетон/кирпич альтернативно

101.4/119.0  м3
Тип внутренних стенкирпич

25.2  м3
Тип перекрытиймонолитная ж/б плита (над цоколем), дер. балки (над 1-ым этажом)

19.1  м3
Тип кровлибитумная черепица

239.0  м2
Наружная отделкалицевой кирпич/штукатурка

141.2/142.0  м2
Наружная отделка цоколяискусственный камень

Высота домаот пола 1-го этажа

10.470  м
Высота цокольного этажаот пола до потолка

2.5  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.9  м
Высота мансардного скоса2.2

Мощность котлас бойлером горячей воды

45 квт
Расчетная электр. нагрузкас учетом электроплиты

19.6 кВА
Утеплительминеральная вата

Окна


Проект дома «Успех плюс» отличается большой площадью и грамотным расположением комнат. В доме предусмотрено три уровня: цокольный, первый и второй этажи. Особняк представляет собой полноценный архитектурный ансамбль с эркером, покатой крышей и арочными сводами над крыльцом. Экстерьер выполнен в традиционном европейском стиле с характерными для него небольшими окошками. Дом может быть возведен как по актуальному проекту, так и в зеркальном отображении по желанию заказчика.

Особенности проекта

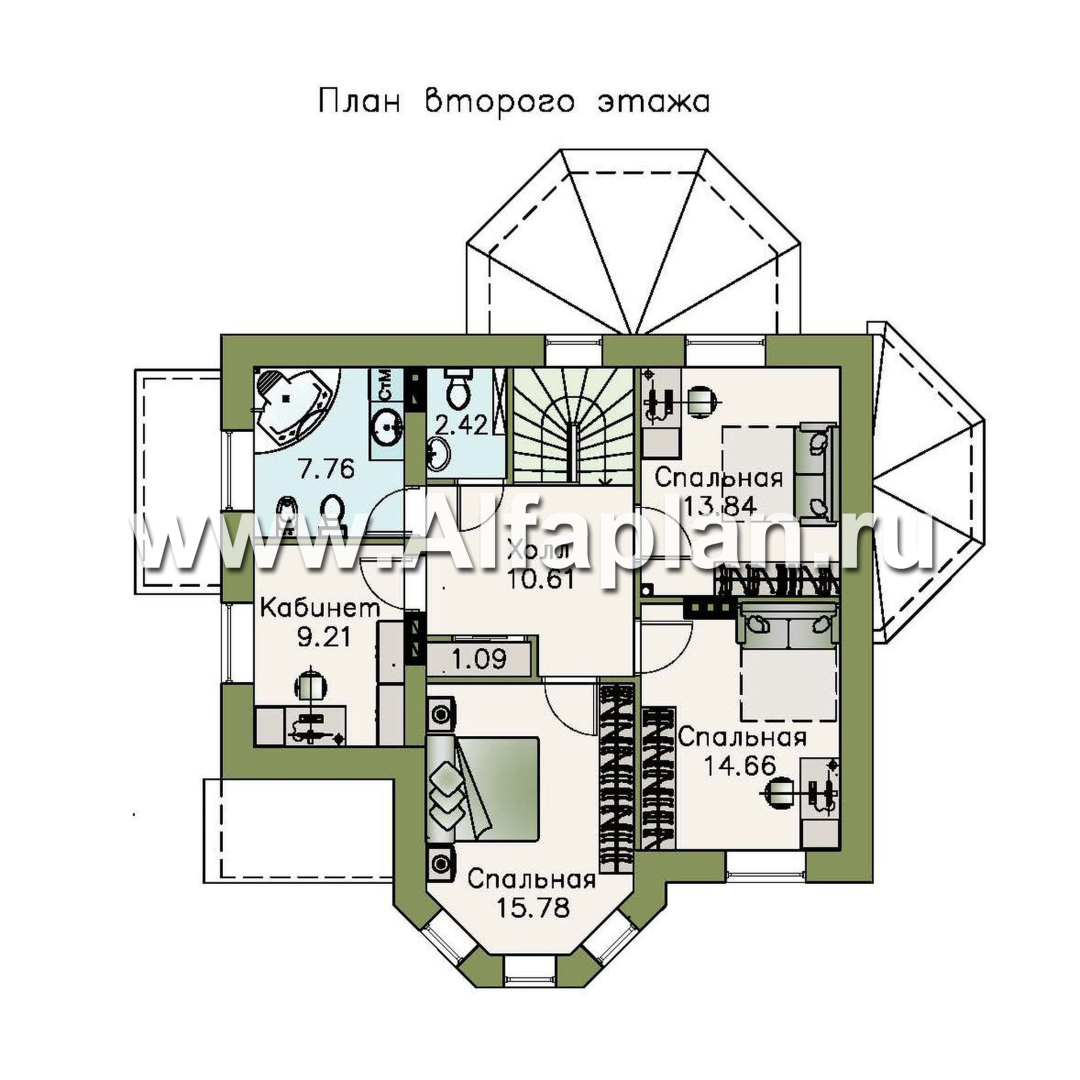

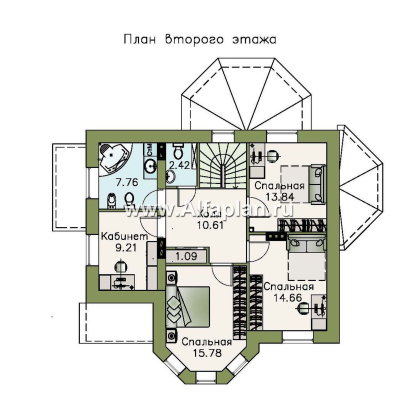

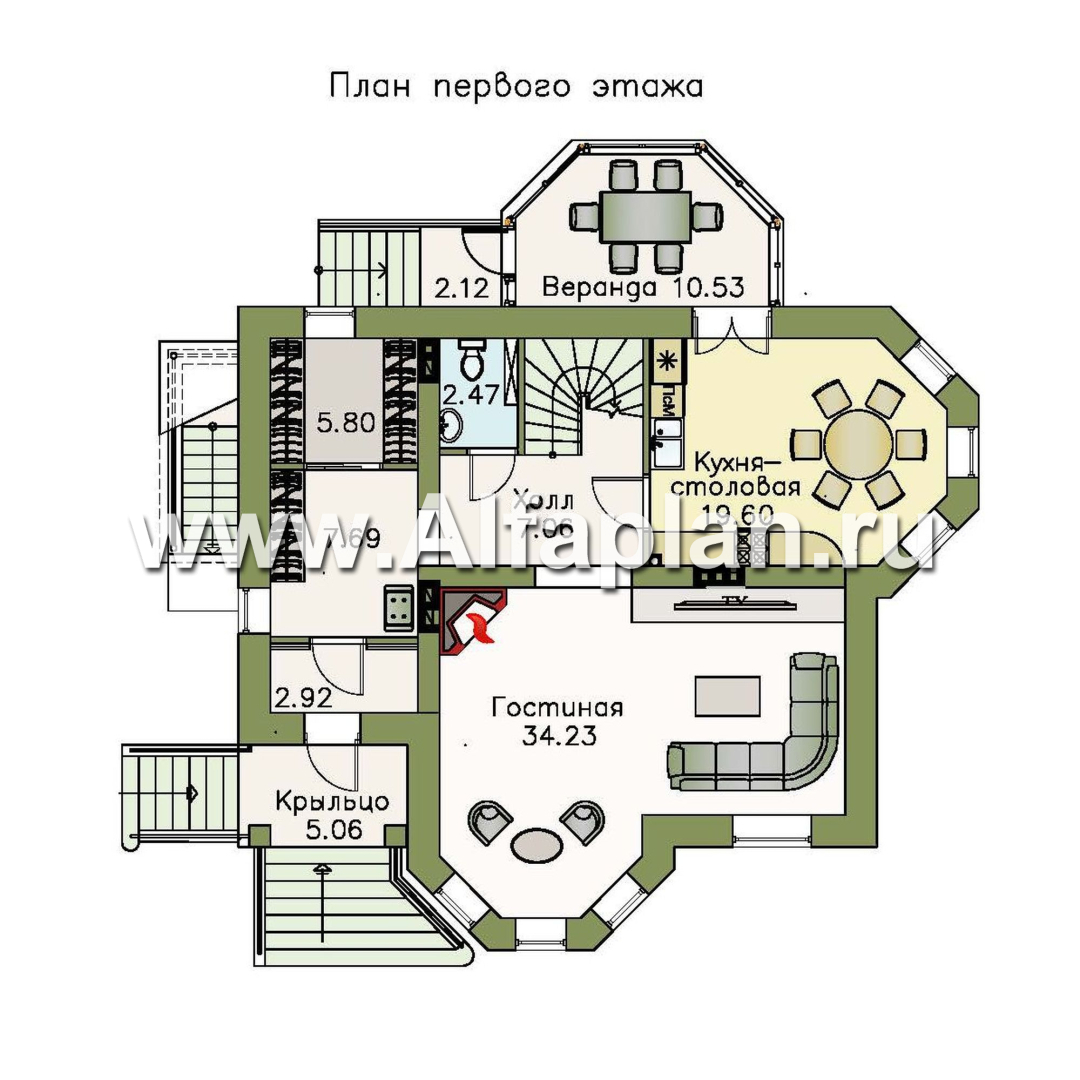

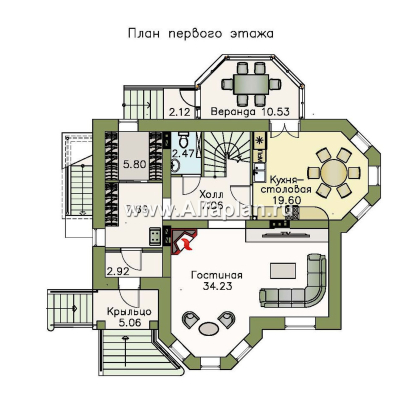

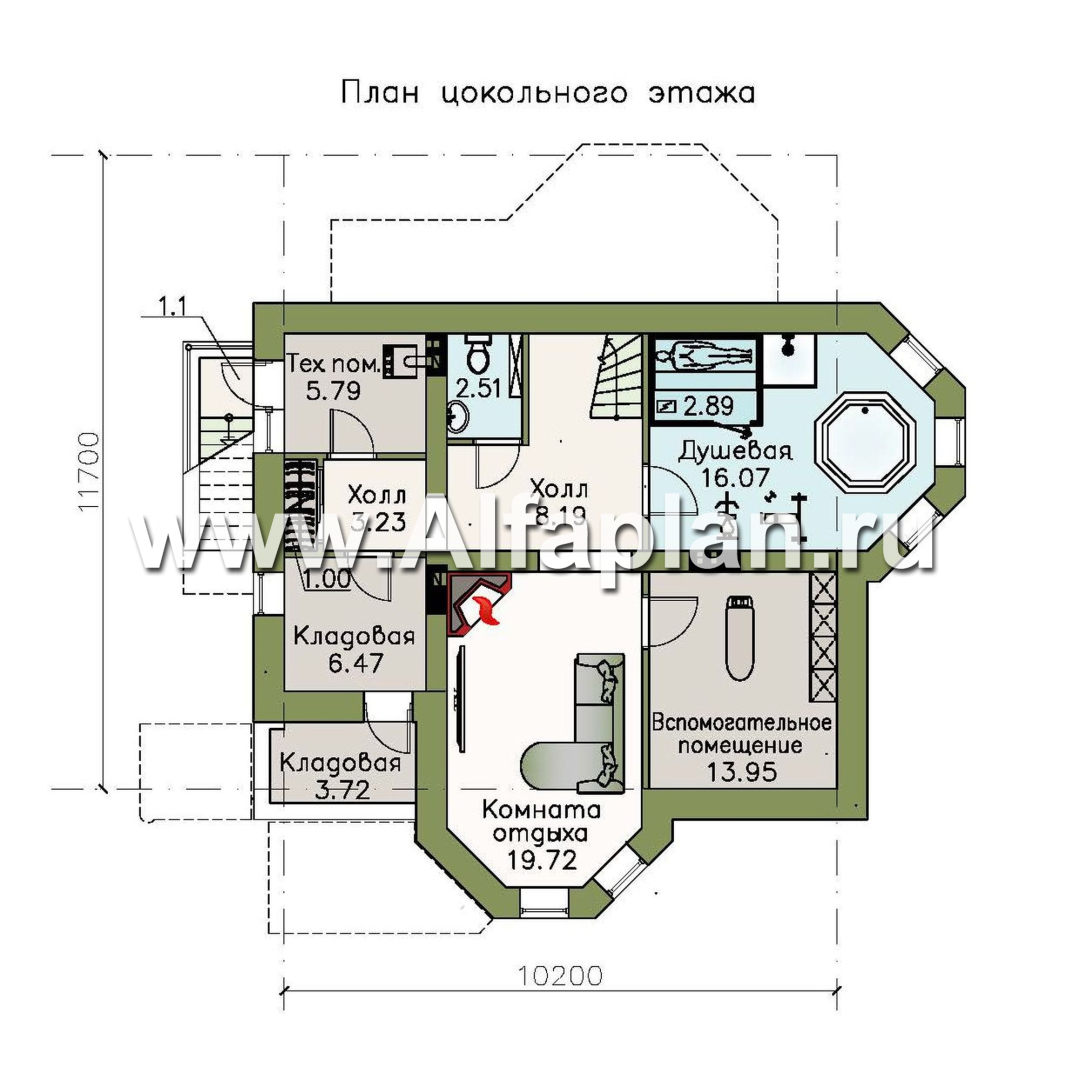

Первое, что бросается в глаза при беглом взгляде на дом — это его монументальные формы и традиционные архитектурные атрибуты. Стандартные прямоугольные окна гармонично сочетаются с арочными проемами и круглыми чердачными окошками. Но что же ждет нас внутри? Согласно плану, на цокольном этаже располагается небольшой холл, кладовая, техническое помещение, душевая, санузел и несколько небольших дополнительных помещений. На первом этаже архитектор предусмотрел просторную кухню с эркером, гостиную (также с эркером), холл, два гардероба, подсобное помещение и открытую веранду. На верхнем этаже расположились три спальни, небольшой кабинет, холл и полноценный санузел с ванной. Рациональное использование немалой площади — характерная особенность данного проекта, что придется по душе прагматичным заказчикам.

Технические особенности

Монолитная железобетонная плита выступает в качестве фундамента. Наружные стены могут быть возведены из газобетона или кирпича. Внутренние стены выполнены из кирпича, а перекрытия представляют собой монолитную железобетонную плиту над цоколем и деревянную балку между первым и вторым этажом. В качестве кровли используется битумная черепица. Наружная отделка на выбор — штукатурка или облицовочный кирпич. Снаружи цоколь отделан искусственным камнем, что придает дому благородный вид. Позаботились проектировщики и о комфорте, утеплив стены минеральной ватой. Таким образом, проект сочетает эстетику и энергоэффективность.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Елена написал(а) 14.09.2017:

Вопрос по проекту 30AC Можно ли внести изменения в проект: убрать эркер в кухне и соответственно на 2 этаже, и не строить веранду. Сколько это будет стоить?

Здравствуйте, Елена!

Эркер в кухне одноэтажный, он не заведен под кровлю, поэтому можно его не делать. Корректировка проекта для этого не требуется. Это же относится и к веранде.


Лилия из города Нововоронеж написал(а) 13.06.2016:
Вопрос по проекту 30AC Скажите пожалуйста ширина стекла у эркера какая? Нам очень нравится этот дом.
Александр из города Саратов написал(а) 07.03.2016:

Вопрос по проекту 30AC Здравствуйте, понравился данный проект, хотелось бы уточнить некоторые моменты: 1)Подскажите, пожалуйста, предполагаемую марку бетона для цокольного этажа. Указанный объем бетона (77.2 м3) включает только плиту фундамента или сюда входят и стены цокольного этажа? 2)Интересует вариант перекрытий - из сборных ж/б плит над цокольным и 1-ым этажами. К каким изменениям это приводит? Какое кол-во плит предполагается? 3)Дайте примерную оценку стоимости дома по материалам (без учета работ).

Здравствуйте, Александр!

1. Бетон класса В20,W6,F100 в указанном объеме идет на плиту и стены цоколя. 2. Вариант сборных перекрытий также разработан, его можно приобрести вместе с проектом. Корректировка проекта не требуется. Всего применяется 15 плит, а также будут 3 монолитных участка. 3. Стоимость работ зависит от множества различных факторов : удаленности, подготовительных работ, способа ведения строительства, уровня строительной компании и пр. Этот вопрос лучше адресовать сметчикам строительной компании.
