30A 3D

«Успех» -двухэтажный дом с верандой и эркером

Дополнительные изображенияФотогалерея Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
169.20156.6587.94
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)34000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант перекрытия над 1 эт. - монолитная ж/б плита5000

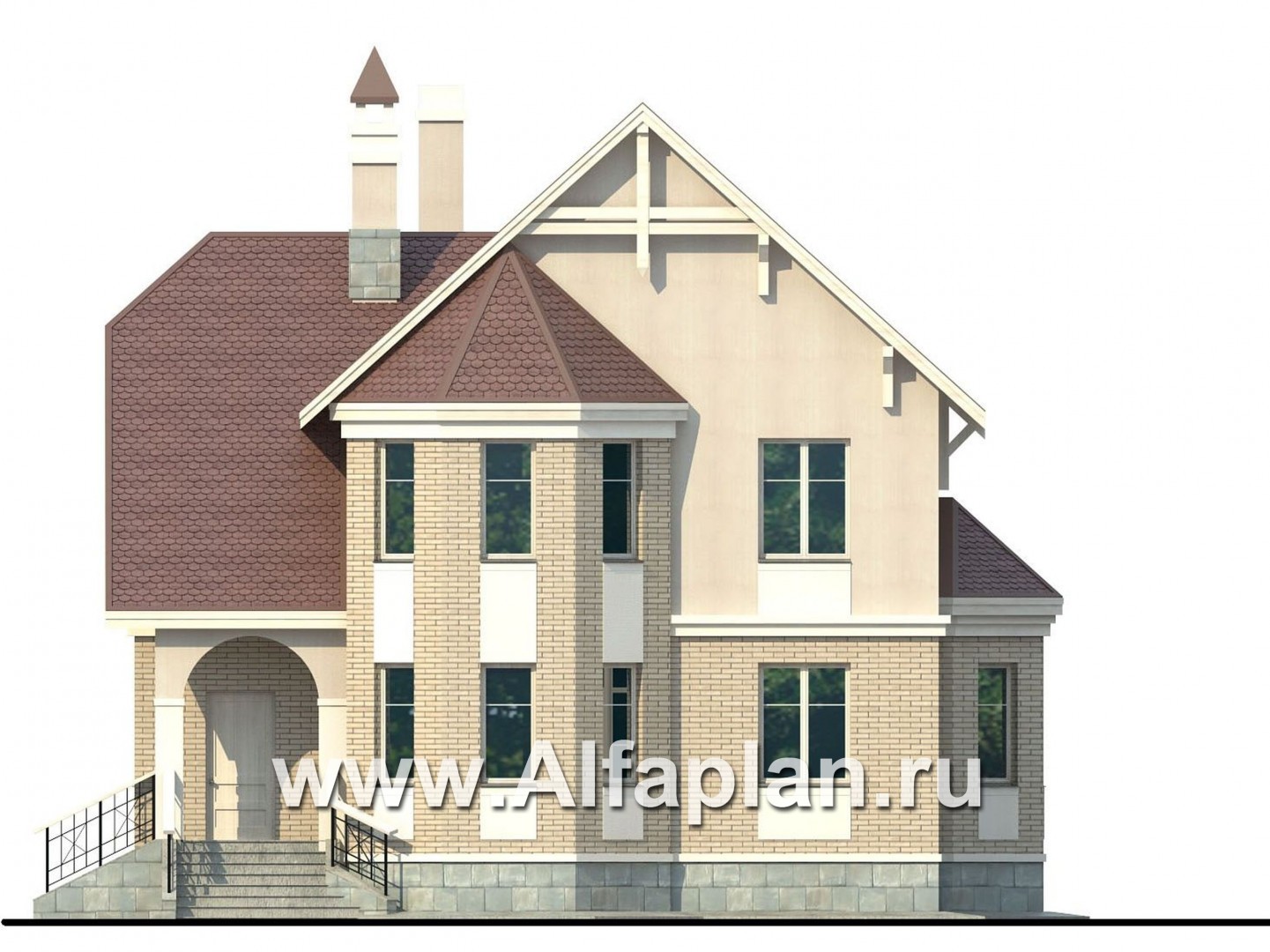

Вид спереди
Вид спереди
Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Дополнительное изображение 5 (прямой)
Дополнительное изображение 6 (прямой)
Характеристики
Тип фундаменталенточный монолитный ж/б

47.5 (глубиной 1.55 м)  м3
Тип наружных стенкирпич или газобетонные блоки (альтернативно)

109/106  м3
Тип внутренних стенкирпич или газобетонные блоки (альтернативно)

23/23  м3
Тип перекрытийпо деревянным балкам

Крышачердачная

Тип кровлибитумная черепица

222.0  м2
Наружная отделкалицевой кирпич, штукатурка

155-кирипч.+121-штукат.  м2
Наружная отделка цоколянатуральный камень

Габаритные размеры домабез террасы и лестницы

13.2 Х 11.2  м
Высота домаот пола 1-го этажа

10.47  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

3.0  м
Мощность котлас бойлером горячей воды

40 квт
Расчетная электр. нагрузкас учетом электроплиты

14.9 кВА
Утеплительминеральная вата

Показать описание

Загородный двухэтажный дом с верандой. Главный фасад  украшен мощным двухэтажным эркером. Вход в дом имеет две лестницы и большую арку. Для того, чтобы в доме была наилучшая освещенность, главный фасад коттеджа желательно расположить к южной стороне. Дом имеет два входа – фасадное крыльцо и крыльцо, расположенное с задней стороны дома, который проходит через большую, застекленную веранду. Цветовая гамма материалов наружной отделки коттеджа выбрана в серых тонах, что не раздражает глаз. Цвет кровли классический – коричневый. Если данное цветовое решение все-таки не для вас, то по желанию вы можете выбрать какой-либо другой вариант. То есть цвет, как и фактуру, да и сами материалы можно изменить по своему усмотрению и вкусу, тем самым меняя облик дома.

Фундамент дома – ленточный монолитный железобетонный. Наружные стены могут быть альтернативно выполнены как из кирпича или газобетонных блоков. Это позволяет сказать, что дом относится как в кирпичным дома, так и газобетонным домам.

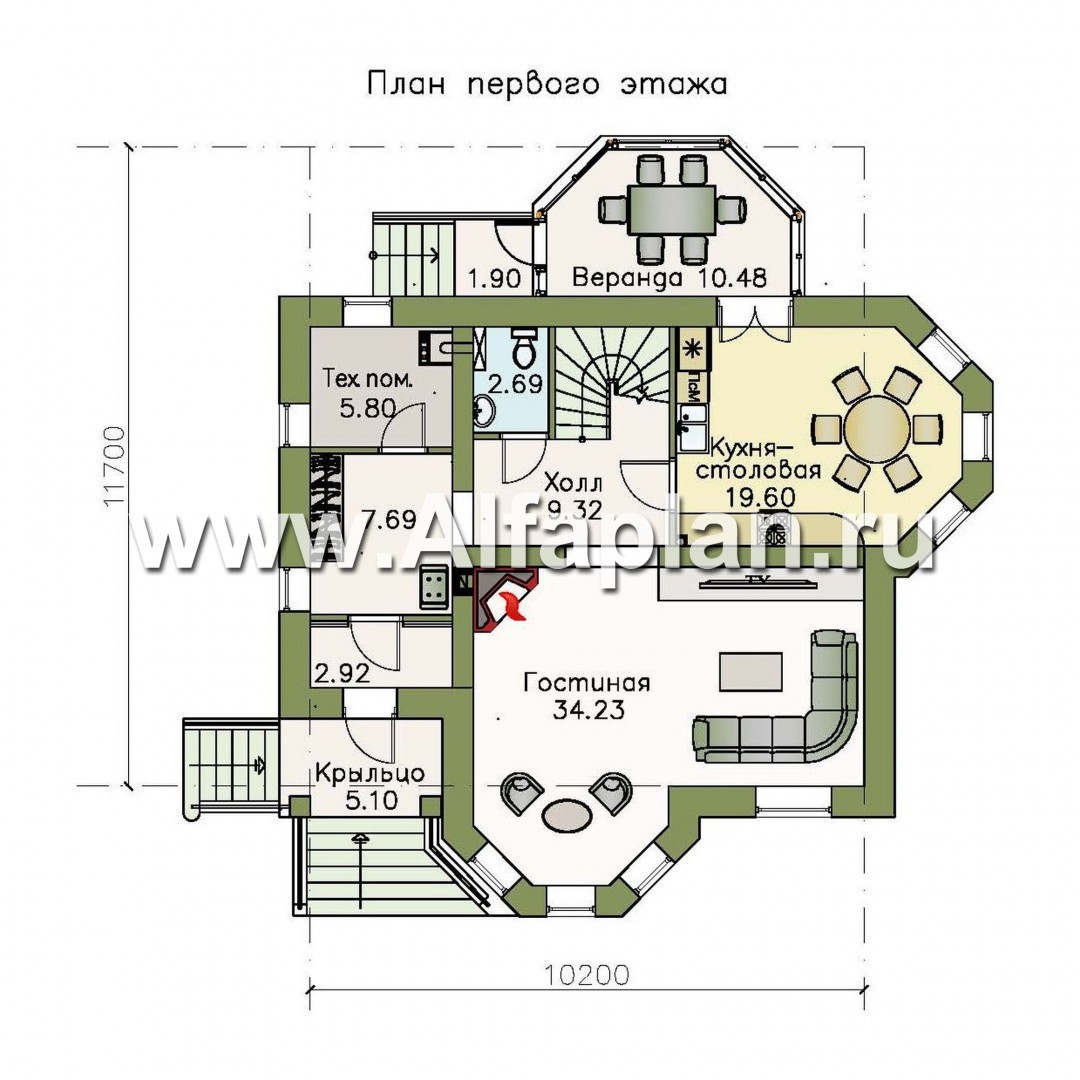

Архитектурное решение дома отличается компактностью и рационализмом. Входной блок первого этажа включает в себя крыльцо, тамбур и прихожую. Из прихожей есть дверь в техническое помещение и в холл дома. Между лестницей, ведущей на второй этаж, и техническим помещением находится санузел. Из холла первого этажа можно попасть в гостиную, кухню-столовую или на лестницу, ведущую на второй этаж. Кухня-столовая напрямую связана с верандой и с входом на участок. Украшениями гостиной являются большой эркер и камин. Техническое помещение на первом этаже используется также как прачечная. На втором этаже располагаются три спальных комнаты и гостевая (или кабинет). Большая по площади спальня хорошо освещена окнами эркера с фасада здания. Также на втором этаже находится туалет и большая ванная комната. С боковой стороны коттеджа, со стороны крыльца может быть пристроен гараж на один или два автомобиля.

Компактность этого дома позволяет построить его как в городской черте, так и загородом. Можно сказать, что данный коттедж универсален.

Если этот дом для вас мал или вы хотите другую планировку или иной дизайн, то смело смотрите проекты коттеджей нашего каталога. На сайте alfaplan.ru всегда большое разнообразие домов: стиль, дизайн и планировку коттеджей здесь можно увидеть на любой вкус!

ВернутьсяЗеркальный вариант проекта
Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Елена из города Челябинск написал(а) 12.11.2012:

Добрый день! Мне понравился этот проект,подскажите по климатическим условиям он подоходит на Урале! Спасибо...

Елена, здравствуйте. В проектах заложена возможность адаптировать их под конректные климатические условия.
Наружные стены предусмотрены из газобетона или пустотного кирпича ( альтернативно) т.е. и тот и другой материал заложен в проекте, рассчитан в спецификации. Конструкция стены многослойная : 375/400 мм - газобетон + слой утеплителя- Мин. вата (от 50 до 100 мм, толщина варьируется в зависимости от климатической зоны) + воздушная прослойка 30-40 мм + лицевой кирпич ( штукатурка). В случае использования пустотного кирпича, несущая часть стены — пустотный кирпич 380 мм.
Также утепляется плита фундамента, пол 1-го этажа и кровля.

--
