105A

"Аура" - комфортный дом в современном стиле

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
233.90230.72130.44
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)41000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
Паспорт проекта3500

Дополнительная копия проекта3500

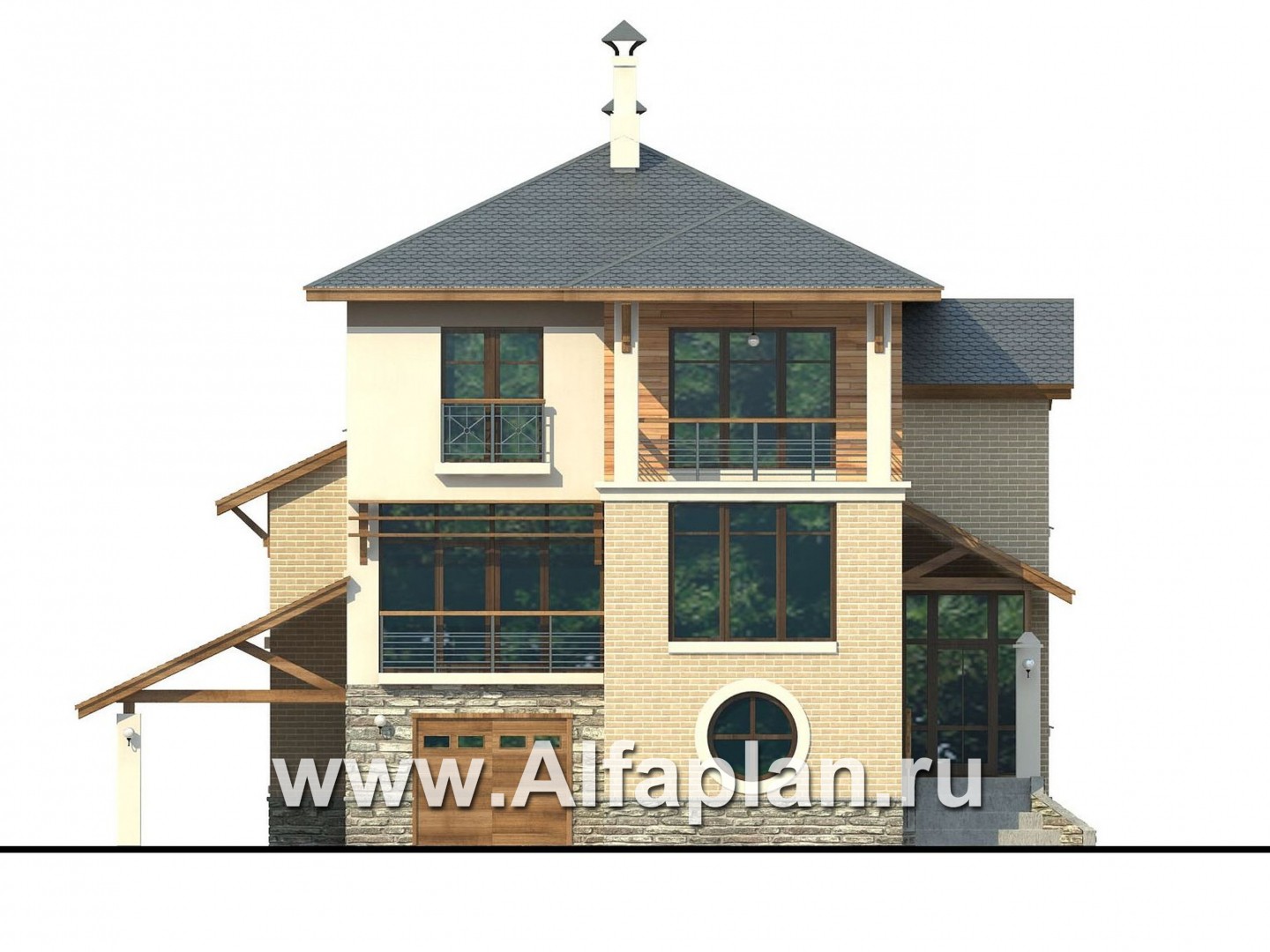

Вид спереди
Вид спереди

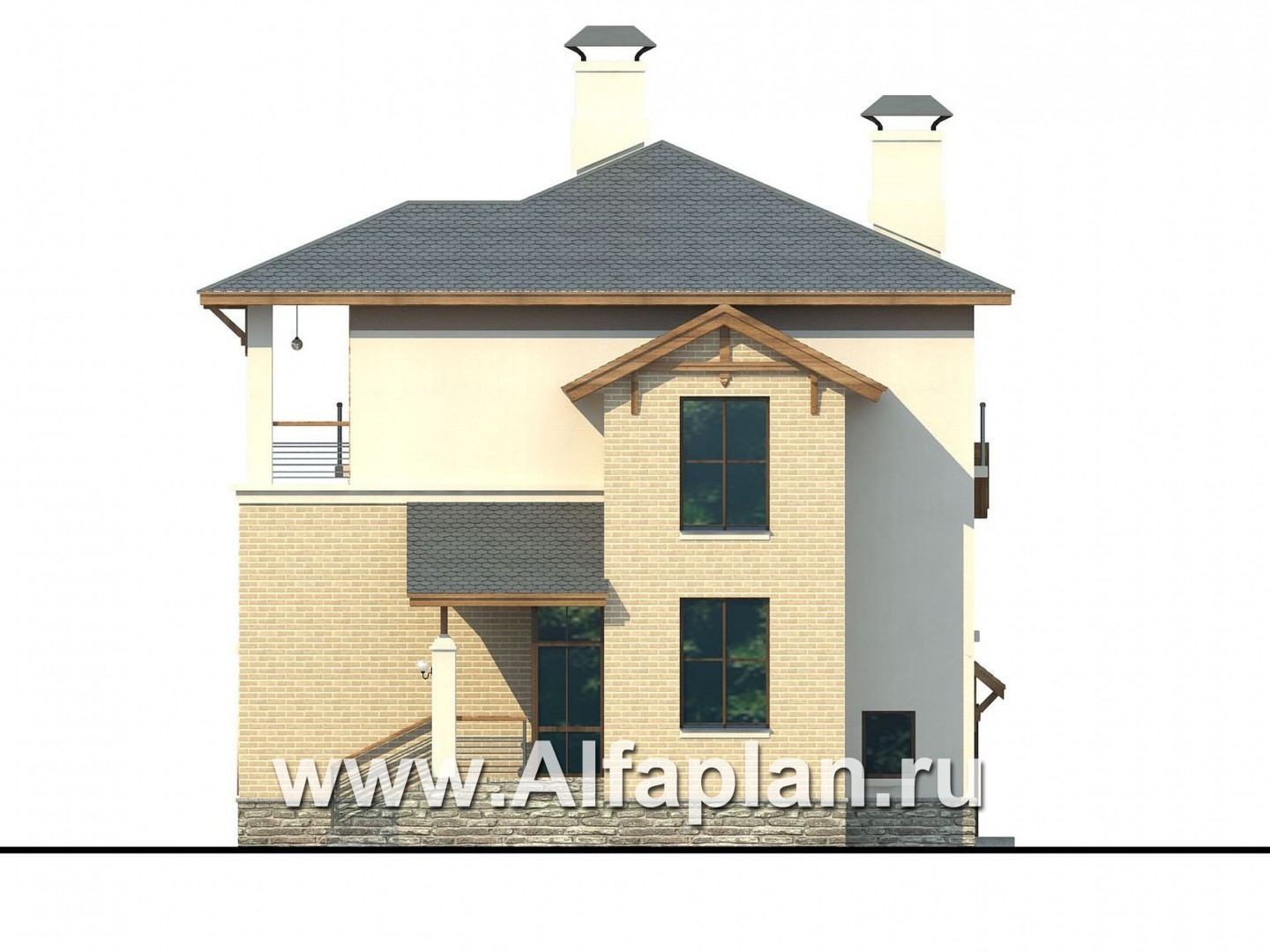

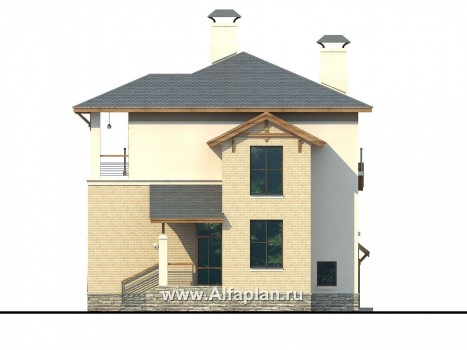

Вид справа
Вид справа

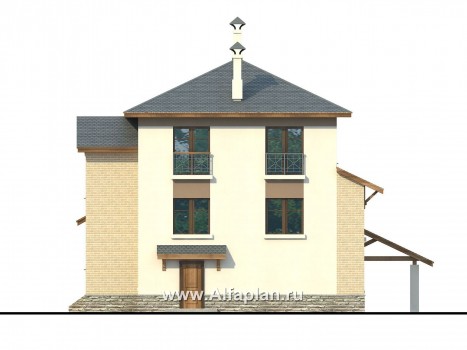

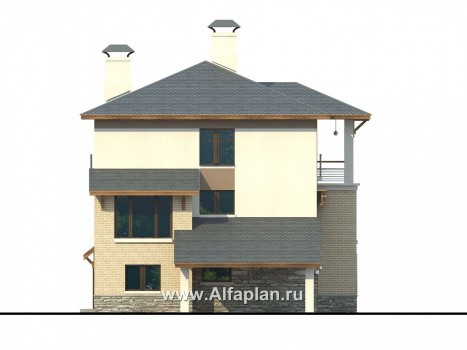

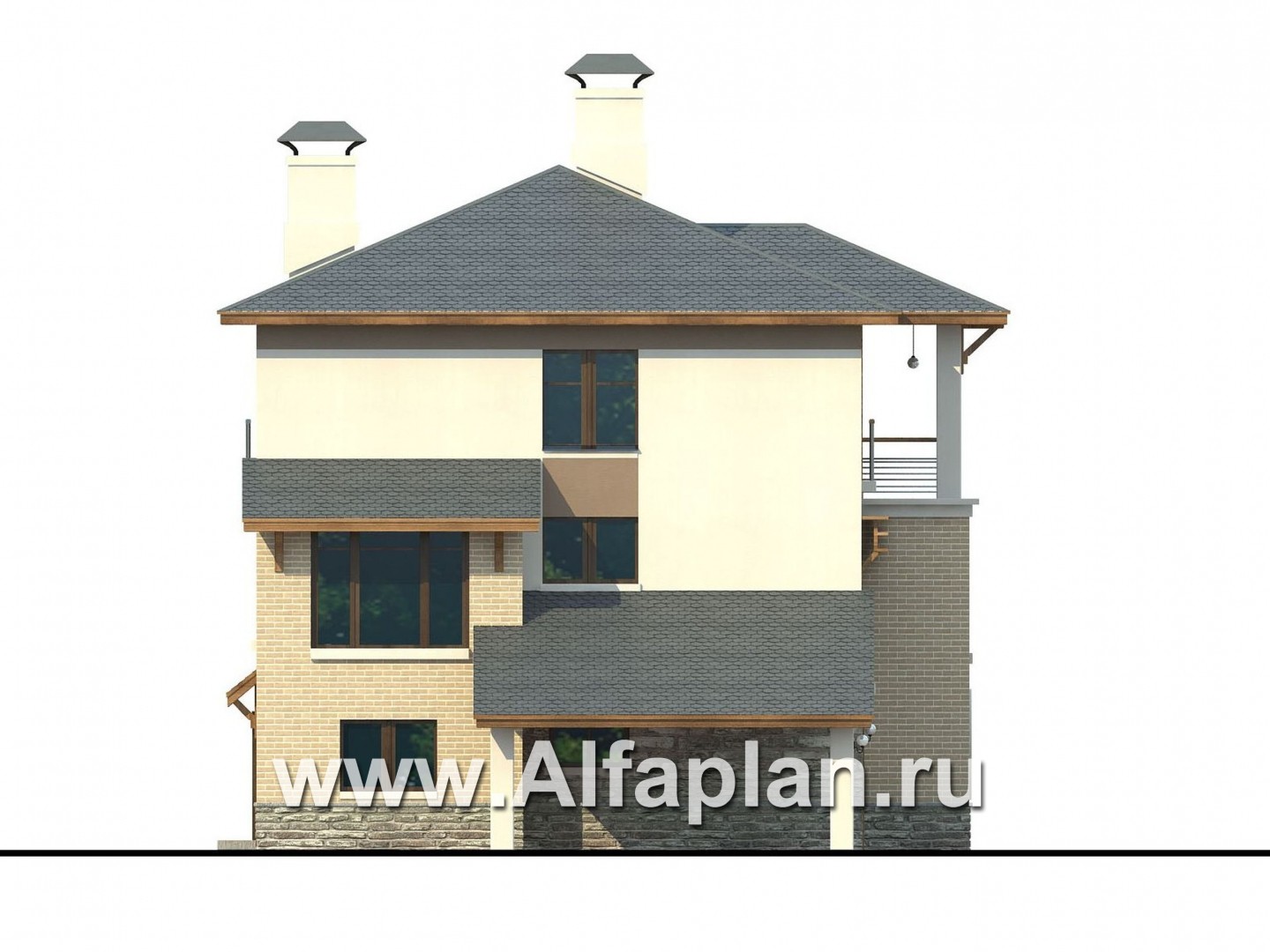

Вид сзади
Вид сзади

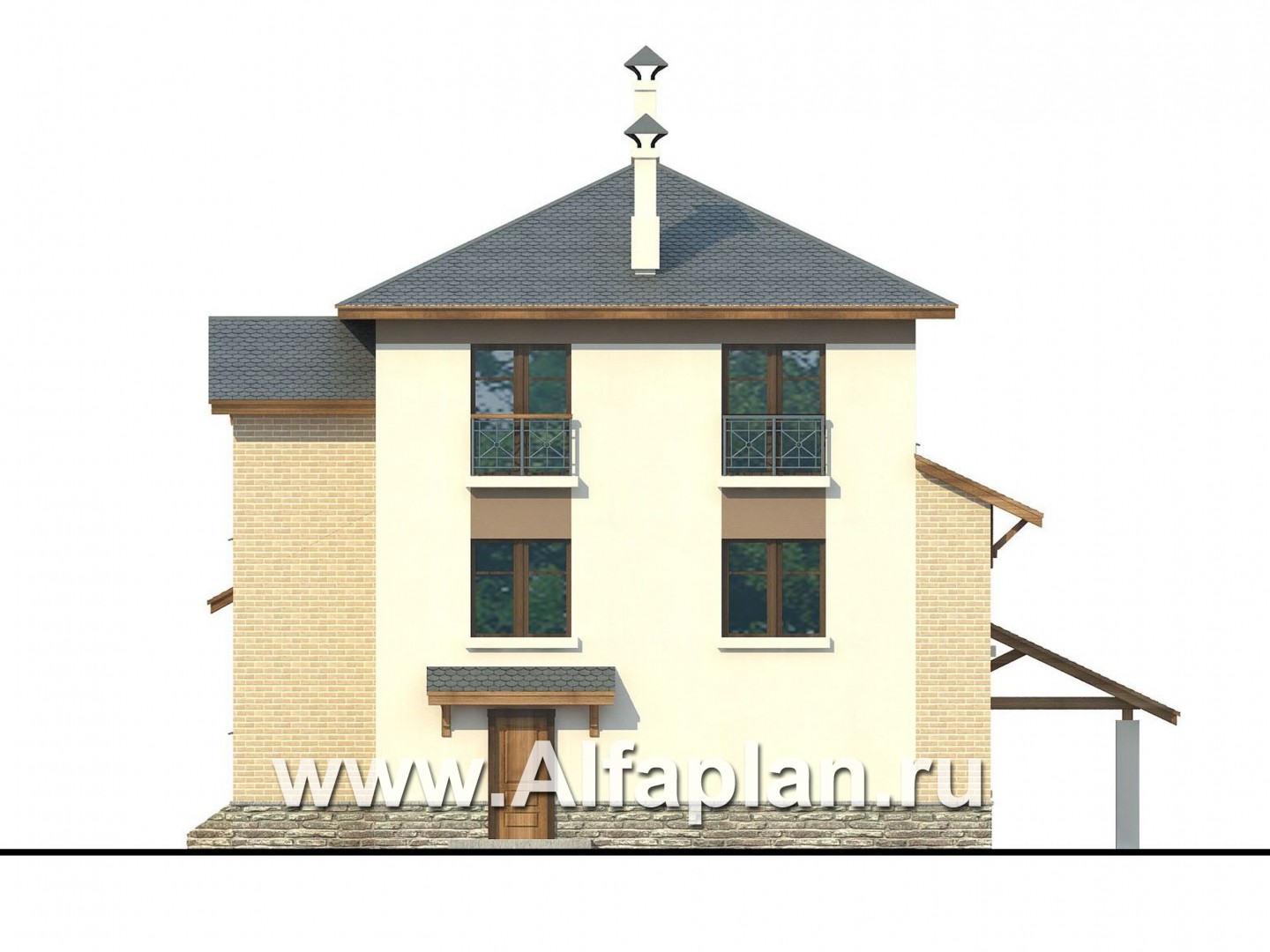

Вид слева
Вид слева

Дополнительные изображения к проекту:

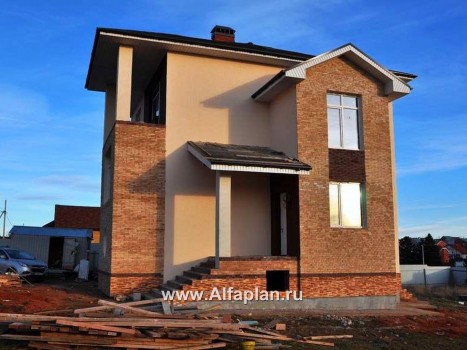

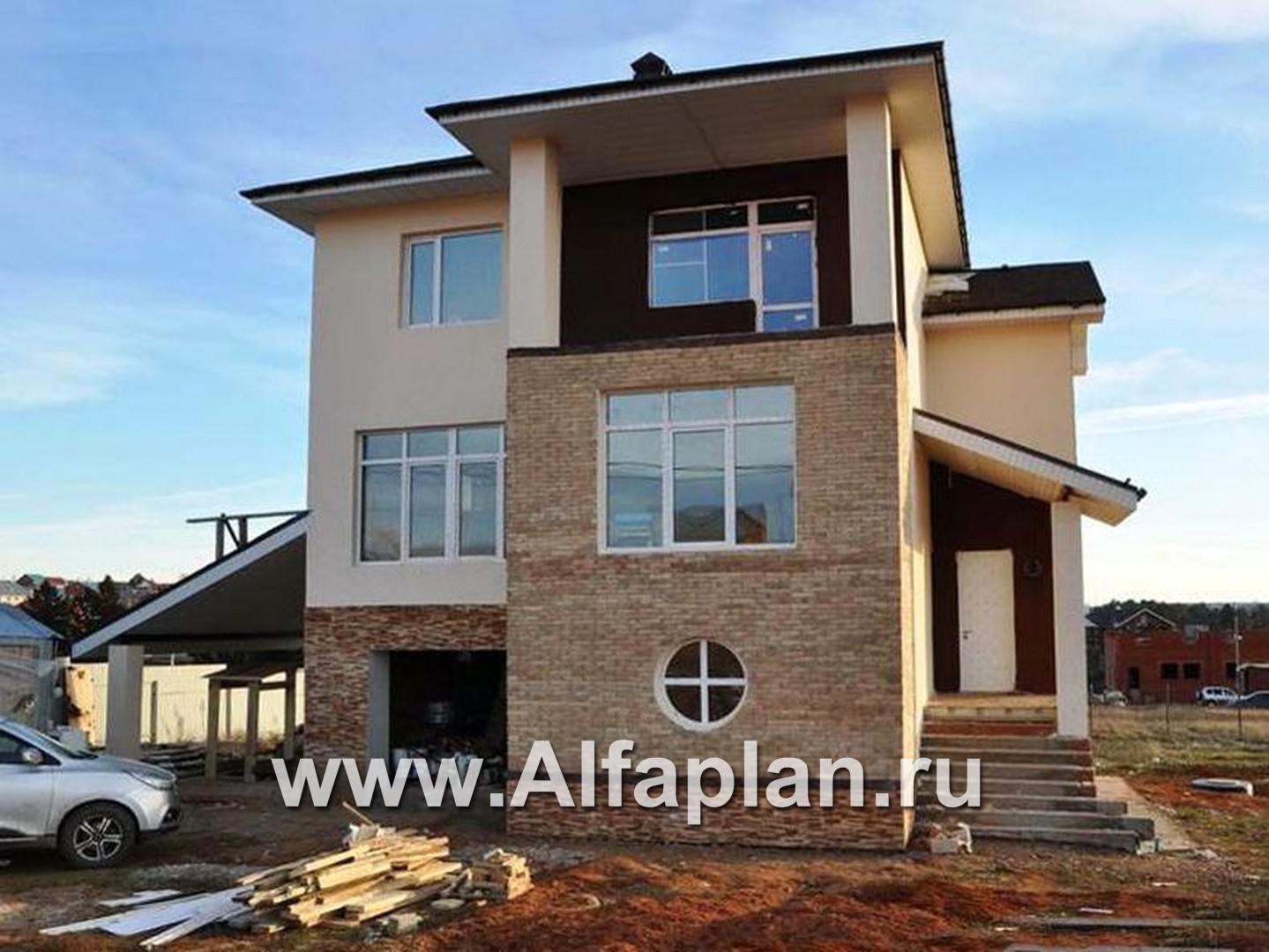

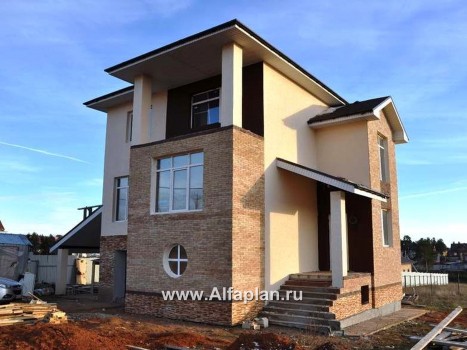

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

34.4  м3
Тип наружных стенгазобетон/кирпич альтернативно

124.4/122.6  м3
Тип внутренних стенкирпич/газобетон

26.3/26.3  м3
Тип перекрытиймонолитная ж/б плита

Крышабитумная черепица

Тип кровлипо деревянным стропилам

219.3  м2
Наружная отделкалицевой кирпич

132.0  м2
Наружная отделка цоколяискусственный камень 50.5 м2

Габаритные размеры домабез крылец

12.6х12.6  м
Высота домаот уровня пола первого этажа

8.79  м
Высота цокольного этажаот пола до потолка

2.65  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.95  м
Мощность котлас бойлером горячей воды

50 кВт
Расчетная электр. нагрузкас учетом электроплиты

19.67 кВт
Утеплительминеральная вата




Предлагается к рассмотрению  компактный двухэтажный особняк  с хорошо прорисованными фасадами. Такой дом великолепно будет выглядеть в любой среде: как в городской черте, так и за  городом.  Комфортабельный дом  выполнен в современном стиле  и предполагает динамичный, активный образ жизни его обитателей. В нем удобно разместиться  многочисленная семья - места для этого достаточно. Главный фасад не изобилует излишеством декора. Все продумано и точно выполняет свои функции.

Основанием дома, как и в большинстве проектов нашего сайта, становится монолитная ж/б плита. Строительство наружных стен в проекте предусматривает альтернативу в отношении материалов – по вашему желанию можно использовать как газобетонные блоки, так и кирпич. В этом смысле коттедж можно отнести в категорию «проекты кирпичных и газобетонных домов».

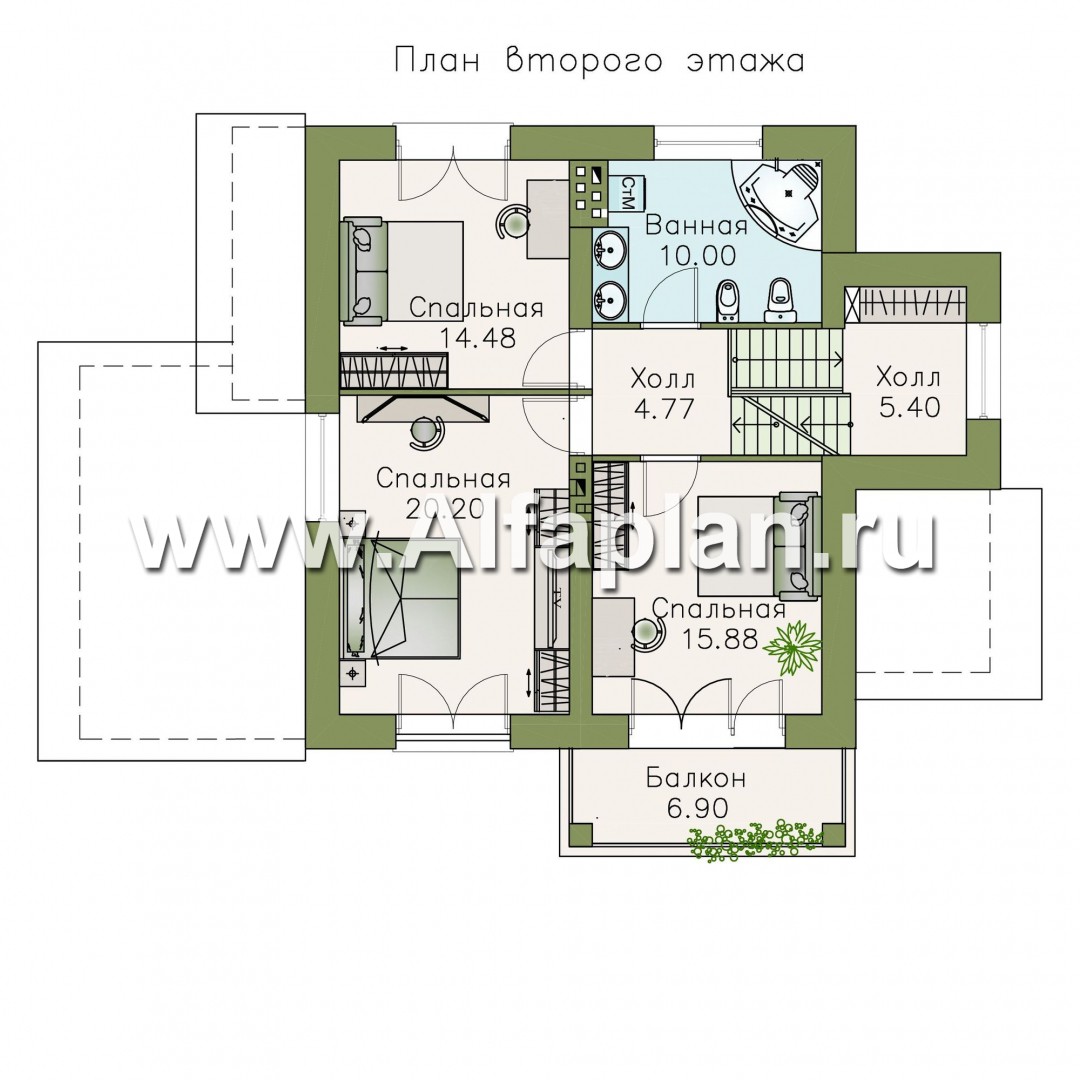

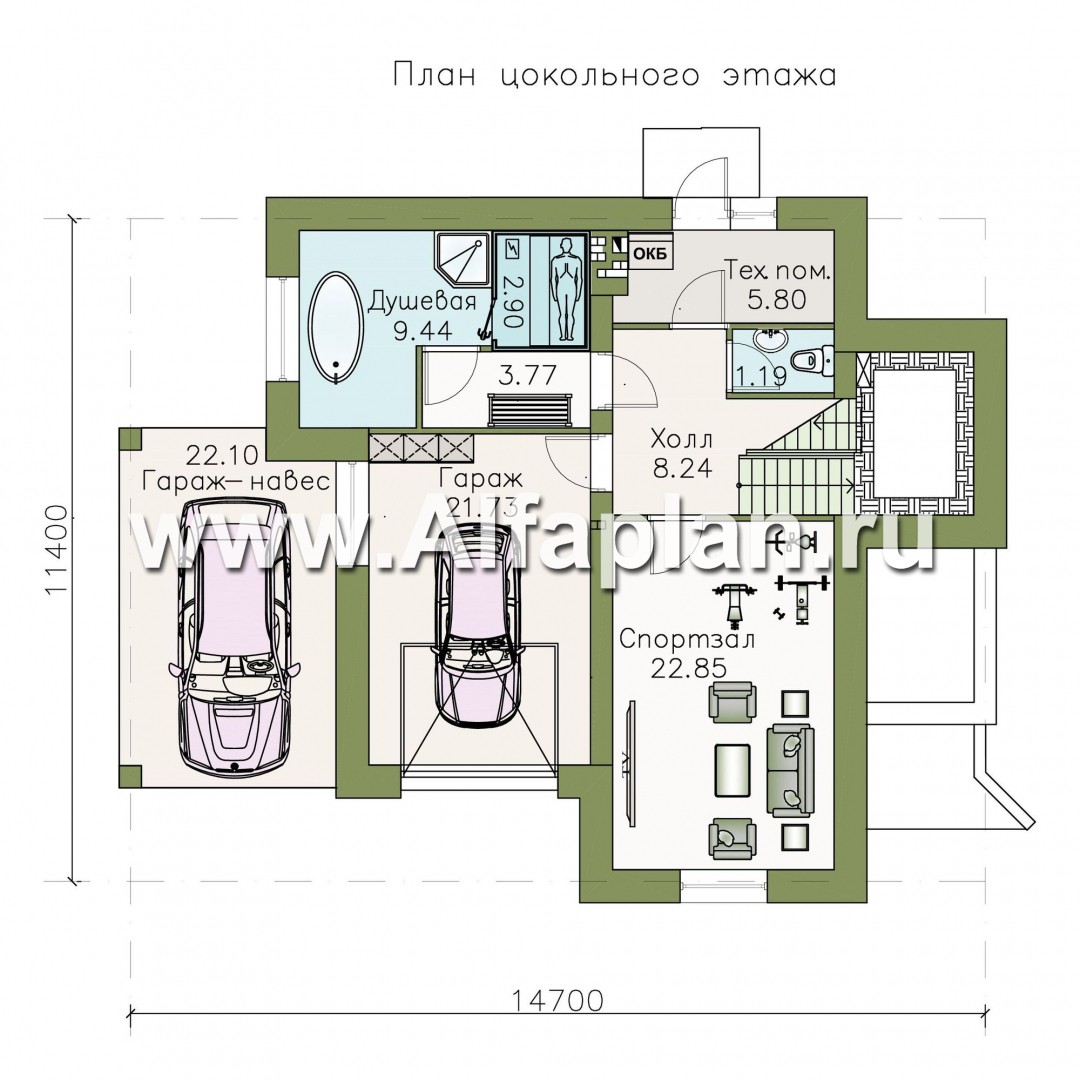

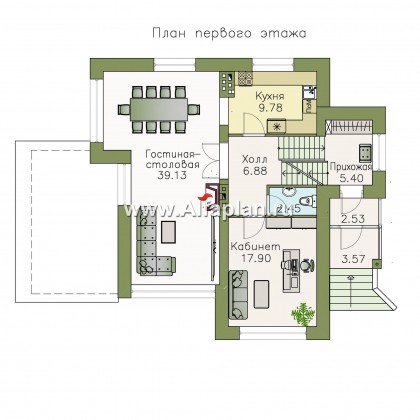

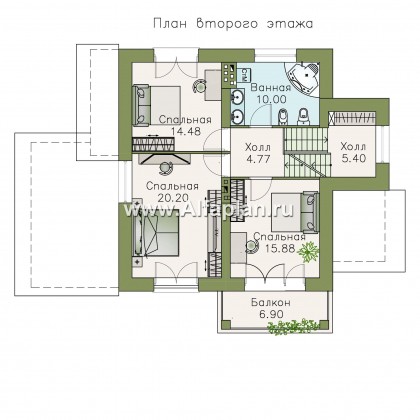

Центральный вход в дом располагается с бокового фасада.  Высокое крыльцо ведет в прихожую, расположенную между первым и вторым этажами. В цокольном этаже, который спроектирован на уровне земли, находится зона  spa с сауной, душевой и просторным спортивным залом. Здесь также находится  гараж и котельная с прачечной.  Кроме встроенного гаража к дому пристроен навес для автомобиля. Первый этаж — это презентационная часть дома с просторной гостиной-столовой, кабинетом и кухней. Помещения удобны и комфортны, и обеспечивается это в том числе и за счет очень хорошего освещения. Большие оконные витражи гостиной и кабинета не только освещают помещения, но и формируют выразительный образ дома. Наличие кабинета добавляет комфорт дому, так как  кабинет свободно может служить дополнительной спальной комнатой для старших членов семьи.  Свою лепту в образ  дома вносит и забавное круглое окно спортзала. На втором этаже расположены три спальни и просторная, светлая ванная комната. В смежных спальнях предусмотрены французские балконы, в третьей спальне — удобный балкон с навесом. Холл второго этажа разделен лестницей на две зоны, одна из которых располагается  в выступающей части  эркера. Здесь имеется окно - удобное место для отдыха. Все этажи имеют полноценную высоту, чердак по проекту не эксплуатируется. Также в проекте учтен объемный просмотр помещений дома и его зеркальное изображение с поэтажной планировкой.

Хотим напомнить вам, что в нашей базе вы отыщите другие интересные проекты коттеджей, которые являются либо вариациями на некоторые из предыдущих и последующих домов, либо это совершенно самобытные образцы, не похожие ни на один другой. Общее количество проектов – 450 штук.



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Дмитрий из города Москва написал(а) 28.10.2013:

Добрый день! Мой участок имеет наклон в двух направлениях перепад высот 50-60 см на 20м, Вопрос 1.-возможно ли строительство данного дома на монолитной плите или необходим другой тип фундамента.Наклон по направлению тех-пом-спортзал,прихожая -гараж навес.Второй вопрос на сколько монолитная плита выступает из земли(с какой отметки лежат блоки) Какова толшина блоков (Кирпича)кирпич крупноформатный или обычный? Вопрос 3. на участок выделенно мощности 6кв, есть газ. достаточно либо необходимо докупать кв?Вопрос 4 можно заменить наружную дверь в тех.пом на окно,либо убрать совсем.С уважением Дмитрий.

Дмитрий, здравствуйте.
Благодарим Вас за внимание к нашим проектам и обращение в нашу студию.
По поводу уклона сложно дать ответ, т/к. важно понимать какая разница высот будет непосредственно под пятном застройки дома. Перепад 50 см на 20 м небольшой и вполне вероятно, что под домом он будет просто незначительным.
Монолитная плита не выступает из земли, она заглубляется на глубину растительного слоя ( 0.4-0.5 м) от поверхности земли.
Далее выполняется обратная засыпка песком и уже по ней монолитная армированная стяжка пола 1-го этажа. По наружному контуру стен выкладывается кирпичный цоколь под стены.
По проекту расчетная мощность 19.67 ква, она дается с учетом электроплиты 8.5 ква, видимо, придется докупать.
Выход из котельной требуется по нормам.

вера из города пенза написал(а) 28.04.2013:

Здравствуйте! Ответьте,пожлуйста, на несколько вопросов:1)можно ли вместо навеса сделать капитальный гараж,а над ним террасу под крышей. 2) вместо спортзала от уличного окна отгородить помещение 15м2 для газового оборудования с выходом в тамбур на парадный вход в дом.А тех.помещение оставить как постирочную.3)добавить погреб.4) изменить что-нибудь в фасаде дома (наверное окна),потому что проект 70А смотрится в этом плане по интересней.4) цена этого проекта (если можно,то с этими переделками). Большое спасибо!

Вера, здравствуйте.
Перечисленные Вами изменения Мы можем выполнить в Паспорте проекта за небольшую доплату (15-20 тыс. рублей). Окончательная цифра может определиться на основании точного перечня изменения, включая корректировку фасадов.
У нас есть типовой проект погреба.Он разработан для плитного фундамента. Это альбом из 4 листов формата А3.
Размеры погреба в осях 3.6 х4.2 м, глубиной 1.85 м. В погреб предусмотрен лаз и выдвижная лестница.
В проекте изображен план, разрез, сечение, схема армирования, спецификация на бетон и арматуру. Его стоимость 3500 рублей.
--

Константин из города Новый Уренгой написал(а) 10.02.2013:

Здравствуйте! Очень понравился ваш сайт, чувствуется профессионализм и серьезный подход к своему делу. Хотелось бы узнать, можно ли вместо спортзала сделать второй гараж, а также вместо балкона на втором этаже, расположенном над кабинетом, сделать продолжение комнаты. Проект очень понравился с учетом вышеизложенных изменений. Планируется газовое отопление, скважина для водообеспечения, канализация-септик. Можно ли все это учесть в проекте. Планируется строить по технологии ТЕПЛОСТЕН . Целесообразно ли использовать эту технологию при строительстве по данному проекту? P.S. Район Крайнего Севера. Заранее благодарю за ответ.

Константин, здравствуйте. Благодарим Вас за такую высокую оценку нашей деятельности. Изменения о которых Вы пишите возможны, причем выполнить их можно по месту без корректировки Рабочего проекта. В случае необходимости можем выполнить такой вариант в Паспорте проекта. Это оптимальный по цене и срокам вариант выполнения корректировок. Возможно строительство и по технологии теплостен, но документацию под нее мы не перерабатываем.
