70H

"Корвет" - трехэтажный коттедж с гаражом

Фотогалерея Фотогалерея 2Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
232.90227.84105.83
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)40000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант перекрытий - из монолитного Ж/Б5000

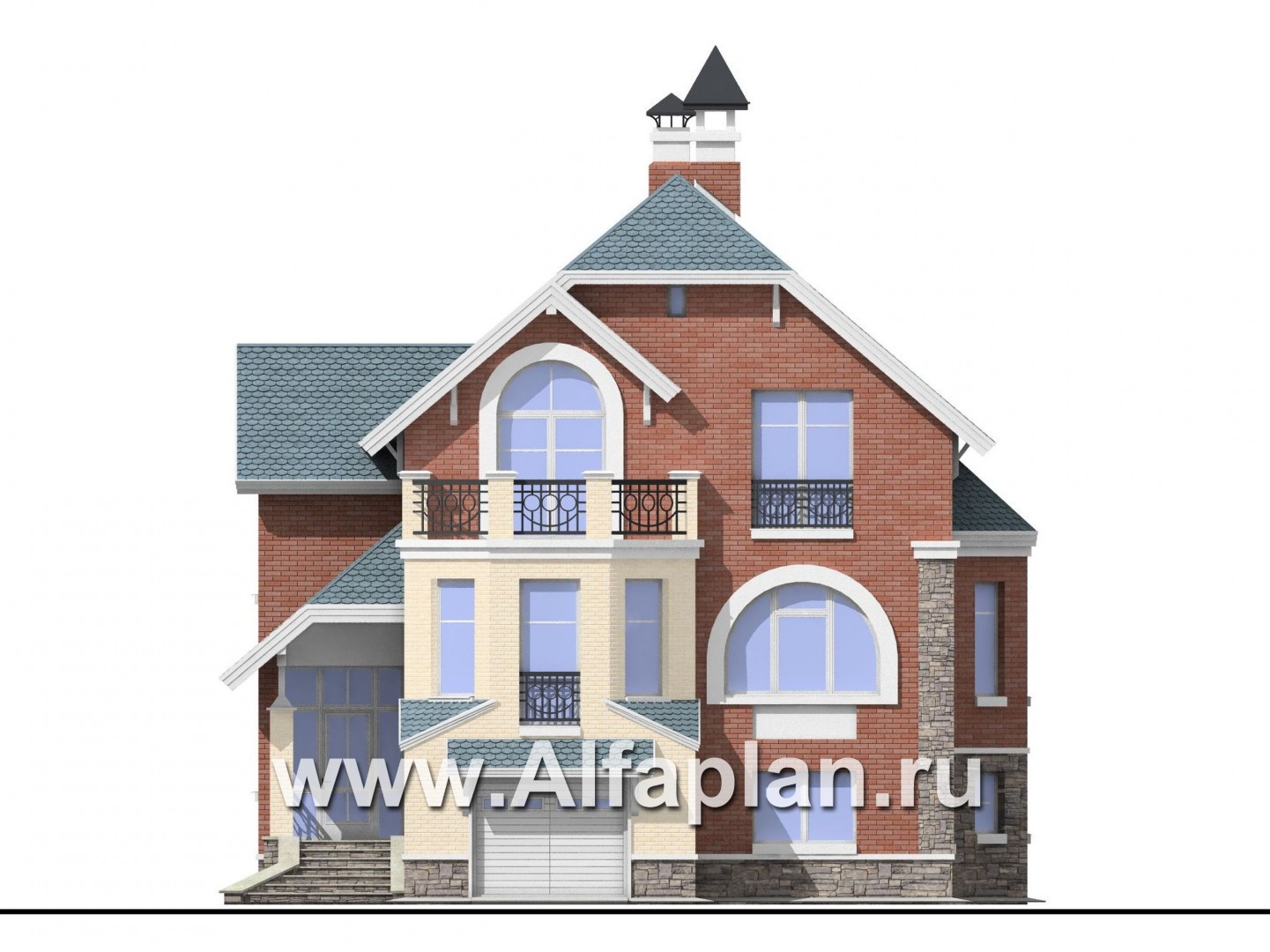

Вид спереди
Вид спереди

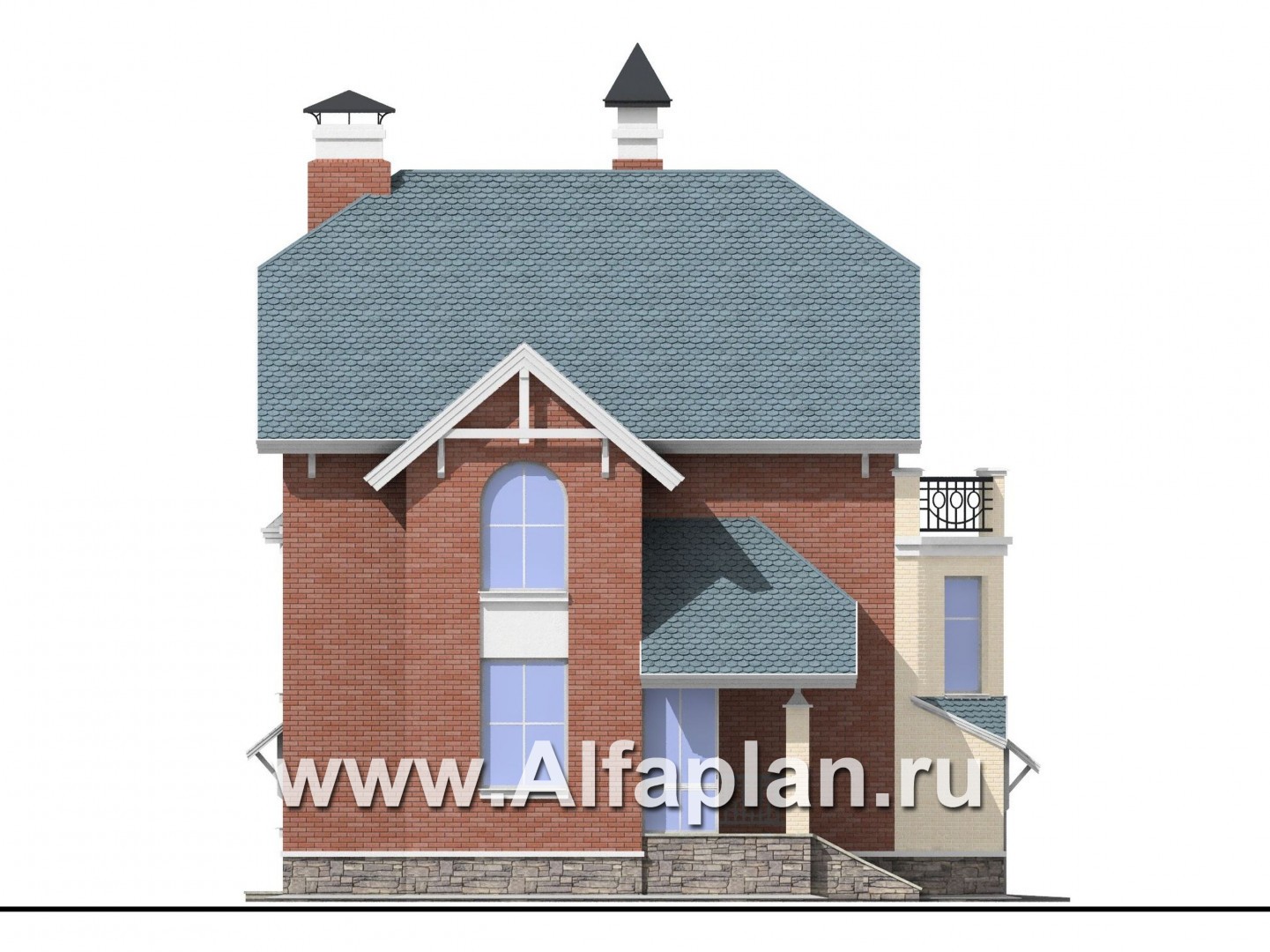

Вид справа
Вид справа

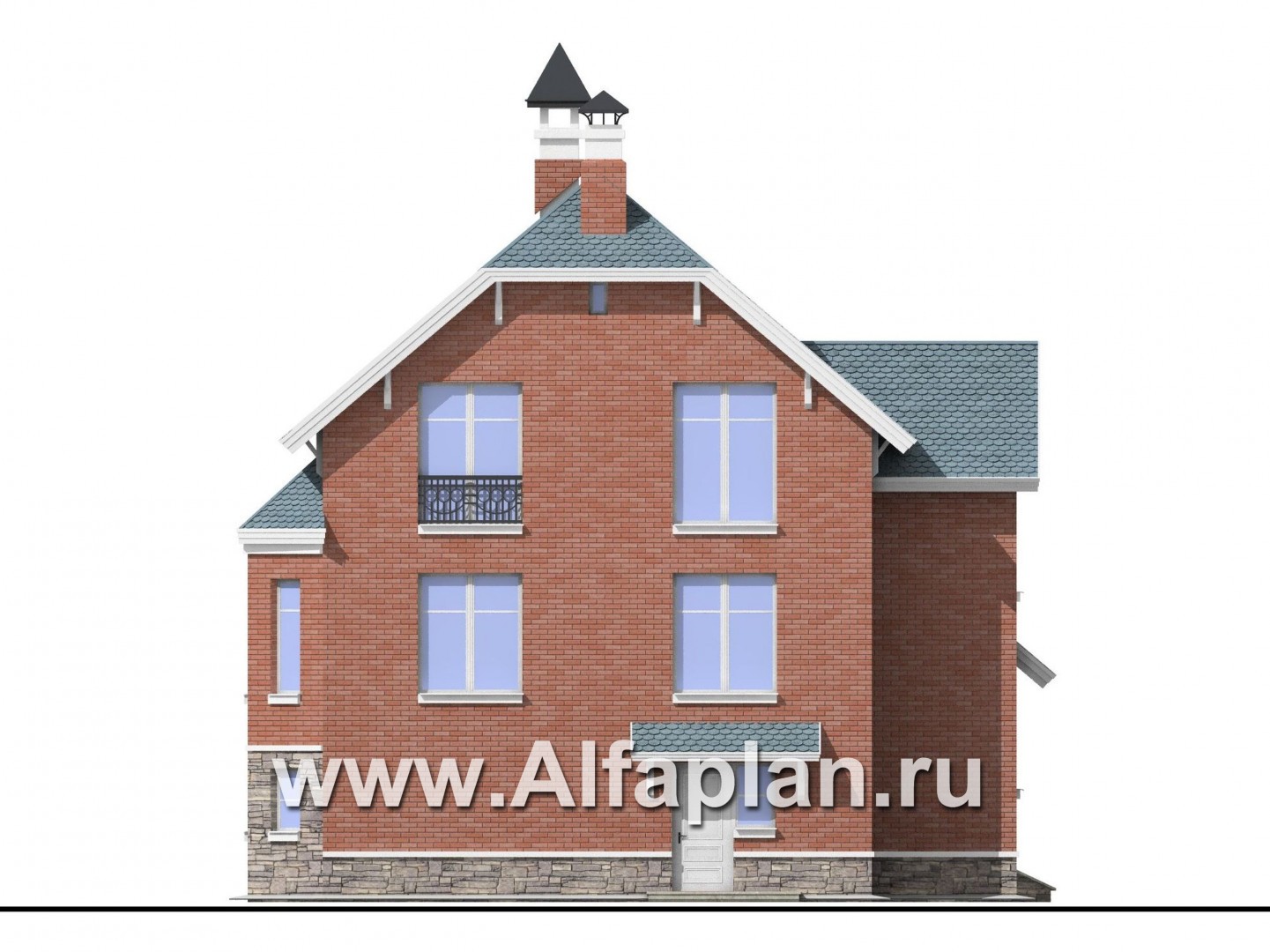

Вид сзади
Вид сзади

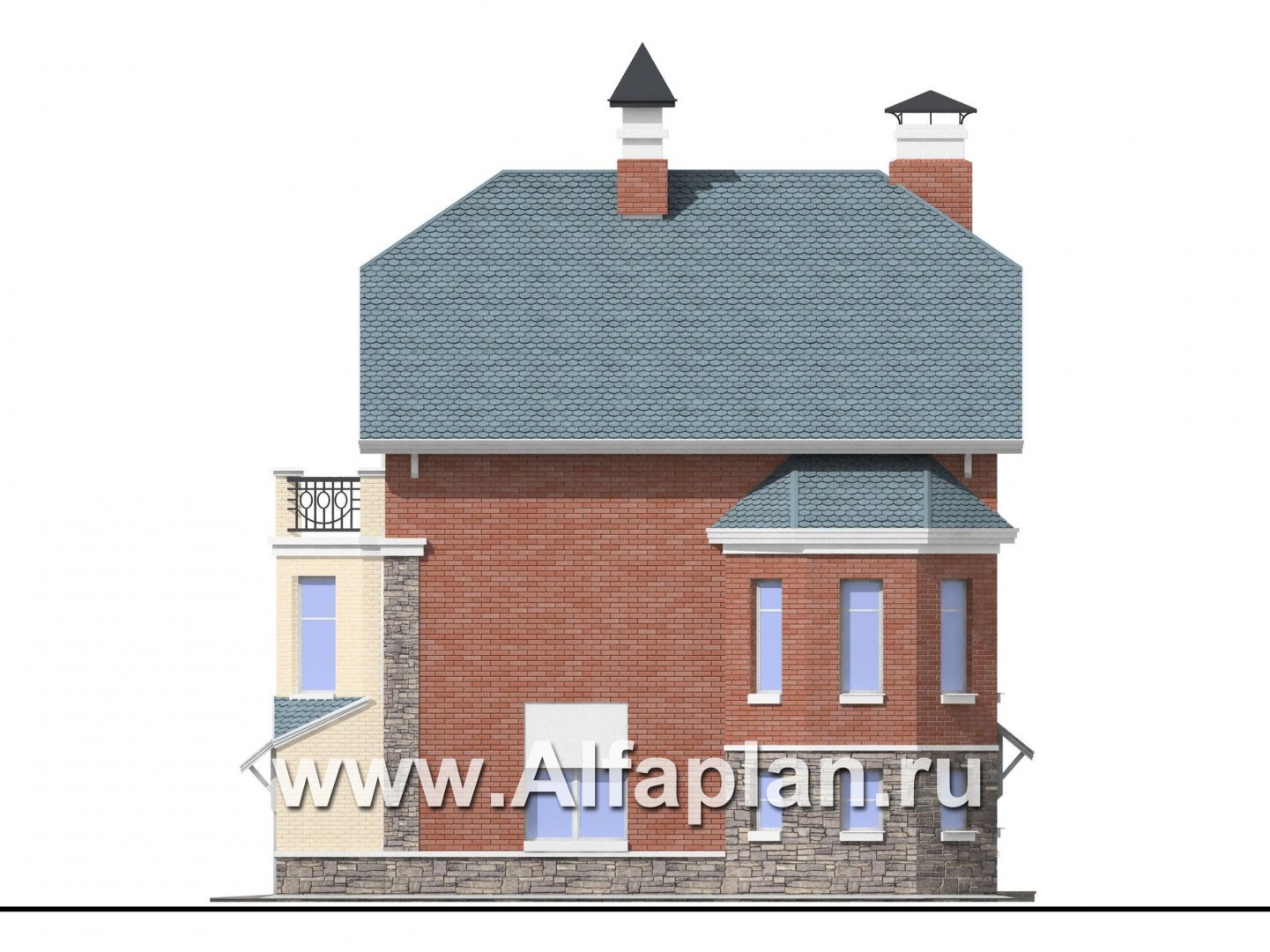

Вид слева
Вид слева

Дополнительные изображения к проекту:

Характеристики
Тип фундаментамонолитная ж/б плита

24.6  м3
Тип наружных стенкирпич или газобетон (альтернативно)

108.5/107.2  м3
Тип внутренних стенкирпич

21.0  м3
Тип перекрытийплиты ж/б над цокольным этажом и по деревянным балкам над вторым

Крышадеревянные стропила

Тип кровлибитумная черепица

210.5  м2
Наружная отделкалицевой кирпич, штукатурка

306.5  м2
Наружная отделка цоколяоблицовочный камень.

Габаритные размеры домабез крылец

12.8х12.2  м
Высота домаот уровня пола первого этажа

9.4  м
Высота цокольного этажаот пола до потолка

2.6  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

3.0  м
Высота мансардного скоса2.36

Мощность котлас бойлером горячей воды

55 кВт
Расчетная электр. нагрузкас учетом электроплиты

18.36 кВт
Утеплительминеральная вата

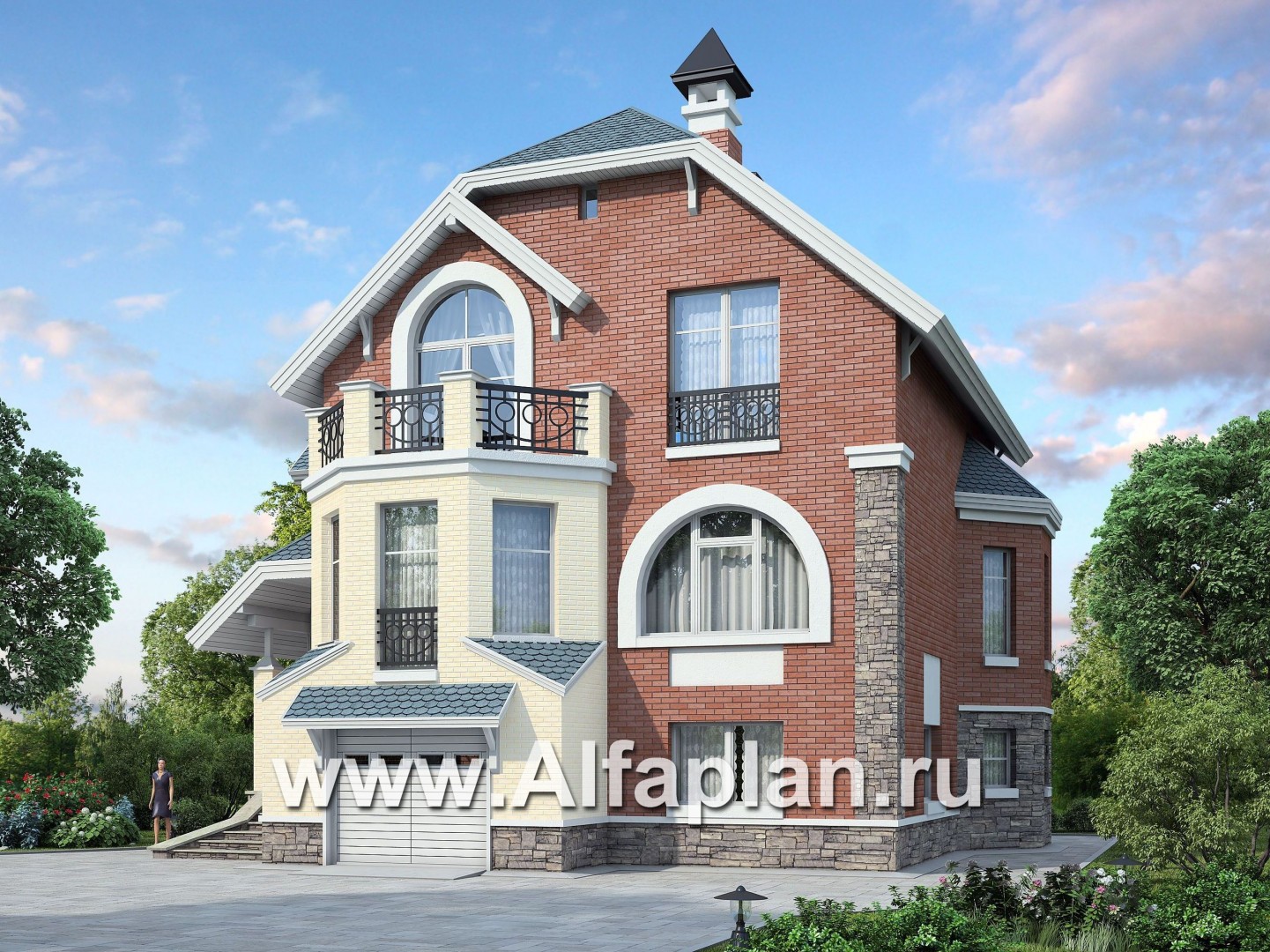

Трехэтажный коттедж с гаражом имеет простую, но при этом удобную планировку. Проектом  предусмотрено  комфортное  проживание  семьи из 4-5 человек.  Внешний облик дома производит впечатление надежности и уверенности. Украшение центрального фасада дома является мощный трехгранный эркер, каждый этаж которого выполняет  свою функцию.

База дома, фундамент представляет собой монолитную железобетонную плиту. Для наружных коттеджа стен проект предусматривает альтернативное решение – в их изготовлении можно использовать как газобетон, так и кирпич. Следовательно, проект можно занести в категорию «дома из кирпича и из газобетона».

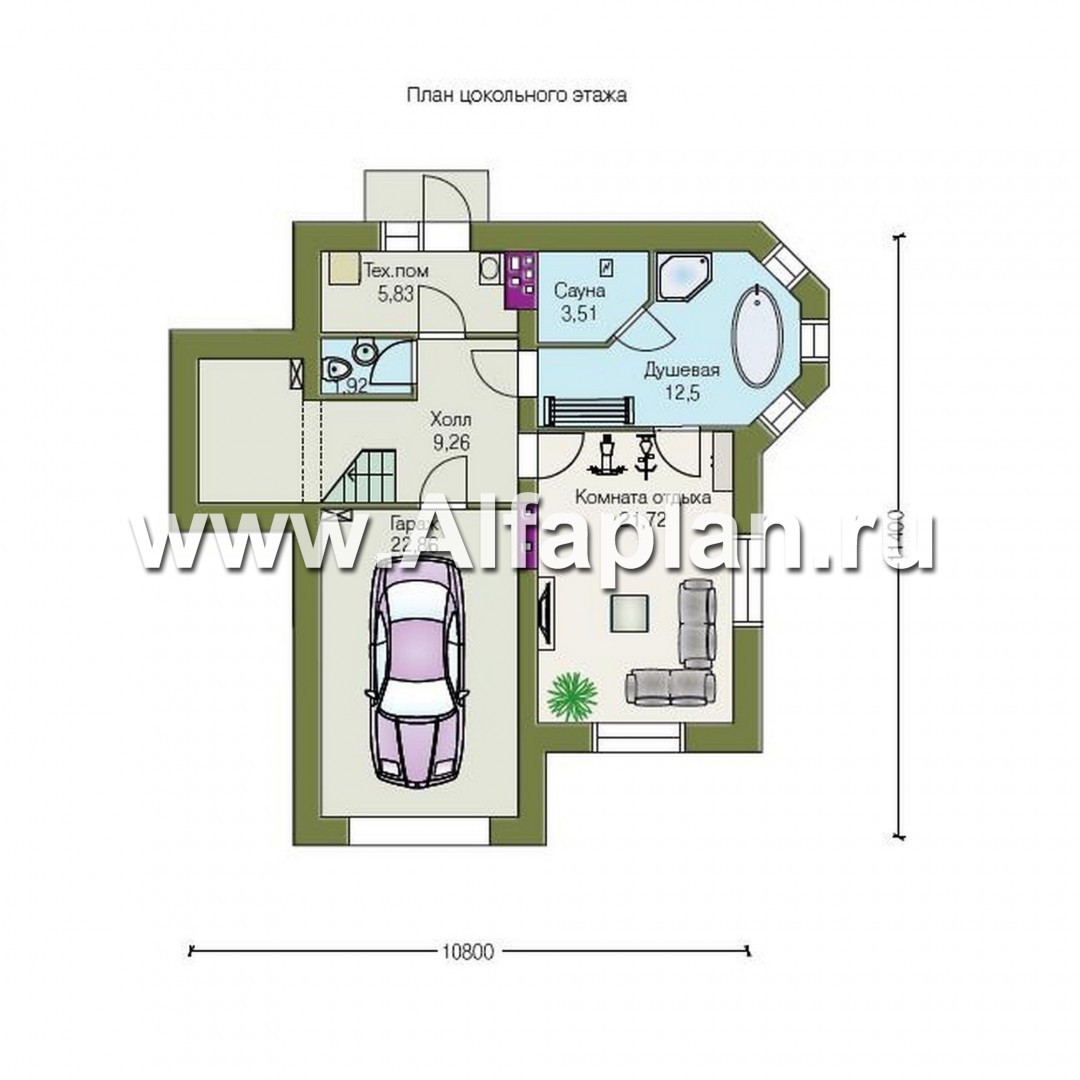

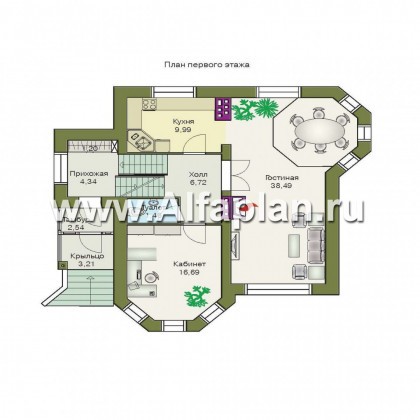

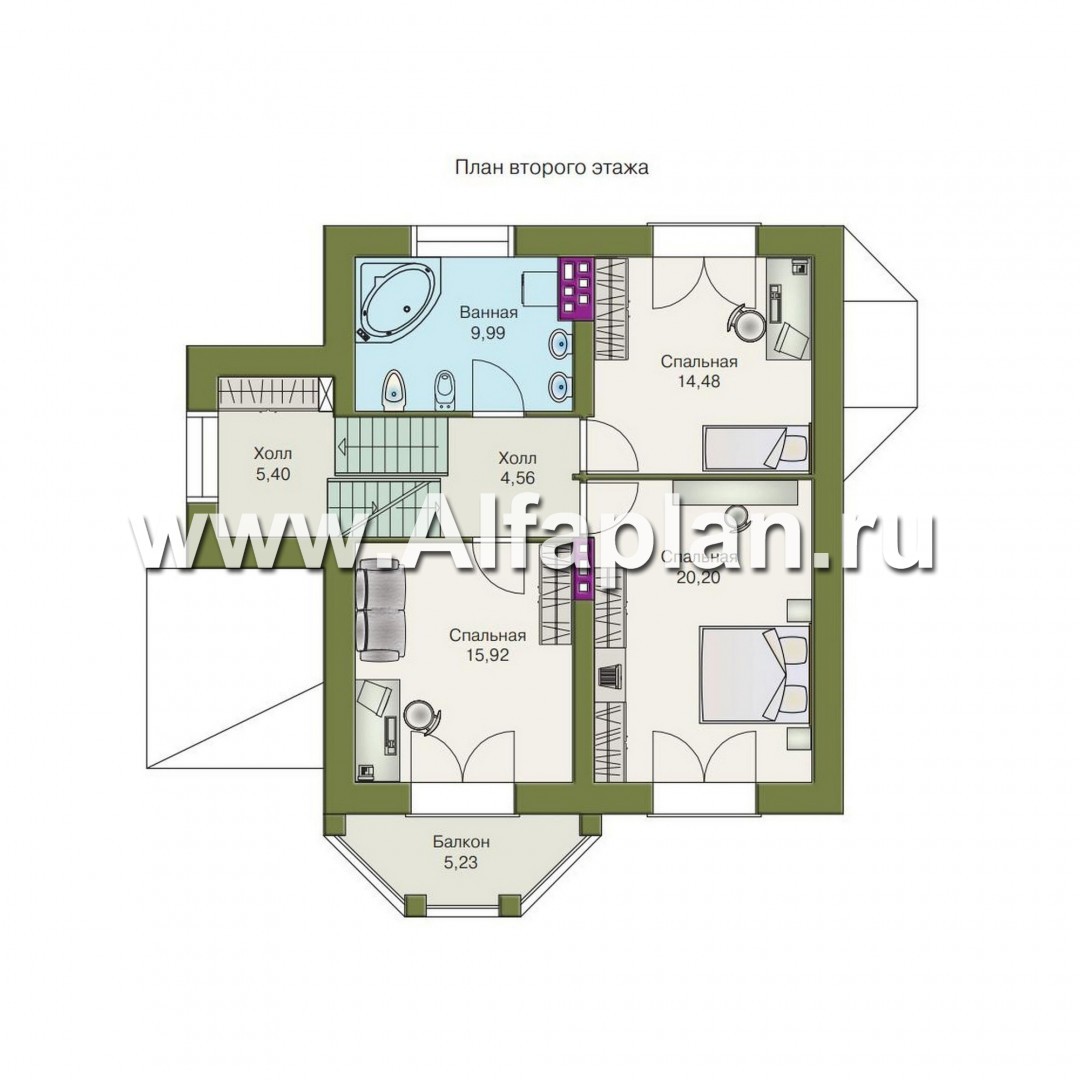

Въезд в гараж расположен в цокольном этаже эркера, в следующем этаже находится  кабинет, а в верхнем – балкон. В цокольном этаже, который находится на уровне земли, расположен гараж, зона SPA с сауной, душевой и комнатой отдыха. Расположенная здесь же котельная имеет свой выход на улицу. Несомненным достоинством первого этажа является наличие жилой комнаты. В проекте она обозначена как кабинет, но может служить гостевой или спальней.  Основным помещением первого этажа  является гостиная, совмещенная со столовой. Это пространство хорошо освещено большими окнами, дополнительный уют гостиной придает размещенный в ней камин. Вход в кухню  из есть холла, также  широкий проем  ведет в нее из гостиной-столовой. Прихожая расположена на промежуточном уровне, из нее можно либо спуститься в цокольный этаж, либо подняться на первый. В мансардном этаже  находятся три спальни и ванная комната. Лестница, ведущая на второй этаж, делит холл второго этажа на две части, что позволяет в одной из них  разместить гардеробную. Одна из спален имеет выход на балкон. Контрастное сочетание цветов отделочных материалов, арочные формы окон делают облик дома выразительным и запоминающимся.

Проект имеет варианты планировки с двумя гаражами - 70А и без гаража - 70В. Так же проектом учтено зеркальное изображение коттеджа, что значительно облегчает работу по выбору места на участке под строение.

Если какие-либо детали этого дома вас не устраивают, помните, что в базе данных нашего сайта (каталоге) размещены проекты домов в большом разнообразии -  более четырех сотен. Проект под номером 70 имеет вариации, среди которых вы обязательно найдете наиболее подходящую, либо отыщите то, что вам нужно в коттеджах совершенно иного плана.



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Александр из города Тверь написал(а) 14.04.2013:

Уже готов цокольный этаж.В этом году ставим оба этажа и кровлю.Проект хороший,но требует больших затрат.Архитектору респект...К этому дому ещё-бы и баньку...

Александр, здравствуйте.
Благодарим за фотографию.
Вашему вниманию целая коллекция бань на нашем сайте, выбирайте. При заказе бани "Альфаплан" скидка 40%.
Алсу из города Альметьевск написал(а) 22.03.2013:

Здравствуйте.Очень понравился проект 70H "Корвет", это то что мне надо.Вопрос: можно ли его построить на участке 16х25?Спасибо.

Алсу, здравствуйте.
Минимальная ширина участка для этого проекта 19.8 м по существующим нормам.
Такой минимальный план участка показан на странице проекта 70В.

Андрей из города Новый Уренгой написал(а) 20.11.2012:

Здравствуйте уважаемые! Вопрос, а можно террасу с проекта 70В привязать к проекту 70Н. Буду заказывать проект 70Н, хочу с террасой. С уважением Андрей.

Андрей, здравствуйте. Мы можем приложить к проекту чертежи по террасе от 70В. Привязывать ее на местности Вам придется самостоятельно.
--
