503E-S «Ясная поляна» - проект двухэтажного дома, планировка со спальней и кабинетом на 1 эт, с эркером и с гаражом на 2 авто

Автор проекта: В. Тарасов
  • Общая площадь дома:278.09 м²
  • Площадь отапливаемых помещений:269.92 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    64 500 ₽
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    15 900 ₽
  • Строительный паспорт проекта    3 500 ₽
  • Разбивочный план вашего участка    7 000 ₽
  • Дополнительная копия проекта    4 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
  • Вариант фундамента - ленточный монолитный глубиной заложения 2,0м    6 500 ₽
Стоимость, дополнительные опции только для проектов Тарасова В.А.:
  • Электронная копия в формате PDF     7 000 ₽
  • Корректировка Паспорта проекта
    (в зависимости от пожеланий)
    По дог.
  • Корректировка конструкций дома
    (в зависимости от пожеланий)
    По дог.
  • Разработать скрытые алюминиевые роллеты (опция, отдельный альбом - возможность уточнить у консультантов)    1 ₽
Заказать проектПоложить в мои желания
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:

Строить легче с проектом от  "АЛЬФАПЛАН" потому, что у нас подробные строительные чертежи.  Смотрите ВИДЕО, читайте на странице  Состав проекта дома.

Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. проекты домов требуют Привязки к конкретному участку строительства (внизу страницы).

.

Общая площадь дома 278.09 м²
Площадь гаража 49.63 м²
Общая площадь дома, без гаража 228.46 м²
Площадь мансарды 63.47 м²

«Ясная поляна» - проект двухэтажного дома, планировка со спальней и кабинетом на 1 эт, с эркером и с гаражом на 2 авто - технические характеристики

Тип фундамента монолитная ж/б плита
Тип наружных стен газо(пено)бетон/кирпич
Тип внутренних несущих стен кирпич
Тип перекрытий монолитная ж/б плита
Тип кровли битумная черепица
Наружная отделка стен лицевой кирпич, декоративная штукатурка
Наружная отделка цоколя облицовочный камень
Гараж Гараж на 2 авто/Гаражные ворота ALUTECH (реклама: ООО "Алютех-М")
Ширина 25 м
Длина 13 м
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Описание проекта

Этот проект отличается от  вариантов 503А и 503В наличием большого гаража на 2 машины. Коттеджи со сложными, эклектичными фасадами – не просто дань моде. Это и отличный способ прижать постройке уникальные, узнаваемые черты, и возможность оптимизировать внутреннюю планировку. В случае с представленным здесь проектом дома обе задачи блеском решены.

В облике этого дома из кирпича (газо-, пенобетона) удачно совмещено большое количество примечательных деталей. Особенно отметим окна, различающиеся размерами и разверткой, внешние сваи, а также эркеры – в том числе эффектную многогранную конструкцию на главном фасаде. Интересно выглядит массивная кровля сложной формы, подчеркивающая асимметричность фасадных элементов.

Проектом кирпичного (пено-, газобетонного) дома предусмотрено три этажа, в том числе жилая мансарда. На первом этаже, по традиции, разместилась гостевая зона, которая представлена смещенной к главному фасаду гостиной-кухней-столовой. Кроме этого, на этаже нашлось место для приватных помещений. Это кабинет, в который можно попасть из гостиной, а также смежная с ним гостевая комната с собственной небольшой гардеробной.

Проектом предусмотрен теплый гараж на два автомобиля. Со стороны дворового фасада к гаражу примыкает сообщающееся с ним подсобное помещение, оборудованное собственным выходом. При желании можно заказать проект дома из кирпича (пено-, газобетона) без гаража (503A) или с гаражом на один автомобиль (503В).

Вариантов планировки второго этажа существует два. Согласно первому, все пространство предполагается отдать под приватную зону – три спальни. При этом одно из помещений оборудуется камином, собственной просторной гардеробной и выходом на балкон.

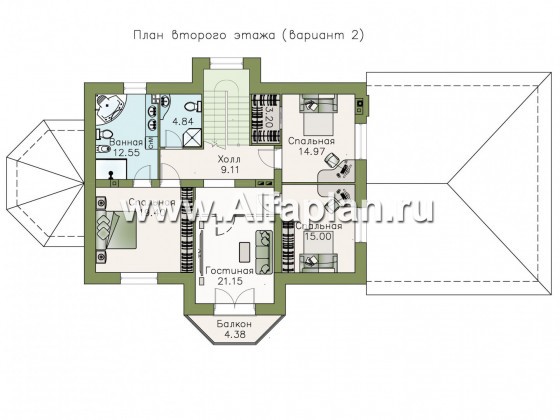

Согласно второму варианту, площадь спален уменьшается, гардеробная ликвидируется, а на освободившемся пространстве обустраивается малая гостиная. Роль родительской спальни отводится помещению со стороны правого фасада: оно располагает большей площадью и собственной ванной комнатой. Кроме того, на этаже предусмотрен санузел общего пользования.

Мансардный этаж этого кирпичного (газо-, пенобетонного) дома в основном отдан под бильярдную. Площадь этого помещения позволяет разместить там 9-футовый стол и уголок отдыха. Кроме того, в мансарде разместились просторное подсобное помещение, а также санузел.

Комментарии 2

  • Лабытнанги

    Вопрос по проекту 503E А высота дома сколько?

    Вячеслав, здравствуйте.
    Высота дома в коньке - 10.660 м, отметка земли - -0.6 м.
    Полная высота дома от уровня земли получается 11.2 м.
    Ответ на комментарий
  • Новосибирск

    Хороший проект, только вот нет выхода в гараж из дома.

    Руслан, добрый день,

    действительно, планировка дома не предусматривает возможность входа в гараж из дома. Если наличие входа имеет решающее значение, предлагаем Вам рассмотреть несколько альтернативных вариантов: 506Е https://www.alfaplan.ru/catalog/item_5911, 98Е https://www.alfaplan.ru/catalog/item_5939/, 96Е https://www.alfaplan.ru/catalog/item_5908.

    Ответ на комментарий
