15B «Дом светлячка» - проект двухэтажного дома, с мансардой и с эркером, из блоков, квадратный в плане

Автор проекта: В. Тарасов
  • Общая площадь дома:162.1 м²
  • Площадь отапливаемых помещений:288.6 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    По дог.
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    По дог.
  • Разбивочный план вашего участка    7 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
Заказать проектПоложить в мои желания
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:

Строить легче с проектом от  "АЛЬФАПЛАН" потому, что у нас подробные строительные чертежи.  Смотрите ВИДЕО, читайте на странице  Состав проекта дома.

Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. проекты домов требуют Привязки к конкретному участку строительства (внизу страницы). В случае применения фундамента на сваях необходимы инженерно-геологические изыскания и привязка фундамента.

.

Общая площадь дома 162.1 м²
Площадь гаража 21.5 м²
Общая площадь дома, без гаража 140.6 м²
Площадь цокольного этажа 77.7 м²
Площадь дома, с цокольным этажом 239.8 м²

«Дом светлячка» - проект двухэтажного дома, с мансардой и с эркером, из блоков, квадратный в плане - технические характеристики

Срок готовности готовность - по запросу
Тип фундамента сборные ж/б плиты 42.5 м³   15.0(B15) и блоки
Тип наружных стен бетонные камни 69 м³
Тип внутренних несущих стен бетонные камни
Тип перекрытий по деревянным балкам
Тип кровли металлочерепица 169.3 м²
Наружная отделка стен лицевой кирпич, декоративная штукатурка 175.0 м²
Наружная отделка цоколя облицовочный камень
Гараж Гараж на 1 авто/Гаражные ворота ALUTECH (реклама: ООО "Алютех-М")
Ширина 9 м
Длина 9 м
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Описание проекта

В основу плана дома положен квадрат 9 на 9 метров. Пирамидальная кровля и полукруглые эркеры наделяют дом неповторимым внешним видом. Световая архитектура дома эффектна в темное время суток, когда в доме зажжено искусственное освещение.

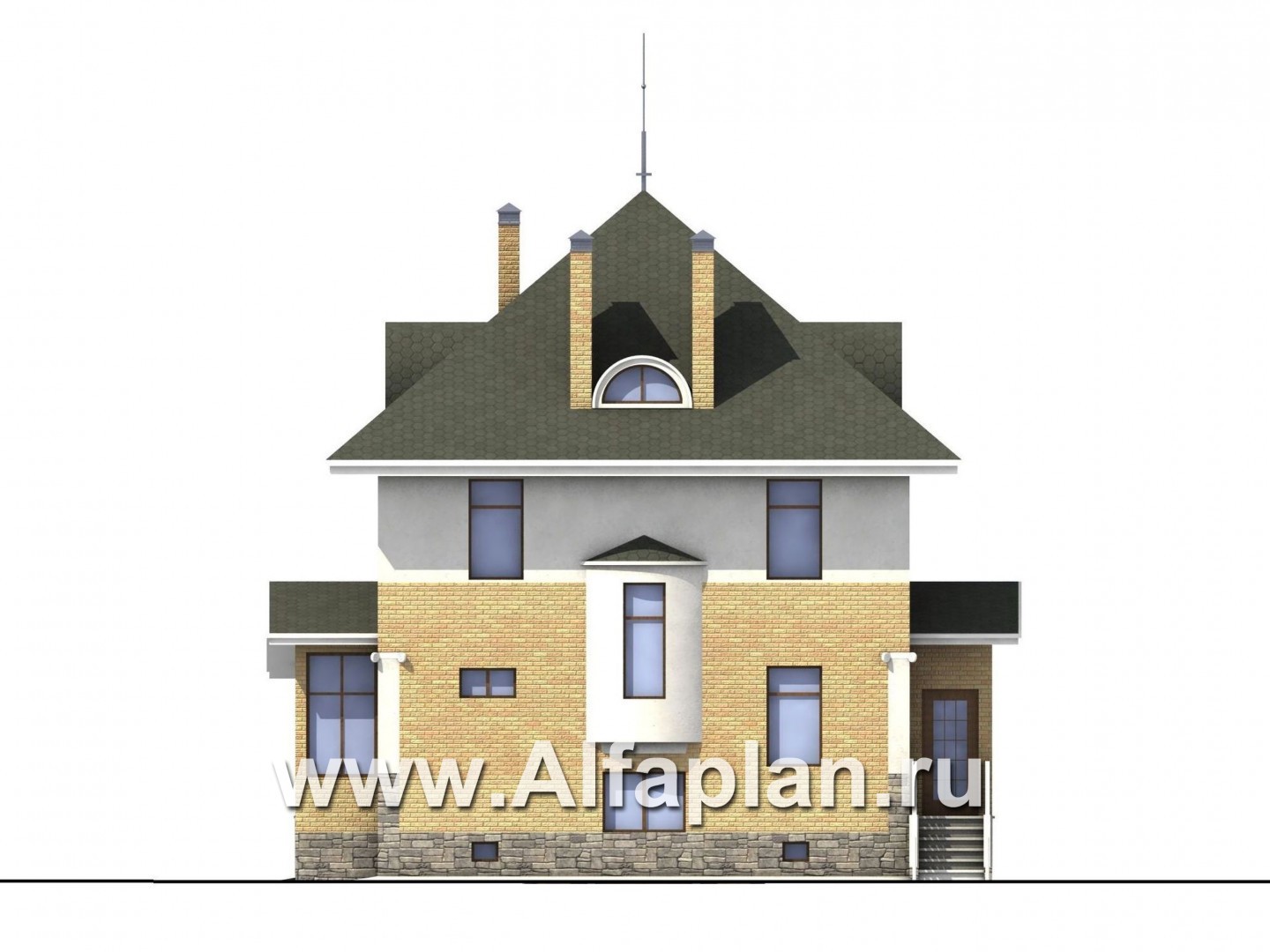

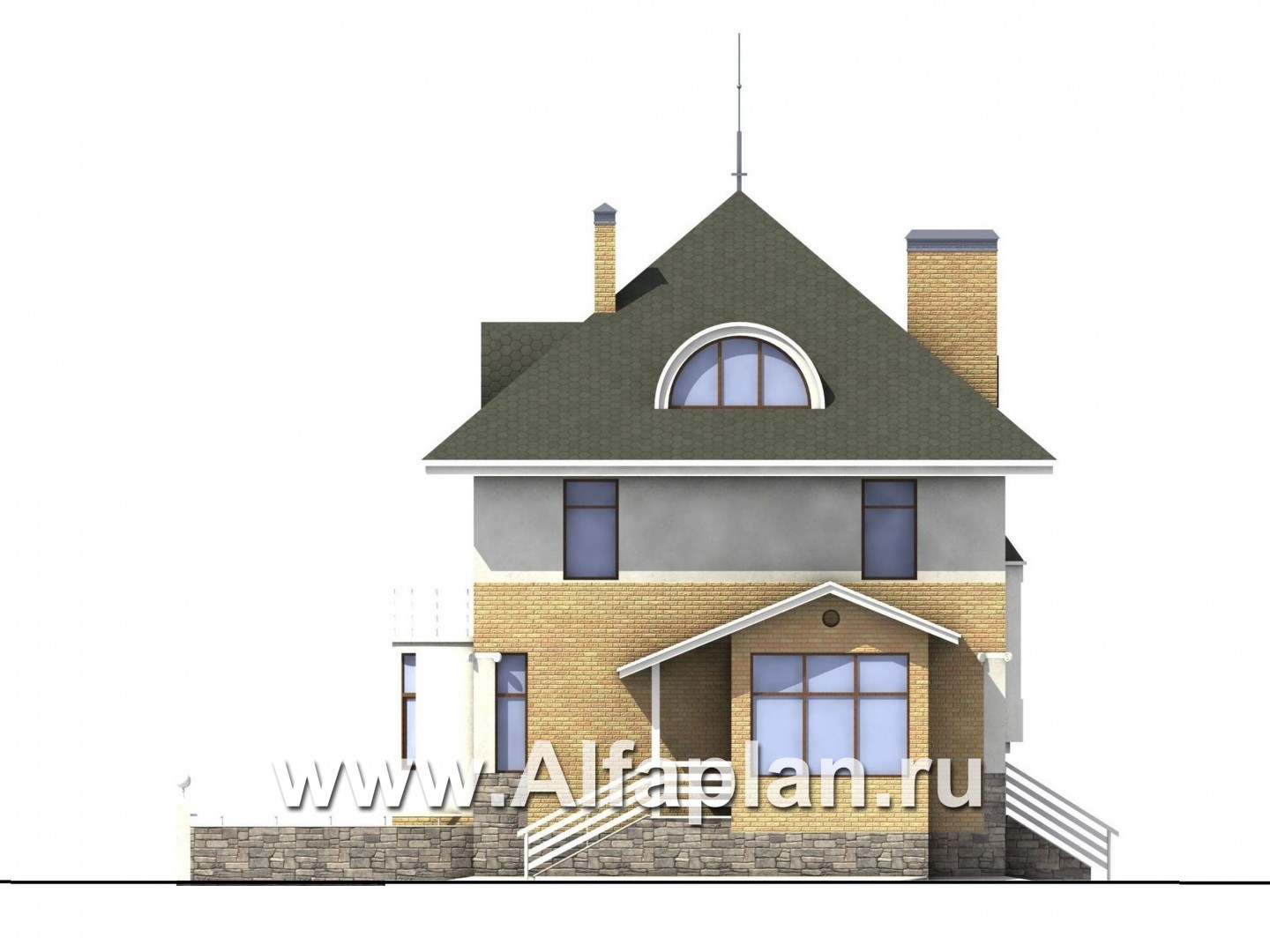

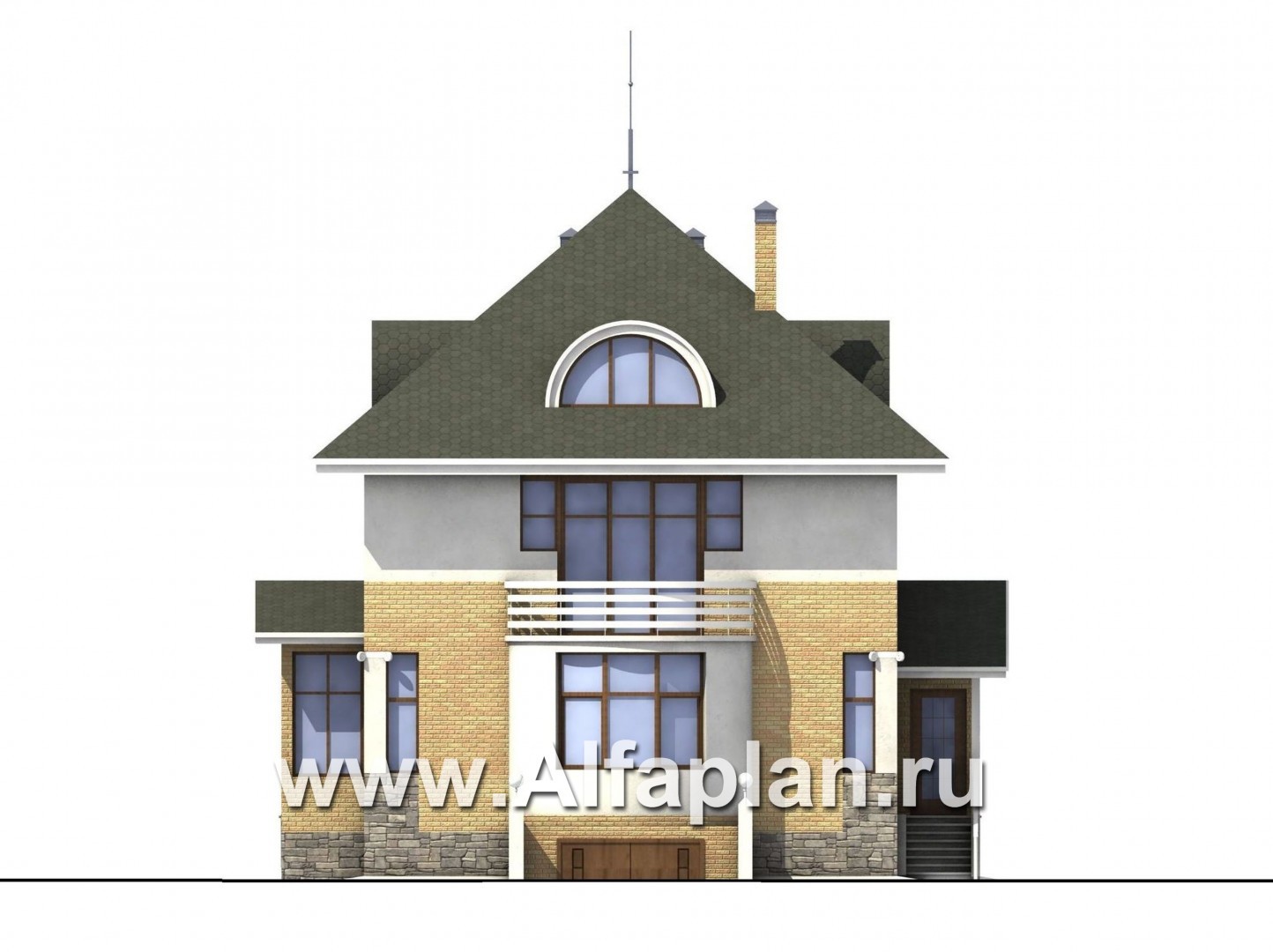

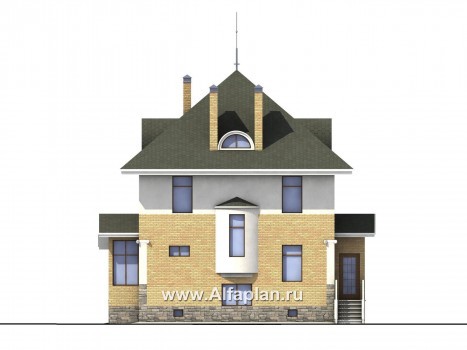

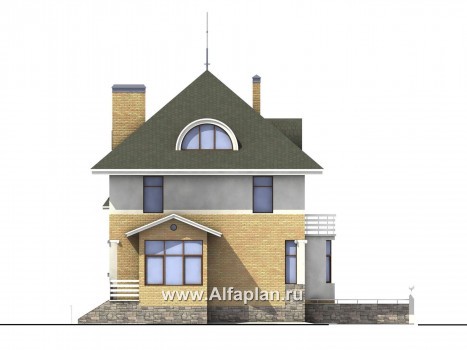

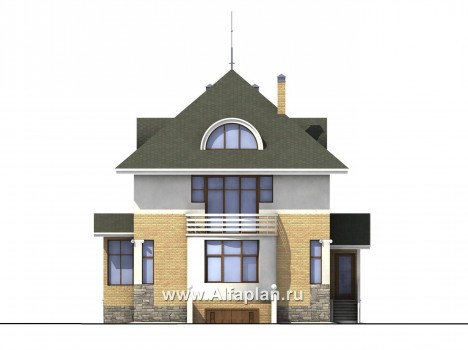

В основу плана дома положен квадрат 9 на 9 метров. Пирамидальная кровля и полукруглые эркеры наделяют дом неповторимым внешним видом. Дизайн экстерьера дома радует глаз  эксцентричностью концепции стиля дома, что придает общую облегченность конструкции. Такие дама, будь это кирпичные дома или блочные, придуманные в подобной концепции, конечно же, притягивают. Благодаря тому, что гараж располагается внутри цокольного помещения, дом выглядит компактным и завершенным. Углы дома оформлены колоннами, что  выгодно отличает этот дом от других проектов. Четырехскатная форма крыши дала возможность расположить окна мансардного помещения с каждой из сторон. Высокая, четырехскатная крыша всегда будет элементом внешнего комфорта здания, а имеющиеся здесь большие, полукруглые окна мансарды, увеличивают этот внешний комфорт.

Световая архитектура дома эффектна в темное время суток, когда в доме зажжено искусственное освещение. Планировочным центром дома является холл каждого этажа, из которого можно попасть на лестницу и в любую комнату дома. Ясность и прозрачность такой структуры позволяют легко охватить всю пространственную организацию дома. Высота помещений первого и второго этажей - 3 метра.

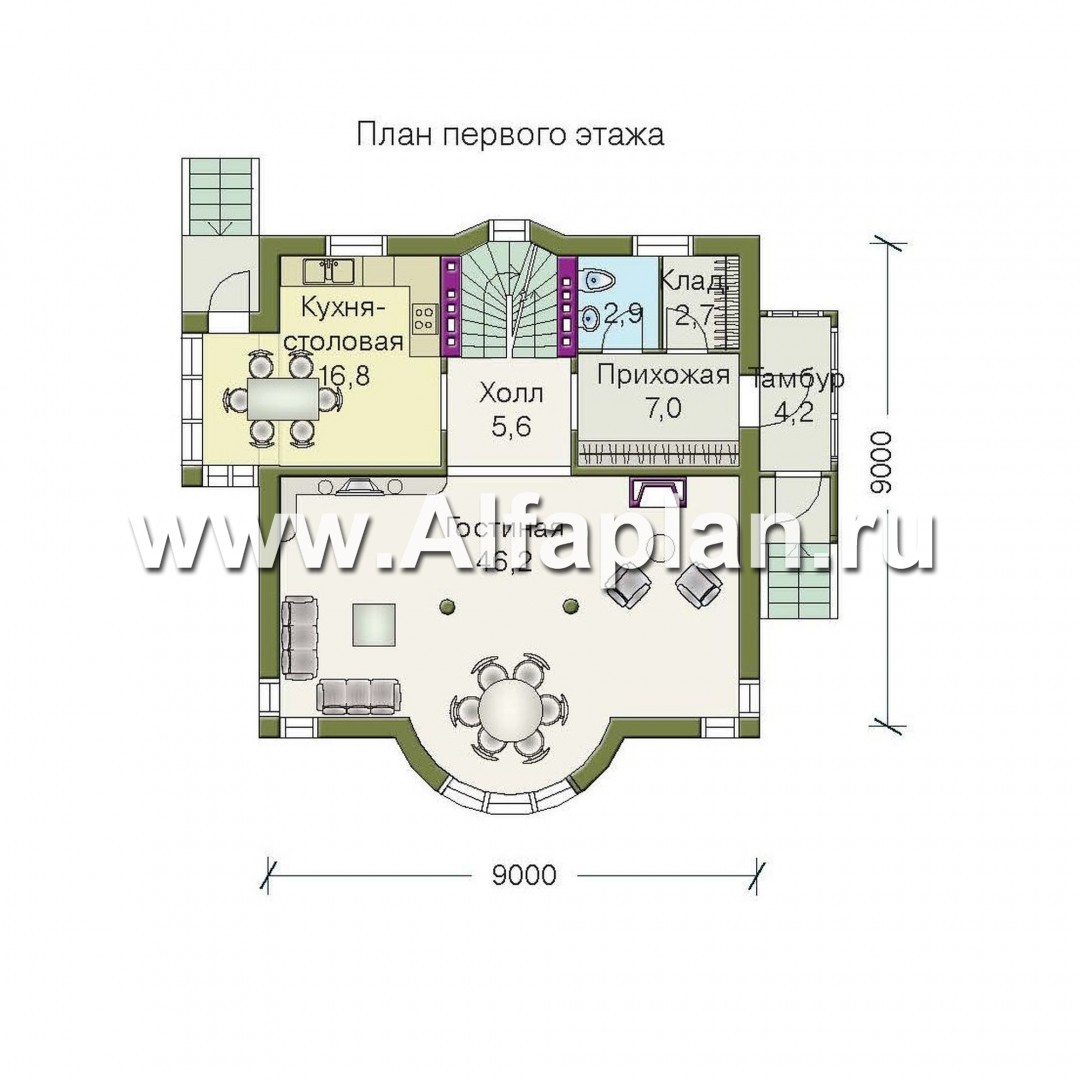

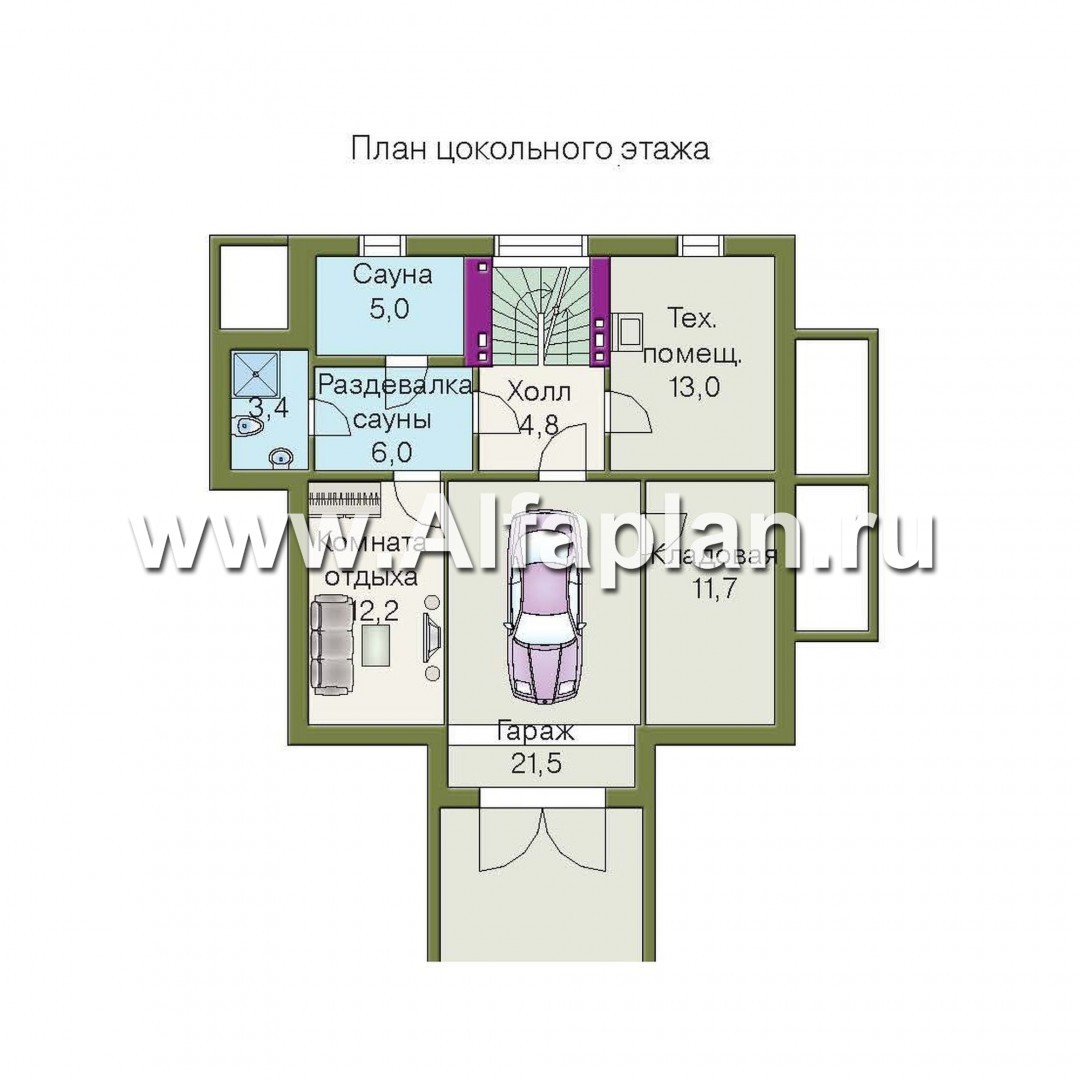

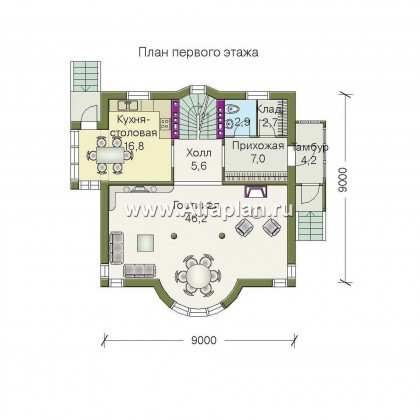

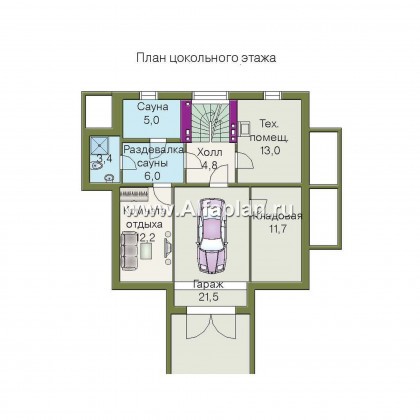

В цокольном этаже дома, кроме гаража, который находится в центре, располагаются: комната отдыха, раздевалка сауны, сама сауна, техническое помещение и кладовая. На первом этаже большая гостиная является жизненным ядром дома. В гостиной выделена круглая площадка в эркере, которая украшается колоннами и где предусмотрено место для круглого стола. Также в гостиной расположен камин. Это помещение символизирует в интерьере "беседку" в доме. Холл первого этажа имеет один выход в кухню-столовую, а второй – напротив, ведет в прихожую, имеющую смежную стену с кладовой и санузлом.

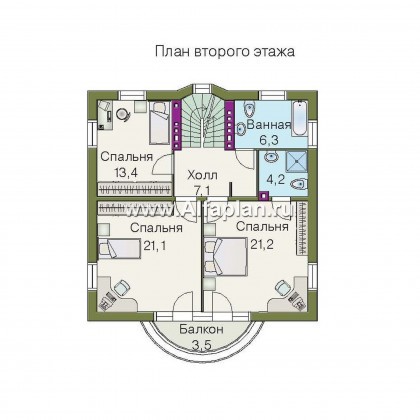

Также важно то, что для удобства на первом этаже имеются два входа в дом. Первый – с фасадной части дома, ведущей в тамбур и далее - в прихожую, а второй – со стороны кухни-столовой. Второй этаж этого дома полностью отводится под спальни. Он имеет три спальные комнаты, две из которых выходят на балкон, расположенный с фасадной стороны здания, третья  спальная расположена над кухней-столовой первого этажа. Дополняет планировку втрого этажа ванная комната и санузел. В мансарде под пирамидальной кровлей расположено большое помещение для отдыха и хобби.

Если, рассмотрев этот проект, вы сочли его не подходящим для вас, то тогда зайдите в общий каталог проектов сайта alfaplan.ru. В каталоге имеются самые разные проекты домов, среди которых непременно будет подходящее для вас жилище.



Комментарии 12

  • Москва
    Добрый день! Какова стоимость внесения планировочных изменений, таких как отказ от второго выхода/крыльца на кухне, зеркальный поворот относительно вертикальной оси планировки второго этажа, отказ от сауны/перепланировка цокольного этажа?
    Ответ на комментарий
  • Днепропетровск

    Здравствуйте! Подскажите, пожалуйста, какие из внутренних стен дома (особенно интересует цоколь) являются несущими?

    Юлия, здравствуйте.
    Несущими являются наружные стены дома и внутренняя горизонтальная на плане стена (к которой примыкает камин).

    Ответ на комментарий
  • Дом классный. Но без лифта никак.

    Ответ на комментарий
  • Челябинск

    Здравствуйте. В кратком описании сказано, что перекрытия между этажами и цокольного этажа по деревянным балкам. Вариант перекрытия этажей плитами перекрытий или монолитно-заливным возможен?

    Сергей, здравствуйте. Заменить деревянные перекрытия на монолитные или сборные из плит можно. Такой вариант Вам могут выполнить строители, может разработать наш конструктор.Стоимость разработки одного перекрытия 12 000 рубл.

    Ответ на комментарий
  • Омск

    Здравствуйте. Подскажите пожалуйста у вас гараж под мальнькую машинку?Судя по размеру рисунка мой пятиметровый параход не влезет туда.И ещё насчёт водоотвода от гаража,вы проектируете его или это головная боль заказчика?А так поект очень хороший!

    Сергей, здравствуйте. Размеры гаража в чистоте - 3.6 х 6.0 м. Так, что Вы сами можете оценить, поместится ли Ваша машина.

    Ответ на комментарий
  • Донецк

    Здравствуйте! Проект понравился, но смущает въезд в гараж. Какая система водоотлива у ворот гаража. Ведь при обильном дожде под домом будет бассейн. Может необходимо сооружать крышу или водоотливные каналы. Еще вопрос: Какая для этого проекта должна быть глубина канализационного канала относительно нулевой отметки, чтобы функционировал туалет в цокольном этаже?

    Сергей, здравствуйте.
    Гараж в цокольном этаже это всегда определенная зона риска. Такое решение требует целого ряда дополнительных мероприятий. В проекте предусмотрена гидроизоляция и пола гаража и стен цокольной части. Водоотвод выполняется по месту. Выпуск канализации по проекту на отметке -.-3.06 м.

    Ответ на комментарий
  • Новосибирск

    Добрый день! Подскажите пожалуйста, возможно ли убрать колонны или они несут какую-то функциональную нагрузку?

    Наталья, здравствуйте.
    Колонны - это конструктивный элемент и отказаться от них нельзя.

    Ответ на комментарий
  • Киев

    Здравствуйте. Меня поставили в тупик бетонные камни... А можно ли строить такой дом из пено(газо) бетонных блоков?

    Елена, здравствуйте.
    Бетонные камни можно заменить на газобетонные или пенобетонные блоки. Мы к проекту прилагаем специально подготовленное информационное письмо по этому поводу. Проект разрабатывался в начале 2000 годов, когда газобетон не был так широко распространен, и в документацию закладывались бетонные камни Меликон Полар.

    Ответ на комментарий
  • Зеленогрск

    Здравствуйте. Можно ли вместо цокольного этажа сделать дополнительный этаж, т.е. Он - первый, а соответственно другие на единицу выше. Т.е. четыре этажа. Другие проекты не подходят посмотрели все. Этот подходит согласно земельного участка и членов семьи и очень понравился. В других проектах нет таких красивых и светлых мансард. До этого смотрели 36 Е, но он совсем не оставляет нам места. С уважением к вам Марго.

    Марго, здравствуйте.
    Мы не проектируем четырехэтажные дома и  за такую корректировку не возьмемся.

    Ответ на комментарий
  • Москва

    Здравствуйте. Возможно ли вместо гаража чтобы был бассейн.

    Дмитрий, здравствуйте.
    Существуют два варианта: 1. бассейн заглублен, зеркало воды находится на уровне пола. Такой вариант требует проверки грунтовых условий под домом, и серьезной переработки проекта. За такую корректировку документации мы не возьмемся.2. бассейн стоит на запроектированном фундаменте, на полу с поднятыми бортами и зеркалом воды (большая купель - такие продаются сейчас готовые). Такой вариант можно исполнить самостоятельно, без корректировки существующего проекта, подключив к работе фирму - поставщика технологического оборудования.

    Ответ на комментарий
  • а возможно ли сделать такой проект только без цоколя

    Здравствуйте, Илья. Такой же проект без цоколя, это проекты 36А https://www.alfaplan.ru/catalog/item_359/ и 36Б

    https://www.alfaplan.ru/catalog/item_358/

    Ответ на комментарий
