111A 3D

"Классика"- двухэтажный особняк с эркером и навесом для машины

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
167.40153.2488.20
Площадь гаража - навеса, м2
25.7 (не включена в Общую площадь)
Площадь гаража - навеса, м2
25.7 (не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)34900

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - ЛЕНТОЧНЫЙ из сборных Ж/Б блоков с глубиной заложения 1м60см5000
Вариант перекрытий - из сборных Ж/б плит5000

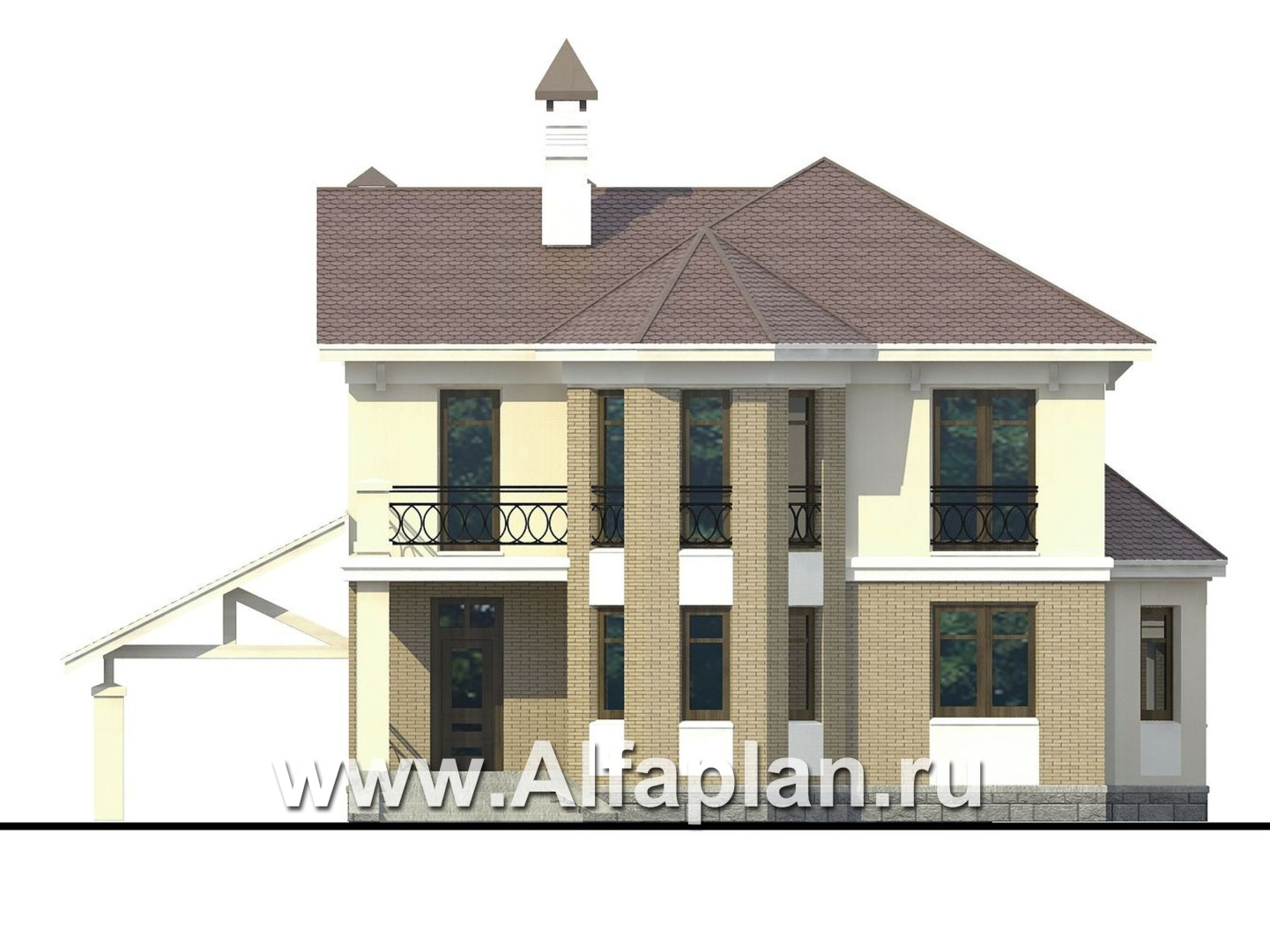

Вид спереди
Вид спереди

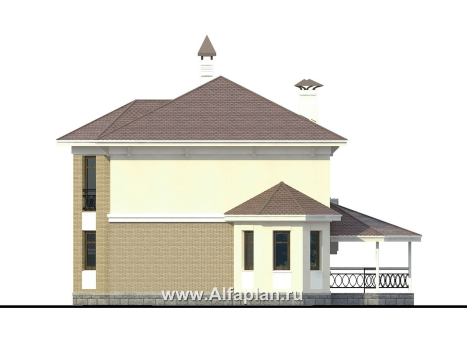

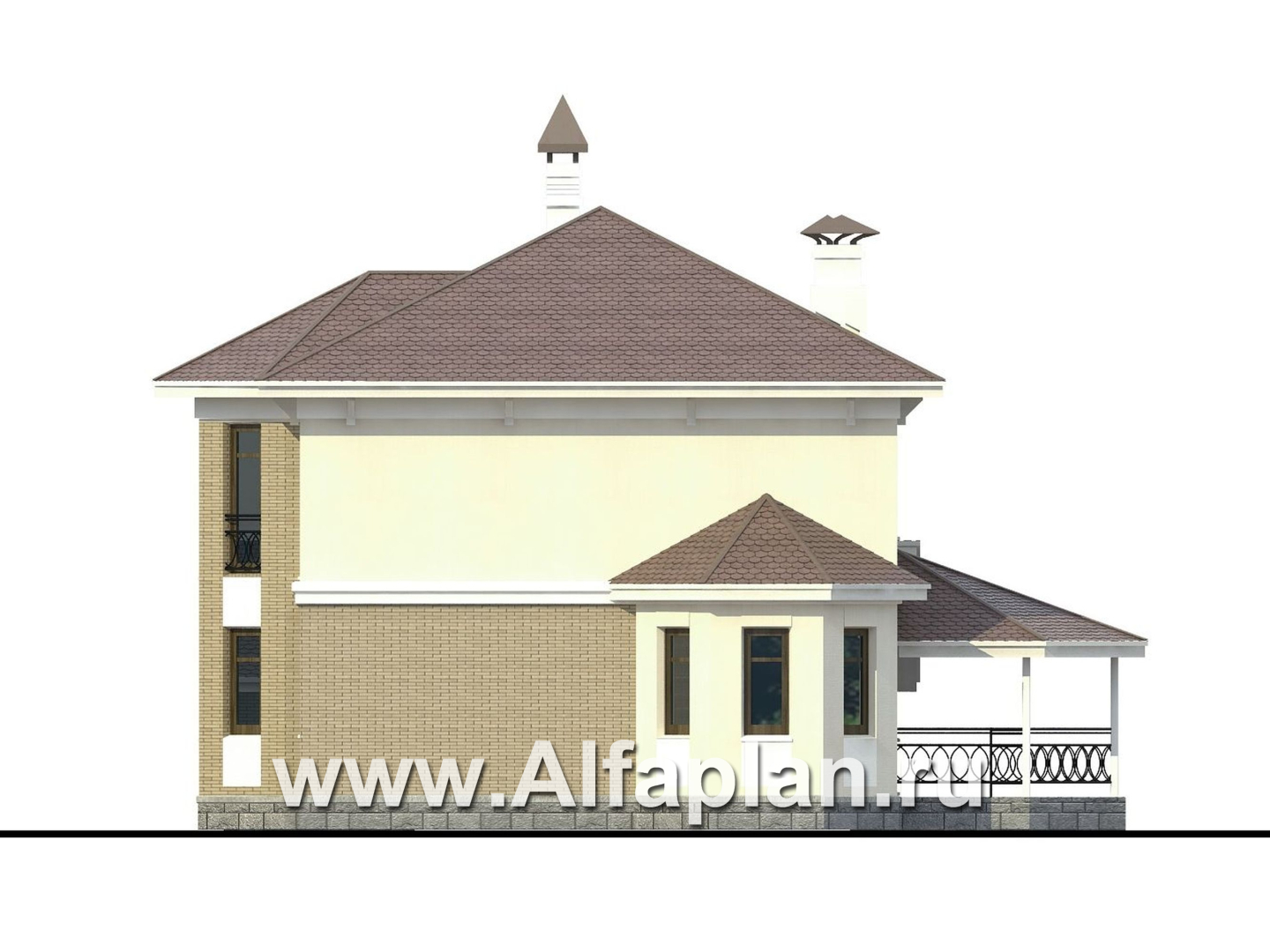

Вид справа
Вид справа

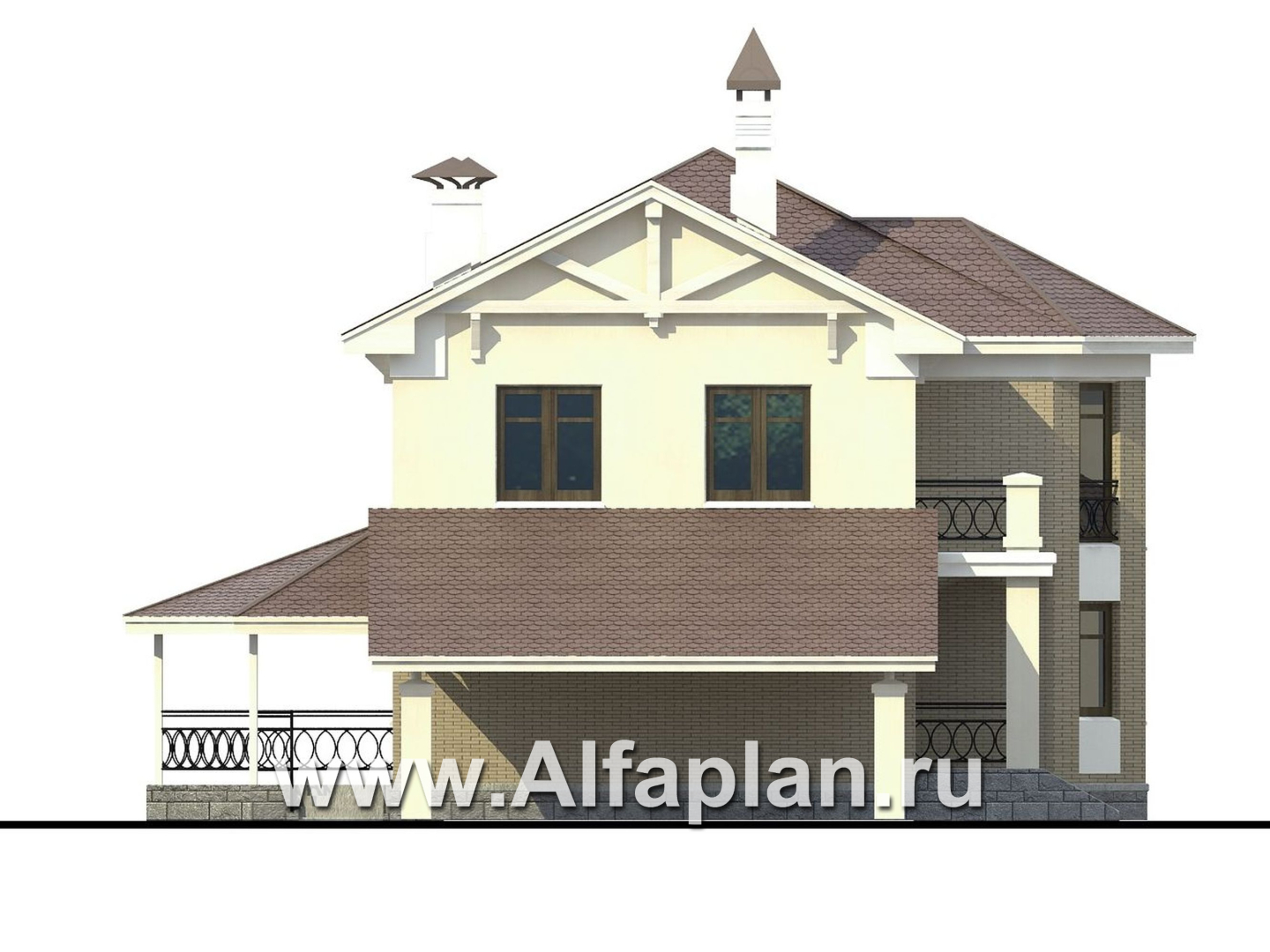

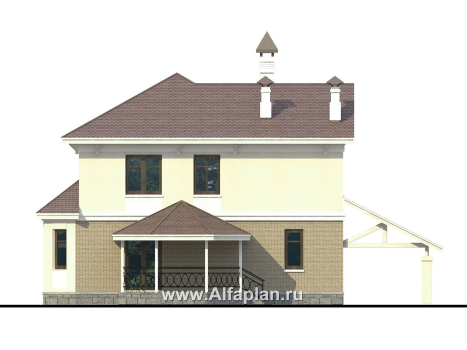

Вид сзади
Вид сзади

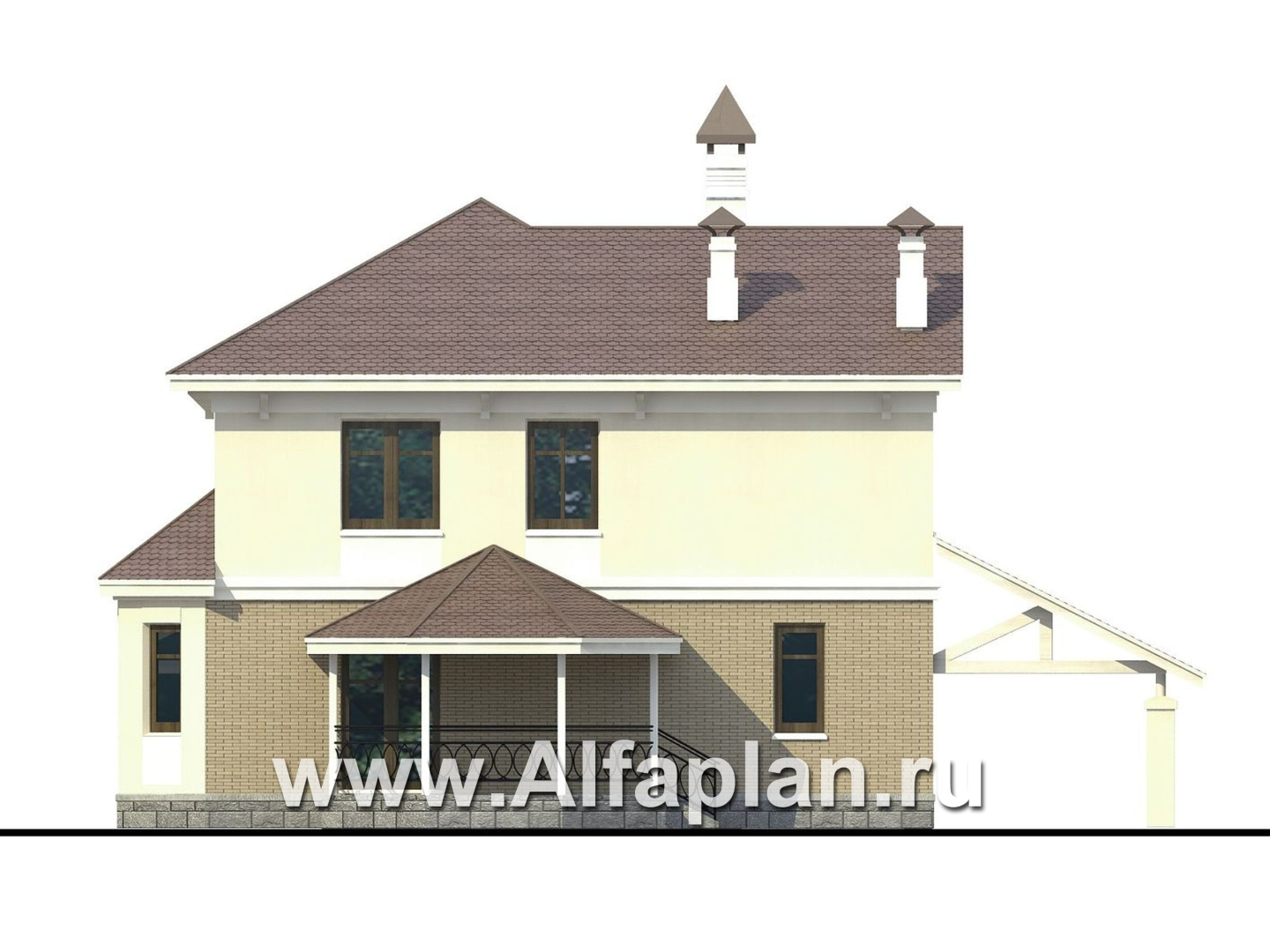

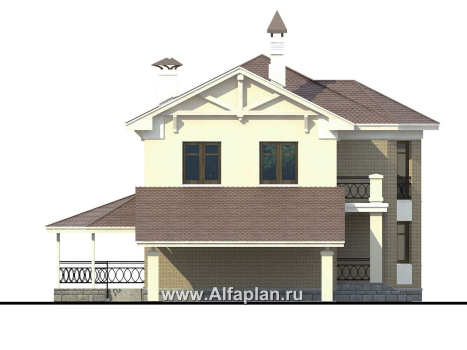

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

37.5  м3
Тип наружных стенгазобетон или кирпич (альтернативно)

76.0/75.0  м3
Тип внутренних стенкирпич

17.0  м3
Тип перекрытиймонолитные ж/б над 1-мы и 2-ым этажами

15.2 + 15.1  м3
Тип кровлибитумная черепица

227.7  м2
Наружная отделкалицевой кирпич, декоративная штукатурка

146.0/122.0  м2
Наружная отделка цоколяоблицовочный камень

Габаритные размеры домабез навеса и крылец

13.0х11.2  м
Высота домаот уровня пола первого этажа

9.26  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

3.0  м
Мощность котлас бойлером горячей воды

40 кВт
Утеплительминеральная вата

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Валерий из города Москва написал(а) 24.12.2016:

Вопрос по проекту 111A Добрый день! Скажите, пожалуйста, есть ли вариант проекта 111A c террасой вдоль всей задней стены дома, в т..ч. проект фундамента для нее (м.б. формой не полукруга, а прямоугольника))? Предусмотрен ли в проекте погреб? Спасибо.

Валерий, здравствуйте.
вариант проекта с террасой вдоль всего заднего фасада можно разработать в Паспорте проекта за очень небольшую доплату. Реализация такого варианта для строителей проблемы не составит. В проекте предусмотрена монолитная ж/б плита, в том числе и под террасой. В случае увеличения площади террасы, увеличивается и площадь и размеры ж/б плиты. Подробнейшие чертежи рабочего проекта позволяют это делать без проблем. У нас есть типовой проект погреба разработан для плитного фундамента. Это альбом из 4 листов формата А3. Размеры погреба в осях 3.6 х4.2 м, глубиной 1.85 м. В погреб предусмотрен лаз и выдвижная лестница.В проекте изображен план, разрез, сечение, схема армирования, спецификация на бетон и арматуру.Можно применить без изменений, можно адаптировать под конкретно Ваши условия ( изменить площадь, глубину) и расположить в удобном месте плана.Обычно погреб располагается рядом с лестницей, лаз в погреб — под лестничным маршем.

Пример расположения погреба на плане можно посмотреть в проекте 102А на сайте.

Ульяна из города Караганда написал(а) 15.06.2016:
Здравствуйте ,подскажите высоту конька.и угол крыши где двускатка и пальмовая части.
Юлия из города Киров написал(а) 07.05.2016:

Вопрос по проекту 111A: Здравствуйте, мне безумно понравился этот проект (если буду строить, то без навеса под гараж). Меня устраивает все от и до, но мне необходима небольшая спальня на первом этаже.Что можно придумать? Может быть возможно тех. помещение вынести отдельно (пристроем к дому), а вместо него сдвинув перегородку сделать спальню? Или может быть есть другие варианты решения этой задачи? Заранее спасибо...

Здравствуйте, Юлия!
Если использовать тех. помещение в качестве спальни, можно установить генераторную, как отдельно стоящую на участке - проект 284Т - http://www.alfaplan.ru/catalog/item_2029/. Также можно выделить помещение в зоне гостиной. Или рассмотреть другие проекты с предусмотренной комнатой на 1ом этаже, таких в нашем каталоге также много.
