111AC

"Классика плюс" - классический особняк с цокольным этажом

Дополнительные изображенияФотогалерея Зеркальный вариант проекта

общая площадь дома, м2жилая площадь дома, м2
174.30106.33
Общая площадь, включая цокольный этаж, м2 Общая (отапливаемая) площадь цокольного этажа, м2 Площадь гаража - навеса, м2
247.6679.9726.9 (не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)39000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант перекрытий - из сборных ж/б плит над всеми эатжами5000

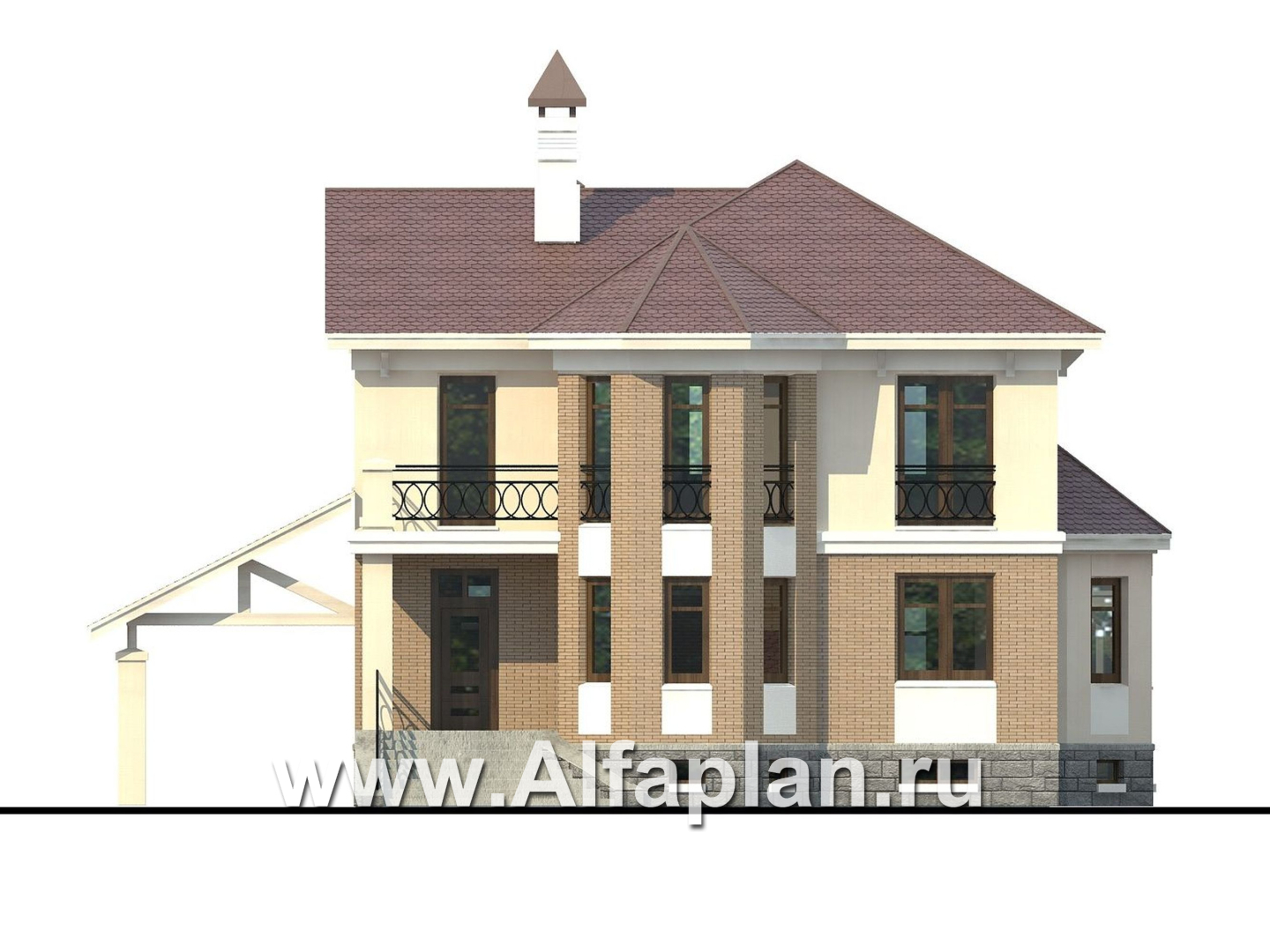

Вид спереди
Вид спереди
Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

71.3  м3
Тип наружных стенкирпич или газобетон (альтернативно)

93.0/75.0  м3
Тип внутренних стенкирпич

28.0  м3
Тип перекрытиймонолитные ж/б над первым и вторым этажами

15.2 + 15.1  м3
Крышастропильная конструкция

Тип кровлибитумная черепица

232.3  м2
Наружная отделкалицевой кирпич

146.0  м2
Наружная отделка цоколяоблицовочный камень - 43.1 м2

Высота домаот пола 1-го этажа

9.760  м
Высота цокольного этажаот пола до потолка

2.5  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

3.0  м
Высота мансардного скосанет

Утеплительминеральная вата


Проект  представляет двухэтажный загородный дом  с цокольным этажом. По главному фасаду  располагается  массивный  эркер, слева к дому примыкает  навес  для  автомобиля. Данный  проект  привлечет внимание заказчиков,  которые  ценят в первую очередь надежность  и удобство.   "Спокойная" архитектура,  классические элементы декора: карнизы, кронштейны, решетки ограждений создают ощущение стабильности и незыблемости  традиций.  Несомненным украшением главного фасада является эркер, проходящий  через оба этажа. Большие вертикальные  окна прекрасно освещают внутренние помещения. Главный вход находится  в левой  части  строения. Ступеньки входа и цоколь дома отделаны  облицовочным камнем. Мощная колонна, являющаяся опорой балкона второго этажа, повторяется  в опорах навеса для гаража. Это только подчеркивает надежность всего строения. Что же касается строительства наружных стен проекта 111АС, то здесь проектировка предусматривает возможность альтернативного строительства – можно использовать как кирпич, так и газобетонные блоки, так что коттедж 111АС можно отнести в условную категорию «кирпичные и газобетонные дома».

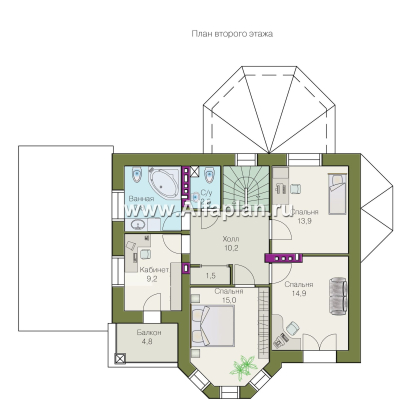

Проектом предусмотрены два полноценных по высоте этажа и цокольный этаж, в котором основное место занимает зона SPA.  В прихожей  есть гардеробная  и техническое помещение, где находится  котельная. Из прихожей широкий дверной проем ведет в холл. Здесь расположилась лестница на второй этаж и санузел. Основные помещения   первого этажа - это  гостиная и кухня - столовая. Кухня-столовая напрямую связана с  крытой террасой. Отличное место для отдыха  на свежем воздухе за чашечкой  чая. Гостиная занимает достаточно большую площадь, а окна эркера и угловой камин  придают ей тепло и уют. Обеденная зона столовой также удачно разместилась в пространстве эркера. На втором этаже находятся  три спальни,  небольшой кабинет, ванная комната и санузел. Выход на балкон проходит из кабинета, который в случае необходимости  вполне может служить дополнительной спальной комнатой. Из холла на чердак ведет лаз с выдвижной лестницей. Чердак по проекту не эксплуатируется. Следует напомнить, что данный проект имеет объемный просмотр внутренних помещений, а также зеркальное изображение дома с поэтажной планировкой.

Если вы ищите нечто отличное от коттеджа 111АС, заходите в наш каталог и там найдете проекты домов в большом разнообразии.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Людмила из города Mедынь написал(а) 20.09.2016:

Вопрос по проекту 111AC Здравствуйте! Меня интересует можно ли где нибудь посмотреть проекты бани, беседки и гаража , которые Вы предлагаете к этому проекту?

Здравствуйте, Людмила!

Все, так называемые малые формы (бани, гаражи, беседки), разработанные в нашей студии,  лаконичны по дизайну и любой из этих проектов гармонично дополнит архитектурный ансамбль Вашего участка. Для создания единого стиля используйте общую для всех объектов цветовую гамму и отделочные материалы, например, как показано на картинке 111В -  http://www.alfaplan.ru/catalog/item_5547/?action=apply_filter

При одновременном заказе проекта коттеджа и малых форм, предоставляются скидки: на проект коттеджа 10%, на малые формы - 30%.

София из города Екатеринбург написал(а) 22.07.2016:

Добрый день!возможна постройка из несъемной опалубки?

София, здравствуйте,

Проект рассчитан на строительство из газобетона или кирпича (пустотного) альтернативно. Все спецификации, узлы, детали, сечения выполнены из расчета на эти материалы. Если строительная компания, специализирующаяся на домостроении из несъемной опалубки, возьмется за строительство по такому проекту — строительство будет возможным. За переработку рабочей документации под эту технологию мы не возьмемся. На наш взгляд, заметного удешевления строительства при применении несъемной опалубки не достигается, так как речь идет об экономии практически только при возведении стен, а сами стены в общей стоимости дома - не более 15-20% (есть еще фундамент, стропила и кровля, окна и двери, инженерные системы, отделка).
Елена из города Омск написал(а) 12.06.2013:

Здравствуйте, мне понравился ваш проект с цокольным этажом, хотелось бы узнать примерную стоимость постройки без отделки. Заранее спасибо.

Елена, здравствуйте.
Мы не даем оценок стоимости строительства по проектам, так как стоимость строительства может существенно отличаться 1) в зависимости от строителей (фирма, бригада, так называемый, хозспособ), 2) в зависимости от местных особенностей, применяемых строительных материалов. Можем Вам только сказать, что в Петербурге коробка дома — то есть без инженерных систем и внутренней отделки-будет стоить в строительной фирме 25-30 тыс. рубл.
