111B 3D

"Классика"- двухэтажный особняк с эркером

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
172.80153.2488.20
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)34900

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - ЛЕНТОЧНЫЙ из сборных Ж/Б блоков с глубиной заложения 1м60см5000
Вариант фундамента - ленточный монолитный с глубиной заложения 1,5м5000
Вариант перекрытий - из сборных Ж/б плит5000

4.86113

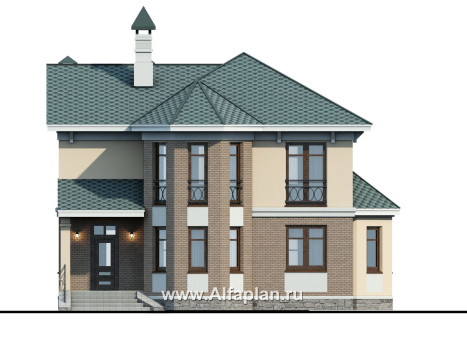

Вид спереди
Вид спереди
Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Характеристики
Тип фундаментамонолитная ж/б плита

37.5  м3
Тип наружных стенгазобетон или кирпич (альтернативно)

80.0/81.0  м3
Тип внутренних стенкирпич

17.0  м3
Тип перекрытиймонолитные ж/б над 1-мы и 2-ым этажами

15.2 +15.1  м3
Тип кровлибитумная черепица

197.3  м2
Наружная отделкалицевой кирпич, декоративная штукатурка

146.0/122.0  м2
Наружная отделка цоколяоблицовочный камень

Гараж

Габаритные размеры домабез навеса и крылец, вместе с эркером

13.0 х11.2  м
Высота домаот уровня пола первого этажа

9.76  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

3.0  м
Высота мансардного скосанет

Мощность котлас бойлером горячей воды

40 кВт
Утеплительминеральная вата

Окна


Двухэтажный загородный дом с массивным эркером  привлечет внимание заказчиков, стремящихся построить дом, не подвластный веяниям быстротечной моды.  Его "спокойная" архитектура,  классические элементы декора: карнизы, кронштейны, решетки ограждений создают ощущение стабильности и незыблемости  традиций.  Несомненным украшением главного фасада является эркер, проходящий  через оба этажа. Большие вертикальные  окна прекрасно освещают внутренние помещения. Главный вход находится  в левой  части  строения. Ступеньки входа и цоколь дома отделаны  облицовочным камнем.

Что же касается возведения наружных стен, то по проекту этот этап предусматривает альтернативное использование двух материалов – кирпича и газобетонных блоков. Так что в этом плане коттедж под номером 111Б можно отнести к категории «проекты домов из кирпича и газобетона».

Проектом предусмотрены два полноценных по высоте этажа. В прихожей  есть гардеробная  и техническое помещение, где находится  котельная. Из прихожей широкий дверной проем ведет в холл. Здесь расположилась лестница на второй этаж и санузел. Основные помещения   первого этажа - это  гостиная и кухня - столовая. Кухня-столовая напрямую связана с  крытой террасой. Отличное место для отдыха  на свежем воздухе за чашечкой  чая. Гостиная занимает достаточно большую площадь, а окна эркера и угловой камин  придают ей тепло и уют. Обеденная зона столовой также удачно разместилась в пространстве эркера. На втором этажа находятся  три спальни,  небольшой кабинет, ванная комната и санузел. Выход на балкон из кабинета, который в случае необходимости  вполне может служить дополнительной спальной комнатой. Из холла на чердак ведет лаз с выдвижной лестницей. Чердак по проекту не эксплуатируется. Следует напомнить, что данный проект имеет объемный просмотр внутренних помещений, а также зеркальное изображение дома с поэтажной планировкой.

Если, к примеру, что-то в доме 111Б вас не устроило, посоветуем вам сразу же обращаться к нашему каталогу объектов, где вы найдете различные проекты коттеджей в огромном количестве, представляющие собой как вариативные объекты, так и совершенно уникальные.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Нина написал(а) 01.03.2017:

Вопрос по проекту 111B. Здравствуйте. Склоняемся к покупке данного проекта, но есть несколько вопросов. Возможно ли строительство этого дома из теплой керамики? Возможно ли уменьшение второго этажа до 270 см, без существенного изменения проекта? Достаточно ли места для лестницы на второй этаж? Можете сообщить ее размеры, кол-во ступенек, ширина прямых (не забежных) ступенек. Нам не нужна терраса и камин. Можно ли их удалить? Также планируем внешнюю отделку полностью кирпичом. Есть ли варианты фасадов с заменой штукатурки на желтый кирпич? Если нет, то сколько будет стоить разработка эскизов фасадов. Подходит ли данный проект для отопления дома газом. Топочная спроектирована с учетом требований газовой службы?

Нина, здравствуйте.

1.Строительство из теплой керамики возможно. В проекте для применения в наружных стенах предусмотрен пустотный кирпич или газо/пенобетон. В зависимости от климатического района строительства может потребоваться утеплитель. 2. Принципиально уменьшить высоту 1-го этажа можно. Но на проектном уровне за такое изменение мы не возьмемся. Оно потребует существенной корректировки проекта. 3.Размеры лестницы в плане: 2.1 х 2.4 м, высота ступени -196 мм. 4. От террасы и камина можно отказаться по месту без корректировки проекта. 5. Заменить штукатурку второго этажа на лицевой кирпич можно по месту, аналогично кирпичной облицовке первого этажа. Если есть необходимость выполнить такую визуализацию, пожалуйста, можем ее подготовить. Подробно об этой услуге см. http://www.alfaplan.ru/genplan/.

Сергей из города Санкт-Петербург написал(а) 24.08.2016:

Вопрос по проекту 111B Здравствуйте! Интересует данный проект дома, но есть несколько вопросов; 1. Возможен вариант с роствергом (хотелось бы чтоб дом был выше) 2. Возможно ли добавить балкон, как в варианте дома с цоколем. 3.Возможно ли поднять эркер до второго этажа и соответственно изменить план крыши. Спасибо за внимание!

Сергей, здравствуйте.

 1. По проекту пол первого этажа поднят на 0.75 м от уровня земли. Если Вам нужно поднять дом выше, изменить вертикальную привязку, это можно сделать самостоятельно в процессе строительства. 2.Есть вариант с балконом без цокольного этажа :http://www.alfaplan.ru/catalog/item_1041/ 3. Поднять эркер кухни до второго этажа можно в Паспорте проекта без корректировки рабочей документации.

Катерина из города Saint-Peterburg написал(а) 09.06.2016:

Вопрос по проекту 111B зеркальный вариант Здравствуйте! Нам очень нравятся Ваши проекты и сам сайт. Пожалуй, это лучший сайт с проектами, из всех, которые мы посмотрели. В душу запал этот проект дома, но в зеркальном варианте. Однако, нам бы хотелось сделать пристройку, как на картинке с вынесением туда котельной и постирочной с местом для сушки белья. Пристройка в один этаж, на отдельном фундаменты, по типу навеса для машины/гаража. Поскажите, пожалуйста, сколько будет стоить внести такие изменения в проект и каковы сроки? P.S. Площадь новых помещений указана на глазок, мы же не знаем точных размеров...

Екатерина, добрый день.
Спасибо за хороший отзыв о нашем сайте и разработках. Оптимальный вариант по цене и срокам выполнить желаемую Вами корректировку в объеме Паспорта проекта, не затрагивая рабочую документацию. Указанная  корректировка достаточно локальна, и вполне реализума без изменений рабочего проекта. Подробно о сроках и ценах на корректировку паспорта см. http://www.alfaplan.ru/genplan/. Из котельной должен бытть показан выход на улицу, этого требуют нормы по газовой котельной.
Если Вы хотите получить полностью разработанную рабочую документацию с учетом Ваших пожеланий, мы также можем это выполнить (на условиях индивидуального проектирования).
