122A 3D

"Капулетти" - двухэтажный коттедж с гаражом на две машины

Дополнительные изображенияФотогалерея Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
296.40269.19100.69
Стоимость проекта (посмотреть состав документации)
Вариант проекта с цокольным этажомСтоимость разработки - 65000 рубл.
Архитектурно-строительные чертежи (АС)45000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант перекрытий - из сборных ж/б плит над всеми эатжами5000
Проект отопления ТЕПЛЫЕ ПОЛЫ + радиаторы (типовой вариант)5000

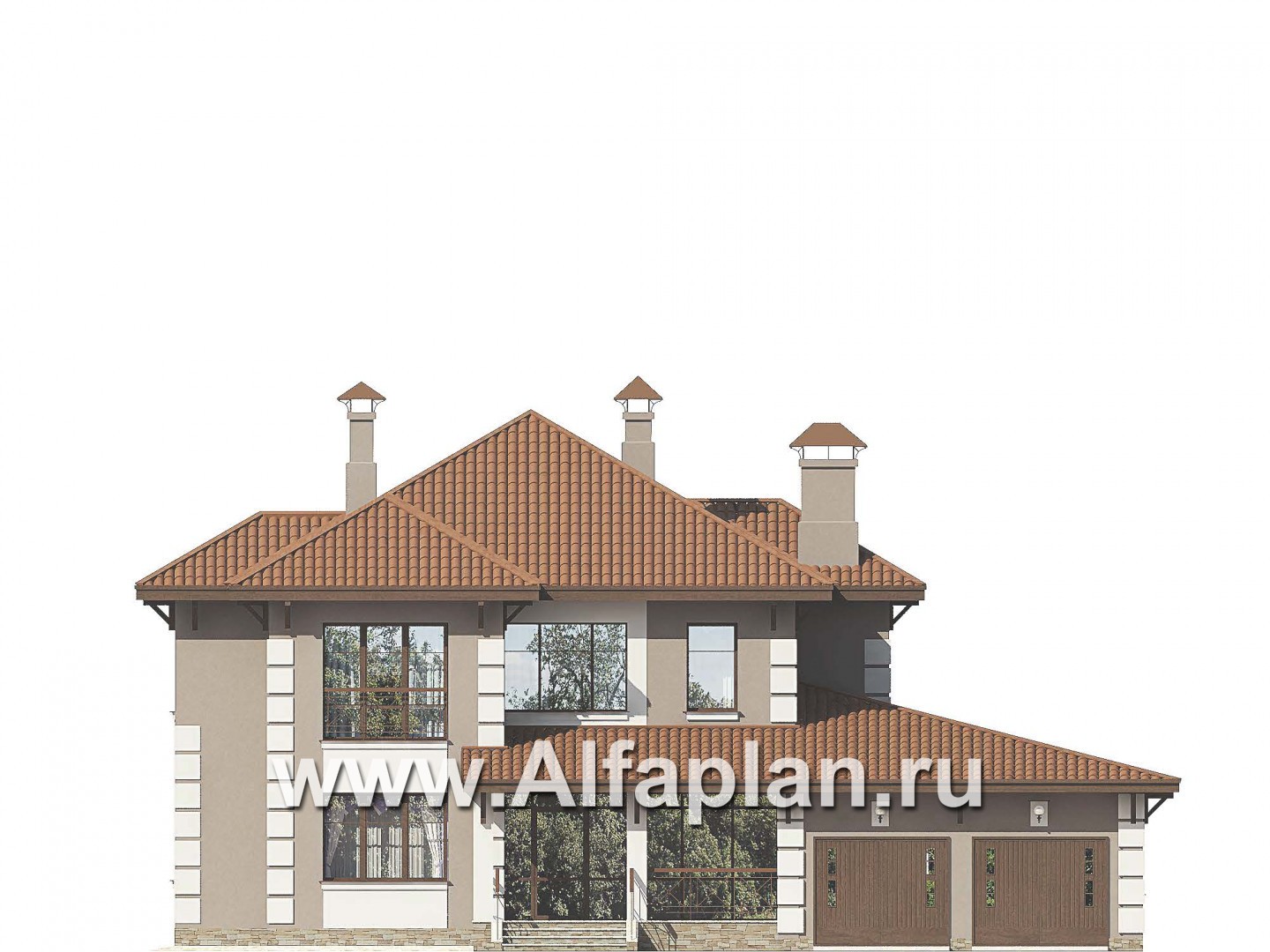

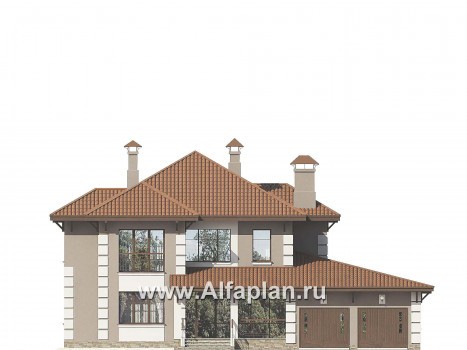

Вид спереди
Вид спереди

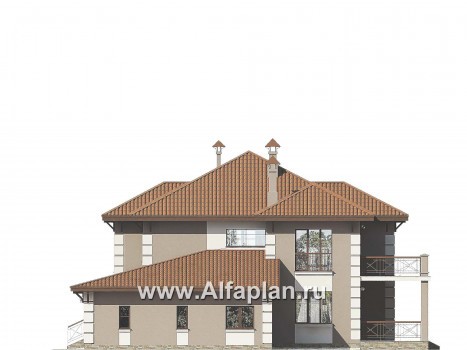

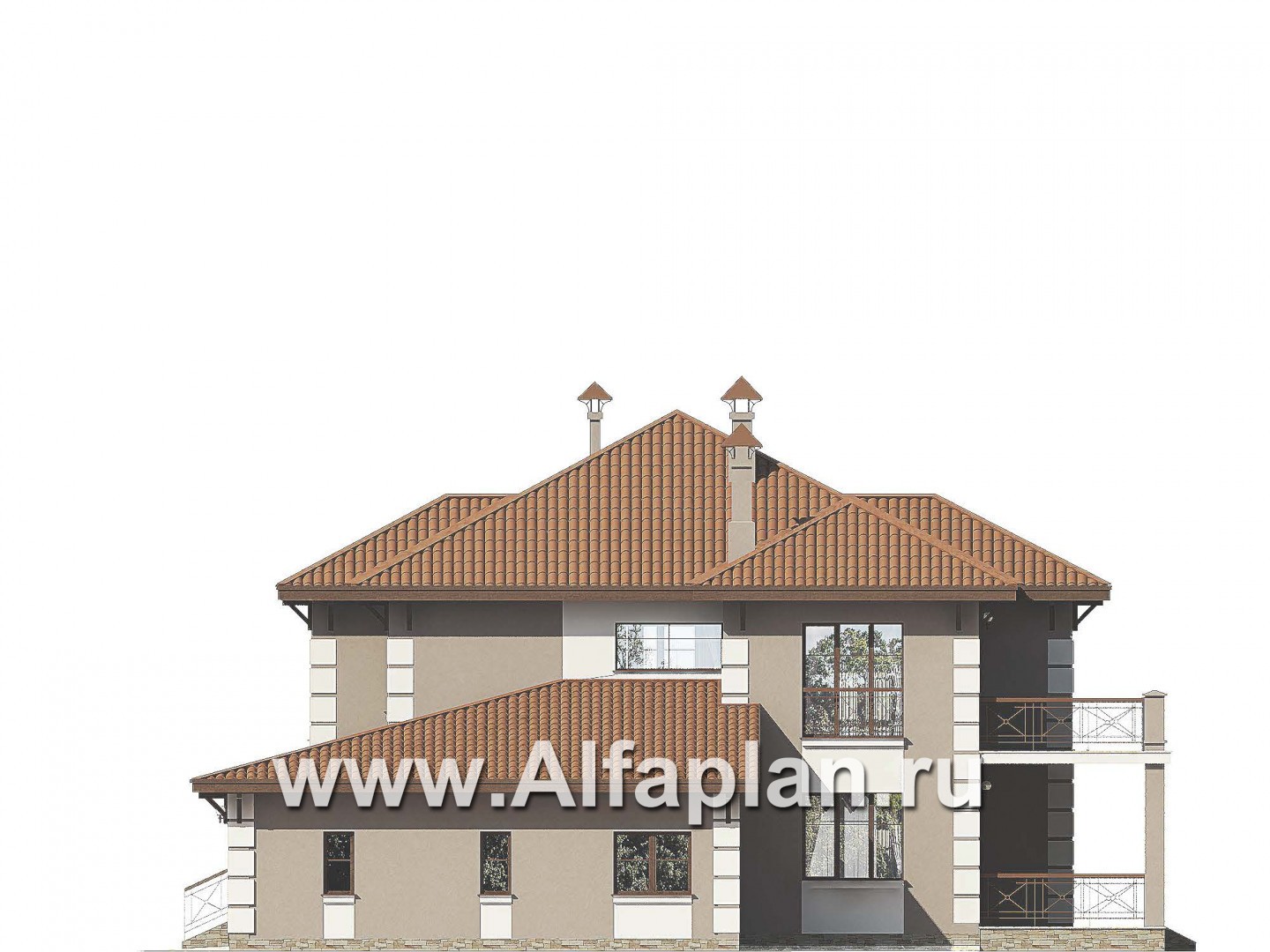

Вид справа
Вид справа

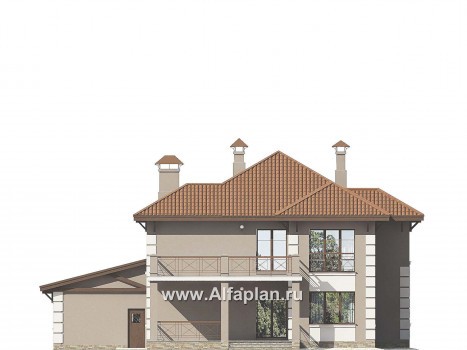

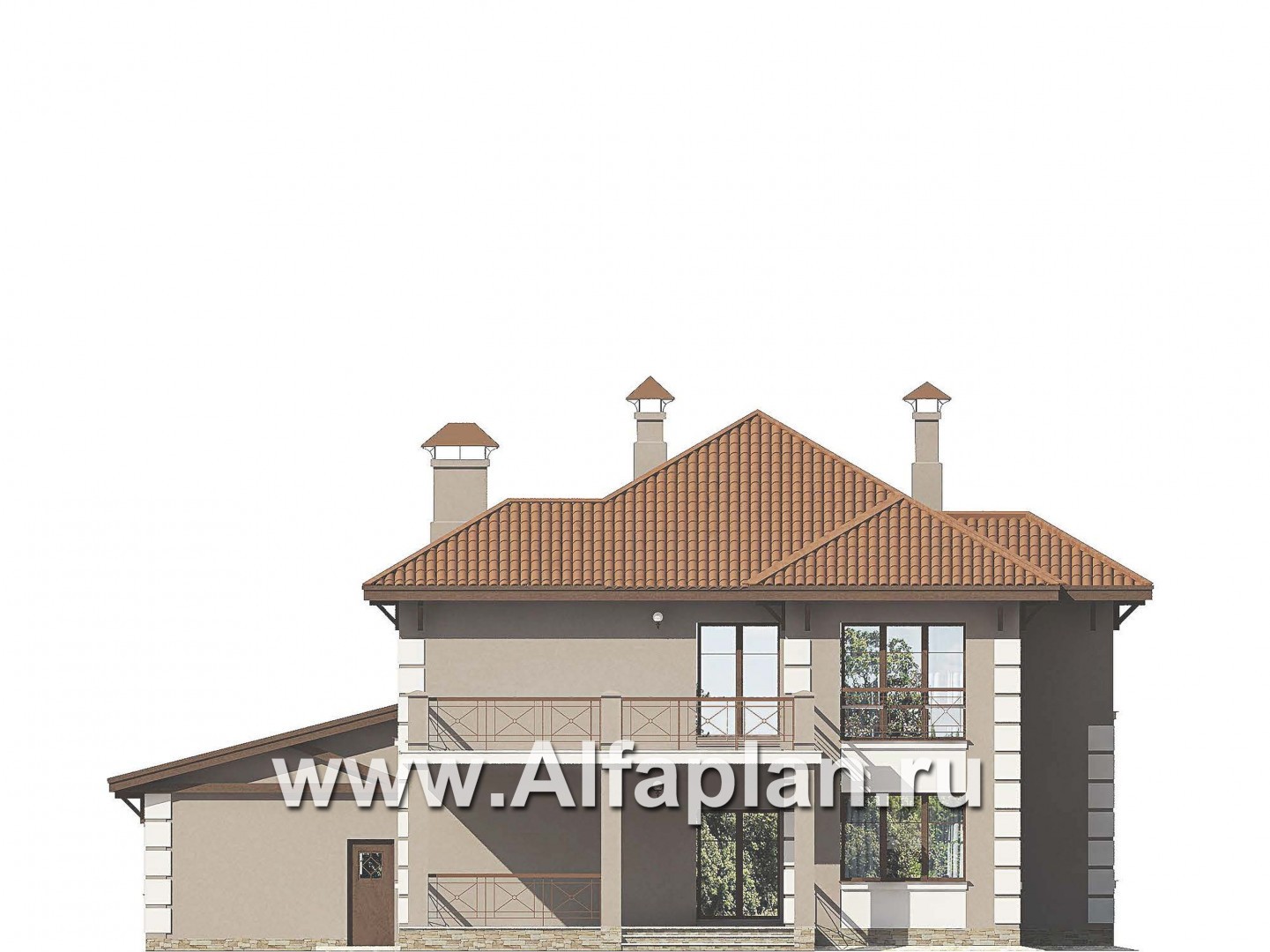

Вид сзади
Вид сзади

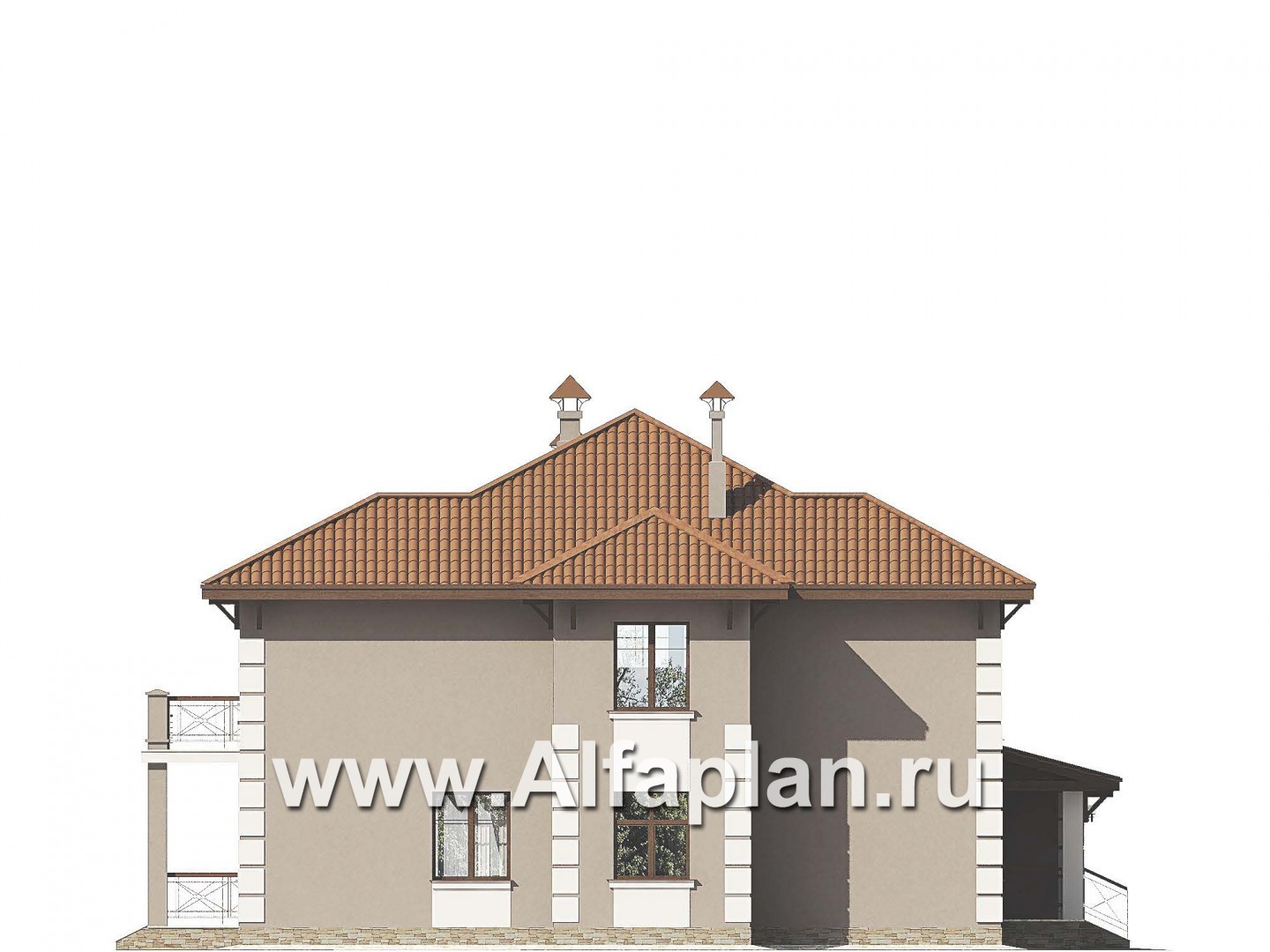

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Дополнительное изображение 5 (прямой)
Дополнительное изображение 6 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

69.3  м3
Тип наружных стенкирпич или газобетон ( альтернативно )

106.5/105/1 гараж -37.7  м3
Тип внутренних стенкирпич или газобетон ( альтернативно )

17.5/17.3  м3
Тип перекрытиймонолитные ж/б и по дерев. балкам

25.2-бетон  м3
Крышастропильная конструкция

Тип кровликерамическая черепица

314.2  м2
Наружная отделкадекоративная штукатурка

370.5  м2
Наружная отделка цоколяоблицовочный камень -21.8 м2

Высота домаот пола 1-го этажа

9.79 ( уровень земли - -0.60)  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.95  м
Высота мансардного скосанет

Мощность котлаквт

50
Расчетная электр. нагрузка20.4 кВА с учетом электроплиты 8.5

Утеплительминеральная вата




Вы мечтаете о своем доме, чтобы он не занимал много места на вашем участке, и чтобы у него была хорошая планировка, и, само собой, хотите иметь по-настоящему надежный дом, свою крепость. Данный проект соответствует всем этим требованиям. Рассмотрим повнимательнее это предложение. Двухэтажный дом с гаражом на два автомобиля имеет достаточную площадь, позволяющую получить комфортабельную, удобную планировку. Внешний вид дома также достоин внимания. Наружная декоративная штукатурка стен с последующей покраской подчеркивает строгость линий в архитектуре строения. Натуральным облицовочным камнем выполнена наружная отделка цоколя, покрытие кровли – керамическая черепица. А вот что касается выбора материалов для возведения наружных стен дома, то здесь проектом предусмотрена хорошая, стандартная альтернатива материалов. Чтобы возвести наружные стены дома 122А можно использовать как кирпич, так и газобетонные блоки, так что этот объект можно отнести к категории «дома из кирпича и газобетона».

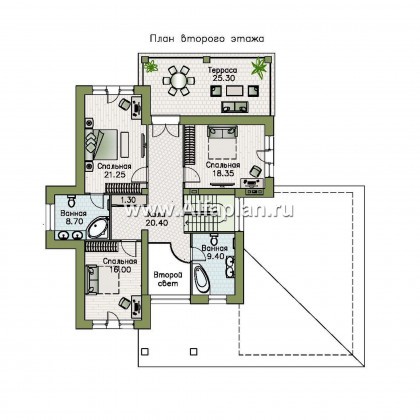

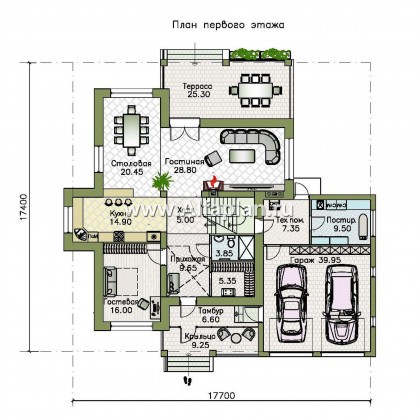

Входной тамбур имеет полное остекление с фасада, из него  есть вход в гараж. На первом этаже кроме традиционной гостевой зоны размещена жилая комната, что очень удобно для пожилых членов семьи.  В  прихожей оборудована просторная гардеробная, рядом с техническим помещением находится прачечная. К заднему фасаду примыкает большая крытая терраса. Выход на террасу идет из гостиной. За счет объединения обеденной зоны с гостиной, получаем большое, хорошо освещенное пространство. Для придания дополнительного уюта и тепла в гостиной есть камин.  На втором этаже над террасой  расположен такой же по площади балкон. Спальная зона второго этажа представлена тремя спальнями и двумя ванными комнатами. Стоит отметить, что все три спальни не имеют смежных между собой стен. Одна из ванных сблокирована с большой спальней хозяев дома. Для обслуживания чердака в холле предусмотрен лаз с выдвижной лестницей. Чердак не эксплуатируемый. Большие панорамные окна предполагают размещение этого дома в живописном природном ландшафте. В проекте также предлагается объемный просмотр внутренних помещений и зеркальное изображение строения дома с его поэтажной планировкой.

Если же вам, допустим, что-то не понравилось в каких-то деталях этого проекта – не тратьте время и сразу заходите в наш каталог, где вы найдете самые разнообразные проекты домов.



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Андрей из города Ростов-на-Дону написал(а) 23.09.2016:

Добрый день! Заинтересовал Ваш проект №122A. Хотелось бы приобрести у Вас данный проект с цокольным этажом и ровной стеной по максимуму слева, со стороны гостевой и кухни-столовой

Здравствуйте, Андрей!
Эркер на левом фасаде заведен под кровлю. Это значит, что выполнение прямой стены (без эркера) потребует полной переработки проекта. Необходимо выполнять корректировку фундамента, перекрытий и стропильной конструкции. За такую работу мы не возьмемся.
Готового проекта 122А с цоколем нет. Возможна корректировка в объеме паспорта. Т.е. корректируются планы, фасады, разрезы и предоставляются типовые решения по устройству цокольного этажа (опалубка, армирование, устройство фундаментной плиты, детали утепления и отделки цоколя, конструкции полов в цокольном этаже). Проект предоставляется без изменений. Также существует уже готовый паспорт с цокольным этажом, выполненный с некоторыми изменениями: вместо второго света и ванной 9,39 выполнена спальня, ванная 9,39 заменена на с/у площадью 2,96, вместо балкона - козырек. Стоимость этого паспорта - 3500 рублей.
Владимир из города Москва написал(а) 28.08.2016:

Вопрос по проекту 122A. Добрый день. Скажите, пожалуйста, какой размер газосиликатного блока заложен в наружных стенах данного проекта, а так же предусмотрен ли утеплитель. Так же интересует толщина кирпичной стены. И скажите, возможно ли пересчитать данный проект под теплую керамику 51 см с облицовкой кирпичом.

Здравствуйте, Владимир!

Толщина блока 375 мм, в качестве утеплителя используется минеральная вата. В случае использования кирпича - 380 мм. Применение поризованного керамического блока возможно. Малоформатный блок 2NF не потребует дополнительных мероприятий, для раскладки крупноформатного блока потребуется применить доборные, угловые элементы. Но они есть в номенклатуре производителя. Но, на проектном уровне пересчет материала не производится.


Мария из города Тула написал(а) 29.05.2016:

Проект отличный, пока на нем решили остановиться. Только жаль что на представленные плане не нанесены линейные размеры хотя-бы основных стен. Возможно ли исполнение данного проекта с гаражом на 1 машину и как изменится площадь застройки тогда?

Добрый день, Мария,

План с уточненными размерами Вы найдете в приложении. Построить дом с гаражом на 1 машину возможно, изменение можно выполнить силами строителей непосредственно в ходе строительства.В результате изменится наклон кровли над гаражом, но никаких сложностей и проблем для опытных строителей с реализацией быть не должно. При необходимости мы можем внести соответствующие изменения в планы, фасады и разрез дома (в объеме Паспорта проекта без корректировки рабочей документации), площадь застройки будет указана в Пояснительной записке к Паспорту проекта.
