126B 3D

"Беатрис"- двухэтажный коттедж с гаражом и террасой

Дополнительные изображенияФотогалерея Фотогалерея 2Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
284.00273.34142.67
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)46000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

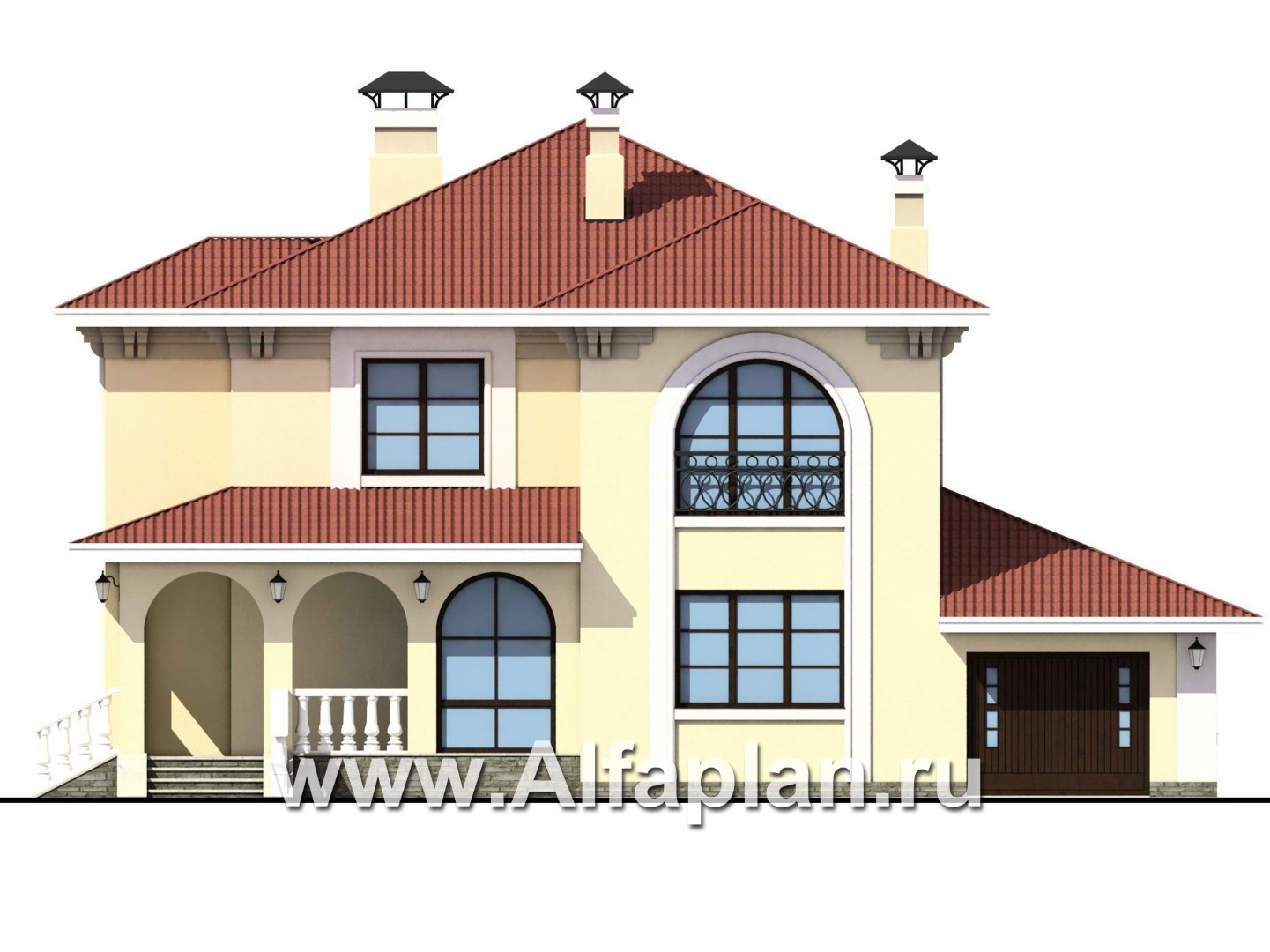

Вид спереди
Вид спереди

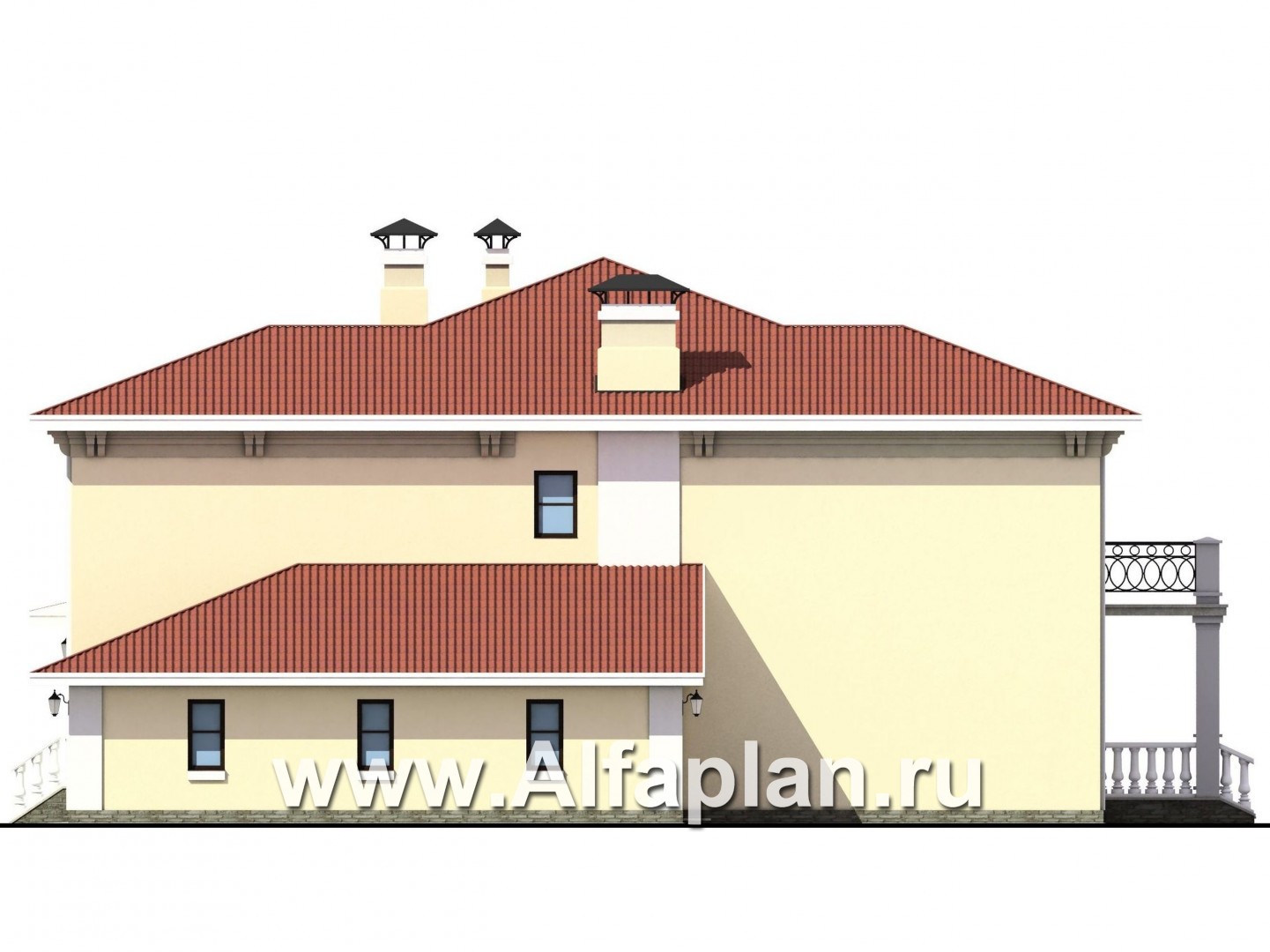

Вид справа
Вид справа

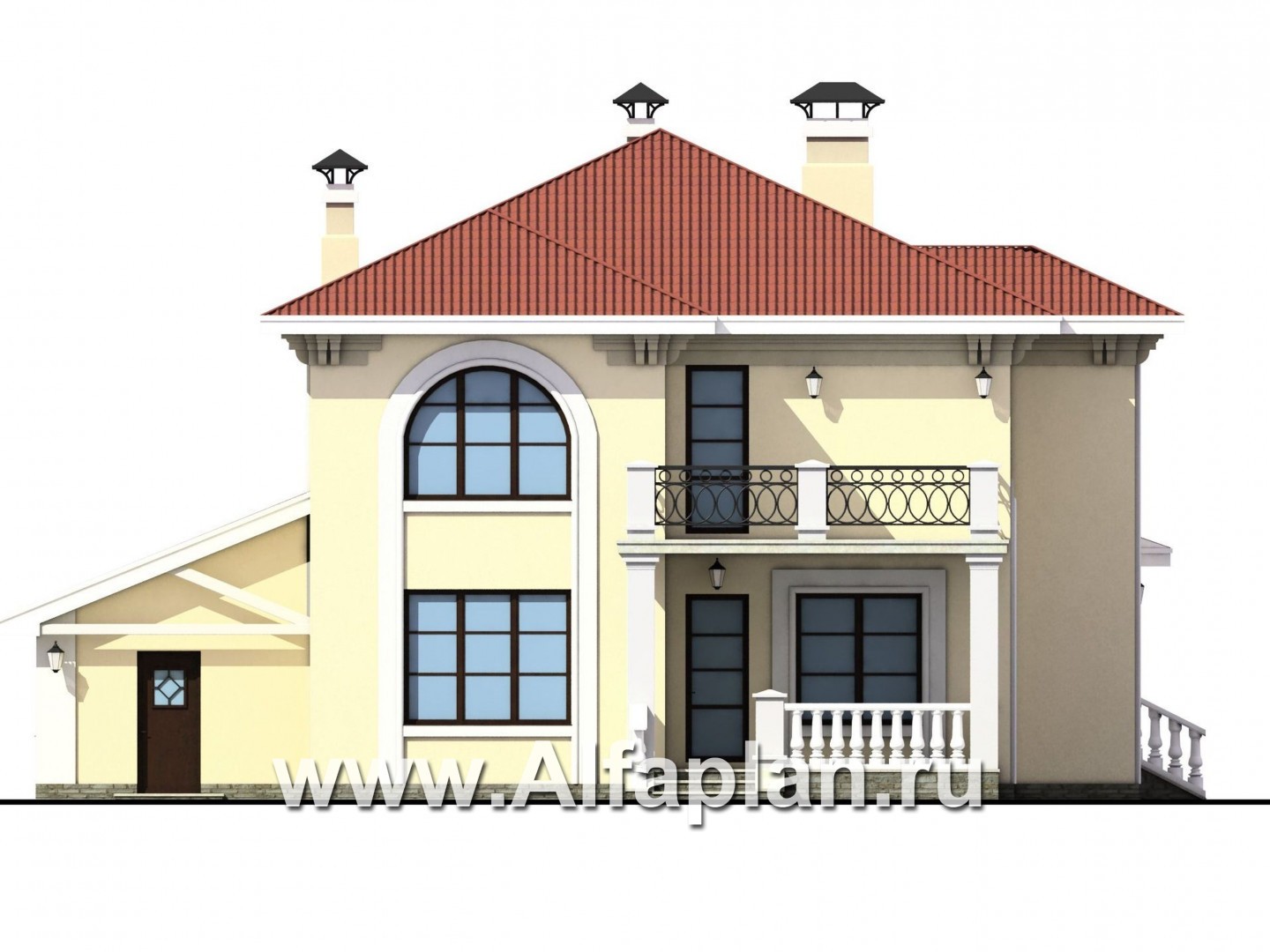

Вид сзади
Вид сзади

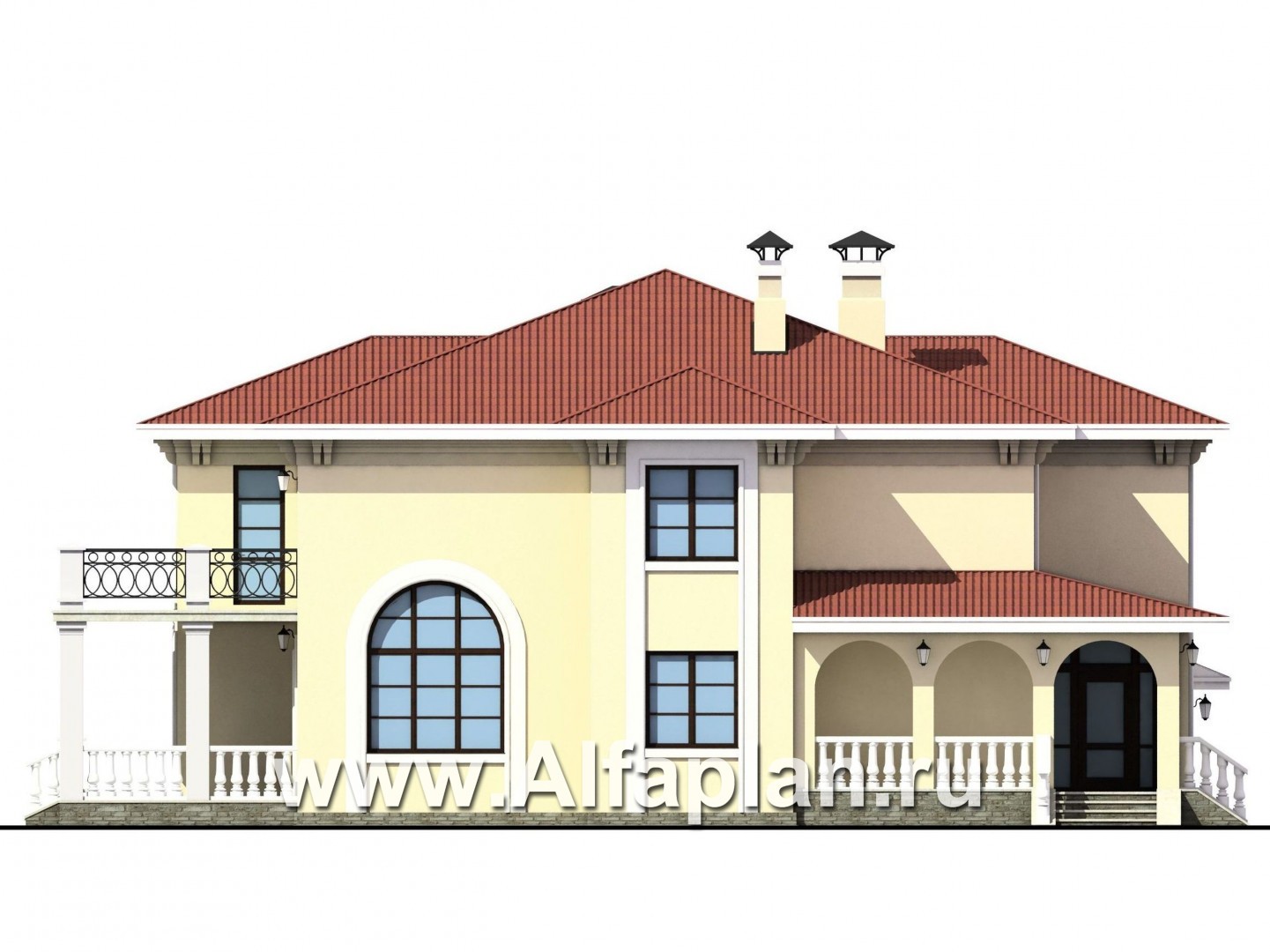

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

67.3 (толщина 250 мм)  м3
Тип наружных стенкирпич или газобетон ( альтернативно )

141.9/140.0  м3
Тип внутренних стенкирпич или газобетон ( альтернативно )

23.0/22.7  м3
Тип перекрытиймонолитные ж/б над 1-ым и 2-ым этажами

23.4 +22.3  м3
Крышастропильная конструкция

Тип кровлинатуральная чепепица

327.3  м2
Наружная отделкадекоративная штукатурка

352.8  м2
Наружная отделка цоколяоблицовочный камень -23.0 м2

Высота домаот пола 1-го этажа

9.08  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.95  м
Высота мансардного скосанет

Мощность котлаквт

50
Расчетная электр. нагрузкакВА

19.0 ( с учетом эл. плиты 8.5)
Утеплительминеральная вата

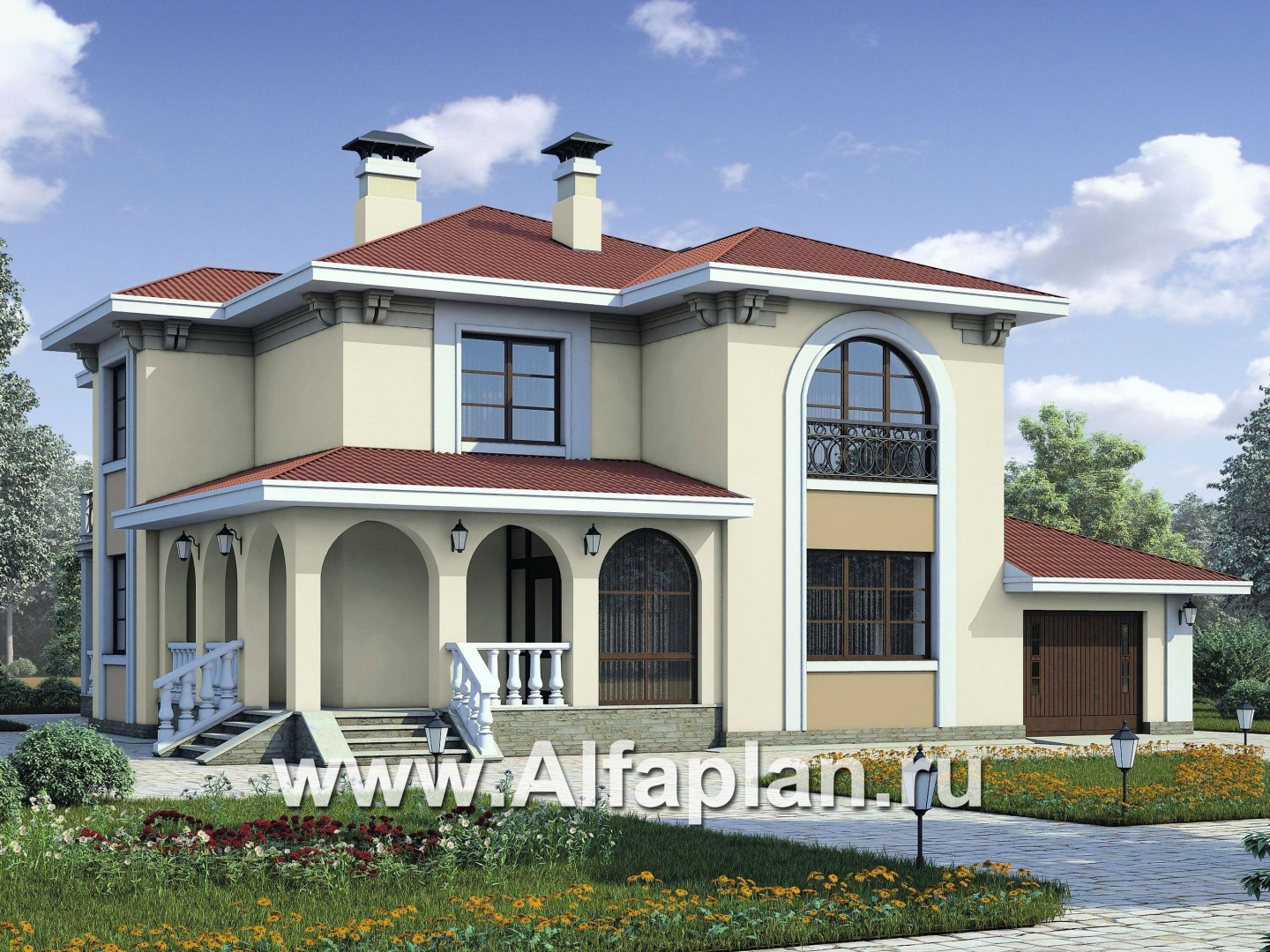

Данный проект  представляет современный двухэтажный дом с гаражом  – просторный и комфортабельный. В таком доме будет удобно и хозяевам, и их гостям. Главный вход в дом украшает арочная колоннада над угловым крыльцом, к которому ведут два марша ступенек с красивыми перильными ограждениями. Для наружной  отделки стен применена декоративная штукатурка, цоколь дома облицован натуральным камнем, крыша имеет черепичную кровлю. Весь отделочный материал здесь представлен в приятных светлых оттенках - дом просто сияет свежестью и чистотой, а вот что касается материала для строительства наружных стен, то здесь проектом предусмотрена хорошая и, вместе с тем, довольно стандартная альтернатива. По проекту на этом этапе строительства можно использовать как газобетонные блоки, так и кирпич, и, следовательно, коттедж 126В можно отнести к категории «кирпичные и газобетонные дома».

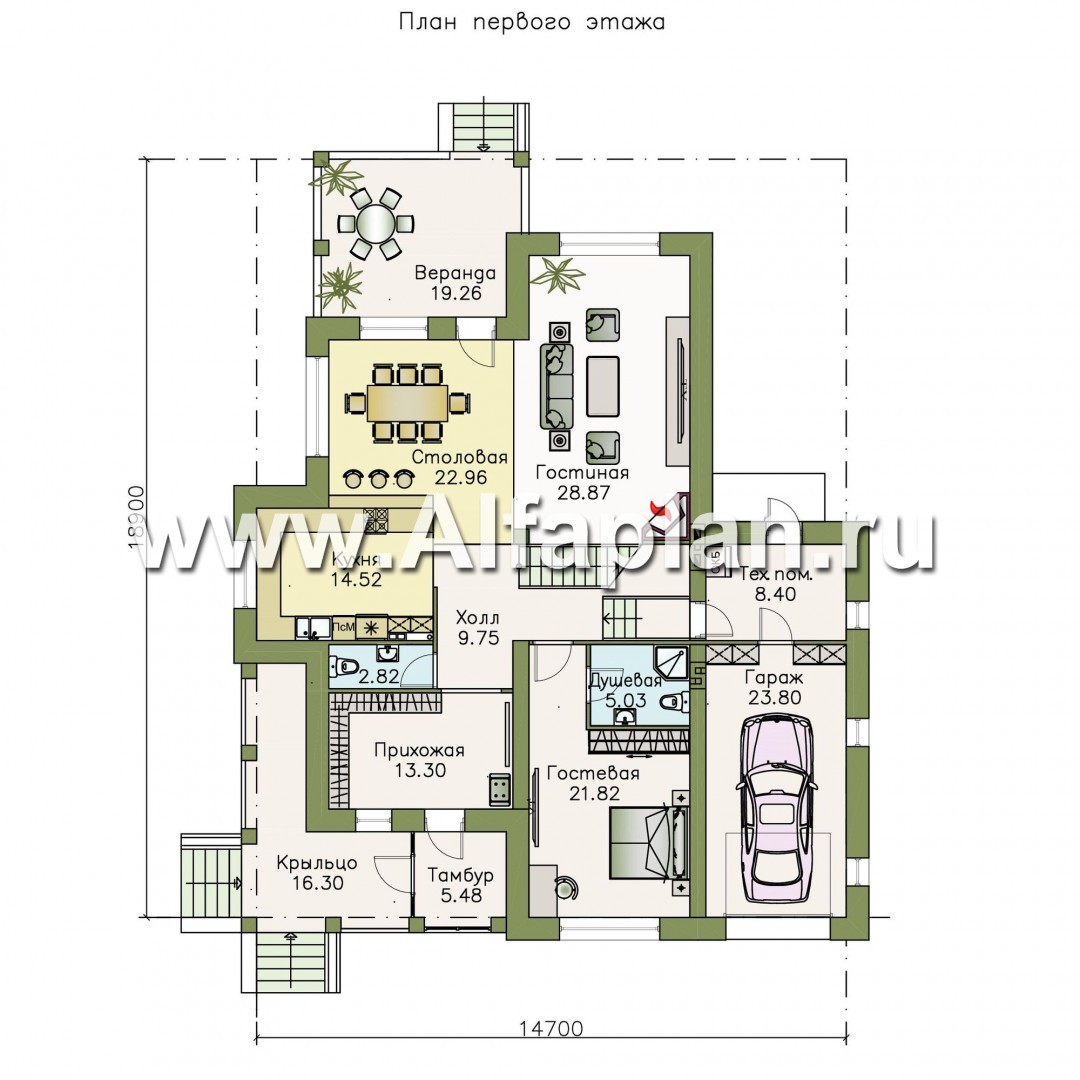

Вход в дом идет через тамбур. Техническое помещение выполняет функцию котельной дома. В прихожей имеется вместительная гардеробная. Рядом с гардеробной санузел, далее в холле размещена деревянная лестница на второй этаж. Лестница отделяет холл от гостевой зоны. Свободная планировка  гостевой, объединенной со столовой и кухней визуально еще более расширяет  пространство первого этажа. При желании его можно разделить перегородками на отдельные помещения. К заднему фасаду примыкает крытая терраса, выход на которую проходит из столовой. Вся гостевая зона имеет хорошее естественное освещение, дополнительный уют ей придает камин.  На втором этаже расположены три спальни. Одна из спален сблокирована с ванной комнатой. Вторая ванная комната, большей площади имеет вход из холла. Выход на просторный балкон, находящийся над террасой, из большей спальни, а так же из холла. Отличное место для отдыха. Чердак не эксплуатируемый, для его обслуживания есть лаз с выдвижной лестницей. Стоит напомнить, что в проекте учтено зеркальное изображение строения дома и его поэтажная планировка. Для удобства в рассмотрении внутренних помещений имеется объемный просмотр, так называемая  Виртуальная прогулка.

Если вы сочли что-то в этом доме не подходящим для вас – не теряйте времени и заходите в наш обширный каталог, где вы найдете проекты коттеджей разного плана.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Светлана из города Калуга написал(а) 10.09.2016:

Здравствуйте! Очень интересный проект. Но хотелось бы его чуть-чуть видоизменить. В связи с этим возникли вопросы. Всегда мечтала, чтобы в доме была комната с эркером. Возможно ли сделать эркер на 1 этаже рядом с гаражом ( как в проекте 93А и большую террасу над гаражом как в проекте 126 Е.? Не испортит ли это внешний вид дома? И ещё вопрос. Можно ли предусмотреть в доме подвал (холодную комнату) под гаражом. Вместо гаража планируем там сделать мастерскую.

Светлана, добрый день,

реализовать эркер не составит труда силами строителей, корректировать рабочую документацию необходимости нет.
Организовать холодную кладовую также возможно. У нас есть готовое решение по такому погребу (холодной кладовой).

Размер 3,6м * 4,20м, высота 1,85 с лазом и выдвижной лестницей. Проект типовой и не привязан ни к какому конкретному проекту, размеры по ширине и высоте также могут корректироваться в зависимости от Ваших пожеланий. Заказ на погреб может быть осуществлен вместе с проектом дома (см. форму заказа на сайте).


Сергей из города Московская область написал(а) 25.06.2013:

Здравствуйте, Проект симпатичный. Можно ли тоже самое сделать на сборном ленточном фундаменте и перекрытия между этажами с использованием жб плит?

Сергей, здравствуйте.
Да, можно. Можно разработать ленточный фундамент и сборное перекрытия из серийных плит.
Мы можем разработать фундамент применительно к грунтам Вашего участка, если пришлете гелогию и заложить плиты перекрытий предполагаемого поставщика / производителя( если предоставите ссылку ). Стоимость разработки фундамента 17000 рубл, одного перекрытия -12000 рубл.
Это не исключает возможность выполнение таких конструкций самими строителями.

Михаил из города Красноярск написал(а) 27.04.2013:

Здравствуйте! Понравился коттедж "Батрис". Хотелось бы узнать 1) возможно ли сделать бассейн 2,5 х 4 в чистоте, с небольшой сауной, душевойи и небольшой комнатой отдыха в зоне гаража и техпомещения. Котельная в доме не нужна (будет отдельно). 2) отгородить кухню от гостинной и столовой. 3) хотим строить из кирпича, подскажите, какова структура ограждающих конструкций по части их утепления для сибирского региона - максимум - 45 гр. Спасибо!

Михаил, здравствуйте.
Мы можем внести соответствующие корректировки в Паспорт проект. Можем "достроить" гаражную часть до граница заднего фасада. На получившейся площади разместить небольшой бассейн-купель ( стоящий на полу), душевую и комнату отдыха. Так же можем разделить перегородкой гостевую зону. Обращаю Ваше внимание, что выполнить эту работу мы сможем только в Паспорте проекта, в объеме планировок, за изменения рабочего проекта не возьмемся.
Если примите решение, при заказе проекта в поле для комментариев перечислите, пожалуйста, все требуемые изменения. Мы подготовим Тех. задание для выполнение этих корректировок.
Наружные стены предусмотрены из газобетона или пустотного кирпича ( альтернативно) т.е. и тот и другой материал заложен в проекте, рассчитан в спецификации. Конструкция стены многослойная : 375/400 мм - газобетон + слой утеплителя- Мин. вата (от 50 до 100 мм, толщина варьируется в зависимости от климатической зоны) + воздушная прослойка 30-40 мм + лицевой кирпич ( штукатурка). В случае использования пустотного кирпича, несущая часть стены — пустотный кирпич 380 мм.
У нас на сайте в разделе Технологии строительства /онлайн размещена таблица с теплотехническими коэффициентами ограждающих конструкций по регионам. Вы сможете подобрать свой вариант стены
