93AC

"Эвридика"- красивый загородный дом с гаражом и цокольным этажом

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
307.60403.27101.53
Общая площадь, включая цокольный этаж, м2 Общая (отапливаемая) площадь цокольного этажа, м2
485.9106.17
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)55900

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант перекрытия над 2-ым этажом - по деревянным балкам5000
Вариант перекрытия - из СБОРНЫХ Ж/Б плит над цокольным, 1-ым и 2-ым этажами5000

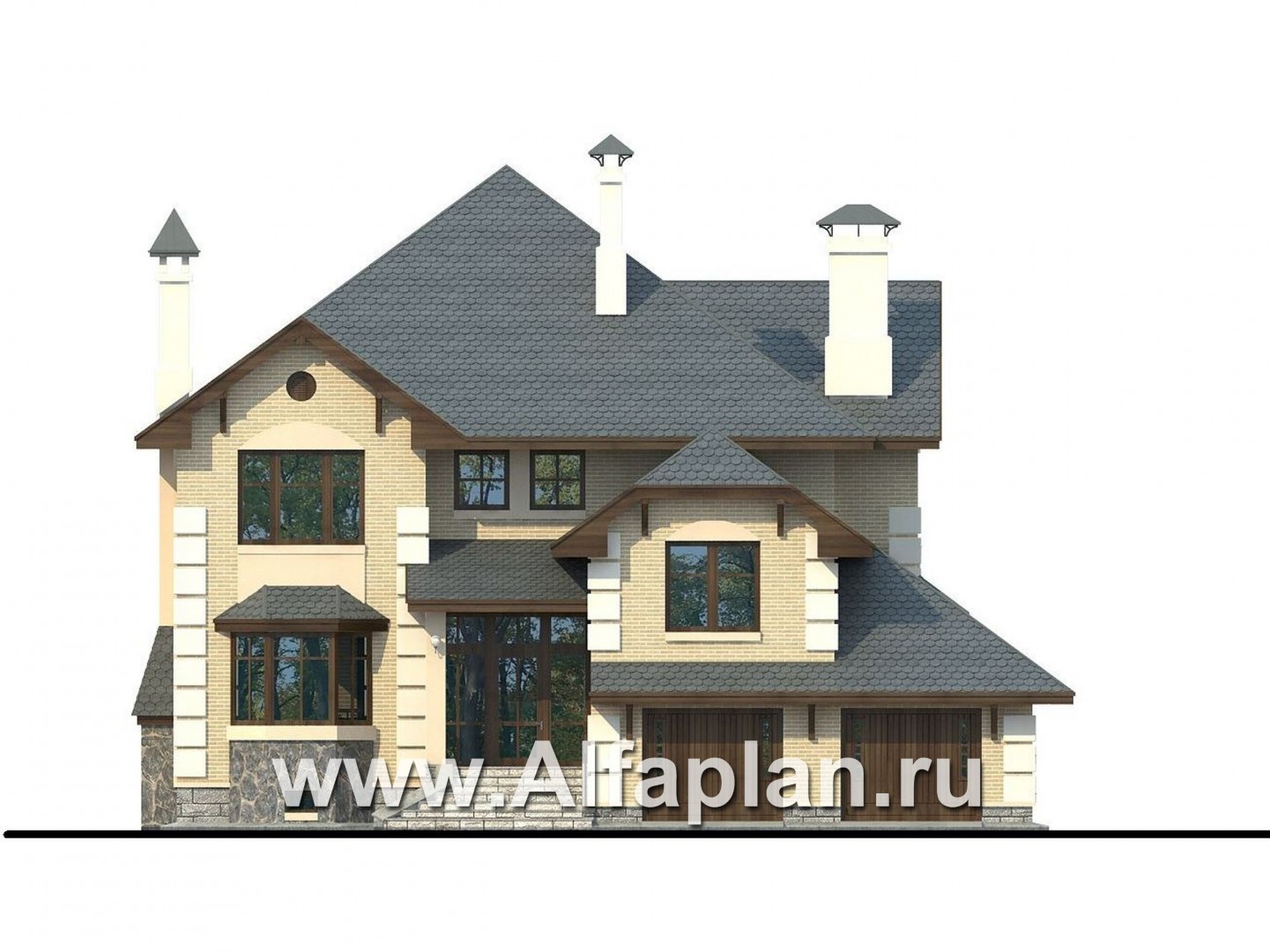

Вид спереди
Вид спереди

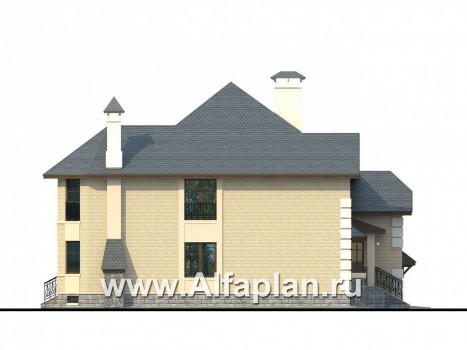

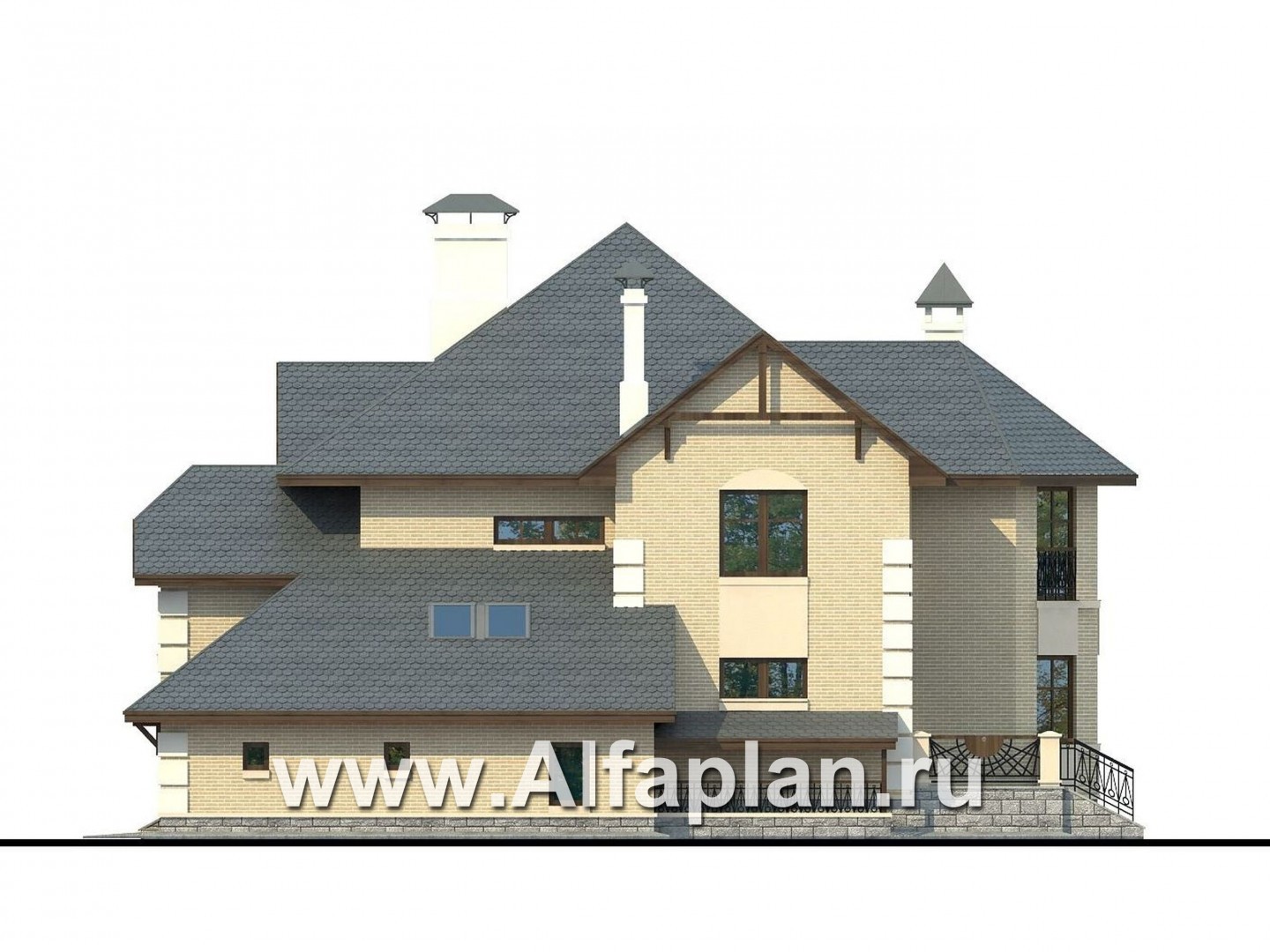

Вид справа
Вид справа

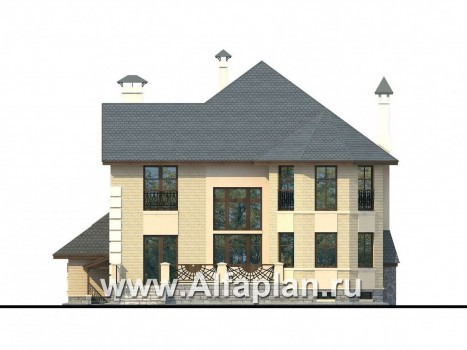

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

115  м3
Тип наружных стенкирпич (380 мм) или газобетон (375мм) (альтернативно)

107.7/106.3  м3
Тип внутренних стенкирпич или газобетон(альтернативно)

45.5/44.9  м3
Тип перекрытиймонолитные ж/б

84  м3
Тип кровлибитумная чепепица

349.5  м2
Наружная отделкалицевой кирпич

252.0  м2
Наружная отделка цоколяоблицовочный камень

Габаритные размеры домабез наружных лестниц

15.4 Х 18.4  м
Высота домаот пола 1-го этажа

10.645  м
Высота цокольного этажаот пола до потолка

2.55  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Высота мансардного скосанет

Утеплительминеральная вата

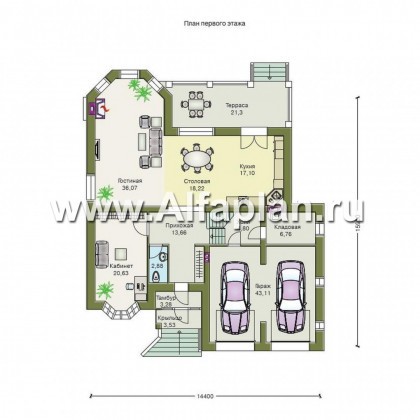

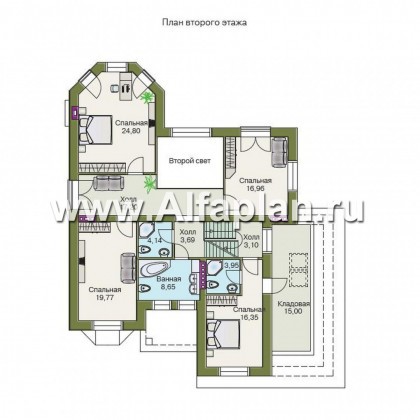

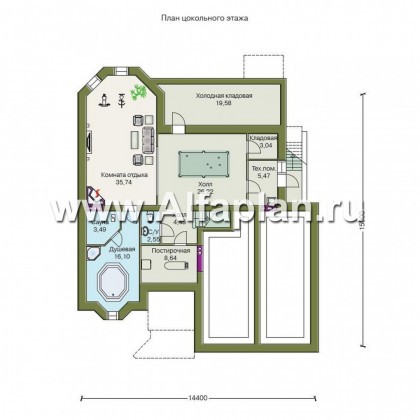

Этот загородный дом привлекает внимание не только своей комфортностью и вместительностью, но и выразительными фасадами. Проектом предусмотрены цокольный два жилых этажа. На первом этаже к жилой части дома пристроен гараж на два автомобиля. Жилая часть дома представлена просторной гостиной, совмещенной с кухней-столовой и гостевой комнатой. Из кухни есть выход на террасу. Над столовой организован второй свет, визуально увеличивающий это пространство и добавляющий изысканности интерьеру. Если гостевое пространство покажется избыточным по площади, то его можно разделить перегородкой, выделив гостиную в самостоятельное помещение. На втором этаже предусмотрены четыре спальни и три ванные комнаты. Одна из ванных сблокирована со спальней расположенной над гаражом. При необходимости второй свет можно перекрытить и получить еще одну небольшую жилую комнату. В мансардном пространстве над гаражом есть место для кладовой. В цокольном этаже расположена котельная и комфортабельная зона отдыха с сауной, тренажерным залом и бильярдной.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Леонтий написал(а) 20.04.2017:

Вопрос по проекту 93AC Добрый день, подскажите пожалуйста: 1) есть ли такой вариант дома без цоколя? 2) если да, то какие фундаменты у Вас в проекте? Спасибо.

Здравствуйте, Леонтий!

Проект 93АС без цоколя - это 93А - http://www.alfaplan.ru/catalog/item_918/?action=apply_filter.  В качестве фундамента в проекте применяется монолитная плита. Это фундамент мелкого заложения (0,5 м от поверхности земли).

Елена из города Хабаровск написал(а) 28.02.2017:

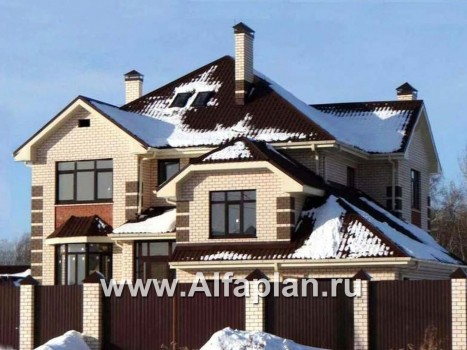

Здравствуйте! В дополнение к предыдущему комментарию от 27.02.2017: в цокольном этаже, одну кладовую (под верандой) задействовали под тренажерный зал, для чего поставили там принудительную вентиляцию , а по стене пустили зеркала, чтобы визуально увеличить ширину комнаты. Перед центральным входом поставили дополнительную стенку- получилась дополнительная холодная прихожая (дополнительное теплосбережение). И к комментарию "Сергей из города Бронницы написал(а) 15.03.2013" Гардеробная в кладовой получилась прекрасная, но пришлось несколько видоизменить кровлю. На фото видно.
Елна из города Хабаровск написал(а) 25.02.2017:

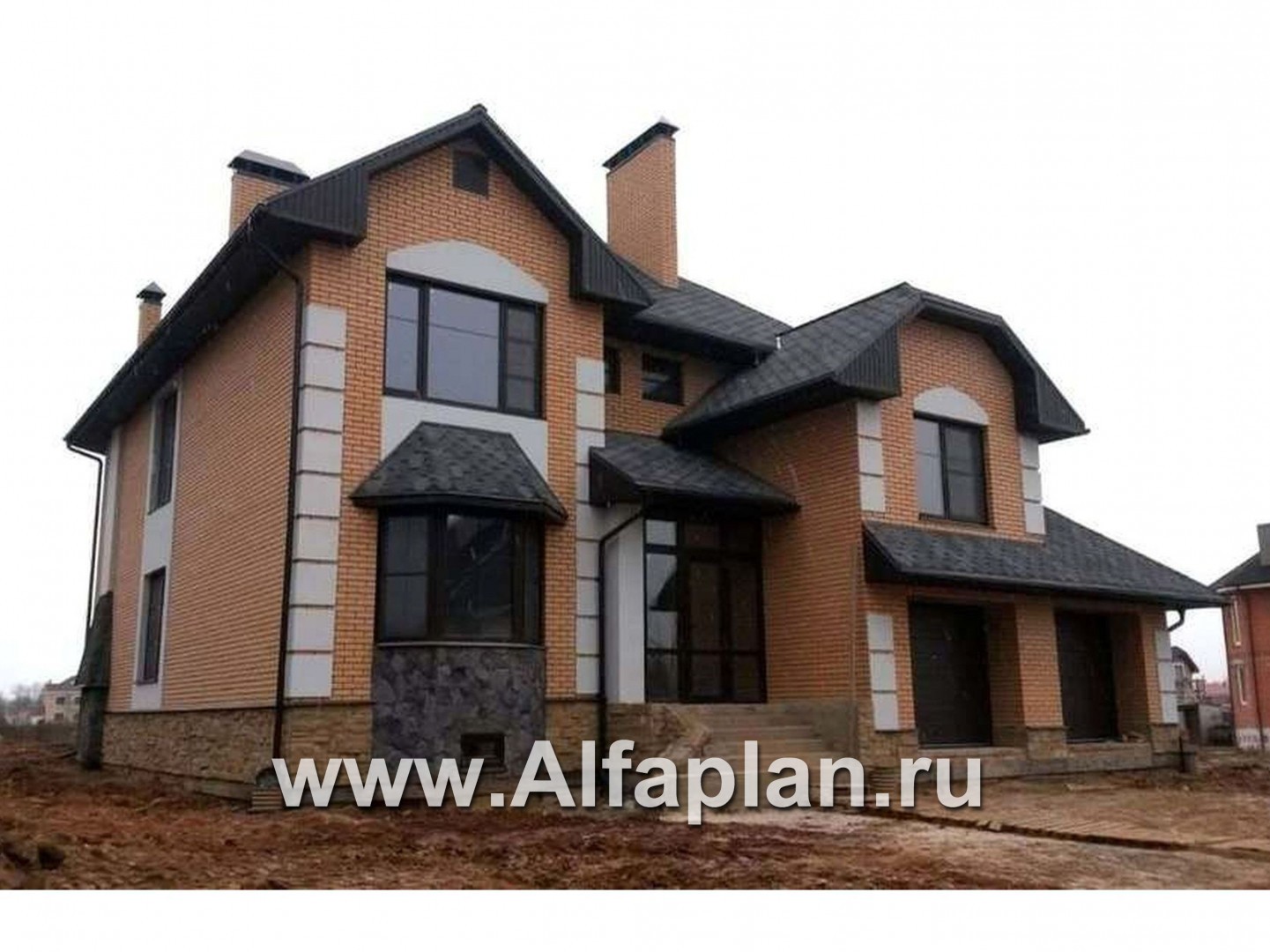

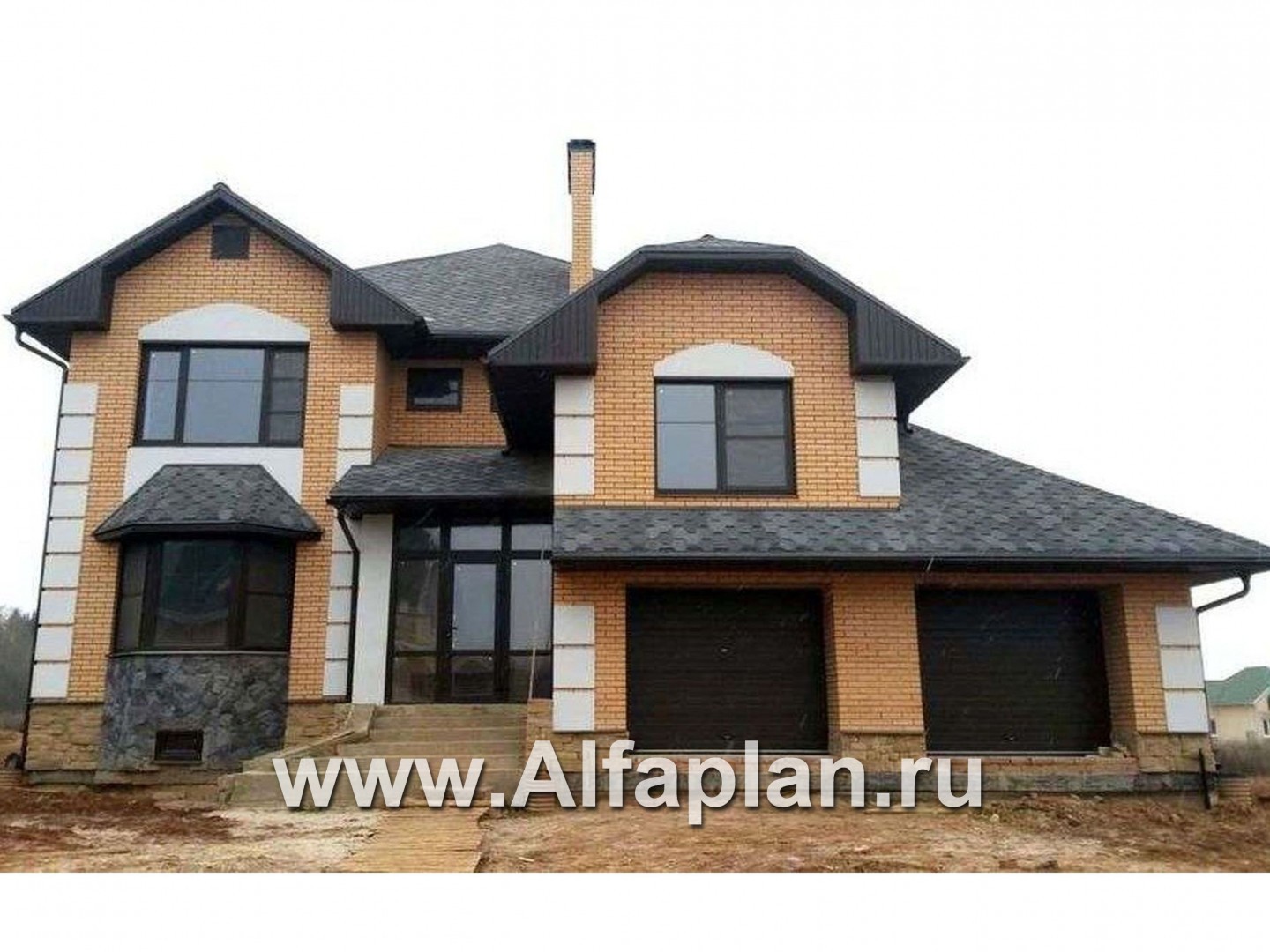

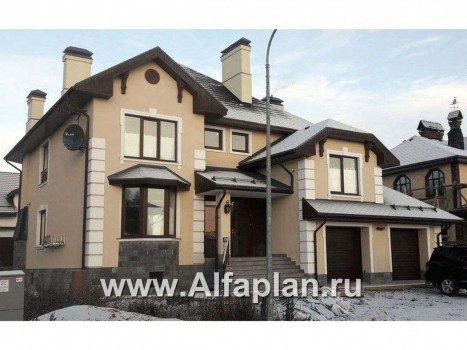

Доброго дня! заказывали данный проект 4 года назад. Проживаем в нем почти год. Расскажу какие изменения мы внесли.: 1. на первом этаже поменяли местами окно и дверь выхода на веранду. Соответственно кухня заняла г-образное положение с мойкой у окна. 2. Кладовая стала продолжением гаража, что дало возможность в гараже ставить снегоуборщик.3. Поскольку имеем маленьких детей, после долгих обсуждений убрали второй свет, на втором этаже образовался дополнительный холл, из него сделали дверь с выходом на небольшой балкон. 4. Вместо кладовой на втором этаже сделали гардеробную 5. с промежуточного этажа из спальни убрали туалет. 6. в спальне на 19,7 м добавили окно. 7 по левой стороне стороне от дверей холла до угла дома сделали еще один балкон, стена теперь смотрится не такой пустой. После детального изучения, решили, что запроектированное отопление в наших климатических условиях не потянет, так что по всему дому сделали теплые полы,установили два котла- электрический и на твердом топливе. Да и электрику почти всю спроектировали сами по своему.

Добрый день, Елена,
спасибо, что нашли время написать нам письмо и за оставленный комментарий. Уверены, что Ваш опыт пригодится будущим застройщикам, которые выберут для себя проект "Эвридика". Желаем Вам счастья и комфорта в Вашем новом доме!
