97B

"Дачный комфорт" - коттедж для отдыха и проживания

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
153.30132.3272.74
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)34000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000



Вид спереди
Вид спереди
Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

37.6  м3
Тип наружных стенкирпич или газобетон (альтернативно)

85.9/84.8  м3
Тип внутренних стенкирпич/газобетон

13.8/13.5  м3
Тип перекрытиймонолитные ж/б

15.3  м3
Тип кровлибитумная чепепица

206.0  м2
Наружная отделкаоблицовочный кирпич, штукатурка

220.3/5.7  м2
Наружная отделка цоколяискусственный камень -27.3 м3

Высота домаот пола 1-го этажа

9.8  м
Высота 1-го этажаот пола до пололка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Мощность котлаС бойлером горячей воды

35 квт
Расчетная электр. нагрузкас учетом эл. плиты 8.5

15.7 кВА
Утеплительминеральная вата

Окна

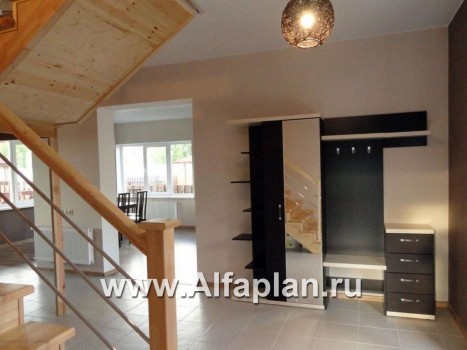

Вы ищите проект дома, в котором могла  бы  проживать  большая семья? Тогда вам стоит обратить внимание на данный коттедж.  В этом особняке удобно и комфортно будут себя чувствовать все члены семьи: бабушки, внуки и их родители. Ведь для этого все предусмотрено. Для старшего поколения есть отдельная комната на первом этаже, а рядом с ней имеются душевая с санузлом и техническое помещение. В техническом помещении располагается котел  и  стиральное оборудование. Здесь же в холле находится деревянная лестница на второй этаж. Основанием коттеджа по проекту является монолитная железобетонная плита. Также по проектировке предусматривается вариация при строительстве наружных стен – газобетонные блоки и кирпич могут быть использованы альтернативно. Так что данный коттедж можно условно занести в категорию «проекты домов из газобетона и кирпича».

В доме два полноценных по высоте этажа, первый — 3.0 м, второй —2.95 м. и эксплуатируемый чердак.

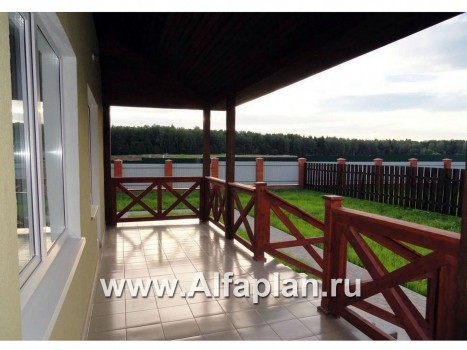

Из распределительного холла можно пройти в любое помещение первого этажа. На первом этаже  также расположены гостиная и кухня-столовая.  Вход в кухню из холла, а гостиная связана с кухней-столовой через открытый арочный проем. Пространство гостиной вытянутое,  проходит через весь этаж, поэтому окна находятся по обеим сторонам. Это придает гостиной объемность, зрительно удлиняет помещение и прекрасно освещает его. Для придания дополнительного уюта гостиной в ней разместили камин.  Такой же арочный проем ведет из гостиной в холл. Выход на крытую террасу имеется из гостиной, здесь отлично будет собраться за чаем  и в летние вечера, и в первые дождливые осенние деньки.  Интересно решено  лестничное пространство: оно оформлено в виде башни с шатровой кровлей. На втором этаже расположены три спальни, ванная комната и лестничный  холл. Даже это обычно утилитарное транзитное пространство решено в проекте с изяществом. Отсюда можно выйти на балкон. Балконы имеют и две спальни. Назначение чердака определят сами хозяева дома. Его площадь не включена в общую площадь дома. В проекте 96А гостиная двусветная. В нашем проекте так же предусмотрено зеркальное изображение  данного строения и его поэтажная планировка.

Возможно, при детальном знакомстве с этим коттеджем, он может вам не понравиться. В таком случае не тратьте свое время в поисковиках, а сразу же заходите в наш каталог, где представлены самые интересные проекты коттеджей в количестве 450 штук.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Владимир из города Новосибирск написал(а) 14.06.2016:

Вопрос по проекту 97B. Здравствуйте, возможно ли заказать данный проект с ленточным фундаментом и материалом стен: сибит, утеплитель, облицовочный кирпич. Спасибо.

Здравствуйте, Владимир!

В качестве несущих стен применен газобетон со следующими техническими характеристиками: толщина блока 375 мм, объемный вес 500 кг/м3, марка по прочности В3,5. Изменения по замене стенового материала в проектную документацию мы не вносим, но это не исключает возможности реализации дома из других материалов. Разработка ленточного фундамента для этого дома возможна нашими специалистами (на основании инженерной геологии Вашего участка, срок исполнения и стоимость Вы найдете в разделе "Сервис для заказчиков" на сайте) или силами строителей.

Юрий из города Новосибирск написал(а) 03.02.2014:

Добрый день! Скажите пожалуйста, возможно ли пол первого этажа сделать из сборного железо бетона (пустотные плиты перекрытия) есть ли такие плиты .Спасибо.

Юрий, здравствуйте.

Монолитный пол 1-го этажа можно заменить на пустотные сборные плиты. Но такая конструкция будет сложнее и дороже. Какой в этом смысл ?  Сейчас пол 1-го этажа - это тонкая плита -100 мм, фактически армированная стяжка по грунту.

--
Бредихин Сергей из города Тында написал(а) 27.03.2013:

Здравствуйте! Ваш проект очень понравился,возможно ли пристроить гараж с левой стороны ( со стороны гардеробной - техпомещение)

Сергей, здравствуйе.
Можно пристроить навес для машины или гараж. Если предусмотреть навес с заездом со сотроны левого фасада ( сбоку) может получится удачное решение
