97A 3D

"Шесть соток" - дом для маленького участка

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
151.20133.0373.45
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)33900

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000


4.74612

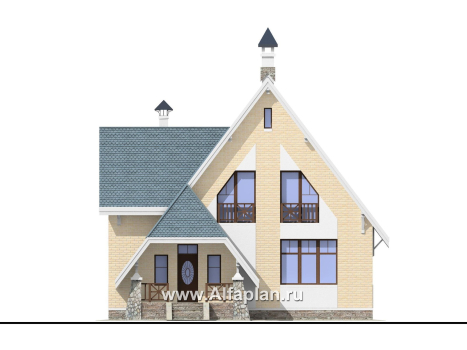

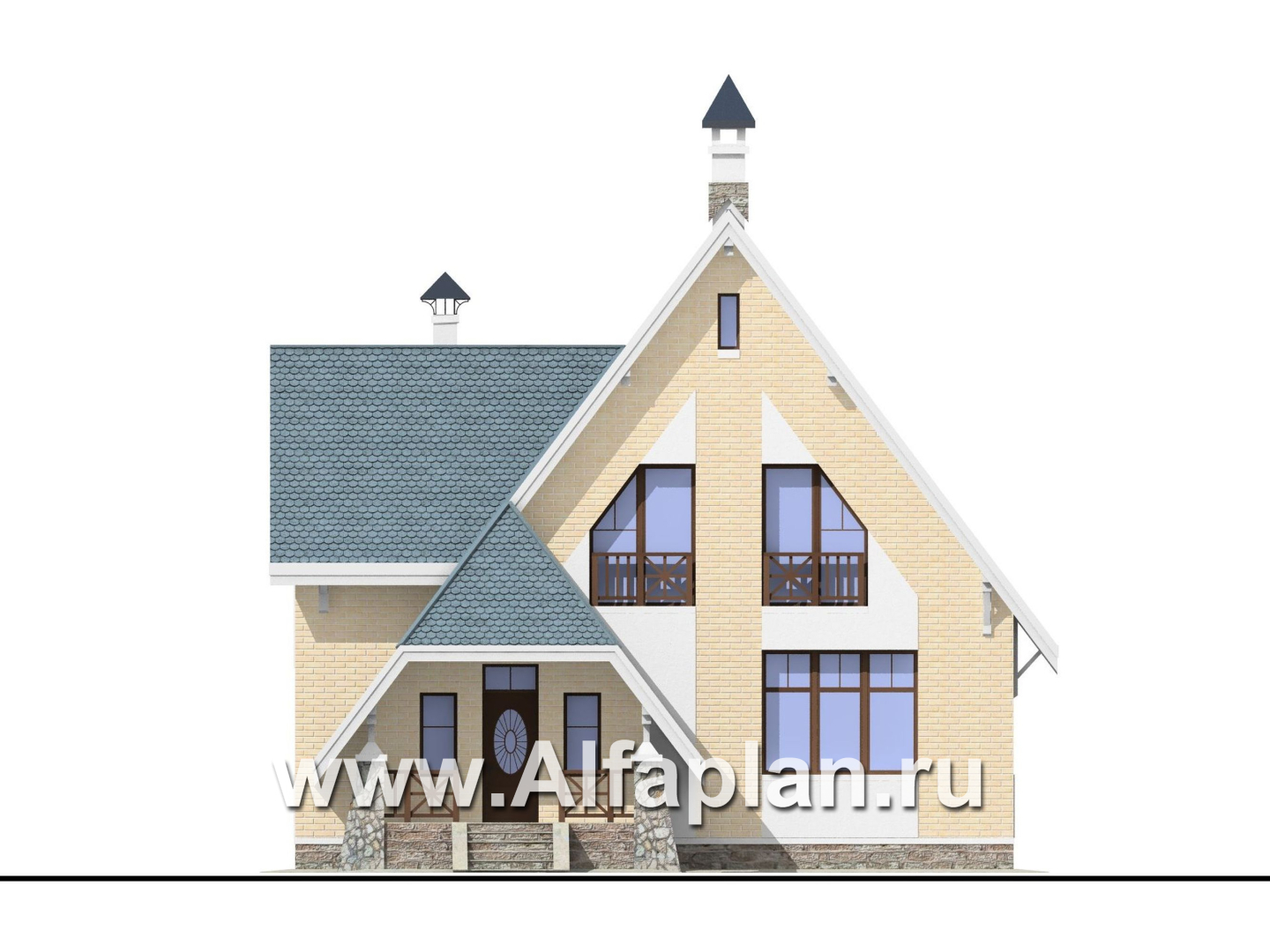

Вид спереди
Вид спереди

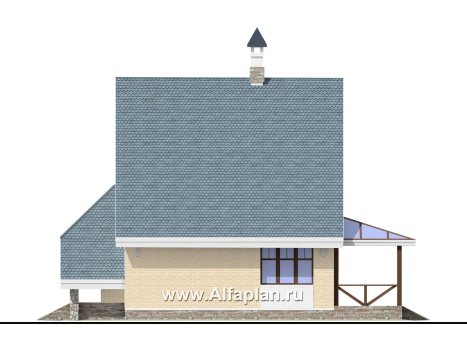

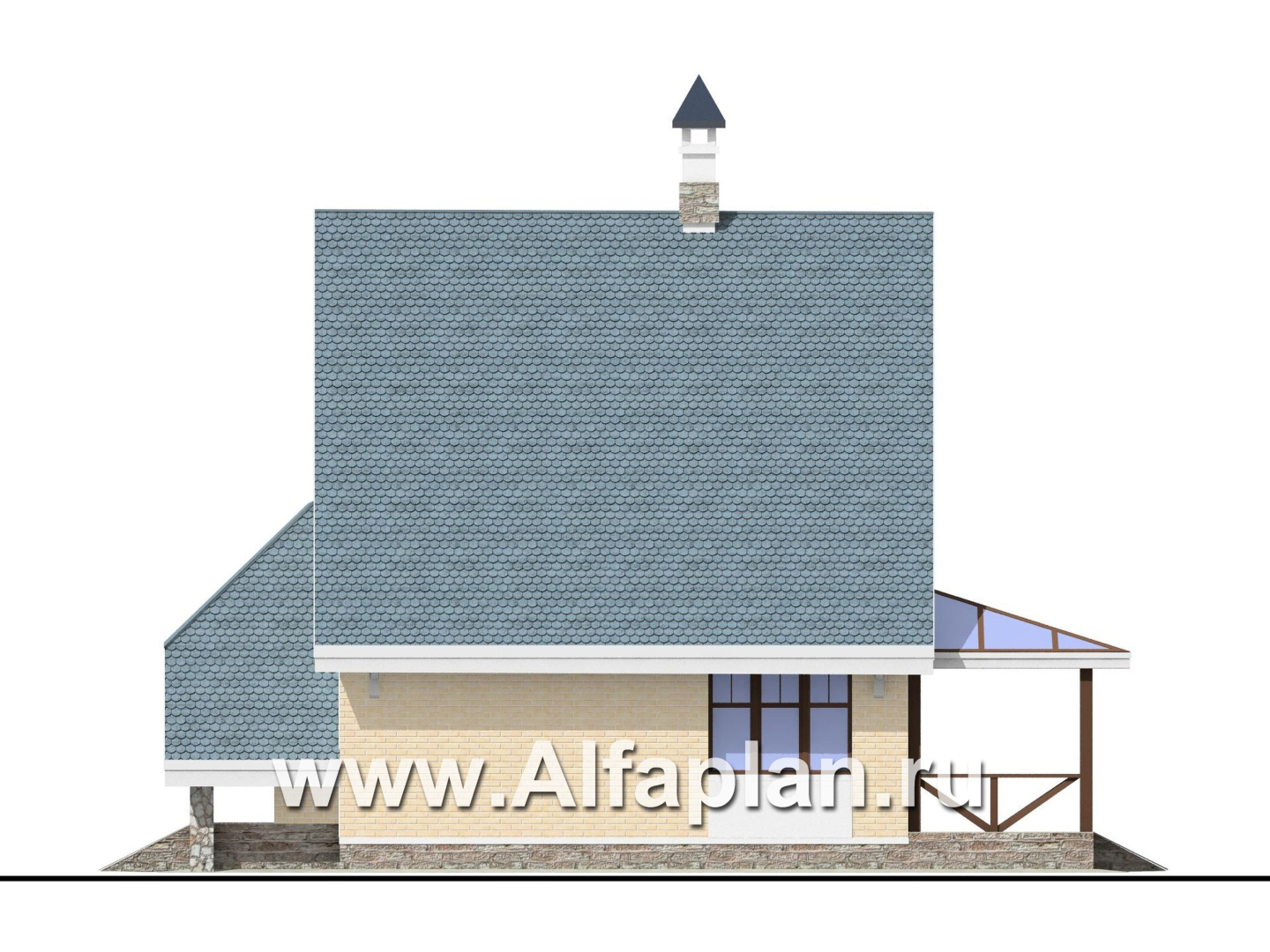

Вид справа
Вид справа

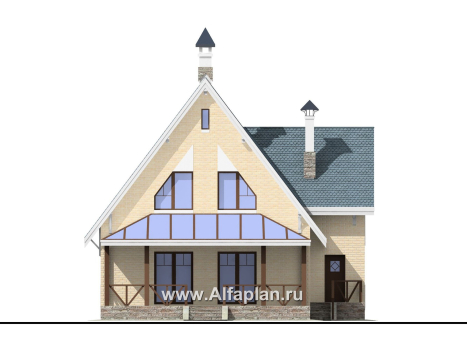

Вид сзади
Вид сзади

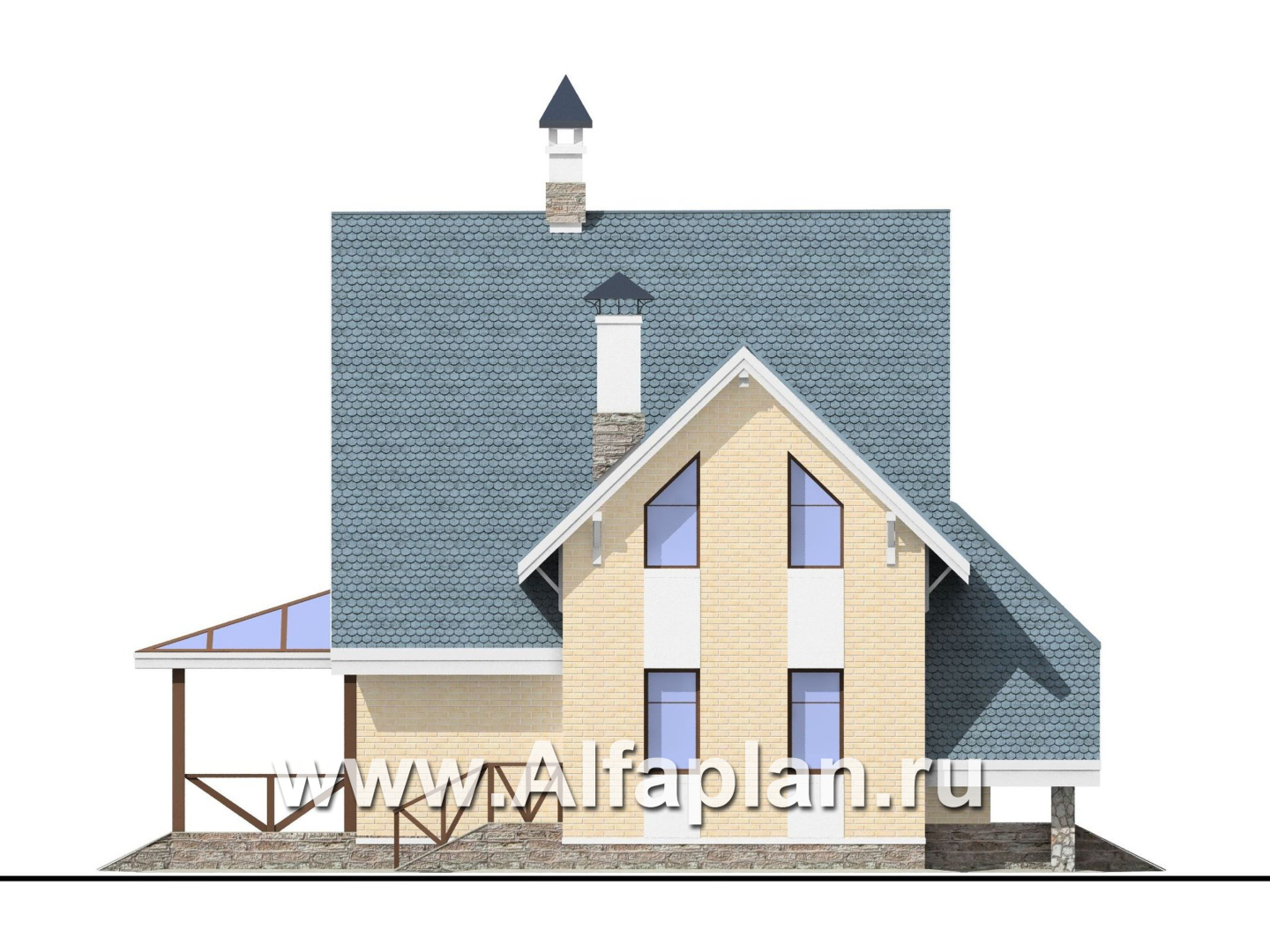

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

37.6  м3
Тип наружных стенкирпич или газобетон ( альтернативно)

72.1/71.1  м3
Тип внутренних стенкирпич/газобетон

13.8/13.5  м3
Тип перекрытиймонолитные ж/б над 1-ым этажом, подшивка под стропилами над 2-ым

13.5  м3
Тип кровлибитумная черепица

229.7  м2
Наружная отделкаоблицовочный кирпич, штукатурка

185.6  м2
Наружная отделка цоколяискусственный камень

Габаритные размеры домабез крылец

11.5х9.1  м
Высота домаот уровня пола первого этажа

7.55  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Мощность котлас бойлером горячей воды

35 кВт
Расчетная электр. нагрузкас учетом электроплиты

15.7 кВт
Утеплительминеральная вата

Окна


Вы стали обладателем своего участка земли и, наконец, вы сможете воплотить свою мечту в жизнь - построить дом. Площадь  участка стандартная, шесть соток, а дом должен быть со всеми удобствами, привлекательной внешности и чтобы много места не занимал. В основание дома заложена монолитная железобетонная плита. Наружные стены дома в своем строительстве предусматривают альтернативное решение – использование двух материалов – газобетонных блоков и кирпича. В этом смысле коттедж можно отнести к группе «проекты кирпичных и газобетонных домов». Посмотрите внимательно этот проект.  Быть может  вам понравятся его решения. Компактный  план и рациональная  планировка  этого дома такова, что он поместиться даже на небольшой участок. Дом двухэтажный, второй этаж мансардный. К заднему фасаду пристроена  просторная  крытая терраса. Отделочные материалы  для наружной отделки  применялись наиболее светлых оттенков, и дом просто  светится чистотой  и свежестью.

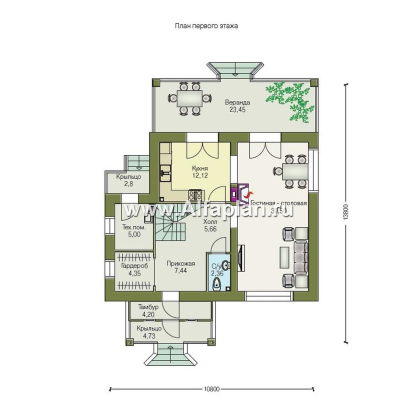

Цоколь коттеджа, колоны и ступеньки  из искусственного камня. Крыша дома мансардного типа, покрыта битумной  черепицей. Состав помещений типичен для современного небольшого коттеджа. На первом этаже расположилась гостиная-столовая, кухня, прихожая с гардеробной и небольшая котельная. Техническое помещение находится рядом с вместительной  гардеробной  и имеет отдельный выход  на территорию участка. Несомненным украшением дома является гостиная, она протянулась через все пространство этажа и вместе со столовой создает объемное и светлое помещение. Дополнительный уют ему придает наличие камина. Терраса — естественное продолжение гостевой зоны дома. Она добавляет комфортности планировки этого небольшого дома. Сюда так приятно выйти утром с чашечкой кофе, пообедать в кругу семьи в уик-энд, или полистать журнал в кресле теплым летним вечером. На втором этаже — три компактные спальни и  большая по площади  ванная комната. В холле второго этажа свободно размещаются уютная зона отдыха с диваном и креслом. Все очень продуманно и рационально, нет ничего лишнего и при этом оптимально комфортно для жизни небольшой семьи.

Если, к примеру, этот коттедж под номером 97А вас не устроил, не теряйте времени и смотрите остальные проекты домов, их у нас 450 штук! Среди этого количества найдутся как вариации на уже просмотренные вами объекты, так и дома совершенно иного плана.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Andrey Martynov из города г. Сердобск написал(а) 19.04.2016:

Вопрос по проекту 97A Можно ли поменять гардероб , и сан узел на первом этаже? Где будет находится электро щитовая? И исключить из проекта веранду

Андрей, добрый день.
От террасы можно просто отказаться без корректировки проекта. Это же относится и к рокировке санузла и гардеробной. Поменять их местами можно непосредственно в процессе строительства.  Проект готов и может быть предоставлен в кратчайшие сроки. Отправку проектов мы выполняем на следующий день после поступления платежа.
Андрей из города Сердобск написал(а) 16.04.2016:

проект коттеджа 97A. Владимир можно на этом проекте убрать веранду и на первом этаже поменять местами гардероб и санузел, сан узел сделать немного побольше

Андрей, добрый день.
От террасы можно просто отказаться без корректировки проекта. Это же относится и к рокеровке санузла и гардеробной. Поменять их местами можно непосредственно в процессе строительства.  Проект готов и может быть предоставлен в кратчайшие сроки.
