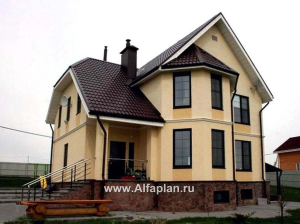

"Успех Плюс" - удобный коттедж с цокольным этажом


проект коттеджа 30AC

"Ретростилиса Плюс" - удобный дом с цокольным этажом


проект коттеджа 41AC
Сроки доставки
Доставка Доставка бесплатно!

Подробнее

Приглашаем посмотреть: на сайте открыта коллекция проектов с фото реализаций "Один-в-Один"!

Вернуться
102AC

"Шевалье плюс"- компактный дом с цокольным этажом

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
131.00184.6599.8
Общая площадь, включая цокольный этаж, м2 Общая (отапливаемая) площадь цокольного этажа, м2 Площадь гаража - навеса, м2
206.763.1422.40 (не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)39700

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Перекрытия над цокольным и 1-ым этажом - из сборных ж/б плит5000

4.87387

Вид спереди
Вид спереди
Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита и стены цоколя

71.0-с учетом стен цоколя  м3
Тип наружных стенкирпич или газобетонные блоки (альтернативно)

76.8/75.8  м3
Тип внутренних стенкирпич или газобетон

24.1/13.9  м3
Тип перекрытиймонолитные ж/б

23.9  м3
Тип кровлибитумная черепица

236.1  м2
Наружная отделкалицевой кирпич, декоративная штукатурка

191.6  м2
Наружная отделка цоколяоблицовочный камень -41.5 м2

Гараж

Габаритные размеры домакоробка дома без навеса и террасы

10.4 Х 10.9  м
Высота домаот пола 1-го этажа

9.7  м
Высота цокольного этажаот пола до потолка

2.5  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Высота мансардного скоса2.16, 2.04 - в зависимости от места сечения

Мощность котлаквт

40
Расчетная электр. нагрузкакВа

20.6 - с учетом эл. плиты
Утеплительминеральная вата

Окна


Вы  мечтаете построить  такой  дом,  в котором будет не только удобно жить, но и также который бы занимал небольшую площадь участка? Перед вами проект именно такого коттеджа. Привлекательность этого дома во многом объясняется его удобной, универсальной планировкой и выразительными фасадами.

Фундаментом в этом проекте становится монолитная ж/б плита, а также стены цоколя. Строительство наружных стен предусматривает альтернативу относительно материалов – в этих целях можно использовать как газобетонные блоки, так и кирпич, и, следовательно, этот коттедж можно отнести в «кирпичные и газобетонные дома».

В доме два жилых этажа и цокольный этаж, используемый для технических нужд. Из  холла цокольного этажа можно пройти в любое его помещение.  В холле находятся только лестница и санузел. Слева из холла можно пройти в душевую, совмещенную с сауной,  а  справа  находятся все подсобные помещения. Здесь разместились  котельная с прачечной,  просторная теплая кладовая, а также  кладовое помещение поменьше, холодное в отличие от первого.  Основную часть цокольного этажа занимает спортивный зал, объединенный с комнатой отдыха.  Освещение  здесь естественное, так как  окна  цокольного этажа находятся  выше уровня земли.  Большую часть первого этажа занимает светлая  гостиная-столовая. Угловой камин и многогранный эркер придают этому помещению особый уют. От кухни его отделяет открытый арочный проем. Кухня  напрямую связана с террасой. В прихожей  разместилась вместительная гардеробная комната. Справа к дому пристроен навес для машины – это очень удобное и одновременно  практичное решение.  Второй этаж полностью принадлежит   зоне отдыха. Здесь  расположены три спальни. Их планировка выполнена в перегородках и при необходимости может быть изменена. Также на втором этаже находятся  гардеробная, ванная комната и санузел. Эркер гостиной на втором этаже превратился в уютный балкон и, что особенно ценно, - крытый двускатной кровлей. Использование различных по фактуре и цвету отделочных материалов позволит получить массу разнообразных вариантов этого дома. В данном проекте предусмотрено также зеркальное изображение коттеджа, которое поможет вам выбрать наиболее удобное расположение строения на вашем участке.

В нашем каталоге также имеется отличная вариация на данный коттедж – проект 102А. Также не забывайте, что в нашем каталоге для вас припасены другие, не менее интересные проекты коттеджей общим числом 450 штук.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Юлия написал(а) 16.10.2017:

Вопрос по проекту 102AC Очень нравится проект, однако, хотелось бы спросить, возможно ли внести некоторые коррективы? 1.Видела похожий проект без цокольного этажа, но с погребли. Хотелось бы увеличить площадь погреба до внешней стены и перенести тех. помещение на то же место, где оно предусмотрено в варианте с цокольным этажом, а не месте тех.помещения оставить гардероб. 2.Кухню перенести на место столовой, отделив её от гостиной стеной (перегородкой), вход в кухню сделав из гостиной. А на месте бывшей кухни организовать ещё одну спальню. Окна в боковой стене в столовой и спальне (бывшей кухне) убрать. Выход из спальни на террасу заменить окном. 3.На месте сауны на втором этаже, также как в проекте с цоколем, оставить гардероб.

Здравствуйте, Юлия!

Вариант проекта без цоколя и с возможностью организации погреба - 102А - http://www.alfaplan.ru/catalog/item_937/. Перечисленные Вами изменения возможны. Это смогут сделать Ваши строители самостоятельно. Если эти изменения необходимо отразить в документах, можем выполнить такую корректировку в паспорте проекта. Т.е. корректируются планы, фасады, разрезы. Проект предоставляется без изменений.


Татьяна из города Углич написал(а) 06.08.2017:

Добрый день! Проект очень понравился, но очень бы хотелось узнать примерную стоимость постройки без гаража(навеса), террасы

Добрый день, Татьяна,

наша компания занимается проектированием частных домов и продажей готовых проектов. Составление смет - это прерогатива строительных компаний. В наших проектах есть Спецификации с полным перечнем материалов, необходимым для строительства коробки дома и монтажа инженерных систем. У строительных компаний профессионально работающих на рынке,  есть свои  расценки и в том числе приблизительная сметная стоимость 1 м2 общей площади коробки дома. Для "грубого" подсчета Вы можете опираться на данные по расходу основных материалов, указанные нами в таблице с характеристиками дома на страничке с проектом на сайте.
