73AC

"Стелла Плюс" - компактный дом с цокольным этажом

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
151.50214.9379.59
Общая площадь, включая цокольный этаж, м2 Общая (отапливаемая) площадь цокольного этажа, м2
222.7674.26
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)39000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

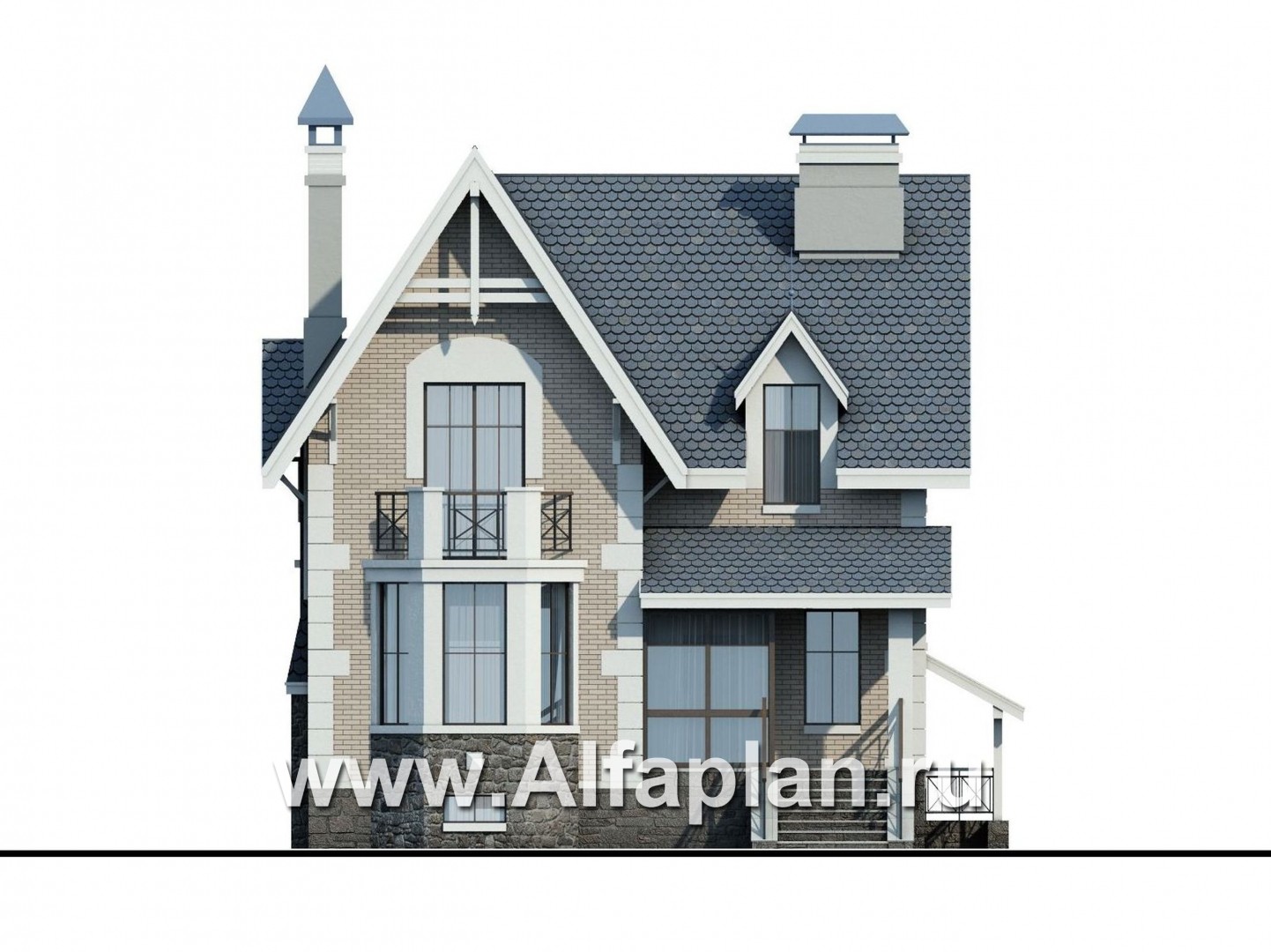

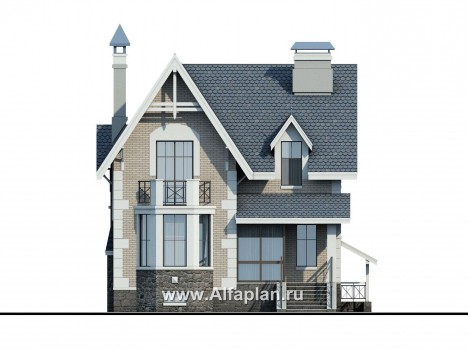

Вид спереди
Вид спереди

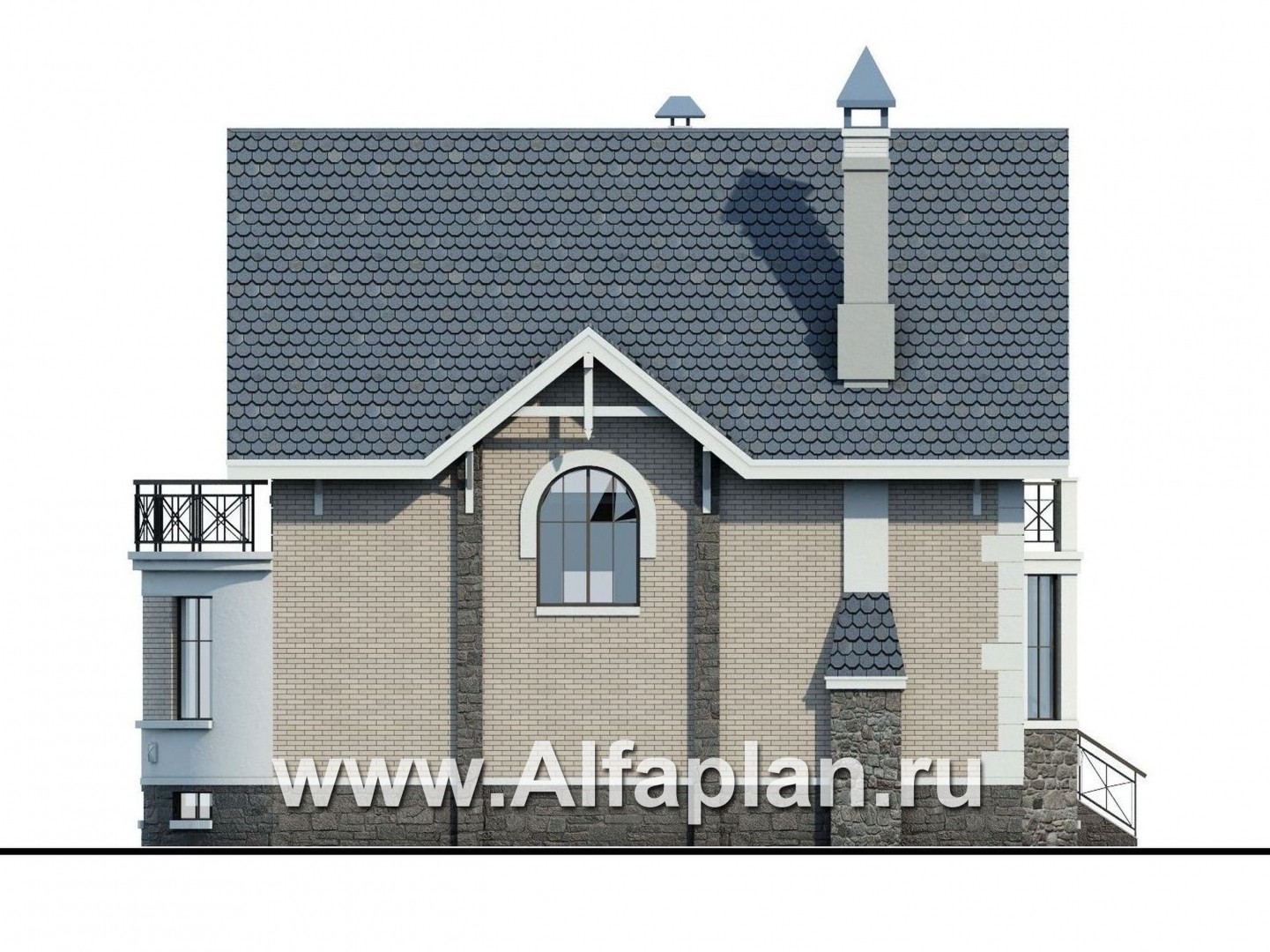

Вид справа
Вид справа

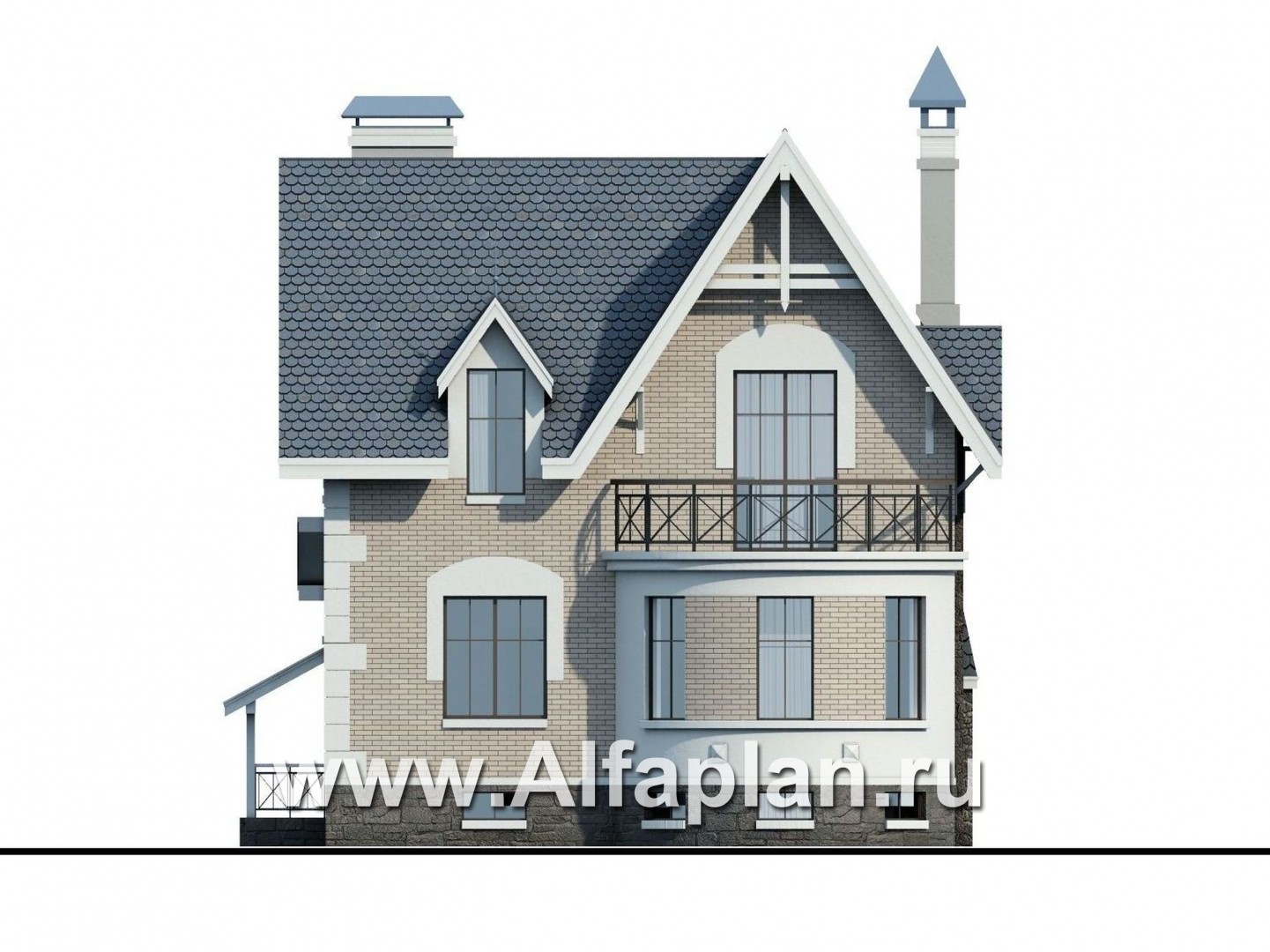

Вид сзади
Вид сзади

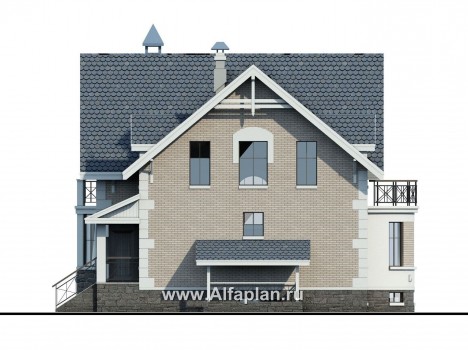

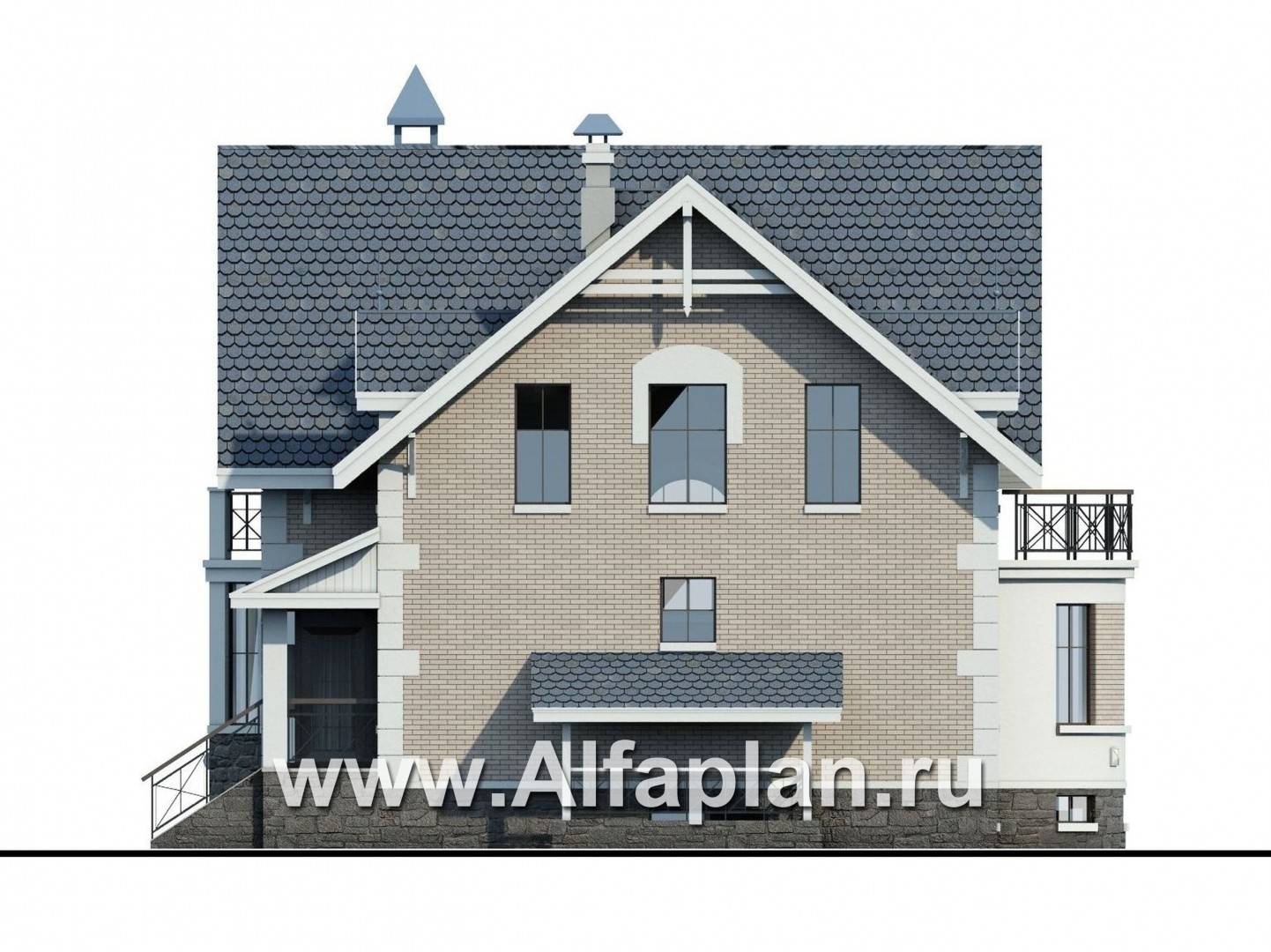

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

бетон В25 - 22,8 + 41,5 (стены подвала)  м3
Тип наружных стенгазобетонные блоки, кирпич (альтернативно)

88,2/89,4  м3
Тип внутренних стенгазобетонные блоки, кирпич (альтернативно)

13,3/20,2  м3
Тип перекрытиймонолитные ж/б - над цокольным и 1 этажом, подшивка по деревянным балкам - над 2 этажом

бетон В25 - 12,7 + 12,9  м3
Крышапо деревянным стропилам

Тип кровлибитумная черепица, возможна металлочерепица или натуральная

220  м2
Наружная отделкаоблицовочный кирпич + штукатурка

211,5 + 67,4  м2
Наружная отделка цоколяискусственный камень - 51,6 м2

Габаритные размеры домабез лестницы веранды

9.55х14.00  м
Высота домаот уровня пола первого этажа

9.3м  м
Высота цокольного этажаот пола до потолка

2.6м  м
Высота 1-го этажаот пола до потолка

3.0м  м
Высота 2-го этажаот пола до потолка

2.8м  м
Утеплительминеральная вата


Строительство цокольного этажа – пожалуй, наиболее рациональный и логичный способ добиться максимального объема полезной площади при минимальном пятне застройки. Впрочем, при правильном подходе к выбору проекта коттеджа наличие «скрытого» этажа может оказаться далеко не единственным плюсом…

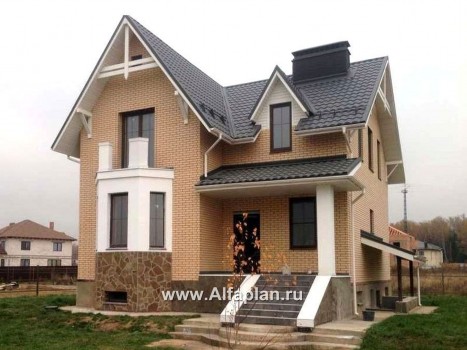

К примеру, дом из кирпича (газобетона) «Стелла Плюс» поначалу привлекает внимание исключительно эффектным внешним видом. Переходящие в балконы эркеры на главном и дворовом фасадах, рифмующиеся остроконечные кровли, чья геометрия подчеркнута контрастным белым обрамлением, да и вообще обилие в декоре фасада белого цвета создают удивительный эффект. Образ сказочного мини-замка удачно дополняет цокольный этаж, облицованный акриловым камнем: кстати, его серый оттенок отлично гармонирует с цветом черепицы, выбранной для оформления кровли, и светлым тоном кирпичной кладки.

В этом кирпичном (газобетонном) доме, помимо цоколя, предусмотрено два этажа, причем второй является мансардным. Из цокольного этажа предполагается сделать мини-версию спортивно-оздоровительного комплекса. Здесь разместились тренажерный зал, а также сауна с душевой. Нашлось место и для довольно просторной комнаты отдыха. Кроме того, цокольный этаж вместил и подсобные помещения, в том числе постирочную. Для удобства использования хозблока проектом дома из кирпича (газобетона) предусмотрен отдельный вход, расположенный на боковом фасаде.

Первый этаж отдан под помещения, предназначенные для дневного пребывания членов семьи. Основное пространство занимает оборудованная камином гостиная, особый шик которой придает трехгранный остекленный эркер. Гостиная может быть совмещена со столовой, частично размещенной в большом полукруглом эркере дворового фасада. Таким образом, вся левая половина первого этажа превращается в единое помещение со сквозным освещением. В качестве «водораздела» между обеденной зоной и уголком отдыха выступает лестница на второй этаж.

Столовая, в свою очередь, сообщается с кухней, имеющей выход в холл. Он является частью служебного пространства, включающего прихожую и гардеробную.

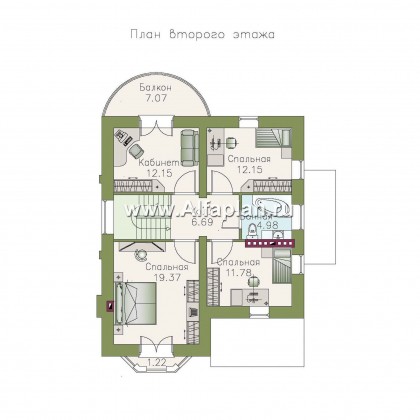

Второй этаж, согласно проекту кирпичного (газобетонного) дома отдан под помещения приватной зоны. Это три спальни, причем одна значительно превосходит прочие по площади, а также кабинет. Он, а также большая спальня, имеют выходы на балконы.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Игорь написал(а) 01.12.2016:

Вопрос по проекту 73AC Здравствуйте,очень нравиться проект,можно ли как альтернатива использовать при возведение цоколя блоки фбс,и плиты перекрытия.и еще вопрос сможете ли вы порекомендовать строителей кому можно было бы доверить возведение дома.строить в Подмосковье.

Игорь, добрый день,

в проекте сцены и основание цокольной части дома выполнены монолитными ж/б. Стены толщиной 400 мм, плита -250 мм.
Монолитные стены можно заменить на блоки ФБС, но мы такой вариант не разрабатываем, реализация - на ответственность строителей.
Перекрытия также в проекте монолитные ж/б . Возможна замена на сборные пустотные плиты с дополнительным армопоясом под них в случае газобетонной кладки. Такой вариант перекрытий можем разработать мы дополнительно к проекту, или выполнить его могут сами строители.
Вопрос выбора строительной компании очень важен. Мы, к сожалению, давать какие-то гарантированные рекомендации в данном случае не можем.

Конастантин из города Тольятти написал(а) 20.05.2014:

Добрый день! Очень хороший проект, можно ли вместо кабинета с балконом на втором этаже сделать второй свет?

Здравствуйте, Константин!

Вместо кабинета с балконом можно сделать второй свет. В данном случае перекрытие второго этажа заливаются с учетом этой  особенности. С этой задачей легко справятся Ваши строители, корректировка проекта не потребуется.

Татьяна из города Москва написал(а) 10.11.2013:

Добрый день! Очень понравился этот проект. Подскажите а Вы его планируете доделать? И когда он может быть готов?

Татьяна, здравствуйте.
Этот проект на сегодняшний день разработан в полном объеме, 100% готовность всех разделов.
Он может быть предоставлен Вам в кратчайшие сроки.
