422A 3D

"Монтекки" - двухэтажный коттедж с гаражом на две машины

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
291.40269.1999.19
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)45000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

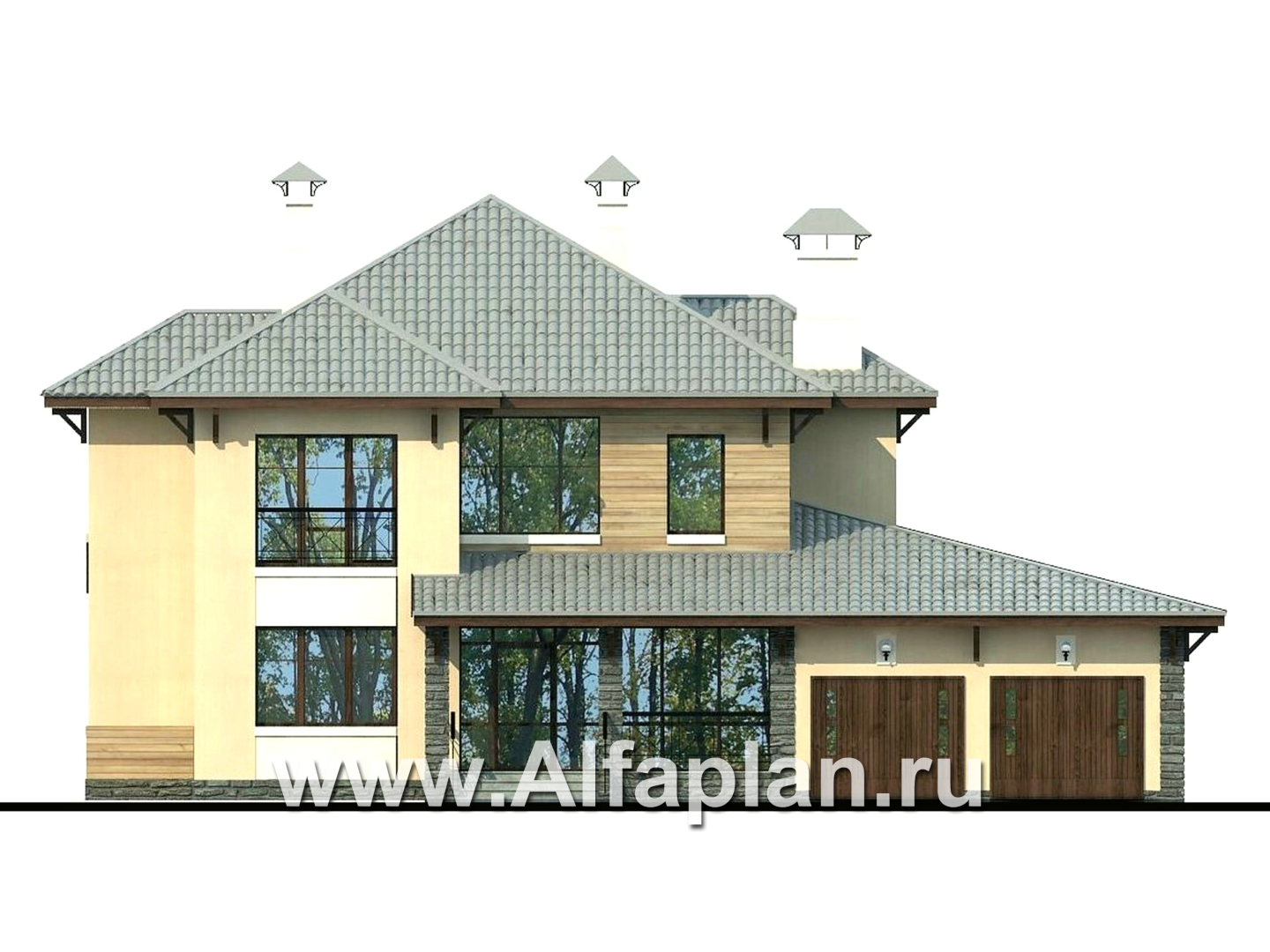

Вид спереди
Вид спереди
Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

69.3 (тощиной 250 мм)  м3
Тип наружных стенкирпич или газобетон ( альтернативно )

106.6/105.1  м3
Тип внутренних стенкирпич или газобетон ( альтернативно )

17.5/17.3  м3
Тип перекрытиймонолитные ж/б

25.2  м3
Крышастропильная конструкция

Тип кровликерамическая черепица

314.2  м2
Наружная отделкадекоративная штукатурка/вагонка

330.2/34.5  м2
Наружная отделка цоколяоблицовочный камень -36.9 м2

Высота домаот пола 1-го этажа

9.79  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.95  м
Высота мансардного скосанет

Мощность котлас бойлером горячей воды

50 квт
Расчетная электр. нагрузкас учетом электроплиты

20.4 кВА
Утеплительминеральная вата


Двухэтажный дом с гаражом на два автомобиля имеет достаточную площадь, позволяющую получить комфортабельную, удобную планировку. Планировка дома выполнена в особом ключе - невероятно функциональна и продумана. Облик дома современен и компактен. Здесь больше современности, чем декоративности. Все же, тон и качество отделочных наружных материалов превосходно подобраны. Основа отделки наружных стен дома – штукатурка, обеспечивающая мягкость цвета и не создающая нагромождения элементов. В конструкции колонн крыльца, в цоколе и отделке углов присутствуют весьма удачные вкрапления отделочного камня, который не становится противовесом общей современности и компактности экстерьера. Превосходно смотрится в доме просторный гараж на два автомобиля, находящийся на уровне первого этажа. По поводу непосредственно возведения наружных стен можно сказать следующее: здесь предусмотрена хорошая альтернатива – по желанию будущего владельца можно использовать как газобетонные блоки, так и кирпич. Следовательно, данный проект легко отнести в категорию «дома из кирпича и газобетона».

Зайдя на первый этаж через фасадное крыльцо, вы сразу же попадете в прихожую, с правой стороны которой будут находиться гардеробная и санузел. Далее следует холл, не ограниченный перегородками. Холл ведет в единое пространство гостиной и кухни-столовой. Из прихожей можно также пройти в небольшую гостевую комнату. К заднему фасаду примыкает большая крытая терраса. На втором этаже над ней расположен балкон. Спальная зона второго этажа представлена тремя спальнями и двумя ванными комнатами. Одна из ванных сблокирована с большой спальней хозяев дома. Центральное положение на втором этаже занимает холл, из которого можно выйти ко всем трем спальням, в одну ванную комнату и также на балкон. Для обслуживания чердака в холе предусмотрен лаз с выдвижной лестницей. Чердак не эксплуатируемый. Ко всему прочему, на втором этаже имеется небольшое двусветное пространство.

Большие панорамные окна предполагают размещение этого дома в живописном ландшафте. Если хотите немного подумать над тем, как на вашем участке лучше расположить этот коттедж, то специально для вас в этом проекте имеется зеркальное отображение дома. Если, допустим, в данном экземпляре что-то не устроило, тогда вам стоит зайти в общий каталог коттеджей сайта альфаплан. В каталоге вы найдете как вариативные проекты, так и проекты домов, совершенно уникальные по архитектуре и проектировке.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Вера из города Москва написал(а) 27.02.2013:

Добрый день, Скажите, пожалуйста, возможно ли добавление цокольного этажа к данному проекту с переносом котельной (тех помещение) на цокольный этаж? Заранее спасибо

Вера, здравствуйте.
Можем предложить выполнить для Вас вариант с цоколем в ПАСПОРТЕ проекта (без корректировки строительной рабочей документации). К такому Паспорту прикладываются типовые конструктивные узлы по цоколю ( сечения, схема армирования. Спецификации).Корректировка выполняется в соответствии с Тех. Заданинем, составленным на основании Ваших пожеланий.
Более подробную информацию о стоимости и сроках корректировок можно посмотреть в разделе «Сервис для Заказчиков» на сайте/

Alex из города S-Posad написал(а) 31.10.2012:

Здравствуйте! Проект хороший спасибо. Есть вопрос : можно ли обрезать угол в кухне столовой где большое окно, чтоб была прямая стена с гостиной и входом на террасу. (соответственно и 2 этаж спальня урежеться ). Так меньше затрат на строительство будет и сохранение тепла больше.

Alex, здравствуйте. Блпгодарим за высокую оценку нашего проекта.
От эркера кухни можно отказаться, выровнять стену левого фасада. Но надо иметь в виду, что в этом случае значительно сократиться площадь ванной комнаты второго этажа. Если Вас не пугает такое решение, можем предложить Вам корректировку планировки в Паспорте проекте. Возможно и самостоятельное решение этого вопроса силами строителей.

Ольга из города Москва написал(а) 01.04.2012:

Добрый вечер! Очень понравился проект, но вместо гаражей в пристройке хотелось бы сделать родительскую зону - 2 комнаты и с\у, а гостевую чуть удлинить и сделать вместо нее гараж. Надо ли вносить изменения в документацию и какова ориентировочная стоимость данных изменений!? Также прошу сообщать размеры ( длина-ширина) гостиной кухни и столовой!

Ольга, здравствуйте.
За корректировку рабочей документации мы сейчас не возьмемся, если такие изменения будут необходимы, их придется выполнять с помощью строителей по месту. Ширина гостиной - 4.2м, ширина кухни-столовой -3.6 м
