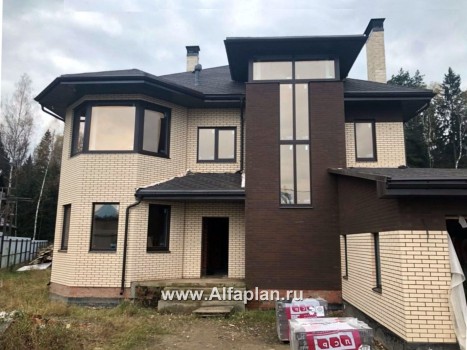

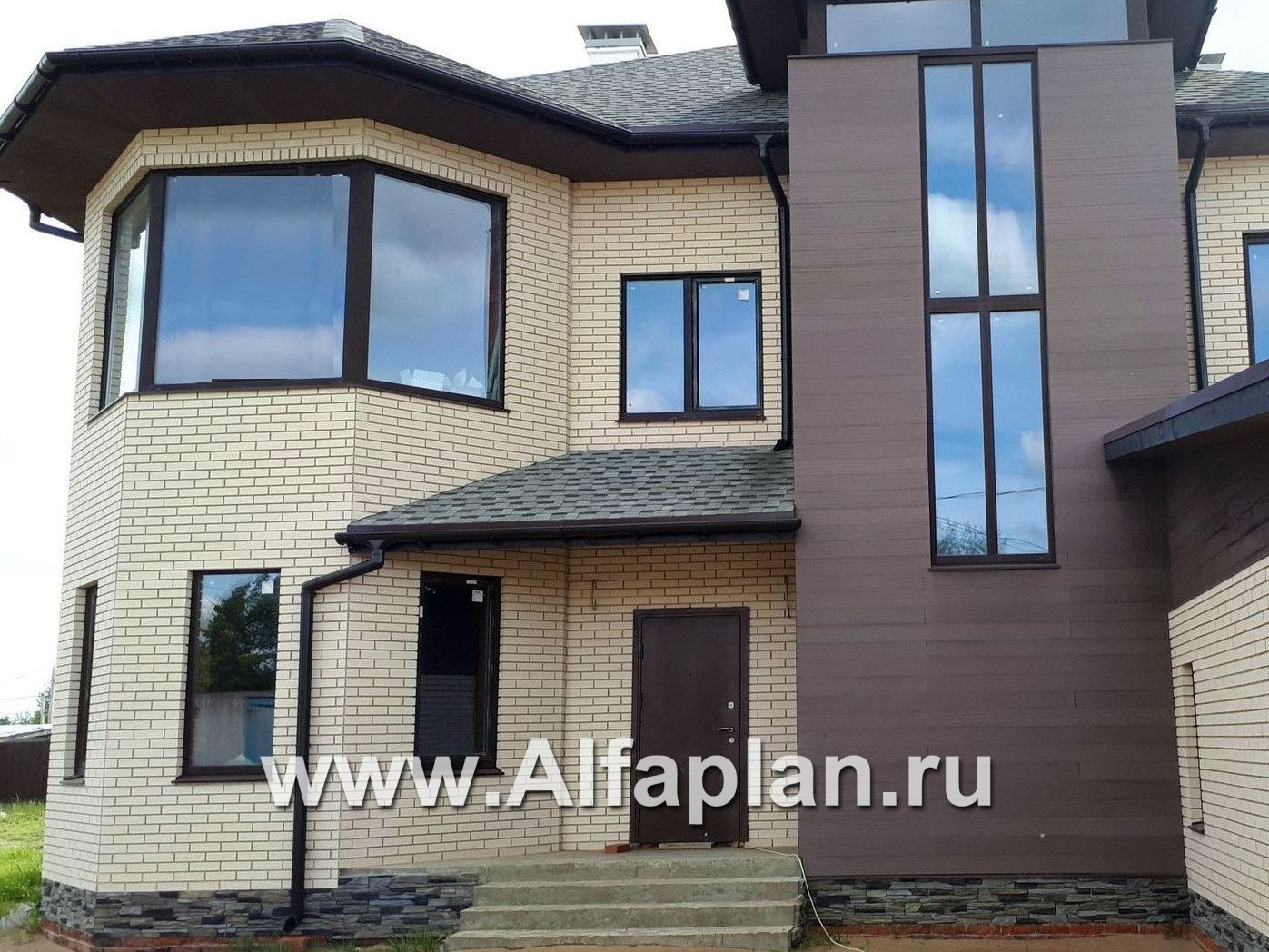

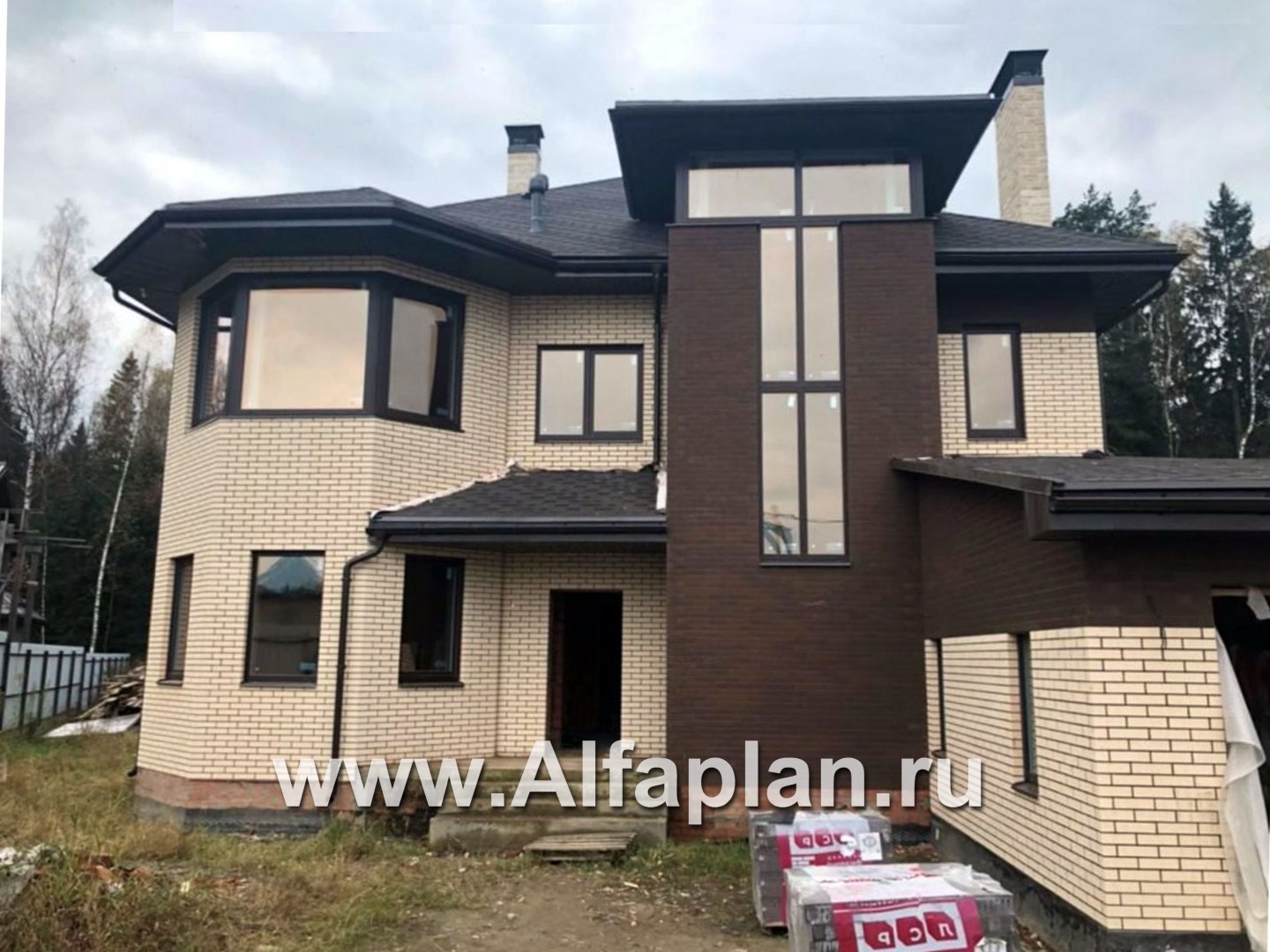

Приглашаем посмотреть: на сайте открыта коллекция проектов с фото реализаций "Один-в-Один"!

Вернуться
437B

"Гольфстрим" - современный коттедж с гаражом

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
260.20248.51117.25
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)43700

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Сауна с комнатой отдыха и тренажерной проект 288Б19000
Вариант перекрытия - сборные ж/б плиты над 1-ым этажом5000
Вариант фундамента - ленточный монолитный глубина заложения 1,6м5000
Проект отопления ТЕПЛЫЕ ПОЛЫ + радиаторы (типовой вариант)5000

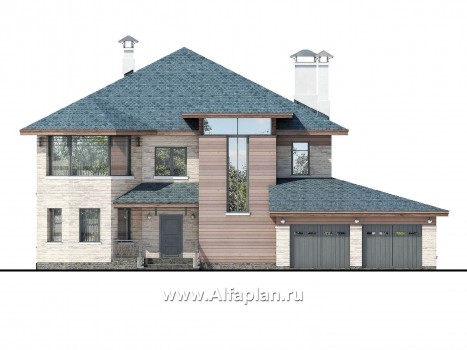

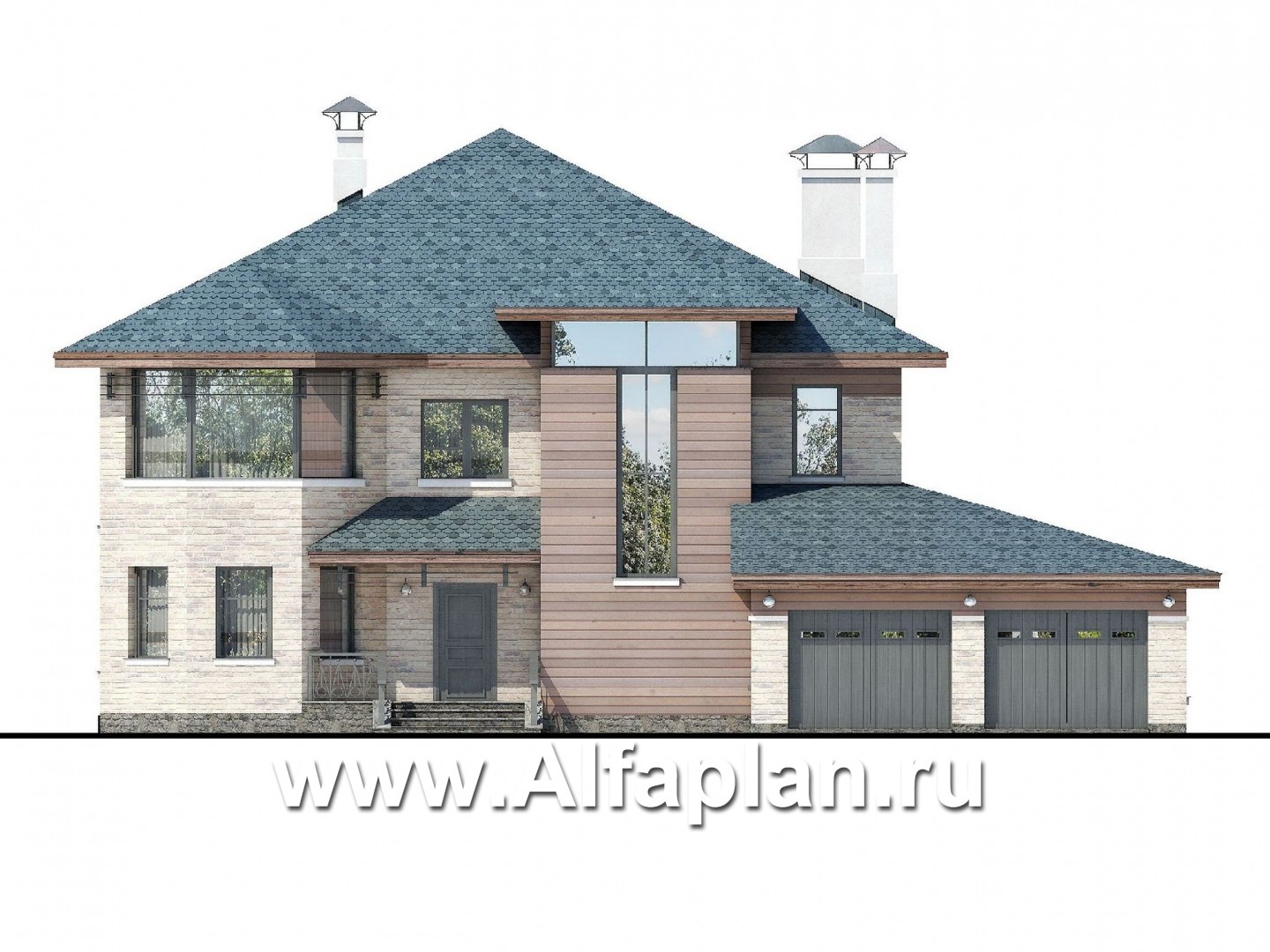

Вид спереди
Вид спереди

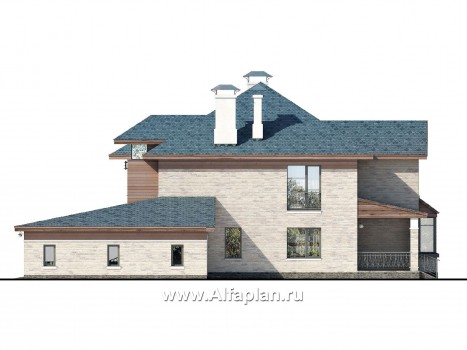

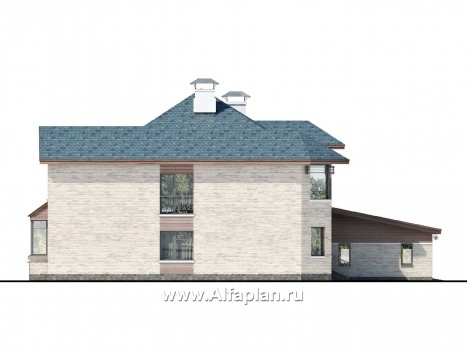

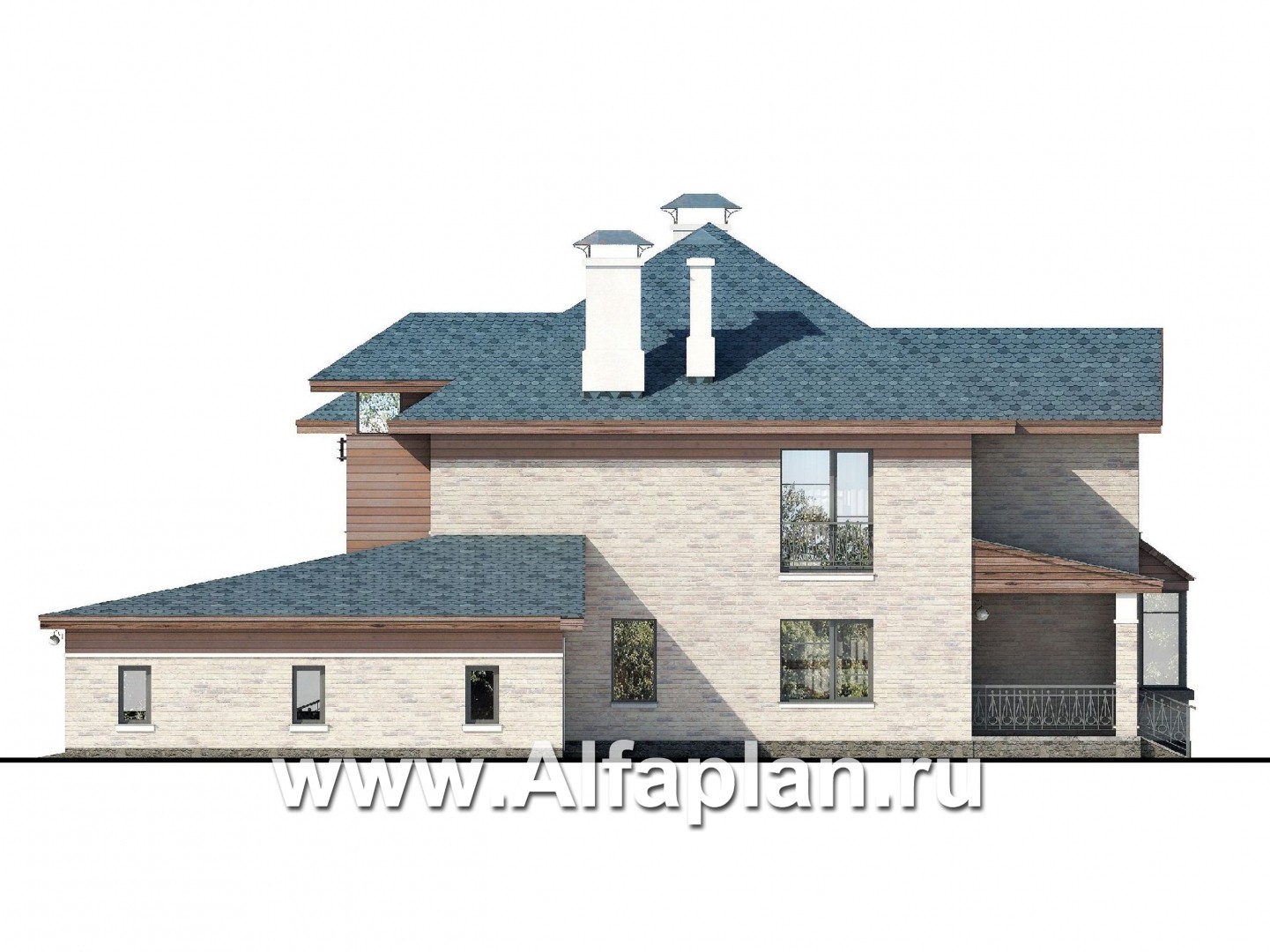

Вид справа
Вид справа

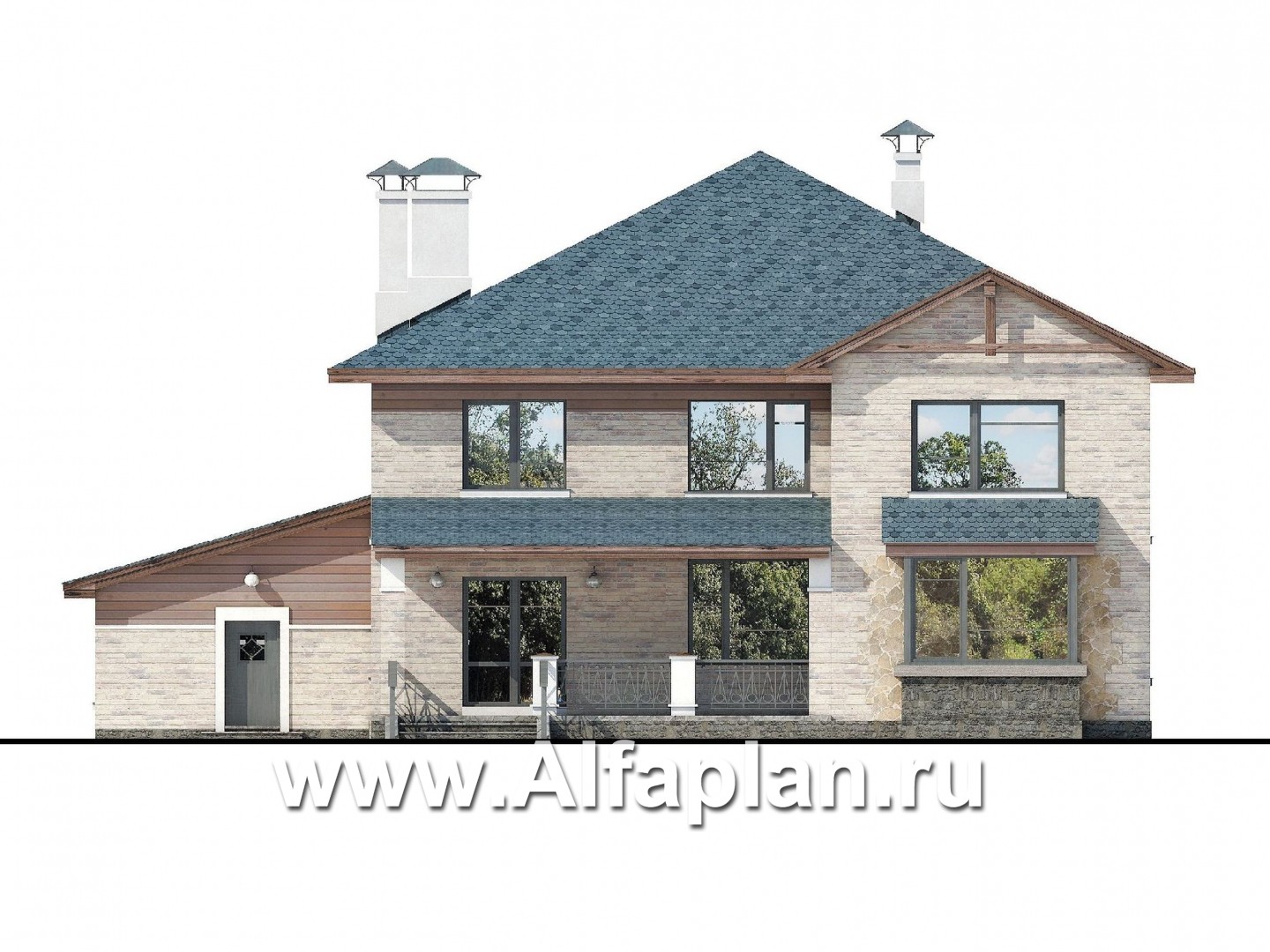

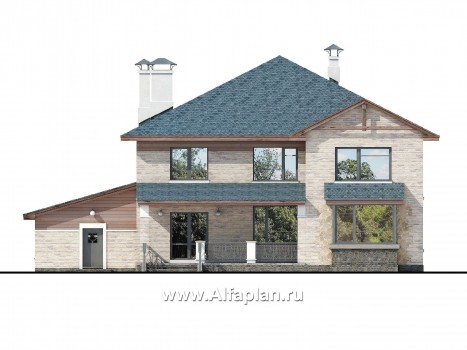

Вид сзади
Вид сзади

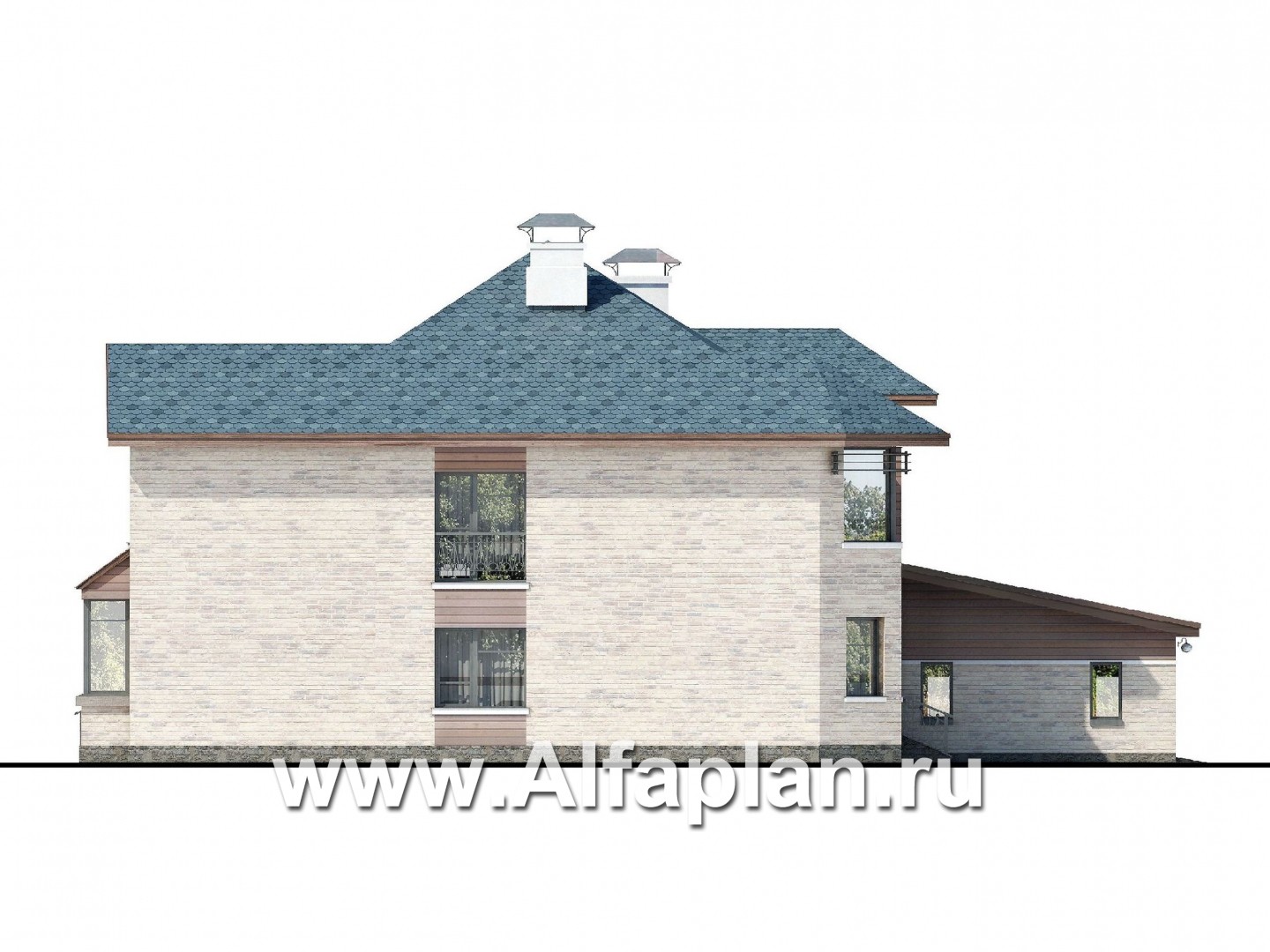

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

51.8  м3
Тип наружных стенгазобетонные блоки, кирпич (альтернативно)

139.4/141.3  м3
Тип внутренних стенгазобетонные блоки, кирпич (альтернативно)

15.5/15.5  м3
Тип перекрытиймонолитные ж/б над 1 эт. по деревянным балкам - над 2 эт.

18.9  м3
Тип кровлибитумная черепица, возможна металлочерепица или натуральная

339.0  м2
Наружная отделкаоблицовочный кирпич, дерево/ искуственный камень

237.2/112.1/11.4  м2
Наружная отделка цоколяоблицовочный камень.

Высота домаот пола 1-го этажа

10.32  м
Высота 1-го этажаОт пола до потолка

3.0  м
Высота 2-го этажаОт пола до потолка

2.7  м
Высота мансардного скосас бойлером горячей воды

Мощность котла55.0 квт

с учетом электроплиты
Расчетная электр. нагрузка20.6 кВА

Утеплительминеральная вата


Представленный здесь проект коттеджа наверняка придется по душе любителям современной архитектуры. Это жилье для преуспевающих людей, ценящих нестандартные дизайнерские решения.

Прежде всего, стоит обратить внимание на оригинальный облик дома: к примеру, его главный фасад украшен двумя совершенно не похожими эркерами. Один из них – многогранник, придающий очертаниям дома особую внушительность, второй примечателен окном необычной Т-образной формы. Различия между этими архитектурными элементами еще более подчеркнуты за счет выбора декоративных материалов: меланжированный кирпич бежевого оттенка выгодно контрастирует с вагонкой. В дуэт этих материалов вклинивается рустовый камень, которым оформлен цоколь этого кирпичного (газобетонного) дома.

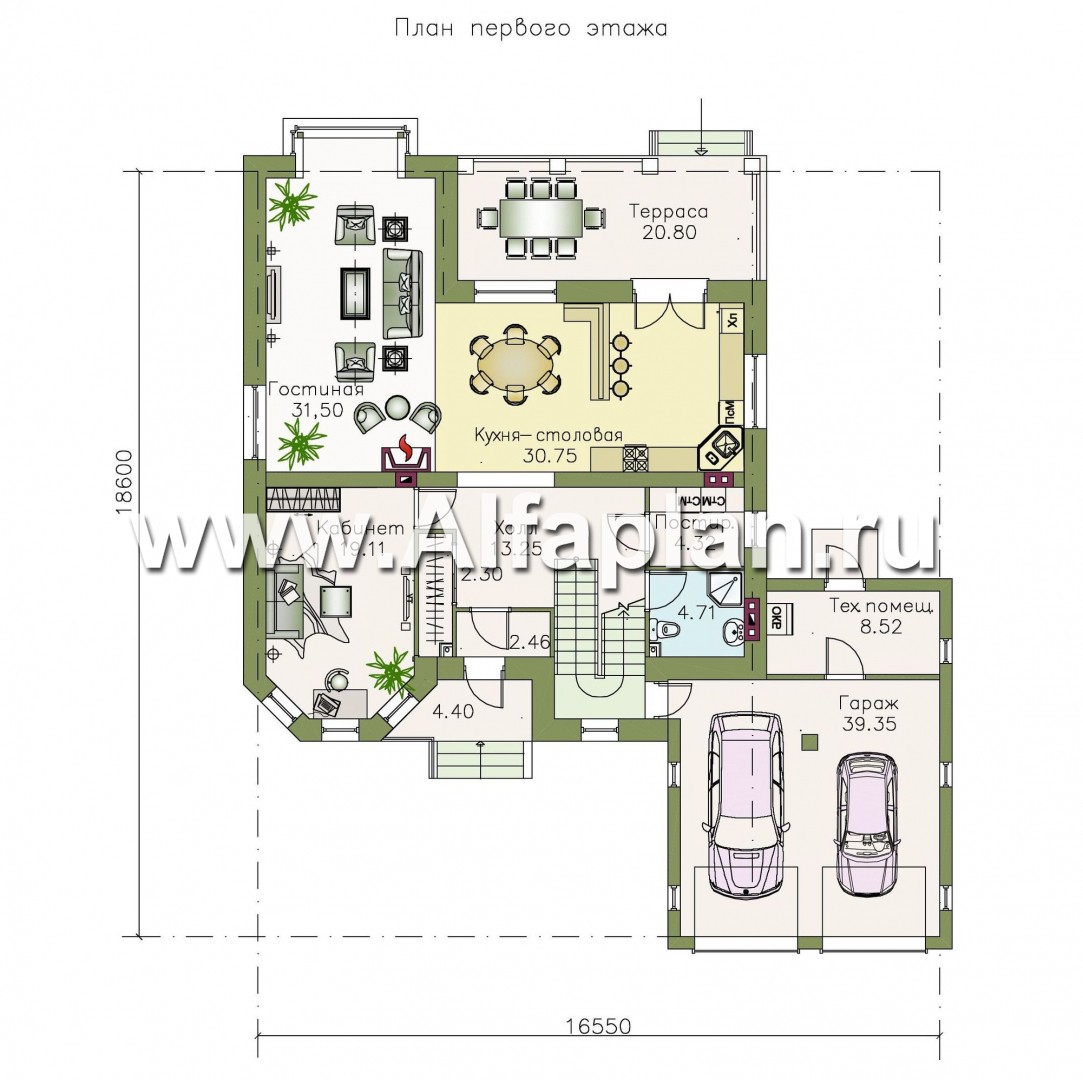

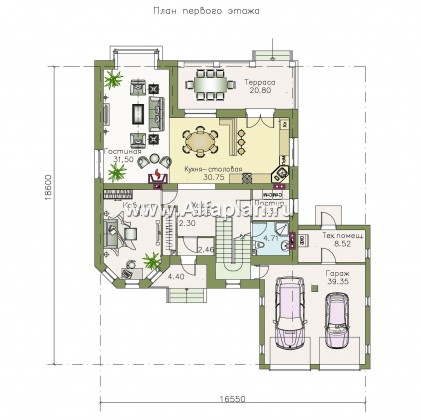

Проектом дома из газобетона (кирпича) предусмотрено два полноценных этажа. Пространство первого этажа перегородкой делится на две неравные части. Со стороны дворового фасада разместилась гостевая зона, которая включает просторную гостиную с камином и кухню-столовую, обеденная зона которой размещена в двухсветном пространстве.

Гостевое пространство расширено за счет пристроенного помещения – террасы, оборудованной собственным выходом во двор. Ее площади достаточно, чтобы разместить там дополнительную обеденную группу.

К главному фасаду этого газобетонного (кирпичного) дома примыкают помещения вспомогательного назначения. Помимо стандартной входная группа, включающей тамбур и холл с лестницей на второй этаж, это постирочная, рядом с которой расположен гостевой санузел.

Кроме прочего, проектом предусмотрен теплый гараж на два автомобиля. Попасть в него можно непосредственно из холла. Кроме того, у гаража имеется сообщающееся с ним техническое помещение, которое оборудовано собственным выходом. Существует проект дома без гаража (437A).

На первом этаже нашлось место и для приватного помещения: это уединенный кабинет, частично расположенный в многогранном эркере.

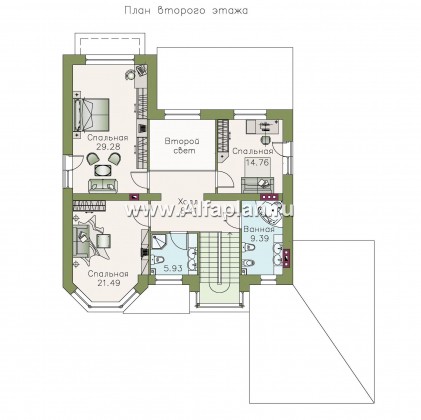

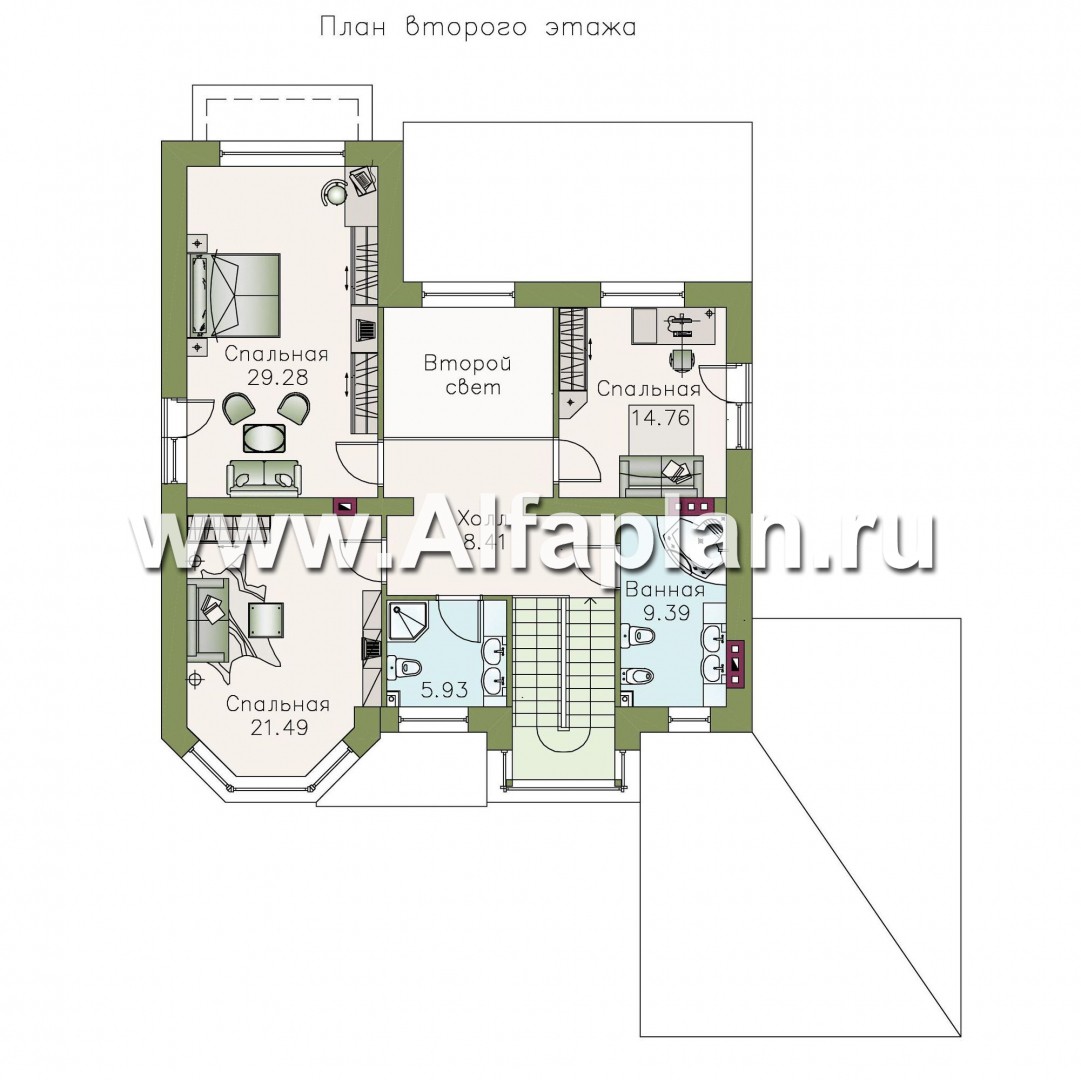

Остальные помещения приватной зоны по традиции расположены на втором этаже. Согласно проекту кирпичного (газобетонного) дома, это три спальни, не равнозначные по площади. Все помещения, включая ванную и санузел общего пользования, сосредоточены вокруг холла, часть которого занята вторым светом.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Константин из города Москва написал(а) 13.02.2017:

Добрый день. В точности хотел бы повторить вопрос от Александра "...Подскажите, есть ли у Вас проекты указанных домов в варианте, в котором задняя половина дома зеркально отображена (как бы гостиная и кухня поменяны местами), при этом передняя часть остается неизменной?..." Предложенные вами варианты (Агент 007, Маленький принц) не имеют второго света и площадь гостинной+столовой у них на 10 метров меньше. Если все же переделать данный проект просто зеркально перевернув часть дома, сколько это будет стоить?

Добрый день, Константин,
разработку варианта 437В (с зеркально отображенным задним фасадом, где гостиная и кухня будут поменяны местами) предложить можем. Стоимость будет отличаться от стоимости готового проекта 437В, т.к. проект потребует значительной переработки. Условия по проектированию мы направляем Вам на электронную почту.

Александр написал(а) 17.01.2017:

Вопрос по проекту 437B, 137B Добрый день Подскажите, есть ли у Вас проекты указанных домов в варианте, в котором задняя половина дома зеркально отображена (как бы гостиная и кухня поменяны местами), при этом передняя часть остается неизменной? Т.е надо, чтобы гараж был слева, а тераса у задней части дома - справа.

Александр, здравствуйте.

Да, конечно, такие проекты у нас есть. Варианты Вы можете посмотреть по ссылкам: http://www.alfaplan.ru/catalog/item_2259/http://www.alfaplan.ru/catalog/item_2216/http://www.alfaplan.ru/catalog/item_5941/
Кадукова Ирна из города Новосибирск написал(а) 13.12.2016:

Вопрос по проекту 437B Добрый день, интересует возможность включения в проект бани с бассейном.

Ирина, здравствуйте.

У нас есть готовый проект SPA - блока, разработанного для пристройки к этому проекту (437В) - проект 288В  http://www.alfaplan.ru/catalog/item_3335/.
Это готовый проект, такой же как и 437В. Если речь идет о небольшой чаше бассейна, которую можно поставить на пол, проект не потребует корректировки.
Если речь идет о большом плавательном бассейне с заглубленной чашей, можем предложить проект 287В -http://www.alfaplan.ru/catalog/item_3344/В этом случае потребуется выполнить вариант блокировки жилого дома и бассейна. Это также можно сделать. Также в нашей коллекции есть готовый проект отдельно стоящего бассейна: http://www.alfaplan.ru/catalog/item_7587/Можно также разработать индивидуальный проект SPA блока с бассейном, сауной (баней), комнатой отдыха с учетом его блокировки с жилым домом. Финальная стоимость зависит от конкретного задания на проектирование.
