159B

"Новая пристань" - дом для удобной загородной жизни

Дополнительные изображенияФотогалерея Зеркальный вариант проекта

общая площадь дома, м2жилая площадь дома, м2
151.1075.26
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)35000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Проект отопления ТЕПЛЫЕ ПОЛЫ + радиаторы (типовой вариант)5000

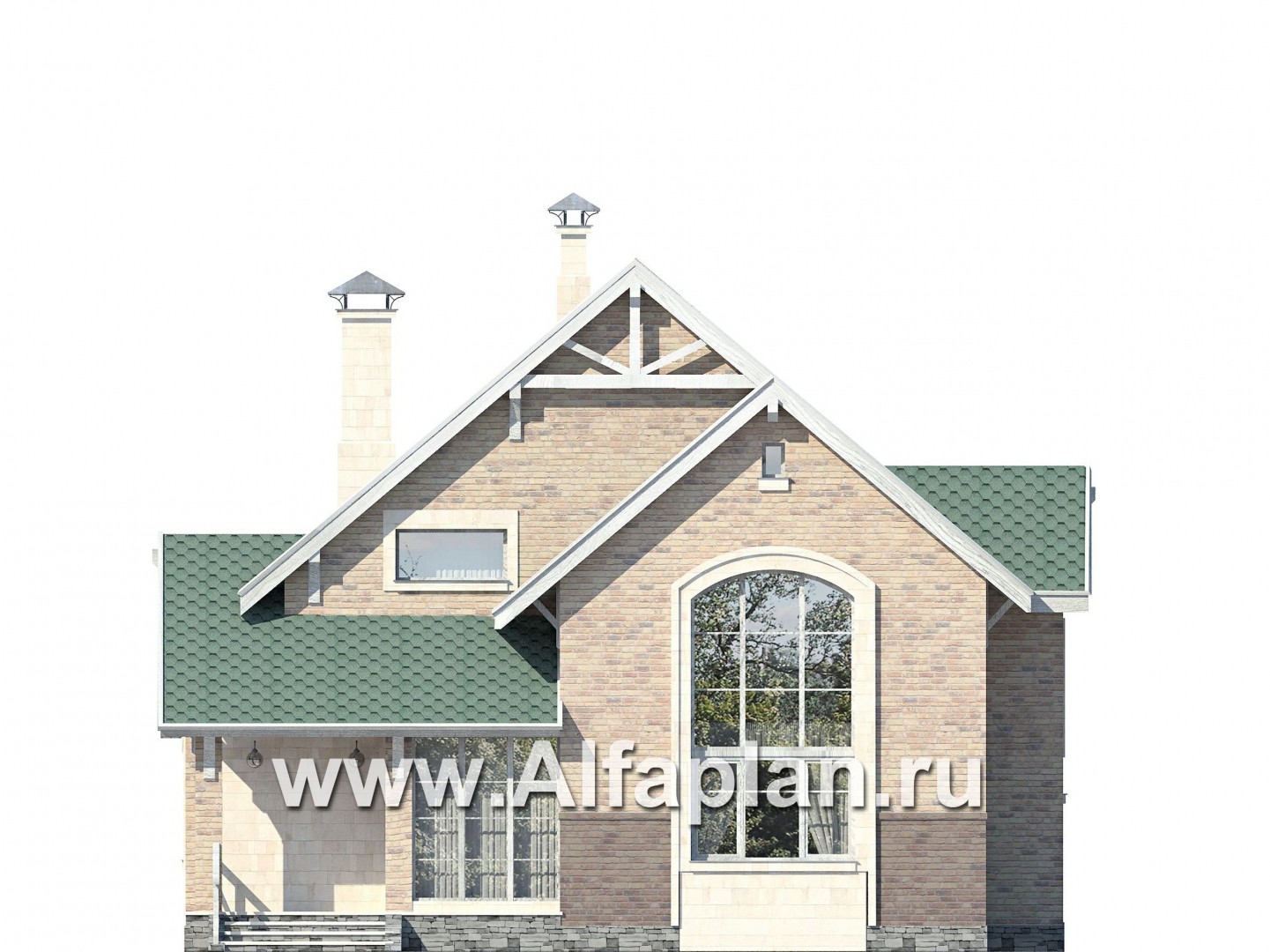

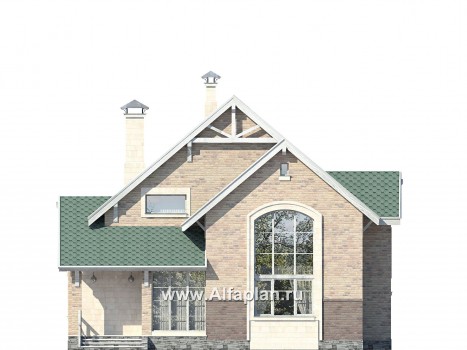

Вид спереди
Вид спереди

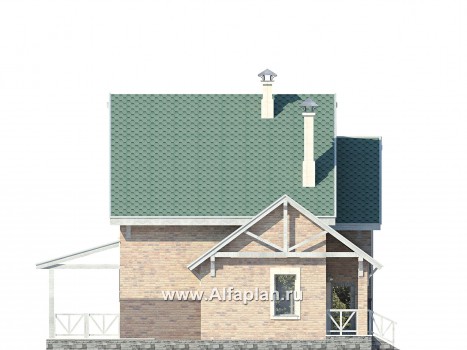

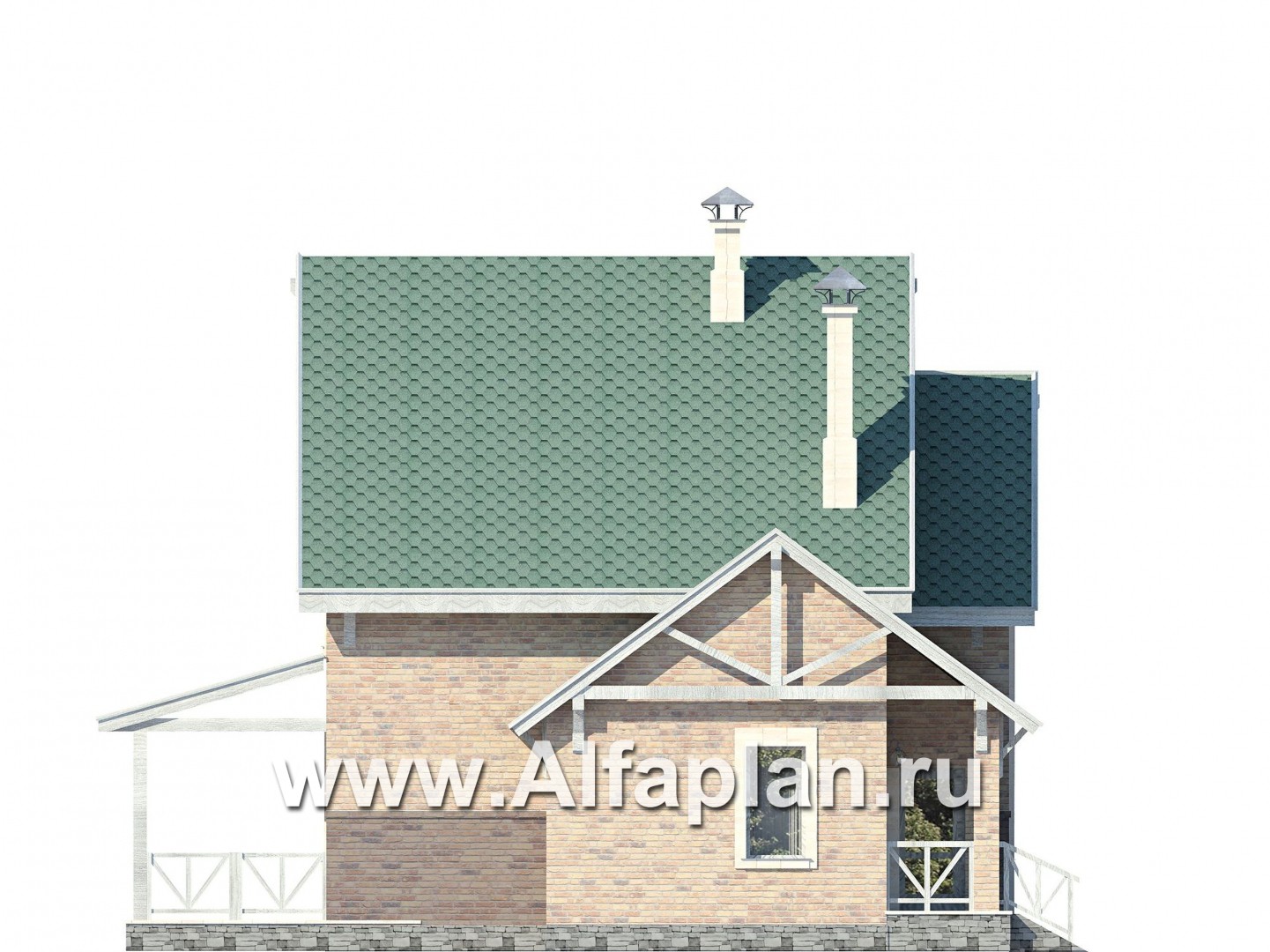

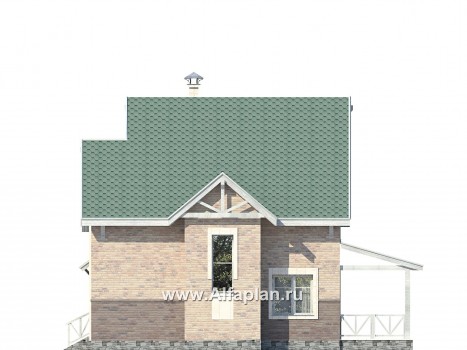

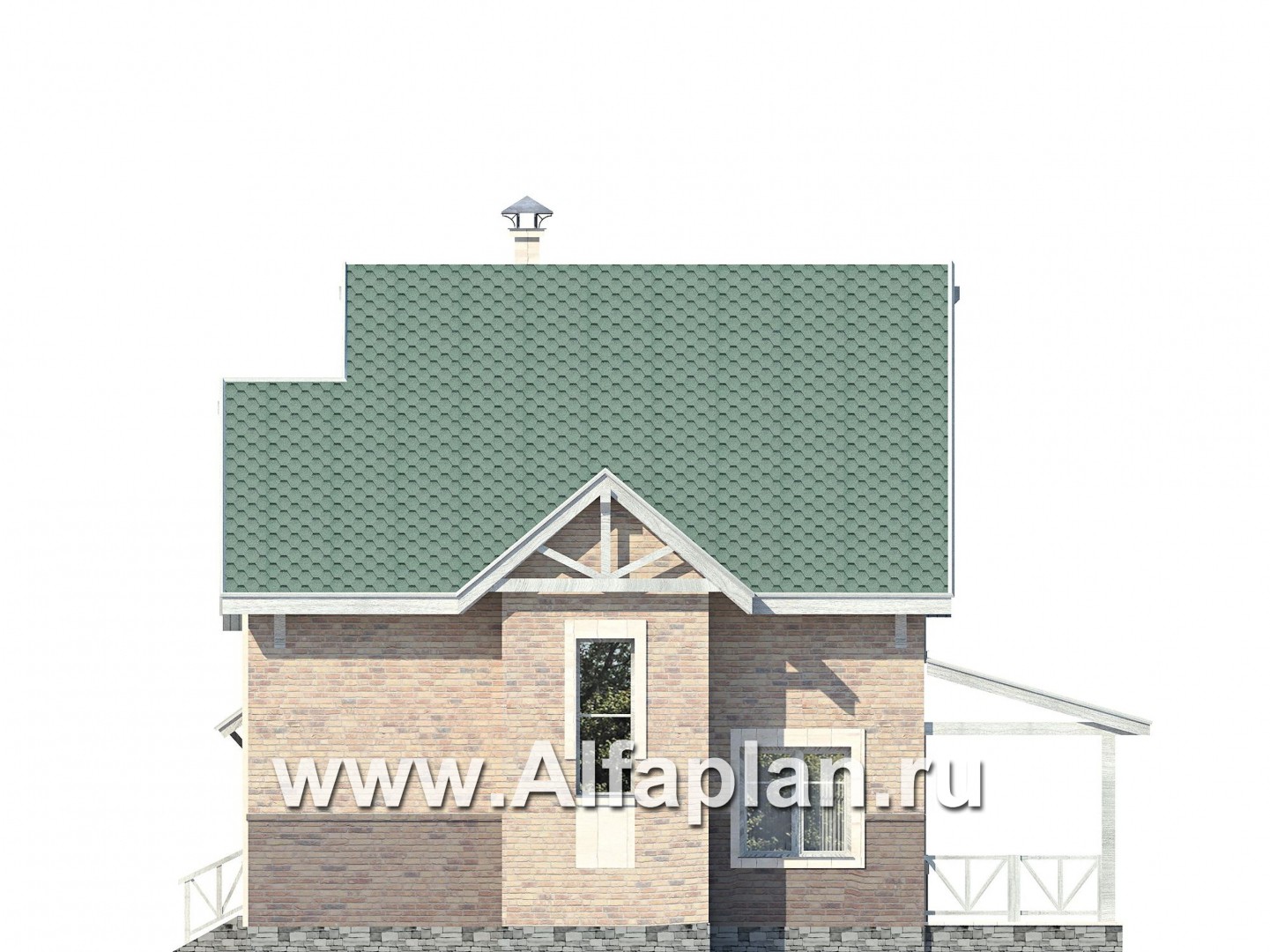

Вид справа
Вид справа

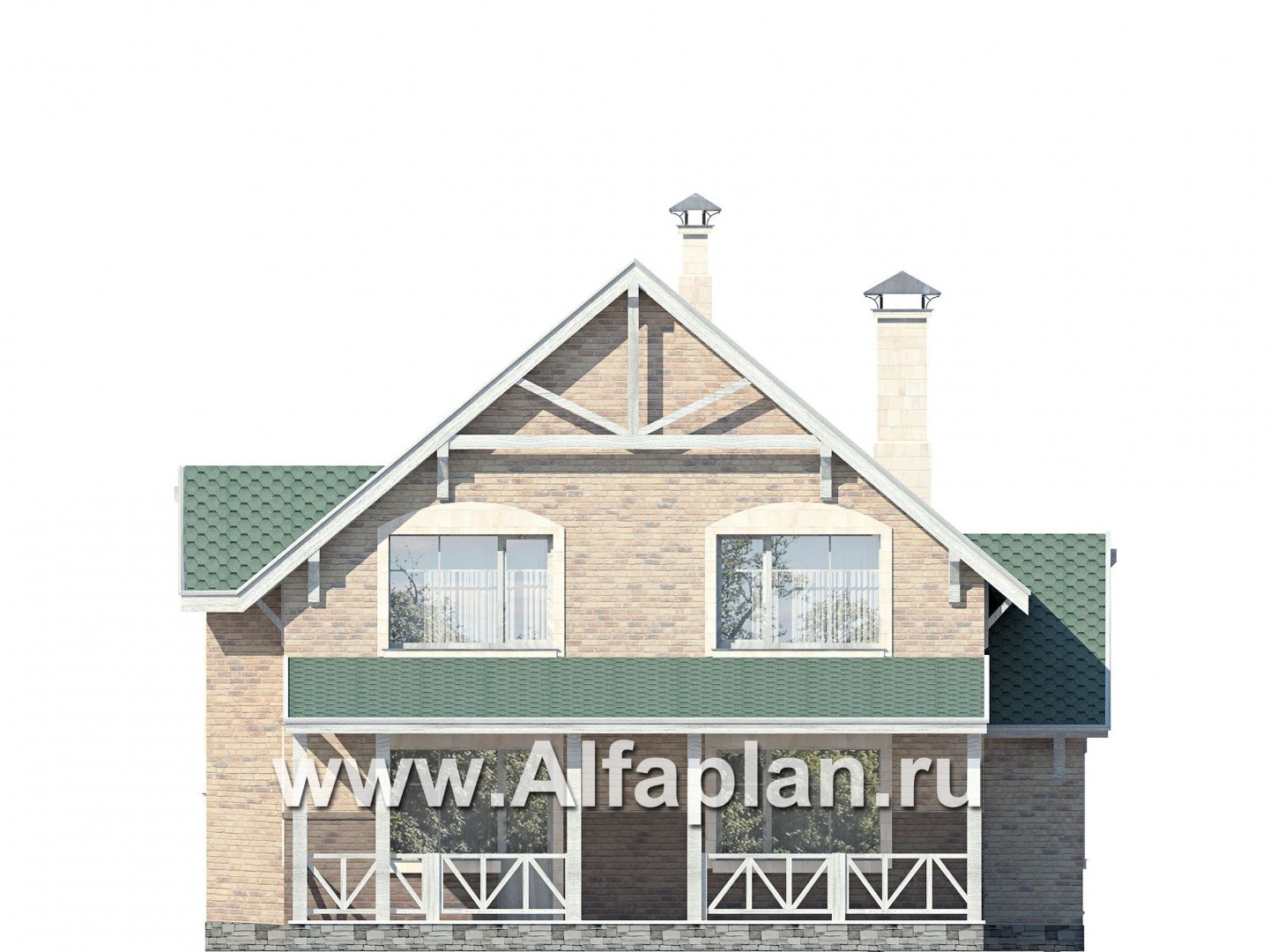

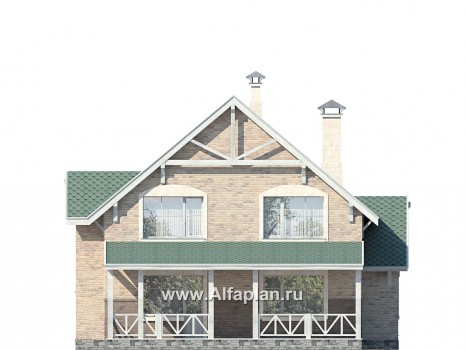

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

33.3 (толщиной 200 мм)  м3
Тип наружных стенгазобетонные блоки, кирпич (альтернативно)

97.3/98.6  м3
Тип внутренних стенгазобетонные блоки, кирпич (альтернативно)

14.0/13.8  м3
Тип перекрытиймонолитные ж/б над 1 эт. по деревянным балкам - над 2 эт.

Крышапо деревянным стропилам

Тип кровлибитумная черепица, возможна металлочерепица или натуральная

238.0  м2
Наружная отделкаоблицовочный кирпич, штукатурка

235.9/24.4  м2
Наружная отделка цоколяискусственный камень

Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

3.0  м
Утеплительминеральная вата


Такое название проекта выбрано неслучайно: пристань ассоциируется с пристанищем, с окончанием длинного сложного пути – и этот светлый дом с огромными окнами как раз лучшее место для отдыха.

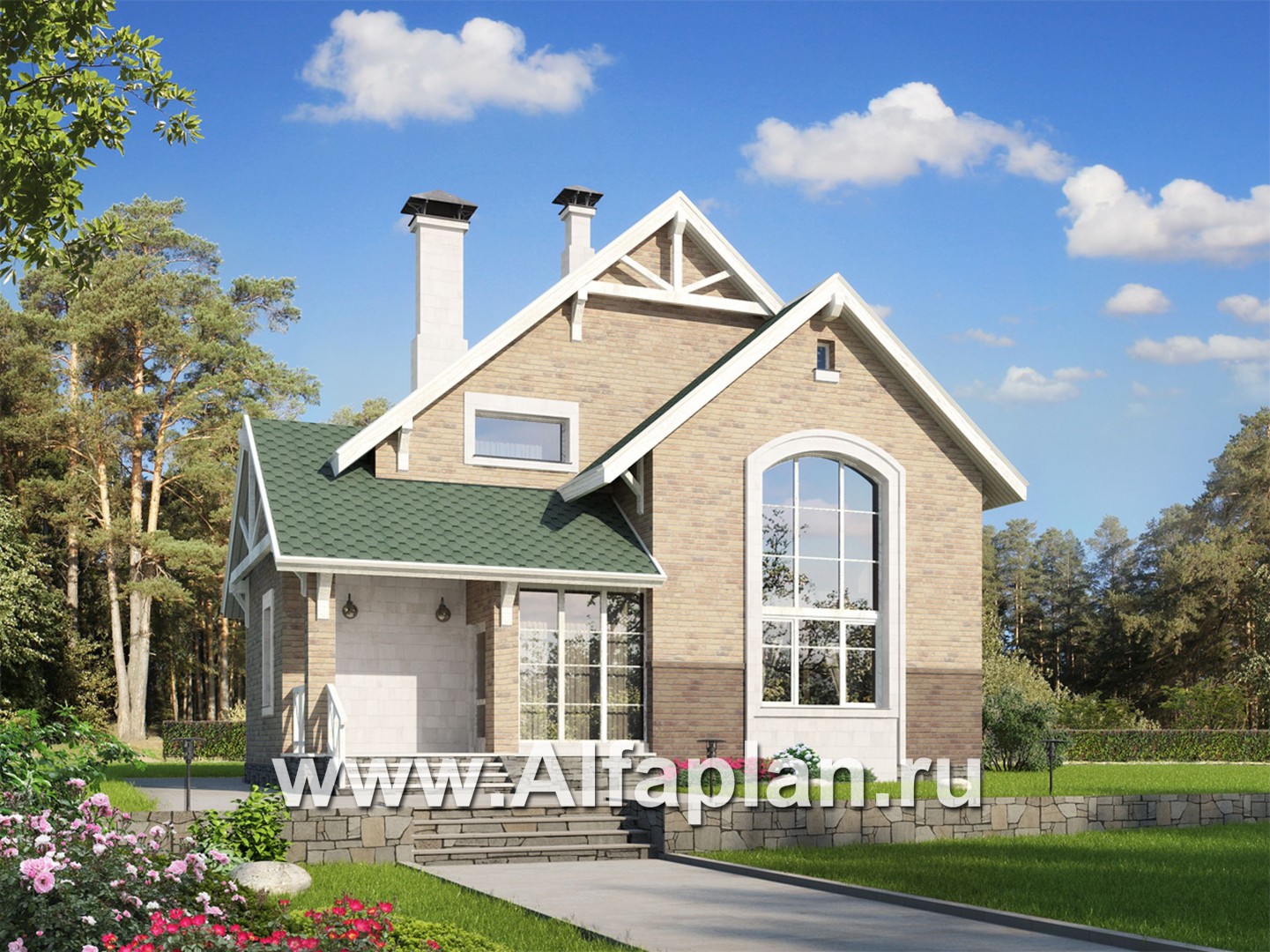

Проект коттеджа, материалом для постройки которого может служить как кирпич, так и газобетон, не оставит равнодушным любителей легких, воздушных форм. Из чего же формируется ощущение невесомости этого здания? Свою роль сыграли остекленные холл и эркер, украшающие собой главный фасад, обилие белого цвета в оформлении линий крыши и окон, а также светлый облицовочный кирпич, используемый при отделке. Невозможно обойти вниманием и такую интересную деталь, как декоративные внешние стропила: их рисунок повторяется на каждой из сторон здания. Зрительно уравновешивает, «приземляет» конструкцию фундамент, оформленный рустовым камнем, и сложная многоярусная кровля, крытая натуральной или битумной черепицей. Еще один допустимый вариант – металлочерепица.

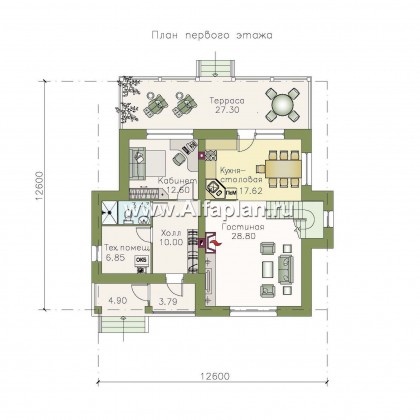

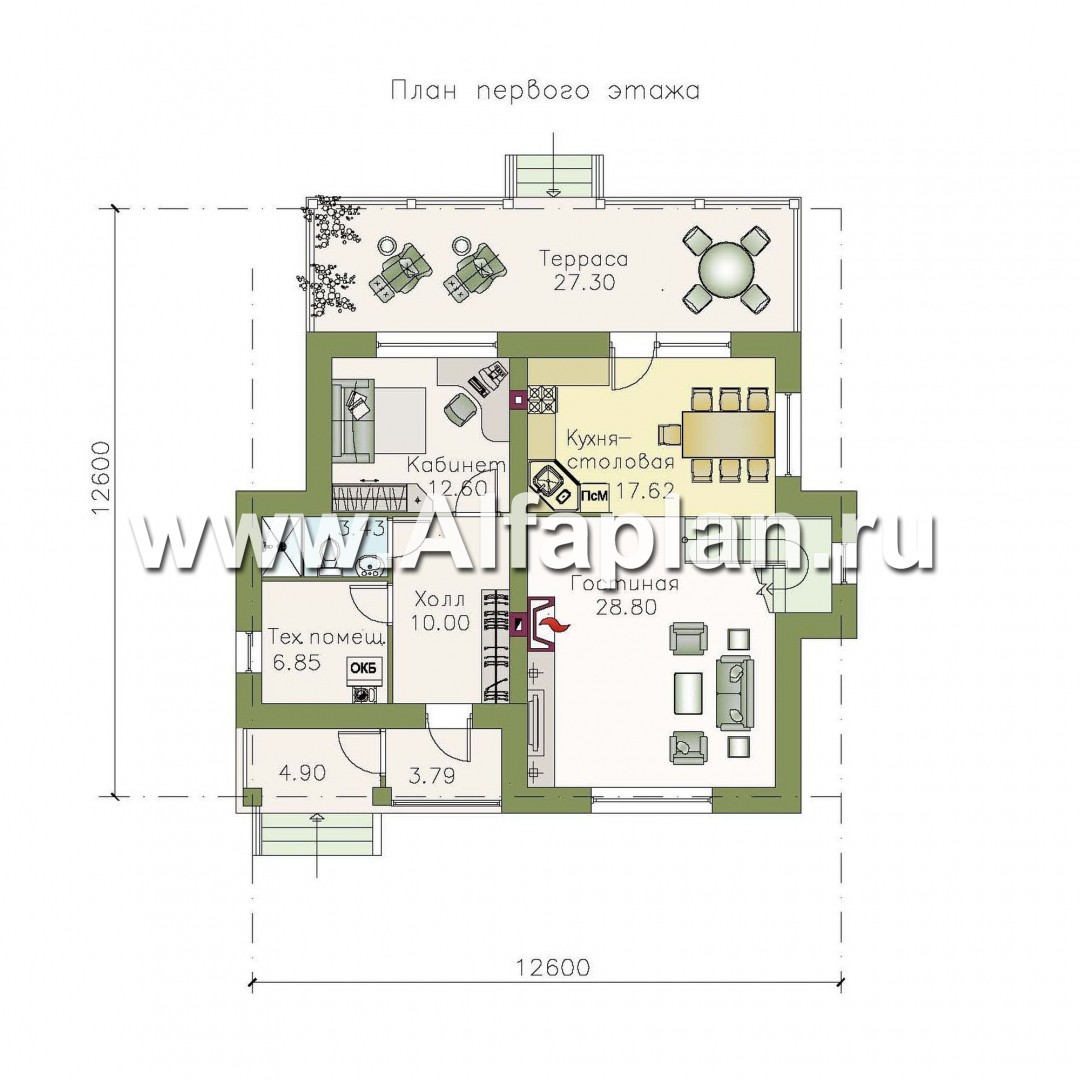

Максимум пространства на первом этаже отведен под зону, предназначенную для дневного пребывания обитателей дома. Ее центральным звеном безусловно является большая гостиная, значительная часть которой имеет второй свет. Лестница на второй этаж, выполненная в боковом эркере, выступает полноценным компонентом пространства гостиной. Еще одна существенная деталь этого помещения – камин.

При желании гостиную можно совместить с холлом и кухней-столовой, которая, в свою очередь, сообщается с огромной крытой террасой прямоугольной формы. С нее предусмотрен выход во двор.

Помимо помещений гостевой зоны, хозяйственного блока и санузла, на первом этаже расположен кабинет, в который можно попасть непосредственно из холла. Единственное окно кабинета выходит на террасу.

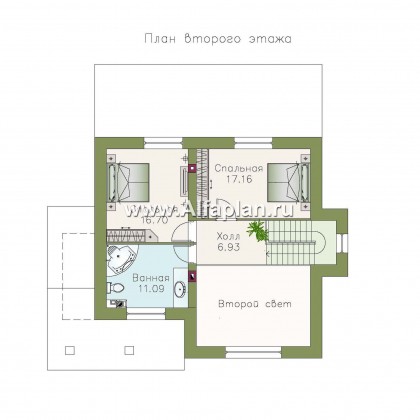

Согласно проекту этого дома, который может быть кирпичным или газобетонным, второй этаж является мансардным, кроме того, не стоит забывать о наличии второго света – вот почему полезная площадь этажа относительно невелика. Тем не менее, здесь нашлось место для двух изолированных спален и просторной ванной комнаты. Существует вариант проекта этого дома, в котором вместо второго света на втором этаже расположена третья изолированная спальня (159A).

В качестве своеобразного ядра, смыслового центра, вокруг которого группируются помещения второго этажа, выступает холл, просторный и светлый – благодаря двухсветному пространству гостиной.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Роман из города Владимир написал(а) 12.09.2016:

Добрый день. Очень заинтересовал представленный проект. 3d модель по нему ещё не делали?

Роман, добрый день,

к сожалению, 3Д - визуализации разработаны не для всех проектов. Все имеющиеся виртуальные прогулки выложены на сайте. Проект 159В имеет 100% готовность всех разделов и может быть предоставлен в кратчайшие сроки. Фотографии домов, построенных по этому проекту, Вы найдете в фотогалерее на сайте или в нашей группе Вконтакте.
Елена из города Ставрополь написал(а) 25.01.2014:

Здравствуйте, очень понравился этот проект. Хотелось бы узнать, возможно ли пристроить гараж со стороны технического помещения и с/у?

Елена, здравствуйте.
Можно пристроить навес или гараж сохраняя и продлевая существующую кровлю над эркером тех. помещения.Ширина в чистоте в этом месте 4,0 м. Заезд в этом случае нужно делать с бокового фасада.Мы такой вариант можем выполнить в Паспорте проекта за небольшую доплату. Не исключена возможность и решения вопроса силами строителей.
Виталий из города Санкт-Петербург написал(а) 12.04.2013:

Здравствуйте, уважаемые! 1) Нельзя ли заменить по проекту монолитное железобетонное перекрытие на пустотные плиты перекрытий преднапряженные? Самое слабое место - пятачок 6.93 кв. метра - холл 2-го этажа. 2) если речь идет о стенах из кирпича, то есть ли там еще и утеплитель с наружней стороны стены? Какой? Вата или пенополистирол? И какоя толщина этого утеплителя. 3) если стены из газобетона, то есть ли вентзазор между несущей стеной и облицовочной кирпичной кладкой? 4) можно ли вместо такой большущей террасы с козырьком получить небольшую, метров 10 террасу (без козырька,открытую), а также отапливаемую крытую веранду метров 17. Впридачу хочется небольшой балкон для выхода хотябы из одной спальни второго этажа (а лучше из обоих). Заранее благодарен, Виталий

Добрый день, Виталий. 1) да, это возможно. Стоимость проектирования приведена на странице Сервис для Заказчиков. 2. Возможен утеплитель от 50 до100мм, мы рекомендуем мин. вату. 3) вентзазор шириной 30-40мм предусмотрен проектом. 4) Такую корректировку вы сможете сделать самостоятельно в ходе строительства - не делайте кровлю над частью террасы, а другую часть - остеклите по стойкам. 5) балкон будет возможен там, где у вас не будет крыши террасы (открытая часть).
