99A 3D

"Альпенхаус"- альпийское шале из комбинированных материалов

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2жилая площадь дома, м2
145.4082.70
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)33000

Паспорт проекта3500

Дополнительная копия проекта5000

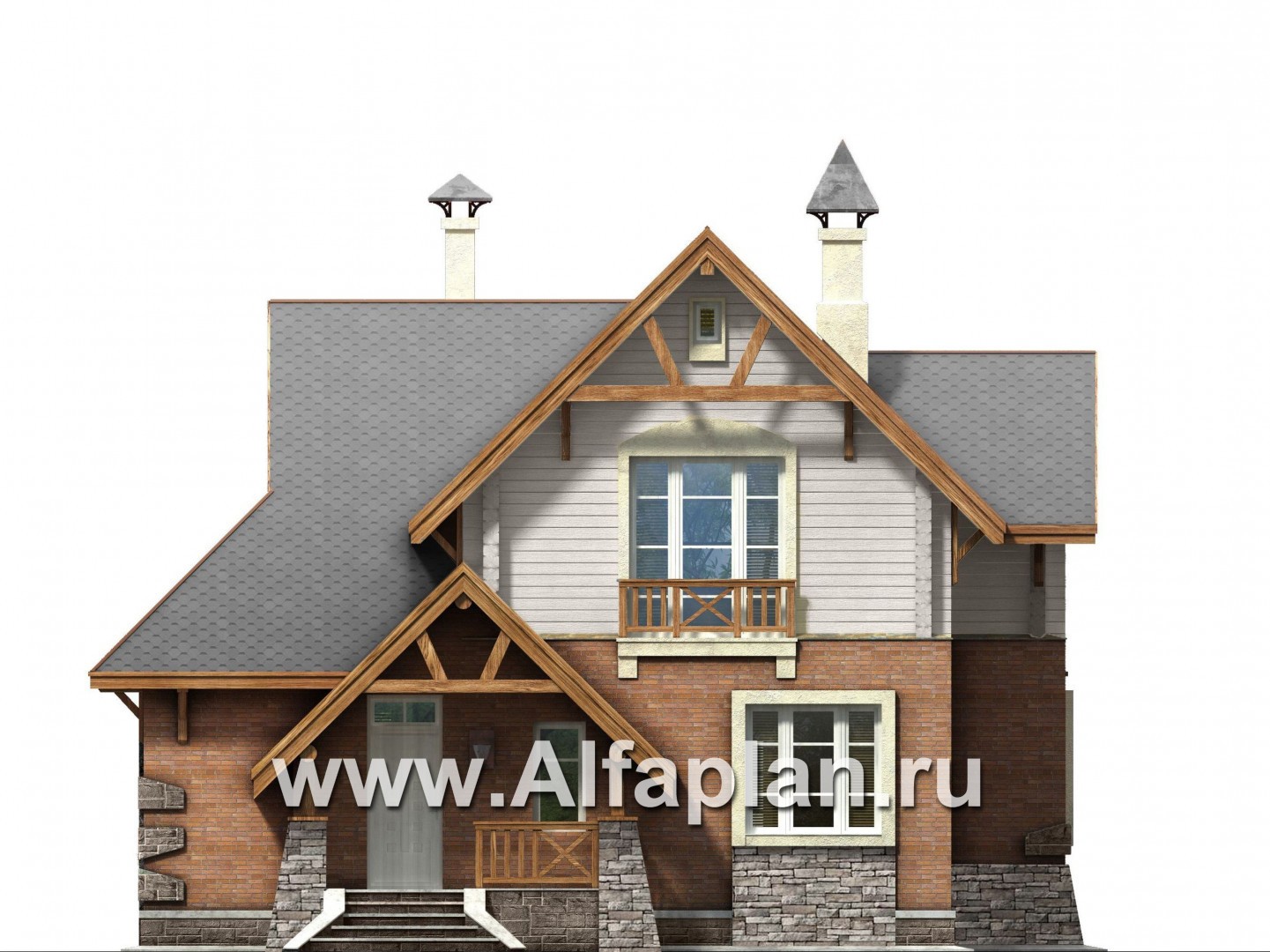

Вид спереди
Вид спереди

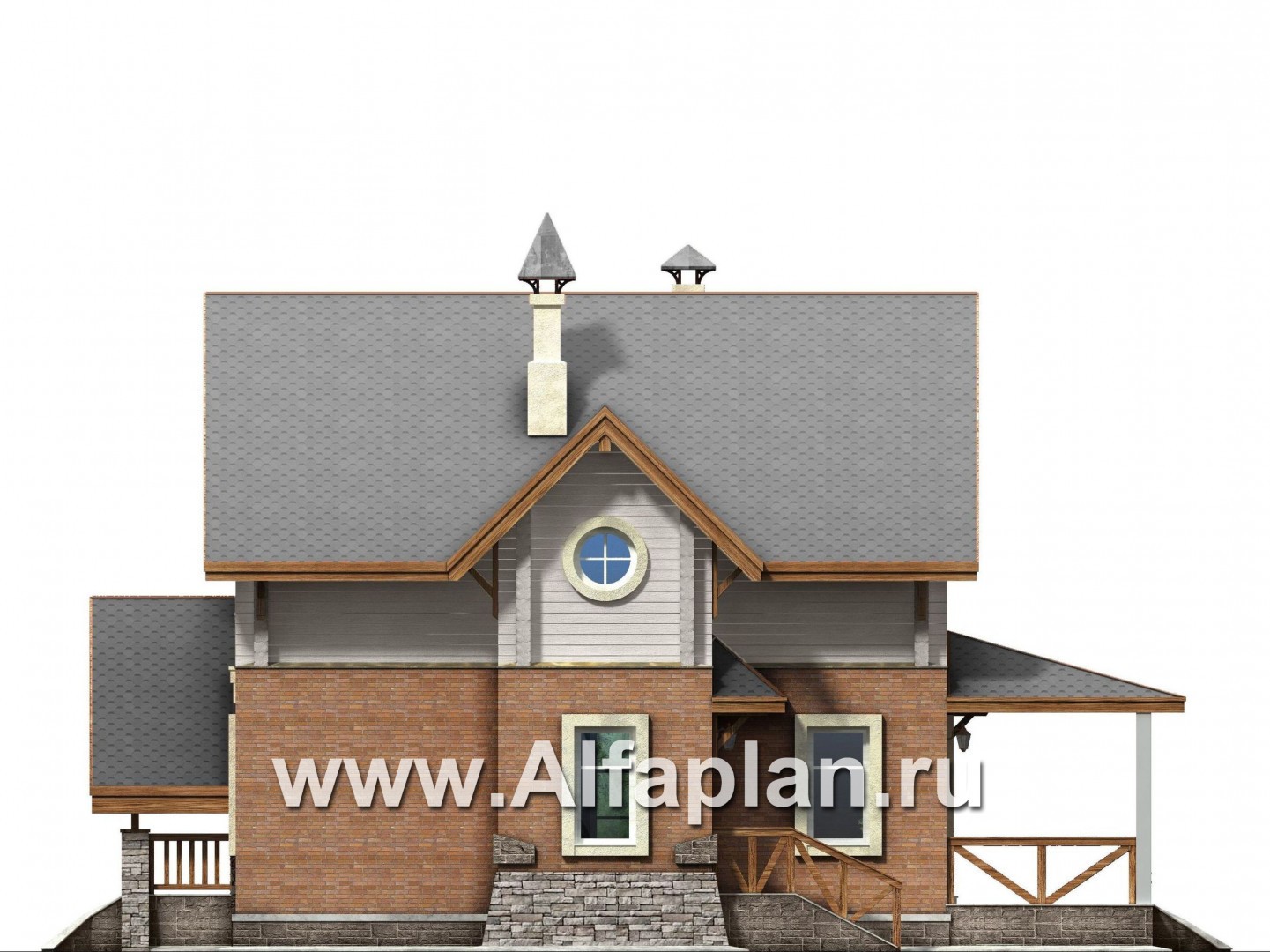

Вид справа
Вид справа

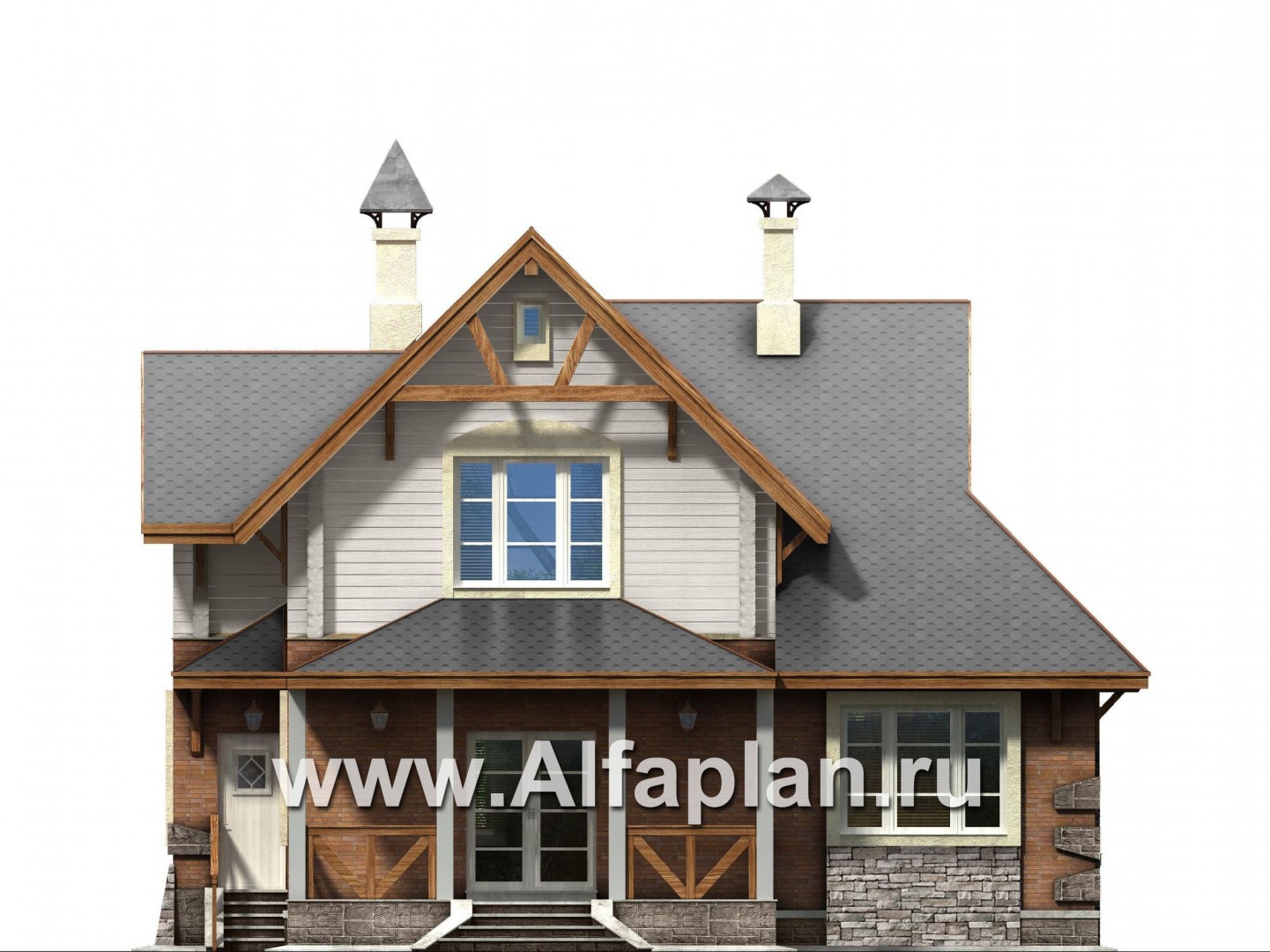

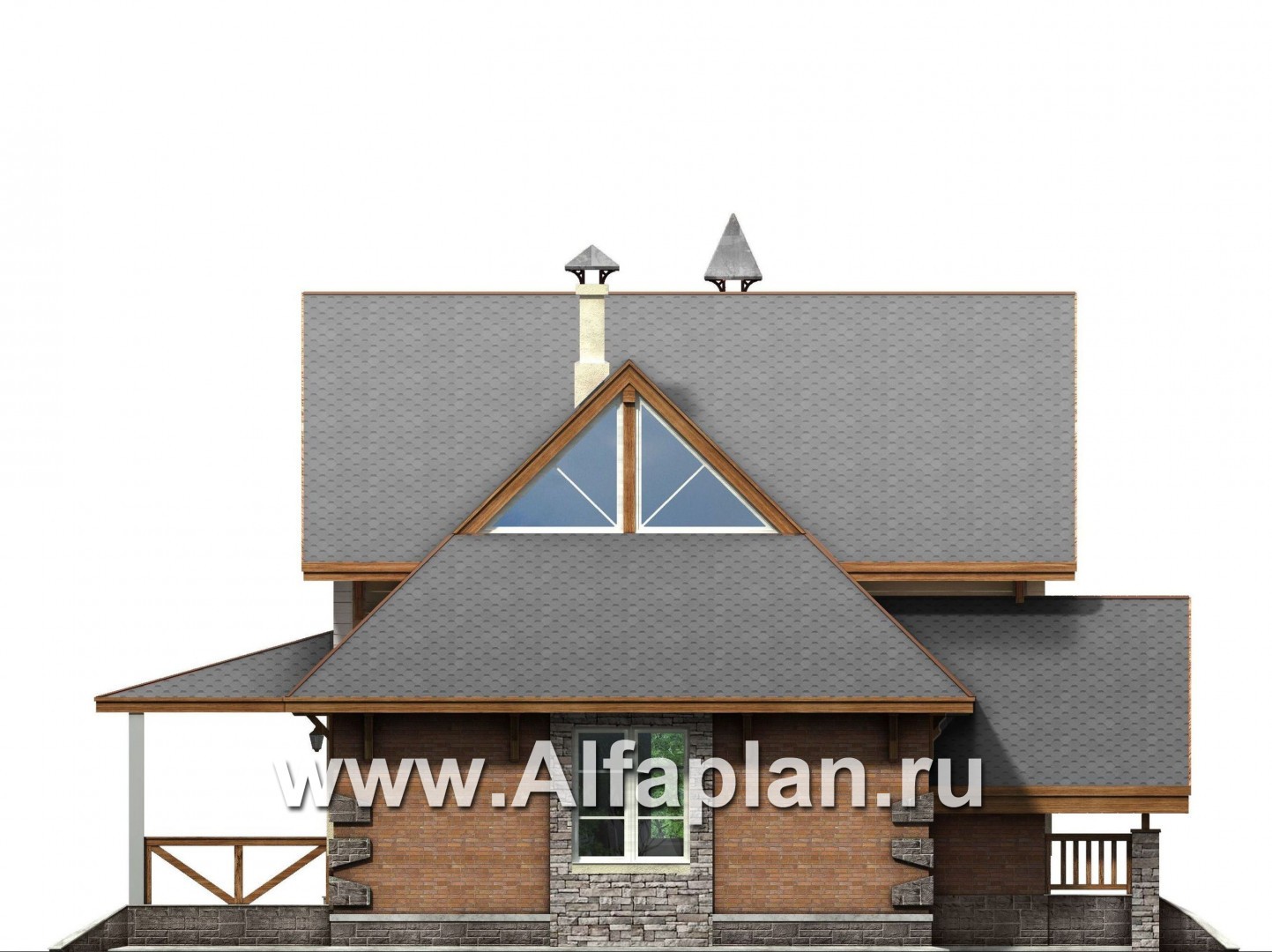

Вид сзади
Вид сзади
Вид слева
Вид слева

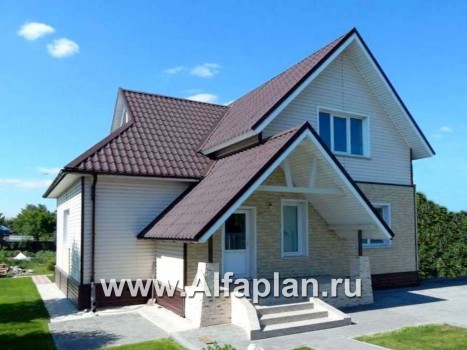

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

37.5  м3
Тип наружных стенкирпич или газобетон - первый этаж, клееный брус -второй

53.2/52.5/23.2  м3
Тип внутренних стенкирпич/газобетон

7.9/7.8  м3
Тип перекрытиймонолитная ж/б плита

Крышастроипильная конструкция

Тип кровлибитумная черепица

223.0  м2
Наружная отделкалицевой кирпич, окраска Пинотекс

118.0  м2
Наружная отделка цоколяоблицлвлчный камень

Габаритные размеры домабез крылец

11.8х10.3  м
Высота домаот уровня пола первого этажа

8.71  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Утеплительминеральная вата


Небольшой уютный дом, выполненный из комбинированных материалов. Весь внешний облик напоминает немецкий домик, с его свежестью, чистотой и ухоженностью. Такой коттедж будет великолепно  выглядеть на зеленом загородном ландшафте. Также стоит рассмотреть это проект тем, кто имеет небольшой земельный участок.  Тип фундамента дома – монолитная ж/б плита. В отношении материалов для возведения наружных стен проект имеет хороший альтернативный вариант. В общей сложности при строительстве наружных стен могут использоваться три материала: кирпич или газобетонные блоки для стен первого этажа, а клееный брус – для второго. Так что коттедж можно занести в условную категорию «проекты домов из кирпича, газобетона и клееного бруса». Дом рассчитан для удобного и комфортного проживания  семьи из 3-4 человек. Площадь дома невелика, но грамотный планировочный прием позволил получить и дополнительную жилую комнату на первом этаже, и двусветную гостиную.  Если в вашей семье есть пожилой человек, то жилая комната на первом этаже просто необходима.

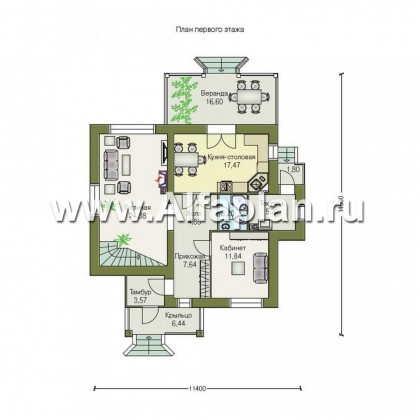

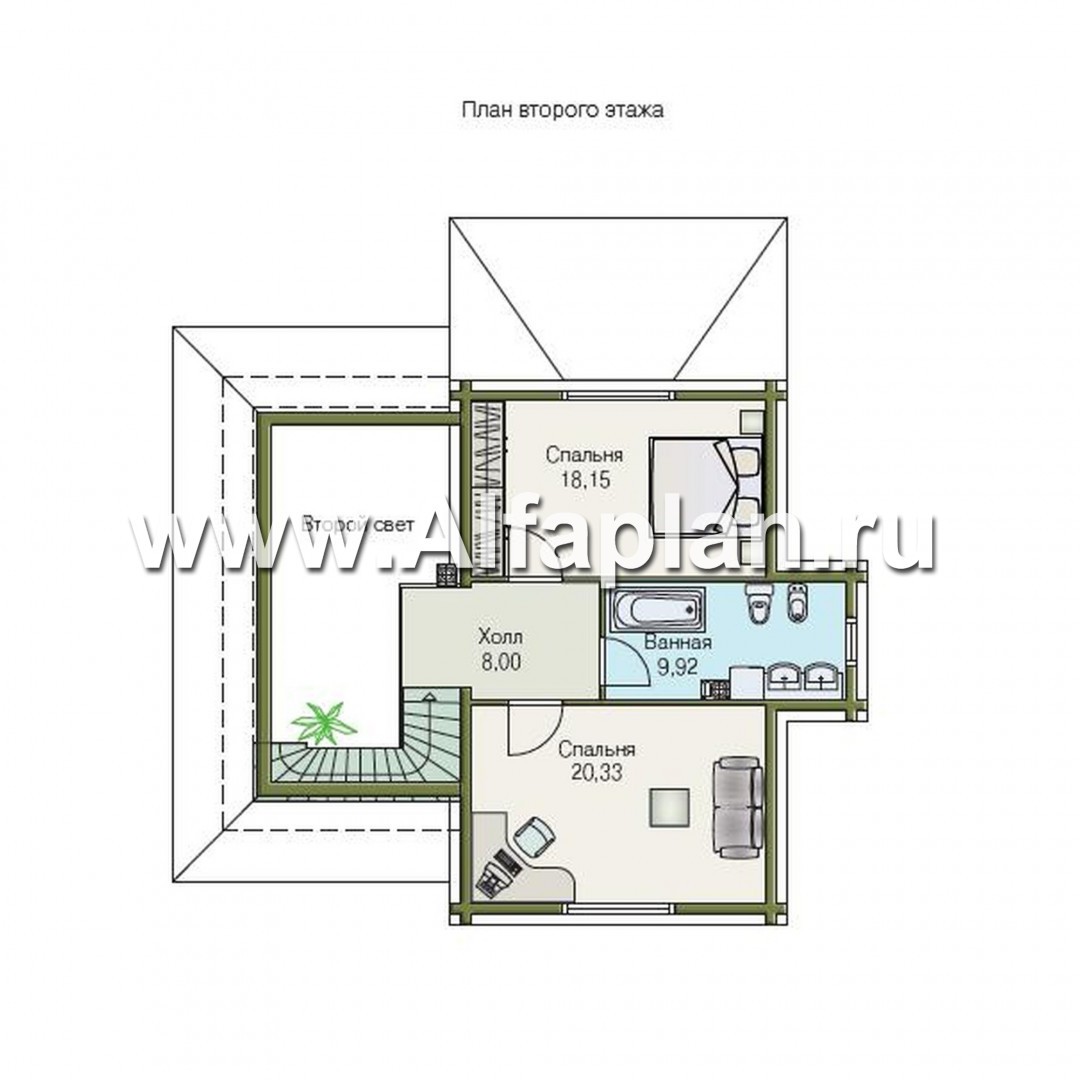

В доме два этажа, второй - мансардный.  Окно мансардного этажа украшает французский  балкончик. Над главным  входом  имеется такое же двускатное покрытие, как и над основной частью коттеджа, материал для кровли - битумная черепица. Цоколь дома, ступеньки и колоны отделаны искусственным камнем. По высоте оба этажа полноценны, мансардный немного ниже - 2.85м.  На первом этаже расположены гостиная, кухня-столовая, спальня, техническое помещение  и  санузел.  Эти помещения группируются вокруг холла-прихожей. Из столовой имеется выход на крытую террасу, удобное  место для отдыха  на свежем  воздухе, где можно собраться всей семьей за вечерним чаепитием.  В небольшую котельную можно попасть с улицы. Всего в доме три входа.  На втором этаже расположены две спальни и  большая ванная комната. Сверху на гостиную  открывается  вид из холла. Здесь же находится  деревянная лестница.

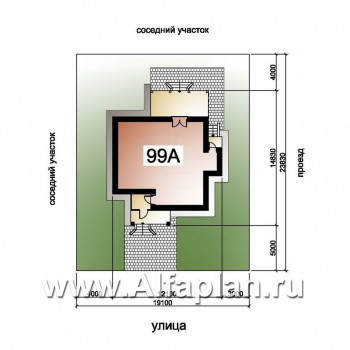

Для большего удобства при выборе места под строение, в проекте предусмотрено зеркальное изображение коттеджа и его поэтажная планировка.

Число домов в нашем каталоге весьма велико, 450 наименований – это проекты коттеджей разного дизайна, разной площади, а также планировки. Так что если что-то в понравившемся вам проекте вас, все же, не устроило – просто ищите по нашему каталогу и вы всегда найдете то, что нужно.



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Олег из города Новокузнецк написал(а) 13.04.2013:

Здравствуйте, замечательный проект, но как решить вопрос сохранения тепла второго этажа, без применения мин.ваты в принципе? Я так понимаю там только брус, тогда какую толщину применить или как дополнительно обшить - допустим рейка в условиях сибири, не хочу нигде мин вату! Спасибо

Олег, здравствуйте.
Благодарим за такую высокую оценку нашего проекта.
Вы можете выбрать аналоги этого проекта - 99В, 99Е - без бруса на мансарде. В Сибири без утеплителя обойтись не получится, в противном случае придется значительно увеличивать толщину наружной стены.

Евгений из города Москва написал(а) 20.09.2012:

Возможно ли вместо части второго света сделать спальню?? Спасибо

Евгений, здравствуйте.
Нет, на месте второго света спальня не получится. По констукции дома не на что опереть перекрытие и недостаточна высота.
