159B-2

"Новая пристань" - дом для удобной загородной жизни

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2жилая площадь дома, м2
186.5094.60
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)37500

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000


4.97657

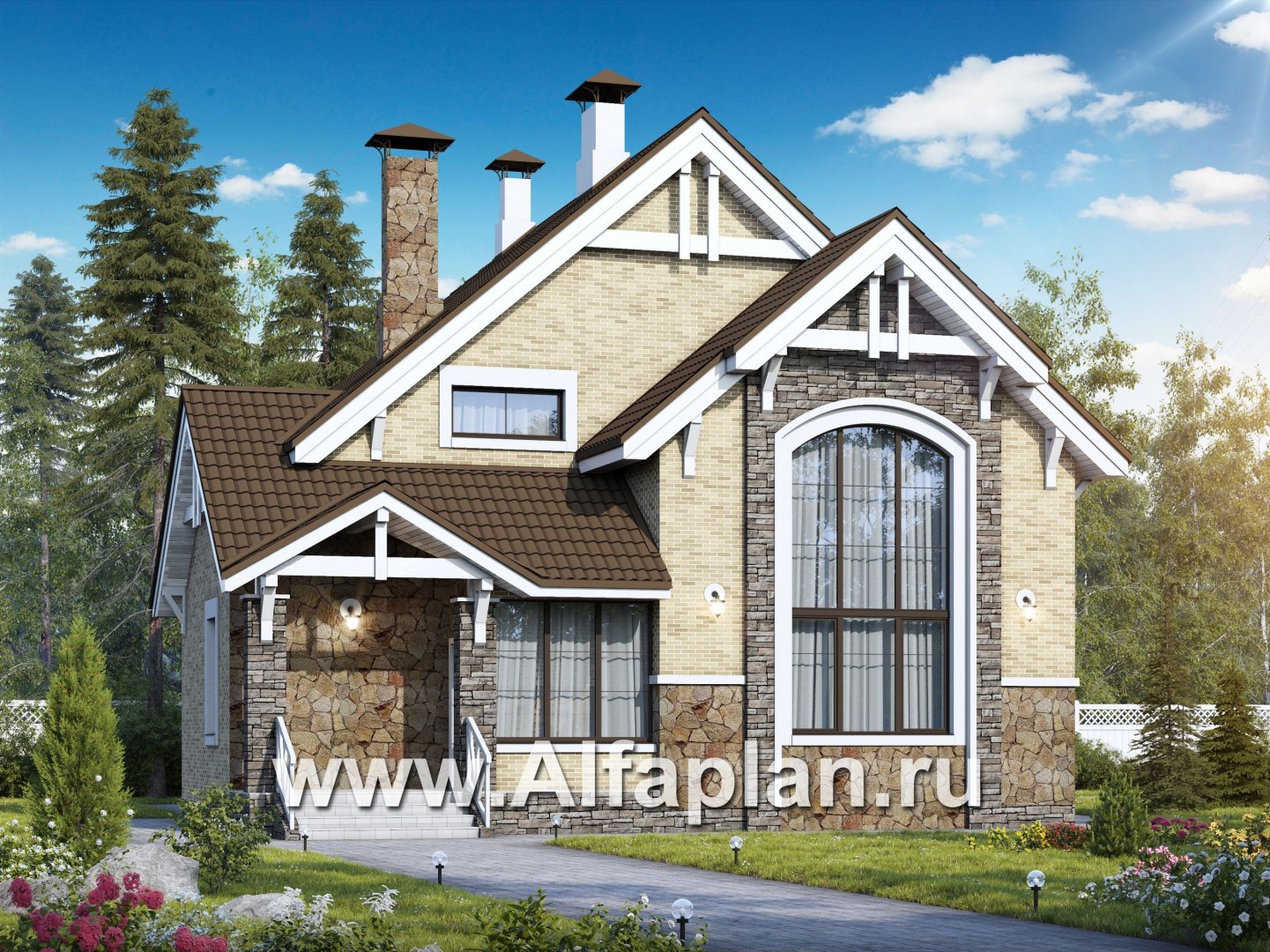

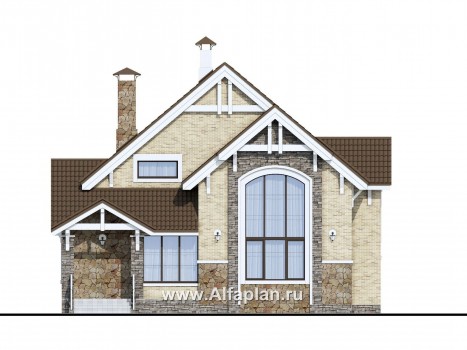

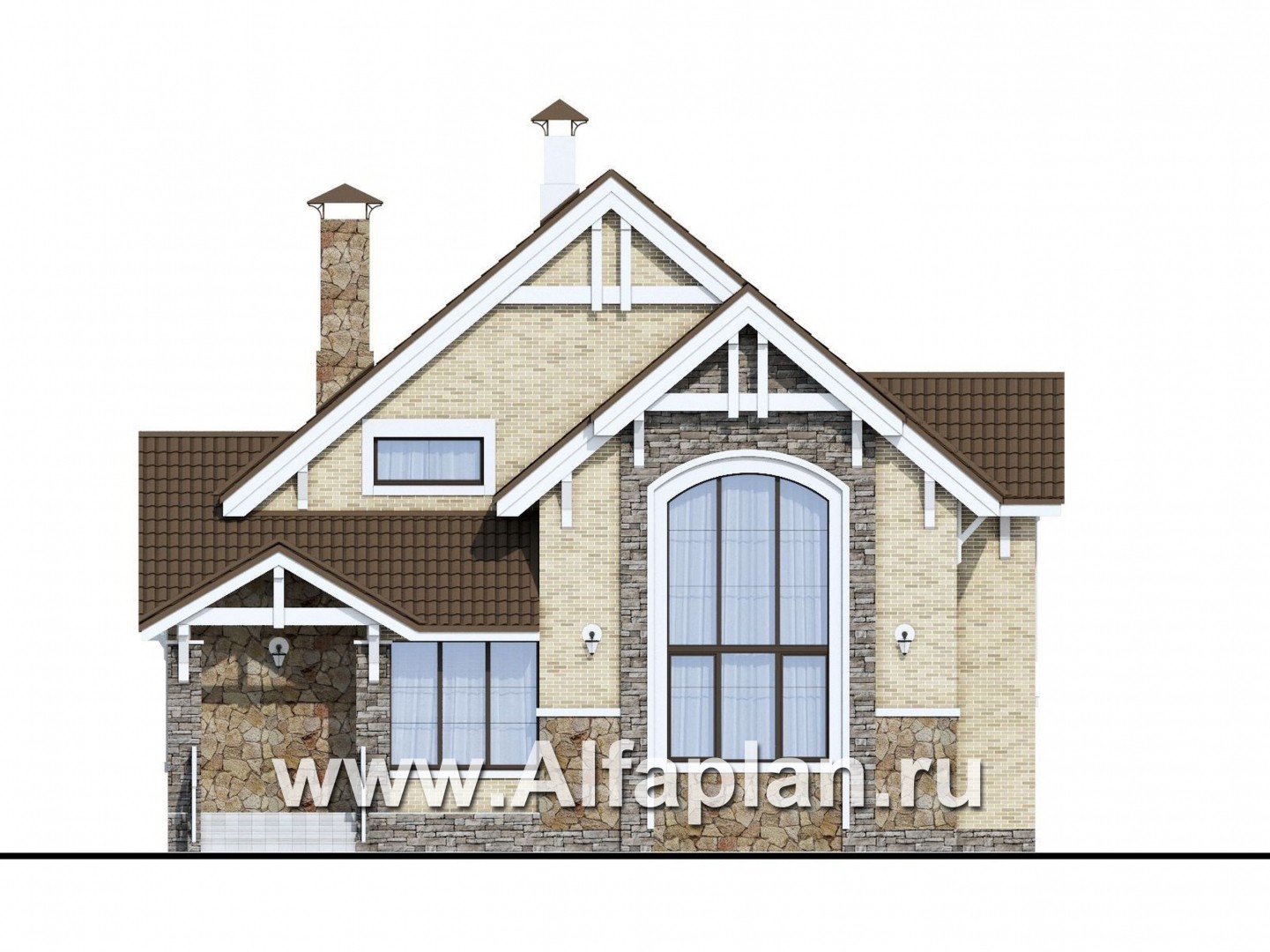

Вид спереди
Вид спереди

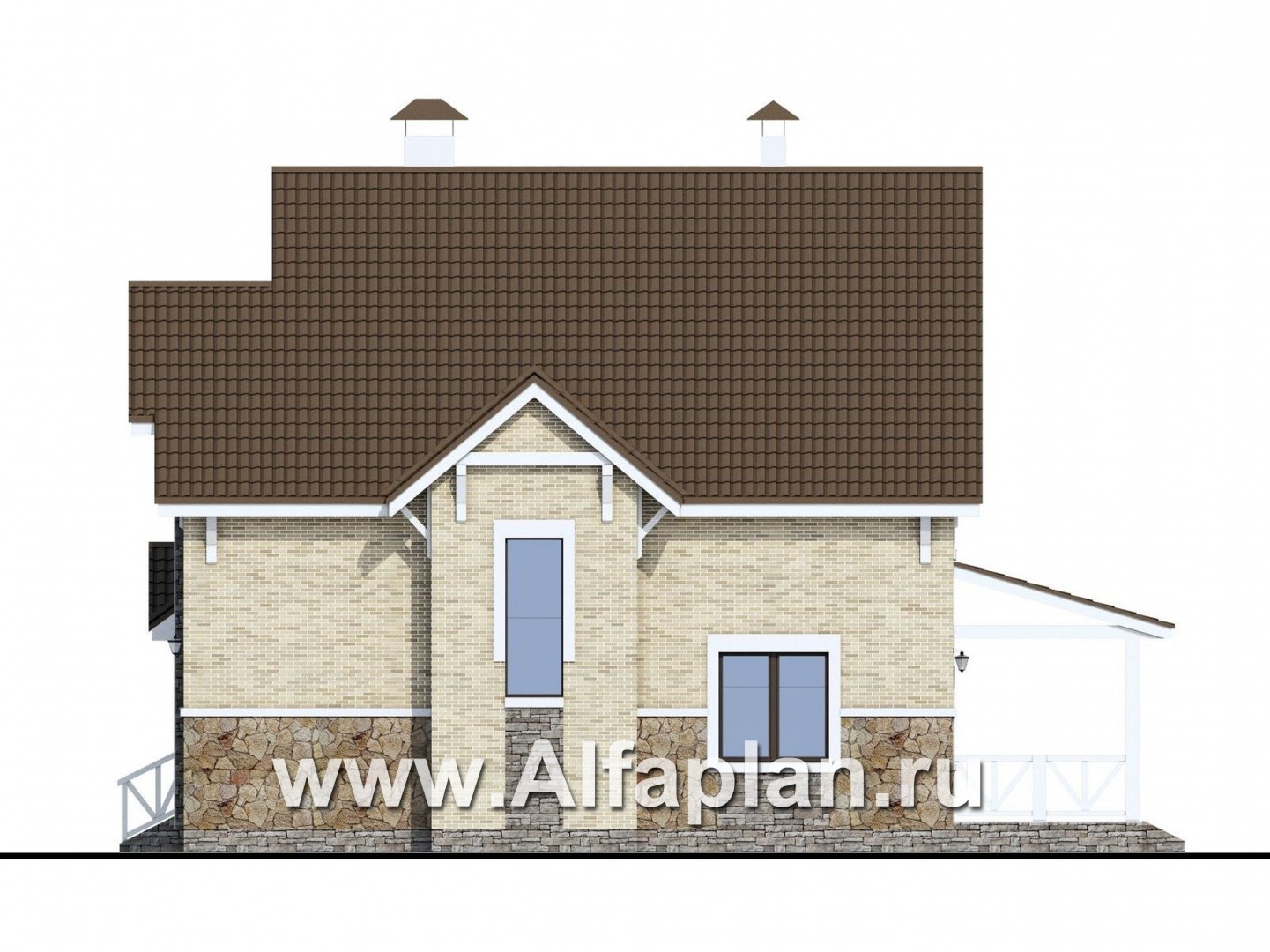

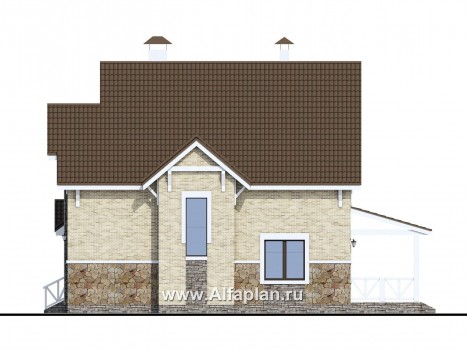

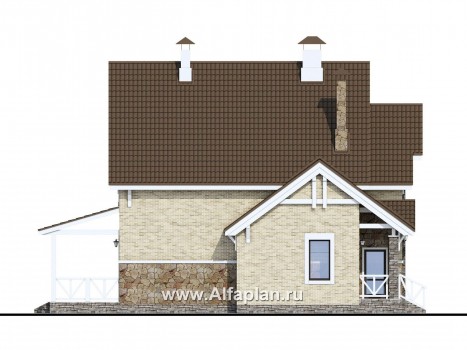

Вид справа
Вид справа

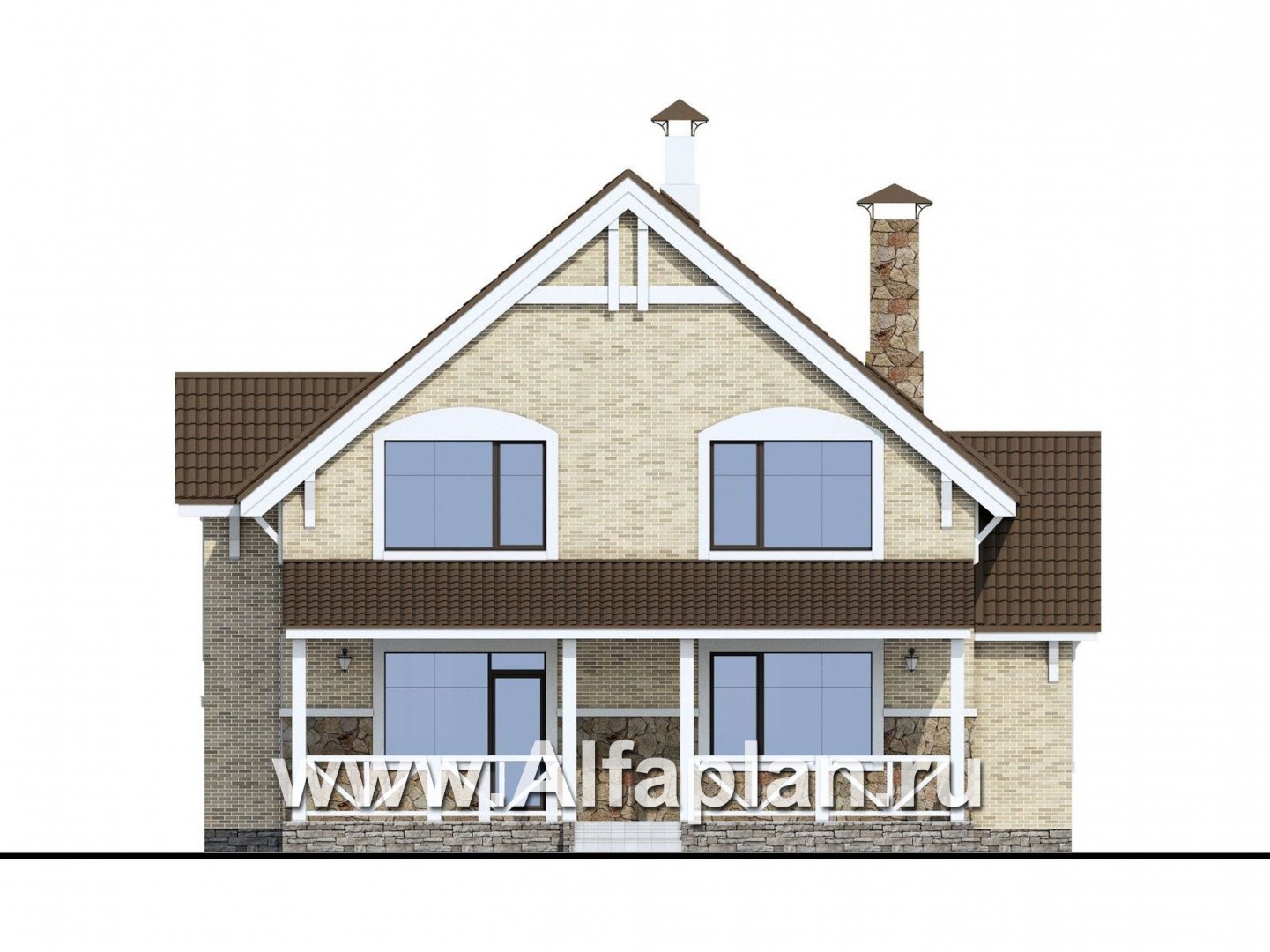

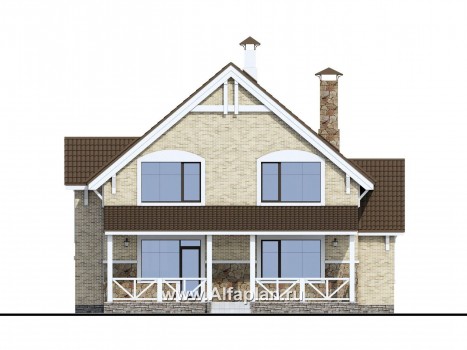

Вид сзади
Вид сзади

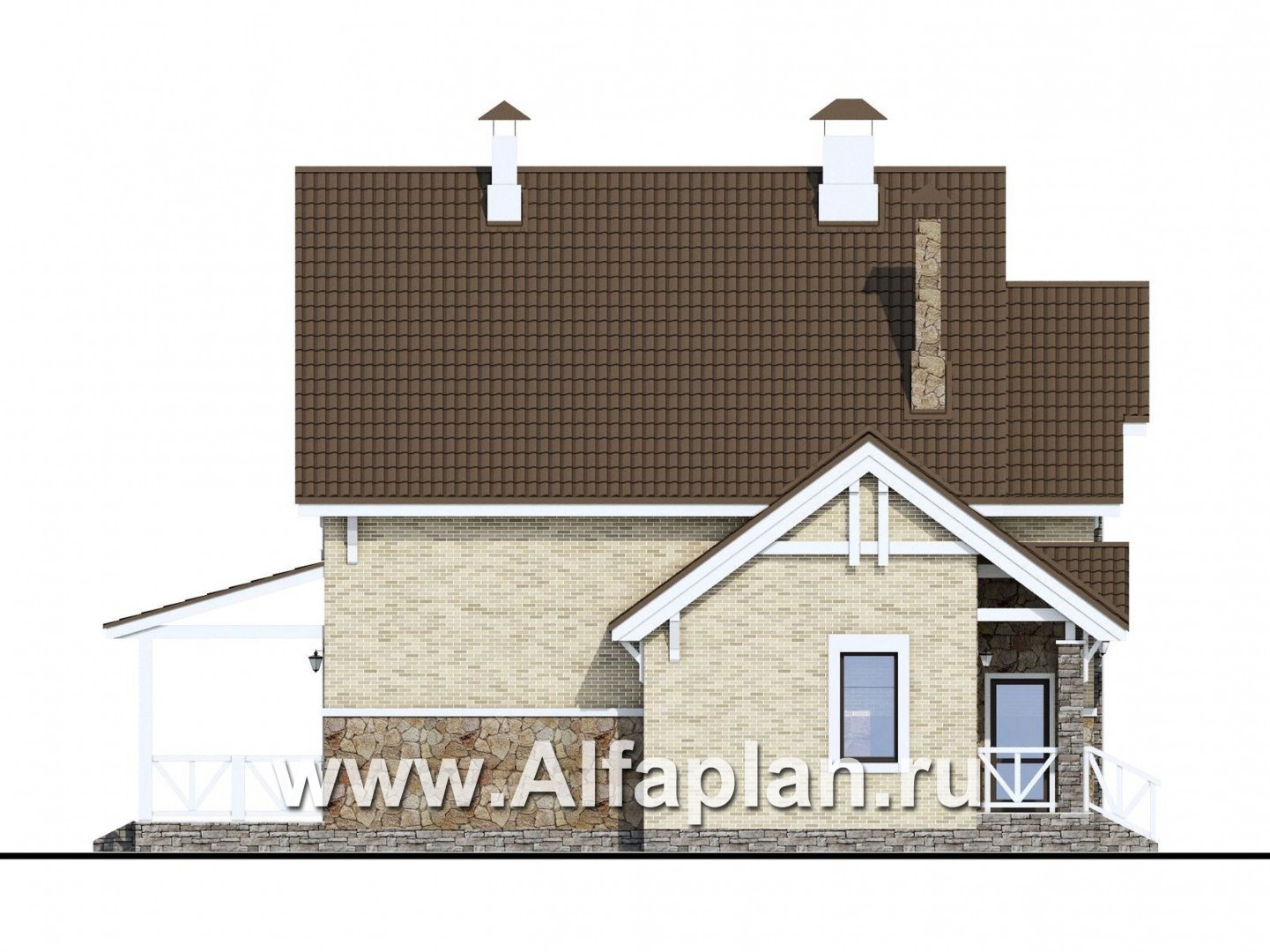

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

33.3 (толщиной 200 мм)  м3
Тип наружных стенгазобетонные блоки, кирпич (альтернативно)

97.3/98.6  м3
Тип внутренних стенгазобетонные блоки, кирпич (альтернативно)

14.0/13.8  м3
Тип перекрытиймонолитные ж/б над 1 эт. по деревянным балкам - над 2 эт.

Тип кровлибитумная черепица, возможна металлочерепица или натуральная

238.0  м2
Наружная отделкаоблицовочный кирпич, штукатурка

235.9/24.4  м2
Наружная отделка цоколяискусственный камень

Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

3.0  м
Утеплительминеральная вата

Окна


Такое название проекта выбрано неслучайно: пристань ассоциируется с пристанищем, с окончанием длинного сложного пути – и этот светлый дом с огромными окнами как раз лучшее место для отдыха.

Проект коттеджа, материалом для постройки которого может служить как кирпич, так и газобетон, не оставит равнодушным любителей легких, воздушных форм. Из чего же формируется ощущение невесомости этого здания? Свою роль сыграли остекленные холл и эркер, украшающие собой главный фасад, обилие белого цвета в оформлении линий крыши и окон, а также светлый облицовочный кирпич, используемый при отделке. Невозможно обойти вниманием и такую интересную деталь, как декоративные внешние стропила: их рисунок повторяется на каждой из сторон здания. Зрительно уравновешивает, «приземляет» конструкцию фундамент, оформленный рустовым камнем, и сложная многоярусная кровля, крытая натуральной или битумной черепицей. Еще один допустимый вариант – металлочерепица.

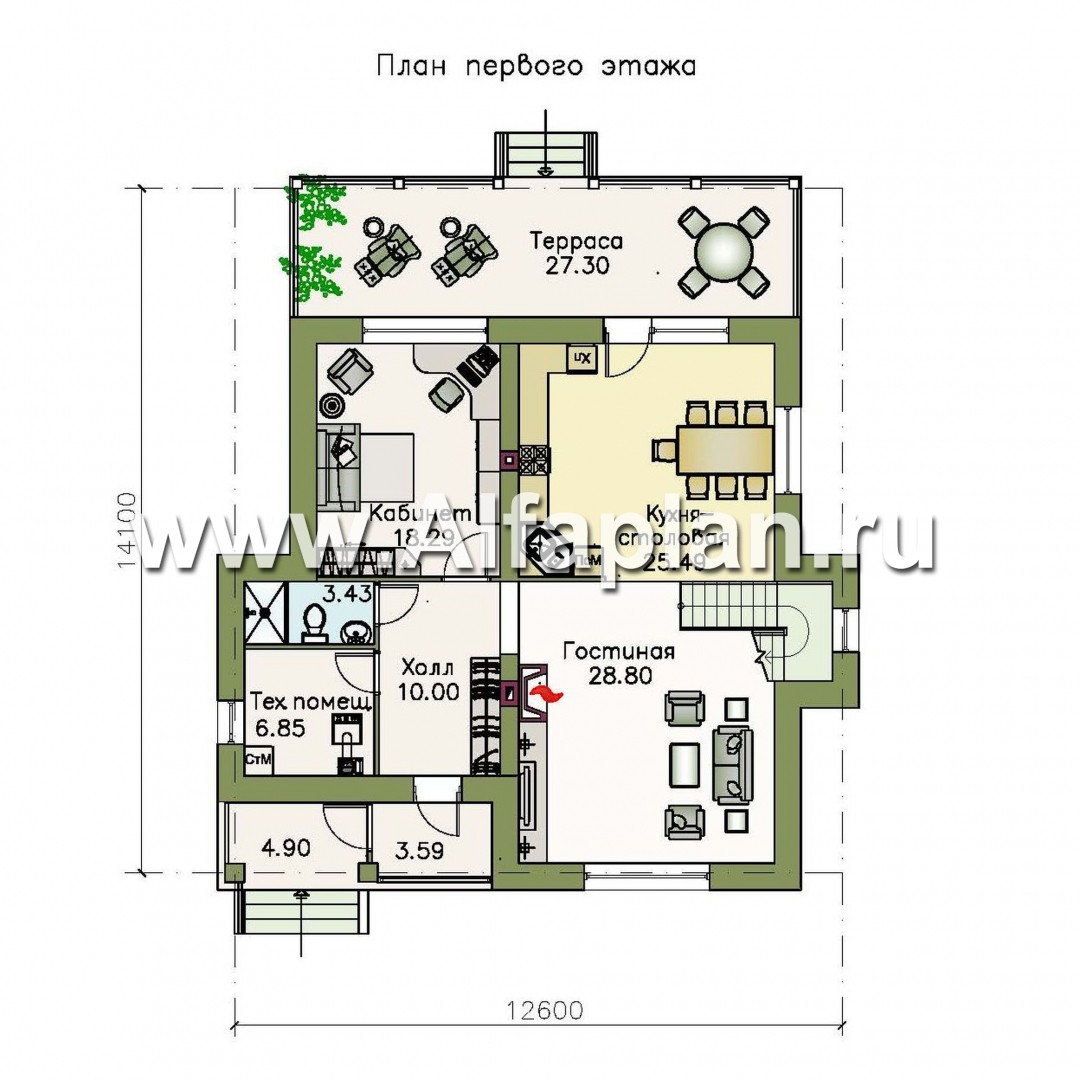

Максимум пространства на первом этаже отведен под зону, предназначенную для дневного пребывания обитателей дома. Ее центральным звеном безусловно является большая гостиная, значительная часть которой имеет второй свет. Лестница на второй этаж, выполненная в боковом эркере, выступает полноценным компонентом пространства гостиной. Еще одна существенная деталь этого помещения – камин.

При желании гостиную можно совместить с холлом и кухней-столовой, которая, в свою очередь, сообщается с огромной крытой террасой прямоугольной формы. С нее предусмотрен выход во двор.

Помимо помещений гостевой зоны, хозяйственного блока и санузла, на первом этаже расположен кабинет, в который можно попасть непосредственно из холла. Единственное окно кабинета выходит на террасу.

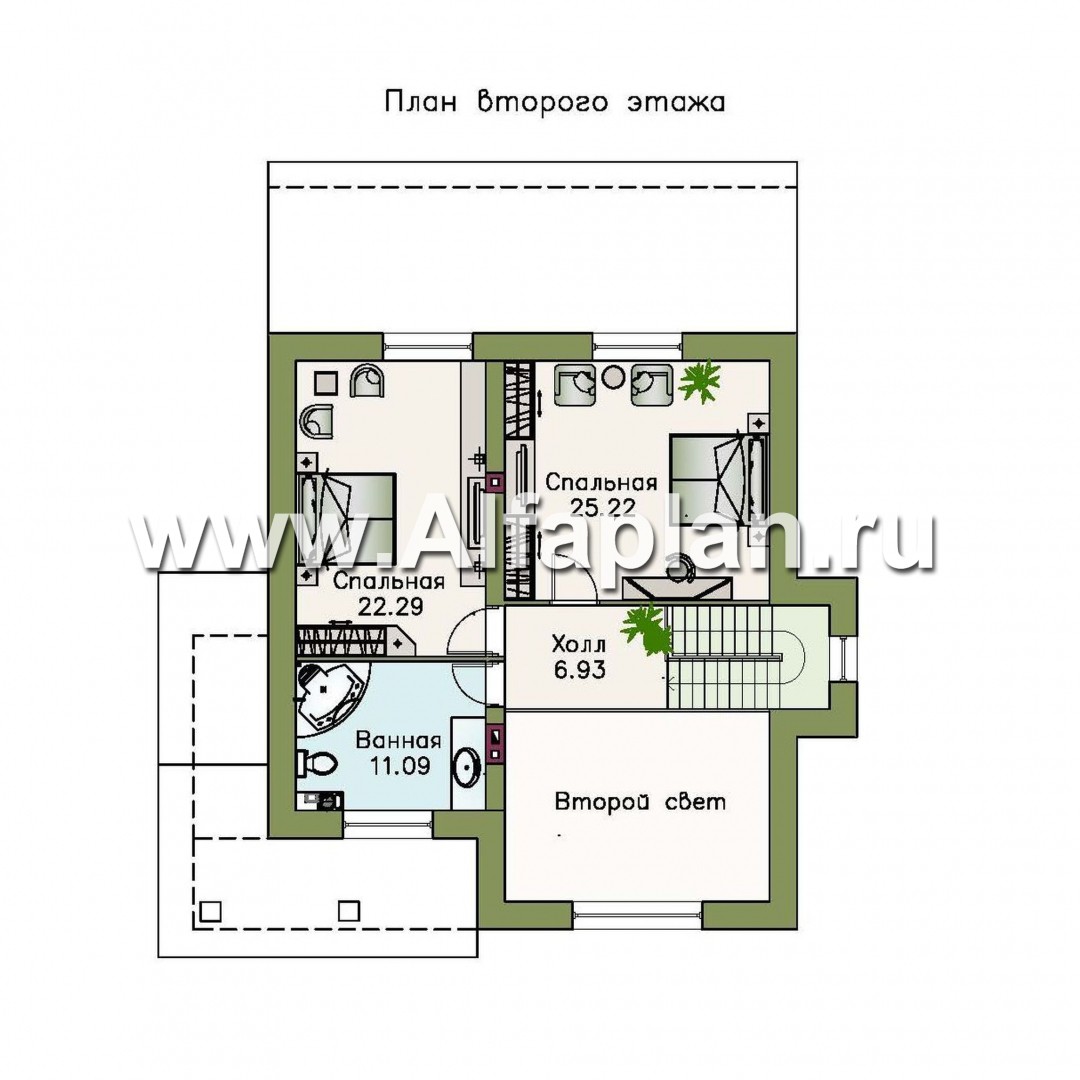

Согласно проекту этого дома, который может быть кирпичным или газобетонным, второй этаж является мансардным, кроме того, не стоит забывать о наличии второго света – вот почему полезная площадь этажа относительно невелика. Тем не менее, здесь нашлось место для двух изолированных спален и просторной ванной комнаты. Существует вариант проекта этого дома, в котором вместо второго света на втором этаже расположена третья изолированная спальня (159A).

В качестве своеобразного ядра, смыслового центра, вокруг которого группируются помещения второго этажа, выступает холл, просторный и светлый – благодаря двухсветному пространству гостиной.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Ильнур из города Ижевск написал(а) 15.06.2017:

Хотим сделать из крупноформатного керамического Блока, как это реализовать

Добрый день, Ильнур,

поризованный керамический блок можно использовать при строительстве (изменения по замене стенового материала мы в проект не вносим, но это не исключает возможности реализации такого варианта силами строителей). Малоформатный блок 2NFне потребует дополнительных мероприятий, для раскладки крупноформатного блока потребуется применить доборные, угловые элементы. Но они есть в номенклатуре производителя. Если общая толщина стены будет превышать проектную, можно увеличить ширину цоколя под стену. Наружные стены в проекте предусмотрены из газобетона или пустотного кирпича (альтернативно), и тот и другой материал заложен в проекте, рассчитан в спецификации. Конструкция стены многослойная: 375/400 мм - газобетон (керамический кирпич) + слой утеплителя- мин. вата (от 50 до 100 мм, толщина варьируется в зависимости от климатической зоны) + воздушная прослойка 30-40 мм + лицевой кирпич (85/120мм). Общая толщина стены 470-570мм (в зависимости от выбранного варианта стенового пирога).


Евгения из города тюмень написал(а) 03.12.2016:

здравствуйте!возможно заказать этот проект с небольшими изменениями? второй свет заменить на комнату на 2ом этаже?

Добрый день, Евгения,

второй свет можно перекрыть по месту (для этого достаточно выполнить стандартное перекрытие) и расположить на этом месте нужное Вам помещение.
С этим справятся строители самостоятельно. При необходимости мы можем внести изменение в объеме паспорта проекта (т.е. отобразить на планах,
фасадах и разрезах дома). Подробно об изменениях в Паспорте см. http://www.alfaplan.ru/genplan/.
