163A

"Гольфстрим" - дом для очень узкого участка

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
141.50122.1972.20
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)29900

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

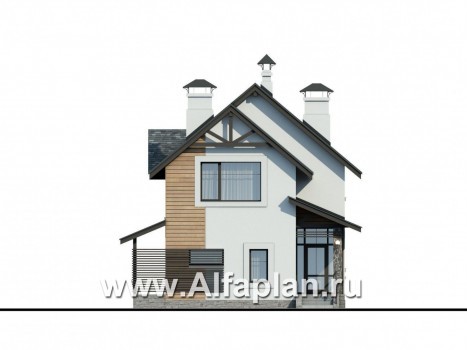

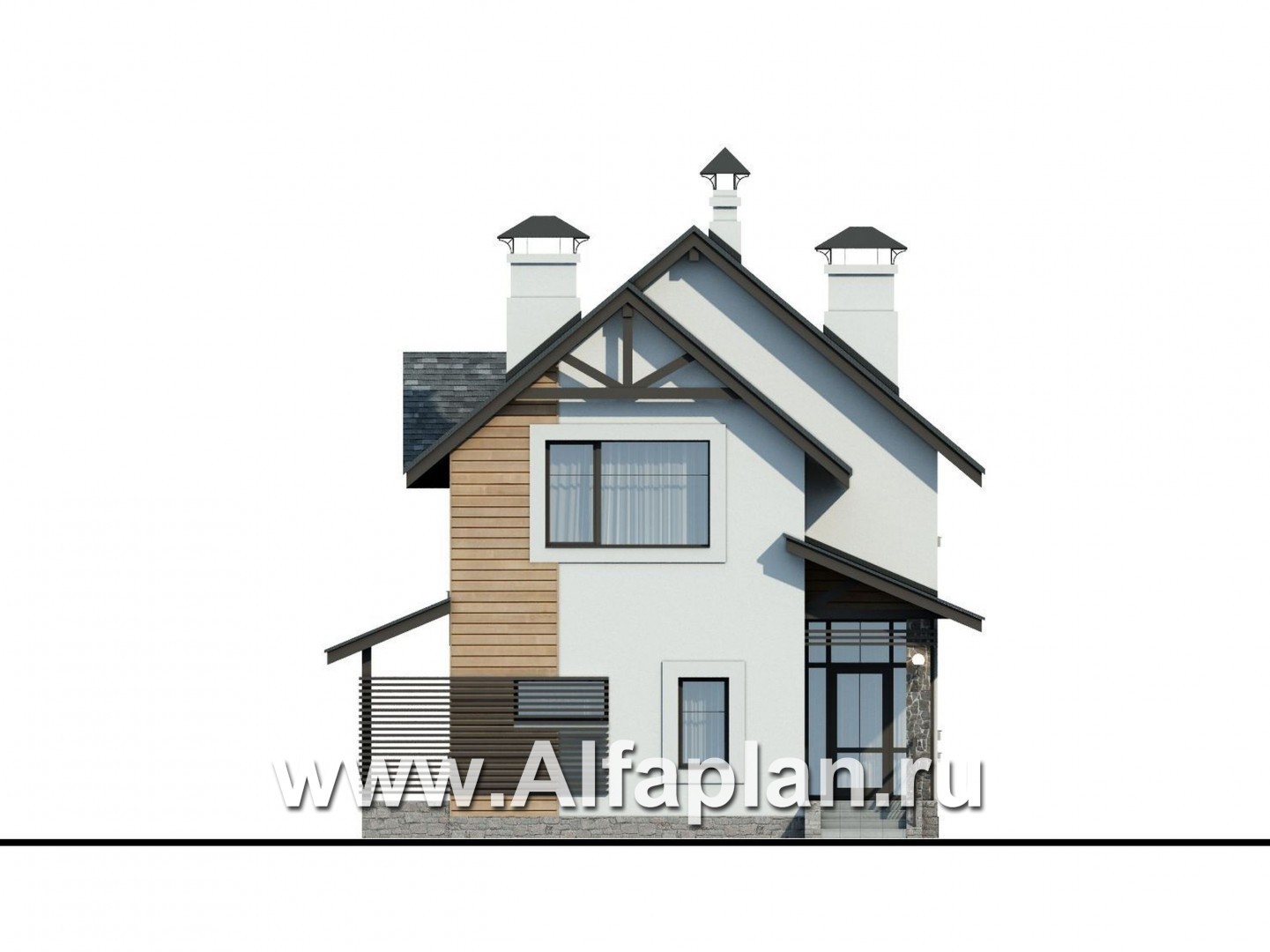

Вид спереди
Вид спереди

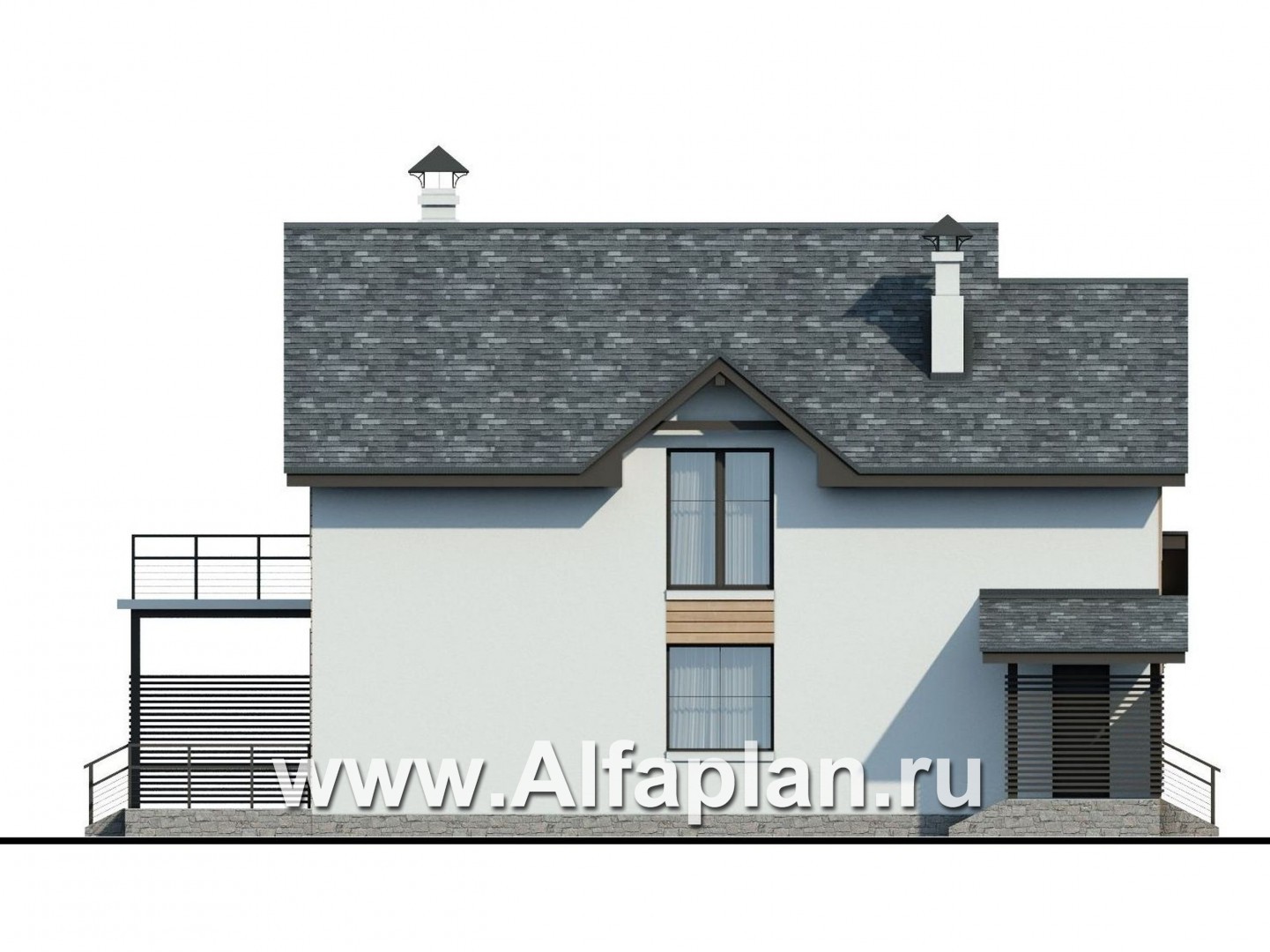

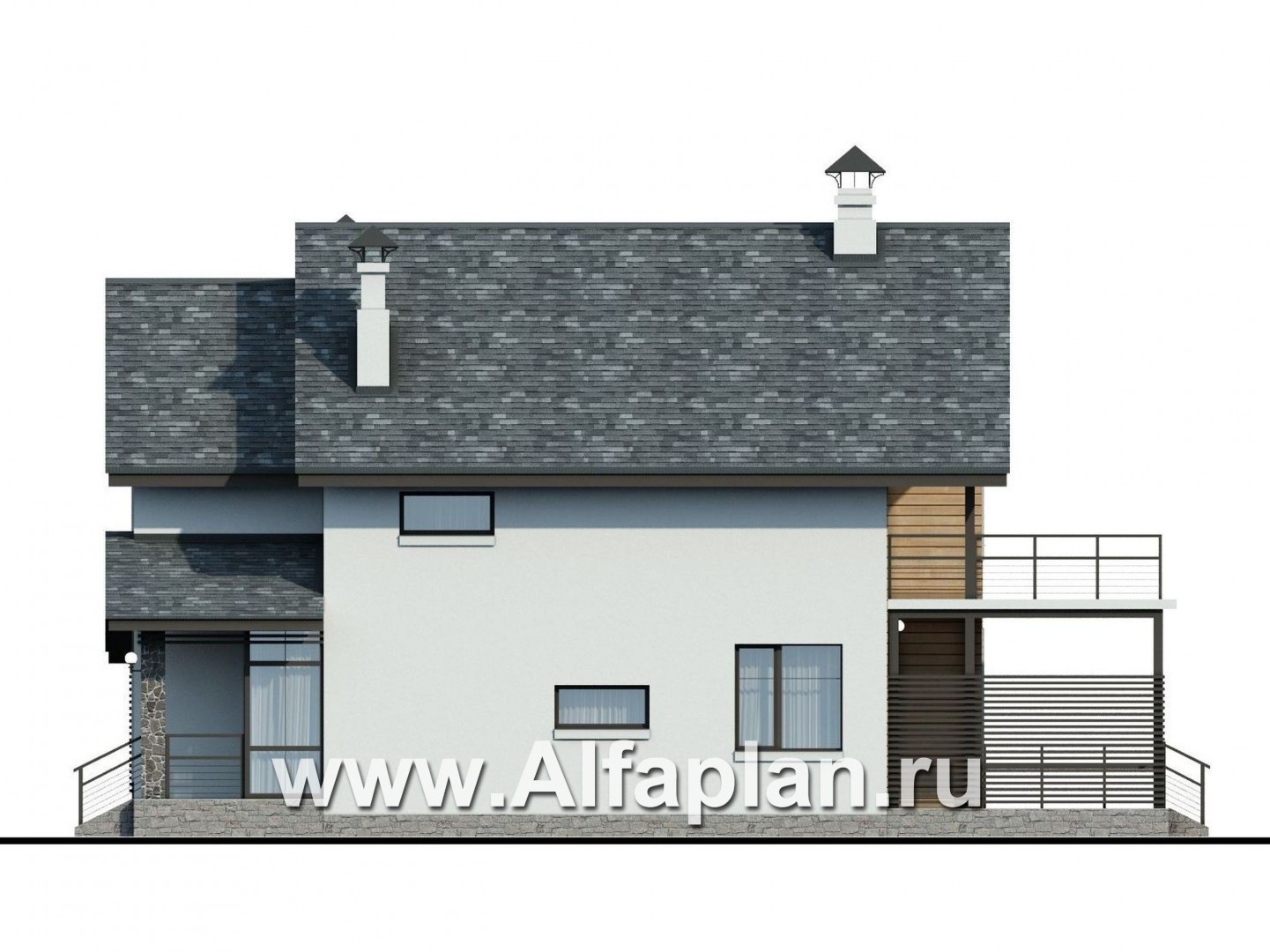

Вид справа
Вид справа

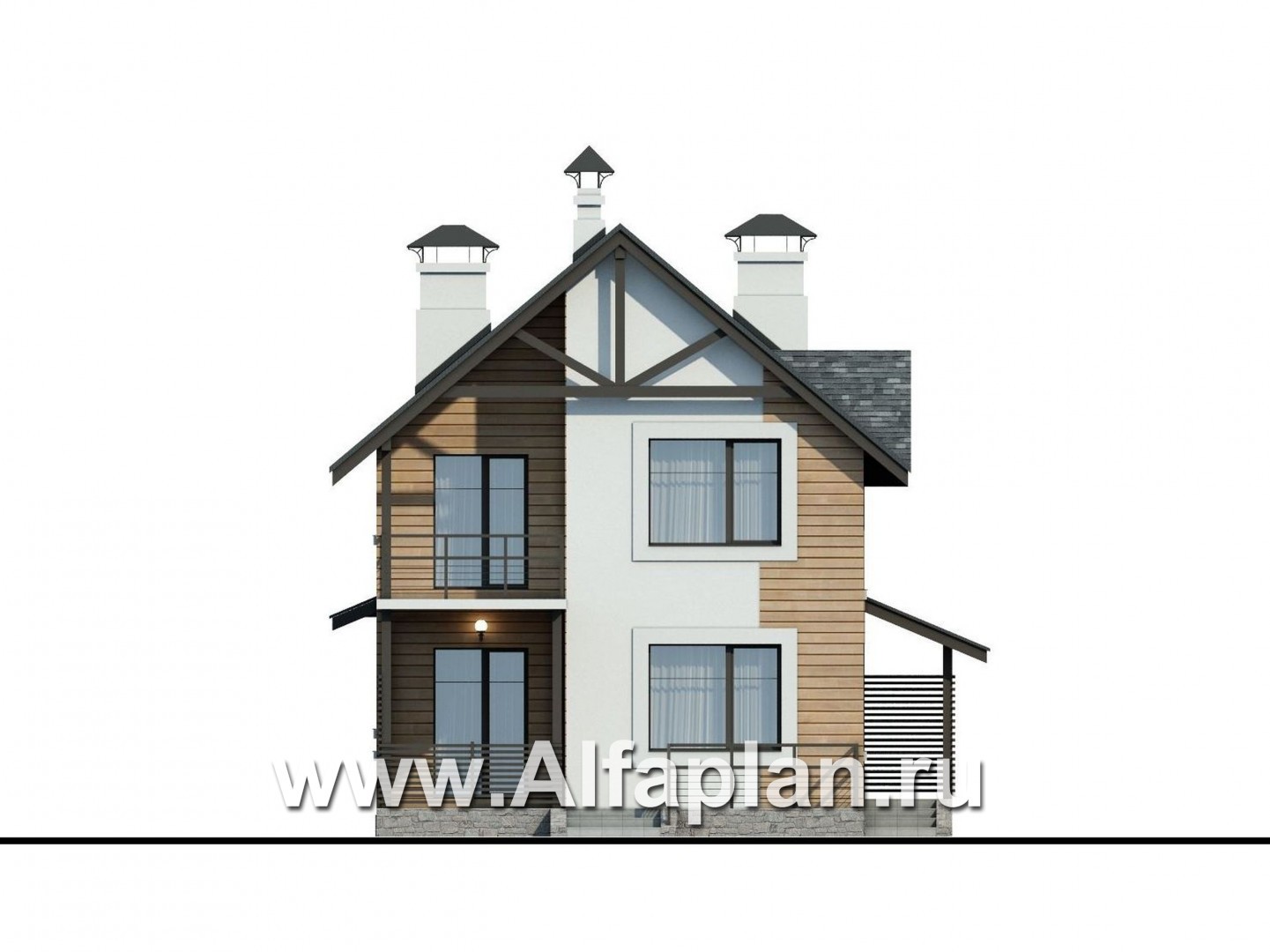

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Характеристики
Тип фундаментамонолитная ж/б плита

26.8(толщина 200мм)  м3
Тип наружных стенкирпич или газо(пено)бетон (альтернативно)

91.7/90.5  м3
Тип перекрытиймонолитные ж/б над 1 эт и по деревянным балкам над 2 эт

15.8(над 1-ым эт.)  м3
Тип кровлибитумная черепица

178.0  м2
Наружная отделкаштукатурка, деревянная вагонка

195.8/45.5  м2
Наружная отделка цоколяоблицовочный камень

Габаритные размеры домакоробка дома без террасы и лестниц

7.7 x 13.4  м
Высота домаот пола 1-го этажа

9.045  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.7  м
Мощность котлас насосом и расширительным баком

40 квт
Расчетная электр. нагрузкас учетом электроплиты

16.4
Утеплительминеральная вата


Узкий участок – отнюдь не проблема. Это повод построить эффектный дом, который, несмотря на «игрушечную» компактность, одновременно будет и уютным, и даже просторным. Группа проектов 163 с блеском доказывает справедливость этих слов.

Этот дом из кирпича (газобетона) выполнен в форме вытянутого прямоугольника, узкие стороны которого – главный и задний фасады. Пространство главного фасада почти полностью занимает высокий эркер с большим панорамным окном на втором этаже. Очертания дома асимметричны, и это подчеркивается элементами декора. Сочетание светлых оштукатуренных поверхностей, вагонки, а также рустового камня, которым отделаны цоколь и главный вход, смотрится чрезвычайно выигрышно и свежо. Отлично гармонирует с отделочными материалами фасада меланжированная битумная черепица свинцового оттенка: по проекту коттеджа, ее предполагается использовать в качестве материала кровли.

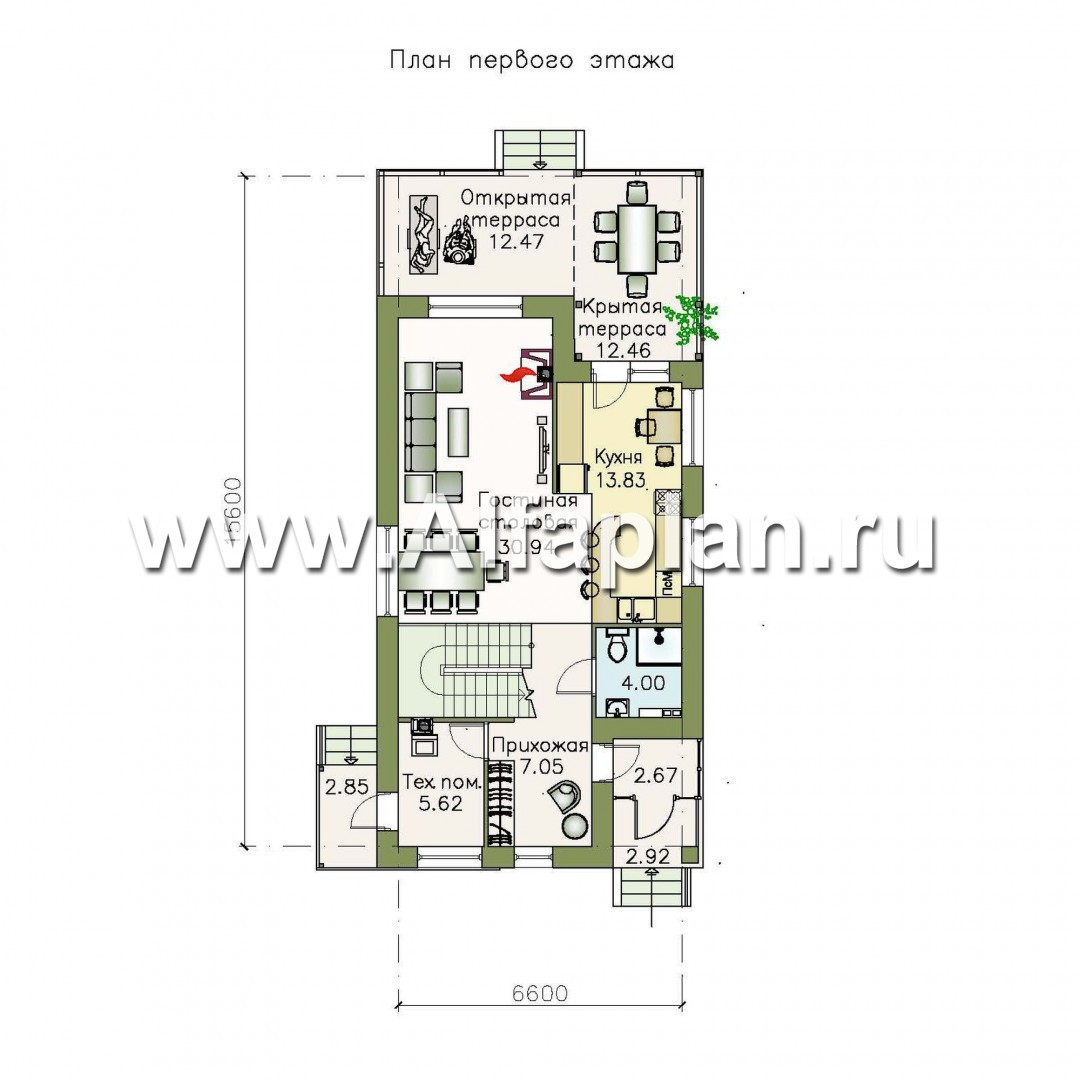

Особенности планировки первого этажа этого кирпичного (газобетонного) дома продиктованы тем обстоятельством, что один из проектов (163E) предполагает наличие пристроенного к главному фасаду автомобильного навеса. Как следствие, в соответствующей части дома наблюдается недостаток естественного освещения. Вот почему сюда смещены хозяйственные помещения, причем для удобства их использования предусмотрен отдельный вход.

Еще один интересный момент связан с расположением лестницы на второй этаж. Она помещается между прихожей и гостиной-столовой, все эти три элемента могут стать частью большой студии. Согласно этому проекту кирпичного (газобетонного) дома, непосредственно к гостиной-столовой примыкает кухня вытянутой формы. Для удобства зонирования пространства предусмотрены камин, располагающийся в зоне отдыха, и барная стойка. Столовую зону удобно расположить возле большого бокового окна. Гостевое пространство расширено за счет открытой и крытой террас: вход туда осуществляется через кухню. Согласно этому проекту дома из газобетона (кирпича), открытая терраса имеет отдельный выход во двор.

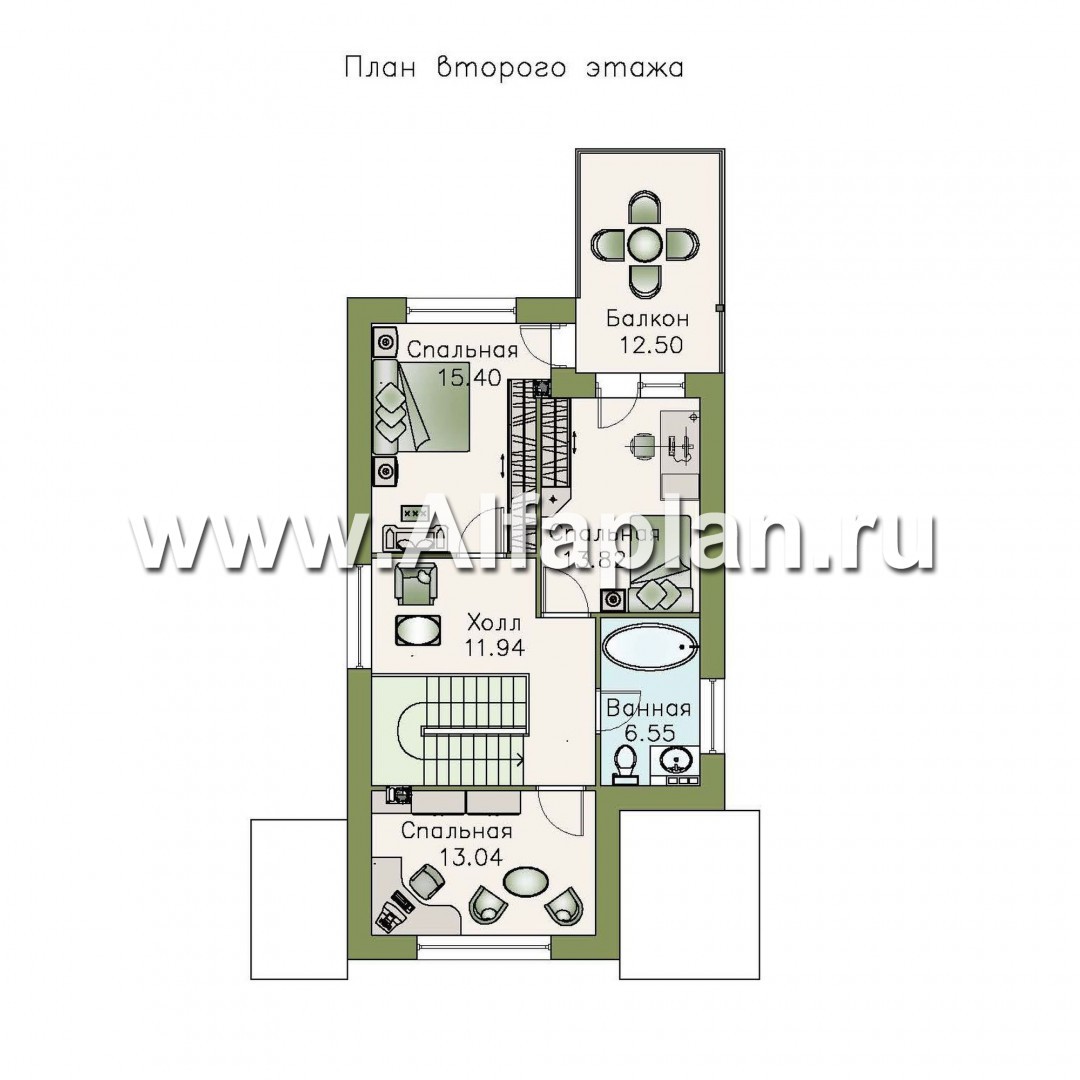

Центральным элементом второго этажа выступает холл, оборудованный небольшой зоной отдыха. Вокруг холла группируется приватная зона: это три спальни. Две являются смежными и имеют выход на общий балкон, расположенный на заднем фасаде. Третья спальня располагается изолированно.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Сергей из города Саратов написал(а) 31.05.2016:

Вопрос по проекту 163A Добрый день! Подскажите пожалуйста, могу я в вашем проекте перекрытие первого этажа сделать плитами пустотами 6850*1190 или 6850*1490, а проем лестничного схода уже сделать по месту монолитным?

Сергей, добрый день.
в этом проекте изначально монолитное ж/б междуэтажное перекрытие, но это не исключает возможности применения пустотных плит. Необходимо иметь в виду, что сборное перекрытие на газобетонные стены потребует дополнительного монолитного пояса для распределения нагрузки.Вариант сборного перекрытия могут выполнить строители, можем разработать мы дополнительно к проекту по Вашему заказу (условия см. в разделе Сервис для заказчиков).
Сергей из города Энгельс, Саратовской области написал(а) 27.05.2016:

Вопрос по проекту 163A. Добрый день! Хочу заказать ваш проект, но у меня есть ряд вопросов: 1. Есть ли в проекте вытяжка над кухонной плитой. 2. Можно ли перенести наружную дверь технического помещения на фасад и окно соответственно на боковую стену, это необходимо для дальнейшего при строения гаража к фасаду здания и дверь соответственно будет служить одновременно входом в гараж и вторым выходом из технического помещения. 3. На участке грунт - тяжёлый суглинок, сильно увлажнённый (по крайней мере в настоящее время), и пришлось убирать много старых плодовых деревьев с сильно развитой корневой системой, вопрос- можно ли при таких обстоятельствах применять монолитную плиту на фундамент? Спасибо! Заранее благодарен за ответ!

Сергей, добрый день,

 1. На кухне предусмотрена вытяжка. Вытяжные короба Schiedel расположены в душевой в правом нижнем углу. Из кухни протянут короб в эту вытяжку. 2.  рокировку окна и выхода из котельной можно выполнить. Такой вариант могут выполнить строители по месту, мы можем отразить в Паспорте проекта за небольшую доплату. 3. Монолитная плита в проекте разработана с учетом следующих Геологических условий: 1.проект  фундамента применяется для всех типов грунтов кроме торфяных 2.расчетное сопротивление грунта основания не менее R-1,5 кг/см2 3.расчетный уровень грунтовых вод не выше 0.5 м от поверхности земли. Если у Вас есть геология участка, то наш конструктор даст официальное заключение по возможности строительства проектной конструкции фундамента.

Сергей из города Саратов написал(а) 21.05.2016:

Вопрос по проекту 163A Добрый день! Очень понравился данный проект, так как у меня узкий участок. Есть несколько вопросов: 1. Возможно пристроить к дому гараж на одну машину? 2. Есть ли возможность использовать газовый котел и газовую плиту, если да, есть ли схема присоединения? 3. Как осуществляется подключение воды к котлу и на кухне, есть ли схема разводки?

Здравствуйте, Сергей!

Проект 163 есть с навесом, это проект 163В - http://www.alfaplan.ru/catalog/item_2952/ , который можно превратить в гараж, зашив его. С этой задачей ваши строители справятся самостоятельно. Есть вариант с навесом, пристроенным к переднему фасаду, это проект 163Е - http://www.alfaplan.ru/catalog/item_2953/. В техническом помещении предусмотрено окно и отдельный выход - именно такие требования существуют для газового котла. Разводки газа в проекте нет, это работа соответствующей службы. Раздел водоснабжения, канализации и отопления разработан. Дана разводка внутри дома, схема, спецификация оборудования. Ввод воды и выпуск канализации - через техническое помещение.
