163B

"Гольфстрим"- компактный дом с навесом для авто

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
141.50122.1972.20
Площадь гаража - навеса, м2
24.29 (не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)30900

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000


4.67427

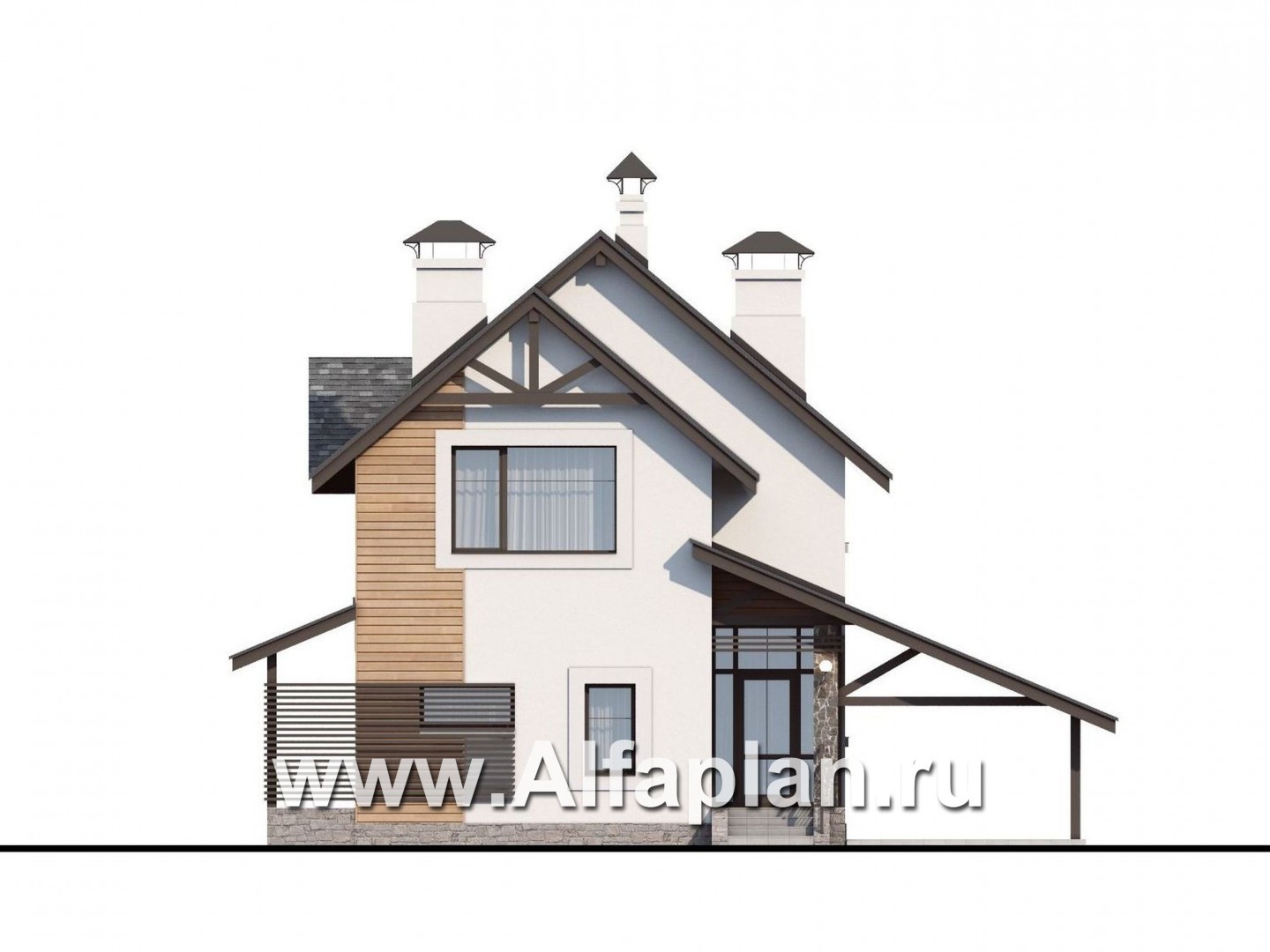

Вид спереди
Вид спереди

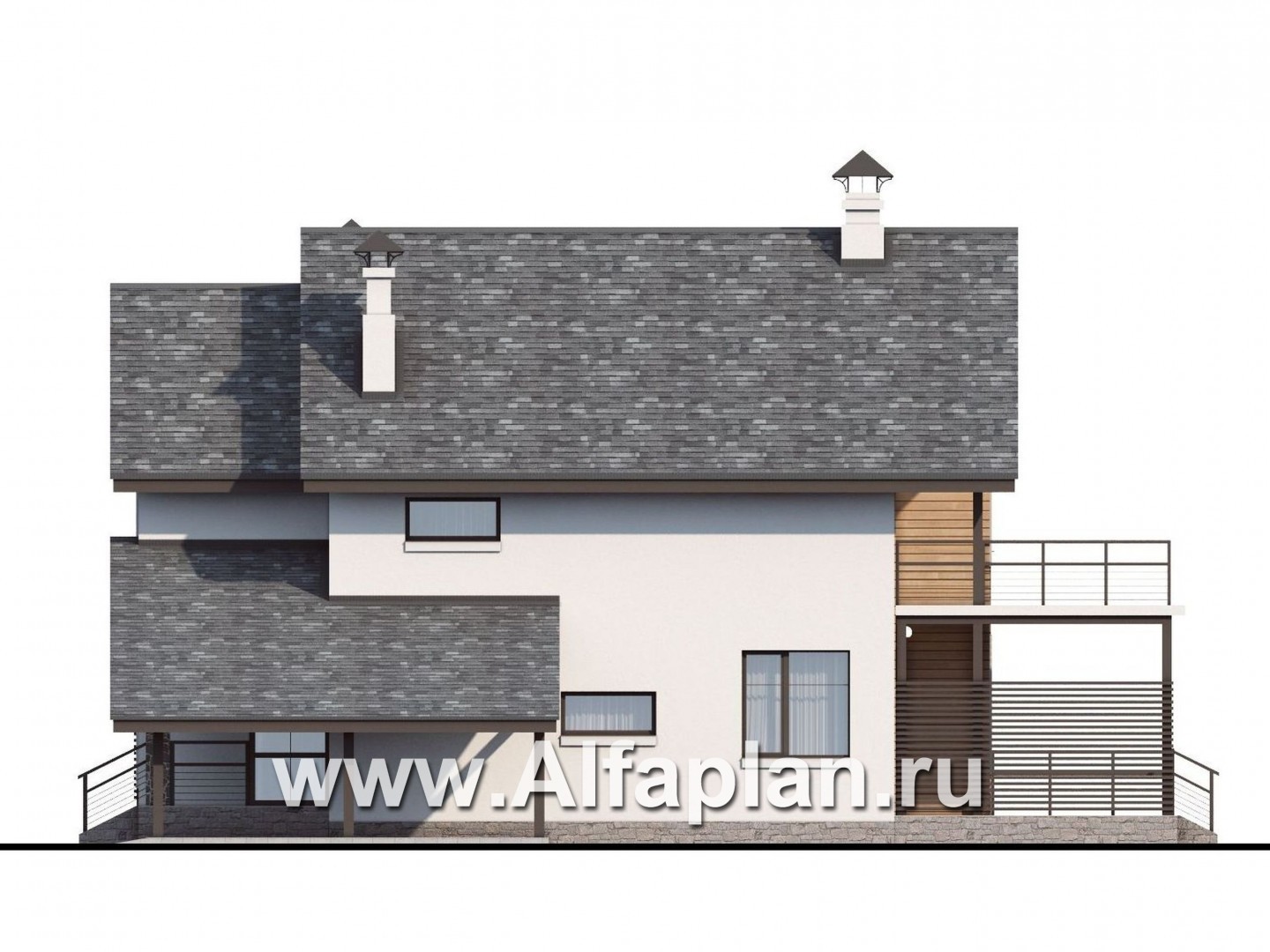

Вид справа
Вид справа

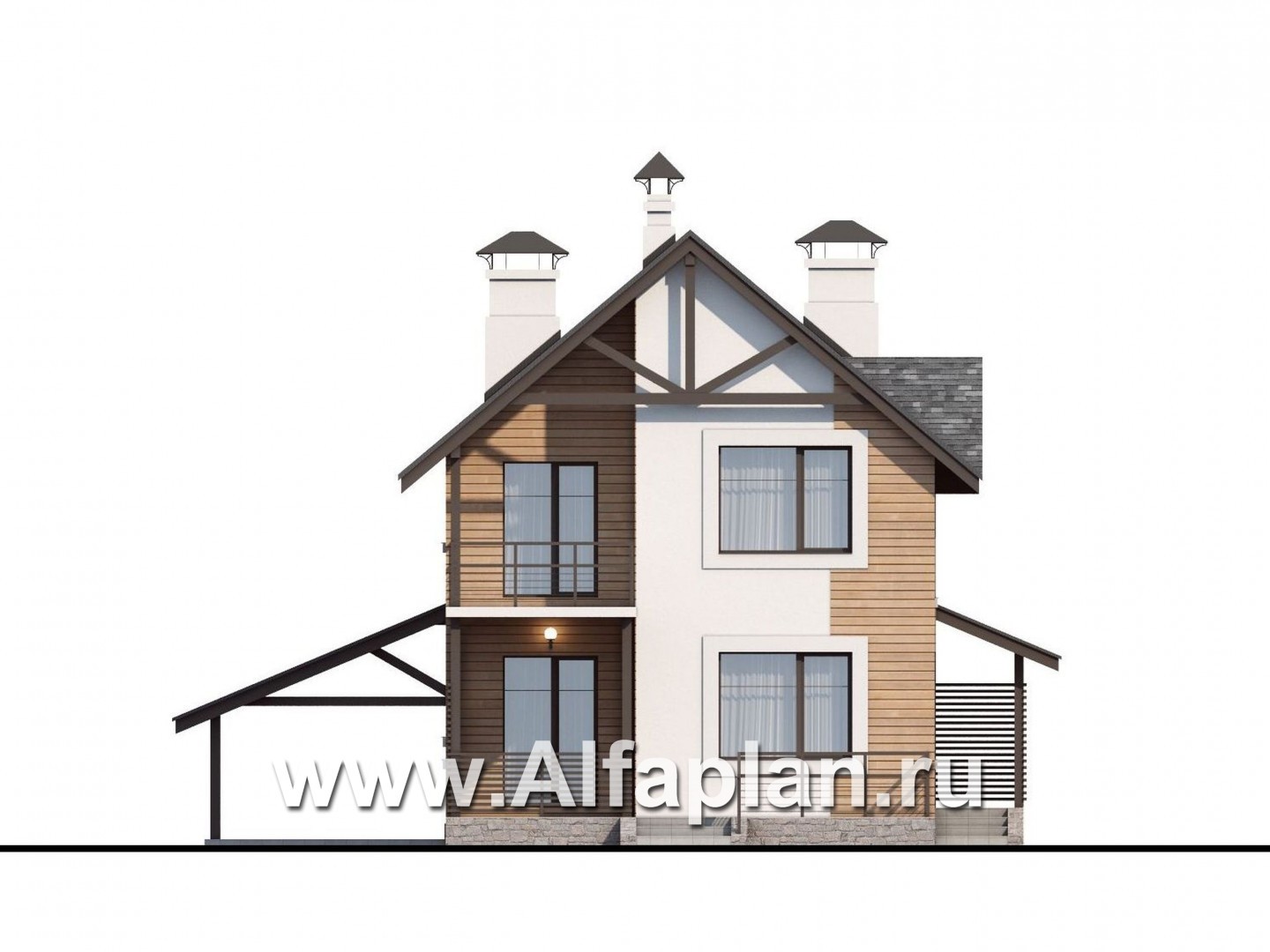

Вид сзади
Вид сзади

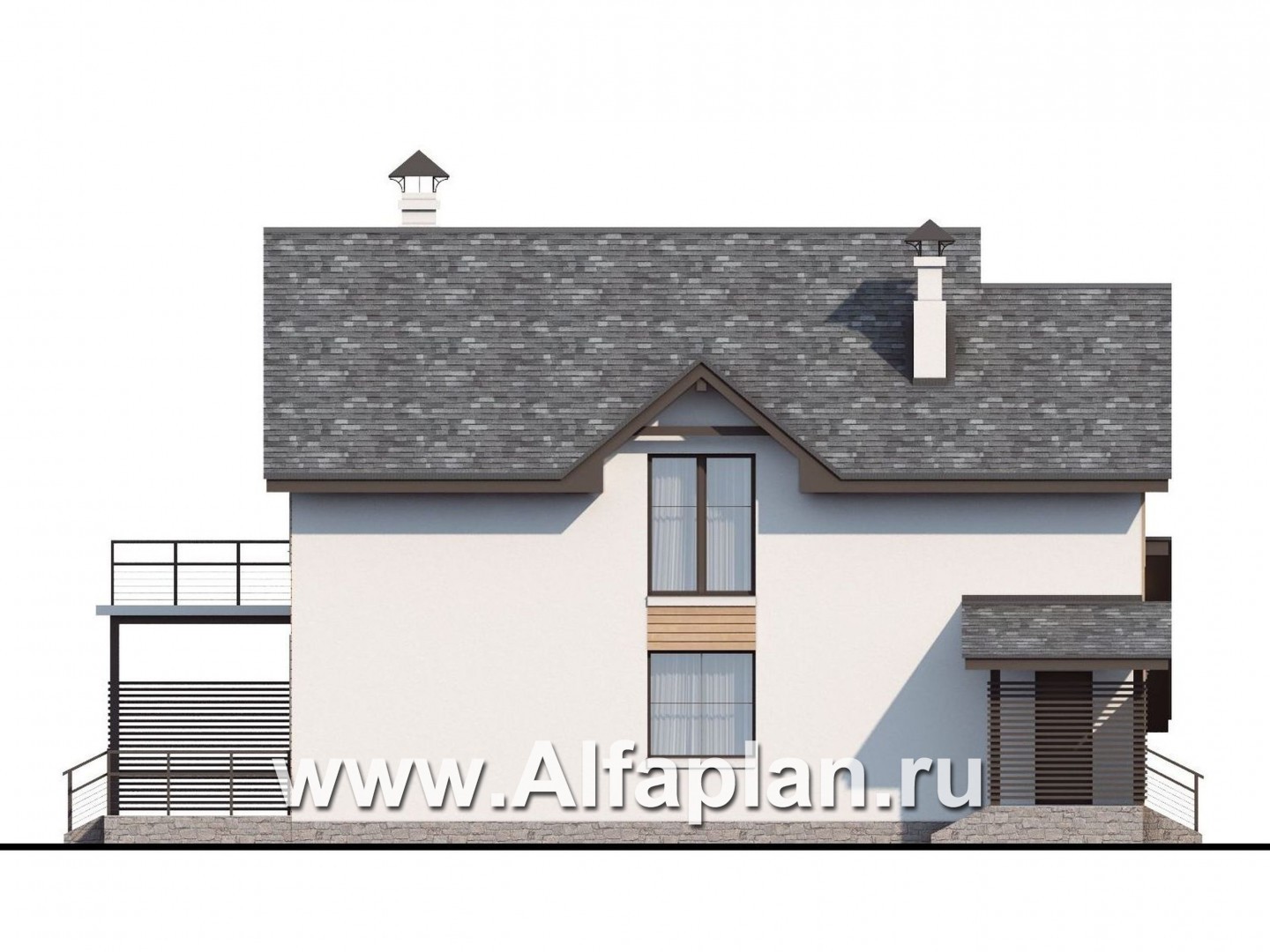

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

Тип наружных стенкирпич или газобетон (альтернативно)

Тип внутренних стенкирпич или газобетон (альтернативно)

Тип перекрытиймонолитые ж/б над 1эт и по деревянным балкам над 2 эт.

Тип кровлибитумная черепица

Наружная отделкадекоративная штукатурка, вагонка

Наружная отделка цоколяоблицовочный камень

Утеплительминеральная вата

Окна


Небольшие размеры участка ни в коей мере не должны выступать помехой на пути к комфорту: сегодня это неоспоримо. Профессиональный подход позволит устранить любые сложности – даже вопрос размещения на небольшой территории не только комфортабельного дома, но и «пристанища» для автомобиля. Интересные решения предлагает группа проектов 163 – причем для семьи не только с одним, но и с двумя авто (проект 163E).

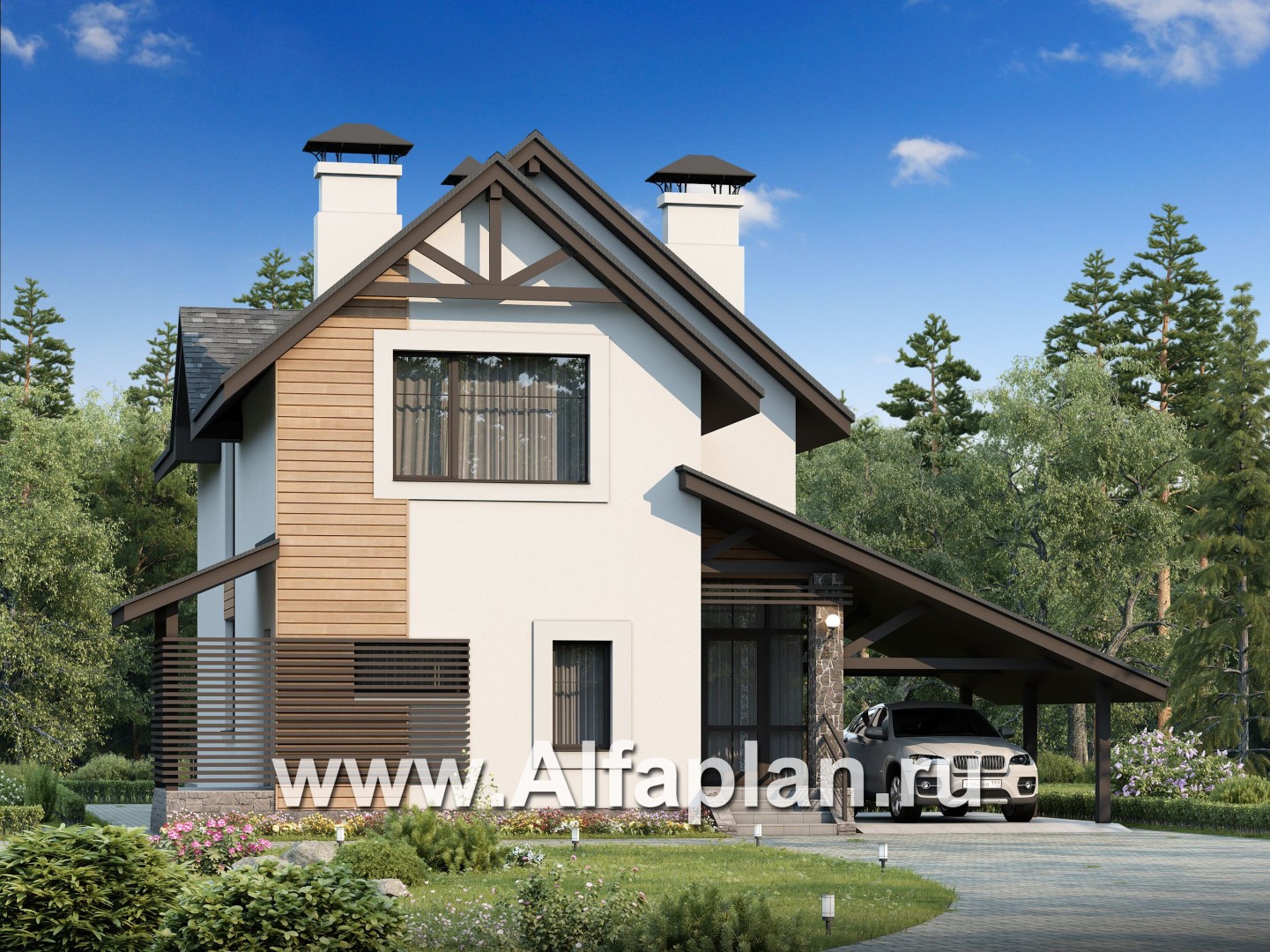

Основное, что привлекает внимание в этом доме из газобетона (кирпича), – конечно, сверхкомпактные размеры главного и заднего фасадов. Высокий эркер с большим окном, а также вертикальные линии в декоре еще более усиливают впечатление. Впрочем, говорить о легковесности конструкции не приходится: грубый рустовый камень, которым отделан цоколь, и в особенности солидная многоярусная кровля из меланжированной битумной черепицы создают ощущение надежности и солидности. Кровля кажется еще более массивной за счет автомобильного навеса: проектом кирпичного (газобетонного) дома предусмотрена эта современная недорогая альтернатива теплому гаражу.

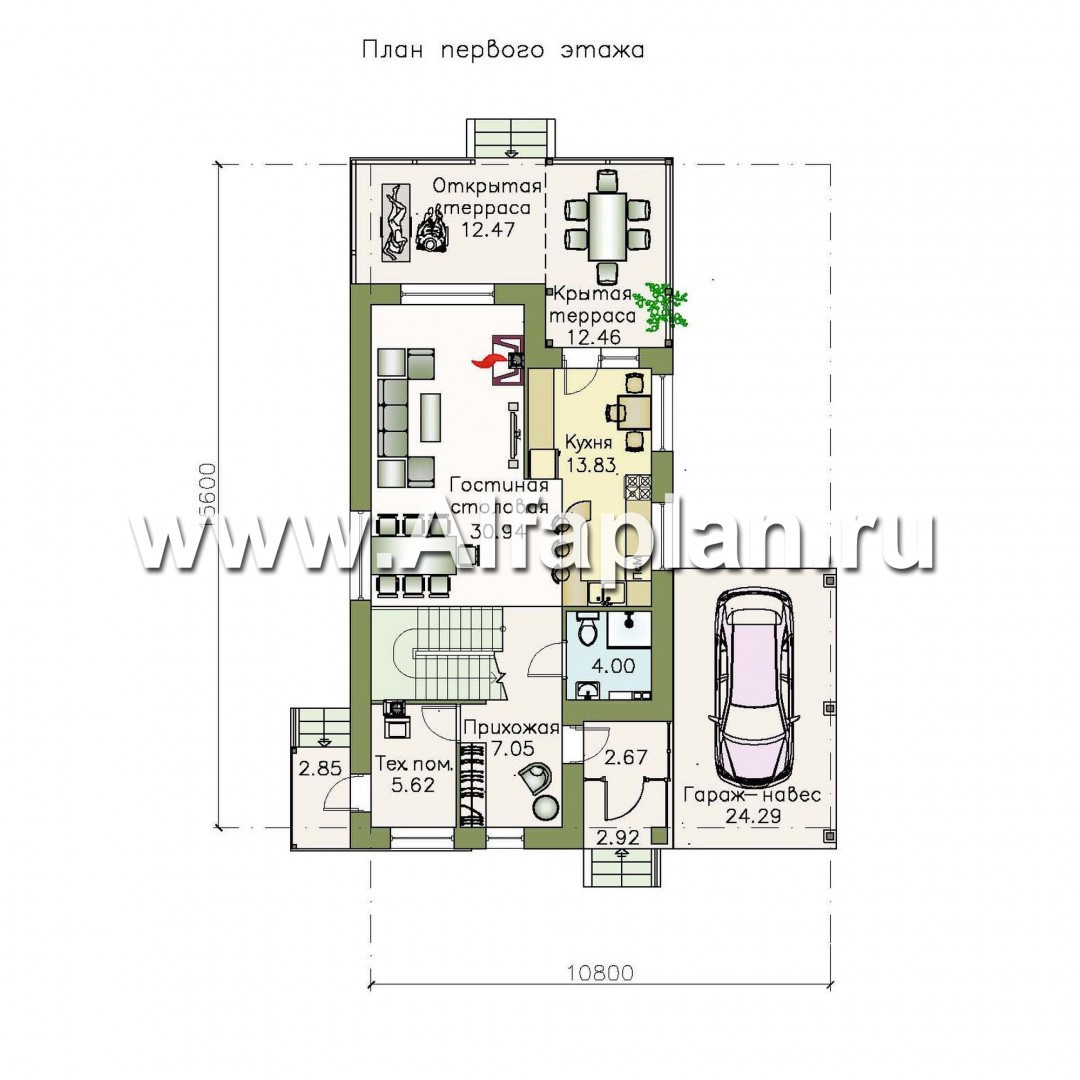

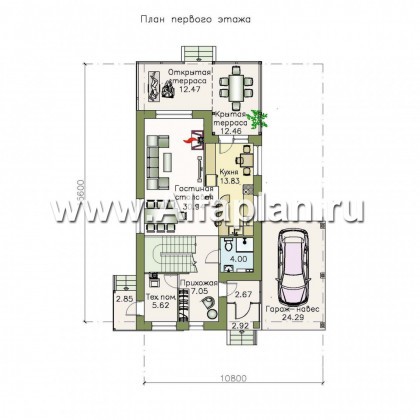

Внутренняя планировка кирпичного (газобетонного) дома не совсем обычна. Хозблок смещен к главному фасаду, причем для удобства использования предусмотрен даже отдельный вход, расположенный в боковой пристройке. Объясняется такое решение просто: проект 163E предполагает автомобильный навес, пристроенный к главному фасаду, – в результате помещения, находящиеся в соответствующей части дома, испытывают недостаток естественного освещения.

Согласно этому проекту дома из кирпича (газобетона), прихожая вместе с лестницей на второй этаж может стать частью единого гостевого пространства. Оно также объединяет гостиную-столовую и примыкающую к ней кухню. Разграничить функциональные зоны не составит труда: кухня символически отделена от остального пространства барной стойкой, камин – неотъемлемый элемент зоны отдыха, а ориентиром при оборудовании столовой зоны выступит большое боковое окно.

Частью гостевой группы являются пристроенные помещения – сообщающиеся открытая и крытая веранды, куда можно попасть из кухни. Для открытой веранды автором проекта коттеджа запланирован отдельный выход во двор.

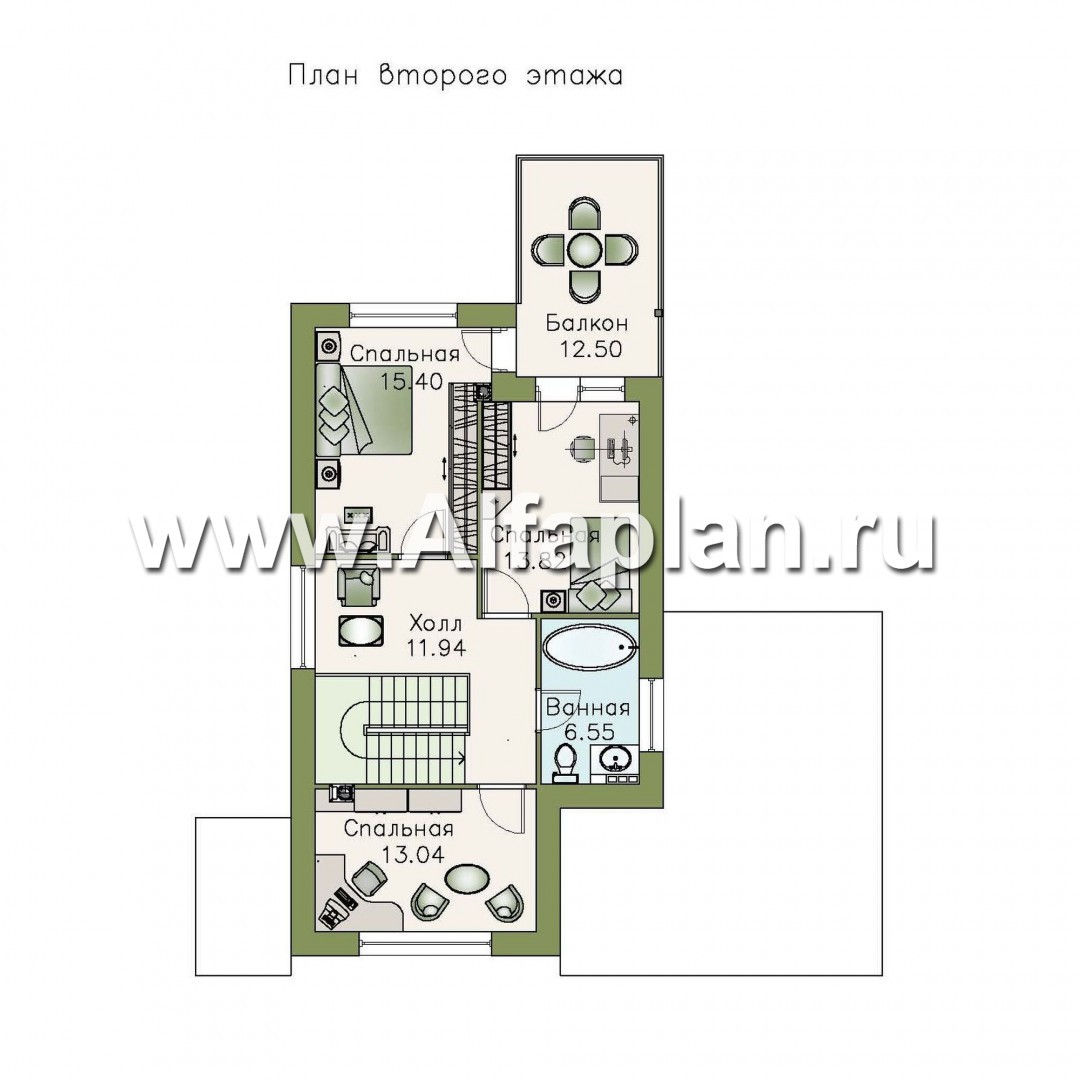

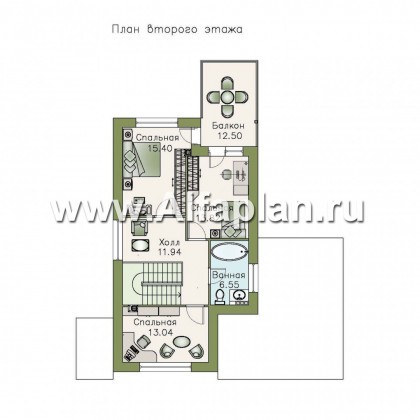

На втором этаже дома расположены помещения приватной группы. Это три спальни, причем две являются смежными и имеют выходы на общий балкон, расположенный на заднем фасаде. Третья спальня является изолированной, ее окно выходит на главный фасад. Все помещения второго этажа группируются вокруг холла, оборудованного небольшой зоной отдыха.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Алексей из города Воронеж написал(а) 24.03.2016:

Вопрос по проекту 163B Здравствуйте! Можно ли осуществить изменения с доработкой данного проекта и какова будет его итоговая стоимость? Изменения следующие: 1. Сделать полностью крытой террасу, т.е. балкон увеличиться на размер открытой террасы. 2.Выход на балкон из спальни (15,4 кв.м) сделать через окно (окно в пол), а выход на балкон по Вашему проекту заложить. 3. Убрать перегородку (или уменьшить ее в 2 раза) на первом этаже между кухней и гостиной. 4. Выход из гостиной на террасу сделать таким же как и выход на 2-м этаже из спальни на балкон. Безусловно не повлияют ли эти изменения экстерьер дома в худшую сторону?

Алексей, здравствуйте.
Перечисленные Вами изменения могут быть выполнены как самостоятельно силами строителей, так и отражены нами в Паспорте проекта.Они не затрагивают принципиальных конструктивных решений, и нет необходимости вносить их в рабочую документацию. В основании дома и террасы единая монолитная ж/б плита. Опорами балкона служат металлические стойки, пол балкона - монолитная ж/б плита 120 мм. Можно на основании проектных решений добавить стойки и увеличить площадь плиты. Выход на балкон можно сделать, так, как удобно. Убирать, добавлять, менять положение перегородок можно по месту.
